ros小车寻线基本原理
智能小车循迹原理
智能小车循迹原理
智能小车循迹技术是指通过传感器和控制系统实现小车在特定轨迹上行驶的技术。
循迹技术在无人驾驶、物流运输、工业自动化等领域有着广泛的应用。
下面我们将介绍智能小车循迹原理及其实现方式。
首先，智能小车循迹的原理是基于传感器检测地面轨迹，通过控制系统对小车
进行精确的控制，使其沿着特定轨迹行驶。
常用的循迹传感器包括红外线传感器、光电传感器和摄像头等。
这些传感器能够检测地面上的标志线或者其他特定的标记，从而确定小车需要行驶的路径。
其次，实现智能小车循迹的方式主要包括两种，一种是基于预先编程的路径，
另一种是基于实时检测的路径。
基于预先编程的路径是指在小车行驶之前，通过对地面轨迹进行扫描和记录，然后将路径信息编程到控制系统中，使小车能够按照预先设定的路径行驶。
而基于实时检测的路径则是通过传感器实时检测地面轨迹，然后根据检测到的路径信息对小车进行实时控制，使其能够跟随着地面轨迹行驶。
另外，智能小车循迹技术的实现还需要考虑控制算法和执行器。
控制算法是指
对传感器检测到的路径信息进行处理和分析，然后产生相应的控制指令，控制小车进行行驶。
执行器则是指根据控制指令对小车的驱动系统进行控制，使其按照指令进行行驶。
总的来说，智能小车循迹技术是通过传感器检测地面轨迹，控制系统进行路径
分析和控制指令生成，以及执行器对小车进行实时控制，从而实现小车在特定轨迹上行驶的技术。
这项技术在自动化领域有着广泛的应用前景，可以提高物流运输效率，减少人力成本，同时也为无人驾驶技术的发展提供了重要支持。
随着传感器和控制系统技术的不断进步，相信智能小车循迹技术将会得到更加广泛的应用和发展。
小车
上拉电阻与下拉电阻
上拉电阻就是把不确定的信号通过一个电阻钳位在高电平，此电阻还起到限流 的作用。 同理，下拉电阻是把不确定的信号钳位在低电平。上拉电阻是指器件的输入电 流，而下拉指的是输出电流。 为什么要使用拉电阻： a、一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不 被触发的状态或是触发后回到原状态，必须在IC外部另接一电阻。 b、数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希 望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体 视设计要求而定！ c、一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置（AVR 单片机的I/O口内置上拉电阻，做输入时可通过程序开启上拉电阻），有的是需 要外接（51单片机的P0口），I/O端口的输出类似与一个三极管的C，当C接通 过一个电阻和电源连接在一起的时候，该电阻成为上C拉电阻，也就是说，如 果该端口正常时为高电平，C通过一个电阻和地连接在一起的时候，该电阻称 为下拉电阻，使该端口平时为低电平. 比如：当一个接有上拉电阻的端口设为输入状态时，他的常态就为高电平，用 于检测低电平的输入。 l 上拉电阻是用来解决总线驱动能力不足时提供电流的。一般说法是拉电流，下 拉电阻是用来吸收电流的，也就是所谓的灌电流。(51最小系统)
寻 线 小 车
寻线小车
一、寻线小车原理： 这里的循迹是指小车在黑色地板上循白线行走， 通常采取的方法是红外探测法。 红外探测法，即利用红外线在不同颜色的物体 表面具有不同的反射性质的特点，在小车行驶过程 中不断地向地面发射红外光，当红外光遇到白色纸 质地板时发生漫反射，反射光被装在小车上的接收 管接收；如果遇到黑线则红外光被吸收，小车上的 接收管接收不到红外光。单片电就是否收到反射回 来的红外光输依据来确定黑线的位置和小车的行走 路线。红外探测器探测距离有限，一般最大不应超 过3cm。
循迹小车的原理

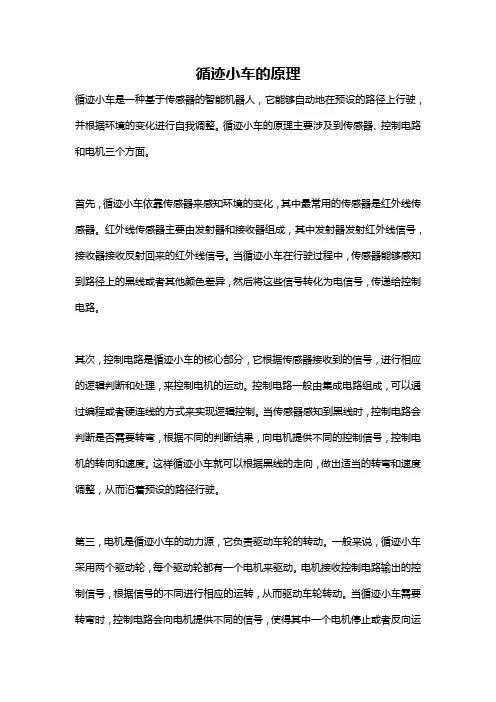

循迹小车的原理循迹小车是一种基于传感器的智能机器人，它能够自动地在预设的路径上行驶，并根据环境的变化进行自我调整。
循迹小车的原理主要涉及到传感器、控制电路和电机三个方面。
首先，循迹小车依靠传感器来感知环境的变化，其中最常用的传感器是红外线传感器。
红外线传感器主要由发射器和接收器组成，其中发射器发射红外线信号，接收器接收反射回来的红外线信号。
当循迹小车在行驶过程中，传感器能够感知到路径上的黑线或者其他颜色差异，然后将这些信号转化为电信号，传递给控制电路。
其次，控制电路是循迹小车的核心部分，它根据传感器接收到的信号，进行相应的逻辑判断和处理，来控制电机的运动。
控制电路一般由集成电路组成，可以通过编程或者硬连线的方式来实现逻辑控制。
当传感器感知到黑线时，控制电路会判断是否需要转弯，根据不同的判断结果，向电机提供不同的控制信号，控制电机的转向和速度。
这样循迹小车就可以根据黑线的走向，做出适当的转弯和速度调整，从而沿着预设的路径行驶。
第三，电机是循迹小车的动力源，它负责驱动车轮的转动。
一般来说，循迹小车采用两个驱动轮，每个驱动轮都有一个电机来驱动。
电机接收控制电路输出的控制信号，根据信号的不同进行相应的运转，从而驱动车轮转动。
当循迹小车需要转弯时，控制电路会向电机提供不同的信号，使得其中一个电机停止或者反向运转，从而实现转弯动作。
通过控制电路对电机的控制，循迹小车可以根据需要改变行进速度和转弯半径，以实现在预设路径上的准确行驶。
综上所述，循迹小车的原理主要包括传感器的感知、控制电路的处理和电机的运转。
通过传感器感知路径上的黑线或其他有色标记，控制电路进行逻辑判断和处理，再通过控制信号控制电机的运动，循迹小车就可以自动地在预设的路径上行驶。
循迹小车的原理简单实用，可以通过调整控制电路和传感器的设置，实现不同场景下的行驶需求，因此在教育、娱乐和实验等领域都有广泛的应用。
寻迹小车代码原理

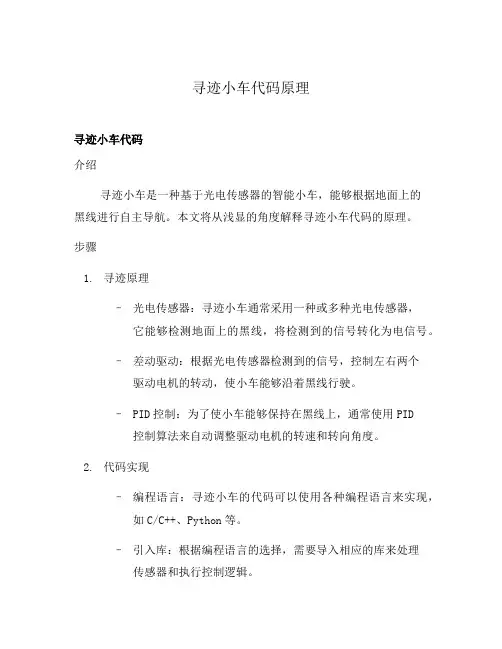

寻迹小车代码原理寻迹小车代码介绍寻迹小车是一种基于光电传感器的智能小车，能够根据地面上的黑线进行自主导航。
本文将从浅显的角度解释寻迹小车代码的原理。
步骤1.寻迹原理–光电传感器：寻迹小车通常采用一种或多种光电传感器，它能够检测地面上的黑线，将检测到的信号转化为电信号。
–差动驱动：根据光电传感器检测到的信号，控制左右两个驱动电机的转动，使小车能够沿着黑线行驶。
–PID控制：为了使小车能够保持在黑线上，通常使用PID 控制算法来自动调整驱动电机的转速和转向角度。
2.代码实现–编程语言：寻迹小车的代码可以使用各种编程语言来实现，如C/C++、Python等。
–引入库：根据编程语言的选择，需要导入相应的库来处理传感器和执行控制逻辑。
–传感器读取：通过代码读取光电传感器的输出信号，获取当前地面上的黑线位置。
–控制逻辑：根据传感器的读数，使用PID控制算法计算需要调整的转速和转向角度。
–驱动电机：将计算得到的转速和转向角度转化为电机的控制信号，控制小车行驶。
–循环运行：将上述过程放入一个循环中，保持小车不断地读取传感器、计算和执行控制。
3.调试与优化–初始参数调整：根据具体情况，需要对PID控制算法的初始参数进行调整，以达到较好的行驶效果。
–传感器校准：为了更好地检测黑线，可能需要对光电传感器进行校准，使其适应不同亮度和颜色的地面。
–错误处理：代码中应该添加相应的错误处理机制，如传感器读取失败、电机故障等情况的处理方法。
4.扩展功能–避障功能：在寻迹基础上，可以增加避障功能，通过额外的传感器（如红外线避障传感器）检测前方障碍物，实现自动避障。
–线上绘图：通过调整驱动电机的速度和角度，可以在地面绘制复杂的图形和路径，实现线上绘图的功能。
–远程控制：通过添加蓝牙或Wi-Fi模块，实现手机APP或电脑端的远程控制，便于对寻迹小车进行操作和监控。
总结寻迹小车的代码实现涉及光电传感器、差动驱动、PID控制等原理。
通过编程语言实现传感器读取、控制逻辑和驱动电机，实现小车沿着黑线自主导航。
智能小车循迹原理
智能小车循迹原理
智能小车循迹原理
循迹技术是智能小车应用最广泛的一种技术，它不仅可以让小车沿着指定的路径自动行驶，而且还能够通过调整程序参数来满足小车在任何环境中的需求。
智能小车循迹原理的核心是测量物体离路径中心的距离，以及根据距离来判断小车前进的方向和速度。
循迹技术的实现主要依赖于传感器，智能小车循迹系统中一般使用的传感器是光传感器、红外线传感器、激光传感器等。
循迹系统的工作原理是当智能小车经过一个特定的路径时，传感器会检测到路径上的特定环境,例如线索、标记，将信号传递给控制器，控制器根据传感器检测的特定环境与设定的参数进行比较，从而调整智能小车的运行方向和速度。
智能小车循迹原理实现的核心是比较算法，通常有pid控制算法和自适应控制算法等。
自适应控制算法是一种跟踪控制算法，其目的是使智能小车能够沿着指定路径前进，它根据传感器检测的特定环境，每次调整智能小车的运动方向和速度，从而使小车沿着指定路径前进。
也可以根据实际需要加入一些行为控制算法，如路线规划算法，自动的实现寻径功能。
通过上述的循迹技术原理，我们可以发现，循迹技术是智能小车实现自主运动的关键技术，它不仅可以让小车沿着指定的路径自动行驶，而且还能够通过调整程序参数来满足小车在任何环境中的需求，
从而可以使得智能小车能够自主、高效的在环境中行驶。
循迹小车原理
循迹小车原理
循迹小车是一种智能机器人，通过感应地面上的黑线来实现自主导航。
它具有一组红外线传感器，安装在车体底部。
这些传感器能够感知地面上的线路情况，判断车子应该如何行驶。
循迹小车的工作原理是基于光电传感技术。
当小车上的传感器感受到黑线时，光电传感器就会产生信号。
这些信号通过控制系统进行处理，确定小车的行驶方向。
如果传感器感受到较亮的地面，即没有黑线的区域，控制系统会判断小车偏离了轨迹，并做出相应的调整。
为了确保精确的导航，循迹小车的传感器通常安装在车体的前部和底部，使其能够更好地感知地面上的线路。
此外，传感器之间的距离也很重要，它们应该能够覆盖整个车体宽度，以确保车子能够准确地行驶在黑线上。
循迹小车的控制系统通过对传感器信号的分析来判断车子的行驶方向。
当传感器感知到线路时，控制系统会发出信号，控制电机转动，使车子朝着正确的方向行驶。
如果传感器感知不到线路，或者线路出现了间断，控制系统会做出相应的调整，使车子重新找到正确的线路。
循迹小车是一种简单而有效的机器人，它在许多领域都有广泛的应用。
例如，它可以用于仓库自动化，实现货物的自动运输；也可以用于工业生产线，实现物品的自动装配。
总的来说，循迹小车通过光电传感技术，能够自主导航，实现精确的线路行驶。
小车循迹
利用的是红外线传播时的不扩散原理 ，因为红外线在穿越其它物 质时折射率很小 ，所以长距离的测距仪都会考虑红外线 ，而红外 线的传播是需要时间的 ，当红外线从测距仪发出碰到反射物被反 射回来被接受到 ，再根据红外线从发出到被接受到的时间及红外 线的传播速度就可以算出距离
红外传感器的的测距基本原理为发光管发出红外光，光敏接收管 接收前方物体反射光，据此判断前方是否有障碍物。根据发射光 的强弱可以判断物体的距离，它的原理 是接收管接收的光强随反 射物体的距离而变化的，距离近则反射光强，距离远则反射光弱。
你们知道沿线运动吗？
什么是沿线运动？
-------沿线运动就是沿着固定线路在运动。
机器人能实现沿线运动吗？
为什么机器人的道路都是黑 色的？
小车循迹模块*2（infrared sensor） ------- 检测外界物体距离
前方具有一个红外发射和接收装置
检测距离： 1mm~8mm适用
什么是红外线？--------太阳中的一束不可见ห้องสมุดไป่ตู้光。
怎样用小车循迹模块控制LED灯的开关？
模拟插线
• OUT-----模拟输入 • VCC------3.3V/5V • GND------接地
先连接一个LED灯一个电阻
再连接小车循迹模块
首先设置小车循迹模块的模式为“输入”
再设置一个变量用来检测小车循迹模块的电压
设置条件选项，如果小车循迹模块有信号， led灯点亮2秒，如果没信号，关闭。
小车循迹模块测距工作原理： 小车循迹模块是利用红外信号遇到障碍物距离的不同反射的强 度也不同的原理，进行障碍物远近的检测。小车循迹模块具有 一对红外信号发射与接收二极管，发射管发射特定频率的红外 信号，接收管接收这种频率的红外信号，当红外的检测方向遇 到障碍物时，红外信号反射回来被接收管接收，经过处理之后， 通过数字传感器接口返回到接口板，接口板即可利用红外的返 回信号来识别周围环境的变化。
寻线原理
应用范围：1.智能小车或机器人寻线(包括黑线和白线)，沿着黑线路径走，又称寻迹。
2.智能小车避悬崖，防跌落。
3.智能小车避障碍(注意：因传感器的检测距离太短灵敏度不够高，故太接近黑色的物体将检测不了。
4.反光材料检测，如纸张、磁带卡、非接触式IC卡等等。
使用方法：1.传感器接口有3根排针，分别是VCC、OUT、GND。
VCC和GND为供电端，OUT是信号输出端。
2.检测到物体，信号端输出低电平；未检测到物体，信号端输出高电平。
3.主要判断信号输出端是0或者1，就能判断物体是否存在。
性能参数：1：检测距离，检测白纸时约为2厘米。
视颜色的不同距离有所不同，白色最远。
2.供电电压：2.5V~12V,不要超过12V。
(注意：最好用低电压供电，供电电压太高传感器的寿命会变短。
5V 供电为佳。
)3.工作电流，5V时18~20ma。
经大量测试，传感器硬件设置为18~20ma工作电流时性能最佳，主要表现在抗干扰能力上。
如果客户需要小功耗的，本店也可以修改，最小能做到5ma。
拍下留言注明即可。
4.检测到物体，信号端输出低电平；未检测到物体，信号端输出高电平。
5.传感器输出TTL电平，能直接与3.3V或者5V单片机IO口相连。
黑线或者白线检测原理1.利用黑色对光线的反射率小这个特点，当平面的颜色不是黑色时，传感器发射出去的红外光被大部分反射回来。
于是传感器输出低电平0(这个时候就判断为白色)。
2.当平面中有一黑线，传感器在黑线上方时，因黑色的反射能力很弱，反射回来的红外光很少，达不到传感器动作的水平，所以传感器还输出1（这个时候就会判断为黑色）。
3.我们只要用单片机判断传感器的输出端是0或者是1，就能检测到黑线。
4.检测白线的原理和检测黑线的原理一样，检测白线时，白线周边的颜色也要比较接近黑色，然后调节红外传感器上面的可调电阻，将灵敏度调低，一直调到刚好周边的颜色检测不到为止，那样就能检测白线了。
