三级减速器设计毕业论文
毕业设计论文----减速器毕业设计
一. 选择电动机类型按工作要求和条件，选用Y 型异步电动机封闭式结构，电压380V 。
二. 选择电动机容量工作机主轴功率P W =FV=2500×1.5=3.75KW传动装置的总功率ηa =η1.η23. η3. η4. η5=0.95×0.993×0.96×0.99× 0.96=0.841 式中（由表2-2查得）η1=0.95 η2=0.99 η3=0.96 η4=0.99 η5=0.96分别为V 带传动.轴承.齿轮传动（齿轮精度为8级，不包括轴承效率）联轴器.卷筒∴.P d =w aP η=3.75kw0.841=4.459kw三. 确定电动机转速 卷筒轴工作转速为:η=60×1000×1.5πD =60×1000×1.5π×260110.24r min按表2.1推荐的传动比合理范围初取V 带传动的传动比为1i '=2∼4 齿轮传动比2i '=3∼7则总传动比合理范围为i '=21i i ''=6∼28∴电动机转速的合理范围为n d =i 'n=（6∼28）×110.24=（661.2∼3086.72）r min根据电动机详细技术特征和外形及安装尺寸见表 根据额度功率P ed ≥P d ，且转速满足 661.2r min <n d <3086.72r min 选电动机型号为：Y132S-4 nd=1440r min 四.传动装置的总传动比及分配传动比 1.总传动比 i=n d n 1=1440110.2413.062.分配各级传动比分配传动装置传动比 i=1j i i式中1i 、j i 分别为V 带传动和减速器的传动比为使V 带传动外廓尺寸不至于过大；初取1i =2.8则齿轮的传动比为： 2i =i i 1=13.062.8=4.66五.计算传动装置的运动和动力参数（1）各轴功率按工作机所需功率及传动效率进行计算 各轴的功率为：I 轴输入功率：I P 入=P d .η1=4.459×0.95=4.23kwII 轴输入功率：II P 入=I P 入.η2.η3=4.23×0.99×0.96=4.02kw III 轴输入功率：III P 入= II P 入.η2.η4=4.02×0.99×0.99=3.94KW (2)各轴的转速： I 轴的转速：n 1 =n i 1=14402.8=514.29r min II 轴的转速：n 2 =n 1i 1514.294.66=110.36r minIII 轴的转速：n 3=n 2=110.36r min（3）各轴的转矩为:I 轴的输入转矩 T 1=T d .i 1.η1=29.57×2.8×0.95=78.66N.mII 轴的输入转矩 T 2=T 1.i 2.η2.η3=78.66×4.66×0.99×0.96=348.37N.m III 轴的输入转矩 T3=T 2.η2η4=348.37×0.99×0.99=341.44N.m设计V 型带1.确定计算功率P CPC=K A .P ，已知P=5.5kw ，查表得K A =1.2 则P C =6.6kw2.选择带型 根据计算功率P C =6.6kw 和小带轮转速n 1=n d =1440r/min 查表得选A 型带3.确定V 带轮基准直径查表知A 型带的d min =75mm i=2.8 ε=0.02 n 2=14402.8=514.29r/minD d2 =n1n 2d d1 1−ε =2.8×100 1−0.02 =274.4查表 取dd1=100mm dd2=280mm 4.验算带速： V=πd d1n 160×1000π×100×144060×1000=7.54m/s5.确定带的基准长度L d 和中心距a按设计要求， 初取中心距 a 0=450mm ，符合0.7（d d1+d d2）<2（d d1+d d2） 即262.08<a 0<748.8 计算V 带的基准长度L 0 L 0=2a0+π2 （d d1+d d2）+（d d2−d d1）24a 0=2×450+π2（100+274.4）+（274.4−100）24×450=1504.708mm ≈1505mm 查表得L d =1550mm 计算实际中心距 a ≈a 0+L d −L 02=450+1550−15052=472.5mma min =a-0.015L d =472.5-0.015×1550=449.25mm a max =a+0.03L d =472.5+0.03×1550=519mm 6.验算小带轮包角 1 =1800−d d1−d d2a×57.30=1800−（274.4−100）472.5×57.30=158.850 ≈15907.确定V 带根数查表得：P 0=1.32kw △P 0=0.17kw K α=0.95 K L =0.98Z=Pc P 0=P Cp0+△P 0= 6.61.32+0.17 ×0.95×0.98=4.76所以Z=5根8.确定单根V 带的初拉力 F 0=500P C ZV2.5K α−1 +qV 2=500×6.65×7.54 2.50.95−1 +0.1×7.542=148.5N9.带传动作用在带轮轴上的压力F 0=2ZF 0sinα12=2×5×148.5×sin15902=1460N10.带轮结构设计设计斜齿轮大带轮n 2= 514.29r min ，即为减速器中的小齿轮转速n 3= 514.29r min 滚子的转速为110.36r min ，即为减速器中的大齿轮转速n 4=110.36r min 输入减速器轴的功率P 减=4.459×0.95=4.23kw ，每年工作300天（1） 取齿轮材料及热处理方法采用硬齿面，参考表；大小齿轮都用45#钢，表面淬火。
三级斜齿圆锥齿轮减速器 毕业设计论文
三级斜齿圆锥齿轮减速器毕业设计论文
简介
本文旨在设计和分析一种三级斜齿圆锥齿轮减速器。
齿轮减速
器是一种常见的动力传递装置，广泛应用于机械工程中。
三级斜齿
圆锥齿轮减速器由三个级联的斜齿圆锥齿轮组成，具有较高的传动
效率和较大的传动比范围，适用于工业应用中对转速和扭矩要求较
高的情况。
设计过程
在设计过程中，首先确定了所需的减速比和输入功率。
然后，
根据要求的传动比，计算了每个级别的齿轮的模数、齿数和啮合角。
选取了合适的材料，并进行了强度校核，确保设计的可靠性和安全性。
在进行齿轮减速器的设计时，考虑到了摩擦损失和传动效率的
影响。
通过优化设计参数，降低了传动系统的能量损失，提高了传
动效率。
动力学分析
对设计的三级斜齿圆锥齿轮减速器进行了动力学分析。
通过建
立传动系统的动力学模型，研究了减速器的扭矩转换特性和运动稳
定性。
在设计中，考虑了齿轮的弯曲变形和振动问题，以确保减速
器在工作时的稳定性和可靠性。
结论
本文成功设计了一种三级斜齿圆锥齿轮减速器，并进行了动力
学分析。
所设计的减速器具有较高的传动效率和较大的传动比范围，适用于工业应用中对转速和扭矩要求较高的情况。
设计过程中考虑
了摩擦损失、传动效率、弯曲变形和振动等因素，确保了减速器的
稳定性和可靠性。
参考文献
[1] 作者1. 文献1. 出版年份.
[2] 作者2. 文献2. 出版年份.。
2K-H型三级立式行星减速器毕业设计
当前减速器普遍存在着体积大、重量大，或者传动比大而机械效率过低的问国外的减速器，以德国、丹麦和日本处于领先地位，特别在材料和制造工艺方面占据优势，减速器工作可靠性好，使用寿命长。但其传动形式仍以定轴齿轮传动为主，体积和重量问题，也未解决好。最近报导，日本住友重工研制的FA型高精度减速器，美国Jan-Newton公司研制的X-Y式减速器，在传动原理和结构上与本项目类似或相近，都为目前先进的齿轮减速器。当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向发展。因此，除了不断改进材料品质、提高工艺水平外，还在传动原理和传动结构上深入探讨和创新，平动齿轮传动原理的出现就是一例。减速器与电动机的连体结构，也是大力开拓的形式，并已生产多种结构形式和多种功率型号的产品。目前，超小型的减速器的研究成果尚不明显。在医疗、生物工程、机器人等领域中，微型发动机已基本研制成功，美国和荷兰近期研制分子发动机的尺寸在纳米级范围如能辅以纳米级的减速器，则应用前景远大。
该减速器体积小、重量轻、承载能力高、使用寿命长、运行平稳、噪声低、具有功率分流、多齿啮合独用的特性，适用于起重运输、工程机械、冶金、矿山、航天航空等很多领域，行星系列新品种WGN定轴传动减速器、WN子母齿轮传动减速器、弹性均载少齿差减速器。
立式行星减速器是一种具有广泛通用性的新型减速器，通过对本课题的研究，了解该减速器的工作原理，对现代工业的作用，为以后对其关键技术的深入研究和成熟运用奠定良好的基础。
(1)高度模块化设计:可以方便地配用各种型式的电动机或采用其它动力输人。同种机型可配用多种功率的电动机。容易实现各机型间组合联接。
(2)传动比:划分细，范围广。组合机型可以形成很大的传动比，即输出极低的转速。
(3)安装形式:安装位置不受限制。

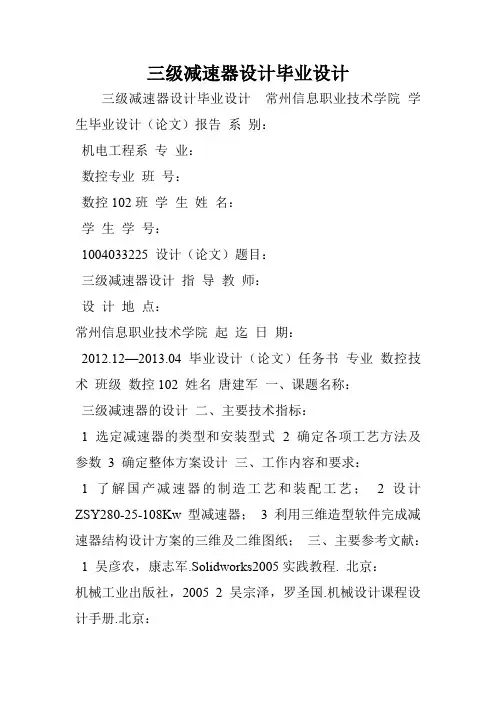

三级减速器设计毕业设计
三级减速器设计毕业设计三级减速器设计毕业设计常州信息职业技术学院学生毕业设计（论文）报告系别：机电工程系专业：数控专业班号：数控102班学生姓名：学生学号：1004033225 设计（论文）题目：三级减速器设计指导教师：设计地点：常州信息职业技术学院起迄日期：2012.12—2013.04 毕业设计（论文）任务书专业数控技术班级数控102 姓名唐建军一、课题名称：三级减速器的设计二、主要技术指标：1 选定减速器的类型和安装型式2 确定各项工艺方法及参数3 确定整体方案设计三、工作内容和要求：1 了解国产减速器的制造工艺和装配工艺；2 设计ZSY280-25-108Kw型减速器；3 利用三维造型软件完成减速器结构设计方案的三维及二维图纸；三、主要参考文献：1 吴彦农，康志军.Solidworks2005实践教程. 北京：机械工业出版社，2005 2 吴宗泽，罗圣国.机械设计课程设计手册.北京：高等教育出版社，2009 3 朱理.机械原理.北京：高等教育出版社，2008 4 徐锦康.机械设计.北京：高等教育出版社，2008 5 文熙.Pro/ENGINER 野火版3.0宝典.北京：电子工业出版社，2007 6、周开勤主编.机械零件设计指导书[M].哈尔滨：哈尔滨工业大学出版社2004 学生（签名）年月日指导教师（签名）年月日教研室主任（签名）年月日系主任（签名）年月日毕业设计（论文）开题报告设计（论文）题目三级减速器的设计一、选题的背景和意义：减速机是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到所要的回转数，并得到较大转矩的机构。
在目前用于传递动力与运动的机构中，减速机的应用范围相当广泛。
几乎在各式机械的传动系统中都可以见到它的踪迹，从交通工具的船舶、汽车、机车，建筑用的重型机具，机械工业所用的加工机具及自动化生产设备，到日常生活中常见的家电，钟表等等.其应用从大动力的传输工作，到小负荷，精确的角度传输都可以见到减速机的应用，且在工业应用上，减速机具有减速及增加转矩功能。
汽车主减速器的设计与计算毕业设计论文
毕业设计说明书车型基本参数最大功率/转速：56.7kw/38004000r/min最大扭矩：175N.m/2200～2500 r/min最高车速：90km/h直接档变速器各档速比一档 6.09二档 3.09三档 1.71四档 1.00倒档 4.95轮胎规格：6.50-16驱动形式：后轮驱动（4x2）整车尺寸： 4750X1900X2130mm装载质量：2280kg汽车总质重：4280kg整车整备质量：2000kg最小离地间隙：200mm前后轮距：1728/1697mm轴距：2800mm轴荷分配：满载：前后轴荷：1498/2782空载：前后轴荷：1100/900第一章绪论1.1毕业设计选题的目的和意义随着时代的发展，汽车已经成为了人们出行的主要交通工具，汽车性能的好坏，直接影响到人们出行的心情，而主减速器又是汽车中不可或缺的重要组成部分，所以市场对主减速器的质量要求越来越高。
目前，虽然国内的减速器行业初具规模，已经能生产各种规格和型号的减速器了，但技术依然跟国外有着相当大的差距。
在信息技术时代的今天，国内减速器行业的发展依然困难重重，唯有创新，才能加快发展步伐，才能将国内的技术水平提升到一定的高度。
因此，对汽车主减速器的研究，对我国汽车工业的发展有着极大的意义。
通过对汽车主减速器的设计与计算，使我对综合运用所学的基础理论、专业知识有了更好的认识和巩固，培养了我对汽车设计的基本技能研究和处理问题的能力，为将来踏入汽车行业奠定扎实的基础。
1.2 驱动桥简介驱动桥位于汽车传动系统的末端，主要由主减速器、差速器、半轴和驱动桥壳等组成。
其功用是：①将万向传动装置传来的发动机转矩通过主减速器、差速器、半轴等传到驱动轮，实现降低转速、增大转矩；②通过主减速器锥齿轮副改变转矩的传递方向；③通过差速器实现两侧车轮的差速作用，保证内、外侧车轮以不同转速转向。
驱动桥是汽车传动系中的主要总成之一。
驱动桥的设计是否合理直接关系到汽车使用性能的好坏。
减速器毕业设计
减速器毕业设计
减速器是一种常见的机械传动装置，广泛应用于各个领域中。
本文的毕业设计目标是设计一种小型减速器，以实现高效率、低噪音和稳定的运行。
首先，需要进行减速器的结构设计。
考虑到减速器的使用需求，设计采用了螺旋伞齿轮传动结构。
该结构具有传动效率高、传动平稳等优点。
通过计算和选型，确定了减速器的减速比，并设计了减速器的齿轮尺寸和齿数。
其次，需要进行减速器的材料选择和强度计算。
在材料选择上，考虑到减速器的使用环境和传动力矩要求，选用了高强度钢材作为主要材料。
通过应力分析和强度计算，保证减速器在正常工作负载下不会发生弯曲、断裂等问题。
接下来，需要进行减速器的润滑设计。
润滑是减速器正常运行的关键，能够减少磨损和摩擦，延长使用寿命。
设计采用了油润滑方式，并选用了适当的润滑油。
通过润滑油的供给方式和润滑系统的设计，保证减速器在工作过程中能够良好的润滑。
最后，进行减速器的性能测试和分析。
通过实际搭建小型减速器样机，进行加载和负载测试。
通过测试数据的分析，评估减速器的传动效率、噪音和运行稳定性等性能指标。
综上所述，本文的毕业设计是设计一种小型减速器，通过结构设计、材料选择、强度计算、润滑设计和性能测试等环节，实
现高效率、低噪音和稳定的运行。
该设计对于提高传统减速器的性能和优化其应用具有一定的实际意义。
毕业设计(论文)-三轴式变速器设计
摘要变速器用于转变发动机曲轴的转矩及转速以适应汽车在起步、加速、行驶以及克服各种道路障碍等不同行驶条件下对驱动车轮牵引力及车速的不同要求的需要。
传动装置除要提高传动效率以外，更重要的是以自身的调节使动力装置沿最佳燃油经济性工作。
档位越多，越能提供可能迫近最佳工作线路的客观条件，故有级式变速器向多档化，自动化方向发展。
本次设计的变速器为采用三轴式结构带有同步器装置并具有超速档的五档货车变速器，这样可提高发动机的功率利用率、汽车的经济性及平均车速，从而进一步提高汽车的运输效率，降低运输成本。
在好路和空载行驶时才使用的超速档可充分地利用发动机功率，降低单位行驶里程的发动机曲轴总转数，而减少发动机的磨损。
采用锁环式同步器换档，减小齿轮间的摩擦。
关键词：变速器同步器发动机经济AbstractThe transmission is used to transform the motor bent axle torque and revise the motor vehicle rotate speed ，so to adapt to the motor vehicle to be living to move, speedup and other distinct demands when playing. And along with to over come the different obstructions, and adapt to the requirement of traction force and speed.The gearing will not only lift the drive effectiveness but also to guarantee power plant through the way of self-regulation, and this is more significant. And do along optimum to ignite oil economy. The more pigeonholes there is, the more optimized objective term of work line it will supply. So the orientation of grade transmission development is more pigeonholes and automation.The transmission in this design is a transmission of five pigeonholes’ motto which has adopted three-axes structure, the synchronizer and exceed speed pigeonholing. So that it will improve the economy of motor vehicle and the average speed of a vehicle. Then it can improve the transportation effectiveness of motto further and reduce the transportation cost. When the motto is living in the good pavement or under zero load, the hypervelocity pigeonholes will be used. Through this way we can reduce the quantity of the motor’s running per kilometer and abrasion of the motor. This design also adopts the synchronizer that is the style of lock-ring for reducing conflict among gears.K eywords:The transmission engine synchronizer economic引言变速器是汽车传动系的重要组成部件，它与离合器驱动桥等部件使动力装置输出的动力达到驱动车轮，使汽车实现起步、变速、减速等功能为汽车提供良好的动力性、燃油经济性。
毕业设计NGWN(III)型行星轮减速器设计
1 前言NGWN（III）型行星轮减速器设计1 前言随着现代化工业的发展，机械化和自动化水平不断地提高，各工业部门需要大量的减速器，并要求减速器的体积小、重量轻、传动比大、效率高、承载能力大、运转可靠和寿命长等。
而行星齿轮传动具有减速比大、传动效率高、结构小巧、承载能力强等优点，在许多情况下可代替二级、三级的普通齿轮减速器和涡轮减速器，因此行星轮减速器被广泛应用于各个方面。
行星传动不仅适用于高转速、大功率，而且在低速大转矩的传动装置上也已获得广泛的应用，所以目前行星传动技术已成为世界各国机械传动重点之一。
目前国外的减速器，以德国、丹麦和日本处于领先地位，在结构优化、传动性能，传动功率、转矩和速度等方面均处于领先地位，并出现一些新型的行星传动技术，如封闭行星齿轮传动、行星齿轮变速传动和微型行星齿轮传动等早已在现代化的机械传动设备中获得了成功的应用。
行星轮减速装置经过一个多世纪的发展设计理论及制造技术有了很大的进步，而且与新技术革命的发展紧密结合。
当今世界行星轮减速装置总的发展趋势是向着大功率、大传动比、小体积、高机械效率、高的承载能力以及利用寿命长的目标发展，而且其重量更轻，噪声更低，效率更高，可靠性也更高。
目前世界各国由工业化信息化时代正在进入知识化时代，行星轮在设计上的研究也趋于完善，制造技术也不断改进。
行星齿轮传动类型很多，行星齿轮传动根据基本够件的组成情况可分为：2K—H、3K、及K—H—V三种。
若按各对齿轮的啮合方式，又可分为：NGW型、NN型、WW型、WGW 型、NGWN型和N型等。
我所研究的NGWN（III）行星齿轮属于3Z型行星齿轮传动的一种。
本文主要对NGWN（III）齿轮减速器设计方法进行了探讨，主要内容包括齿轮传动比的分配计算，主要零部件参数设计，标准零部件的选用，以及减速器中零件三维模型的设计。
ＮＧＷＮ（III)行星轮减速器的设计2 选题背景2.1 题目来源生产实际2.2 研究的目的与意义由于行星轮齿轮减速器具有质量小、体积小、传动比大以及效率高等优点，因此行星轮减速器被广泛应用于工程机械、矿山机械、冶金机械、起重运输机械、飞机、轮船等各个方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三级减速器设计毕业论文目录1 绪论 (1)1.1 减速器的发展现状 (1)1.1.1 我国减速器的发展现状 (1)1.1.2 国外减速器的发展现状 (1)1.2 减速器的发展趋势 (2)1.3 本文研究对象及意义 (3)1.3.1 本文研究对象 (3)1.3.2 本文研究意义 (4)2 传动装置总体设计 (5)2.1 设计任务 (5)2.1.1 设计任务和要求 (5)2.1.2 原始数据 (5)2.2 确定传动方案 (5)2.3 选择电动机和传动比的分配 (5)2.3.1 确定电动机功率 (5)2.3.2 分配各级传动比 (6)2.4 传动系统的运动和动力参数计算 (6)2.4.1 各轴的转速 (6)2.4.2 各轴输入功率 (6)2.4.3 各轴输入转矩 (7)3 齿轮设计计算 (7)3.1 高速轴齿轮的设计 (7)3.1.1 主要参数 (7)3.1.2 按齿根弯曲疲劳强度设计 (7)3.1.3 校核齿面接触疲劳强度 (9)3.2 第二级传动齿轮设计 (10)3.2.1 主要参数 (10)3.2.2 按齿根弯曲疲劳强度设计 (10)3.2.3 校核齿面接触疲劳强度 (12)3.3 第三级传动齿轮设计 (13)3.3.1 主要参数 (13)3.3.2 按齿根弯曲疲劳强度设计 (13)3.3.3 校核齿面接触疲劳强度 (15)4 轴的设计 (16)4.1 Ⅰ轴的设计 (16)4.2 Ⅱ轴的设计 (19)4.3 Ⅲ轴的设计 (22)4.4 Ⅳ轴的设计 (25)5 滚动轴承的校核 (28)5.1 Ⅰ轴承校核 (28)5.2 Ⅱ轴承校核 (28)5.3 Ⅲ轴承校核 (28)5.4 Ⅳ轴承校核 (28)6 箱体的设计计算 (29)7 齿轮传动介绍和减速器工艺 (29)7.1 齿轮传动特点 (29)7.2 影响齿轮寿命的因素 (30)7.3 齿轮传动的实效形式 (31)7.3.1 齿轮传动出现不同实效形式的原因 (31)7.3.2 何为齿轮传动的实效 (31)7.3.3 齿轮传动的主要实效形式、造成的影响及预防措施 (31)7.4 漏水试验 (36)7.5 试车 (36)7.6 擦洗及涂漆 (37)7.7 减速器的搬动和起吊 (37)8 减速器的润滑方式及润滑剂的选择 (37)8.1 减速器的润滑方式 (37)8.2 润滑剂的选取 (39)8.3 润滑油的选取 (40)9 ZSY减速机齿轮计算机辅助设计 (41)9.1 SolidWorks功能简介 (41)9.2运用计算机辅助设计软件S o l i d W o r k s展现减速机三维图 (42)结论 (51)致谢 (52)参考文献 (53)1 绪论1.1 减速器的发展现状1.1.1 我国减速器的发展现状减速机在我国的发展已有近40年的历史，广泛应用于国民经济及国防工业的各个领域。
产品已从最初单一的摆线减速机，发展到现在五大类产品，即摆线减速机、无级变速器、齿轮减速机、蜗轮蜗杆减速机、电动滚筒。
据初步统计，减速机用量比较大的行业主要有：电力机械、冶金机械、环保机械、电子电器、筑路机械、化工机械、食品机械、轻工机械、矿山机械、输送机械、建筑机械、建材机械、水泥机械、橡胶机械、水利机械、石油机械等，这些行业使用减速机产品的数量已占全国各行业使用减速机总数的60%～70%。
“十五”期间，由于国家采取了积极的财政政策，拉动了需，固定资产投资力度加大，各行业的发展驶入了快车道。
特别是基础建设的投资，使冶金、电力、建筑机械、建筑材料、能源等加快了发展，因此，对减速机的需求也逐步扩大。
预计“十一五”期间，随着国家对机械制造业的重视，重大装备国产化进程的加快以及城市改造、场馆建设等工程项目的开工，减速机的市场前景看好，整个行业仍将保持快速发展态势，尤其是齿轮减速机的增长将会大幅度提高，这与进口设备大多配套采用齿轮减速机有关。
因此，业专家希望企业抓紧开发制造齿轮减速机，尤其是大型硬齿面减速机及中、小功率减速机，以满足市场的需求。
从行业企业发展情况来看，近年来，省、省的民营企业发展速度很快，已经成为行业中的一支生力军。
此外，省地区的减速机厂家也很多。
一些发展速度较快的民营企业，在完成了原始积累后，不断发展壮大。
他们紧跟市场变化，及时调整产品结构，对产品质量的要求也在不断提高。
为了增强竞争力，他们加大购置检测设备、实验设备以及扩大厂房的资金投入，加工能力及技术水平提高很快，同时还重视人才的培养与引进，企业已开始向规化、标准化方向发展。
1.1.2 国外减速器的发展现状眼前国外工程机械紧要配套件大多半都出产历史久远，技艺成熟、供应富余，出产集中度高，品牌效应突出。
配套件的开展随主机的开展而开展，同时配套件自身的开展反过来又推进主机的开展。
眼前国外工程机械配套件的开展形势好过主机的开展形势。
在流体产物畴，眼前世界上最大的流体产物缔造企业，美国的派克公司，成立于1918年，也有近100年历史，能够提供种类齐全的、高技艺程度的液压件、密封件及一切的液压附件。
眼前世界上最大的用于静液压体系的变量液压元件缔造企业，德国的博士――力士乐公司，已有200多年的历史，从1953年开端一切缔造液压元件，也有50年以上历史。
其最具特征的产物是用于静液压传动的变量体系液压元件，不管是斜盘式或斜轴式，闭式或开式体系液压元件种类都十分齐全，能为各种需求静液压体系元件的工程机械配件。
还有世界上最大的传动部件缔造企业，德国的ZF公司，成立于1915年，也有近100年历史，能为各种工程机械提供种类齐全的传动部件。
在电气配套件方面，世界最大的德国西门子电气公司，以及日本的东芝公司、川崎公司、德国的博士公司等，都有50年以上，以至100年以上的久远历史，能满足工程机械各种高技艺程度的电气体系和电气元件的请求。
1.2 减速器的发展趋势减速机发展趋势如下：①高水平、高性能。
圆柱齿轮普遍采用渗碳淬火、磨齿，承载能力提高4倍以上，体积小、重量轻、噪声低、效率高、可靠性高。
②积木式组合设计。
基本参数采用优先数，尺寸规格整齐，零件通用性和互换性强，系列容易扩充和花样翻新，利于组织批量生产和降低成本。
③型式多样化，变型设计多。
摆脱了传统的单一的底座安装方式，增添了空心轴悬挂式、浮动支承底座、电动机与减速器一体式联接，多方位安装面等不同型式，扩大使用围。
促使减速器水平提高的主要因素有：①理论知识的日趋完善，更接近实际（如齿轮强度计算方法、修形技术、变形计算、优化设计方法、齿根圆滑过渡、新结构等）。
②采用好的材料，普遍采用各种优质合金钢锻件，材料和热处理质量控制水平提高。
③结构设计更合理。
④加工精度提高到ISO5－6级。
⑤轴承质量和寿命提高⑥润滑油质量提高。
自20世纪60年代以来，我国先后制订了JB1130－70《圆柱齿轮减速器》等一批通用减速器的标淮，除主机厂自制配套使用外，还形成了一批减速器专业生产厂。
目前，全国生产减速器的企业有数百家，年产通用减速器25万台左右，对发展我国的机械产品作出了贡献。
20世纪60年代的减速器大多是参照苏联20世纪40－50年代的技术制造的，后来虽有所发展，但限于当时的设计、工艺水平及装备条件，其总体水平与国际水平有较大差距。
改革开放以来，我国引进一批先进加工装备，通过引进、消化、吸收国外先进技术和科研攻关，逐步掌握了各种高速和低速重载齿轮装置的设计制造技术。
材料和热处理质量及齿轮加工精度均有较大提高，通用圆柱齿轮的制造精度可从JB179－60的8－9级提高到GB10095－88的6级，高速齿轮的制造精度可稳定在4－5级。
部分减速器采用硬齿面后，体积和质量明显减小，承载能力、使用寿命、传动效率有了较大的提高，对节能和提高主机的总体水平起到很大的作用。
我国自行设计制造的高速齿轮减（增）速器的功率已达42000kW ，齿轮圆周速度达150m/s以上。
但是，我国大多数减速器的技术水平还不高，老产品不可能立即被取代，新老产品并存过渡会经历一段较长的时间。
1.3 本文研究对象及意义1.3.1 本文研究对象硬齿面减速机主要包括平行轴系列和垂直轴系列，平行轴减速器是按国家标准(GBl9004—88))生产，产品经优化设计，具有国际八十年代先进水平，它主要包括ZDY (单级)、ZLY(两级)、ZSY(三级)和ZFY(四级)四大系列，垂直轴减速器是按国家标准(JB/T9002—1999)生产，用于输入轴与输出轴呈垂直方向布置的传动装置，它主要包括DBY、DCY和DFY三大系列。
ZSY硬齿面减速机包括：ZSY160,ZSY180,ZSY200,ZSY224,ZSY250, ZSY280, ZSY3 15,ZSY355,ZSY400等系列。
主要有以下几点特点：(1)中心距，公称传动比等主要参数均经优化设计，主要零、部件互换性好。
(2)齿轮均采用优质合金钢经渗碳、淬火、而成，齿面硬度达HRC54—62．(3)体积小、重量轻、精度高、承载能力大、效率高，寿命长，可靠性高、传动平稳、噪音低。
(4)一般采用油池润，自然冷却，当热功率不能满足时，可采用循环油润滑或风扇，冷却盘管冷却。
ZSY减速机输入转速一般n、≤1500r／min 。
ZSY硬齿面减速机(2)齿轮传动圆周速度不大于20米／秒。
可广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造纸、仪器、塑料、橡胶、工程机械、能源等工业部门。
本文研究的对象是ZSY系列减速机的280型号，根据给定的材料对减速机整体各部分进行设计校核。
且能运用PRO/E三维软件进行辅助设计，画出各零件的三维图并予以装配，然后将三维图导成二维图，便于对整个设计过程进行分析。
此减速机是三级展开式圆柱齿轮减速机，三级都是斜齿圆柱齿轮传动，其基本参考数据如表1-1所示：表1-11.3.2 本文研究意义ZSY圆柱齿轮减速机作为一种广泛应用的减速机，具有广泛的代表性。
通过对此类型的减速机的设计与研究，可以深入的了解减速机的原理，减速机在机械行业中的重要意义。
同时通过对减速机的设计紧密结合各种专业知识，灵活运用，培养设计者较为成熟的机械设计思想。
为以后的工作打下一个良好的基础。
2．传动装置总体设计2.1 设计任务2.1.1 设计任务和要求通过在广泛查阅了大量有关文献、吸收和消化目前对减速器的研究成果的基础上，做以下的工作：a) 了解国产减速器的制造工艺和装配工艺；b) 设计ZSY280-25-108Kw型减速器；c）利用三维造型软件完成减速器结构设计方案的三维及二维图纸；d) 制定减速器的安装、调试、使用及维护保养的技术文件；2.1.2 原始数据该减速器低速级中心距为280mm，总传动比为25，输出功率为108Kw。
工作寿命10年，每年工作300天，两班制，工作平稳。
