BIM正向设计要点培训
BIM培训ppt课件
VS
详细描述
BIM（Building Information Modeling ）代表建筑信息模型，是一种数字化工具 ，用于表示建筑、基础设施和设备的物理 和功能特性。它以三维模型为基础，包含 了从设计、施工到运营维护所需的所有信 息，使各方参与者在整个项目生命周期内 更有效地协作和沟通。
BIM的特点
详细描述
BIM协同管理旨在打破传统项目管理中各参与方之间的信息壁垒，通过统一的信息平台，实现信息的 实时共享、协同工作和有效沟通，从而提高项目管理效率、减少信息传递错误和降低沟通成本。
BIM协同管理的优势
总结词
BIM协同管理具有提高沟通效率、减少信息传递错误、优化资源配置和提升项目整体效益等优势。
某历史建筑保护的BIM应用案例
总结词
信息完整传承
详细描述
该案例探讨了如何在历史建筑保护项目中， 利用BIM技术完整记录和传承建筑的历史信 息和独特价值，为后续的保护和修缮工作提
供有力支持。
感谢您的观看
THANKS
BIM模型以三维形式呈现，便 于更直观地理解和评估设计方 案。
BIM的应用价值
详细描述
BIM的应用价值主要体现在以下 几个方面
1. 提高项目效率
通过BIM模型的协作和沟通，可 加快项目进度，减少重复工作和 错误。
2. 降低成本
BIM模型可帮助提前发现和解决 冲突，减少后期的改动和成本超 支。
总结词
视图控制
通过视图过滤、隐藏和显 示设置，控制模型信息的 展示。
协同管理
利用工作集、链接和外部 参照等功能，实现多专业 协同作业。
03
BIM在建筑全生命周期 中的应用
规划阶段的应用
BIM培训ppt课件
BIM案例分享
04
案例一：某商业综合体BIM应用
总结词
高效协同、优化设计
详细描述
通过BIM技术，实现了各专业间的协同设计和信息共享，提高了设计效率。同 时，利用BIM模型对商业综合体的建筑、结构、机电等专业进行了优化设计， 减少了后期的施工变更。
案例二：某住宅小区BIM应用
总结词
成本控制、可视化沟通
通过BIM技术的应用，可以有 效地降低项目成本，减少浪费
。
增强质量
BIM模型包含了丰富的信息， 有助于提高设计、施工和运营
的质量。
促进协作
BIM技术可以帮助各参与方更 好地协作，提高沟通效率。
02
BIM基本操作
BIM软件介绍
Autodesk Revit
一款功能强大的建筑信息 模型软件，适用于建筑、 结构和机电等专业。
添加细部设计
对建筑元素进行细部设 计，如添加门窗把手、
窗框等。
添加材质贴图
为建筑元素添加相应的 材质和贴图，使其更加
逼真。
BIM模型维护
更新模型
根据设计变更及时更新模型， 确保模型与实际情况一致。
版本控制
使用版本控制工具对模型进行 管理，避免多人同时编辑时出 现冲突。
模型审查
对模型进行审查，确保模型的 准确性和完整性。
BIM在建筑行业的影响与挑战
提升设计效率
01
BIM技术的应用将大幅提高设计效率，缩短项目周期，降低成
本。
促进绿色建筑发展
02
BIM技术有助于实现绿色建筑设计和运营，降低能耗和环境影
响。
数据安全与隐私保护
03
随着BIM数据量的增长，数据安全和隐私保护成为重要挑战。
bim技术应用培训计划
bim技术应用培训计划一、培训概述为提高公司员工的BIM技术应用水平，推动公司在工程设计、建设和运营阶段实现BIM 技术应用，我们制定了本培训计划。
该计划旨在让公司员工深入了解BIM技术的应用原理、方法和工具，提升他们在项目实施过程中的技术应用能力，促进公司BIM技术应用水平的全面提升，为公司发展提供技术支持。
二、培训目标通过本次培训，希望达到以下几个目标：1. 全面了解BIM技术的基本原理和方法，掌握BIM技术的应用场景和工具；2. 培养员工对BIM技术应用的浓厚兴趣，提升员工的学习积极性和主动性；3. 通过培训提高员工在BIM技术应用方面的能力，促进公司在工程设计、建设和运营阶段的BIM技术应用水平；4. 建立健全的BIM技术应用培训体系，为公司员工提供持续的技术培训支持。
三、培训内容1. BIM技术基础知识（1）BIM技术的概念及发展历程；（2）BIM技术的基本原理与应用方法；（3）BIM技术在建筑设计、结构设计、设备设计、施工管理、运营维护等领域的应用；（4）BIM技术的相关标准和规范。
2. BIM软件的使用技巧（1）Revit软件的基本操作技巧；（2）Tekla软件的基本操作技巧；（3）BIM 360软件的基本操作技巧；（4）Navisworks软件的基本操作技巧；（5）Revit MEP软件的基本操作技巧。
3. BIM技术在工程项目中的应用（1）BIM技术在工程设计中的应用；（2）BIM技术在工程施工中的应用；（3）BIM技术在工程运营中的应用；（4）BIM技术在工程信息管理中的应用。
4. BIM技术应用案例分析通过分享国内外BIM技术应用案例，让员工了解BIM技术在不同工程项目中的应用实践，学习借鉴先进的BIM技术应用经验。
四、培训方式本次培训将采取多种方式进行，包括：1. 线上课程学习：由专业的BIM技术培训机构提供线上课程，员工可以在自己方便的时间和地点进行学习。
2. 线下实训：在公司内部设立专门的BIM技术实训室，由专业的BIM技术培训师进行实时指导。
BIM基础知识培训
某大学健康研究中心二期（RC2）
BIM应用价值: 优化及控制项目进度 准确高效的设备统计
某大学健康研究中心二期（RC2）
BIM应用价值: 预制件加工及安装及时准确
某大学健康研究中心二期（RC2）
BIM应用价值: 高效地项目团队合作与沟通
电气专业 整体模型
水暧电专业 整体模型
剖切模型
对模型进行各种不同位置、不同视角的观察
检测错误 软件自动检测 错误处自动亮显标注
数据统计
方案初期的能耗估算
方案初期的能耗估算
日照分析
风模拟
顶部风流
底部风流
中部风流
风向频率图
风向流线图
风模拟
太阳辅射
南京大学建筑规划设计院有限公司
BIM全称: Building Information Modeling
水暖电 设计
方案建筑设计
结构设计
施工
运营和管理
BIM
从项目全生命周期出发, 通过现代化的信息技术为手段, 在项目的设计、施工以 及运营的全过程, 有效控制项目过程当中工程信息的采集、加工、存储和交流, 从而 支持项目最高决策者对项目进行合理的协调、规划、控制。 设计阶段 施工阶段 全生命周期
碰撞检查结果提交
管线剖面图转化
利用软件智能工具, 剖切 实际需要的相关剖面图形, 并在图中标示出各管线名 称、规格、标高等信息
数据统计
楼板混凝土量统计
信息化是BIM的核心, 统计模型信息也是 BIM模型创建的价值之一。
数据统计
管线统计
可根据相应需求统计管道尺寸和长度
扬州科技馆
扬州科技馆
结构

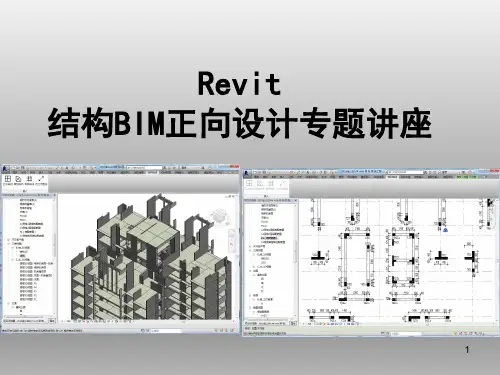

Revit结构BIM正向设计讲解
还要重新输入一遍
5
逆向设计的流程图
正向设计：一模7用。 只建立1次模型，结构设计人员初步设计时建立三 维模型，平面剖切形成模板图用于初步设计，添加荷 载即可用于结构计算，再添加钢筋信息绘制施工图， 三维模型直接用于碰撞检查，最后把模型给算量、施 工和运营维护。
正向设计的流程图
6
2、Revit上结构BIM正向设计方法 Revit软件同时支持建筑、结构、机电的二次开发，
GSRevit
广厦GSSAP SATWE计算
YJK计算 ETABS计算
AutoCAD 自动成图
广联达 钢筋算量
广联达 混凝土算量
物资 提量
施工 模拟Leabharlann 流水 视图BIM5D
工程
合约
计量
管理
质量
安全
进度 成本 质量
广联达 钢筋下料
1）Revit模型与4个计算模型双向互导；
2）接力GSSAP、SATWE和YJK生成Revit结构施工图；
结构CAD以Revit为平台，便于不同专业之间协调设计， 所以建筑、结构、机电的正向设计都将在Revit上进行。
7
Revit结构BIM正向设计具有如下3个特点：
1）在Revit上直接建模、计算和结构施工图绘制。 2）实现滚动式结构设计：三维结构模型随着设计深 度的加深，不断添加更丰富的信息：加偏心、加荷载、 加钢筋信息。 3）只需维护一个三维模型：模型中只有一套墙柱梁 板，施工图阶段改了模型，仍可进行结构计算。
结构BIM正向设计将是我们结构人员的工作常态，每 位结构设计人员都要了解其基本的原理。从如下两方面 来介绍其原理：
3）也可以接力生成Dwg图，导入广联达钢筋算量、
混凝土算量和BIM5D。
BIM培训ppt课件(1)
技术实现
介绍基于BIM的协同设计平台的整体 架构，包括硬件、软件和网络环境等 。
探讨协同设计平台的技术实现方式， 包括BIM模型的数据格式、数据传输 与同步机制、协同编辑算法等。
功能模块
详细阐述协同设计平台的主要功能模 块，如模型管理、协同编辑、版本控 制、冲突检测与解决等。
案例分享：某综合体项目协同设计实践
项目背景
介绍某综合体项目的背景、规模和设计要求等。
协同设计实践
详细阐述该项目在协同设计过程中的实践经验和教训，包括团队组 织、任务分配、进度管理、质量控制等方面。
效果评估
对该项目协同设计实践的效果进行评估，包括设计效率、质量、成 本等方面的指标，并总结经验教训和改进措施。
BIM在施工阶段的应
05
用
BIM核心软件介绍
02
Autodesk Revit建模软件
强大的BIM建模功能
提供建筑、结构和机电工程专业的 BIM建模工具，支持多专业协同设计 。
参数化设计
Revit支持参数化建模，可以快速创 建、修改和优化设计方案。
丰富的族库
内置大量建筑构件族库，方便用户快 速构建BIM模型。
协同工作
支持多人同时在线协作，提高团队工 作效率。
越来越重要的作用。
未来BIM发展趋势预测
智能化发展 随着人工智能技术的不断发展， BIM将实现更加智能化的设计、 施工和运维管理，提高建筑行业 的效率和质量。
云端化发展 随着云计算技术的不断发展， BIM将实现云端化存储和计算， 方便用户随时随地进行访问和操 作。
多元化应用
BIM将不仅应用于建筑设计和施 工领域，还将拓展到城市规划、 基础设施建设等多个领域，实现 多元化应用。
BIM培训讲义
BIM软件操作与技能
详细讲解了BIM建模、协同设计、碰 撞检测、工程量统计等实际操作技能 ，并结合案例进行演示。
BIM标准与规范
介绍了国内外BIM相关标准和规范， 包括数据交换标准、建模精度要求、 协同设计流程等。
BIM应用案例分析
通过多个典型案例，深入剖析了BIM 在建筑设计、施工管理、运维管理等 方面的应用实践。
案例分析
01
碰撞检测实践
02
03
04
在BIM平台中整合了建筑、结 构、给排水、电气等专业的
BIM模型。
运行碰撞检测算法，共检测出 数十处空间冲突。
根据检测结果，各专业设计师 进行协调和优化设计，最终消
除了所有冲突。
CHAPTER 05
BIM在施工阶段的应用
施工进度模拟与可视化展示
施工进度计划导入与关联
图库与对象管理
利用图库和对象管理工具，可以方便 地复用和修改设计元素。
CHAPTER 03
BIM建模方法与技巧
建模前期准备工作
确定项目需求和范围
01
明确项目的目标、范围、时间表和资源需求，为后续建模工作
提供指导。
收集项目数据
02
收集与项目相关的设计文件、施工图纸、设备参数等资料，确
保建模所需信息的准确性和完整性。
Graphisoft ArchiCAD软件功能及操作技巧
• 虚拟现实技术：结合虚拟现实技术，提供沉浸式的设计体验。
Graphisoft ArchiCAD软件功能及操作技巧
快捷键与自定义命令
通过快捷键和自定义命令，可以快速 执行常用操作。
视图与渲染设置
bim全专业培训内容
bim全专业培训内容BIM全专业培训内容BIM（Building Information Modeling）是一种基于数字化技术的建筑信息模型，通过将建筑设计、施工和运营过程中的各个方面整合在一个统一的平台上，实现了建筑生命周期的全过程管理。
为了能够全面应用BIM技术，建筑行业需要培训专业人员掌握相关知识和技能。
下面将介绍BIM全专业培训的内容。
一、BIM的基础知识BIM全专业培训的第一步是学习BIM的基础知识。
学员需要了解BIM 的概念、原理和应用场景，掌握相关的术语和标准。
此外，还需要学习BIM软件的基本操作，如建模、构件管理、模型协作等。
二、BIM的建模技术建模是BIM技术的核心内容，因此BIM全专业培训中，建模技术是必不可少的一部分。
学员需要学习不同类型建筑模型的创建方法，如结构模型、机电模型等，掌握建模软件的高级功能和工具。
三、BIM的数据管理BIM模型中包含大量的数据，学员需要学习如何对这些数据进行管理和分析。
他们需要了解BIM软件中的数据管理功能，掌握数据输入、修改、查询和导出等操作，能够利用BIM模型中的数据进行各种分析和决策。
四、BIM的协同设计BIM的优势之一是可以实现多人协同设计，因此学员需要学习BIM 的协同设计技术。
他们需要了解BIM软件中的协同设计功能和工具，能够实现多人同时对一个模型进行编辑和修改，并能够进行模型的版本管理和冲突检测。
五、BIM的施工管理BIM不仅可以应用于建筑设计阶段，还可以用于施工管理。
学员需要学习BIM在施工管理中的应用，如进度管理、材料管理、质量管理等。
他们需要了解BIM软件中的施工管理功能和工具，能够利用BIM模型进行施工过程的规划和管理。
六、BIM的运维管理建筑的运营和维护是建筑生命周期的重要阶段，BIM也可以应用于这个阶段。
学员需要学习BIM在运维管理中的应用，如设备管理、维修管理、能源管理等。
他们需要了解BIM软件中的运维管理功能和工具，能够利用BIM模型进行建筑设施的运营和维护。
