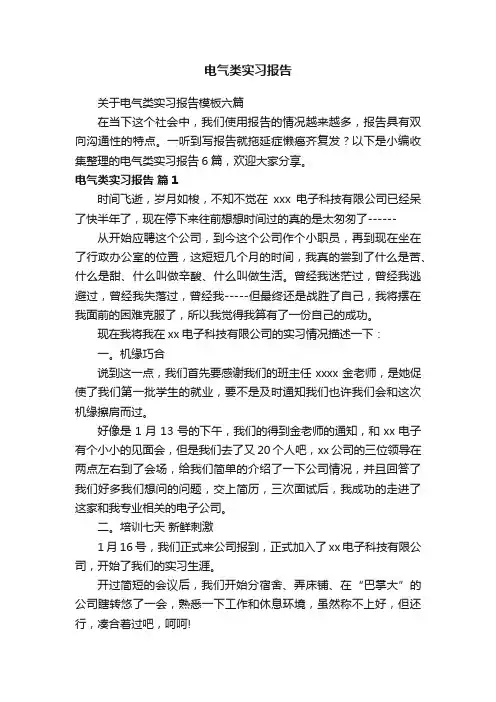

关于电气类实习报告模板六篇
电气类实习报告关于电气类实习报告模板六篇在当下这个社会中，我们使用报告的情况越来越多，报告具有双向沟通性的特点。
一听到写报告就拖延症懒癌齐复发？以下是小编收集整理的电气类实习报告6篇，欢迎大家分享。
电气类实习报告篇1时间飞逝，岁月如梭，不知不觉在xxx电子科技有限公司已经呆了快半年了，现在停下来往前想想时间过的真的是太匆匆了------ 从开始应聘这个公司，到今这个公司作个小职员，再到现在坐在了行政办公室的位置，这短短几个月的时间，我真的尝到了什么是苦、什么是甜、什么叫做辛酸、什么叫做生活。
曾经我迷茫过，曾经我逃避过，曾经我失落过，曾经我-----但最终还是战胜了自己，我将摆在我面前的困难克服了，所以我觉得我算有了一份自己的成功。
现在我将我在xx电子科技有限公司的实习情况描述一下：一。
机缘巧合说到这一点，我们首先要感谢我们的班主任xxxx金老师，是她促使了我们第一批学生的就业，要不是及时通知我们也许我们会和这次机缘擦肩而过。
好像是1月13号的下午，我们的得到金老师的通知，和xx电子有个小小的见面会，但是我们去了又20个人吧，xx公司的三位领导在两点左右到了会场，给我们简单的介绍了一下公司情况，并且回答了我们好多我们想问的问题，交上简历，三次面试后，我成功的走进了这家和我专业相关的电子公司。
二。
培训七天新鲜刺激1月16号，我们正式来公司报到，正式加入了xx电子科技有限公司，开始了我们的实习生涯。
开过简短的会议后，我们开始分宿舍、弄床铺、在“巴掌大”的公司瞎转悠了一会，熟悉一下工作和休息环境，虽然称不上好，但还行，凑合着过吧，呵呵!1月17号我们正式上班，第一天我们在会议室接受培训，给我们讲课的竟然是我们同学校、同专业的上界师哥，所以我们都挺随和的，开个玩笑、聊聊专业、给我们介绍我们即将面临的工作岗位什么的，还别说这些东西对我们还真的很管用，最起码我们了解了公司各个岗位的情况，也给自己定下了目标，一天就这么过去了。
电气实训报告（9篇）
电气实训报告电气实训报告(9篇)在人们越来越注重自身素养的今天，报告的用途越来越大，我们在写报告的时候要注意语言要准确、简洁。
相信许多人会觉得报告很难写吧，以下是小编收集整理的电气实训报告，欢迎大家分享。
电气实训报告1一、实习的性质、目的、意义。
电气控制技术实习是在学习常用低压电器设备、电气控制线路的基本控制环节、典型机床电器控制线路等章节的基础上进行的实践性教学环节。
其目的是培养学生掌握本专业所必须的基本技能和专业知识，通过学习使学生熟悉并掌握各种常用低压电气设备的结构、工作原理及使用按照方法，初步掌握电气控制基本控制的原理、连接规则、故障排除法，学习常用机床的电气控制的线路结构、工作原理、故障分析和排除方法。
通过实习培养学生热爱专业、热爱劳动、吃苦耐劳、刻苦专研的精神。
二、实习的要求1、学习常用低压电器的实际应用，常用电器控制电路的实际应用，各种电动机控制电路的应用；2、对于交流接触器、热继电器、时间继电器、按钮、熔断器、行程开关、低压断路器等常用低压电器具有安装、使用、维修和选择的能力；3、初步掌握常用电气控制电路的安装工艺、接线方法、操作要领、试验规程和故障排除法；4、初步掌握常用机床电气控制电路的控制要求、电器动作原理、操作步骤、常见故障分析和排除技能。
三、实习内容1、拆装交流接触器，掌握其内部结构、动作原理；短路环的位置、作用；触电的作用和接线位置；测试吸合电压、释放电压及额定电压；简单故障处理。
2、熟悉热继电器、按钮、熔断器、位置开关、低压断路器的结构、原理及安装接线规则，了解其使用方法和技术参数的选择。
3、练习各种基本电气控制线路的接线和操作，如三相异步电动机的点动和连续运转、顺序控制、两地控制、正反转控制、行程控制、y—三角形降压启动控制、能耗制动控制。
4、现场参观、熟悉常用机床的结构、组成、操作和动作情况，了解电器设备的位置和电气控制线路的接线方法。
5、完成镗床的电气控制系统的安装、调试。
电气实训报告模板范文10篇
电气实训报告模板范文10篇在当今，我们使用报告的情形越来越多，报告包含标题、正文、结尾等。
那么，电气实训报告到底怎么写才合适呢?以下是作者整理的电气实训报告模板范文10篇，欢迎大家鉴戒与参考！电气实训报告模板范文篇1时光如梭，毕业的脚步越来越近，我作为一个理工学子也已经3年了，如今我以一个毕业班学生的身份，站在了人生的路口，邻近毕业，我院组织了一次意义特别的实习活动。
实践是检验真谛的惟一标准。
在课堂上，我们学习了很多理论知识，但是如果我们在实际当中不能灵活运用，那就等于没有学。
实习就是将我们在课堂上学的理论知识运用到实战中。
我们怎样才能把课本上的知识灵活恰当的运用到生活、工作当中去，成为对别人对社会有用的人才？我们怎样才能适应当今飞速发展的社会，怎样才能肯定自己的人生坐标，实现自己的人生价值呢？抱着这种想法，我走近了__。
在那里，我接受了更为有用的电气知识，而每天的参观讲授活动，又加强了知识与实际联系，使我迈出了成功的一步。
我感觉，在国家电网里，我们学到的知识很多。
实习目的电力是以电能作为动力的能源。
发明于19世纪70年代，电力的发明和运用掀起了第二次工业化高潮。
成为人类历史18世纪以来，世界产生的三次科技革命之一，从此科技改变了人们的生活。
20世纪显现的大规模电力系统是人类工程科学史上最重要的成绩之一，是由发电、输电、变电、配电和用电等环节组成的电力生产与消费系统。
它将自然界的一次能源通过发电动力装置转化成电力，再经输电、变电和配电将电力供应到各用户。
电力是现代工业生产的主要能源和动力，是人类现代文明的物质技术基础。
没有电力，就没有工业现代化，就没有全部国民经济的现代化。
现代社会的信息化和网络化，都是建立在电气化的基础之上的。
因此电力工业被誉为国民经济的“先行官”。
人类社会生活也只有电气化以后，才能确保正常的社会秩序和必须的生活质量。
由此看来供用电技术专业是一门及其重要的电力技术学科，它直接关系到人民的生活用电和国家社会工业的稳固以及和谐发展。
电气实训报告8篇
电气实训报告电气实训报告8篇我们眼下的社会，报告十分的重要，我们在写报告的时候要注意语言要准确、简洁。
我敢肯定，大部分人都对写报告很是头疼的，下面是小编收集整理的电气实训报告，仅供参考，欢迎大家阅读。
电气实训报告1一．实习目的毕业实习时电气工程及其自动化工程专业是十分重要的实践性教学环节，是培养学生实际动手能力和分析问题、解决问题的能力，理论与实践相结合的基本训练，同时也是学生毕业设计选题及设计工作原始资料的来源，为学生毕业后进入社会工作打下扎实的基础。
认真做好毕业实习的教学工作，提高毕业实习的实际效果，是提高学生业务素质和思想素质的重要环节。
实习的目的如下：1、训练从事专业技术工作及管理工作所必须的各种基本技能和实践动手能力，熟悉工厂、企业实际生产的基本流程。
2、了解本专业范围内的现代工业生产组织形式、管理方式、工业过程及工艺技术方法。
3、培养劳动观念，激发自身的敬业、创业精神，增强事业心和责任感。
4、培养大家运用所学理论知识分析、研究、解决实际问题的能力，并将所学的专业理论知识系统化，加深对本专业理论知识的理解。
5、通过实习为毕业后走向社会参加工作做好准备。
二．实习过程（一）实习内容1、学习安全用电知识和有关电力的政策与法律法规。
2、学习立信网络公司完善的管理运行模式和安全生产责任体制。
3、学习电力系统的构成以及电力系统自动化的基本知识。
4、根据已学知识，解决实际生活、工作中遇到的一系列问题。
（二）公司规章制度公司有一套比较完整的规章制度，该规章制度在管理人员和员工的方方面面都有涉及。
在实习期间要学习公司的一些基本规章制度，并且要实施贯彻。
一些重要的规章制度如下：一：不准对外泄露公司的秘密。
二：不准利用工作之便谋取其他不正当利益。
三：不准工作时间饮酒。
四：不准收受客户礼品、礼金、有价证券。
五：不准接受客户组织的宴请、旅游和娱乐活动。
等等。
公司的规章制度，很明细，涉及的范围也很广，不能一一列举。
电气类实习报告
电气类实习报告电气类实习报告六篇随着人们自身素质提升，报告使用的频率越来越高，不同种类的报告具有不同的用途。
你还在对写报告感到一筹莫展吗？下面是店铺帮大家整理的电气类实习报告6篇，欢迎阅读与收藏。
电气类实习报告篇1一．实习单位介绍中国建筑一局（集团）有限公司山东分公司实习，是中国建筑一局集团有限公司（简称：中建一局），隶属于中国建筑股份有限公司，总部驻地北京市丰台区。
中建一局身是1953年秋为建造第一汽车制造厂而组建的建筑工程部直属工程公司，1959年9月18日被建筑工程部和全国建筑工会授予“工业建筑的先锋，南征北战的铁军”的光荣称号。
中国建筑一局集团具有强大的科技开发应用能力和设计能力，拥有国家级企业技术中心和国家级建筑节能实验室，建立了完备的企业施工技术方案信息库和材料价格信息库，取得了一大批有价值的科研成果。
20xx年，LG大厦工程荣获建设部绿色建筑创新奖，近年来，共有200多项次科研成果获省部级以上科技进步和发明奖，荣列全国建筑业科技领先百强企业第五名。
二．实习岗位介绍我来应聘的是实习电气责任工程师，在公司首先接受一些培训，刚开始进入工作的时候，工作做的不是很理想。
对手头的工作很陌生，走了很多弯路。
过了一段时间，在部门经理的指导下，慢慢进入了工作状态，对自己的本职工作也越来越熟悉。
主要负责以下内容：1.负责项目现场电气施工管理工作，组织解决工程施工中的现场管理及技术工艺问题。
2.组织编制电气月、周施工进度计划，并监督实施情况，负责计划的审核。
3.负责组织各专业、机电分包的协调，就进度、质量统一管理。
4.负责组织机电各专业系统的调试和联动调试；组织机电验收。
5.协调安排使用施工场地及临设。
6.审核项目机电物资采购计划及工程物资需用量计划。
7.制订机电分部、分项施工方案和质量保证措施。
8.完成责任范围内的材料进场验证及组织检验，试验工作。
9.完成施工技术方案的制定，参加图纸会审、设计交底，审核施工技术交底。
电工实训总结报告5篇
电工实训总结报告5篇一、实训目的本实训环节是集知识、素质和技能训练于一体的应用型课程。
它在运用相关电气理论基础在上的同时又对电工基本素质和技能进行了综合运用培养，通过实训，使学生具备初级电工的基本能力，能满足企业对初级电工的综合需要。
主要内容包括：安全用电常识、常用电工材料的认识和选用、电工基本操作工艺、电气照明与内线工程、常用电工仪表的使用等。
二、实训时间第x周——第x周。
三、实训地点实验楼电工实训室四、实训设备及器材网孔板，电工工具，电度表，功率表，万用表，电压表，兆欧表，电流表，空气开关，熔断器，各种导线，硬塑料管，开关，插座，灯若干。
五、实训内容及要求电工实训一：安全用电常识电工安全操作的各项规定是每一名电工必须遵守的规章制度，它规定对电工的最基本的要求。
电工生产岗位责任制规范了电工的工作范围，是确保电工工艺得以贯彻执行的重要条件。
主要进行电工安全操作规程、预防触电及触电急救基本常识、防雷保护以及电气火灾的扑救等内容。
触电的原因：(1)电气设备安装过于简陋，不符合安全要求。
(2)电气设备老化、损坏严重，维修不及时。
（3）作业时不严谨，不遵守电工安全操作规程或粗心大意。
（4）缺乏安全知识。
电流对人体的伤害：触电对人体的伤害只要是电击和电伤。
点击是触电者直接触了设备的带电部分，电流通过了人的身体，当电流达到一定的数值后，就会将人体击倒；电伤是指触电后皮肤的局部创伤，由于电流的热效应，化学反应，机械效应以及电流的作用下，使熔化和蒸发的金属微粒袭击人体皮肤而遭受灼伤。
影响触电后果的因素：（1）电流强度：一般50ml持续1秒以上，致命。
（2）电流通过人体的持续时间。
（3）电流频率：工频电流伤害最严重。
（4）电流通过人体的途径。
（5）人体的状况。
(6)作用于人体的电压:一般36伏以下的电压为安全电压。
触电类型:常见的触电有单向触电、两相触电、跨步电压触电和间接接触触电。
电工实训二：常用电工材料的选择和使用在电气工程中，要用到各种电工材料，本次介绍常用导电材料、绝缘材料的分类、特性及选用等知识。
电气实习报告集合五篇
电气实习报告集合五篇电气实习报告篇1一、实习目的大学毕业之际，毕业实习是极为重要的实践性学习环节，通过阶段性时间的实习，为我们之后走向社会，接触本工作，拓宽知识面，增强感性认识，培养、锻炼我们综合运用所学的基础理论、基本技能和专业知识，去独立分析和解决实际问题的能力，能够将所学的专业理论知识运用与实践，在实践中结合理论加深对其认识和总结，再次学习，将专业知识与实际接轨，逐步认识体会，从而更好地将所学的运用到工作中去，接触社会，认识社会，体验生活，学会生活，学会生活，学会感悟，学会做事，学会与人相处，学会团结协作，为以后毕业走上工作岗位打下一定的基础。
具体目的如下：1.在图书馆查阅关于无刷直流电机设计方面的资料，为毕业设计打下基础。
2.对毕业设计所选题目—无刷直流电机控制器的设计有初步的了解。
3.通过借鉴和分析关于无刷直流电机控制器方面的设计实例，从中学到无刷直流电机控制器的设计过程及一般步骤。
二、实习单位河南理工大学三、实习任务1、收集资料在学校图书馆查找资料，了解自己所学专业的东西，并且确定自己的课题，得到相关的知识和能力，思考课题的内容与方向，有针对性的收集资料，包括专业资料、工具资料和其他相关的资料。
2、设计初步方案在收集完资料后可以初步确定自己的毕业设计方案，并建立相关的数学模型，进行原理分析、计算和实验，这一项工作是繁琐而艰巨的，需要不断的补充知识修正设计结果。
3、撰写《毕业实习报告》做完上面的工作后，就需要及时的编写《毕业实习报告》。
这是对这段时间学习的全面总结，编写实习报告，我们能够重现自己学习的经历，重新汇总资料情况，这样会给我们带来设计灵感。
认认真真完成实习报告后，我们就会对自己的课题有了全新的理解，后面的实际设计工作就会变得轻松。
四、实习内容1、熟悉无刷直流电机：无刷直流电机即直流无刷电机。
无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
无刷直流电机应用及其广泛，它可在家电、汽车、航空、医疗、工业自动化设备和仪器等各种各样的行业中使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.. ...电气控制实训——报告题目名称：电气控制实训报告专业班级：机械设计制造及自动化10-3班学号：学生姓名：指导老师：.目录一、实习的性质、目的、意义 (2)二、Z3050摇臂钻床机加工工艺介绍 (2)三、机床实际电路控制分析 (2)3.1主电路控制分析 (2)3.2控制电路的控制分析 (3)四、机床模拟电气控制原理 (4)4.1对电路图做适当的调整 (4)4.2模拟电路的主电路分析 (6)4.3模拟电路的控制电路分析 (7)4.4实验电气元件的布置、安装及接线 (7)五、电气控制系统的调试方法及过程说明 (8)六、实习工具、仪表及器材 (10)6.1实习工具 (10)6.2实习仪表 (10)6.3实习器材 (10)七、准备工作 (10)八、电气实验总结 (11)一、实习的性质、目的、意义电气控制技术实习是在学习常用低压电气设备、电气控制线路的基本控制环节，典型机床电气控制线路等章节的基础上进行的实践性教学环节、其目的是培养我们掌握本专业所学必须的基本技能和专业知识。
通过学习使学我们熟悉并掌握各种常用的低压电器设备的构造、工作原理及使用方法，初步掌握电气控制基本控制的原理、连接规则、故障排除方法，学习常用机床的电气控制的线路结构、工作原理、故障分析和排除方法。
通过实习培养我们热爱专业、热爱劳动、吃苦耐劳、刻苦钻研的精神。
二、Z3050摇臂钻床机加工工艺介绍钻床是一种用途广泛的孔加工机床。
它主要是用钻头钻削精度要求不太高的孔，另外还可用来扩孔、铰孔、镗孔，以及刮平面、攻螺纹等。
Z3050摇臂钻床是一种立式钻床，它的最大加工孔径是50mm，适用于单件或批量生产中带有多孔的大型零件的孔加工。
三、机床实际电路控制分析3.1主电路控制分析图3-1主电路原理图如图3-1所示：（1）M1是主轴电动机，由交流接触器KM1控制，只要求单方向旋转，主轴的正反转有机械手柄操作。
M1装在主轴箱顶部，带动株洲及进给传动系统，热继电器FR1是过载保护元件，短路保护电气是总电源开关中的电磁脱扣装置。
（2）M2是摇臂升降电动机，装于主轴顶部，用接触器KM2和KM3控制其正反转。
应为电动机短时间工作，故不设过载保护电源。
（3）M3是液压泵电动机，可以做正向转动和反向转动。
正向转动和反向转动的气动与停止有接触器KM4和KM5控制。
热继电器FR2是液压泵电动机的过载保护电气。
该电动机的主要作用是供给加夹紧装置压力油，实现摇臂和立柱的夹紧和松开。
（4）M4是冷去泵电动机，功率小，不设过载保护，有开关QS1直接气动与停止。
3.2控制电路的控制分析图3-2控制电路原理图（1）主轴的控制控制电路图如图2-2所示。
和尚QF，按气动按钮SB2，KM1吸合并自锁，M1启动运转，指示灯HL3亮。
按SB1，KM1断电释放，M1停转，HL3熄灭。
（2）摇臂升降的控制按摇臂上升按钮SB3（下降按钮SB4），其复合互锁断开KM3（或KM2），时间继电器KT吸合，其瞬动常开触点闭合，还要因为是断电延时，故其延时闭合的常闭触点断开，延时断开的常开触点闭合，使接触器KM5失电复位，同时接触器KM4和电磁铁YA得电闭合，液压泵电动机M3旋转，供给压力油，使摇臂松开。
摇臂松开到位后，压位置开关SQ2，使KM4释放，M3停转，放松动作停止，而KM2（或KM3）吸合，升降电动机M2运转，带动摇臂上升（或下降）当摇臂上升（或下降）到所需位置时，松开SB3（或SB4）,KM2（或KM3）、KT 断电释放，M2停转，摇臂停止上升（或下降）。
由于KT为断电延时，经过1-3秒延时后，KT延时闭合的常闭触点闭合，延时断开的常开触点断开，KM5得电吸合，同时KM5互锁使电磁铁YA失电断开。
M3反转，液压泵反向供给压力油，使摇臂夹紧，夹紧到位后，机械装置压下位置开关SQ3，使KM5释放，液压泵停止旋转，夹紧动作结束。
图中，SQ1-1和SQ1-2为摇臂升降行程的限位控制，当在此过程按住上升（或下降）按钮不放时，摇臂一直上升（或下降）其机械装置就会压下位置开关SQ1—1（或SQ1-2），KM2（或KM3）失电释放，使M2停止旋转，停止上升（或下降）动作。
（3）手动松开或夹紧控制按松开按钮SB5（或夹紧按钮SB6），接触器KM4（或KM5吸合），液压泵点击M3运转，供给压力油，使摇臂松开（或夹紧）。
（4）照明控制合上QS2，照明灯EL亮，断开QS2，照明EL灯灭。
四、机床模拟电气控制原理4.1对电路图做适当的调整由于本实习中设计安装的电器控制与实际的电气控制存在差异，实验室中没有电机与断电延时继电器，所以使用电灯炮代替电机，示意电机的转动。
并使用2个中间继电器和1个通电延时继电器代替断电延时继电器。
这样虽然使用的继电器较多，但在控制线路上实现的功能与原图的功能完全一样，保证了完整的控制功能。
改后的电路控制线路图如4-1下所示：图4-1 机床模拟电路原理图图4-2所示为用2个中间继电器和1个通电延时继电器图4-2 电路替换图代替代替实现常闭延时闭合功能代替实现常开延时打开功能4.2模拟电路的主电路分析图4-3 主电路模拟图实验模拟电路主电路模拟图如图4-3所示。
由于实验条件有限，实验中以220V 25W电灯代替电机，灯M1代替主轴电动机；灯M2-1和灯M2-2代替摇臂升降电动机，其中灯M2-1表示电机正转（摇臂上升），等M2-2表示电机反转（摇臂下降）；灯M3-1和灯M3-2代替摇臂放松夹紧电机，其中灯M3-1表示电机正转（放松），等M3-2表示电机反转（夹紧）；灯M4代替冷却泵电机；灯EL代替照明，接在主电路，有开关QS2控制，合上QS2，灯EL亮，断开QS2，灯EL灭；灯YA 代替电磁铁，也接在主电路，由接触器KM6的主触头控制，KM6吸合，等YA亮，KM6失电复位，灯YA灭；主电路其余控制不变，实际电路中电机旋转，对应灯亮，电机停止，对应灯灭。
4.3模拟电路的控制电路分析图4-4 控制电路模拟图实验模拟电路控制电路原理图如图4-4所示。
由于实验中所用的接触器和继电器的线圈额定电压是36V的，故需要变压器降压后才能介入控制电路，如图4-4所示：由主电路分析可知，实验模拟电路用220V的点灯YA代替了实际电路中的电磁铁YA接在主电路上，由KM6控制，故在控制电路上应用接触器KM6替换实际电路中的电磁铁线圈YA，其余控制盒接线方式、控制过程和控制原理均与实际电路不变。
4.4实验电气元件的布置、安装及接线（1）实验中，我们首先整体了我们所需要的电气元件，并对各元件在实验箱的位置进行了精心的布置，用螺钉将元件固定在相应的位置上。
然后合作根据我们修改过的电气原理图进行接线。
接线的过程中我们按照从左到右，从上到下，一条一条接线的原则，进行接线，同时用标签标明元件接线的进出端，也标明了各个元件的名称，以方便辨认，就这样我们轻松地完成了电路图的接线。
控制面板元件布置图如下所示：图4-5 控制面板电器元件布置图（2）电器元件的安装①低压断路器的QF的安装断路器底板应垂直于水平位置，固定后，断路器应安装平整，不应附加机械压力；②低压隔离电器QS的安装低压隔离器应垂直安装，闭合操作时手柄操作方向应从下向上而合，断开操作时的手柄操作方向应从上向下分；③低压熔断器FU的安装低压熔断器的安装必须保证足够的电气距离，还应保证足够的间距，保证拆卸、更换整体的方便；④其余电器元件的安装无特殊要求，但所有电器元件的安装都必须保证装、拆和检测方便，与底座固定可靠，接线时拧紧接线螺钉，避免接触不良。
五、电气控制系统的调试方法及过程说明按原理图连接好电路图好，系统的测试是一个重要的环节。
在接好后应该认真按照原理图进行检测看接线是否正确。
检测完后，通电进行测试系统。
在上面注：摇臂的上升下降是严格按照放松→上升（或下降）→夹紧的流程进行。
在操作时，应注意各个状态下行程开关的压合，以正确演示出控制功能。
立柱及主轴箱放松夹紧是一起动作的，点动操作，松开的时机是看HL1,HL2两个指示灯的状态。
在操作中，也应注意SQ4行程开关的压合，以模拟表示立柱与主轴箱放松夹紧状态。
六、实习工具、仪表及器材6.1实习工具：十字螺丝刀、斜口钳、尖嘴钳、剥线钳、电工刀各一把。
6.2实习仪表：万用表一个。
6.3实习器材：（1）电气试验专用操作柜一台（2）电器元件，实验所需电器元件如下表6-1所示表6-1（3）导线若干：主电路导线有电动机容量确定，控制电路一般采用截面为1mm2的铜芯导线（BV）,按钮线一般采用0.75mm2的铜芯线（RV），导线的颜色要求主电路与控制电路必须有明显的区别。
七、准备工作（1）查看装置背面各电器元件上的接线是否紧固，各熔断器是否安装良好；（2）检查接线是否正确逐线检查法：逐根线检查连接是否正确。
万用表检测法：对于主电路，在断电复位状态下，用万用表欧姆档检测L 端和N端指点的电阻，此时电阻为变压器原边线圈电阻，电阻值较小但不为0。
逐一手动按下各接触器活动机构，电阻变小但不为0，若要主电路正常必须满足上述条件。
对于控制电路了，在断电复位状态下，用万用表欧姆档测量变压器副边输出端两端之间的电阻，此时应为KM6线圈电阻，电阻值较小但不为0，压下SQ3电阻应为无穷大，逐一压下各按钮，电阻值变小但不为0，若要控制电路正常必须满足上述条件。
检查完整个电路无误后，经过老师的复检同意后方可上电测试。
如按下各按钮电路正常运行，则说明电路完全正确，无需再改动。
反之，如果按下各按钮电路不能实现预期的功能，则说明电路存在接线错误的可能性，此时应该立即下电，再用前面的检测方法对电路进行检测，直到检测出存在问题并改正后然后在老师的指导下再上电。
八、电气实验总结在此次实习过程中，虽然遇到了一些挫折和困难，但是通过不断摸索，开拓了思维，同时也解决了不少以前尚未弄明白的问题，使自己的技术知识得到了巩固，提高了自己操作的能力。
这次实习过程中，虽然遇到了一些问题，但是通过自己的仔细思考和研究，并在老师以及同学的帮助下，许多疑难问题都得到了解决，对自己的知识面和动手能力的提高有很大的帮助。
实习成功与否，对我们以后做事习惯和找工作有很大关系，因为实习中不仅考验我们对专业知识的熟练掌握和做事能力，我而且也考验我们的团队合作精神。
通过实习我也认识到自己的不足，对细节的东西学的不够透彻，对知识深度的挖掘不够。
同时我也感悟到与别人合作的快乐，认识到团结就是力量，通过与同学的交流可以很快的学到很多东西，为我以后在工作上做了思想上的准备和技术上的准备，以后的学习工作中我会更加努力！。
