完整版钢结构识图大全
1、建筑体系
1-1 、门式刚架体系
1-1-1 、基本构件图
1-1-2 、说明 力学原理
门式刚架结构以柱、 梁组成的横向刚架为主受力结构， 刚架为平面受力体系。 为
保证纵向稳定，设置柱间支撑和屋面支撑。 刚架2 K5 J% N# x' p: p2 R
刚架柱和梁均采用截面 H 型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆
刚性支撑采用热轧型钢制作， 一般为角钢。柔性支撑为圆钢。 系杆为受压圆钢管， 与支
撑组成受力封闭体系。
屋面檩条、墙梁
般为 C型钢、Z 型钢。承受屋面板和墙面板上传递来的力， 并将该力传递给柱 和梁。
1-1-3 、门式刚架的基本形式
a.典型门式刚架
b. 带吊车的门式刚架O; `! ^4 Q# r1 @5 j8 L# n* X
c. 带局部二层的门式刚架
1-1-4 、基本节点
a. 柱脚节点
4 I% m! D; ?1 n% R
b.梁、柱节点
+ @. r: U' X R) g5 l'
@．
t! z- I3 P
■局部二层节点参照多层框架体系
、刚架衍生形式 1-1-5
■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了 90 度。
1- 2 、多层框架体系
1- 2-1 、框架图示
6 V) u$ B5 o1 v3
J．
[
1-2-2 、说明 力学模型
a.纯刚接框架：纵横两个方向均采用刚接的框架。
b. 刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递 水平力。
c. 支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d. 有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱
框架柱可采用 H 型截面、箱形截面、十字形截面、圆管形截面等。所有上部结 构的力都通过框架柱传递给基础。
框架梁
框架梁一般采用 H 型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。 支撑 支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。 1-2-3 、基本节点
a.柱脚节点
■柱脚节点同门式刚架体系。
b.柱、梁节点
- W1 k! f. v# |4 F0 j/
+ i- n# \% m5 |+ r& @; N
. k/ ^9 w+ W8 @: c, A1 w7 c 2、支撑、系杆
2- 1 、图示
柱间柔性支撑 柱间刚性支撑
2- 2 、说明 ■支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧， 主要用于门式刚架结构。 刚性支撑由型钢制作， 用于多层框架、 吊车梁下段支撑
等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。在支撑端头有刚性构件和传递压 力的情况下，不需设置系杆
■屋面水平支撑做法同柱间支撑 ■根据需要，支撑还有人字形、八字形、 K形、V型、门形、 L形、Y形、单斜杆 等形式。 3、隅撑
3- 1 、图示
3- 2 、说明
■隅撑的设置在于梁或柱受压翼缘的平面外计算长度。隅撑可用角钢制作或扁钢 压制成型 ■在多层框架体系中，梁柱刚接的位置常设置水平隅撑
4、吊车梁
4- 1 、图示
吊车梁边跨构造
U．
吊车梁中间跨构造
标准吊车梁图
4- 1 、说明 ■吊车梁为吊车荷载的承载构件，由钢板焊接成型。
■变形缝位置处理参照边跨构造 ■吊车吨位大时设置制动桁架或制动梁来抵抗横向水平荷载。
5、雨蓬 + _/ ^# Q% w0 g$ ?+ m# T)
6、檩条、墙梁
6-1 、C 型冷弯薄壁型钢
6-1-1 、型钢截面特性蓬用压型钢板采用 HV-197TD-788 板和 HV-205TD-820 板。 . i* d) U& d% c2 G B# }
6-1-2 、安装节点图
钢结构图纸符号代表含义及识图常识
钢结构图纸符号代表含义及识图常识
GJ钢架
GL钢架梁或GJL钢架梁
GZ钢架柱或GJZ钢架柱
XG系杆
SC水平支撑
YC隅撑
ZC柱间支撑
LT檩条
TL托梁
QL墙梁
GLT刚性檩条
WLT屋脊檩条
GXG刚性系杆
YXB压型金属板
SQZ山墙柱
XT斜拉条
MZ门边柱
ML门上梁
T拉条
CG撑杆
HJ桁架
FHB复合板
YG：压杆或是圆管（从材料表中分别）
XG：系杆
LG：拉管
QLG：墙拉管
QCG：墙撑管
GZL直拉条
GXL斜拉条
GJ30-1跨度为30m的门式刚架，编号为1号
1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这
种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做
为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看
不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，
钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大
的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是
重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲 2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就
是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做
出讲解。
3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。
识图问路
1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢
结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件
看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一
张钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东东，大
家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头
痛。
把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部
119418钢结构图纸基本识图
1.1 建筑识图与工程量计算（ P151 ）
一、建筑识图
1、基本概念
国家规定，一个工程项目应经过：（ 1）规划和初步设计阶段；
（2）审查后扩大初步设计； （3）审查后施工图设计、 又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款
依据；指导决算，结算工程款依据。
一套完整的施工图应：
A、首页图目：从建施 01-、结施 01-、水施 01-、电施 01-（又分
强电、弱电、讯施 01- ）、电通 01-。
标准图
设计总说明，内容包括：工程设计依据（批文、资金来源、地勘 资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、 抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技 术与材料）项目
±0.000 与总图绝对标高的相对关系，室内外用材、 强度等级。
装修表 门窗表
B、建筑施工图（简称建施）
1、表示建筑物内部布置，外部形状、装修、构造、施工要求等， 包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房 等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门
窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
3、文字说明，图注。
C、结构施工图（简称结施）
1、表示承重结构的布置、构件类型、大小尺寸、构造做法。
2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置
平面和各构件的结构详图 （包括柱、梁、板、楼梯、雨蓬、屋面等） 。
D、设备施工图（简称设施）
1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。
2、平面布置、系统轴测、详图安装要求，接线原理。
二、识读施工图的要领（ P156 ）
1、掌握投影原理和形态的各种表达方法，请阅读 P153 、94 甲
型住宅初步设计。
2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。
如常用的图例、符号、线型、尺寸和比例。 3、基本掌握和了解房屋构造组成。
钢结构符号及其识图常识
GJ钢架
GL钢架梁或GJL钢架梁
GZ钢架柱或GJZ钢架柱
XG系杆
SC水平支撑
YC隅撑
ZC柱间支撑
LT檩条
TL托梁
QL墙梁
GLT刚性檩条
WLT屋脊檩条
GXG刚性系杆
YXB压型金属板
SQZ山墙柱
XT斜拉条
MZ门边柱
ML门上梁
T拉条
CG撑杆
HJ桁架
FHB复合板
YG：压杆或是圆管（从材料表中分别）
XG：系杆
LG：拉管
QLG：墙拉管
QCG：墙撑管
GZL直拉条
GXL斜拉条
GJ30-1跨度为30m的门式刚架，编号为1号
1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有
这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所
以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真
的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规
律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，
重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲
2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就
是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并
做出讲解。
3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。
识图问路
1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家
钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白
了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东
东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎
么看不头痛。
把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个
部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我
钢结构识图代号(识图必备)
钢结构识图一般构件代号
CG 一般为撑杆
XG 一般为系杆
YC 一般为隅撑 LT 一般为檩条
SC 水平支撑
CC 垂直支撑
XL 一般为系条或（斜）拉条，也可能为箱梁或斜梁/（钢混中为斜梁，悬梁）
W-GSC-1 即屋面水平支撑（钢）编号是1
GHJ 钢桁架
TZ 梯柱
GTL 钢梯梁
TL 梯梁 GL 钢梁（钢混中为过梁）
GKZ 钢框架柱
GXL 多种解释：钢箱梁 钢悬梁
钢（斜）拉条 等等
ZC 柱间支撑
总之，
G()L 表示钢（）梁 括号内为修饰 如 GQL钢墙梁 GKL钢框架梁
GCL 钢次梁
G()Z 表示钢（）柱
GHJ-----HJ为桁架的意思 G不一定是钢 视具体情况 如 WHJ 外伸桁架 （W此处并不是屋面的意思） DHJ 带状桁架
其余的表示方法见《常用构件代号》
每个设计院都有自己的表示方法，但是内容都大同小异，一般情况同上。
钢结构识图讲座

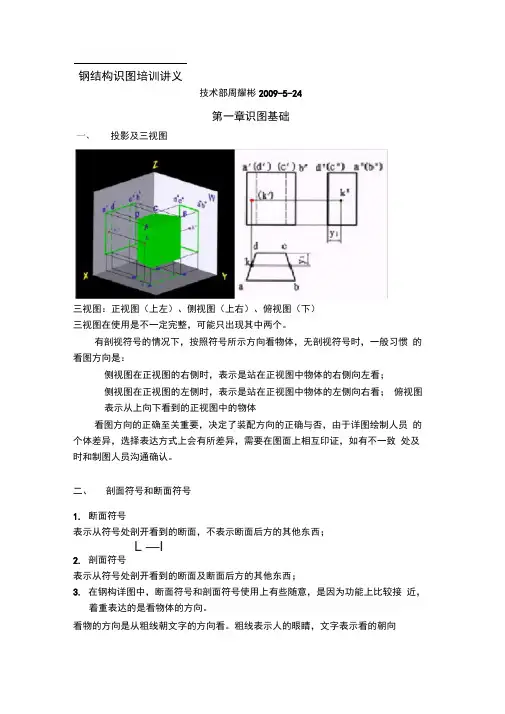

钢结构识图培训讲义
技术部周耀彬2009-5-24
第一章识图基础
三视图：正视图（上左）、侧视图（上右）、俯视图（下）
三视图在使用是不一定完整，可能只出现其中两个。
有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯 的看图方向是：
侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；
侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看； 俯视图表示从上向下看到的正视图中的物体
看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员 的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致 处及时和制图人员沟通确认。
二、 剖面符号和断面符号
1. 断面符号
表示从符号处剖开看到的断面，不表示断面后方的其他东西；
L —I
2. 剖面符号
表示从符号处剖开看到的断面及断面后方的其他东西；
3. 在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接 近，着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的朝向 投影及三视图
三、 索引符号及节点符号
1.不带剖视方向的索引
y ©
左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。 -中的
字母a表示参看.节点，底下的“一”表示“在本图中”，如果节点详图不在本 图中，就写对应的图纸编号，比如“详图-09”或“ 09”等。
有时也直接索引出来后直接放大，不用到节点符号，如下图：
2.带剖视符号的索引
© ~ （D
与剖（断）面符号类似，看物的方向是从粗线朝细线的方向看。 粗线表示人的眼睛,
细线表示看的朝向。
四、 对称符号
Z ■: II
nz -• - ■■
■冗■制 .印站丿一 ” - ___
(完整版)钢结构识图大全
1、建筑体系
1-1 、门式刚架体系
1-1-1 、基本构件图
力学原理
门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵 向稳定，设置柱间支撑和屋面支撑。
刚架
刚架柱和梁均采用截面 H 型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支 撑组成受力封闭体系。
屋面檩条、墙梁
一般为 C 型钢、Z 型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3 、门式刚架的基本形式
a. 典型门式刚架
6 s# ]8 P, H' }) e5 y! X8 Y
b.带吊车的门式刚架
2 K5 J% N# x' p: p2 R
c.带局部二层的门式刚架+ @. r: U' X" R) g5 l' @
1-1-4 、基本节点
a.柱脚节点
O; `! ^4 Q# r1 @5 j8 L# n* X
b.梁、柱节点
■局部二层节点参照多层框架体系
1-1-5 、刚架衍生形式
I% m! D; ?1 n% R ■吊车和局部二层可在衍生形式刚架中布置
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了 90 度。
1-2 、多层框架体系
1-2-1 、框架图示
6 V) u$ B5 o1 v3 J 1-2-2 、说明
力学模型
a.纯刚接框架：纵横两个方向均采用刚接的框架。
b. 刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c. 支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱 框架柱可采用 H 型截面、箱形截面、 十字形截面、圆管形截面等。所有上部结构的力都 通过框架柱传递给基础。
框架梁 框架梁一般采用 H 型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑 支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度 1- 2-3 、基本节点
完整版钢结构识图基础
钢结构识图基础
一、施工图基本知识
在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设和施工详图设计两 个阶段。设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢 结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。
设计图与施工详图的主要区别是：
设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施 工设计图。它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计 单位编制完成，图纸表达简明，图纸量少。内容一般包括：设计总说明、结构布置图、 构件图、节点图和钢材订货表等。施工详图是根据设计图编制的工厂施工和安装详图， 也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或 施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成， 它图纸表示详细，数量多。内容包括：构件安装布置图、构件详图等。 1．制图标准有
关规定
（1）线型 在结构施工图中图线的宽度 b 通常为 2． Omm 、1．4mm 、O．7mm 、O．5mm 、
O. 35mm，当选定基本线宽度为b时，则粗实线为b、中实线为0. 5b、细实线为
O ．25b 。
在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。各种线型及线宽所 表示的内容如表ft 1-1
(2 )构件名称的代号
*12篇用帕件低号
序号
i比号 序号 ］名称 代号 序号 名称 代号
1
B 15
几・ 29 连茶集 LL
7 *
WB H
i — -------------- TL 30 &ns« 2C
,A 懂梯板 TB 17 mutt —KL 31 瞬直対i CC
4 ! ■扳 GB U
KZL 交少 a石i i—— -:*平支挥
i ・・ 1 SC
5 口板 YB ts ■面 WKL
8(埋杵 M
6 用车安全走加板 DB 20 ” LT 34 | iM W T
看懂钢结构图纸，识图教程
看懂钢结构图纸，识图教程
※ 钢结构图
⽤来表⽰钢结构的图样。
※ 型钢
型钢是由钢⼚按照标准规格轧制⽽成的钢材，其断⾯形状如尺⼨是定型的，例如：⾓钢、⼯字钢、槽钢等。
★ 型钢的代号及标注
★ 钢结构中型钢的连接⽅法
※ 焊接
※ 铆接
※ 螺栓连接
⼀、焊接
将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。1、焊缝类型及其符号
※ 坡⼝焊缝
※ 贴⾓焊缝
※ 塞焊缝
★ 焊缝的图形符号和辅助符号
2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺⼨和辅助要求标准清楚。
★ 焊缝的标注⽅法
★ 焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线
⼆、铆接
⽤铆钉将两块或两块以上的钢板连接在⼀起
★ 铆接分类
※ ⼯⼚连接
※ 现场连接
★ 铆钉类型
三、螺栓连接
※ 焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接
※ 连接⽅法
★ 螺栓、孔、电焊铆钉图例
钢梁结构图
概述
钢梁常⽤于⼤、中跨度桥梁中
钢梁的种类
※ 钢板梁
※ 钢桁梁
★ 下承式简⽀栓焊梁
★ 钢梁结构图的内容
※ 设计轮廓图
※ 节点图
※ 杆件图
※ 零件图
★ 设计轮廓图
★ 节点图
★ 节点构造图
★ 拼接板、填板的拼装
★ ⽴体图
★ 节点板详图
★ 杆件图
★ 零件图
钢屋架结构图
概述
※ 钢屋架
※ 钢屋架结构图
屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★ 屋架简图
※ 屋架简图⼜称屋架⽰意图、屋架杆件⼏何尺⼨简图。
※ ⽐例：1：100、1：200
※ 单线条表⽰，杆件长度直接注在单线条旁边。
★ 屋架详图
※ 图样：⽴⾯图，上弦实形辅助投影，剖⾯断⾯图。
※ ⽐例：两种⽐例：
杆件轴线采⽤较⼩⽐例（1：20，1：15）
节点板、杆件、断⾯采⽤较⼤⽐例（1：10，1：5）
※ 图线：可见轮廓线——中实线
不可见轮廓线——中虚线
★ 杆件拼接
★ ⽀座节点图
(完整版)钢结构识图集锦
首先长圆孔并不是椭圆！打个极限的例子长圆孔8*10000！那么边上就是2个直径为8的半圆，中间是长方形的！当钢结构中用到D时，一般表示圆管，外径为8，例如系杆。当有∮时，表示圆钢（实心）直径为8.
1.长圆孔不是椭圆孔。2.长圆孔25*40 表示宽方向25mm 长方向40mm 加工上往往做成四角有一定弧度的方孔。3.d=8 代表圆钢直径8mm 4.∮8 代表圆孔的孔径是8mm（钢结构部分图纸表示）。不过有时d也表示孔径，在表示螺栓的时候往往施工图M表示栓径D表示孔径。
在角焊中，a为焊角，z为焊脚，s为熔深
a 指的是焊缝的厚度，也就是等腰直角三角形的高，在欧洲标准和国际标准中用的比较多；
z 指的是焊缝的截面长度，也就是等腰直角三角形的边，在搭接焊缝中，等于板厚，应用较多；
HDL6-12B
是H型焊接工字钢吊车梁，6米跨度，有12跨，是跨中的吊车梁。
恩恩~~~6m一跨是对的，但是，我数了不是12跨~~~还有那个就是吊车梁的意思~~~~
对于那个12B还是不解~~~？
有12跨跨中的吊车梁，B表示跨中 吊车梁图集上去查找，这是标准构件。
B代表边跨吊车梁
Z代表中跨吊车梁
钢结构中LB， CB， CC， AL， GDLM 等这些个符号都表示什么？
此为钢吊车梁图上所用到 图集应该为 05G514-3
12m实腹式钢吊车梁 中级工作制（A4～A5） Q345钢
LB 为连接板
CB为支座板
AL 为边列制动梁 CL为中列制动梁
GDLM 为钢吊车梁Q345钢。
钢结构中KL和KZ: KL表示框架梁，KZ表示抗风柱。你可以看看钢结构设计手册中有关构件的一般表示方法。
角钢：俗称角铁，是两边互相垂直成角形的长条钢材，有等边角钢和不等边角钢之分。
（1）等边的角钢：等边角钢的 两个边宽相等。其规格以“边宽×边宽×边厚”的毫米数表示。如“L30×30×3”即表示边宽为 30毫米、边厚为3毫米的等边角钢。
钢结构识图
钢结构识图，一分钟科普你！
先来明确几个概念：
钢结构为由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
钢结构图用来表示钢结构的图样。
型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。
★ 型钢的代号及标注
?
★ 钢结构中型钢的连接方法
1、焊接
2、铆接
3、螺栓连接
焊接
将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号
（1）坡口焊缝
（2）贴角焊缝
（3）塞焊缝
焊缝的图形符号和辅助符号
?
2、焊缝的标注
在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
?
焊缝的标注方法
?
焊接标注示例
?
焊缝不连续时的画法及标注
当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线
?
铆接
用铆钉将两块或两块以上的钢板连接在一起
?
铆接分类
1、工厂连接
2、现场连接
铆钉类型
?
螺栓连接
1、焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接
2、连接方法
螺栓、孔、电焊铆钉图例
?
钢梁结构图
钢梁常用于大、中跨度桥梁中
钢梁的种类
1、钢板梁
2、钢桁梁
★ 下承式简支栓焊梁
?
★ 钢梁结构图的内容
1、设计轮廓图
2、节点图
3、杆件图
4、零件图
★ 设计轮廓图
?
★ 节点图
?
★ 节点构造图
?
★ 拼接板、填板的拼装
?
★ 立体图
?
★ 节点板详图
?
★ 杆件图
?
★ 零件图
?
钢屋架结构图
★ 概述
1、钢屋架
2、钢屋架结构图
屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★ 屋架简图
1、屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
2、比例：1：100、1：200
3、单线条表示，杆件长度直接注在单线条旁边。
?
★ 屋架详图
1、图样：立面图，上弦实形辅助投影，剖面断面图。
