H3C S5024P-EI千兆以太网交换机 快速入门
3.3 登录Web设置页面 ···································································· 3-6 4 故障排除······························································································ 4-1 5 附录 - 系统规格 ··················································································· 5-1 6 附录 - 端口属性 ··················································································· 6-1
1: 电源接口
2: 接地柱
S5024P-EI 没有电源开关，连接电源线相当于直接给交换机通电。
资料获取方式
您可以通过H3C网站（）获取最新的产品资料： H3C 网站与产品资料相关的主要栏目介绍如下： z [服务支持/文档中心]：可以获取硬件安装类、软件升级类、配置
类或维护类等产品资料。 z [产品技术]：可以获取产品介绍和技术介绍的文档，包括产品相
关介绍、技术介绍等。 z [服务支持/软件下载]：可以获取与软件版本配套的资料。
技术支持
用户支持邮箱：SMB@ 技术支持热线电话：400-810-0504（手机、固话均可拨打） 网址：
资料意见反馈
如果您在使用过程中发现产品资料的任何问题，可以通过以下方式 反馈： E-mail：info@ 感谢您的反馈，让我们做得更好！
读者对象
本手册主要适用于如下工程师： z 网络规划人员 z 现场技术支持与维护人员 z 负责网络配置和维护的网络管理员
本书约定
1.图形界面格式约定
格式
意义
<>
带尖括号“< >”表示按钮名，如“单击<确定>按钮”。
[]
带方括号“[ ]”表示窗口名、菜单名和数据表，如“弹 出[新建用户、Aolynk、
、H3Care、
、TOP G、
、
IRF、NetPilot、Neocean、NeoVTL、SecPro、SecPoint、SecEngine、 SecPath、Comware、Secware、Storware、NQA、VVG、V2G、 VnG、PSPT、XGbus、N-Bus、TiGem、InnoVision、HUASAN、
H3C S5024P-EI 千兆以太网交换机 快速入门
杭州华三通信技术有限公司 资料版本：5PW101-20110512
Copyright © 2011 杭州华三通信技术有限公司及其许可者 版权所 有，保留一切权利。
未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内 容的部分或全部，并不得以任何形式传播。
6.1 千兆以太网端口属性································································· 6-1 6.2 SFP光模块接口属性 ································································· 6-1 6.3 配置口属性(Console)································································ 6-2 7 附录 - 资料及售后服务导航 ································································· 7-1 8 附录 - 产品中有毒有害物质清单全集··················································· 8-1
华三均为杭州华三通信技术有限公司的商标。对于本手册中出现的
其它公司的商标、产品标识及商品名称，由各自权利人拥有。
由于产品版本升级或其他原因，本手册内容有可能变更。H3C 保留 在没有任何通知或者提示的情况下对本手册的内容进行修改的权 利。本手册仅作为使用指导，H3C 尽全力在本手册中提供准确的信 息，但是 H3C 并不确保手册内容完全没有错误，本手册中的所有陈 述、信息和建议也不构成任何明示或暗示的担保。
3 通过Web页面登录S5024P-EI ····························································· 3-1 3.1 准备工作 ··················································································· 3-1 3.2 建立网络连接············································································ 3-1 3.2.1 设置管理计算机的静态IP地址 ········································ 3-1 3.2.2 使用Ping命令确认网络连通性········································ 3-4 3.2.3 取消代理服务器 ····························································· 3-5
1-1
1.2 外观示意图
1.2.1 前面板
S5024P-EI 的前面板如下图所示。 图1-1 S5024P-EI 前面板示意图
1: 千兆以太网端口 4: Console 口
2: 千兆 SFP 光模块接口 5: Power 指示灯
3: 端口指示灯
1.2.2 后面板
S5024P-EI 的后面板如下图所示。 图1-2 S5024P-EI 后面板示意图
2 安装S5024P-EI ··················································································· 2-1 2.1 装箱清单 ··················································································· 2-1 2.2 安装注意事项············································································ 2-1 2.3 安装交换机 ··············································································· 2-3 2.3.1 安装交换机到 19 英寸标准机柜······································ 2-3 2.3.2 安装交换机到工作台 ······················································ 2-5 2.4 连接线缆 ··················································································· 2-5 2.4.1 连接网线 ········································································ 2-5 2.4.2 安装SFP光模块及连接光纤············································ 2-6 2.4.3 连接配置线缆 ································································· 2-7 2.4.4 连接电源线····································································· 2-8
意义
多级菜单用“/”隔开。如[文件/新建/文件夹]多级菜单 表示[文件]菜单下的[新建]子菜单下的[文件夹]菜单项。
2.各类标志 本书还采用各种醒目标志来表示在操作过程中应该特别注意的地 方，这些标志的意义如下：
提醒操作中应注意的事项，不当的操作可能会导致 数据丢失或者设备损坏。
对操作内容的描述进行必要的补充和说明。
ii
1 产品介绍
本手册主要介绍产品的硬件相关信息及安装过程，同时指导您如何 快速地登录产品的Web设置页面进行管理。有关产品具体功能特性 的介绍、维护等相关操作可通过“附录 - 资料及售后服务导航”获 取相应的文档进行查看。
1.1 概述
H3C S5024P-EI 交换机（以下简称 S5024P-EI）是 H3C 公司自主 开发研制的千兆以太网交换机产品，具备丰富的业务特性，主要定 位于中小企业、教育网和网吧的汇聚或接入，提供千兆到桌面的应 用。 S5024P-EI提供 24 个 10/100/1000Base-T自协商的以太网端口、2 个千兆Combo口（即光口和电口复用）和一个Console口。详细的 设备规格请参见“5 附录 - 系统规格”。
环境保护
本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃 置应遵照相关国家法律、法规要求进行。
前言
《H3C S5024P-EI 千兆以太网交换机 快速入门》主要介绍了产品的 形态、定位、硬件安装以及初始登录等相关信息。 前言部分包含如下内容： z 读者对象 z 本书约定 z 资料获取方式 z 技术支持 z 资料意见反馈
目录
1 产品介绍······························································································ 1-1 1.1 概述 ·························································································· 1-1 1.2 外观示意图 ··············································································· 1-2 1.2.1 前面板 ············································································ 1-2 1.2.2 后面板 ············································································ 1-2 1.3 端口用途 ··················································································· 1-3 1.4 指示灯含义 ··············································································· 1-3
H3C S5500-EI系列以太网交换机操作手册
H3C交换机操作手册

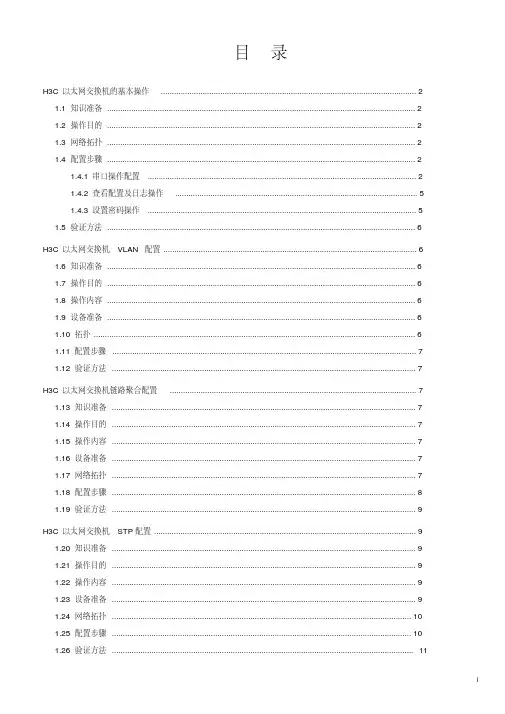

目录H3C以太网交换机的基本操作 (2)1.1 知识准备 (2)1.2 操作目的 (2)1.3 网络拓扑 (2)1.4 配置步骤 (2)1.4.1 串口操作配置 (2)1.4.2 查看配置及日志操作 (5)1.4.3 设置密码操作 (5)1.5 验证方法 (6)H3C以太网交换机VLAN配置 (6)1.6 知识准备 (6)1.7 操作目的 (6)1.8 操作内容 (6)1.9 设备准备 (6)1.10 拓扑 (6)1.11 配置步骤 (7)1.12 验证方法 (7)H3C以太网交换机链路聚合配置 (7)1.13 知识准备 (7)1.14 操作目的 (7)1.15 操作内容 (7)1.16 设备准备 (7)1.17 网络拓扑 (7)1.18 配置步骤 (8)1.19 验证方法 (9)H3C以太网交换机STP配置 (9)1.20 知识准备 (9)1.21 操作目的 (9)1.22 操作内容 (9)1.23 设备准备 (9)1.24 网络拓扑 (10)1.25 配置步骤 (10)1.26 验证方法 (11)H3C以太网交换机VRRP配置 (11)1.27 知识准备 (11)1.28 操作目的 (11)1.29 操作内容 (11)1.30 设备准备 (11)1.31 网络拓扑 (12)1.32 配置步骤 (12)1.33 验证方法 (14)H3C以太网交换机镜像配置 (14)1.34 知识准备 (14)1.35 操作目的 (14)1.36 操作内容 (14)1.37 设备准备 (14)1.38 网络拓扑 (14)1.39 配置步骤 (15)1.40 验证方法 (15)H3C以太网交换机路由配置 (16)1.41 知识准备 (16)1.42 操作目的 (16)1.43 操作内容 (16)1.44 设备准备 (16)1.45 网络拓扑 (16)1.46 配置步骤 (16)1.47 验证方法 (17)H3C以太网交换机ACL配置 (17)1.48 知识准备 (17)1.49 操作目的 (18)1.50 操作内容 (18)1.51 网路拓扑 (18)1.52 配置步骤 (18)1.53 验证方法 (18)实验一H3C以太网交换机的基本操作备注：H3C以太网交换机采用统一软件平台VRP，交换机命令完全相同。
H3C 以太网交换机配置操作手册V1.0(正稿)7.doc
H3C 以太网交换机配置操作手册V1.0(正稿)7H3C S5120-24P/48P-EI以太交换机配置手册目录1背景描述(3)2此配置手册使用范围(3)3H3C S5120系列交换机登陆初始配置(3)3.1使用console口登陆方式(3)4如何创建Vlan？(5)4.1创建一个基于端口的Vlan (5)5如何配置trunk？(6)5.1静态链路聚合的配置方法(6)5.2动态链路聚合的配置发法(6)6开启端口Flow-control 、Spanning-Tree、和Edged-port (7) 7如何保存已经更改的设置？(8)1背景描述H3C交换机从5100升级到5120后，配置命令有了较大的改变，本手册根据H3C新版交换机操作系统命令进行配置指导。
旨在指导大洋系统工程师正确配置和使用H3C交换机。
2此配置手册使用范围此配置手册使用于H3C S5120系列交换机，如是其他系列交换机，请先参考操作手册。
此配置手册介绍了H3C S5120交换机初始配置，VLAN设置，trunk设置、spanning-tree 设置、portfast设置方法。
其他功能设置请参考交换机操作手册3H3C S5120系列交换机登陆初始配置3.1 使用console口登陆方式第一步：如图2-1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。
PC通过Console口搭建本地配置环境第二步：在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows 9X/Windows 2000/Windows XP的超级终端等，以下配置以Windows XP为例），选择与交换机相连的串口，设置终端通信参数：传输速率为9600bit/s、8位数据位、1位停止位、无校验和无流控，如图2-2至图2-4所示。
新建连接连接端口设置端口通信参数设置第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如），如图2-5所示。
H3C S5120-EI系列以太网交换机 安装手册
S5024P
1产品概述
H3C S5024P以太网交换机是H3C公司自主开发的支持Web管理的二层线速以太网交换产品，是为要求具备高性能且易于安装的网络环境而设计的智能型交换机。
S5024P提供24个千兆以太网端口、4个千兆SFP端口（与后4个千兆以太网端口复用）以及一个Console端口。
该交换机可以通过console口、telnet 以及web方式登录进行配置，支持VLAN划分、端口双向镜像、端口+MAC地址绑定和端口聚合等功能。
2产品特点
符合IEEE802.3、IEEE802.3u、IEEE802.3ab/z和IEEE802.3x标准
支持端口流量控制，符合IEEE 802.3x
提供24个10/100/1000M自适应以太网端口，支持端口自动翻转（Auto MDI/MDIX）、4个1000M SFP端口（与最后4个1000M电口复用）及1个Console 口
最多支持255个符合IEEE 802.1q标准的VLAN，VLAN ID 1－4094可配；最多支持24个基于端口的VLAN
端口汇聚：支持整机最多4组，每组最多24个端口
支持基于端口的带宽控制，最小粒度为25Mbps
支持IEEE 802.1p优先级、IP优先级和DSCP优先级，支持SP队列调度，支持每端口2个优先级队列；
支持广播风暴抑制
支持端口镜像功能
支持端口绑定
支持端口收发报文统计
支持MAC地址老化时间设置
提供命令行接口管理和Web管理
支持交换机系统软件的升级
内置通用电源，1U钢壳，19英寸标准机架结构，可上机架。
3产品规格。
H3C S5000P系列以太网交换机 用户手册(V1.05
维护
支持 Telnet 远程维护 支持 ping（Packet Internet Groper） 支持 802.1p 优先级
QoS（Quality of Service，服务质量）
支持严格优先级（SP）、加权轮巡调度（WRR） 支持每端口 4 个优先级队列 支持基于端口的带宽控制，最小粒度 25Mbit/s，共 32 等级 支持风暴抑制
图 2-1 通过 Console 口搭建本地配置环境
2. 配置终端参数 (1) 打开计算机， 在计算机 Windows 界面上点击[开始/(所有)程序/附件/通讯]， 运行终端仿真程序，建立新的连接。以 Windows XP 的超级终端为例，如 图 2-2 所示， 在 “名称” 文本框中键入新建连接的名称， 单击<确定>按钮。
第 1 章 产品介绍
1.1 产品简介
H3C S5000P 系列以太网交换机（以下简称 S5000P）是主要定位于企业网和 城域网桌面接入级的千兆交换机，根据用户对端口的不同需要提供 16/24 个千 兆以太网端口，上行 4 个千兆 Combo SFP 接口。根据对传送距离的不同要求， 用 户 可 灵 活 地 选 择 1000BASE-LX 、 1000BASE-SX 、 1000BASE-T 、 1000BASE-ZX 等多种接口类型。 H3C S5000P 系列以太网交换机目前包含型号如下：
图 2-2 新建连接
(2)
选择连接串口。如图 2-3 所示，在“连接时使用”下拉表单中选择进行 连接的串口（注意选择的串口应与配置电缆实际连接的串口相一致），单 击<确定>按钮。
图 2-3 连接端口设置
(3)
设置串口参数。如图 2-4 所示，在串口的属性对话框中设置波特率为 9600bit/s，数据位为 8，奇偶校验为无，停止位为 1，数据流控制为无。 单击<确定>按钮，进入[超级终端]窗口。
H3C_S5000PV2-EI系列千兆以太网交换机_快速入门-5PW102-整本手册
步骤1
步骤2 步骤3 步骤4
将随机附带的电源线的一端准确到位地插入到设备的交流电源 插孔上。 安装电源线卡钩。 用电源线卡钩固定好电源线，防止电源线脱落。 将电源线的另一端连接到外部的交流电源插座上。
9
登录设备
S5000PV2-EI 具有 Web 网管功能，您可以通过 Web 页面非常直观地管 理、维护 S5000PV2-EI。
○
○
○
○
○
○
○
○
○
○
○
○
○
○
×
Hale Waihona Puke ○○○○
○
○
○
○
○
○
○
○
○
○
多溴二 苯醚 PBDE
○
○ ○ ○ ○ ○ ○ ○ ○
14
有害物质
部件名称 内存条
铅 Pb ×
汞 Hg ○
镉 Cd ○
六价铬 C（r VI）
多溴 联苯
PBB
○
○
多溴二 苯醚 PBDE
○
天线
×
○
○
○
○
○
连接件/紧固 件/散热件
×
○
○
○
○
○
本表格依据 SJ/T 11364 的规定编制。
(2) 将网线的两端分别插到 S5000PV2-EI 的两 个以太网端口上，如果该两个端口对应的指 示灯都亮，表示网线正常；否则该网线可能 存在问题，请更换网线重新尝试
11
常见问题
不能通过 Web 设置页 面登录 S5000PV2-EI
故障排除
(1) 使用 MS-DOS 方式的 ping 命令检查网络连 接
华为_QUIDWAY_S5024P交换机IP-SAN配置手册
华为Quidway S5024P交换机配置手册
使用华为Quidway S5024P交换机在组建IP-SAN环境的时候时，我们需要对各端口进行一些设置，其步骤如下所示：
注：删除交换机的配置命令时，我们可以在创建配置界面下使用undo命令删除配置；
1.先通过开始到→附件→通讯→超级终端，就会出现一个新建连接的对话框，在名称处
输入huawei,点击确定：
图一
2.在弹出的界面中选择我们所连接的COM口，如图为COM1,之后点击确定：
图二
3.在弹出的界面中点击还原为默认值，会自动变为图三所示界面，点击确定，即进入华
为交换机用户界面：
图三
4.在该界面中输入system命令，进入华为交换机的配置界面，如图：
图四
5.输入interface G0/端口号，即可进入我们想要配置的端口，图例中为23端口，如图：
图五
6.在交换机端口界面中输入flow命令（意为将交换机的流控打开），回车，会看到该端
口先down,再up,之此该端口的流控设置即以生效，如图：
图六
图七
7.输入quit退出该端口的设置界面，并按照如上方式对所有端口均执行flow命令，全
部设置完成之后，输入quit，退到用户界面如图：
图八
8.在用户界面输入save，将我们所有的设置保存生效，
图九
图十
图十一
至此，对该交换机的设置就已经完成了；。
H3C S5024P汇聚
本帖最后由gcz850830 于2010-1-25 00:47 编辑双网卡汇聚详细图文教程首先先看下我汇聚好的设备管理器图集成的两块网卡都是INTEL 82574L的安装最新的网卡驱动会自动把INTEL分组的功能集成进去因为服务器正在带机运行所以不能为大家做各个步骤的详细图1、安装INTEL的网卡驱动（我安装的是14.4）2、驱动完毕后在设备管理器里右键点INTEL的网卡，选属性3、属性里选分组4、选与其他适配器分区，选新组5、组名随便添，例如：易游无盘分组，下一步6、钩选你要搭建负载的网卡，下一步7、选择组模式，模式选适应性负载平衡，如果你的交换机支持链路聚合，选静态链路聚合也可以（我的交换机支持所以我选择的是静态交换机型号H3C S5024P）8、设置你的组，选择主、从卡有些朋友汇聚好后问为什么汇聚好的是1G而不是2G 别急交换机那里还需要设置的不过首先你的交换机要支持聚合功能下面来看看交换机注：新建端口汇聚时，汇聚端口类型应设为一致，而且端口的工作速率不能设为自协商，且不同速率的端口不能配置为同一个汇聚组，聚合组中的所有端口必须为全双工（FULL）。
开始我就犯了这个错误没有调整结果百试不成功我的服务器在交换机上接口为6 and 23在端口设置里设置如图两个端口都设置好后转到端口汇聚功能页勾选你刚才设置的两个端口到汇聚组1 如图H3C有4种汇聚算法：1：SA（源MAC地址）2：DA（目的MAC地址）3：SA+DA4：SA+DA+IP 每中汇聚方法适应不同类型网络，需要根据实际情况做出选择。
否则将会导致严重的网络问题。
端口名：对应端口的名称普通组：设置该端口为非汇聚组汇聚组：设置该端口为汇聚组我这里使用的是第三种算法SA+DA 也就是源MAC地址+目的MAC地址这样我们就完成了交换机的汇聚功能配置在选择组类型时候会出现很多类型下面给大家列出各种类型的说明高级网络服务(ANS) 组类型适配器容错适应性负载平衡静态链接聚合IEEE 802.3ad 动态链接聚合交换器容错注意：每一类ANS 组需要至少一个英特尔? 服务器适配器或英特尔集成连接。
H3CS5500-EI系列以太网交换机操纵说明材料
