定向钻与顶管施工费用的对比分析
顶管及定向钻
顶管施工的分类
• 敞开式：手掘式，挤压式 • 封闭式：泥水平衡，土压平衡
顶管施工 • • 工作坑设置 接受坑设置 顶进后座及坑内工作平台搭拆 顶进设备安拆 中继间安拆 触变泥浆减阻 套环安装 管道顶进 洞口止水处理 余方弃置
工作坑的施工
• 正向施工 • 逆向施工
钢板支撑
• 没有钢支护平面图的计算面积并套用工作坑支撑安拆定额 • 有图纸的要根据图纸计算
逆向施工
• 先挖土后浇筑混凝土支护
工作坑需要计算的工程量
• 土方开挖 • 混凝土支护 • 钢筋 • 余土外运
中继间
顶管及定向钻工程造价
定向钻施工
• 定向钻是工程技术行业的一种管道施工工艺，一般多用于石油、 天然气以及一些市政管道建设，由大型的定向钻机进行钻孔、扩 孔、清孔等过程以后再进行管道回拖。。
定向钻向施工步骤
• 钻孔 • 扩孔 • 管道连接 • 管线回拖
水平钻机定向管线铺设
• 钻导向孔：按穿越长度100米，200米，300米三种步距。 • 预扩孔：管径DN100以内不扩孔，管径按DN200,300,400,500,600 五种步距 • 管线回拖：管径按DN100,200,300,400,500,600六种步距。 • 穿越管线长度：按自然地面入土点到出土点的穿越距离，再加6 米（两侧各加3米）。
顶管施工
• 顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的管 道埋设施工技术。顶管法施工就是在工作坑内借助于顶进设备产 生的顶力，克服管道与周围土壤的摩擦力，将管道按设计的坡度 顶入土中，并将土方运走。一节管子完成顶入土层之后，再下第 二节管子继续顶进。其原理是借助于主顶油缸及管道间、中继间 等推力，把工具管或掘进机从工作坑内穿过土层一直推进到接收 坑内吊起。管道紧随工具管或掘进机后，埋设在两坑之间。采用 该技术施工，能节约一大笔征地拆迁费用、减少对环境污染和道 路的堵塞，具有显著的经济效益和社会效益。
沿海地区定向钻与顶管施工的对比分析
TECHNOLOGY WIND[摘要]近几年，沿海工业园区的建设掀起了高潮，过公路、过河等各种穿越工程也相应增多，文章通过实际工程案例，从工程自身因素以及外部环境因素对定向钻拉管施工与顶管施工的优缺点及适用性进行对比分析，为沿海施工穿越工程技术选择上提供可靠的参考。
[关键词]定向钻；顶管；沿海沿海地区定向钻与顶管施工的对比分析高英杰（唐山旭阳化工有限公司，河北唐山063600）随着沿海工业园区建设的迅速发展，管道铺设过程中不可避免的遇见穿越公路、铁路、河流等穿越工程，目前，大开挖式施工由于破坏路面、影响交通，一般不被政府部门批准，非开挖技术已成建设单位的首选，本文结合实际案例，对定向钻拉管与顶管施工这两种最常用的施工方式进行对比分析，寻求适合沿海地区的施工方案。
1定向钻与顶管施工方法简介1.1定向钻施工1.1.1简介非开挖定向穿越施工技术是在不开挖地表的情况下，用导向钻进技术，将一无线电发射器（探头）置入钻头盒内，导向钻进过程中，地面接收仪随时显示钻头的深度、倾角、温度等数据。
施工技术人员在地面导航仪的引导下，从起点向终点钻出一个与设计轨迹相吻合的导向孔，然后用合适的钻头回扩成与拟铺管线尺寸匹配的通道，扩孔直径为铺设管径的1.2~1.5倍，再利用定向钻机把管线拖入孔中，完成铺设任务。
施工工艺流程：钻孔布置———轨迹设计———轨迹标定———钻机就位———开挖工作坑———导向钻进———回扩———回拖铺管———检查验收。
1.1.2适用范围一般适用于管径DN300~DN1200mm 的钢管、PE 管，最大铺管长度可达1500米。
1.2顶管施工1.2.1简介所谓顶管法施工，即是在工作坑内借助于顶进设备产生的顶力，克服管道与周围土壤的摩擦力，将管道以设计的坡度顶入土中，并将土方运走。
一节管子完成顶入土层之后，再下第二节管子继续顶进。
其原理是借助于主顶油缸及管道间、中继间等推力，把工具管或掘进机从工作坑内穿过土层一直推进到接受坑内吊起，与此同时，把紧随工具管或掘进机后管道埋设在两坑之间。

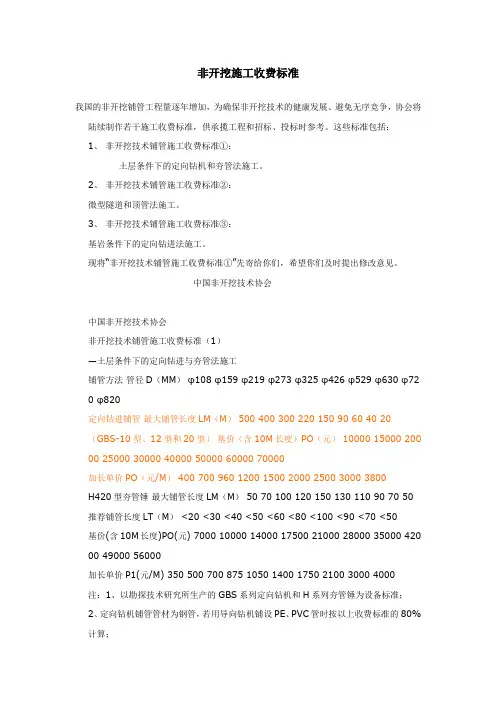

非开挖施工收费标准
非开挖施工收费标准我国的非开挖铺管工程量逐年增加，为确保非开挖技术的健康发展、避免无序竞争，协会将陆续制作若干施工收费标准，供承揽工程和招标、投标时参考。
这些标准包括：1、非开挖技术铺管施工收费标准①：土层条件下的定向钻机和夯管法施工。
2、非开挖技术铺管施工收费标准②：微型隧道和顶管法施工。
3、非开挖技术铺管施工收费标准③：基岩条件下的定向钻进法施工。
现将“非开挖技术铺管施工收费标准①”先寄给你们，希望你们及时提出修改意见。
中国非开挖技术协会中国非开挖技术协会非开挖技术铺管施工收费标准（1）—土层条件下的定向钻进与夯管法施工铺管方法管径D（MM）φ108φ159φ219φ273φ325φ426φ529φ630φ720 φ820定向钻进铺管最大铺管长度LM（M） 500 400 300 220 150 90 60 40 20（GBS-10型、12型和20型）基价（含10M长度）PO（元） 10000 15000 20000 25000 30000 40000 50000 60000 70000加长单价PO（元/M） 400 700 960 1200 1500 2000 2500 3000 3800H420型夯管锤最大铺管长度LM（M） 50 70 100 120 150 130 110 90 70 50 推荐铺管长度LT（M） <20 <30 <40 <50 <60 <80 <100 <90 <70 <50 基价(含10M长度)PO(元) 7000 10000 14000 17500 21000 28000 35000 42000 49000 56000加长单价P1(元/M) 350 500 700 875 1050 1400 1750 2100 3000 4000 注：1、以勘探技术研究所生产的GBS系列定向钻机和H系列夯管锤为设备标准；2、定向钻机铺管管材为钢管，若用导向钻机铺设PE、PVC管时按以上收费标准的80%计算；3、夯管锤铺管只用于直线钢管的铺设，铺管精度在表中推荐的铺管长度范围内有保证；使用气动矛的收费可参考此标准；4、以上收费标准不包括管道材料、焊接防腐的费用；不含基坑开挖、支护及杂土清运、回填等费用。
水平定向钻和顶管法在管道穿越道路的比较
水平定向钻和顶管法在管道穿越道路的比较摘要：结合工程实例，对水平定向钻和顶管方案在燃气管道穿越道路工程中的应用进行比较。
对于工期紧张的工程，应优先选择水平定向钻方案；若基于降低造价，则优先选择顶管方案。
关键词：燃气管道工程；非开挖技术；穿越道路；水平定向钻；顶管Comparison between Horizontal Directional Drilling and Pipe Jacking in Pipeline Crossing HighwayAbstract：The principles and merits and faults of horizontal directional drilling sche me and pipe jacking scheme are introduced．The applications of the two schemes in gas pip eline crossing highway are compared by all engineering case．For tight schedule project，the horizontal directional drilling scheme should be recommended，while for economic reas on，the pipe jacking scheme is preferred．Key words：gas pipeline project；trenchless technology；crossing highway： horizontal directional drilling；pipe jacking1概述在城市建设中，燃气管道不可避免地要穿越城市道路。
近年来，由于城市的高速发展，现代文明意识和环保意识的逐渐加强，人们对施工所造成的影响及污染也愈发重视起来。
燃气管道穿越高速公路施工——顶管施工
燃气管道穿越高速公路施工——顶管施工摘要：本文结合实际工程，简单介绍燃气管道穿越高速公路的常用工法，包括定向钻法、夯管法和顶管法，通过方案比选，最终选择合适的穿越方法。
关键词：燃气；穿越；高速公路；顶管中图分类号：文献标志码：文章编号：当前我国经济高质量平稳发展，尤其在基础建设方面，油气管道与高速公路交叉的情况时有发生。
燃气管道穿越高速公路时，一般不允许大开挖敷设管道，通常采用非开挖工法进行施工，避免影响交通。
本文结合实际工程，介绍定向钻、夯管、顶管三种穿越工艺，通过方案比选，最终选择合适的穿越方法。
项目简介花都至东莞高速公路位于广东省广州市境内，推荐路线大致呈东西走向，起点位于广州市机场高速太成立交，终点接入增莞深高速，全长65.186km。
通过摸查、物探确认，在起点太成立交附近存在现状中压燃气管线。
为了提供太成立交的施工场地和保障燃气管道的安全运行，决定对燃气管道进行迁改。
1. 根据燃气迁改方案，新建中压燃气管道需穿越现状高速路（G45大广高速、S41机场高速）两次，穿越的道路宽度约100m，燃气管道规格是D426X7的螺旋焊管。
考虑高速公路不能中断交通，拟采用非开挖工艺进行穿越。
常用的非开挖工艺有定向钻法、夯管法、顶管法等，笔者将简单介绍上述三种穿越工艺，并结合实际工程进行探讨。
穿越方式简介定向钻法2. 按照开始设计的地下铺管轨迹，钻一个小口径先导孔，然后在先导孔出口端的钻杆顶部安装扩孔器进行回拉扩孔，扩孔尺寸满足要求后，开始回拉铺设燃气管线。
施工顺序大致有以下几步：地质勘探、轨迹设计、钻液配制、钻导向孔、回拉扩孔铺管、清场等。
2.1. 夯管法夯管法是采用夯管锤加互锁导向装置进行施工的方法。
夯管锤是一种能夯进空心钢管的设备，其基本原理是以压缩空气或液压油为动力，将待铺设的钢管沿导向钢轨和互锁装置直接振动夯入地层，随着钢管的推进，被切割的泥土进入钢管内，等钢管抵达目标位置后，将管中的土芯排除从而实现铺管，钢管在夯进过程中边夯进边焊接，进入钢管内的土可采用压缩空气、高压水射流、螺旋钻、人工掏土等方法进行清理。
管道顶管施工与明挖施工技术经济比较分析
—
１ ． ２ 施 工技 术对 比分析 １ ． ２ ． １顶管 施 工工 艺及 要 点 （ １ ） 工 作井 、 接 收 井 采用沉井 、 逆筑法或密扣钢板桩支护明挖施工。 顶管工作井的位 置设置应便于 排水 、 出土和运输 ， 并对地 Ｅ 与地 下建 筑物、 构筑物易于采取保护和安全生产措施。 （ ２ ） 设备 安 装 导轨 安装 应牢固 、 顺直 、 平行、 等高 ， 其纵坡与管道设计坡度一致 ； 千斤顶安装 须固定在 支架上 ， 并与管道 中心的垂线对 称 ， 其合力 的作用 点在 管道 中心 的垂 线 上； 油泵 应与千斤 顶相匹配 ； 顶铁应有足 够的 刚度 ， 并且顶铁 的相邻面相互 垂直 。 （ ３ ） 顶 进
工 业 技术
Ｃ ｈ ｉ ｎ ａ ｓ ｃｉ ｅ ｎ ｃ ｅ ａ ｎｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｒｅ ｖｉ ｅ ｗ
＂ ４ Ｉ Ｉ
管 道 顶 管 施 工 与 明挖 施 工 技 术 经 济 比较 分析
赵 琦
１ １ ６ ０ ３ ３ ） （ 中 国铁建 十三 局 集 团第一 工 程有 限公 司 辽 宁大 连 ［ 摘 要】 目前随着 非开挖 技术 日益得 到社会 的认 同与重视 ， 所 以顶管 工程 出现了方 兴未艾 的局面 。 在 管道工程 实践 申明挖施 工与顶 管施工都 各具 千秋 ， 在进行 抉 择施工方 案时 ， 究竟采取 何方案常 常困扰着 工程技术 人员 。 本 文综合 两种施 工工艺的优 缺点并就 其经济性 进行对 比分 析 ， 得 出有益 的结论 ， 可 供工程 技术 人员决 策。 ［ 关键 词】 顶 管 明挖 施 工方 案 中图分 类号 ： Ｔ Ｖ５ ２ ３ 文献标 识码 ： Ａ 文章编 号 ： １ ０ ０ ９ － ９ １ ４ ｘ （ ２ ０ １ ３ ） １ ４ － ０ ｏ ３ ３ － ０ ２
受限场地市政管道先导式定向钻拉顶管施工工法
受限场地市政管道先导式定向钻拉顶管施工工法一、前言城市建设和维护中，管道的铺设是必不可少的工作。
然而，受限场地施工成为了很多工程师所面临的困难。
此时，市政管道先导式定向钻拉顶管施工工法就成为了一种很好的解决方案。
市政管道先导式定向钻拉顶管施工工法是一种先导式的、不开挖的管道安装技术，它具有高效、安全等特点，能够满足管道在复杂或受限制的地方进行施工的需要。
本文将对市政管道先导式定向钻拉顶管施工工法作详细介绍。
二、工法特点市政管道先导式定向钻拉顶管施工工法主要是以钻孔的方式在地下进行管道铺设，其具有以下特点：1.不开挖：不需要进行开挖，不会对地面造成损坏，不会对城市环境造成破坏。
2.高效：相比传统的开挖工法，市政管道先导式定向钻拉顶管施工工法具有更快的施工速度，能够缩短施工周期，提高工作效率。
3.安全：施工全过程都在地下进行，避免了施工员工进行高空作业和接触危险物质的风险。
4.节约成本：减少了开挖和填土的流程，节约了成本。
5.可扩展性强：能够适应较长的管道长度和复杂的城市环境。
三、适应范围市政管道先导式定向钻拉顶管施工工法适用于以下场景：1.地下管道铺设较长，并且有许多障碍物。
2.地下管道铺设需要在复杂环境中进行。
3.地面需保留完好无损的情况下进行管道铺设。
4.需要在繁忙道路、市区等重要地点进行施工。
四、工艺原理1.引导钻机开孔：首先，在需要铺设管道的地方，引导钻机进行钻孔，并在钻孔过程中提前预留好顶管的空间。
2.拉伸顶管：钻孔完成后，使用拉伸顶管工具，将顶管拉伸到之前预留的空间中，形成管道。
3.加固管道：在管道内部注入水泥浆或灌浆材料，使管道加固，具有更强的抗压和抗拉性能。
五、施工工艺1.土层勘测：现场施工前需要对所铺设的地区进行勘测，测量地下土壤构成，了解地质情况和地下障碍物分布情况等信息。
2.地面切口：在需要铺设管道的区域，进行地面切口，为工程师提供施工空间。
3.对接准备：准备好钻机，针对预留空间的深度分层钻孔，打通管道，并预留顶管拔起的强度。
顶管和明挖施工造价平衡点分析
在市政管道工程中，制约管道敷设施工工艺方案 的因素往往包括工程投资、施工现场情况及其他施工 技术限制等。目前大部分的市政基础设施建设投资来 源于财政资金，而市政工程规模较大，占用的投资比 例较大，因此在决策投资阶段，工程投资是必不可少 的考虑因素。施工的实际现场情况也是重要的影响因 素，部分交通繁忙的重要枢纽地段或邻近建筑物较多 不适合进行明挖施工的时候，顶管施工成为了较为经 济性的替代方案。
理论பைடு நூலகம்讨
顶管和明挖施工造价平衡点分析
□文/安徽省城建设计研究总院股份有限公司华南分公司 余晓芬
近年来，随着城市基础设施的快速发展，市政管 道工程开始翻新改造，政府投资日益扩大。当选择施 工工艺时，除工程投资外，实际施工情况也是重要的 考虑因素。常用的市政管道敷设方法有顶管和明挖。 在减少施工造成的影响、带来更大的社会经济效益基 础上，顶管和明挖的造价平衡点分析成为了市政基础 设施建设的重要决策依据。
明挖施工工序主要包括破除路面、管沟挖土方、 管沟支护、管道垫层砌筑、管道敷设、管沟回填、恢 复路面等。
从施工工艺上看，顶管的造价较高。但实际上， 明挖施工的造价并不一定会比顶管施工的造价要低， 因影响两者造价的因素不同。顶管施工的造价影响因 素主要包括管道埋深、顶进的方式等。而明挖施工的 造价影响因素主要包括管道的埋深、支护的方式、施 工措施方案及路面破除修复等。其中管道的埋深大小 及放坡坡度或支护方式对明挖施工的造价影响较大， 此部分造成的管道挖填方和路面破除及修复工程量较 大。此外项目的交通疏解措施方案也对明挖施工的造 价有一定影响，其涉及到疏解所需的人力、周转性材 料等。
16915 15695 14025 8944 8190
35
招标2019年第22期.indd 35
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万方数据
万方数据
万方数据
定向钻与顶管施工费用的对比分析
作者：胡瑛
作者单位：上海燃气工程设计研究有限公司
刊名：
上海煤气
英文刊名：SHANGHAI GAS
年，卷(期)：2010，""(2)
被引用次数：0次
1.期刊论文史兴全西气东输管道工程大型穿越遇到的技术难题及其对策-石油工程建设2005,31(1)
西气东输管道工程南京三江口盾构穿越、郑州黄河定向钻穿越和黄河顶管穿越遇到了很多难题:如在南京三江口盾构穿越中,遇到地层泥泞承压能力低、盾构机盾尾漏水以及穿越卵砾石层等难题;在郑州黄河北岸定向钻穿越中,钻具意外扭断脱落;在黄河顸管穿越中,遇到主管发送以及在套管中固管稳管等难题.通过采取切实可行的措施,这些难题都安全有效地得到解决.文章介绍了对这些难题的分析及解决方法.
2.期刊论文郑海军.黄永场宏伟的跨越--中国石油天然气管道建设大势鸟瞰-石油工业技术监督2004,20(6)
红花套长江盾构工程竣工
长江红花套盾构穿越是忠武线的咽喉工程,穿越长度1400m,隧道口径3.2m,地质条件异常复杂.在工程前期论证中,跨越、定向钻穿越、顶管穿越等方案都因地质条件复杂、风险因素较高等原因被否定,最后决定采用最先进的盾构穿越技术施工.
本文链接：/Periodical_shmq201002006.aspx
授权使用：浙江工商大学图书馆(zjgsdxtsg)，授权号：530d6258-de42-45aa-886d-9daa0109619a，下载时间
：2010年7月5日。
