山东大学 机械设计 轴结构改错题目
机械设计基础第16章 轴的结构改错解答
例：图所示轴的结构有哪些不合理的地方？用文字说明。
①——联轴器左端无轴端挡圈②——联轴器无周向固定（缺键）③——联轴器右端无轴向固定④——套筒过高⑤——轴头长度等于轮毂宽度⑥——齿轮无周向固定（缺键）⑦——定位轴肩过高⑧——缺调整垫片1、键无法装上3、运动件不能与静止件接触15、轴承盖不能与轴直接接触，缺少密封5、缺少密封和调节垫6、轴颈该段长度太长14、套筒外径太大7、齿轮轴向夹不紧13、键太长，且与另一键不在同一侧面12、轴肩太高8、缺少密封和调节垫11、轴承应安装成肩并肩9、多余10、轴不能与轴承盖接触2、无法定位4、箱体外面加工面与非加工面未分开例2: 分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定联轴器轴向和周向均未固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定齿轮周向未固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）齿轮轴向用套筒固定得不可靠1、轴上零件的固定2、转动件与静止件的关系联轴器与轴承盖接触1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）2、转动件与静止件的关系轴与轴承盖接触1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）箱体端面的加工面积过大1、轴上零件的固定2、转动件与静止件的关系例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定2、转动件与静止件的关系3、零件的结构工艺性轴承盖无退刀槽轴承盖外端面的加工面积过大3、零件的结构工艺性2、转动件与静止件的关系1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定2、转动件与静止件的关系3、零件的结构工艺性右轴头伸出过长4、装拆与调整轴缺少台阶，轴承装拆不便3、零件的结构工艺性2、转动件与静止件的关系1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
机械设计轴系改错
}(1)缺少调整垫片；(2)轮毂键槽结构不对；(3)与齿轮处键槽的位置不在同一角度上；(4)键槽处没有局部剖；(5)端盖孔与轴径间无间隙；(6)多一个键；—(7)齿轮左侧轴向定位不可靠；(8)齿轮右侧无轴向定位；(9)轴承安装方向不对；(10)轴承外圈定位超高；(11)轴与轴承端盖相碰。
^①轴承内圈定位过高②与轮毂相配的轴段长度应短于轮毂长度③键槽过长"④应有调整垫片⑤动静件之间应有间隙应有调整垫片⑥轴承盖处应设密封装置⑦轴段过长，不利于轴承安装，应设计为阶梯轴⑧键槽位置错误⑨联轴器轴向定位错误'>①左端轴承的左端无轴向定位②与轮毂相配的轴段长度应短于轮毂长度③与轮毂相配键槽位置错误④右端轴承的右端无轴向定位⑤右端齿轮处的键槽位置错误⑥右端齿轮处的轴径错误⑦中间齿轮相配轴段过长，不利于轴承安装，应设计为阶梯轴：…①轴端无倒角，装拆不方便；与轮毂相配的轴段长度应短于轮毂长度；②轴肩过高③轴承内圈定位过高④轴段过长，不利于轴承安装，应设计为阶梯轴⑤键槽位置错误，联轴器没有轴向定位。
（①无倒角，轴承装拆不方便；与轮毂相配的轴段长度应短于轮毂长度；②轴肩过高，轴承无法拆卸；③轮毂与轴无键联接，周向固定不可靠；④轴头过长，齿轮装拆不便；》⑤轴与轴承盖无密封件，盖孔与轴间无间隙，动静件未分开，工作时会干涉；一．齿轮轴轴系上的错误结构并改正。
（轴承采用脂润滑，齿轮采用油润滑。
）—"];￥！1.转动件与静止件接触1) 轴与端盖接触；2) 套筒与轴承外圈接触；2.轴上零件未定位、固定3) 套筒顶不住齿轮；4)联轴器没轴向固定及定位；5 )联轴器没周向固定；6)此弹性圈没有用。
3.工艺不合理 (属加工方面)7) 精加工面过长，且装拆轴承不便；8)联轴器孔未打通；9)箱体端面加工面与非加工面没有分开；10)轴肩太高，无法拆卸轴承；11)键过长，套筒无法装入。
12)无调整垫片，无法调整轴承间隙。
机械设计基础中的轴的改错
2 1
3
5 4
6
7
8 9
错误原因
① ② ③ ④ ⑤ ⑥ ⑦ 轴端过长，不便于滚动轴承装拆；轴端应倒角 滚动轴承的定位轴肩高于轴承内圈，不便于轴承拆卸 键的装配画法错误，且键槽应开在轴的同一方向上 轴段宽度应小于齿轮宽度 轴肩过高，使齿轮无法装配 滚动轴承的定位轴肩高于轴承内圈，不便于轴承拆卸 滚动轴承的装配路线过长，装拆困难，应设计非定位轴 肩，便于轴承装拆 ⑧ 带轮缺少轴向定位，应设计轴肩 ⑨ 带轮缺少轴向固定，可用轴端挡圈或圆螺母固定；轴段 宽度应小于带轮宽度
轴系结构设计改错
1
10
2
9
8
7
6
5
4
3
错误原因
① ② ③ ④ ⑤ 联轴器为盲孔 联轴器应该用键进行周向固定 联轴器缺少轴向定位 轴承端盖的孔径应大于轴径；应有密封圈 缺少调整垫片；轴承端盖与箱体的结合面应加工出 凸台或沉头座，以减少加工面积 ⑥ 键过长 ⑦ 轴承的定位套筒高于轴承内圈，不便于轴承拆卸 ⑧ 轴段的宽度应小于齿轮的宽度 ⑨ 轴承的定位轴肩高于轴承内圈，不便于轴承拆卸 ⑩ 两端固定式结构不需要弹性挡圈对轴承内圈进行固 定
机械设计结构改错题经典10题

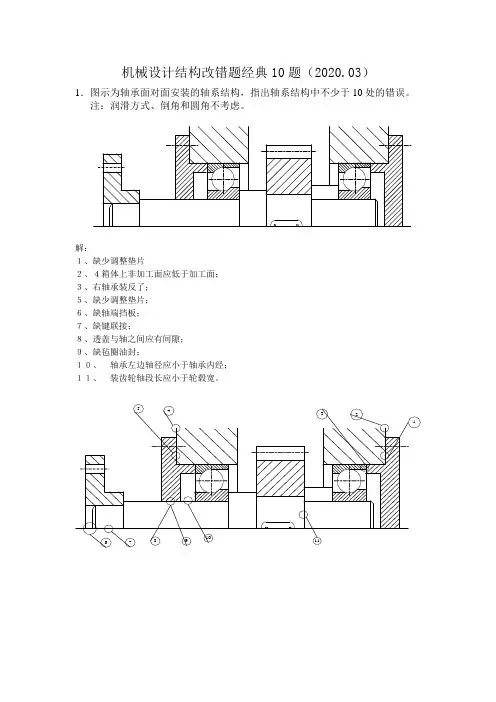

机械设计结构改错题经典10题（2020.03）1．图示为轴承面对面安装的轴系结构，指出轴系结构中不少于10处的错误。
注：润滑方式、倒角和圆角不考虑。
解：１、缺少调整垫片２、４箱体上非加工面应低于加工面；３、右轴承装反了；５、缺少调整垫片；６、缺轴端挡板；７、缺键联接；８、透盖与轴之间应有间隙；９、缺毡圈油封；１０、轴承左边轴径应小于轴承内经；１１、装齿轮轴段长应小于轮毂宽。
2 图示为小锥齿轮轴系部件结构图，齿轮采用油润滑，轴承为脂润滑。
指出途中不合理或错误的结构，在图中用序号标出，并按序号简要说明错误原因。
解：说明：①没有必要设圆螺母及轴上螺纹轴头，因齿轮上F a向右；②锥齿轮孔键槽是通的，以便于加工，且槽底与键顶面间有间隙；③轴环外径太大，应低于轴承内圈1/3厚，以方便内圈拆卸；④两轴承内圈之间的轴外径小于轴承内径，以使左轴承能装人；⑤两轴承外圈之间的套杯内径应小于轴承外径，以便于轴承定位；⑥透盖左端面与轴承外圈端面问应留间隙，以避免干涉；⑦套杯应加端环，端环左端面应加调整垫片，以调整轴系位置；⑧套杯右端面与端盖间应加密封垫，起密封作用；⑨轴用弹性挡圈改为圆螺母及防松垫片（轴上制螺纹及槽），用以调整轴承的游隙；⑩端盖内孔应加毡圈油封，起密封作用，端盖与轴间应有间隙；11 轴上螺纹右边轴径应小于螺纹外径，以方便装配；12 此处应设轴肩，对轴上零件起轴向定位作用；13 轴上两个键槽应处同一母线上，以方便加工。
3．指出轴系零部件结构中的错误，并说明错误原因。
解：1 轴上两个平键应在同一母线上；2 齿轮的联接平键长度不能超出联接轴段长；3 轴右端的轴用弹性挡圈没必要，轴可缩短；4 轴环将右轴承左端内圈全挡住了、无法拆卸，轴肩要降低到内圈外径下1/3召处；5 两个轴承端盖与箱体间应有调整垫片；6 箱体上不加工的毛坯面应比加工面低（2 处）；7 螺钉联接多处错误：①箱体上是盲螺孔，不是光孔；②螺孔有效深度应大于螺钉拧入深度；③底孔深度应大于螺纹孔深度；④弹簧垫圈开口方向画反了。
机械设计结构改错题经典10题
机械设计结构改错题经典10题（2020.03）1．图示为轴承面对面安装的轴系结构，指出轴系结构中不少于10处的错误。
注：润滑方式、倒角和圆角不考虑。
解：１、缺少调整垫片２、４箱体上非加工面应低于加工面；３、右轴承装反了；５、缺少调整垫片；６、缺轴端挡板；７、缺键联接；８、透盖与轴之间应有间隙；９、缺毡圈油封；１０、轴承左边轴径应小于轴承内经；１１、装齿轮轴段长应小于轮毂宽。
2 图示为小锥齿轮轴系部件结构图，齿轮采用油润滑，轴承为脂润滑。
指出途中不合理或错误的结构，在图中用序号标出，并按序号简要说明错误原因。
解：说明：①没有必要设圆螺母及轴上螺纹轴头，因齿轮上F a向右；②锥齿轮孔键槽是通的，以便于加工，且槽底与键顶面间有间隙；③轴环外径太大，应低于轴承内圈1/3厚，以方便内圈拆卸；④两轴承内圈之间的轴外径小于轴承内径，以使左轴承能装人；⑤两轴承外圈之间的套杯内径应小于轴承外径，以便于轴承定位；⑥透盖左端面与轴承外圈端面问应留间隙，以避免干涉；⑦套杯应加端环，端环左端面应加调整垫片，以调整轴系位置；⑧套杯右端面与端盖间应加密封垫，起密封作用；⑨轴用弹性挡圈改为圆螺母及防松垫片（轴上制螺纹及槽），用以调整轴承的游隙；⑩端盖内孔应加毡圈油封，起密封作用，端盖与轴间应有间隙；11 轴上螺纹右边轴径应小于螺纹外径，以方便装配；12 此处应设轴肩，对轴上零件起轴向定位作用；13 轴上两个键槽应处同一母线上，以方便加工。
3．指出轴系零部件结构中的错误，并说明错误原因。
解：1 轴上两个平键应在同一母线上；2 齿轮的联接平键长度不能超出联接轴段长；3 轴右端的轴用弹性挡圈没必要，轴可缩短；4 轴环将右轴承左端内圈全挡住了、无法拆卸，轴肩要降低到内圈外径下1/3召处；5 两个轴承端盖与箱体间应有调整垫片；6 箱体上不加工的毛坯面应比加工面低（2 处）；7 螺钉联接多处错误：①箱体上是盲螺孔，不是光孔；②螺孔有效深度应大于螺钉拧入深度；③底孔深度应大于螺纹孔深度；④弹簧垫圈开口方向画反了。
机械设计 轴系结构改错题 仅仅一页 考试备考专用
1. 应设密封圈并留有间隙
2. 套筒不可同时接触内、外圈
3. 轮毂应比轴段长1~2mm
4. 联轴器应给定位台阶
5. 应有键作周向定位
6. 此处不必卡圈固定内圈
7. 轴承内圈装入应有台阶
8. 联轴器应为通孔，且应有轴端挡圈固定
9. 箱体装盖应有加工凸台并加垫片
10. 轴环高不能超过内圈厚度
11. 键太长，套筒不可起定位
12. 轴承盖凸缘内应切倒角槽
13. 应加挡油圈
图1-13-5 答案：
1. 轴承外圈端线未画出
2. 齿轮左端面无轴向固定，如可加套筒
3. 螺钉联接画法错误
4. 抽上两键槽应位于一条线上
5. 齿轮啮合处画法错误
6. 轴承外圈线漏画
7. 止口不易加工没必要
8. 轴和内圈无定位台阶
9. 轴段应比轮宽短1~2mm
10. 轴段应短于半联宽度，以便压紧
11. 应有加工凸台于垫片
12. 应加密封圈、并留间隙 13. 轴环右端不应超过内圈高的2/3 14. 应有加工凸台与垫片
15. 端盖右端中部应下凹加工 16. 座孔处应有甩油环 17. 齿轮右端面无轴向定位，应加定位轴肩18. 为便于加工与安装，应做成阶梯轴
下图为正确的轴系图。
机械设计结构改错题+答案
结构改错集锦1结构改错（10分）指出下图设计中的错误，并改正。
（注：改正10处以上者满分，对尺寸比例无严格要求，齿轮油润滑，轴承脂润滑，考虑固定可靠、装拆方便、调整容易、润滑及加工工艺合理等，标上编号，用文字说明①联轴器上应为通孔 ②联轴器无轴向定位 ③键槽位置错误 ④动静件之间应有间隙 ⑤轴承盖处应设密封装置 ⑥应有调整垫片⑦轴承内圈定位过高 ⑧与轮毂相配的轴段长度应短于轮毂长度 ⑨轴段过长，不利于轴承安装，应设计为阶梯轴 ⑩轴承内圈无定位五．改错题1．无倒角，轴承装拆不方便；⑥ ⑦ ⑤ ⑧ ⑩ ① ② ③ ⑨ ④2．轴肩过高，轴承无法拆卸；3．轮毂与轴无键联接，周向固定不可靠；4．套筒与轴肩平齐，右轴承定位固定不可靠，套筒外径过大，轴承无法拆卸；5．轴头过长，齿轮装拆不便；6．精加工面过长，也不利于轴承拆卸；7．轴与轴承盖无密封件，盖孔与轴间无间隙，动静件未分开，工作时会干涉；8．联轴器与轴间无键联接，周向固定不可靠，不利于装拆轴上零件。
1．图示为二级齿轮减速器中中间轴的结构，试指出图中结构不合理的地方（在图上标出），并改正之。
四、改错题从左至右① 套筒轴肩过高，应降低高度；② 齿轮左端面距内臂距离太小；③ 两齿轮间距太小④ 轴环位置不对，大齿轮装不进去，应改到两齿轮中间；轴承类型不对，应选用同类型。
图示结构，指出6~1位置处结构为什么是错的？（12分）五、.①轴肩过高 (2分) ②定位不准确 (2分) ③轴承无法拆卸 (2分)④没有定位 (2分) ⑤密封槽不对 (2分) ⑥静止件与运动件相碰 (2分)九、①轴肩过高②无轴向定位③不能准确定位④套筒定位轴承不合理⑤静止件和活动件相碰八、①联轴器无轴向定位②联轴器与端盖接触③端盖不能与轴接触④端盖中缺密封圈⑤套筒处不应有键⑥轴承座孔不应有凸肩⑦齿轮左侧轴向定位不可靠⑧右端轴承不需要弹性挡圈⑨右端盖未顶到轴承外圈⑩与端盖的配合面应凸起。
轴系结构改错的题目
轴系结构改错题（共8题）1、 在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。
图4-1解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于圈高度○7轴和轮毂一样长，起不到定位作用； ○8无定位；○9无垫片○10采用反装。
修改后图：162873549102、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承环和套简装不上，也拆不下来。
④轴承安装方向不对。
⑤轴承外圈与壳体壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承圈拆不下来。
3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①轴的右端面应缩到联轴器端面1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承圈不能被轴环全挡住，轴环左部轴径减小至圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。
⑨轴的左端伸出轴承圈过长，应缩短一点。
4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。
解：1．应设密封圈并留间隙；2．套筒不可同时接触、外圈；3．轮毂应比轴段长1-2mm；4．联轴器应给定位台阶；5．应有绩作用向定位；6．此处不必卡圈固定圈；7．轴承圈装入应有台阶；8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片；10．轴环高不能超过圈厚度；11．键太长，套筒不能起定位作用；12．轴承盖凸缘应切倒角槽；13．应加挡油环。
机械设计基础轴结构改错例题
例题五：轴的润滑问题
总结词
轴的润滑不良会导致摩擦和磨损增加，影响 轴的使用寿命和机器的正常运行。
详细描述
良好的润滑对于轴的正常运转至关重要。润 滑不良会导致轴与轴承之间的摩擦增加，加 速磨损，缩短轴的使用寿命。为了解决润滑 问题，可以采用合适的润滑剂和润滑系统， 确保轴在运转过程中得到充分的润滑。同时 ，应定期检查润滑系统的工作状况，及时处
详细描述
在轴承安装过程中，常见的错误包括轴承座未对中、轴承间隙过小或过大、轴 承盖未紧固等。这些错误会导致轴承在运转过程中发生偏移或晃动，进而影响 轴的平稳运转。
例题二：轴的支撑不当
总结词
轴的支撑不当会导致轴的运转不平稳，产生较大的振动和噪音，加速轴和轴承的 磨损。
详细描述
在机械设计中，轴的支撑非常重要。常见的支撑不当问题包括轴承座孔磨损、轴 承间隙过大或过小、轴承座位置不当等。这些问题会导致轴在运转过程中发生晃 动或扭曲，影响机器的正常运行。
案例二：某工厂的实际轴结构改错案例
总结词
实际应用，效果显著
详细描述
介绍某工厂在实际生产中遇到的轴结构问题，分析其 产生的原因，提出改错方案，并详细描述改错后的效 果。通过实际应用的案例，让学生了解轴结构改错在 实际生产中的重要性。
案例三：某学术论文中的轴结构改错研究
总结词
学术研究，理论支撑
详细描述
理润滑问题，以保障机器的正常运行。
03
CATALOGUE
轴结构改错方法与技巧
轴承安装错误的纠正方法
总结词
调整轴承安装位置
详细描述
检查轴承的安装位置是否正确，确保 轴承与轴线对中，防止偏斜或歪曲。 如有问题，可适当调整轴承的安装位 置，并重新安装。
机械设计结构改错题
一、结构改错题：共八处错误题七图第七题1。
无垫片,无法调整轴承的游系2。
轴肩过高,无法拆卸轴承3。
齿轮用油润滑,轴承用脂润滑，但无挡油盘4。
轴套长度应小于轮毂的长度5.同一根轴上的两个键槽应布置在同一母线上。
6.套筒顶不住齿轮（过定位）7.套筒应低于轴承外圈8.轴承端盖与相应轴段处应有密封件，且与轴间不应接触，应有间隙。
9。
连轴器无轴向固点，且与端盖间隙太小,易接触10.键顶部与轮毂糟间应有间隙.例15.4 请将图15。
3中轴系结构有错误及不合理处，用序号标出，并按序号简要说明原因。
图15。
3解:其错误如下：（1）轴的右端面应缩进带轮右端面12mm且应有轴端挡圈固定带轮；(2）带轮与轴间应有键联接；(3）带轮左端面靠轴肩定位，下一段轴径加大；（4）带轮两个槽中间没有线;（5）取消套筒（若保留套筒对带轮的定位也可，那么套筒应穿过透盖顶到轴承内圈右端面）; （6）透盖与轴之间应有间隙，且还应有密封毡圈；(7）应改为喇叭口斜线，用角接触球轴承；（8）与轮毂配合段轴径应比轮毂长12mm;(9）轮毂与轴之间应有键联接;（10) 两个轴承端盖与箱体间应有调整垫片；（11）箱体上端盖接触之外的外表面应低一些；（12) 轴承端盖外圆外侧应倒角.轴系结构改正如图15。
4轴线上6。
图中为用一对角接触球轴承支承的轴系部件，轴承外圈窄边相对安装。
试按示例错误!所示找出其他错误(不少于7处）。
(注：不考虑轴承润滑、倒角和圆角）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Fa1 847 0.43 e 0.428 Fr1 1970
X1=0.44
轴承例题
y1
1.40
(
1.3 1.4 0.43 0.4
)(
0.428
0.4
)
1.306
PⅠ=fd(0.44Fr1+1.306Fa1) =1.1 (0.441970+1.306847)=2170(N)
轴承Ⅱ
Fa2 1447 0.0965 C0r 15000
6207轴承Fa/Cor=540/15200=0.0355与。
轴承例题2 7206C滚动轴承组合结构形式如图示，已知：
FA=600N Fr1=1970N Fr2=1030N fd=1.1 n=1000r/min试 分析轴承Ⅰ、Ⅱ所受的轴向力Fa及当量动载荷P，并说 明哪个轴承是危险轴承。
FA+FS1=600+847=1447＞FS2=443
轴承例题 Ⅱ轴承压紧，Ⅰ轴承放松 Fa1=FS1=847(N) Fa2=FA+FS1=1447(N)
4) 求当量动载荷
轴承Ⅰ查P374表18-7
Fa1 847 0.0565 C0r 15000
与前面假设e=0.058相近。
e插入求值
e 0.4 0.43 0.4 ( 0.0565 0.029 ) 0.428 0.058 0.029
2. 调整与预紧
(3) 无垫片，不能 调整轴承游隙。 无套杯及垫片结 构，不能调整锥 齿轮的位置。
轴系结构改错题 3. 转动件与固定 件接触摩擦
(4) 端盖固定而轴转 动，应该有间隙。
4. 加工与装配
(5) 箱体端面的加 工部份与不加工部 分没分开。
(6) 缺台阶，使精 加工面过长，且装 拆轴承时压配距离 过长，不方便。
C p nLh10' 2599 3 2900 5000 24809 ( N )
16670
16670
3) 选轴承型号 查手册
6307轴承 6207轴承
Cr=33.2(KN) Cr=25.5(KN)
Cor=19.2(KN) Cor=15.2(KN)
例题1 6307轴承 Fa/Cor=540/19200=0.0281与原假设 e=0.028相近
(3)求轴危险截面的弯曲应力的应力幅和平均应力；
(4)求轴危险截面的扭转剪应力的应力幅和平均应 力。
《轴》作业
轴系结构改错题 一．齿轮轴轴系上的错误结构并改正。 （轴承采用脂润滑，齿轮采用油润滑。）
轴系结构改错题
1.转动件与静止件接触 3) 套筒顶不住齿轮；
1) 轴与端盖接触；
4)联轴器没轴向固定及定位；
轴系结构改错题
4. 加工与装配
(7) 凹进去太少， 齿加工不方便。 (8) 端盖的端面加 工部分与不加工部 分没有分开。
(9) 锥齿轮直径大， 箱体孔直径小， 锥齿轮轴不能装 入(设箱体是整体 式不是剖分式)。
轴系结构改错题 4. 加工与装配 (10) 轴的此种结 构使前轴承装不 进去。
(11) 键的位置不 正确，使端盖装 不进去。 5. 润滑与密封 (12) 缺挡油盘。 (13) 缺注油孔。
解：采用一对 7206C 轴承反装 Cr=23000(N)，Cor=15000(N)。 根据P371表18.4 7000型轴承FS=eFr
轴承例题
1) 试算法 取判断系数e
根据P374表18.7
Fa1 0.058 C0r
2) 求附加轴向力
e=0.43
FS1=0.43×Fr1=0.43×1970=847(N) FS2=0.43×Fr2=0.43×1030=443(N) 3) 求轴承的轴向力
根据P374表18-7暂取Fa/Cor =0.028 e=0.22 因 Fa/Fr=540/2300=0.235＞e x=0.56 y=1.99
例题1 P375表18-8
fd =1.1
P=fd(XFr+YFa)=1.1×(0.56×2300+1.99×540)=2599(N)
2) 求所需的基本额定动载荷
(14) 缺密封。
轴系结构改错题
6. 结构刚度
(15) 轴承支点距 离约为锥齿轮悬 臂端伸出距离的2 倍，为保证轴系 的运转刚度，支 点距不宜过小。
轴系结构改错题
三．一轴上装有斜 齿轮和联轴器，两 个深沟球轴承支承 轴，请画出轴的具 体结构，补足有关 零件，并标出轴的 各段直径。(图中尺 寸不允许变动，它 们的孔径均标注在 图中。)
2) 套筒与轴承外圈接触； 5 )联轴器没周向固定；
2.轴上零件未定位、固定 6) 此弹性圈没有用。
轴系结构改错题
3. 工艺不合理 (属加工方面) 7) 精加工面过长，且装拆轴承不便； 8) 联轴器孔未打通； 9) 箱体端面加工面与非加工面没有分开；
轴系结构改错题
10) 轴肩太高，无法拆卸轴承； 11) 键过长，套筒无法装入。 12) 无调整垫片，无法调整轴承间隙。
《轴》作业 图示一单向旋转的齿轮轴，从动齿轮为标准直 齿圆柱齿轮。已知模数为m=2mm，齿数Z＝50，分 度圆压力角 20 ，齿轮传递的扭矩T＝50N·m， 轴的危险剖面抗弯截面模量W=2500mm3，抗扭截 面模量为WT＝5000mm3。试求：
(1)计算该齿轮受力(图中啮合点为A)；
(2)画出轴的弯矩图和扭矩图；
e 0.46 0.47 0.46 ( 0.0965 0.087 ) 0.463 0.12 0.087
Fa2 1447 1.405 e 0.463 Fr2 1030
轴系结构改错题
例题1
选轴承型号
1.一水泵选用深沟球轴承，已知轴颈d=35mm，转速
n=2900r/min，轴承所受的径向力Fr=2300(N)，轴向力 Fa=540(N)，要求使用寿命L10h=5000h，试选择轴承型 号。
解：1)先求出当量动载荷P
因为轴承型号未选出前暂不知道额定静载荷Cor。 故用试算法。
轴系结构改错题
4.润滑与密封问题 13) 轴承脂润滑无档油环； 14) 轴承与轴直接接触且无密封。
轴系结构改错题
二．锥齿轮轴系结构中的错误，并画出正确结构结 构图，锥齿轮为油润滑，滚动轴承为脂润滑。
轴系结构改错题
1．零件的固定 (1) 轴承外圈不定 位不固定;
(2) 其轴端装联轴 器时，没有轴向定 位轴肩。
