lm358中文资料
LM358功能__中文资料
LM358功能中文资料LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等. 简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
〈LM358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)LM358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V时，（VA 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V 时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。
LM358中文数据手册
LM358中文资料VCD0UTPUT2INPUTS-)INPUTN+)图1 DIP塑封引脚图引脚功能图2圆形金属壳封装管脚图图3内部电路原理图lm358中文资料LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合LM358的封装形式有塑封8引线双列直插式和贴片式。
特性（Features）:*内部频率补偿。
*直流电压增益高（约100dB）。
*单位增益频带宽（约1MHz）。
*电源电压范围宽：单电源（3 —30V）;双电源（土1.5 一土15V）*低功耗电流，适合于电池供电。
*低输入偏流。
*低输入失调电压和失调电流。
*共模输入电压范围宽，包括接地。
*差模输入电压范围宽，等于电源电压范围。
*输出电压摆幅大（0至VCC-1.5V）。
参数输入偏置电流45 nA输入失调电流50 nA输入失调电压2.9mV输入共模电压最大值VCC~1.5 V 共模抑制比80dB电源抑制比100dBLM358应用电路图：C1oeijiFR] fl?图4直流耦合低通RC有源滤波器图5 LED驱动器图6 TTL驱动电路源带通滤波器图8 Squarewave 振荡器图9滞后比较器情I M15BLT330 pF卄V2 LMISfiJ3D |F»?3k RK1 IOWv10ffldI~图7 RC有D.IMR1390k120k»?r i T ra <M3sa fO = 1 KH；Q - 25图10带通有源滤波器1总UW顶A L图11灯驱动程序图12电流监视器图13低漂移峰值检测器图15功率放大器外围电路图16电压控制振荡器VCO 屮图17固定电流源脉冲发生器图18图20交流耦合非反相放大器IM• WVRtR1IMk图21可调增益仪表放大器图22直流放大图23脉冲发生器图24桥式电流放大器图25引用差分输入信号140k图26直流差动放大器。
LM358

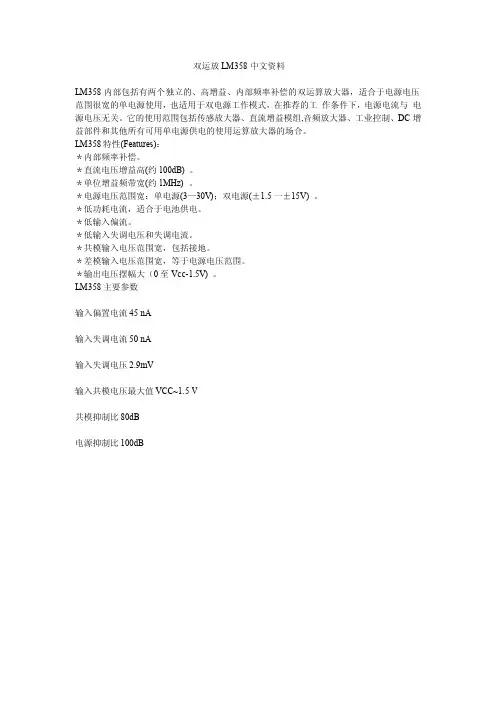

双运放LM358中文资料
LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。
LM358特性(Features)：
＊内部频率补偿。
＊直流电压增益高(约100dB)。
＊单位增益频带宽(约1MHz)。
＊电源电压范围宽：单电源(3—30V)；双电源(±1.5一±15V)。
＊低功耗电流，适合于电池供电。
＊低输入偏流。
＊低输入失调电压和失调电流。
＊共模输入电压范围宽，包括接地。
＊差模输入电压范围宽，等于电源电压范围。
＊输出电压摆幅大（0至Vcc-1.5V)。
LM358主要参数
输入偏置电流45nA
输入失调电流50nA
输入失调电压2.9mV
输入共模电压最大值VCC~1.5V
共模抑制比80dB
电源抑制比100dB
图1DIP塑封引脚图引脚功能
图2圆形金属壳封装管脚图LM358内部结构图
图3内部电路原理图
l图4直流耦合低通RC有源滤波器
l
图6TTL驱动电路
图7RC有源带通滤波器
图8Squarewave振荡器
图9滞后比较器
图10带通有源滤波器。
LM358中文数据手册范本
LM358中文资料图1 DIP 塑封引脚图引脚功能图3部电路原理图lm358中文资料LM358部包括有两个独立的、高增益、部频率补偿的双运算放大器，适合于电源电压围很宽的单电源使用，也适用于双电源工作模式，在推荐的工 作条件下，电源电流与电源电压无关。
它的使用围包括传感放大器、直流增益 模组,音频放大器、工业控制、DC 增益部件和其他所有可用单电源供电的使用运算放大器的场合。
LM358的封装形式有塑封8引线双列直插式和贴片式。
VccOUTPUT2INPUT*)INPUTN+)特性(Features):*部频率补偿。
*直流电压增益高(约1 OOdB) o *单位增益频带宽(约1MHz)。
*电源电压围宽：单电源(3—30V):双电源(±1.5—±15V) o *低功耗电流，适合于电池供电。
*低输入偏流。
*低输入失调电压和失调电流。
*共模输入电压围宽，包括接地。
水差模输入电压圉宽，等于电源电压围。
*输出电压摆幅大(0至Vcc-1. 5V) o 参数 输入偏置电流45 nA 输入失调电流50 nA 输入失调电压2. 9mV输入共模电压最大值VCC'1・5 V 共模抑制比80dB 电源抑制比lOOdBLM358应用电路图：图5 LED 驱动 器ciOOl pF图4直流耦合低通RC 有源滤波器图6 TTL 驱动电路源带通滤波器图8 Squarewave 振荡器图9滞后比较器图7RC有100kC1图10带通有源滤波器图11灯驱动程序图12电流监视器RIM图13低漂移峰值检测器R1910 k图14电压跟随器图15功率放大器外围电路图16电压控制振荡器VC0图19交流耦合反相放大器------------------------------------------------------------ -------- O OUTPUT 2WkA/W ----------------------------------固定电流源脉冲发生器图18-3 Vpp图20交流耦合非反相放大器R110Ok图21可调增益仪表放大器Where: V o = V t + V2 + V3 + V4 (V> + Vg) N M + W) toksp V Q > 0 V QG100k图22直流放大器图23脉冲发生器图24桥式电流放大器图25引用差分输入信号R2100kVo= 1 — (V2 - Vi)As Slvown： V Q = 2 g -图26直流差动放大器。
LM358中文资料
LM358中文资料--------------------------------------------------------------------------------LM358中文资料LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。
LM358特性(Features)：＊内部频率补偿。
＊直流电压增益高(约100dB) 。
＊单位增益频带宽(约1MHz) 。
＊电源电压范围宽：单电源(3—30V)；双电源(±1.5一±15V) 。
＊低功耗电流，适合于电池供电。
＊低输入偏流。
＊低输入失调电压和失调电流。
＊共模输入电压范围宽，包括接地。
＊差模输入电压范围宽，等于电源电压范围。
＊输出电压摆幅大（0至Vcc-1.5V) 。
LM358主要参数输入偏置电流45 nA输入失调电流50 nA输入失调电压2.9mV输入共模电压最大值VCC~1.5 V共模抑制比80dB电源抑制比100dBLM358引脚图LM358的封装形式有塑封8引线双列直插式和贴片式。
图1 DIP塑封引脚图引脚功能图2 圆形金属壳封装管脚图LM358内部结构图图3 内部电路原理图LM358应用电路图：图4 直流耦合低通RC有源滤波器图5 LED驱动器图6 TTL驱动电路图7 RC有源带通滤波器图8 Squarewave振荡器图9 滞后比较器本文来自: 原文网址：/info/commonIC/0082525.html。
LM358中文资料及其应用电路
LM358中文资料及其应用电路LM358中文资料及应用电路LM358中文资料LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。
LM358特性(Features)：＊内部频率补偿。
＊直流电压增益高(约100dB) 。
＊单位增益频带宽(约1MHz) 。
＊电源电压范围宽：单电源(3—30V)；双电源(±1.5一±15V) 。
＊低功耗电流，适合于电池供电。
＊低输入偏流。
＊低输入失调电压和失调电流。
＊共模输入电压范围宽，包括接地。
＊差模输入电压范围宽，等于电源电压范围。
＊输出电压摆幅大（0至Vcc-1.5V) 。
LM358主要参数输入偏置电流45 nA输入失调电流50 nA输入失调电压2.9mV输入共模电压最大值VCC~1.5 V共模抑制比80dB电源抑制比100dBLM358引脚图LM358的封装形式有塑封8引线双列直插式和贴片式。
图1 DIP塑封引脚图引脚功能图2 圆形金属壳封装管脚图LM358内部结构图图3 内部电路原理图LM358应用电路图：图4 直流耦合低通RC有源滤波器图5 LED驱动器图6 TTL驱动电路图7 RC有源带通滤波器图8 Squarewave振荡器图9 滞后比较器图10 带通有源滤波器。
LM358的中文资料
LM358的中文资料资料2009-10-06 17:00:01 阅读3109 评论0 字号：大中小LM35字号：大大中中小小LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
〈lm358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)lm358 pdf资料：下载LM358 pdf资料下载LM358中文资料lm358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V时，（VA 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
LM358
双运放LM358中文资料
LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。
LM358特性(Features)：
＊内部频率补偿。
＊直流电压增益高(约100dB) 。
＊单位增益频带宽(约1MHz) 。
＊电源电压范围宽：单电源(3—30V)；双电源(±1.5一±15V) 。
＊低功耗电流，适合于电池供电。
＊低输入偏流。
＊低输入失调电压和失调电流。
＊共模输入电压范围宽，包括接地。
＊差模输入电压范围宽，等于电源电压范围。
＊输出电压摆幅大（0至Vcc-1.5V) 。
LM358主要参数
输入偏置电流45 nA
输入失调电流50 nA
输入失调电压2.9mV
输入共模电压最大值VCC~1.5 V
共模抑制比80dB
电源抑制比100dB
图1 DIP塑封引脚图引脚功能
图2 圆形金属壳封装管脚图LM358内部结构图
图3 内部电路原理图
l 图4 直流耦合低通RC有源滤波器l
图6 TTL驱动电路
图7 RC有源带通滤波器
图8 Squarewave振荡器
图9 滞后比较器
图10 带通有源滤波器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双运算放大器LM358
概述：封装外形图
LM358
是由两个独立的高增益运算放大器组成。
可以是单电
源工作，也可以是双电源工作，电源的电流消耗与电源电压大小
无关。
应用范围包括变频放大器、DC增益部件和所有常规运算
放大电路。
采用DIP8或SOP8封装形式。
主要特点：
z可单电源或双电源工作
z在一个封装内的两个经内部补偿的运算放大器。
z逻辑电路匹配。
DIP-8
z功耗小。
z频率范围宽
功能框图和管脚排列图
SOP-8
极限值（绝对最大额定值，若无其它规定，Tamb=25℃）
参数名称数值单位电源电压 32或±16 V
差分输入电压32 V 输入电压-0.3~32 V DIP封装550
功耗(注1)
SOP封装530
mW 输出端对地短路电流（1放大器）（注2）（V+≤15V、Ta=25℃）持续
输入电流（V IN<-0.3V）(注3) 50 mA 工作环境温度-25~85 ℃
贮存温度-65~150 ℃
深圳市诚鑫源电子有限公司
1/5
电特性 （若无其它规定，V +=5.0V ）
规 范 值 特 性
测试条件
最 小 典 型 最 大
单 位
输入失调电压 Ta =
25℃
2 5 mV 输入偏流 Ta =25℃，I IN(+)或I IN （-），V CM =0V 45 150 nA 输入失调电流 Ta =
25℃，I IN(+) - I IN （-），V CM =0V 3 30 nA 输入共模电压范围 Ta =
25℃，V +=30V 0 V +-1.5
V
V +=30V 1 2
电源电流 在整个温度范围上，R L =∞在所有
运算放大器上，
V +=
5V 0.5 1.2
mA
大信号电压增益
V +=15V ，Ta=25℃，R L ≥2k Ω（对于V o=1~11V ）
50 100 V/mV 共模抑制比 DC ，Ta=25℃，V CM =0~V +-1.5V 70 85 dB 电源抑制比 DC ，Ta=25℃，V +=5~30V 65 100 dB 放大器之间的耦合系
数 Ta=25℃，f=1~20kHz （所有的输入）
-120 dB
输出源电流
V IN(+)=1V ,V IN(-)=0V ,V +=15V ,V o=2V ,Ta=25℃ 20 40 mA V IN(-)=1V ,V IN(+)=0V ,V +=15V ,V o=2V ,Ta=25℃
10 20 mA 输出吸电流 V IN(-)=1V ,V IN(+)=0V ,V +=15V ,V o=200mV ,Ta=25℃12 50 µA 对地短路电流 V +=15V ， Ta=25℃
40 60 mA 输入失调电压 7 mV 输入失调电压漂移 Rs=0Ω 7 µV/℃输入失调电流 I IN(+) - I IN （-） 100 nA
输入失调电流漂移 Rs=0Ω 10 pA/℃输入偏置电流 I IN(+)或I IN （-）
40 300 nA 输入共模电压范围 V +=
30V 0 V +-2V
大信号电压增益 V +=15V ，（V o=1~11V ）， R L ≥2k Ω 25 V/mV R L =2k Ω 26 V V OH V +=30V
R L =10k Ω
27 28 V 输出电压
摆幅
V OL
V +=5V ，R L =10k Ω
5 20 mV 源电流 V IN(+)=1V ，V IN(-)=0V ，V +=15V ，V o=2V 10 20 mA 输出电流 吸电流
V IN(-)=1V ，V IN(+)=0V ，V +=15V ，V o=2V
5 8 mA
2/5
典型应用
3/5
典型特性曲线
4/5
5/5。
