winCC教程(使用、简明)
wincc基本功能使用

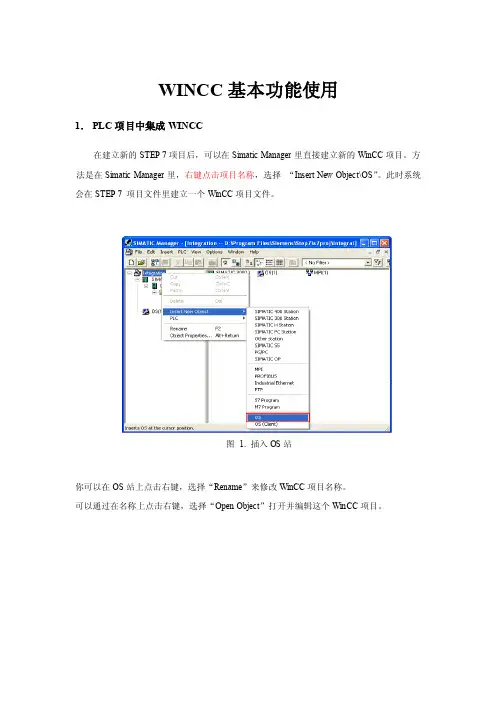

WINCC基本功能使用1．PLC项目中集成WINCC在建立新的STEP 7项目后，可以在Simatic Manager里直接建立新的WinCC项目。
方法是在Simatic Manager里，右键点击项目名称，选择“Insert New Object\OS”。
此时系统会在STEP 7 项目文件里建立一个WinCC项目文件。
图 1. 插入OS站你可以在OS站上点击右键，选择“Rename”来修改WinCC项目名称。
可以通过在名称上点击右键，选择“Open Object”打开并编辑这个WinCC项目。
图 2. 改名和打开WinCC项目2．PLC变量（符号表，共享DB，背景DB）编译到WINCC中STEP项目文件里的符号表，共享DB里的变量可以一次性的传入继承的WinCC项文件。
具体步骤如下：1、为需要传输的变量打上“传输标志”为符号表变量做注释图3、为符号表变量做注释如上图所示，在需要传输的变量上点击右键，从关联菜单中选择“Special Object Properties \ Operator Control and Monitoring…”，打开Operator Control and Monitoring 对话框，激活复选框“Operator Control and Monitoring”，并点击“OK”关闭对话框。
此时该变量前将显示绿色小旗，如下图所示：图4、符号表变量注释标志如需对成批变量进行该操作，可以使用“Shift＋鼠标左键”进行批选择，或者使用“Ctrl ＋鼠标左键”对成批选择的变量进行个别增减。
为共享DB的变量做注释在需要传输的变量上点击右键，从关联菜单中选择“Object Properties”，打开Properties 对话框，图5、共享DB注释菜单入口在对话框第一行输入如下图所示参数并点击“OK”键退出。
S7大写图6、注释字串此时被选中变量前被用红色小旗标志，如下图所示：图7、共享DB变量注释标志为背景DB的变量做注释打开相应的FB，在需要传输的变量上点击右键，从关联菜单中选择“Object Properties”，打开Properties 对话框在Attribute页第一行输入如下图所示参数并点击“OK”键退出。
WinCC使用方法举例

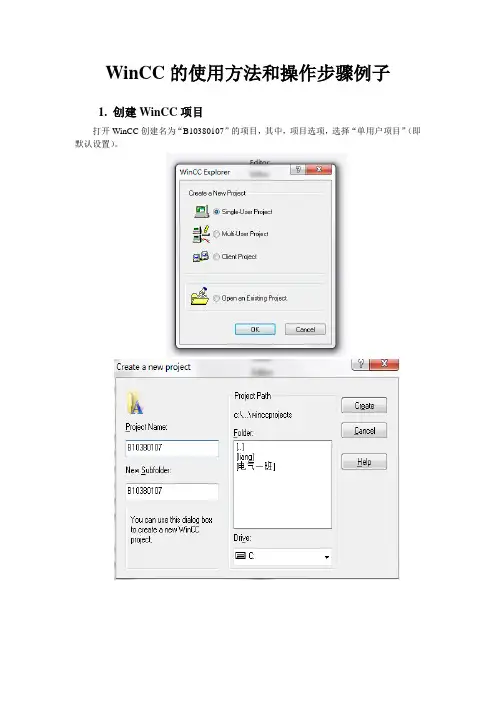

WinCC的使用方法和操作步骤例子1. 创建WinCC项目打开WinCC创建名为“B10380107”的项目，其中，项目选项，选择“单用户项目”（即默认设置）。
2.添加PLC驱动程序用鼠标右键点击窗口中的“Tag magement”（变量管理器），添加“SIMATIC S7 Protocol suite.chn”驱动程序。
如下图所示。
之后，添加完成后，鼠标左键单击前的加号，然后，鼠标右键单击MPI，点击“New Driver Connecting”（新建连接）,命名为PLC1，见下图。
3.创建内部变量鼠标右键单击“Tag magement”（变量管理器）下的，创建新的内部变量，,命名为“Tnaklevel”，并且数据类型，选择“Unsigned 16-bit value”（无符号的16位数），操作步骤见下图。
4.创建过程画面和按钮在窗口中右击“”（图形编辑器），在快捷菜单中选择“New picture”（新建画面），见下图。
鼠标右击，将该新建画面命名为“START.pdl”。
重复上述步骤，再新建一个画面，并命名为“SAMPLE，pdl”。
然后，创建按钮。
双击打开画面“START.pdl”，在画面中创建按钮Botton，跳转到如下图所示的画面。
之后，创建按钮，在“Windows objects”下选择“Button”按钮。
创建与“SAMPLE.pdl”间的连接，将其名字改为“SAMPLE”。
同时在中，选择“SAMPLE.pdl”，之后保存，退出。
之后打开“SAMPLE.pdl”画面，重复上述步骤，建立“SAMPLE.pdl”与“START.pdl”之间的连接,完成后保存退出。
见下图。
5. 设置运行系统属性点击“计算机”，在快捷菜单中，点击“属性”后，点击“图形运行系统”，来确定画面的外观以及设置起始画面。
同时将起始画面选择为“START.pdl”。
完成设置后的选项见下图。
6.项目激活可以点击WinCC资源管理器菜单栏中的“文件，然后点击“激活”,复选标记随即显示，显示所激活的运行系统；也可以在WinCC资源管理器工具栏中点击“激活” .7.构建” Water Supply Atlanta”系统构建系统得到下图所示的最终结果（中间省去了一些步骤）从上述三幅图可以看出：柱图随着I/O 域数值变化的变化而变化。
wincc flexible教程
wincc flexible教程WinCC Flexible教程WinCC Flexible是一款由西门子公司开发的工业自动化软件，用于编程和监视人机界面。
它是一款功能强大、灵活易用的软件，适用于各种工业领域和应用场景。
本教程将详细介绍WinCC Flexible的基本功能和操作方法，帮助读者快速上手并掌握该软件的使用技巧。
第一部分：WinCC Flexible简介与安装1. WinCC Flexible简介- 介绍WinCC Flexible的主要特点和功能。
- 解释WinCC Flexible在工业自动化中的作用和意义。
2. WinCC Flexible安装- 阐述WinCC Flexible的安装步骤和注意事项。
- 提供常见安装问题的解决方法。
第二部分：WinCC Flexible项目创建与配置1. WinCC Flexible项目创建- 演示如何创建新的WinCC Flexible项目。
- 分析项目文件结构和组织方式。
2. WinCC Flexible项目配置- 介绍项目配置的基本概念和作用。
- 演示如何配置项目的属性、变量和通信设置。
第三部分：WinCC Flexible图形界面设计1. WinCC Flexible图形界面概述- 简要介绍WinCC Flexible的图形界面组件和特点。
- 解释不同界面元素的功能和用途。
2. WinCC Flexible界面设计工具- 详细介绍WinCC Flexible的界面设计工具及其使用方法。
- 演示如何创建和编辑图形界面。
3. WinCC Flexible界面设计实例- 提供几个实际应用场景的界面设计示例。
- 解释每个实例的目的和设计思路。
第四部分：WinCC Flexible数据处理和报警管理1. WinCC Flexible数据处理功能- 介绍WinCC Flexible的数据处理功能，如数据记录和计算。
- 演示如何使用数据处理功能实现特定的业务逻辑。
wincc教程 (3)
WinCC教程1. 简介WinCC 是西门子工业自动化部门推出的一款工控系统软件，用于监控和控制自动化过程。
以其稳定性、可扩展性和易用性而广泛应用于工业领域。
本教程将介绍WinCC的基本功能和使用方法，帮助初学者快速上手。
2. 安装和配置要开始使用WinCC，首先需要进行安装和配置。
2.1 安装WinCC请按照以下步骤安装WinCC：1.下载WinCC安装程序2.运行安装程序，按照提示完成安装3.在安装过程中，可以选择安装路径和其他相关选项2.2 配置WinCC安装完成后，需要进行一些配置以确保WinCC能正常运行。
以下是一些常见的配置步骤：1.打开WinCC软件2.进入配置界面，设置相关选项3.配置通信设置，以便与控制设备进行通信4.根据实际需求，配置报警和事件处理设置5.配置数据存储和历史记录选项3. 界面和导航WinCC的界面和导航功能使用户能够轻松查看和操作自动化过程。
以下是WinCC界面的几个重要组件：3.1 项目导航WinCC的项目导航窗口显示了当前项目中包含的所有页面和对象。
通过项目导航，用户可以快速切换页面和访问相关对象。
3.2 数据监视窗口数据监视窗口用于实时监视自动化过程中的数据。
用户可以在数据监视窗口中设置相应的数据显示和更新频率。
3.3 图形化界面WinCC支持图形化界面设计，用户可以创建自定义的图形界面来显示和控制自动化过程。
通过拖拽和放置相应的图形元素，用户可以轻松设计界面布局。
4. 标签和报警WinCC的标签和报警功能有助于监控自动化过程中的关键参数和状态变化。
以下是一些常见的标签和报警操作：4.1 创建标签通过WinCC的标签功能，用户可以配置和管理监控对象的标签。
标签可以包含不同类型的数据，例如温度、压力等。
4.2 设置报警条件利用WinCC的报警功能，用户可以设置报警条件，当监控对象的数值超过或低于预设阈值时，系统将触发相应的报警。
4.3 报警处理WinCC提供了多种报警处理选项，如弹窗、声音提示等。
wincc使用教程【完整版】
Wincc使用入门——PROFIBUS总线控制系统HMI软件应用一、实验目的：1、了解WinCC的特点。
2、熟悉和掌握项目管理器的结构。
3、掌握项目创建的步骤。
4、掌握WinCC变量的创建。
5、熟悉掌握按钮的直接连接、库元件的创建、创建和动态I/O域、创建和动态化棒图等。
6、掌握WinCC变量仿真器的使用二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统，从其他方面看，它是可以无限延伸的系统平台。
WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。
从组态的角度上来看，在WinCC中有三种解决方案：①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言）。
WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。
该操作系统是PC平台上的标准操作系统。
WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块。
此外，用户还可以合并自己的模块。
WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。
该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。
2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。
OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC 应用软件中，就好像是真正的WinCC对象一样。
3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。
Wincc使用图文示范
Wincc使用图文示范1、双击桌面上的Wincc图标进入软件；2、进去后,若出现下面的对话框,点击“启动本地服务器”；3、进去后如下图所示界面；4、点击上方图标,可激活WINCC画面；取消激活则点击其左边的图标；5、点击激活后,若提示下面的对话框,请点击确定；6、然后鼠标左击左边的“计算机”；7、在右边出现的类似的地方双击字母区域；8、在出现的对话框中点击“使用本地计算机名称”,然后点击对话框中下方的确定；9、在接着出现的对话框中点击确定,按提示关闭WINCC软件点击右上方的关闭,出现的对话框点击确定退出；10、重新打开WINCC软件,进入后点击激活按钮,等待自检时间方可进入操作画面；11、如何查看地址：点击软件主页面左侧的“变量管理”前面的+号,再点击图标前面的+号,然后右击图标,在出现的对话框中选择属性；12、在接着出现的对话框中,选择属性；13、再在接着出现的对话框中选择属性；14、在出现的对话框中会出现IP地址,此地址应根据PLC的地址来确定,否则通讯不上；15、如果不清楚地址是否正确,需要打开step7软件来查明PLC的地址为多少；首先在STEP7打开的主界面上方点击图标,出现如下的界面；16、点击以太网这条主线,具体图标为,在下方会出现如下的信息；17、其中SIMATIC 400为主PLC的IP地址,这就是WINCC里面对应的IP地址；记住,传动画面程序对应传动PLC,厚调画面程序对应厚调的主PLC,两者是不一样的,别搞混了；上图的SIMATIC PC Station为传动电脑的IP地址,如果出现电脑通讯不上的情况,需要检查电脑的IP地址是否设置正确；18、电脑的IP地址检查：右击桌面右下角的本地连接图标,选择打开网络连接；19、找到本地连接,右击选择属性；20、拖动滚动条,找到,然后点击下面的属性；在出现的对话框中,选择“使用下面的IP地址”,将第一栏的IP地址改为200.0.5.11,子网掩码、网关使用默认的255.255.255.0即可；DNS服务器地址不用管它,然后点击确定；备注：其实知道了PLC的地址,只要前面三个数字是一样的,最后一个除了不和PLC地址最后一个数字一样可以随便设置都没问题,只要在同一网段就可以了21、再回到WINCC这边来说,当地址改好后激活进入画面出现感叹号,不能通讯,此时应该回到刚刚wincc主界面,右击,在出现的对话框中选择系统参数；22、在出现的对话框中选择单位,会出现如下的界面；23、检查网卡是否选择的正确,一般选择下图所示的网卡；点击确定后重新进入看是否可行；24、修改画面的大小一般可修改计算机的分辨率；另外可以右击初始界面一栏的计算机→属性→属性→图形运行系统里面来进行相关修改；25、在上图的启动界面中出现下图界面选择是,一般情况下选择下图中勾选的选项即可,选的太多传输数据大容易造成画面的卡顿；26、通过wincc查找画面中对应按钮的具体信息：以画面中排烟风机启动、停止为例来进行说明；首先单击wincc主界面中的图形编辑器,在右边出现的界面里选择该界面所属的编辑块,本例中该块属于机列操作,在图形编辑器里属于JiLieCaoZuo,双击打开后如下图；右击“启动”,选择“链接”,再选择“变量连接”,点开第一行；右击“按钮12”,选择“链接”,在出现的对话框中将中间的信息复制下来,然后关闭对话框；回到wincc主界面,右击“变量管理”,选择“查找”,出现如下对话框；将刚刚复制的信息粘帖进去,点击开始进行查找,出现下图信息,该点的地址也就查找到为M180.1；然后关闭刚刚打开的机列操作编辑界面,若出现提示选择“否”,然后结束；27、轧制表问题1更换电脑重新安装WINCC软件后,将备份的WINCC的软件考到电脑里,会发现“轧制表”窗口画面如下：（2）轧制表里面没有数据,点击“编辑轧制表”→“添加”会有如下提示：（3）提示没有数据源,回到windows窗口,点击右下角“开始”→管理工具→数据源；（4）打开的窗口如下,缺少提示需要的数据源文件；（5）点击右侧的添加,选择下图深色区域的一行,然后确定；（6）在下图的“数据源名”一栏输入名称milltable,点击选择,在C盘里面选择milltable.mdb,然后点击确定即可添加成功；(7)原本C盘没有该文件,下图深色图标的文件为从相应机台拷贝来的文件,放在C盘；（8）再次打开轧制表界面,就有如下的轧制表显示了；。
Wincc使用图文示范
Wincc使用图文示范Wincc使用图文示范1、双击桌面上的Wincc图标进入软件；2、进去后，若出现下面的对话框，点击“启动本地服务器”；3、进去后如下图所示界面；4、点击上方图标，可激活WINCC画面；取消激活则点击其左边的图标；5、点击激活后，若提示下面的对话框，请点击确定；6、然后鼠标左击左边的“计算机”；7、在右边出现的类似的地方双击字母区域；8、在出现的对话框中点击“使用本地计算机名称”，然后点击对话框中下方的确定；9、在接着出现的对话框中点击确定，按提示关闭WINCC软件（点击右上方的关闭，出现的对话框点击确定退出；10、重新打开WINCC软件，进入后点击激活按钮，等待自检时间方可进入操作画面；11、如何查看地址：点击软件主页面左侧的“变量管理”前面的+号，再点击图标前面的+号，然后右击图标，在出现的对话框中选择属性；12、在接着出现的对话框中，选择属性；13、再在接着出现的对话框中选择属性；14、在出现的对话框中会出现IP地址，此地址应根据PLC的地址来确定，否则通讯不上；15、如果不清楚地址是否正确，需要打开step7软件来查明PLC的地址为多少；首先在STEP7打开的主界面上方点击图标，出现如下的界面；16、点击以太网这条主线，具体图标为，在下方会出现如下的信息；17、其中SIMATIC 400为主PLC的IP地址，这就是WINCC里面对应的IP地址；记住，传动画面程序对应传动PLC，厚调画面程序对应厚调的主PLC，两者是不一样的，别搞混了；上图的SIMATIC PC Station为传动电脑的IP地址，如果出现电脑通讯不上的情况，需要检查电脑的IP地址是否设置正确；18、电脑的IP地址检查：右击桌面右下角的本地连接图标，选择打开网络连接；19、找到本地连接，右击选择属性；20、拖动滚动条，找到，然后点击下面的属性；在出现的对话框中，选择“使用下面的IP地址”，将第一栏的IP地址改为200.0.5.11，子网掩码、网关使用默认的255.255.255.0即可；DNS服务器地址不用管它，然后点击确定；（备注：其实知道了PLC的地址，只要前面三个数字是一样的，最后一个除了不和PLC地址最后一个数字一样可以随便设置都没问题，只要在同一网段就可以了）21、再回到WINCC这边来说，当地址改好后激活进入画面出现感叹号，不能通讯，此时应该回到刚刚wincc主界面，右击，在出现的对话框中选择系统参数；22、在出现的对话框中选择单位，会出现如下的界面；23、检查网卡是否选择的正确，一般选择下图所示的网卡；点击确定后重新进入看是否可行；24、修改画面的大小一般可修改计算机的分辨率；另外可以右击初始界面一栏的计算机→属性→属性→图形运行系统里面来进行相关修改；25、在上图的启动界面中（出现下图界面选择是），一般情况下选择下图中勾选的选项即可，选的太多传输数据大容易造成画面的卡顿；26、通过wincc查找画面中对应按钮的具体信息：以画面中排烟风机启动、停止为例来进行说明；首先单击wincc主界面中的图形编辑器，在右边出现的界面里选择该界面所属的编辑块，本例中该块属于机列操作，在图形编辑器里属于JiLieCaoZuo,双击打开后如下图；右击“启动”，选择“链接”，再选择“变量连接”，点开第一行；右击“按钮12”，选择“链接”，在出现的对话框中将中间的信息复制下来，然后关闭对话框；回到wincc主界面，右击“变量管理”，选择“查找”，出现如下对话框；将刚刚复制的信息粘帖进去，点击开始进行查找，出现下图信息，该点的地址也就查找到为M180.1；然后关闭刚刚打开的机列操作编辑界面，若出现提示选择“否”，然后结束；27、轧制表问题（1）更换电脑重新安装WINCC软件后，将备份的WINCC的软件考到电脑里，会发现“轧制表”窗口画面如下：（2）轧制表里面没有数据，点击“编辑轧制表”→“添加”会有如下提示：（3）提示没有数据源，回到windows窗口,点击右下角“开始”→管理工具→数据源；（4）打开的窗口如下，缺少提示需要的数据源文件；（5）点击右侧的添加，选择下图深色区域的一行，然后确定；（6）在下图的“数据源名”一栏输入名称milltable，点击选择，在C盘里面选择milltable.mdb，然后点击确定即可添加成功；(7)原本C盘没有该文件，下图深色图标的文件为从相应机台拷贝来的文件，放在C盘；（8）再次打开轧制表界面，就有如下的轧制表显示了；。
Wincc使用图文示范
Wincc使用图文示1、双击桌面上的Wincc图标进入软件；2、进去后，若出现下面的对话框，点击“启动本地服务器”；3、进去后如下图所示界面；4、点击上方图标，可激活WINCC画面；取消激活则点击其左边的图标；5、点击激活后，若提示下面的对话框，请点击确定；6、然后鼠标左击左边的“计算机”；7、在右边出现的类似的地方双击字母区域；8、在出现的对话框中点击“使用本地计算机名称”，然后点击对话框中下方的确定；9、在接着出现的对话框中点击确定，按提示关闭WINCC软件（点击右上方的关闭，出现的对话框点击确定退出；10、重新打开WINCC软件，进入后点击激活按钮，等待自检时间方可进入操作画面；11、如何查看地址：点击软件主页面左侧的“变量管理”前面的+号，再点击图标前面的+号，然后右击图标，在出现的对话框中选择属性；12、在接着出现的对话框中，选择属性；13、再在接着出现的对话框中选择属性；14、在出现的对话框中会出现IP地址，此地址应根据PLC的地址来确定，否则通讯不上；15、如果不清楚地址是否正确，需要打开step7软件来查明PLC的地址为多少；首先在STEP7打开的主界面上方点击图标，出现如下的界面；16、点击以太网这条主线，具体图标为，在下方会出现如下的信息；17、其中SIMATIC 400为主PLC的IP地址，这就是WINCC里面对应的IP地址；记住，传动画面程序对应传动PLC，厚调画面程序对应厚调的主PLC，两者是不一样的，别搞混了；上图的SIMATIC PC Station为传动电脑的IP地址，如果出现电脑通讯不上的情况，需要检查电脑的IP地址是否设置正确；18、电脑的IP地址检查：右击桌面右下角的本地连接图标，选择打开网络连接；19、找到本地连接，右击选择属性；20、拖动滚动条，找到，然后点击下面的属性；在出现的对话框中，选择“使用下面的IP地址”，将第一栏的IP地址改为200.0.5.11，子网掩码、网关使用默认的255.255.255.0即可；DNS服务器地址不用管它，然后点击确定；（备注：其实知道了PLC的地址，只要前面三个数字是一样的，最后一个除了不和PLC地址最后一个数字一样可以随便设置都没问题，只要在同一网段就可以了）21、再回到WINCC这边来说，当地址改好后激活进入画面出现感叹号，不能通讯，此时应该回到刚刚wincc主界面，右击，在出现的对话框中选择系统参数；22、在出现的对话框中选择单位，会出现如下的界面；23、检查网卡是否选择的正确，一般选择下图所示的网卡；点击确定后重新进入看是否可行；24、修改画面的大小一般可修改计算机的分辨率；另外可以右击初始界面一栏的计算机→属性→属性→图形运行系统里面来进行相关修改；25、在上图的启动界面中（出现下图界面选择是），一般情况下选择下图中勾选的选项即可，选的太多传输数据大容易造成画面的卡顿；26、通过wincc查找画面中对应按钮的具体信息：以画面中排烟风机启动、停止为例来进行说明；首先单击wincc主界面中的图形编辑器，在右边出现的界面里选择该界面所属的编辑块，本例中该块属于机列操作，在图形编辑器里属于JiLieCaoZuo,双击打开后如下图；右击“启动”，选择“”，再选择“变量连接”，点开第一行；右击“按钮12”，选择“”，在出现的对话框中将中间的信息复制下来，然后关闭对话框；回到wincc主界面，右击“变量管理”，选择“查找”，出现如下对话框；将刚刚复制的信息粘帖进去，点击开始进行查找，出现下图信息，该点的地址也就查找到为M180.1；然后关闭刚刚打开的机列操作编辑界面，若出现提示选择“否”，然后结束；27、轧制表问题（1）更换电脑重新安装WINCC软件后，将备份的WINCC的软件考到电脑里，会发现“轧制表”窗口画面如下：（2）轧制表里面没有数据，点击“编辑轧制表”→“添加”会有如下提示：（3）提示没有数据源，回到windows窗口,点击右下角“开始”→管理工具→数据源；（4）打开的窗口如下，缺少提示需要的数据源文件；（5）点击右侧的添加，选择下图深色区域的一行，然后确定；（6）在下图的“数据源名”一栏输入名称milltable，点击选择，在C盘里面选择milltable.mdb，然后点击确定即可添加成功；(7)原本C盘没有该文件，下图深色图标的文件为从相应机台拷贝来的文件，放在C盘；（8）再次打开轧制表界面，就有如下的轧制表显示了；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
画 面 组 态
WinCC组态
画面组态
c．变量
将属性值赋予变量 ，也可通 过变量更改属性值，但要注意 属性值类型与变量类型的匹配
画 面 组 态
WinCC组态
画面组态
“事件”标签页 事件标签页显示了可实现的动作， 例如：鼠标动作、键盘动作。动 作栏中带有闪电符号的动作表示 该动作可动态化。右击闪电出现 C动作、直接连接两个下拉菜单
画 面 组 态
WinCC组态
属性
画面组态
“属性”标签页 主要对对象的几何、颜色、样式等属性 进行设置，静态列显示对象在静态时的 值，动态列具有灯泡的表示该属性可动 态化。右击灯泡，可出现动态对话框、 C动作、变量三个下拉菜单
画 面 组 态
画 面 组 态
WinCC组态
画面组态
a．动态对话框 在“表达式/公式”栏中可对变量进 行加、减、乘、除及简单函数运算。 在“事件名称” 一栏中选择触发该 动作的触发器，触发器分周期触发 器和变量触发器
更 改 计 算 机 属 性
WinCC组态
在“计算机属性”的“图形运 行系统”标签页中，单击“启动 画面”栏中的“浏览”按钮，选 择欲作为该项目运行时第一个进 入的界面。在“窗口属性”一栏 中选中“全屏”，使得项目在运 行时全屏显示
更 改 计 算 机 属 性
WinCC组态
画面组态
在WinCC资源管理器中，右击“图形 编辑器”并在下拉菜单中选择“新 建”，即可打开新建界面。在该界面 中添加全部欲在运行状态下显示的内 容。在“对象选项板”的“标准板” 中列出了线、静态文本、输入输出域 等对象。在“对象选项板”的“控件 板”中列出了时钟、报警控件、在线 表格控件、在线趋势控件等
报 警 组 态
报 警 组 态
WinCC组态
报警组态
“WinCC Alarm Control属性”对 话框的“状态栏”标签页设置是否 具有状态栏及状态栏显示哪些状态 “WinCC Alarm Control属性” 对话框的“消息块”标签页设置该 控件显示哪些块的那些内容
报 警 组 态
属性窗口的“文本”标签页中，“消息文本” 栏中填写该报警发生时提示的文本消息
报 警 组 态
报 警 组 态
报 警 组 态
报 警 组 态
WinCC组态
报警控件的画面组态
报警组态
打开图形编辑器，将“对象选
项板”的“控件”板的 “WinCC Alarm Control”控件 放到界面上并拖至合适尺寸， 双击“WinCC Alarm Control” 控件弹出“WinCC Alarm Control属性”对话框
变 量 记 录 的 组 态
变 量 记 录 的 组 态
WinCC组态
变量记录的组态
右击左上角浏览窗口的“归档”并 在下拉菜单中选择“归档向导”—> 下一步—>在“归档名称”栏中填写 该归档名称，在“归档类型”栏中 选择“过程值归档”，单击“下一 步”—>单击“选择”按钮选择变量， 最后单击“完成”按钮（也可在 “数据窗口”中右击归档名称并在 下拉菜单中选择“新建变量”来选 择变量）
WinCC组态
画面组态
周期触发器：可使用系统提供的周期也 可以自定义周期。操作过程为：在“改 变触发器” 对话框的“事件”栏中选 择标准周期、画面周期或窗口周期，在 周期栏中选择具体的值 变量触发：在“改变触发器” 对话框 的“事件”栏中选择“变量”，单击 “变量名称”栏旁的按钮来选择变量
画 面 组 态
画 面 组 态
画 面 组 态
WinCC组态
画面组态
b．C动作 复杂的动作不能通过动态对话框来实现，这时 需要编C脚本。“编辑动作”对话框打开后，可 在对话框的左边选择项目函数、标准功能、内 部函数。在对话框的右边编辑动作，动作的头 文件已由系统自动生成。动作编辑好后单击创 建动作按钮进行编译，编译完成会提示是否有 错误和警告。最后，单击事件名称栏旁的按钮， 为该动作选择触发器，触发器的选择与动态对 话框相同 注意：尽量不用周期触发，而使用变量触发
WinCC®教程
2004年7月
主要内容
WinCC简介 WinCC组态 其它
WinCC简介
WinCC是由西门子公司开发的上位机 组态软件，主要用于对生产过程进行监 控，其下位机编程软件主要采用西门子 公司的step7
WinCC基于Microsoft公司的Windows 2000或Windows NT操作系统，安装在 Windows 2000下时，需同时安装sp2以上 版本的补丁
WinCC组态
变量组态
在项目所选择的网卡下建立驱动程序连接
右击项目所选择的网卡，在下拉菜单中选 择“新建驱动程序连接” 。在 “连接属性”
对话框的“名称”栏中填写该连接的名称， 单击“属性”按钮，弹出“连接参数”对 话框，本例中使用的是TCP/IP，所以须添 加IP地址。“机架号”指的是CPU所在的 机架号。“插槽号”指的是机架中CPU所 在的插槽号。单击“确定”关闭该对话框， 再单击“确定”关闭 “连接属性”对话框
WinCC组态
变量组态
WinCC中变量分为 内部变量和外部变量
WinCC组态
变量组态
内部变量
只在WinCC内部使用。右击 “内部变量”，可新建组也可新 建变量。右击变量并在下拉菜单 中选择 “属性”，打开“变量
属性对话框”。在该对话框的 “常规”标签页中，“名称”栏 中输入变量的名称，在“数据类 型”下拉框中选择变量的类型
WinCC组态
变量组态
例如：变量是二进制变量，其数据 栏中可选择是DB、位存储器、输 入、输出。如果“数据”栏中选择 DB，就须在“DB号”栏中填写该 变量所在的DB块，在“地址”栏 中填写该变量在DB块中的第几位
变 量 组 态
变 量 组 态
变 量 组 态
WinCC组态
变量组态
配置网卡参数 右击所选择的网卡，在下拉菜 单中选择“系统参数”，在 “系统参数”的“单元”标签 页中，单击“逻辑设备名称” 栏旁边的下拉框，选择你所使 用的网卡
变 量 组 态
变 量 组 态
WinCC组态
报警组态
报警组态是为了在运行状态 下监控那些反映设备实际状 态的变量的变化,并及时提 示现场设备的故障信息
WinCC组态
报警组态
报警记录的组态
进入报警记录后，在左上角的浏览 窗口可看到报警记录所具有的组件。 “消息块”决定了报警时提示该报警 的哪些信息，如该报警产生的位置、 日期、时间等。消息等级决定了该报 警的级别，一般我们都选择Error级 的Alarm型
报 警 组 态
WinCC组态
报警组态
在“WinCC Alarm Control属性” 对话框的“消息行”标签页中， 左边的列表中显示了所有在消息 块中选中的内容，右边的列表显 示了实际要在该控件中显示的内 容，通过Up、Down按钮可对这 些选项进行排序
报 警 组 态
WinCC组态
变量记录的组态
WinCC组态
报警组态
“WinCC Alarm Control属性” 对话框的“常规”标签页设置 该控件的标题、窗口类型 “WinCC Alarm Control属性” 对话框的“参数”标签页设置 是否具有行标题、列标题等
报 警 组 态
报 警 组 态
WinCC组态
报警组态
“WinCC Alarm Control属性” 对话框的“字体”标签页设置 字体及其大小 “WinCC Alarm Control属性” 对话框的“工具栏”标签页设 置是否具有工具栏及工具栏具 有哪些功能
变 量 组 态
变 量 组 态
变 量 组 态
WinCC组态
变量组态
在刚刚建立的驱动程序连接下 建立变量组（或变量） 右击刚刚建立的驱动程序连接， 在下拉菜单中选择“新建组” （也可选择“新建变量”），在 “变量组属性”对话框的名称栏 中填写该变量组的名称
变 量 组 态
变 量 组 态
新 建 一 个 项 目
新 建 一 个 项 目
WinCC组态
在“新建项目”对话框中输 入项目名称，同时选择所在 文件夹名称及驱动器名称， 单击“新建”按钮关闭该对 话框
新 建 一 个 项 目
WinCC组态
更改项目属性
进入新建项目后，在WinCC 资源管理器中，右击项目名称 并在下拉菜单中选择“属性”。 在“项目属性”的“热键”标 签页，一般为“登录”动作分 配热键“Ctrl+R”
变量记录的组态是为了在 运行状态下记录现场一些 重要数据并随时观察其变 化方向
WinCC组态
在变量记录中的组态
变量记录的组态
打开变量记录，单击左上角浏览窗 口的“定时器” ，在右边的数据窗 口列出了已存在的定时器，也可按 自己的要求新建定时器。单击左上 角浏览窗口的“归档” ，在右边的 数据窗口列出了已存在的归档 变量记录的组态步骤如下
更 改 项 目 属 性
WinCC组态
更改计算机属性
在WinCC资源管理器中，右击 项目计算机名并在下拉菜单中 选择“属性”,在弹出的“计算 机列表属性”对话框中，单击 “属性”按钮
更 改 计 算 机 属 性
WinCC组态
在“计算机属性”的“常规 信息”标签页中，显示了项 目计算机名（若该项目是从 其它计算机上拷过来的，则 须在此处改为当前计算机名）
画 面 组 态
WinCC组态
画面组态
