初三物理2014年欧姆定律练习题(含答案)
欧姆定律练习题随堂练习1一、填空题：1、欧姆定律的数学表达式是，公式中的三个物理量I、U、R的单位分别是、、。
2、某导体的电阻是40Ω，通过它的电流是200mA，则这个导体两端的电压是V。
3、加在导体两端的电压是3V，通过它的电流是200mA，则这个导体的电阻是Ω。
如果该导体两端的电压增大到9V，通过导体的电流是 A，导体的电阻是Ω。
4、要想使1000Ω的电阻通过8mA的电流，那么应给它的两端加V的电压；如果该电阻所允许通过它的最大电流是25mA，那么它的两端所能加的最大电压是V。
5、三个阻值相等的电阻串联后的等效电阻是180Ω，那么它们并联后的等效电阻是Ω。
二、选择题：1、对欧姆定律公式UIR的理解，下面的哪一句话是错误的( )A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关。
2、甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大。
则它们的阻值大小的关系是( )A．甲的电阻大于乙的电阻 B．甲的电阻等于乙的电阻C．甲的电阻小于乙的电阻 D．无法比较3、某段金属丝两端加6V电压时，通过它电流是0.2A，若将它两端的电压变为2V时，则它的电阻值是( )A．10ΩB．20ΩC．30ΩD．40Ω4、一导体接在某电路中，如果把加在该导体两端的电压减少到原来的一半，则导体的电阻和通过它的电流将( )A．都减少到原来的一半 B．都保持不变 C．电阻不变，电流是原来的一半 D．电阻不变，电流是原来的2倍三、计算题：1、一个定值电阻两端加6V电压时，通过它的电流为0.3A，如果电压增大到18V时，能否用量程为0～0.6A的电流表来测量通过它的电流？2、某定值电阻的阻值是3Ω，通过它的电流是1.2A，若用电压表测量这个电阻两端的电压，电压表有“＋”、“3”和“15”两个接线柱，问应使用哪两个接线柱？3、内电阻为0.03Ω的电流表的两个接线柱分别标有“＋”和“3”的字样，通过计算说明能否直接把它与1.5V的干电池相连？4、在电压不变的电路中，当电阻增加10Ω时，电流强度变为原来的45，则原来的电阻是多少Ω？随堂练习2一、填空题连接方式串联并联电路图电流特点电压特点总电阻分流分压1．滑动变阻器的制作原理是通过改变连入电路中的来改变的．为了使滑动变阻器对电路起到保护作用，一般将它联在电路中，并且通常在使用前将滑片调到的位置上．A BC L 1 L 2S图6-54SA RP R 1a b图6-552．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会 电压表．在不能预先估计被测电压的情况下，可以用 法来判断被测电压是否超过量程．3．如图4，R 1=15Ω、R 2= 10Ω。
当R 1增大到20Ω时，电压表示数将_______，若将R 1除去，电压表 示数将_________，电流表示数__________。
（填增大、不变、减小） 4．甲乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在12V 的电源两端（电源电压保持不变）， 则通过甲电阻的电流是___________A ，乙电阻两端的电压是 ___ V. 52导线银铜铝钨铁锰铜合金 镍铬合金 电阻R /Ω 0．016 0．017 0．027 0．052 0．0960．441．1根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用 ；假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金和锰铜丝之间，你应选用 .6．两个定值电阻上分别标有“20Ω，1A ”和“20Ω，0．5A ”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为 ；若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为 ．7．有两个电阻之比R 1：R 2=2：5，把它们串联在电路中，通过它们的电流强度之比I 1：I 2= ，加在它们的两端电压之比U 1：U 2= ；如果把它们并联在电路中，通过它们的电流之比I 1：I 2= ，加在它们两端的电压之比是U 1：U 2= ． 8．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器并联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器串联一个 Ω的电阻．9．触电时有电流通过人体，通过人体电流的大小取决于 和 ，经验证明：只有 的电压才是安全的．二．选择题1．关于电流表和电压表能否直接连到电源两极上的下列说法中，正确的是（ ）A ．电流表可以，电压表不可以B ．两种电表都可以C ．电流表不可以，电压表可以D ．两种电表都不可以 2．学生实验用的电压表，当使用“+”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（ ） A ．15V ，0.5V B ．15V ，1V C ．3V ，0.1V D ．3V ，0.05V3．如图6-54所示，将电压表先后并接在AB 处、BC 处、AC 处，当开关S 闭合后，电压表读数最大时，是接在（ ） A ．AC 处 B ．AB 处 C ．BC 处 D ．三处一样大4．一部录音机要求电源电压是9伏，若用干电池作电源，则需要将（ ）A ．6节干电池并联B ．6节干电池串联C ．3节干电池并联D ．3节干电池串联5．在如图6-55所示的电路中，电池的电压为12V ，滑动变阻器R 的最大阻值是50Ω，电阻R 1的阻值为10Ω．当变阻器的p 端从a 端滑向b 端时，电流表的变化范围是（ ） A ．0.24A ～0.2A B ．0.2A ～0.24A C ．0.2A ～1.2A D ．1.2A ～0.2A 6．下面说法正确的是（ ）A ．电路断开后，电路中的电流为零，因此电源电压也为零B ．电路两端只要有电压，电路中就一定有电流C ．电压表有一定的量程，使用时选择的量程越大越好D ．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等7．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（ ） A ．电阻变大，电流减小 B ．电阻变小，电流增大 C ．电阻和电流都增大 D ．电阻和电流都减小9．如图6-56所示电路中电源电压不变，当S 闭合，且滑片P 向左滑动时，各电表示数的变化情况是：（ ）A ．A 1表读数不变、A 2表读数变小、V 表读数变小B ．A 1表读数变大、A 2表读数变大、V 表读数不变C ．A 1表读数变小、A 2表读数变大、V 表读数变大D ．A 1表读数不变、A 2表读数变大、V 表读数不变SA 1 A 2VLR 1 R 2P10．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（ ）A ．总电阻增大B ．总电压增大C ．总电流增大D ．总电压、总电流都不变11．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（ ） A ．电源没电了 B ．小灯泡处开路 C ．滑动变阻器处开路 D ．开关处开路 12、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是( )A ．改变电路中的电流B ．改变被测电阻两端的电压C ．改变被测电阻的阻值D ．保护电路 13．探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时发生的现象是：（ ）Ａ．灯泡亮、电压表有示数 Ｂ．灯泡亮、电压表无示数Ｃ．灯泡不亮、电压表有示数 Ｄ．灯泡不亮、电压表无示数14．两只电阻组成串联电路，R 1与R 2两端电压之比是4:1，若将这两只电阻并联，其电流之比： （ ） A ． 4:1 B ．3:1 C ．1:3 D ．1:415．一段导体两端的电压为4V 时，导体中的电流为1A ，如果将两端的电压减少到2V 时，导体中的电流变为（ ）A ．0.25AB ．0.5AC ．2AD ．3A16、如图所示，已知电阻R 1=3Ω、R 2=6Ω，电流表A 的示数是0.6A ，则电流表A 1的示数（ ）A ．0.6AB ．0.4AC ．0.2AD ．0.1A17．如图所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（ ）A ．AB BC U U ，AB BC I I B ．AB BC U U ，AB BC I I C ．ABBC U U ，ABBC I I D ．ABBC U U ，ABBC I I18．如图15－15所示的电路中，闭合S, 当开关 S 1从断开到闭合的过程中，下列说法中正确的是（ ）A ．S 1 闭合后电流表 A 1、A 2示数相等B ．S 1 闭合后电流表 A 1的示数比 A 2大C ．S 1 闭合后电流表 A 1、A 2示数大小无法判断D ．S 1 闭合后电流表 A 1的示数比A 2小 三、计算题 1．把R 1和R 2串联后接在电压是5 V 的电源上，通过R 1的电流强度是0．2 A ，R 2两端的电压是4 V ，， 求R 1和R 2 各等于多少？2．图6-62中灯泡L 1的电阻是6 Ω,L 2的电阻是4 Ω,S 1闭合、S 2断开时,电流表的读数是I 1=0.8A ；S 1断开、S 2闭合时,电流表的读数为I 2=0.5A ．求灯泡L 3 的阻值和电源电压．图15－2BA C图15－12图15－15 S 1 S 2 L 1 3L 2A答案课堂随练1 一、填空题：1、I UR=，A ，V ，Ω 2、83、15，0.6，154、8，155、20 二、选择题：1、D2、A3、C4、C 三、计算题：1、不能。
通过导体的电流是0.9A 。
2、电阻两端电压为3.6V ，应使用“+”和“15”两接线柱。
3、通过电流表的电流将达到50A ，故不能把电流表与干电池的两极相连。
4、40Ω。
课堂随练2 一、填空题： 1、0.62、nR ，R/n3、0.5，94、195、0.5，0.3，7.5 二、选择题：1、C2、C3、C4、C 三、计算题： 1、120Ω 2、0.5A ，8Ω 3、30Ω，6V 4、5Ω，15V随堂练习2答案 一、填空题 1、连接方式串联 并联电路图电流特点 21I I I == 21I I I +=电压特点 21U U U += 21U U U == 总电阻21R R R +=21111R R R +=1、电阻丝长度 电阻 串 阻值最大2、烧坏 试触3、不变 不变 减小4、1 85、铝线 镍铬合金丝6、20v 10v7、1：1 2：5 5：2 1：1 8、30Ω 480Ω9、人体的电阻 加在人体两端的电压 不高于36v二、选择题CAABD DBDDC CCCDB BCB 三、实验题1、IUR = 伏安 2、图略2、（1）DCBA （2）47 47 （3）等效替代法 四、计算题1、Ω=51R Ω=202R2、V U 8= Ω=103R。
中考物理《欧姆定律》专项练习题-附带答案
中考物理《欧姆定律》专项练习题-附带答案学校:___________班级：___________姓名：___________考号：___________知识点归纳一、欧姆定律1.定义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2.公式：I=UR（欧姆定律）3.电流和电压成正比，不能说电压和电流成正比。
4.电流和电阻成反比，不能说电阻与电流成反比，也不能说电阻和电压成正比。
二、串、并联电路的特点1.串联电路的特点：2并联电路的特点：（1）I总=I1=I2 （1）I总=I1+I2（2）U总=U1+U2（2）U总=U1=U2（3）R总=R1+R2 （3）R总=R1R2R1+R2（4）串联电路：（4）并联电路：三、欧姆定律的计算1.先判断串并联（拆除法），电流表看成是导线，电压表看成断路。
2.再判断各电表测量的对象。
3.最后运用串并联电路的特点和欧姆定律（知二求一）分析计算。
一、单选题1．对于欧姆定律，理解正确的是（）A．从R＝UI可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B．从U＝IR可知，导体两端的电压随电阻的增大而增大C．从R＝UI可知，导体两端的电压为零时，导体的电阻也为零D．从I＝UR可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比2．小明利用如图所示的电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验中用到的电阻R分别为5Ω、10Ω、15Ω、20Ω，他先用5Ω的电阻进行实验，闭合开关后，调节滑动变阻器滑片P，使电压表的示数为2V，记下此时电流表的示数。
则下列说法不正确的是（）A．此时电流表的示数为0.4AB．此时滑动变阻器两端的电压为4VC．将5Ω更换为10Ω后，闭合开关，应将滑动变阻器滑片P向右端滑动D．要获得四组实验数据，滑动变阻器的最大阻值至少为20Ω3．如图是电阻甲和乙的U—I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲，乙串联在电路中，当电路电流为0.2A时，电源电压为8V4．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（）A．U1：U2B．U2：U1C．U2：(U2−U1)D．U1：(U2−U1)5．如图甲所示的电路中，电源电压为6V且保持不变。
中考物理《欧姆定律》专项练习题(附答案)
中考物理《欧姆定律》专项练习题(附答案)物理专项练习学校：__________ 姓名：__________ 班级：__________ 考号：__________一、填空题（共5题，总计0分）1．为测量阻值约10Ω的电阻，小龙设计并连接了如图所示电路，所使用的电源为两节干电池。
请指出他在电路设计和连接上存在的两个问题：①②。
2．如图所示，电源电压保持不变，开关S断开时，电压表示数为2V开关S闭合时，电压表示数为6V，那么电阻R1R2＝。
3．如图所示电路，灯泡L的灯丝电阻和电源电压均保持不变。
闭合开关S后，当滑动变阻器的滑片P位于ab中点时，灯泡L恰好正常发光在滑片P向b端移动的过程中，你将观察到的现象有：⑴⑵。
4．如图所示，已知电源电压为6V，电阻R1为10Ω。
闭合开关后，电流表示数为1A，则R2＝Ω，通过R2的电流等于A。
5．如图所示，电路中电流表A1与A2的示数之比为5：3，若R1＝30欧，则R2＝欧。
二、实验探究（共2题，总计0分）1．小明要研究“串联电路中导体两端电压与导体电阻阻值之间的关系”，他设计了如图所示的实验电路，并依次测量了每个已知阻值的定值电阻两端的电压，记录了如下表所示的实验数据。
请你对表格中的数据进行分析，归纳出导体两端电压与导体电阻阻值之间的关系是：。
R/Ω102030506070U/V2461012142．在“测量未知电阻R的阻值"实验中：(1)请你用笔画线代替导线把图10中的器材连接成实验电路。
(2)请把第二次测量时，图11所示的电压表和电流表示数填入表2中相应的空格。
表2次数123电压／V 1.1 2.3电流／A0.220.46(3)处理表2中所记录的各次实验数据，得出待测电阻R的阻值为Ω。
三、综合题（共2题，总计0分）1．小明做用伏安法测量小灯泡电阻的实验，小灯泡的额定电压为2.5V，已经连接如下图所示电路。
⑴同组的小琴又给他补接了两根导线使电路完整，请你将这两根导线画出来。
【完整版】初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（）A．电压表V1示数变大，V2示数变大，电流表A的示数变大B．电压表V1示数不变，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数变小，V2示数变大，电流表A的示数变小2、某小组根据实验绘出小灯泡的伏安特性曲线如图所示，根据此图给出的信息，以下有关小灯泡功率P的图像正确的是3、如图9所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时A．电流表示数减小，电压表示数减小B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大4、如图23所示电路中，电源电压保持不变，当滑动变阻器的滑键P自a向b 移动过程中，图中各电表示数变化的情况是()(A) A、A1、A2变大，V变小。
(B)A、A1、V变大，A2变小。
(C)A、A2、V变小，A1变大。
(D)A、A1、V变小，A2变大。
5、如图所示，电源电压不变，电阻R=10Ω，闭合开关S，电流表的示数为0.6A，若要使电流表的示数变为1.2A，请判断以下操作中正确的一个是A．在电阻R两端并联一个5Ω的电阻B．在电阻R两端并联一个10Ω的电阻C．在电路中串联一个5Ω的电阻D．在电路中串联一个10Ω的电阻6、如图是小张同学研究串联电路中电流、电压特点的实物连接图。
当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数。
则故障原因可能是：A．L1断路B．L1短路C．L2断路D．L2短路7、如图l所示，设电源电压保持不变，R=10W。
当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5W；B．U = 6V，R=20W；C．U = 6V，R = 10W；D．U = 3V，R = 15W。
初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示，电源电压为U，有两只完全相同的灯泡L1、L2，当只闭合S2时，Ⓐ表示数为I，则下列说法正确的是（）A．只闭合S1、S2时，Ⓐ表示数为B．只闭合S2、S3时，Ⓐ表示数为IC．只闭合S2、S3时，表示数为UD．只闭合S1、S2时，表示数为2、如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R 的最大阻值为50Ω，电流表量程为"0～0.6A"，电压表量程为"0～15V"。
闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。
则下列说法中正确的是（）A．小灯泡的额定功率为3.6WB．电源电压为16VC．当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.75WD．若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω=20Ω．闭合开关S，移动滑动变3、如图所示的电路中，电源电压保持不变，R1的滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a阻器R2时，电流表的示数为0.3A，则电源电压和滑动变阻器的最大阻值分别为（）A．6V 20Ω B．12V 20Ω C．6V 30Ω D．12V 30Ω为定值电阻，ab是粗细均匀、长为L的一根电阻4、在如图所示的电路中，R丝，且与R阻值相同，当闭合开关S后，电压表的示数U随滑片P离a点的距离x变化的规律能用哪个图象描述（电源两极间电压不变）（）A．B．C．D．5、首先通过实验研究得出"通过导体的电流与导体两端的电压关系"的科学家是A.伏特B.安培C.帕斯卡D.欧姆6、如图7所示，当S闭合时，两表示数的变化情况是（）A.电压表示数变大，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表示数变小，电流表示数变小7、如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（）示数与电流表A示数比值变大A．电压表V2B．电压表V示数与电流表A示数比值变小1变大C．电流表A示数变大，电压表V1变大D．电流表A示数变大，电压表V28、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图3所示，由图中信息可知()A．A导体的电阻为10ΩB．A导体的电阻大于B导体的电阻C．A导体两端电压为3V时，通过A导体的电流为0．6AD．B导体两端电压为0V时，B导体的电阻也为0Ω9、某同学在探究"电阻上的电流跟两端电压的关系"时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是A．电阻一定时，电流随着电压的增大而减小B．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大D．两电阻阻值的关系是Ra ＞Rb10、如图所示是一位同学已经连接好的电路，电源电压保持不变。

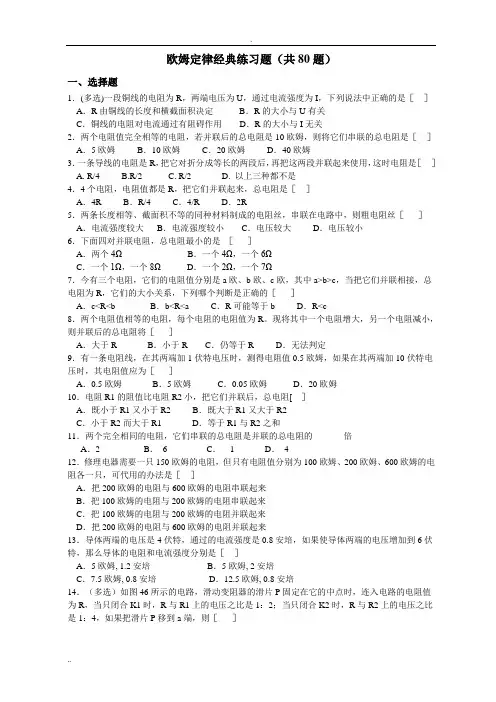

欧姆定律经典练习题(共80题)含答案
欧姆定律经典练习题（共80题）一、选择题1．(多选)一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧姆B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 B.R/2 C. R/2 D. 以上三种都不是4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。
现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［］A．0.5欧姆B．5欧姆C．0.05欧姆D．20欧姆10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2 B．既大于R1又大于R2C．小于R2而大于R1 D．等于R1与R2之和11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的______倍A．2 B．6 C． 1 D．412．修理电器需要一只150欧姆的电阻，但只有电阻值分别为100欧姆、200欧姆、600欧姆的电阻各一只，可代用的办法是［］A．把200欧姆的电阻与600欧姆的电阻串联起来B．把100欧姆的电阻与200欧姆的电阻串联起来C．把100欧姆的电阻与200欧姆的电阻并联起来D．把200欧姆的电阻与600欧姆的电阻并联起来13．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［］A．5欧姆, 1.2安培B．5欧姆, 2安培C．7.5欧姆, 0.8安培D．12.5欧姆, 0.8安培14．（多选）如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：115．将安培表先后串联在图51中的A处、B处、和C处，当电键K闭合时，安培表接在何处的读数最大？［］A．A处B．B处C．C处D．三处都一样16．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断17．图54中的滑动变阻器R1的最大阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变，当滑动变阻器的滑片P由a端滑到b端，伏特表示数的变化是［］A．6伏~0伏B．3.6伏~6伏C．6伏~3.6伏D．6伏~2.4伏18．（多选）图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于安培表和伏特表示数的变化以及发生变化原因的简要分析，正确的是［］A．不管P向哪端滑动，R2都是不变的，所以伏特表示数不变，安培表示数将在P向a端滑动时变小，P向b端滑动时变大B．不管P向哪端滑动，R1都是不变的，所以伏特表示数不变，安培表示数将在P向b端滑动时变小，P向a端滑动时变大C．P向a端滑动时，R1不变，R1两端电压不变，伏特表示数变小，R3也变小，所以安培表示数不变D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以伏特表示数变小，那么，通过R3的电流变小，安培表示数变大E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以伏特表示数变大，干路中电流变小，通过R3的电流变大，安培表示数变小19．图56所示的电路中，电压U保持恒定，当K断开时，安培表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D．A1不变、A2变大20．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大21．如图59所示，电源电压为9伏特，定值电阻R为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的a端滑向b端时，伏特表的示数是［］A．由0逐渐增大到9伏B．由0逐渐增大到5伏C．由0逐渐增大到4伏D．由4伏特逐渐减小到022．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是［］A．A变小、V1变大，V2变小B．A变大、V1变大，V2变小C．A变小、V1变小，V2变大D．A变大、V1变小，V2变大23．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的［］A．安培表的示数变大，伏特表的示数变小，电灯L变亮B．安培表的示数变小，伏特表的示数变小，电灯L变暗C．安培表的示数变小，伏特表的示数变大，电灯L变暗D．安培表的示数变大，伏特表的示数变小，电灯L变亮24．如图62电源电压不变，当滑动变阻器的滑片位于最右端时，伏特表V1和V2的读数分别为12伏和4伏，安培表A的读数为1安，当滑片位于变阻器中间时，各表的读数分别是［］A．V1为12伏；V2为4伏；A为0.8安B．V1为12伏；V2为2.4伏；A为1.2安C．V1为9.6伏；V2为2.4伏；A为1.2安D．V1为8伏；V2为4伏；A为0.8安25．图65所示的电路中，电源电压不变，K闭合时，电灯L正常发光，要在K断开时，电灯L 仍能正常发光，滑动变阻器的滑片P应该［］A．向右移动B．不动C．向左移动D．先向右移，再回到原位26．已知电阻R1大于电阻R2，将它们串联后接入电路，则R1、R2两端的电压U1、U2间的关系是［］A．U1=U2 B．U1>U2 C．U1<U2 D．不好判断27．图67是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的［］27. 公式的物理意义的正确理解是［］A．加在导体两端的电压越大，导体的电阻越大B．导体的电流越小，导体的电阻越大C．导体的电阻与电压成正比，与电流成反比D．导体的电阻大小等于导体两端的电压与电流之比29. 如图1所示的滑动变阻器结构示意图，A、B、C、D是它的四个接线柱。
完整版初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示电路，电源电压为6V，电键K闭合时，伏特表示数为6V，出现此现象的原因可能是()A．L1短路或L2断路B．L1断路或L2短路C．L1和L2都断路D．L1和L2都短路2、如图所示，电源电压不变，开关闭合后，滑动变阻器的滑片向左滑动时，下列判断正确的是（）A．电压表示数变大，电流表示数变大，电灯变亮B．电压表示数变大，电流表示数变小，电灯变暗C．电压表示数变小，电流表示数变大，电灯变亮D．电压表示数变小，电流表示数变小，电灯变暗3、在如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左滑动时（）A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变大，电流表示数变大，灯泡变亮D．电压表示数变小，电流表示数变小，灯泡变暗4、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由右端向中点移动时，下列说法正确的是A．电流表的示数变小B．电压表的示数变小C．电流表的示数不变D．电路总电流减小5、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是()A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2 V时，电流为0.6A6、如图所示电路，R1＝2R2，当闭合开关S后，电流表A1和A2示数之比为( )A．1∶2B．2∶1C．1∶3D．3∶17、电阻R1和R2并联，当通过R1的电流为I1时，则通过干路的电流为（）A. B.C. D.8、下列说法中正确的是（）A．在串联电路中，各部分电路两端的电压相等，且各部分两端的电压之和等于电源的总电压B．在并联电路中，不论各支路中灯泡规格是否相同，各支路两端的电压都相等C．只要两盏灯两端电压相等，这两盏灯一定是并联D．只要两盏灯中的电流相等，这两盏灯一定串联、电流表、电压表、开关和电源连接成图所示电9、将光敏电阻R、定值电阻R路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况是A．电流表和电压表示数均变大B．电流表和电压表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大10、在探究电路的电流规律实验时用了图8中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是11、某同学在探究"电流跟电压、电阻的关系"时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是A．电压一定时，电流随着电阻的增大而减小B．电阻一定时，电压随着电流的增大而增大C．电阻一定时，电流随着电压的增大而增大D．电压一定时，电阻随着电流的增大而减小12、闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）A．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值13、在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤．原理如图所示，R为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变大D．电流表读数变小，电压表读数变大14、已知R1>R2,按图中的四种方式分别接在同一电源上,电路中电流I1、I2、I 3、I4最大的电路是A．B．C．D．15、已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
【完整版】初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、三个定值电阻串联后接在电压恒定的电源两端，其阻值R1=1Ω，R2=2Ω，R 3=3Ω，某同学将一个开关S接在R1的两端，一只电流表接在R2两端，如图所示，闭合开关时，电流表读数为1A，若断开开关S并将电流表的位置改接一只电压表，则电压表的示数为V．2、如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接3、（2015•宜宾）如图所示的四个电路中，电源电压保持不变，R为已知阻值的定值电阻，可以测出未知电阻Rx阻值的电路是（）A． B.C．D．4、如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是5、在如图6所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（）A.A的示数变小，V1的示数不变，V2的示数变小B.A的示数变大，V1的示数变大，V2的示数变小C.A的示数变小，V1的示数不变，V2的示数变大D.A的示数变大，V1的示数变小，V2的示数变大6、如图是某同学设计的汽车启动电路。
旋转钥匙接通a、b间电路，电动机M 启动下列说法正确的是（）A．F端为螺线管的N极B．R的滑片左移时螺线管磁性减弱C．电动机启动说明螺线管产生磁性D．螺线管两端电压小于电动机两端电压7、将光敏电阻R、定值电阻R、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大8、在图所示的电路中，电源电压不变．当滑动变阻器R的滑片P移动时，电压表V，电流表A的示数之比增大．则电压表V或电流表A的示数变化情况以及滑动变阻器R的滑片P的移动情况是A．电流表A示数增大，P向右滑动B．电流表A示数减小，P向左滑动C．电压表V示数增大，P向右滑动D．电压表V示数减少，P向左滑动9、如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A.电阻R短路B.电阻R短路C.灯L断路D.灯L短路10、如图甲所示，小灯泡L与滑动变阻器R串联在电压为4.5V的电路中，闭合开关S移动滑片P，得到小灯泡的I﹣U图象如图乙所示．当小灯泡的功率为0.75W时，下列说法正确的是（）A．电流表的示数为0.2AB．滑动变阻器接入电路的电阻为15ΩC．电路消耗的总功率是1.35WD．10s内电流对滑动变阻器做功是6J11、下图是小松同学做电学实验时所画电路图的一部分,根据此图中所提供器材,可以直接研究的问题是A．测小灯泡正常发光的电阻B．测小灯泡的实际电功率C．测小灯泡消耗的电能D．测小灯泡正常工作时的温度12、张华同学在探究通过导体的电流与其两端的电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A13、如图所示的电路图,在探究电阻上的电流跟电压的关系时，如何改变定值电阻R两端的电压，从而得到多组电压、电流值()A.保持R′的滑片位置不动B.保持R的电压不变C.保持R不变，调节R′的滑片到不同位置D.保持电路中的电流不变14、如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。
中考物理总复习《欧姆定律》专项练习题(附参考答案)
中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5V B．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A 4．如图是一种自动测定油箱内油面高度的装置。
其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。
下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。
中考物理《欧姆定律》专项练习题(附带答案)
中考物理《欧姆定律》专项练习题(附带答案)一、单选题1．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V2．如图是汽车油量表的原理图，它能自动测定汽车油箱内的油量多少。
R是滑动变阻器，油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量。
R0为定值电阻。
当汽车行驶时，电路中的变化情况正确的（）A．电流表示数变大B．电流表示数变小C．电路中的电阻变小D．电流表示数和电路中的电阻都不变3．下列对欧姆定律公式I= U R的理解中，不正确的是（）A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟的电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关4．如图所示，电源电压恒为5V，电压表的量程为“ 0∼3V”，电流表的量程为“ 0∼0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。
