泵站安装和验收规范方案
水利工程施工质量验收规范对施工泵站工程的要求
设计应充分考虑当地水文、地质 、气象等条件，合理确定泵站规
模、水泵选型、电气设计等。
设计应注重环境保护，减少对周 边生态的破坏，合理利用水资源
。
泵站工程的施工要求
施工单位应具备相应的资质和经验， 确保施工质量。
施工过程中应严格控制材料质量，加 强质量检测和验收，确保各道工序合 格。
施工前应对工程进行详细勘察，了解 现场实际情况，制定合理的施工方案 。
CHAPTER
05
水利工程施工质量验收规范对 施工泵站工程的监督与管理
水利工程施工质量验收规范对施工泵站工程的监督与管理
对于检查中发现的质量问题，应要求施工单位立即整改，并跟踪整改情况，确保 问题得到解决。
对于严重违反验收规范的行为，应依法进行处罚，并追究相关责任人的责任。同 时，应将问题及处理结果公示，以警示其他施工单位。
泵站工程质量问题的处理措施
01
02
03
04
加强基础施工监控
对泵站基础施工进行严格监控 ，确保基础牢固、沉降均匀，
防止混凝土结构开裂。
规范设备安装
严格按照设备安装规范进行设 备安装，确保设备运行稳定、
减少设备故障。
提高施工工艺水平
加强施工人员技能培训，ຫໍສະໝຸດ 高 施工工艺水平，确保施工质量达标。
加强安全管理
• 请输入您的内容
CHAPTER
04
施工泵站工程的质量问题及处 理措施
泵站工程施工中常见问题
基础施工问题
泵站基础不牢固、沉降 不均匀、混凝土结构开
裂等。
设备安装问题
泵站设备安装不规范、 设备运行不稳定、设备
故障频发等。
施工工艺问题
施工工艺粗糙、施工质 量不达标、施工缺陷较

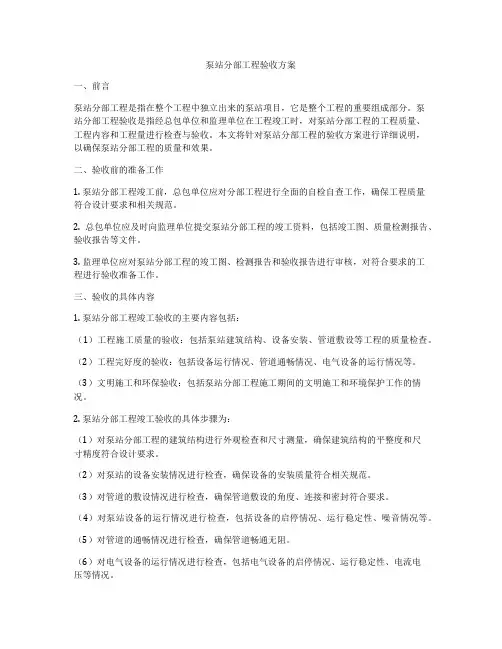

泵站分部工程验收方案
一、前言泵站分部工程是指在整个工程中独立出来的泵站项目，它是整个工程的重要组成部分。
泵站分部工程验收是指经总包单位和监理单位在工程竣工时，对泵站分部工程的工程质量、工程内容和工程量进行检查与验收。
本文将针对泵站分部工程的验收方案进行详细说明，以确保泵站分部工程的质量和效果。
二、验收前的准备工作1. 泵站分部工程竣工前，总包单位应对分部工程进行全面的自检自查工作，确保工程质量符合设计要求和相关规范。
2. 总包单位应及时向监理单位提交泵站分部工程的竣工资料，包括竣工图、质量检测报告、验收报告等文件。
3. 监理单位应对泵站分部工程的竣工图、检测报告和验收报告进行审核，对符合要求的工程进行验收准备工作。
三、验收的具体内容1. 泵站分部工程竣工验收的主要内容包括：（1）工程施工质量的验收：包括泵站建筑结构、设备安装、管道敷设等工程的质量检查。
（2）工程完好度的验收：包括设备运行情况、管道通畅情况、电气设备的运行情况等。
（3）文明施工和环保验收：包括泵站分部工程施工期间的文明施工和环境保护工作的情况。
2. 泵站分部工程竣工验收的具体步骤为：（1）对泵站分部工程的建筑结构进行外观检查和尺寸测量，确保建筑结构的平整度和尺寸精度符合设计要求。
（2）对泵站的设备安装情况进行检查，确保设备的安装质量符合相关规范。
（3）对管道的敷设情况进行检查，确保管道敷设的角度、连接和密封符合要求。
（4）对泵站设备的运行情况进行检查，包括设备的启停情况、运行稳定性、噪音情况等。
（5）对管道的通畅情况进行检查，确保管道畅通无阻。
（6）对电气设备的运行情况进行检查，包括电气设备的启停情况、运行稳定性、电流电压等情况。
1. 泵站分部工程竣工验收的标准包括：（1）工程施工质量应符合相关的设计要求和规范标准。
（2）工程完好度应符合设备运行和管道通畅的要求。
（3）文明施工和环保应符合相关的法律法规和环保标准。
2. 泵站分部工程竣工验收的方法包括：（1）外观检查方法：通过肉眼观察和尺寸测量等方式对建筑结构进行外观检查。
泵站安装及验收规范
泵站安装及验收规范泵站安装及验收规范一、泵站安装规范：1. 泵房选址：（1）泵房应选在地势相对较高、易于排水的地方，且距离水源、用水点较近；（2）泵房周围应有足够的空间，便于维修和运输设备；（3）泵房距离耕地、饮用水源等重要区域应保持一定的安全距离；（4）泵房应符合防火、防雷、防爆等要求，并建有必要的防洪设施。
2. 泵房建筑：（1）泵房建筑应具备良好的通风、排气、防潮和防尘等条件；（2）泵房外墙应具备保温、隔音、防腐等功能；（3）泵房内部应设置恒温、防冻设备，以确保泵站正常运行；（4）泵房内部的电气线路应安装于防护管内，以提高安全性。
3. 设备安装：（1）根据设计要求安装水泵、泵管、阀门等设备，确保设备安装牢固、稳定；（2）严格按照设备使用说明书进行安装，确保设备安装正确、合理；（3）设备安装后，应进行试运行，检测设备是否运行正常；（4）设备安装过程中，应进行相关记录，做好安装验收准备。
二、泵站验收规范：1. 文件准备：（1）泵房建设单位须提供正式的建设项目文件，包括项目设计、施工合同、工程变更等；（2）泵房设备供应商提供泵站设备完整的产品合格证明、检测报告、使用说明书等。
2. 施工验收：（1）泵房建设单位应根据设计要求和施工合同进行施工验收，确保工程质量符合要求；（2）验收过程中，泵房建设单位应提供施工过程中的相关文件和资料，如施工记录、质检报告等。
3. 设备验收：（1）设备供应商应提供设备合格证明和产品质检报告等；（2）设备验收过程中，应进行设备试运行，检测设备运行情况；（3）设备验收前，设备供应商应提供设备使用说明书和维修保养手册等。
4. 外观检查：（1）泵房外观应整洁、美观，无明显的构造缺陷和破损；（2）泵房建筑物应符合国家建筑标准，无渗漏、漏雨等问题。
5. 功能检查：（1）检查泵站设备的运行情况，确保各设备正常运行；（2）检查泵站管网系统的连接情况，确保系统畅通无阻；（3）检查泵站的自动控制系统，确保控制工艺正常运行。
泵站安装与验收规范汇总
1 总则1.0.1 为加强泵站安装及验收的管理，保证泵站建设质量，达到优质、安全、经济的目的，特制定本规范。
1.0.2本规范适用于符合下列条件的新建、扩建或改造的大、中型灌溉、排水及工业、城镇供、排水泵站机电设备的安装和验收：1装有水泵叶轮直径900mm及以上或单机功率300kW及以上的轴流泵和混流泵机组；2装有水泵进口直径在500mm及以上或单机功率在500kW及以上的离心泵机组；3 叶轮直径500mm及其以上的潜水泵。
其它泵站机组的安装和验收可参照执行。
1.0.3泵站主机组、辅助设备、电气设备以及管道的安装，应根据泵站设计和设备制造厂的有关技术文件，按本规范的要求执行。
1.0.4泵站安装应认真执行国家颁布的有关安全、环境保护的标准和规定，并结合具体情况，制订有关安全和环境保护细则。
1.0.5安装单位在安装过程中应按本规范规定，作好各项安装技术记录，并经监理工程师检查安装质量，填报验收签证，作为工程验收依据。
1.0.6 泵站验收分为分部工程验收、阶段验收、单位工程验收和竣工验收。
泵站试运行验收可作为阶段验收。
泵站工程具备验收条件时应及时组织验收，未经验收或验收不合格的工程不得交付使用，不得进行后续工程施工。
1.0.7泵站机电设备安装完成后，应按本规范的要求进行试运行，检验机组质量并进行验收。
泵站试运行验收合格后，根据生产需要并经主管部门批准可临时投产运行，待工程竣工验收后方可办理交接手续。
1.0.8验收过程中若发生意见分歧，应通过深入调查研究，充分协商解决，验收委员会有裁决权。
如某些问题被认为不宜在现场裁决，则应报请主管部门决定。
对工程遗留问题，验收委员会应提出处理意见，责成有关单位落实处理、限期完成，并补行验收。
1.0.9泵站的安装及验收，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 安装及验收的基本要求2.1 一般规定2.1.1安装单位在安装前应配齐技术力量，制定安装施工组织设计和施工网络计划，并报送监理工程师批准后，安装工作方能进行。
泵站设备安装与验收规程
中华人民共和国水利行业标准泵站设备安装及验收规范Installation and acceptance specification forequipment of pumping station中华人民共和国水利部 发 布SL 317－2014替代SL 317-2004 ICSP备案号 SL前言根据水利部水利技术标准制修订计划，按照《水利技术标准编写规定》SL 1－2002的要求，修订本标准。
本标准共10章36节7个附录，主要内容有：总则，基本规定，立式机组的安装，卧式与斜式机组的安装，灯泡贯流式机组的安装，潜水泵的安装，进出水管道的安装，辅助设备的安装，电气设备的安装及试验，泵站设备安装工程验收等。
本标准修订的主要内容有：——对原规范的名称做了变更，内容进行了修订；——对原规范第二章名称做了变更，结构进行了调整，增加了安装施工组织内容，删除了水泵模型试验验收内容；——删除原规范第三章~第八章章名中的“及验收”三个字，使章名与其内容更相符。
——在原规范第四章基础上，增加了主机组传动装置安装及验收内容；——对原规范第六章内容进行了扩充；——对原规范第七章内容进行了调整归并，即：将各种阀门安装内容归并为一节；——在原规范第九章基础上，增加了泵站电气设备安装及试验的相关规定，将该章名称变更为“电气设备安装及试验”，并将主电动机试验项目及要求以附录形式进行了规定；——将原规范第十章名称变更为“泵站设备安装工程验收”，增加了设备安装工程验收内容，将泵站试运行验收内容调整为泵站机组启动验收，将安装单位应提供的资料以附录形式进行了规定；——删除了原规范第十一章，泵站工程竣工验收按现行水利行业标准《水利水电建设工程验收规程》SL 223的有关规定执行；——删除了工程验收相关的7个附录和原型泵与模型泵性能换算的1个附录，增加了泵站设备安装及验收应移交资料目录、主电动机交接试验项目及要求、变压器安装及验收和交接试验项目及要求、计算机监控系统安装及验收和交接试验项目及要求等4个附录；——更正了原规范公式、图表和文字中的错误。

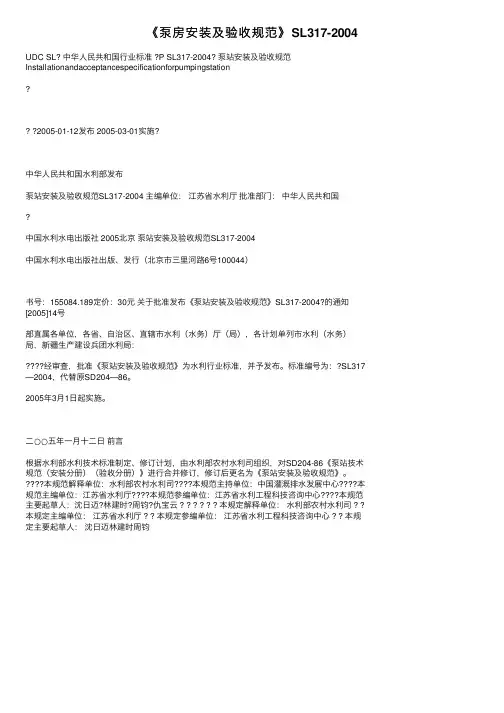

《泵房安装及验收规范》SL317-2004
《泵房安装及验收规范》SL317-2004 UDC SL? 中华⼈民共和国⾏业标准 ?P SL317-2004? 泵站安装及验收规范Installationandacceptancespecificationforpumpingstation?? ?2005-01-12发布 2005-03-01实施?中华⼈民共和国⽔利部发布泵站安装及验收规范SL317-2004 主编单位：江苏省⽔利厅批准部门：中华⼈民共和国?中国⽔利⽔电出版社 2005北京泵站安装及验收规范SL317-2004中国⽔利⽔电出版社出版、发⾏（北京市三⾥河路6号100044）书号：155084.189定价：30元关于批准发布《泵站安装及验收规范》SL317-2004?的通知[2005]14号部直属各单位，各省、⾃治区、直辖市⽔利（⽔务）厅（局），各计划单列市⽔利（⽔务）局，新疆⽣产建设兵团⽔利局：????经审查，批准《泵站安装及验收规范》为⽔利⾏业标准，并予发布。
标准编号为：?SL317—2004，代替原SD204—86。
2005年3⽉1⽇起实施。
⼆○○五年⼀⽉⼗⼆⽇前⾔根据⽔利部⽔利技术标准制定、修订计划，由⽔利部农村⽔利司组织，对SD204-86《泵站技术规范（安装分册）（验收分册）》进⾏合并修订，修订后更名为《泵站安装及验收规范》。
????本规范解释单位：⽔利部农村⽔利司????本规范主持单位：中国灌溉排⽔发展中⼼????本规范主编单位：江苏省⽔利厅????本规范参编单位：江苏省⽔利⼯程科技咨询中⼼????本规范主要起草⼈：沈⽇迈?林建时?周钧?仇宝云 ? ? ? ? ? ? 本规定解释单位：⽔利部农村⽔利司 ? ?本规定主编单位：江苏省⽔利厅 ? ? 本规定参编单位：江苏省⽔利⼯程科技咨询中⼼ ? ? 本规定主要起草⼈：沈⽇迈林建时周钧。
泵安装工程施工验收规范
泵安装工程施工验收规范一、引言泵是工业生产中常用的一种流体输送设备，广泛应用于石油、化工、电力、冶金、矿山等行业。
泵安装工程的施工质量直接关系到设备的运行安全和稳定性，因此施工验收是确保设备正常运行的重要环节。
为了规范泵安装工程的施工验收工作，保证设备的安全性和可靠性，制定本规范。
二、术语和定义1. 泵：用于输送液体、气体或混合物的设备，能将各种物质通过设备内部的机械能转换成流体能量，并输送到需要处的设备。
2. 泵站：泵和相关辅助设备组成的设备组合，用于输送流体或增压流体。
3. 施工单位：泵安装工程的施工方，负责泵安装、调试和验收工作。
4. 监理单位：泵安装工程的监督方，负责对施工单位的工程质量进行监督和检查。
5. 设计单位：对泵安装工程进行设计、选型和指导，并提供工程验收依据。
6. 验收：对泵安装工程进行检查、测试和评价，确认其符合设计要求和国家标准的过程。
三、泵安装工程施工验收程序1. 设计审查：施工单位在进行泵安装工程前，应查阅设计图纸和相关文件，确认工程设计符合国家规定和行业标准。
2. 工程准备：施工单位应准备好所需的施工设备、材料和人员，确保施工进度和质量。
3. 泵设备验收：施工单位应对购买的泵设备进行验收，确认设备符合要求，否则应及时通知供货商做好调换备用。
4. 泵基础施工：施工单位应按照设计要求进行泵基础的浇筑和检验工作。
5. 泵设备安装：施工单位应按照设计要求进行泵设备的安装，包括泵体与基础的连接、配管、电气接线等。
6. 泵系统调试：施工单位应对泵系统进行调试，确认其正常运行，包括泵的启停、运行状态、压力等参数。
7. 泵系统试运行：施工单位应对泵系统进行试运行，确认其工作正常，无异常情况。
8. 工程验收：监理单位应对泵安装工程进行验收，确认其符合设计要求和国家标准，出具验收报告。
四、泵安装工程施工验收内容1. 泵设备外观检查：包括泵设备外观完好、无损坏、无漏油、无渗漏等情况。
2. 泵设备安装质量：包括泵设备与基础连接牢固、配管连接正确、电气接线无误、泵体位置合理等情况。
泵站设备安装施工方案
泵站设备安装施工方案一、前言泵站设备的安装施工是一个关键的环节，直接关系到整个泵站设备运行效果和安全性。
本文将针对泵站设备安装施工方案进行详细介绍，包括关键步骤和注意事项。
二、施工准备1. 资料准备在进行泵站设备安装施工前，需准备好相应的设计图纸、施工方案、材料清单等相关资料，确保施工按照设计要求进行。
2. 人员配置合理配置具有相关经验和技能的施工人员，包括电气工程师、机械工程师、施工队长等，确保施工顺利进行。
三、施工步骤1. 场地准备施工前需要对泵站设备安装的场地进行清理和整理，保证施工安全和顺利进行。
2. 泵站设备安装按照设计图纸和施工方案，逐步进行泵站设备的安装工作，确保设备位置准确、连接牢固。
3. 接线连接进行泵站设备的电气接线连接，确保接线正确、牢固可靠，避免因电路问题导致设备故障。
4. 调试检测完成泵站设备的安装后，进行设备的调试检测工作，确保设备运行正常、无异常声音和泄漏现象。
5. 安全验收对泵站设备进行安全验收，确保设备安装符合相关标准和要求，保证设备安全运行。
四、注意事项1. 安全第一在施工过程中，严格遵守安全操作规程，戴好安全防护用具，确保施工人员和设备安全。
2. 质量保障泵站设备安装需要注意保证施工质量，确保设备安装牢固、接线正确，避免因质量问题导致故障。
五、总结泵站设备安装施工是一个复杂的工程，需要严格按照设计要求和施工方案进行，确保设备安全运行。
希望本文介绍的泵站设备安装施工方案能为相关工作提供一定的参考和帮助。
六、参考资料1.水利工程施工管理2.泵站设备安装技术规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 总则
1.0.1 为加强泵站安装及验收的管理，保证泵站建设质量，达到优质、安全、经济的目的，特制定本规。
1.0.2本规适用于符合下列条件的新建、扩建或改造的大、中型灌溉、排水及工业、城镇供、排水泵站机电设备的安装和验收：
1 装有水泵叶轮直径900mm及以上或单机功率300kW及以上的轴流泵和混流泵机组；
2 装有水泵进口直径在500mm及以上或单机功率在500kW及以上的离心泵机组；
3 叶轮直径500mm及其以上的潜水泵。
其它泵站机组的安装和验收可参照执行。
1.0.3泵站主机组、辅助设备、电气设备以及管道的安装，应根据泵站设计和设备制造厂的有关技术文件，按本规的要求执行。
1.0.4泵站安装应认真执行国家颁布的有关安全、环境保护的标准和规定，并结合具体情况，制订有关安全和环境保护细则。
1.0.5安装单位在安装过程中应按本规规定，作好各项安装技术记录，并经监理工程师检查安装质量，填报验收签证，作为工程验收依据。
1.0.6 泵站验收分为分部工程验收、阶段验收、单位工程验收和竣工验收。
泵站试运行验收可作为阶段验收。
泵站工程具备验收条件时应及时组织验收，未经验收或验收不合格的工程不得交付使用，不得进行后续工程施工。
1.0.7泵站机电设备安装完成后，应按本规的要求进行试运行，检验机组质量并进行验收。
泵站试运行验收合格后，根据生产需要并经主管部门批准可临时投产运行，待工程竣工验收后方可办理交接手续。
1.0.8验收过程中若发生意见分歧，应通过深入调查研究，充分协商解决，验收委员会有裁决权。
如某些问题被认为不宜在现场裁决，则应报请主管部门决定。
对工程遗留问题，验收委员会应提出处理意见，责成有关单位落实处理、限期完成，并补行验收。
1.0.9泵站的安装及验收，除应符合本规外，尚应符合国家现行有关标准的规定。
2 安装及验收的基本要求
2.1 一般规定
2.1.1安装单位在安装前应配齐技术力量，制定安装施工组织设计和施工网络计划，并报送监理工程师批准后，安装工作方能进行。
监理工程师应根据泵站具体情况组织设计、制造、施工单位进行技术交底，相互协调。
安装施工组织设计经审查批准后，由总监理工程师发布开工令，施工单位方可进场进行正式安装。
安装人员应熟悉与安装工作有关的图纸和资料。
2.1.2水泵及电动机安装前应进行全面清理和检查。
对与安装有关的尺寸及配合公差应进行校核，部件装配应注意配合标记。
多台机组同时安装时，每台机组应用标有同一序列标号部件进行装配。
安装时各金属滑动面应清除毛刺并涂油脂。
2.1.3水泵及电动机组合面的合缝检查应符合下列要求：
1 合缝间隙可用0.05mm塞尺检查，不得通过；
2 当允许有局部间隙时，可用不大于0.10mm塞尺检查，深度不应超过组合面宽度的1/3，
总长不应超过周长的20%；
3 组合缝处的安装面高差不应超过0.10mm。
2.1.4机电设备安装所用的装置性材料和设备用油，应符合设计要求，并有检验证或出厂合格证
明书。
必要时应对油品进行抽样化验，化验结果应符合要求。
2.1.5承压设备及连接件的耐压试验应符合下列规定：
1 强度耐压试验。
试验压力应为1.5倍额定工作压力，保持压力10min，无渗漏及裂纹等
现象；
2 严密性耐压试验。
试验压力应为1.25倍额定工作压力，保持压力30min，无渗漏现象；
3 电动机冷却器应按设计要求的试验压力进行耐压试验。
如设计部门无明确要求，则试验压
力宜为0.35MPa，保持压力60min，无渗漏现象；
4 轮毂耐压试验应遵照本规3.2.3规定执行。
2.1.6油槽等开敞式容器进行煤油渗漏试验时，应至少保持4h。
2.1.7 各连接部件的销钉、螺栓、螺帽，均应按设计要求锁定或点焊牢固。
有预应力要求的连接螺栓应测量紧度，并应符合设计要求。
部件安装定位后，应按设计要求装好定位销。
2.1.8起重运输应遵守下列规定：
1 对大起重量的起重、运输项目必须专门制订详细的操作方案和安全技术措施；
2 对起重机械设备各项性能应预先检查、测试，做好记录，并逐一核实；
3 严禁以管道、设备或脚手架、脚手平台等作为起吊重物的承力点，凡利用建筑结构起吊或运输重件者应进行验算。
2.1.9 设备部件表面应按设计要求涂漆防护，设备涂色的规定见本规附录A。
2.2 设备验收与保管
2.2.1设备到达安装工地后，应由监理工程师组织有关人员根据设备到货清单进行验收，检查设备规格、数量和质量，检查各项技术文件和资料。
2.2.2设备验收后应由安装单位连同其技术资料、专用工具及配件等分类登记入库，妥善保管。
2.2.3设备保管仓库分露天存放场、敞棚、仓库、保温库4类。
泵站所需的各类器材、设备应根据用途、构造、重量、体积、包装、使用情况及当地气候条件，按本规附录B的要求分别存放。
设备维护保管技术应按有关规程和规定执行。
2.3 模型试验验收
2.3.1泵站所采用的水泵模型如已经过省部级及以上技术鉴定，可不再进行重复试验和验收。
如果有必要进行泵段的模型试验,其模型、原型数据转换均应按《水泵模型验收试验规程》（SL 140）规定执行。
2.3.2泵段模型试验验收时,应按图纸检查测量模型泵的主要尺寸，其允许偏差应符合本规2.4.2和2.4.3要求,并应检查安放角的准确性。
2.3.3模型试验经初步检验合格后，由业主（或委托试验人）组织人员进行验收。
2.4 原型水泵制造验收
2.4.1原型水泵加工完毕后，按本规表2.4.2和表2.4.3要求检测合格，则原型泵水力性能可根据模型泵水力性能利用相似原理进行换算得到，而不必进行原型水力性能试验。
水力性能换算方法可参见附录C。
2.4.2原型离心泵与设计图主要尺寸偏差应符合表2.4.2条要求（表中测量项目见图2.4.2）。
表2.4.2 原型及模型离心泵与其设计图尺寸允许偏差。
