ICSP备案号SL 中华人民共和国水利行业标准SL/T317－201×替代SL 317-2004泵站设备安装及验收规范Installation and acceptance specification for equipment of pumping station（征求意见稿）201×－××－××发布201×－××－××实施中华人民共和国水利部发布前言根据水利部水利技术标准制修订计划，按照《水利技术标准编写规定》SL 1－2002的要求，修订本标准。
《泵站安装及验收规范》SL 317－2004（以下简称“原规范”）颁布8年来，对我国泵站安装及验收工作发挥了重大的作用。
随着我国泵站建设的发展和科学技术的进步，以及泵站更新改造工作对泵站设备安装提出的新要求，迫切需要对原标准进行修订，并扩充泵站电气设备安装及试验的相关内容。
本标准共10章37节8个附录，主要内容有：总则，基本规定，立式机组的安装及验收，卧式与斜式机组的安装及验收，贯流式机组的安装及验收，潜水泵的安装及验收，进出水管道的安装及验收，辅助设备的安装及验收，电气设备的安装及试验，泵站设备安装工程验收等。
本标准修订的主要内容有：——对原规范的内容进行了修订，名称做了变更；——对原规范第二章名称做了变更，结构进行了调整，增加了安装施工组织内容，删除了水泵模型试验验收内容；——在原规范第四章基础上，增加了主机组传动装置安装及验收内容；——对原规范第六章内容进行了扩充；——对原规范第六章内容进行了调整归并，即：将各种阀门安装内容归并为一节；——在原规范第九章基础上，增加了泵站电气设备安装的相关规定，并将主电动机试验项目及要求以附录形式进行了规定；——对原规范第十章名称变更为泵站设备安装工程验收，增加了设备安装工程验收内容，将泵站试运行验收内容调整为泵站机组启动验收，将安装单位应提供的资料以附录形式进行了规定；——删除了原规范第十一章，泵站工程竣工验收按现行水利行业标准《水利水电建设工程验收规程》SL 223的有关规定执行；——删除了工程验收相关的7个附录，增加了泵站设备安装及验收应移交资料目录、主电动机交接试验项目及要求、变压器安装及验收和交接试验项目及要求、计算机监控系统安装及验收和交接试验项目及要求等4个附录；——更正了原规范公式、图表和文字中的错误。
泵站安装及验收规范

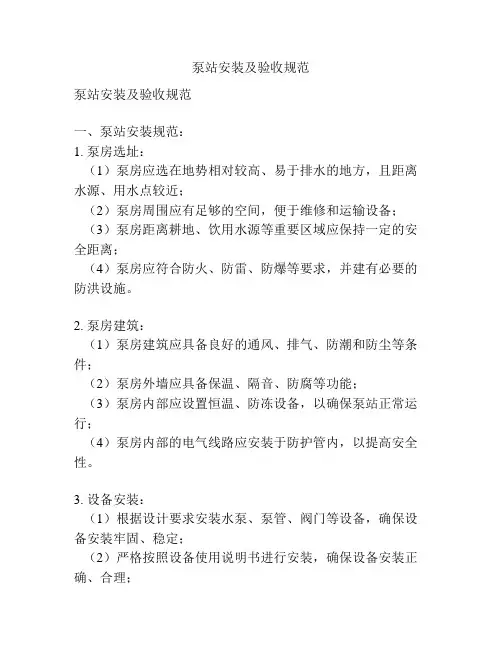

泵站安装及验收规范泵站安装及验收规范一、泵站安装规范：1. 泵房选址：（1）泵房应选在地势相对较高、易于排水的地方，且距离水源、用水点较近；（2）泵房周围应有足够的空间，便于维修和运输设备；（3）泵房距离耕地、饮用水源等重要区域应保持一定的安全距离；（4）泵房应符合防火、防雷、防爆等要求，并建有必要的防洪设施。
2. 泵房建筑：（1）泵房建筑应具备良好的通风、排气、防潮和防尘等条件；（2）泵房外墙应具备保温、隔音、防腐等功能；（3）泵房内部应设置恒温、防冻设备，以确保泵站正常运行；（4）泵房内部的电气线路应安装于防护管内，以提高安全性。
3. 设备安装：（1）根据设计要求安装水泵、泵管、阀门等设备，确保设备安装牢固、稳定；（2）严格按照设备使用说明书进行安装，确保设备安装正确、合理；（3）设备安装后，应进行试运行，检测设备是否运行正常；（4）设备安装过程中，应进行相关记录，做好安装验收准备。
二、泵站验收规范：1. 文件准备：（1）泵房建设单位须提供正式的建设项目文件，包括项目设计、施工合同、工程变更等；（2）泵房设备供应商提供泵站设备完整的产品合格证明、检测报告、使用说明书等。
2. 施工验收：（1）泵房建设单位应根据设计要求和施工合同进行施工验收，确保工程质量符合要求；（2）验收过程中，泵房建设单位应提供施工过程中的相关文件和资料，如施工记录、质检报告等。
3. 设备验收：（1）设备供应商应提供设备合格证明和产品质检报告等；（2）设备验收过程中，应进行设备试运行，检测设备运行情况；（3）设备验收前，设备供应商应提供设备使用说明书和维修保养手册等。
4. 外观检查：（1）泵房外观应整洁、美观，无明显的构造缺陷和破损；（2）泵房建筑物应符合国家建筑标准，无渗漏、漏雨等问题。
5. 功能检查：（1）检查泵站设备的运行情况，确保各设备正常运行；（2）检查泵站管网系统的连接情况，确保系统畅通无阻；（3）检查泵站的自动控制系统，确保控制工艺正常运行。
泵站安装与验收规范汇总
1 总则1.0.1 为加强泵站安装及验收的管理，保证泵站建设质量，达到优质、安全、经济的目的，特制定本规范。
1.0.2本规范适用于符合下列条件的新建、扩建或改造的大、中型灌溉、排水及工业、城镇供、排水泵站机电设备的安装和验收：1装有水泵叶轮直径900mm及以上或单机功率300kW及以上的轴流泵和混流泵机组；2装有水泵进口直径在500mm及以上或单机功率在500kW及以上的离心泵机组；3 叶轮直径500mm及其以上的潜水泵。
其它泵站机组的安装和验收可参照执行。
1.0.3泵站主机组、辅助设备、电气设备以及管道的安装，应根据泵站设计和设备制造厂的有关技术文件，按本规范的要求执行。
1.0.4泵站安装应认真执行国家颁布的有关安全、环境保护的标准和规定，并结合具体情况，制订有关安全和环境保护细则。
1.0.5安装单位在安装过程中应按本规范规定，作好各项安装技术记录，并经监理工程师检查安装质量，填报验收签证，作为工程验收依据。
1.0.6 泵站验收分为分部工程验收、阶段验收、单位工程验收和竣工验收。
泵站试运行验收可作为阶段验收。
泵站工程具备验收条件时应及时组织验收，未经验收或验收不合格的工程不得交付使用，不得进行后续工程施工。
1.0.7泵站机电设备安装完成后，应按本规范的要求进行试运行，检验机组质量并进行验收。
泵站试运行验收合格后，根据生产需要并经主管部门批准可临时投产运行，待工程竣工验收后方可办理交接手续。
1.0.8验收过程中若发生意见分歧，应通过深入调查研究，充分协商解决，验收委员会有裁决权。
如某些问题被认为不宜在现场裁决，则应报请主管部门决定。
对工程遗留问题，验收委员会应提出处理意见，责成有关单位落实处理、限期完成，并补行验收。
1.0.9泵站的安装及验收，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 安装及验收的基本要求2.1 一般规定2.1.1安装单位在安装前应配齐技术力量，制定安装施工组织设计和施工网络计划，并报送监理工程师批准后，安装工作方能进行。
