蓄电池内阻测试方法
蓄电池内阻测量方法
蓄电池内阻测量方法嘿，你问蓄电池内阻测量方法啊？这事儿说起来也不难。
咱先说说为啥要测量蓄电池内阻呢？这内阻要是大了，那蓄电池的性能可就不行啦，说不定啥时候就掉链子。
所以啊，知道咋测量内阻还是挺重要的。
要测量蓄电池内阻呢，有个简单的办法就是用万用表。
不过这可不是普通的用万用表测电阻哦。
得把蓄电池充满电，然后把万用表调到合适的档位。
一般来说，测小电阻的档位就行。
接着呢，把万用表的两个表笔分别接到蓄电池的正负极上。
这时候万用表上显示的数值可不是内阻哦，这只是蓄电池的端电压。
那咋才能知道内阻呢？别急，咱还有下一步。
这时候呢，找个合适的负载，比如说一个小灯泡啥的。
把负载接到蓄电池上，让蓄电池放电。
这时候再看看万用表上的数值，会发现比刚才小了。
这是因为负载消耗了一部分电流，导致蓄电池的端电压下降了。
这时候，用刚才没接负载时的端电压减去现在接了负载后的端电压，得到的差值再除以负载电流，就得到了蓄电池的内阻啦。
还有一种方法呢，就是用专门的蓄电池内阻测试仪。
这玩意儿可就专业多啦。
把测试仪的夹子夹到蓄电池的正负极上，然后按下开关，测试仪就会自动测量出蓄电池的内阻。
这种方法比较准确，也比较方便。
不过呢，不管用哪种方法，都要注意安全哦。
别被电到了，也别把蓄电池弄坏了。
还有啊，测量的时候最好多测几次，取个平均值，这样更准确。
举个例子吧，我有个朋友，他的车老是打不着火。
他就怀疑是蓄电池不行了。
后来他用万用表测了一下蓄电池的内阻，发现比正常的大了很多。
他就赶紧换了个新的蓄电池，车就好啦。
所以啊，知道怎么测量蓄电池内阻还是很有用的。
要是你发现你的蓄电池不太对劲，也可以试试测量一下内阻，看看是不是有问题。
哈哈。

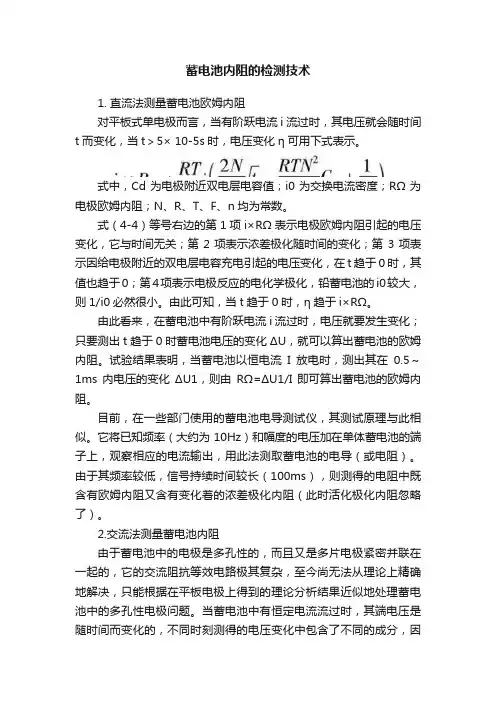

蓄电池内阻的检测技术
蓄电池内阻的检测技术1. 直流法测量蓄电池欧姆内阻对平板式单电极而言，当有阶跃电流i流过时，其电压就会随时间t而变化，当t＞5× 10-5s时，电压变化η可用下式表示。
式中，Cd为电极附近双电层电容值；i0为交换电流密度；RΩ为电极欧姆内阻；N、R、T、F、n均为常数。
式（4-4）等号右边的第1项i×RΩ表示电极欧姆内阻引起的电压变化，它与时间无关；第2项表示浓差极化随时间的变化；第3项表示因给电极附近的双电层电容充电引起的电压变化，在t趋于0时，其值也趋于0；第4项表示电极反应的电化学极化，铅蓄电池的i0较大，则1/i0必然很小。
由此可知，当t趋于0时，η趋于i×RΩ。
由此看来，在蓄电池中有阶跃电流i流过时，电压就要发生变化；只要测出t趋于0时蓄电池电压的变化ΔU，就可以算出蓄电池的欧姆内阻。
试验结果表明，当蓄电池以恒电流I放电时，测出其在0.5～1ms内电压的变化ΔU1，则由RΩ=ΔU1/I即可算出蓄电池的欧姆内阻。
目前，在一些部门使用的蓄电池电导测试仪，其测试原理与此相似。
它将已知频率（大约为10Hz）和幅度的电压加在单体蓄电池的端子上，观察相应的电流输出，用此法测取蓄电池的电导（或电阻）。
由于其频率较低，信号持续时间较长（100ms），则测得的电阻中既含有欧姆内阻又含有变化着的浓差极化内阻（此时活化极化内阻忽略了）。
2.交流法测量蓄电池内阻由于蓄电池中的电极是多孔性的，而且又是多片电极紧密并联在一起的，它的交流阻抗等效电路极其复杂，至今尚无法从理论上精确地解决，只能根据在平板电极上得到的理论分析结果近似地处理蓄电池中的多孔性电极问题。
当蓄电池中有恒定电流流过时，其端电压是随时间而变化的，不同时刻测得的电压变化中包含了不同的成分，因而用交流法测量的蓄电池内阻是随交流信号的频率而变化的。
过去也曾用交流阻抗法测蓄电池内阻，但均得不出准确的结果，其主要原因是无法建立准确的等效电路，并且受外来噪声的干扰比较严重。
2v蓄电池内阻标准
2V蓄电池内阻标准一、测试条件1. 环境温度：25℃±5℃。
2. 电池充电状态：充满电后静置2小时，以避免因充电状态对内阻测量产生影响。
3. 测试设备：内阻测试仪，具有符合测试要求的精度和稳定性。
4. 测试连接：使用专业的测试线连接电池与测试仪，确保接触良好。
二、测试方法1. 将电池放置在平稳的工作台上，避免震动和干扰。
2. 使用内阻测试仪进行测量，将电池正负极分别连接到测试仪的对应端子。
3. 开启测试仪，按照测试仪说明书设置相关参数，如量程、测量模式等。
4. 开始测量，等待测试仪显示稳定后，记录内阻值。
三、测试结果1. 对于2V蓄电池，正常内阻范围通常为10mΩ-200mΩ。
2. 记录每个电池的内阻值，并与标准范围进行比较，以确定是否符合要求。
四、误差要求1. 测试过程中应尽量减少人为误差，如使用专业的测试线以确保连接稳定性。
2. 测试仪的误差应小于±5%，以保证测量结果的准确性。
3. 对于不符合标准的电池，应重新进行测量，以确定误差是否在可接受的范围内。
4. 对于误差较大的测量结果，应进行误差分析，找出原因并采取相应措施以减少误差。
五、注意事项1. 在测试过程中，应避免对电池进行充电或放电操作，以免影响内阻测量结果。
2. 对于充电状态不稳定的电池，应先进行充电或放电操作，待电池状态稳定后再进行内阻测量。
3. 在测试过程中，应保持室内环境安静，避免因外界干扰对内阻测量产生影响。
4. 对于不符合标准的电池，应进行维修或更换，以保证电池的安全和性能。
5. 在测试过程中，应遵守相关安全规定，如佩戴防护眼镜、手套等，避免因操作不当导致的安全事故。
六、总结通过对2V蓄电池内阻的测量，可以了解电池的电气性能和健康状况。
在测试过程中，应严格遵守测试条件和测试方法，以保证测量结果的准确性和可靠性。
同时，对于不符合标准的电池，应进行维修或更换，以保证电池的安全和性能。
在未来的工作中，应对电池内阻测试方法进行不断改进和完善，以提高测试效率和准确性。
蓄电池放电内阻标准
蓄电池放电内阻标准
蓄电池放电内阻标准是指在蓄电池放电过程中，内阻应保持在一定范围内以确保正常的电池性能和安全运行。
以下是蓄电池放电内阻标准的要点：
正常范围：根据不同的应用和电池类型，蓄电池放电内阻的标准范围会有所不同。
一般来说，对于12V蓄电池，其内阻应在0.008Ω至0.015Ω之间；对于24V蓄电池，其内阻应在0.015Ω至0.025Ω之间。
影响因素：蓄电池的放电内阻受到多种因素的影响，如电池的制造工艺、使用时间、老化程度、温度等。
随着电池的使用和老化，其内阻可能会增加。
测试方法：蓄电池放电内阻的测试方法包括使用直流电阻测量仪器在静态状态下进行测量，以及在动态工作状态下使用交流电阻测量仪器进行测量。
放电率：不同的放电率对蓄电池的内阻有不同的影响。
高放电率会导致内阻增加，而低放电率则有助于降低内阻。
安全性：过高的放电内阻可能导致蓄电池过热和性能下降，甚至引发安全问题。
因此，应确保蓄电池的放电内阻在正常范围内。
维护和监测：定期检查和监测蓄电池的放电内阻可以帮助及时发现电池的问题并采取相应的维护措施，如更换电池或进行修复。
总之，蓄电池放电内阻标准对于确保蓄电池的正常性能和安全运行具有重要意义。
在实际应用中，应根据具体的应用场景和要求进行合理选择和配置。

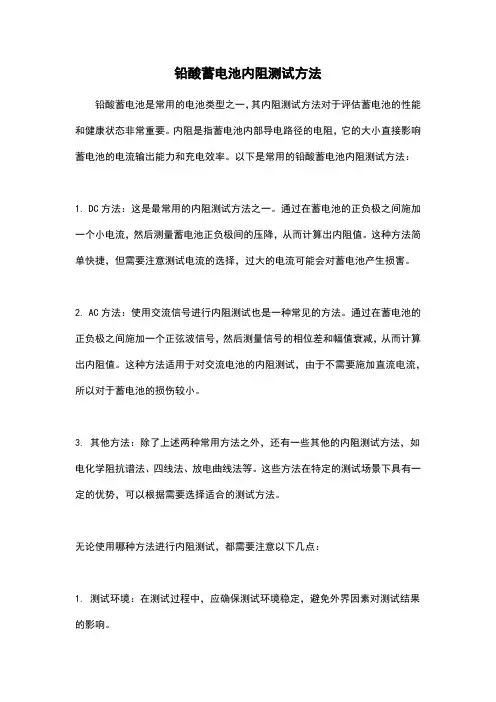

铅酸蓄电池内阻测试方法
铅酸蓄电池内阻测试方法铅酸蓄电池是常用的电池类型之一，其内阻测试方法对于评估蓄电池的性能和健康状态非常重要。
内阻是指蓄电池内部导电路径的电阻，它的大小直接影响蓄电池的电流输出能力和充电效率。
以下是常用的铅酸蓄电池内阻测试方法：1. DC方法：这是最常用的内阻测试方法之一。
通过在蓄电池的正负极之间施加一个小电流，然后测量蓄电池正负极间的压降，从而计算出内阻值。
这种方法简单快捷，但需要注意测试电流的选择，过大的电流可能会对蓄电池产生损害。
2. AC方法：使用交流信号进行内阻测试也是一种常见的方法。
通过在蓄电池的正负极之间施加一个正弦波信号，然后测量信号的相位差和幅值衰减，从而计算出内阻值。
这种方法适用于对交流电池的内阻测试，由于不需要施加直流电流，所以对于蓄电池的损伤较小。
3. 其他方法：除了上述两种常用方法之外，还有一些其他的内阻测试方法，如电化学阻抗谱法、四线法、放电曲线法等。
这些方法在特定的测试场景下具有一定的优势，可以根据需要选择适合的测试方法。
无论使用哪种方法进行内阻测试，都需要注意以下几点：1. 测试环境：在测试过程中，应确保测试环境稳定，避免外界因素对测试结果的影响。
2. 测试设备：选择合适的测试设备，如内阻测试仪、电流源等，确保测试精度和准确性。
3. 测试参数：根据蓄电池的规格和要求，选择合适的测试参数，如测试电流、测试频率等。
4. 测试结果分析：对测试结果进行分析，判断蓄电池的健康状态和性能，并根据需要进行维护和管理。
总之，铅酸蓄电池内阻测试是评估蓄电池性能的重要手段，通过选择合适的测试方法和正确的测试步骤，可以有效地评估蓄电池的健康状况，提高蓄电池的使用寿命和性能。

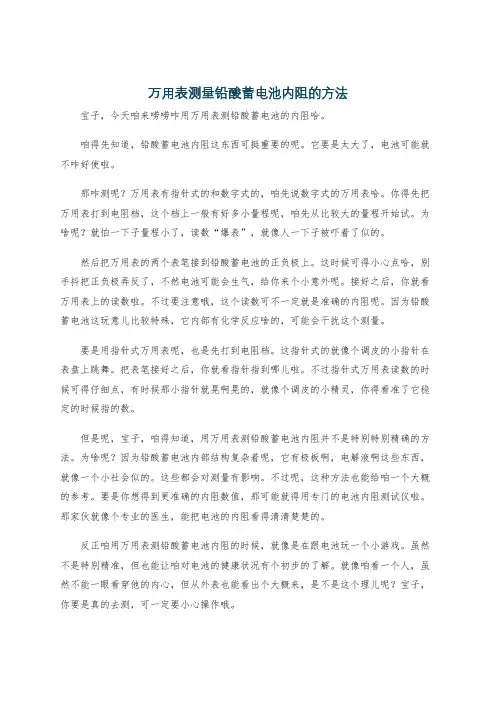

万用表测量铅酸蓄电池内阻的方法
万用表测量铅酸蓄电池内阻的方法宝子，今天咱来唠唠咋用万用表测铅酸蓄电池的内阻哈。
咱得先知道，铅酸蓄电池内阻这东西可挺重要的呢。
它要是太大了，电池可能就不咋好使啦。
那咋测呢？万用表有指针式的和数字式的，咱先说数字式的万用表哈。
你得先把万用表打到电阻档，这个档上一般有好多小量程呢，咱先从比较大的量程开始试。
为啥呢？就怕一下子量程小了，读数“爆表”，就像人一下子被吓着了似的。
然后把万用表的两个表笔接到铅酸蓄电池的正负极上。
这时候可得小心点哈，别手抖把正负极弄反了，不然电池可能会生气，给你来个小意外呢。
接好之后，你就看万用表上的读数啦。
不过要注意哦，这个读数可不一定就是准确的内阻呢。
因为铅酸蓄电池这玩意儿比较特殊，它内部有化学反应啥的，可能会干扰这个测量。
要是用指针式万用表呢，也是先打到电阻档。
这指针式的就像个调皮的小指针在表盘上跳舞。
把表笔接好之后，你就看指针指到哪儿啦。
不过指针式万用表读数的时候可得仔细点，有时候那小指针就晃啊晃的，就像个调皮的小精灵，你得看准了它稳定的时候指的数。
但是呢，宝子，咱得知道，用万用表测铅酸蓄电池内阻并不是特别特别精确的方法。
为啥呢？因为铅酸蓄电池内部结构复杂着呢，它有极板啊，电解液啊这些东西，就像一个小社会似的。
这些都会对测量有影响。
不过呢，这种方法也能给咱一个大概的参考。
要是你想得到更准确的内阻数值，那可能就得用专门的电池内阻测试仪啦。
那家伙就像个专业的医生，能把电池的内阻看得清清楚楚的。
反正咱用万用表测铅酸蓄电池内阻的时候，就像是在跟电池玩一个小游戏。
虽然不是特别精准，但也能让咱对电池的健康状况有个初步的了解。
就像咱看一个人，虽然不能一眼看穿他的内心，但从外表也能看出个大概来，是不是这个理儿呢？宝子，你要是真的去测，可一定要小心操作哦。
常用铅酸蓄电池内阻测量方法概述
铅酸蓄电池内阻测量方法1、直流放电法交流放电法的原理很简单，就是用负载对电池进行大电流放电，一般情况下对于内阻只有几个毫欧的电池，放电电流为30A-70A，放电时间为几秒左右。
这一方法主要基于美国Albér公司大电流放电专利(专利号：U.S.Patent No.5.744.962)。
测出放电前后电池两端电压的变化量和电流的变化量，二者相除，就得到电池的内阻，公式如下：r=∆U ∆I式中：r代表电池的内阻，ΔU为放电前后的电压变化量，ΔI为放电前后电流的变化量。
但是此方法有一定的缺点，如下：●大电流放电对电池有一定的伤害；●误差比较大，很难达到10%以上的精度；●不能进行在线测量，只能是脱机状态测量。
2、单一频率交流注入法交流注入法就是给电池注入一定幅度，一定频率的交流电流激励信号，电流信号经过电池以后，会在电池的正负极两端产生一个交流电压信号。
利用欧姆定律，将采集到的电池两端交流电压信号的大小除以电流值，就得到电池的内阻。
用公式表示，即r=U/I上式中，r代表电池内阻，U代表电池两端的交流电压信号值，I代表流过电池内部的激励电流信号值。
注入电流值一般小于1A，频率大概1KHz。
此方法由于不需要对电池进行放电，可以测所有电池的内阻，精度比较高，可以实现在线安全测量蓄电池内阻，对电池没有伤害，因此受到业界的青睐。
但是该方法由于注入的电流信号在电池两端产生的信号比较小，容易受到干扰，尤其是在线测量时，干扰更大。
所以这样就影响了测量的准确度，同时由于要保证电路具有很强的抗干扰能力，引入锁相放大技术，就使得电路设计更复杂，成本更高。
3、多频交流注入法此方法是目前较复杂的一种蓄电池内阻测量方法，它是将一个频率变化的电流信号注入到电池里，频率的大小从100uHz到100KHz然后通过分析电池两端的信号，来判断电池的电化学特性。
这样一种方法就等于是进入电池的不同层面去检测其不同层面的特性。
此方法的难点在于对获取的有关电池的数据的分析解释。
五种最实用方法教你如何精确测量蓄电池内阻
五种最实用方法教你如何精确测量蓄电池内阻
通信等行业。
如果电池失效或容量不足，就有可能造成重大事故，所以必须对蓄电池的运行参数进行全面的在线监测。
蓄电池状态的重要标志之一就是它的内阻。
无论是蓄电池即将失效、容量不足或是充放电不当，都能从它的内阻变化中体现出来。
因此可以通过测量蓄电池内阻，对其工作状态进行评估。
目前测量蓄电池内阻的常见方法有：
1密度法
密度法主要通过测量蓄电池电解液的密度来估算蓄电池的内阻，常用于开口式铅酸电池的内阻测量，不适合密封铅酸蓄电池的内阻测量。
该方法的适用范围窄。
2开路电压法
开路电压法是通过测量蓄电池的端电压来估计蓄电池内阻，精度很差，甚至得出错误结论。
因为即使一个容量已经变得很小的蓄电池，再浮充状态下其端电压仍可能表现得很正常。
3直流放电法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为什么要对蓄电池进行内阻测试
蓄电池电压、电流、温度是蓄电池重要的运行参数，但是不能反映蓄电池内部状态。
内阻作为目前国际公认的对蓄电池最有效的、测量最便捷的性能参数，能够反映蓄电池的劣化程度、容量状态等性能指标，而这些指标是电压、电流、温度等运行参数所无法反映的。
蓄电池的四种主要的失效模式：（失水、负极板硫化、正极板腐蚀和热失控的直接影响使蓄电池的容量下降，内阻升高）是造成蓄电池内阻升高的主要原因。
随着蓄电池的容量状态的下降，蓄电池的内阻会升高。
容量越大的蓄电池其反映的内阻越小，同时随着蓄电池劣化程度的加大，蓄电池的内阻也会出现显著的增高。
所以，蓄电池的内阻与其容量有着密切的关系：蓄电池内阻升高是蓄电池性能劣化的重要标志。
国际电信电源年会的研究成果显示，如果蓄电池的内阻超过正常值25％，该容量已降低到其标称容量的80％左右，如果蓄电池内阻超过正常值的50％，该蓄电池容量已降低到其标称容量的80％以下，需及时更换。
蓄电池在绝大部分现场是串联使用的，单体蓄电池的性能状态直接影响到蓄电池组的性能状态。
同时，蓄电池组中的落后电池会加快与其串联的其他蓄电池的劣化速度。
所以，对单体蓄电池的监测是保障蓄电池组的容量状态和使用寿命的必要条件。
通过对蓄电池组中的单体蓄电池进行内阻测试，能够准确地掌握蓄电池组中的每个单体蓄电池的性能状态。
同时对于保证蓄电池供电稳定和延长蓄电池组的使用寿命具有重要意义。
蓄电池的容量状态会随着使用时间的增长而降低。
根据国际电化学年会对25,000只通信用蓄电池的研究结果表明，蓄电池在使用2年后就会进入不稳定期。
也就是说，蓄电池组在使用2年后就会出现容量状态大幅度下降的蓄电池单体。
