电能表检定装置的故障研究以及处理_0
关于电能表检定装置常见故障及维修探讨
关于电能表检定装置常见故障及维修探讨摘要：电能表是由供电部门用来计量电量的基础设备，同时会影响电力建设和用户的经济效益，最重要的是，还会影响供电效率以及线损效率。
再加上，在检修电能表的过程中，常常会受到环境、温度和其他设备的影响。
因而，就需要电力建设单位的维修人员定期对电能表进行检测，看是否存在不合理之处，并将其解决，确保电能表的顺利运行。
基于此，本文针对电能表检定装置常见故障及维修进行了探讨，仅供参考。
关键词：电能表；检定装置；故障；维修随着我国电力的发展，人们对于电力的需求也在与日剧增，因此电能表的使用就成为了我国当前规定的强制电力计量仪器，这项仪器对电能的检测精准程度可以说关系到我国所有的电力用户，而电能表检定装置，就是为了检验电能表在工作过程中所检测数据是否标准的主要计量仪器。
对于现在的计量检定机构和设备来说，一般都是采用了电力产品进行工作，这样一来对于维修工作就会产生一定的难度，但是只要工作人员能够对问题出现的原因进行总结和分析，就能够确保一些常见的故障可以自行得到解决。
1电能表的检定装置运作原理通过信息技术能够合理的控制电源提供的电流的走向，使其按照要求流向被校表与标准电能表。
检定装置的中控制单元主要用于对电能表工作时出现的误差进行查询，以及显示出电能表工作时的各种参数，例如功率、电流、电压、相位等等。
与此同时电能表检定装置还能够对输出电压、输出电流、以及相位进行控制。
一般情况下，电能表能够将运行时的功率脉冲传输到误差系统中，在误差系统中与被检表的脉冲相比较，之后便能够得到准确误差，然后将误差结果显示在计算机显示器上。
2电能表检定装置常见故障及维修措施2.1电压与电流故障1）电压档位出现无输出的现象。
通常情况下，电能表的电压为380V，在对电能表进行检定时，电压的输出基本为0，这样正常检定就不能进行。
电能表接错线是导致这种原因之一，这时会出现电压报警，电表接线情况是我们首要考虑的，要对其进行检查。
电能计量装置的故障分析及管控措施
电能计量装置的故障分析及管控措施电能计量装置是电力系统中重要的组成部分，是用于测量电能消耗的设备。
它的正常工作对于保障电能计量的准确性和电力系统的稳定运行至关重要。
电能计量装置也会出现各种故障，给电力系统带来不良影响。
为了保障电能计量装置的正常工作，对其故障进行分析，并制定相应的管控措施显得尤为重要。
一、故障分析1. 电能计量装置故障类型（1）显示异常：电能计量装置的显示屏出现乱码、闪烁等异常情况，导致读数不准确。
（2）通讯故障：电能计量装置无法进行通讯，无法与上位监测设备进行数据交互。
（3）计量误差：电能计量装置的误差超出规定范围，无法保证准确计量消耗的电能。
（1）环境影响：电能计量装置安装环境恶劣，受到温度、湿度等环境因素影响。
（2）设备老化：长期使用导致电能计量装置内部元件老化，影响其正常工作。
（3）人为操作失误：误操作导致电能计量装置异常。
二、管控措施1. 确保环境条件对电能计量装置的安装环境进行评估，确保温度、湿度等环境条件符合要求。
定期进行环境监测，及时发现异常情况并采取相应措施。
2. 定期维护保养对电能计量装置进行定期维护保养，检查设备的外部和内部情况，及时更换老化的元件，保证设备的正常工作。
3. 加强培训管理对操作电能计量装置的人员进行培训，提高其使用设备的技能和意识，减少误操作的风险。
4. 建立监测机制建立电能计量装置的监测机制，定期对其进行检测和校准，及时发现并纠正计量误差。
5. 强化数据管理加强数据管理，建立完善的数据备份和恢复机制，确保电能计量装置数据的完整性和安全性。
通过对电能计量装置故障分析的研究和管控措施的制定，可以有效预防和降低电能计量装置的故障发生，保障电能计量的准确性，确保电力系统的稳定运行。
也可以提高电能计量装置的可靠性和稳定性，延长其使用寿命，降低维护成本，提升电力系统的整体运行效率。
电能表检定装置中常见故障分析及维修
电能表检定装置中常见故障分析及维修摘要：电能表检定装置作为重要的计量设备，当出现故障的时候要及时处理，可以减少企业造成的经济损失。
要制定出完整的规章制度，保证人员正确操作，消除其中存在的安全隐患，提升电力企业的综合实力。
关键词：电能表检定装置；常见故障；维修1 电子式电能表检定装置结构电子式电能表检定装置一般由电子式程控功率源，电子式多功能标准电能表，标准电压互感器和标准电流互感器（某些使用宽量程多功能标准电能表的装置不需要互感器），误差计算器（有些设备做在标准表内），误差显示器，数字式监视仪表，光电脉冲采样器，手动控制器，计算机，挂表架等部分组成。
2 电能表检定的常用方法2.1 瓦秒法瓦秒法主要用来测量恒定功率，准确确定电能表的误差。
定时测圈法利用恒定功率，其误差测定主要是由转动圈数来决定。
检查时，工作人员要注意测量时间。
定时测圈法这种方法是利用规定时间内的转动圈数来判断误差的。
定时测圈法也会出现标准电能表检测中的失误，由于惯性也会导致测量不精确，存在误差，优点是也可以通过某种措施来减少误差，因为它检定误差主要与时间差等有关，如果能控制好时间差，就能有效避免测量误差。
如果用瓦秒法检定，主要与人为误差、设备误差等有关，所以，在检查过程中，使用精确度高的电能表，控制人为误差，通过这些方法，可以提高电能表检定的准确性，减少误差。
2.2 标准电能表法标准电能表法是一种常用的检定方法。
检查维修时，常用一块高精准度的电能表和出现问题的电能表，工作人员将两者比较，用两者之间的差别来判断故障电能表的误差，如果差别过大，则表明故障电能表需要及时维修，如果差别过小，则需要定期检查，以防出现问题。
标准电能表法检定误差应该注意：电能表的自热特性，它自身产的热能会影响电能表的检测。
标准表在接通电源后，也是需要电的供给，也会引起标准表发热，使两者之间的误差出现变化，从而不利于电能表的检测。
通常规定额定电压的时间不低于一个小时，只有当电压稳定后，进行检修工作才能更加准确。
电能表检定装置的常见故障及处理方法
电能表检定装置的常见故障及处理方法摘要：随着电子式智能电表被广泛推广应用过程中，需要大批量地进行校验，这就给计量检定工作增加了难度，为确保检定装置能够顺利检定电能表的各种参量精确度，必须确保其专用校验台的检定性能，以提高电能表量值传递的准确度。
因此，本文有必要对一些在日常的电能表检定工作中，由于人为因素或客观因素而引起的故障进行详细的分析，并提出相应的处理方法及注意事项，希望同行在计量检定时能够及时查找故障点，采取可行的措施予以解决，不会造成检定工作的滞后。
关键词：电能表检定装置；故障；分析；处理方法；注意事项前言为了实现电网的智能化，目前投入使用的多功能电能表集信息存储、数据传输、双向计量、防窃电等功能被应用到电网的终端。
而在电网升级改造过程中，为确保智能电表的质量，必须在计量检定工作上下功夫，不仅要对出厂后的电能表进行全面严格的检定方可投入使用，还要做好智能电表的日常维护工作，定期对电能表进行校验，以保证智能电能表在使用过程中能够发挥高科技的特性。
1 检定装置的工作原理介绍在电能表检定过程中，先挂好表、调整光电采样器，然后将电能表的参数进行正确设计，接着所有起动试验、基本误差的测定等检定项目由PC机来自动控制，当主控机接收到PC机或键盘传来的指令时，立即对命令字进行分析，并通知与本命令相关的单元进行相应的操作一次完成。
其工作原理是采用多单片微型计算机系统，通过RS232接口交换各种命令和数据，各部件互相协调而成为一个统一的整体。
检定装置在工作过程中，当主控机接收到校表命令后，首先计算出测试电流的大小并将电流量程切换到相应的档位上；然后通知信号源进行调幅、调相等操作；当信号源调整到本次测试所需的功率点时，主控机再读取标准表的脉冲常数并传递给误差计算系统，也就是告诉误差机对被检表进行采样并计算误差；最后主控机再将误差系统传来的误差结果或信号源传来的指示仪表值送给PC 机或键盘进行显示和处理。
2 检定装置异常、故障情况分析及处理方法2.1 无法开启检定装置在对电能表开展校检时，有时会遇到无法开启检定装置，对于这种情况应先检查检定装置有没有接错线、电源线有否缺损、空气开关有否断开或故障，逐一排查后，必要时更换后再重新开启装置。
电能表检定装置检定过程中常见故障及改进措施
电能表检定装置检定过程中常见故障及改进措施摘要：社会生产生活中离不开电力能源的支持，现代经济与科技快速发展，电力客户对于电能表也提出了更高的要求，为保证电能表检定质量与效率，必须要做好检定装置检定过程中的故障处理。
从开机启动故障、通讯故障、输出电压电流故障以及检定电能表误差异常这几个方面入手，对电能表检定装置检定过程中的常见故障进行分析，并提出可行的改进措施，旨在保证电能表检定装置稳定运行，满足市场中电能表检定需求。
关键词：电能表；检定装置；检定；故障；改进就电能表检定装置运行情况来看，由计算机或键盘进行控制，由程控功率源提供电流与电压，满足标准电能表与被检电能表的工作需求，促进其正常运转。
误差计算单元中，标准表负责送进功率电能脉冲，采集被检表脉冲，计算误差并于本地显示出来，由控制中心送至计算机显示处理。
控制中心负责查询误差、监控输出电压电流、显示功率、处理相关按键等。
在把握电能表检定装置工作原理的基础上，能够更好地改进其故障。
1、开机启动故障及改进方法1.1台体供电电源异常在电能表检定装置运行过程中，若无法正常开机启动，考虑台体供电电源存在异常，造成这一故障的原因主要有以下几方面原因：其一是电源连接存在异常。
针对这一故障，需要对检定装置的电源接线进行仔细检查，检查内容包括与电源连接是否正常、电源线完好情况、空气开关是否正常，依照顺利进行排查并更换后，尝试将检定装置重启。
其二是电源输出电压的电压值不符合正常指标。
针对这一故障，需对三相电源进行仔细检查，判断是否存在缺相的情况；需对不同相的电源接线的完好情况进行检查。
将电源各相的相线故障排除后，电源得以正常输出。
其三是配电板上总电源存在故障，保险丝出现熔断现象。
此种情况下需要更换保险丝，确保规格一致，能够及时将故障排除。
1.2排除台体供电电源异常通过检查排除台体供电电源异常的情况下，可考虑其他因素导致故障，常见情况如下：其一是装置按钮方面，“紧急停止按钮”按下或者存在故障，针对此种情况，可将按钮弹出，或者将“紧急停止按钮”更换，即可排除故障。

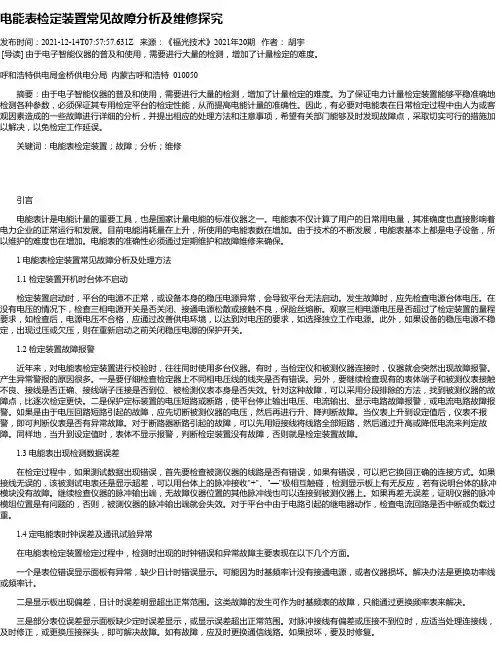

电能表检定装置常见故障分析及维修探究
电能表检定装置常见故障分析及维修探究发布时间：2021-12-14T07:57:57.631Z 来源：《福光技术》2021年20期作者：胡宇[导读] 由于电子智能仪器的普及和使用，需要进行大量的检测，增加了计量检定的难度。
呼和浩特供电局金桥供电分局内蒙古呼和浩特 010050摘要：由于电子智能仪器的普及和使用，需要进行大量的检测，增加了计量检定的难度。
为了保证电力计量检定装置能够平稳准确地检测各种参数，必须保证其专用检定平台的检定性能，从而提高电能计量的准确性。
因此，有必要对电能表在日常检定过程中由人为或客观因素造成的一些故障进行详细的分析，并提出相应的处理方法和注意事项，希望有关部门能够及时发现故障点，采取切实可行的措施加以解决，以免检定工作延误。
关键词：电能表检定装置；故障；分析；维修引言电能表计是电能计量的重要工具，也是国家计量电能的标准仪器之一。
电能表不仅计算了用户的日常用电量，其准确度也直接影响着电力企业的正常运行和发展。
目前电能消耗量在上升，所使用的电能表数在增加。
由于技术的不断发展，电能表基本上都是电子设备，所以维护的难度也在增加。
电能表的准确性必须通过定期维护和故障维修来确保。
1 电能表检定装置常见故障分析及处理方法1.1 检定装置开机时台体不启动检定装置启动时，平台的电源不正常，或设备本身的稳压电源异常，会导致平台无法启动。
发生故障时，应先检查电源台体电压。
在没有电压的情况下，检查三相电源开关是否关闭、接通电源松散或接触不良，保险丝熔断。
观察三相电源电压是否超过了检定装置的量程要求，如检查后，电源电压不合格，应通过改善供电环境，以达到对电压的要求，如选择独立工作电源。
此外，如果设备的稳压电源不稳定，出现过压或欠压，则在重新启动之前关闭稳压电源的保护开关。
1.2 检定装置故障报警近年来，对电能表检定装置进行校验时，往往同时使用多台仪器。
有时，当检定仪和被测仪器连接时，仪器就会突然出现故障报警。
电能表检定装置常见故障分析及处理
1.前言
电能表是国家规定强制检定的计量器具，近些年来，随着电力客户需求的日益提高，电能表也面临着更高的要求，对电能表要求的提高也必然导致对电能表检定装置的管理要求更上一层台阶。现在计量机构及企业中使用的电能表检定装置多为全电子产品，运行过程中不可避免的会出现一些常见故障，其中包括人为因素和客观因素引起的故障。目前，急需对这些故障进行分析，明确故障原因所在，以便采取有针对性的措施来处理故障。
3.2.3电流某一档位无输出的故障
故障分析：在检定量程为5（30）A的电表时，电流显示为0A，功率为0.3W左右，检定装置未发出报警，但电流的某一档位无电流输出，此类故障多发生在电流电压都在升高，突然发生停电。分析原因可能是某一电流档位的控制继电器出现问题，或者是继电器的移位寄存器和驱动芯片出现问题。
台体面板上脉冲接收端口的接线图见图2。（注：3脚+5V电源为台体对光电采样器等外部无源设备供电电源。）
图2脉冲输入端口示意图
如果因校表参数设置错误而导致超差，只需按照电能表铭牌上的参数重新设置相关校验参数即可。此外误差通道设置错误也会引起未在相应的显示板上显示误差数据，这种情况下在校表软件中设置与脉冲输入一致的通道即可排除故障。
2.电能表检定装置的工作原理
在计算机或键盘的控制下，程控功率源提供被检电能表和标准电能表工作所需电压和电流；标准表将功率电能脉冲送入误差计算单元，误差计算单元同时采集被检表脉冲并计算出误差，利用电能比较法算出的误差在本地显示并经控制中心送至计算机显示处理；控制中心主要完成查询误同时把采集到的数据发送至计算机进行显示处理，检定装置工作原理图如图1。
值得注意的是检定三相四线电能表时漏接N相电压所造成的不平衡负载也会导致误差数据异常。
电能表检定装置常见故障分析及维修
电能表检定装置常见故障分析及维修摘要：无论是个人的日常生活，还是社会的正常运转，电力资源都已不可缺少。
电能表作为电能计量的重要设施和政府强制检定的电能计量仪器，其承担着电力企业对电能用户用电量核算的重要责任，电能表的准确性直接关系到电力企业的经济效益和其口碑信誉以及用电户的利益，尤其是在电力用户数量增长迅速的今天，更需要保证电能表的准确性。
当前的电能表多是电子仪器，维修难度大大提高，其检定装置的故障维修更加复杂和精细。
在此情况下，电力企业必须重视电能表检定装置的故障维修工作，积极总结电能表故障，以此保证电能表电能计量的准确性。
关键词：电能表；检定装置；故障；维修随着电子技术的迅速发展，大规模集成电路的应用，使得单片机逐步趋于小型化，而其功能却愈来愈强，随之应运而生的电子式电能表逐渐成了电能表的主流。
尤其是随着居民电能计量用户“一户一表”制的实施，更是顺应民意，既降低了线损，又提高了城乡居民的用电质量，达到了供电企业与用电客户均受益的双赢效果。
例如，在“一户一表”改造工程中，尤其是对改造过程中用于计量的电能表类型的选取，更是电力企业要决策的大事，因为它将直接影响到供用双方的经济利益。
1 检定装置工作原理在计算机或键盘的控制下，程控电源提供被校表和标准电能表工作所需电压和电流；标准表将功率电能脉冲送入误差计算单元，误差计算单元同时采集被校表脉冲并计算出误差，利用电能比较法算出的误差在本地显示并经控制中心送至计算机显示并处理；控制中心主要完成查询误差、监测控制电压和电流的输出、显示电压电流和功率、处理按键等工作；同时把采集到的数据选至计算机进行显示处理。
2 电能表常见故障以及其原因2.1 死机现象电子式电能表的死机是指电能表接通电源之后，没有任何相应的反应。
这是因为单相静止式电表的核心是使用了逻辑电路，在使用过程中遇到我们所见的死机现象，大部分是因为电压电流抽样线条断掉或者是电压的分压电阻崩溃了，还有就是因为出现碰到了很强电流的作用的时候从而损坏了它的光耦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表检定装置的故障研究以及处理
电力企业的电力计量工作主要就是通过抄录电能表数据完成的，电能表运行的快慢直接影响电力企业的经济效益和用电户的利益，此外，电能表的运行速度还会对线损核算造成直接影响。
在电能表的修校过程中会受到诸多因素的影响，如温度、湿度、修校人员的经验等，所以，必须对电能表检定装置的修校工作进行深入分析，以此保证电能表的正常运转。
标签：电能表检定；故障；处理
前言
无论是个人的日常生活，还是社会的正常运转，电力资源都已不可缺少。
电能表作为电能计量的重要设施和政府强制检定的电能计量仪器，其承担着电力企业对电能用户用电量核算的重要责任，电能表的准确性直接关系到电力企业的经济效益和其口碑信誉以及用电户的利益，尤其是在电力用户数量增长迅速的今天，更需要保证电能表的准确性。
当前的电能表多是电子仪器，维修难度大大提高，其检定装置的故障维修更加复杂和精细。
在此情况下，电力企业必须重视电能表检定装置的故障维修工作，积极总结电能表故障，以此保证电能表电能计量的准确性。
1 电能表的检定装置运作原理
电源在信息技术控制下，电源可以向被校表与标准电能表提供所需电压与电流；而控制单元主要的任务就是及时查询误差，充分显示功率、电流与电压，同时还能控制和检测输出电压和电流；标准电能表可以降功率的电能脉冲输入误差计算的单元中，然后误差计算的单元就可以准确计算脉冲误差，同时再显示出来，然后通过控制中心传输到计算机的显示处实施出来。
2 电能表的检定装置故障与处理方式
2.1 电压电流的输出异常
电能表校验时常见的停电问题主要是因为电压供电过低或测试电源的补偿部分三端集成了稳电压、功放大容量电容下降等原因导致，该问题在检定装置检测时的显示主要为电流和电压现实不稳定，只有百分之六十左右。
该故障在电能表检定装置中较为常见，在处理这种故障时常用的方法有以下几种：一是供电水平低，供电出现误差。
这种情况就要从供电方面找准问题，立即解决，只有从根源处发现问题，才能从根本上解决问题，这是提高供电水平的关键，要提高供电人员的素质，同时要提高供电设备的科技含量；二是电压低导致输出异常，这种情况就要提高电压，通过分析问题产生的原因，全面分析电压低的症结在哪里，然后针对症结找到解决的方法，这才能从根本上解决电压低的问题，恢复电压电流。
2.2 大电流的输出报警故障
电能表检定装置存在的重要价值之一就是电流超过规定的量就会报警，而如果报警功能出现故障，鉴定装置存在就没有必然的，也没有必要浪费成本进行维护，所以要注意做好这方面故障的处理，而要彻底处理故障就要先找到故障出现的原因，原因可能有两个方面：一方面是设备连接处松懈，接触不良；另一方面是电阻过高；针对这两个方面要各自采取措施解决。
针对接触不良的问题，要全面检修装置，请专业的技术人员对设备进行拆检，除了检查连接松懈的问题，还要对其它问题进行全面检查，发现问题及时修理，以绝后患；转对电阻过高的问题，要合理调节，按照额定电阻的规模修理。
2.3 电流某一档位分的无输出故障
这种故障会导致电能表的存在没有价值，如果电能表不能输出数据，那么安装电能表的意义又何在，出现这种故障的原因一般是设备自身存在问题，多发生在电能表正在进行检查工作，容易导致电压异常上升，就会出现断电，数据就停止输出，解决这种故障要做好检查工作。
处理方式：一旦发现这种故障，首先检查其他档位工作的情况，若其他档位的工作正常，要使用万能表直流电压档来测量电流档位继电器线圈中是否要直流的电压，若是直流电正常，可肯定继电器有故障，需要更换继电器驱动芯片，如果更换以后還不正常，需要对移位的寄存器进行更换，这样可以彻底解决故障。
2.4 电能表装置校验时的误差异常故障
在电能表的检定装置校验过程中，容易产生校验的误差，这种由装置故障原因造成的误差异常主要是：相关校表人员并没有设置和调节表额参数，致使校验结果产生误差。
2.4.1 误差无法显示或是显示不正常
对于出现误差显示故障必然存在一定的原因，若想彻底解决这种故障必须要对症下药，要找准原因，全面分析如何针对原因解决问题，才能有效的处理故障，恢复设备正常运转，一般出现这种故障的可能性有三种情况：
一是设备自身出现问题。
在电能表检定装置的使用中，如果装置本身出现了故障，那么误差的显示是自然要出现不正常情况的，因为设备不能正常运转，设备显示的数据必然是不合理的，所以设备自身出现问题要注意检测，一旦发现误差显示不正常是由于设备自身的故障所导致的，就要立即组织维修人员对设备进行全面检查，检查要做到彻底，不放过任何细节，将故障存在的问题全面处理，做好维修工作，以保障设备正常运转。
二是设备设置存在问题。
电能表鉴定装置都存在设置这一工作步骤，装置正
常工作的前提是设置正确，如果设置存在误差就一定会导致显示出现问题，一般设置出现错误有三种可能性，第一种是参数设置错误，这种情况就会导致数据显示不正常，因为本身的参数设置都存在问题，显示出现的数据也会出现问题；第二种是数据设置出现偏差，偏差和错误属于两种情况，有一些数据偏差处于可允许的范围内，就不是问题，如果偏差超出了规定范围就要进行纠正；第三种是电压输入错误，这种情况往往是工作人员失误导致，需要追究相关人员的责任，并成立问责机制，规避类似问题。
三是设备连接出现问题。
上文也有提到设备连接松动会出现报警故障，同样的，如果设备接触不良也会导致数据显示不正常，其实这也相当于设备本身存在问题，因此要做好检查，重新连接。
2.4.2 工作人员素质问题
出现误差显示不正常的很重要的一个原因是工作人员的素质存在问题，一方面是工作人员缺乏责任心，在装置使用和维护的过程中，不能够完全按照使用规范使用，没有责任感，觉得设备都是企业的，即使出现故障也是公司的损失，并非个人的损失，所以对于设备不爱惜，解决这种问题就要落实个人责任，对于设备使用做好记录，设备一旦出现故障就要追究相关人员的责任，这样就会提高工作人员的责任感；另一方面是工作人员缺乏技能，在设备使用过程中，由于技术水平有限，对有的故障难以发现，经常让有小毛病的设备继续运转，这样就会积攒大毛病，以至于到了难以处理的地步，这就要做好培训工作，不断提升技术人员的水平，同时要做好人才引进工作，提高队伍的整体水平。
3 结束语
高效准确的电能计量工作能够减少电力企业的经济损失，为电力企业的发展带来极大的帮助，而且能够规范用户的用电行为，避免窃电偷电行为和不良营销行为的猖獗。
所以，电力企业必须重视电能表检定装置的维护和故障检修，普及电能表的使用知识，避免用户的破坏，深化对电能表检定装置的认知，确保电能表的正常运转，以此保证电力企业的发展和用电市场的有序化。
参考文献
[1]何海洋，刘景姝，曹志阳.基于磁保持继电器驱动电路的新型三相电能表检定装置的研究[J].计量与测试技术，2013，14（8）：58-62.
[2]罗莎，刘彦刚.电能表基本误差测量不确定度直接用其分量方和根合成的论证[J].计量与测试技术，2014，26（10）：68-69.
[3]钟华.电能表检定装置常见故障分析及维修[J].电子世界，2012（16）.。
