视频监控门禁通道管理系统方案
门禁视频监控系统方案
技术方案*****有限公司目录第一章城中村门禁视频监控系统项目概况及需求 (3)1.1 项目概况 (3)1.2 项目需求 (3)1.2.1 门禁系统要求 (3)1.2.2 监控系统要求 (3)1.2.3 报警系统要求 (4)1.2.4 平台建设要求 (4)第二章捷顺门禁视频监控系统的解决思路和方案 (5)2.1 解决思路 (5)2.2 设计依据 (5)2.3 系统总体结构 (6)2.4 系统总体功能特点 (7)2.5 门禁视频监控系统组网方案图 (8)2.5.1方案一系统图（硬盘录像机DVR与门禁系统联动）： (8)2.5.2方案二系统图（嵌入式编解码器与门禁系统联动）： (8)2.5.3 门禁视频监控流程图 (10)2.6 门禁视频监控系统主要功能 (12)2.7 门禁视频监控系统软件说明 (14)2.7.1 管理中心软件平台 (15)2.7.2 门禁视频嵌入式软件系统 (15)第三章门禁视频监控系统设备介绍 (15)3.1 固定摄像机 (15)3.1.1 网络固定摄像机 (15)3.2 控制与存储设备 (16)3.2.1 集成控制器 (16)3.3 显示设备 (18)3.3.1 CRT监视器 (18)3.3.2 高清CRT监视器 (18)3.3.3 液晶监视器 (18)3.4 识别设备 (19)3.4.1 读卡器 (19)3.5 其他设备 (19)3.5.1电控锁 (19)3.5.2 UPS电源 (20)第四章捷顺门禁视频监控系统的功能优势 (20)第五章门禁视频监控系统工程施工要求与标准 (21)5.3.1常用工具及注意事项 (23)5.3.2布线施工 (23)5.3.2 接线施工 (24)5.3.3 部件接地 (25)第六章捷顺公司简介、资质、培训和售后服务 (25)第七章捷顺门禁视频监控系统配置 (30)第一章城中村门禁视频监控系统项目概况及需求1.1 项目概况为落实公安信息化建设服务基层和实战的要求，创新出租屋和流动人员管理模式，切实加强深圳市社会治安综合治理水平，进一步提升打防控能力，加大居住证的推广力度，按照《深圳市出租屋视频门禁报警系统技术规范》的要求，在深圳市城中村出租屋等场所推广建设具有门禁、视频监控和报警等功能的深圳市出租屋视频门禁报警系统。
门禁及监控系统方案设计
门禁及监控系统方案设计一、设计目标：本门禁及监控系统旨在提供高效可靠的门禁控制和安全监控功能，以确保企业或机构的安全和管理效率，并且提供远程访问和数据存储功能。
二、系统组成：本系统主要由门禁设备、监控摄像头、控制中心、数据库服务器、WEB服务器和远程访问终端等组成。
1.门禁设备：门禁设备安装在进出口处，采用高度可靠的身份识别技术（如指纹、人脸识别等），并配备感应器、报警装置等，以确保只有授权人员才能进入指定区域。
2.监控摄像头：监控摄像头安装在各个关键区域，如入口、出口、办公区等，以实时监控人员和物品的活动情况，并记录图像和视频。
3.控制中心：控制中心负责对门禁和监控设备进行集中管理、监控和操作，可以实时查看门禁记录、监控画面，并进行报警处理和数据分析。
4.数据库服务器：数据库服务器用于存储门禁和监控数据，包括人员信息、门禁记录、监控记录等，以备后续查询和分析使用。
5.WEB服务器：WEB服务器提供远程访问门禁和监控系统的界面，用户可以通过网络随时随地查看门禁记录、监控画面和报警信息，进行远程操作和管理。
6.远程访问终端：远程访问终端可以是电脑、手机、平板等设备，用户通过安装相应的软件或浏览器访问WEB服务器，实现对门禁和监控系统的远程访问和操作。
三、系统功能：1.门禁功能：提供多种身份验证方式，如指纹、人脸识别等，可灵活设置权限并支持多种时间段和日期的访问控制；记录和存储人员进出记录，并生成相应报表；配备报警装置，支持异常事件的报警和处理；支持远程开门控制，方便管理员进行远程操作。
2.监控功能：实时监控各个关键区域的视频画面，并录制存储；支持多路视频画面显示，并提供多种布局方式；配备报警装置，支持异常事件的报警和处理；支持远程查看摄像头画面和回放录像。
3.控制中心功能：提供集中管理和监控所有门禁和监控设备的功能；实时查看门禁记录、监控画面和报警信息；进行报警处理和数据分析；支持远程操作和管理。
门禁及监控系统方案
门禁及监控系统方案
一、门禁及监控系统的组成
1.门禁系统
门禁系统是指通过智能卡、密码或其它专用设备如指纹、面部、虹膜
等等方式对进出门禁场所的人员进行门禁控制的系统，这种系统通常由门
禁控制机、门禁读卡器、门禁门锁和其他设施组成。
门禁系统可以通过控
制门上的出入人员来实现门禁的功能，同时可以根据人员的身份进行出入
权限的控制，以保证安全和合理的门禁管理。
2.监控系统
监控系统是指对其中一特定地点或系统或过程实时监测的设备与软件
组成的系统，该系统通常由监控主机、监控控制台、摄像头、视频监控等
组成。
主要功能是通过摄像头实时获取视频画面，并将其传输给监控主机，操作人员可以在监控控制台上看到实时画面，并能够采取必要措施，如发
出报警，以有效的预防与控制危险，避免不必要的损失。
二、门禁及监控系统应用
1.用于大型企业的门禁及监控系统
大型企业需要进行复杂的门禁及监控管理，门禁系统可以控制员工进
出大厦，避免外来者擅自进入，而监控系统则可以实时监测大楼内的情况，防范发生火灾、抢劫等突发事件，为工作人员提供安全保护。
2.用于工厂生产线的门禁及监控系统。

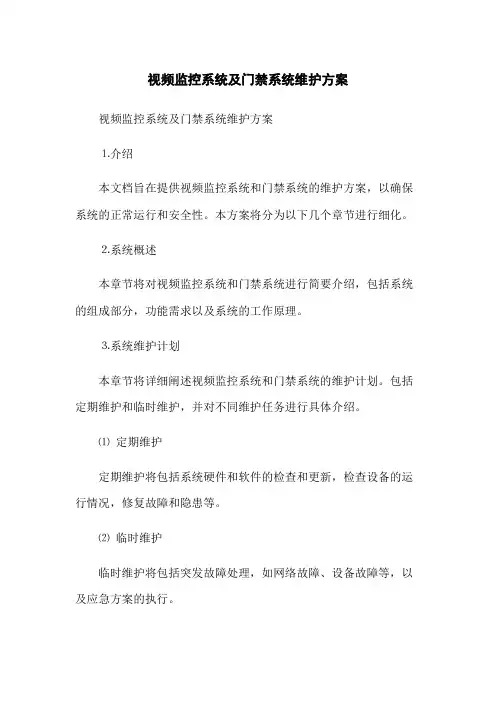

视频监控系统及门禁系统维护方案
视频监控系统及门禁系统维护方案视频监控系统及门禁系统维护方案⒈介绍本文档旨在提供视频监控系统和门禁系统的维护方案，以确保系统的正常运行和安全性。
本方案将分为以下几个章节进行细化。
⒉系统概述本章节将对视频监控系统和门禁系统进行简要介绍，包括系统的组成部分，功能需求以及系统的工作原理。
⒊系统维护计划本章节将详细阐述视频监控系统和门禁系统的维护计划。
包括定期维护和临时维护，并对不同维护任务进行具体介绍。
⑴定期维护定期维护将包括系统硬件和软件的检查和更新，检查设备的运行情况，修复故障和隐患等。
⑵临时维护临时维护将包括突发故障处理，如网络故障、设备故障等，以及应急方案的执行。
⒋系统备份和恢复本章节将介绍视频监控系统和门禁系统的数据备份和恢复方案。
包括定期备份数据，建立备份策略，以及恢复系统的步骤和方法等。
⒌安全策略本章节将介绍安全策略的制定和执行。
包括系统的防火墙设置，密码和权限管理，系统漏洞的定期检查和修复等。
⒍故障排除本章节将介绍视频监控系统和门禁系统常见故障的排除方法。
包括故障分析，故障诊断，故障修复等。
⒎相关文件和记录本章节将列出所有与视频监控系统和门禁系统维护相关的文件和记录，包括系统配置文件，维护日志等。
附件：⒈系统配置文件⒉维护日志法律名词及注释：⒈数据保护法：也被称为隐私保护法，是指对个人隐私和个人数据进行保护的法律法规。
⒉网络安全法：是保护网络空间安全和信息安全的法律法规。
⒊知识产权法：保护知识产权，包括专利、商标、版权等的法律法规。
视频监控及门禁安防系统设计全覆盖方案
视频监控及门禁安防系统设计全覆盖方案一、综述近年来随着社会的快速发展和人们生活节奏的加快，安全问题越来越受到人们的关注。
无论是在家庭、社区、学校还是商业场所，视频监控及门禁安防系统的设计和实施都显得尤为重要。
一个好的安防系统不仅可以提高安全性，还能给人们带来实实在在的安全感。
今天我们就来聊聊这个大家都关心的话题——视频监控及门禁安防系统设计全覆盖方案。
这个方案的目标就是要做到无死角、全方位的保护，让每一个地方都感受到安全和温暖。
接下来让我们一起深入了解这个方案吧！1. 背景介绍：当前安防形势及视频监控和门禁系统的重要性《视频监控及门禁安防系统设计全覆盖方案》背景介绍：当今安防现状与视频监控及门禁系统的重要性在这个日新月异的时代，随着城市规模的不断扩大和人口流动性的增加，我们的生活环境变得越来越复杂多变。
无论是小区、商场还是大型企业单位，安防问题都成为了大家关注的焦点。
大家都知道，保障安全就如同守护家园的温暖，是生活中不可或缺的一部分。
而在这个背景下，视频监控和门禁系统的重要性愈发凸显。
说到视频监控，它就像是我们的“眼睛”，时刻监视着周围的环境。
无论是白天还是夜晚，它都能捕捉到每一个细节，为我们提供安全的第一手资料。
一旦有任何异常情况发生，视频监控系统会立即捕捉到这些蛛丝马迹，为我们的生活带来安全感。
而门禁系统则是我们的“守门人”，确保只有经过授权的人才能进入特定区域。
不论是小区进出口还是公司大楼的入口，门禁系统都能有效管理进出人员，确保安全无虞。
2. 全覆盖方案的目标与意义：确保视频监控及门禁安防系统实现全方位、无死角覆盖，提高安全防范水平我们此次推出的视频监控及门禁安防系统设计全覆盖方案，其核心目标就是要做到安防无死角，全方位保护您的安全。
我们都知道，随着科技的发展，安全防范的需求日益提高，视频监控和门禁安防系统作为现代安防的重要一环，其覆盖面是否全面直接关系到安全防范的效果。
因此我们的方案重点着眼于确保系统能够实现全方位、无死角的覆盖。
视频监控系统及门禁系统维护方案
视频监控系统及门禁系统维护方案一、前言随着社会的发展和科技的进步，视频监控系统和门禁系统在保障企业、公共场所和住宅小区等的安全方面发挥着越来越重要的作用。
为了确保这些系统的稳定运行，提高其可靠性和安全性，制定一套科学合理的维护方案至关重要。
二、系统概述（一）视频监控系统视频监控系统是通过摄像头采集图像信息，并将其传输到存储设备和显示设备上，实现对监控区域的实时观察和录像回放。
它通常由摄像头、传输线路、存储设备、控制设备和显示设备等组成。
（二）门禁系统门禁系统是对出入口进行管理和控制的系统，通过识别身份信息（如卡片、指纹、面部等）来决定是否允许人员或车辆通行。
门禁系统主要包括读卡器、控制器、门锁、电源和管理软件等部分。
三、维护目标（一）确保系统的稳定运行及时发现和解决系统中的故障和问题，保证视频监控图像清晰、流畅，门禁系统响应迅速、准确。
（二）提高系统的安全性定期更新系统软件和密码，防止非法入侵和数据泄露。
（三）延长系统的使用寿命对设备进行定期保养和维护，减少设备的磨损和老化，降低维修成本。
四、维护内容（一）视频监控系统维护1、摄像头维护定期清洁摄像头镜头，防止灰尘和污渍影响图像质量。
检查摄像头的安装位置和角度，确保监控范围无死角。
测试摄像头的焦距和清晰度，如有问题及时调整。
2、传输线路维护检查线路的连接情况，确保线路无松动、短路和断路。
对线路进行标识和整理，便于日后维护和管理。
定期检测线路的信号强度，如有衰减及时更换线路。
3、存储设备维护检查存储设备的容量，及时清理过期和无用的录像文件，确保有足够的存储空间。
对存储设备进行定期备份，防止数据丢失。
检测存储设备的读写速度，如有异常及时更换硬盘或进行修复。
4、控制设备维护检查控制设备的运行状态，确保其正常工作。
对控制设备的软件进行升级，以修复漏洞和提高性能。
定期重启控制设备，清理缓存和临时文件。
5、显示设备维护清洁显示设备的屏幕，保持图像清晰。
检查显示设备的连接线路，确保图像传输正常。
可视门禁系统方案
可视门禁系统方案1. 简介可视门禁系统是一种通过视频监控和身份识别技术实现的门禁管理系统。
它将传统的门禁系统与视频监控系统结合，通过视频图像识别技术来实现对进出人员的身份认证和管理。
本文将介绍可视门禁系统的原理、功能和应用场景，以及如何设计一个高效可靠的可视门禁系统方案。
2. 原理可视门禁系统基于视频监控技术，通过摄像头捕捉进出人员的图像，并对其进行实时分析和识别。
系统利用人脸识别、指纹识别、虹膜识别等身份认证技术，对进出人员的身份信息进行验证。
只有通过验证的人员才能进入被控制的区域。
3. 功能可视门禁系统具备以下主要功能：3.1 身份认证可视门禁系统利用先进的身份识别技术，对进出人员的身份进行验证。
系统可以通过人脸、指纹、虹膜等特征来识别人员身份，并与系统中保存的身份信息进行比对。
只有在验证通过的情况下，人员才能获得进入的权限。
3.2 实时监控可视门禁系统配备了高清摄像头，可以实时监控进出人员的行为。
管理员可以通过系统的监控界面，随时掌握进出人员的情况，保持对被控制区域的安全管理。
3.3 报警系统可视门禁系统可以设定多种报警规则。
当出现未经身份认证的人员进入被控制区域时，系统会及时发出警报，提醒管理员注意异常情况，并采取相应的安全措施。
3.4 访问权限管理可视门禁系统可以设定不同人员的不同访问权限。
管理员可以根据需要，设置特定人员只能在特定时间段或特定区域进出。
这样可以更精确地控制进出人员，提高安全性。
4. 应用场景可视门禁系统适用于多种场景，如公司企业、学校、医院、公共场所等。
4.1 公司企业对于公司企业来说，可视门禁系统可以帮助管理人员快速、准确地进出办公区域，保障工作环境的安全。
同时，系统还可提供考勤功能，方便对员工的工作时间和考勤情况进行统计和管理。
4.2 学校在学校中，可视门禁系统可以控制学生进出校园，并限制非法人员的进入。
系统还可以与学校的学生信息管理系统进行集成，实现学生的一卡通功能。
某公司监控和门禁施工方案
某公司监控和门禁施工方案监控和门禁是现代企业安全管理的重要组成部分。
随着科技的不断发展，监控和门禁系统也得到了极大的改进和完善。
本文将针对公司的监控和门禁施工方案进行详细的介绍。
首先，本方案的监控系统采用了高清晰度的摄像机和先进的视频管理软件。
摄像机可以实时监控公司的各个区域，包括办公区、生产车间、仓库等重要场所。
摄像机不仅具备高清晰度的拍摄功能，还具备远距离拍摄和夜视功能，可以在各种光线条件下保持良好的监控效果。
视频管理软件可以将各个摄像机拍摄到的画面实时传输到监控中心。
监控中心可以随时观看实时画面，并对重要场所进行全天候的监控。
此外，视频管理软件还具备实时警报功能，当监控画面出现异常情况时，系统可以自动发出警报，并将异常情况的录像保存下来，以备后续调查使用。
为了增加监控的有效性，本方案还采用了智能分析技术。
通过对监控画面进行智能分析，系统可以自动识别出异常情况，如人员闯入禁区、物品丢失等，并及时发出警报。
智能分析技术可以大大提高监控的效率，减轻人工监控的负担。
门禁系统是公司安全管理的重要环节。
本方案的门禁系统采用了先进的刷卡技术和人脸识别技术。
员工可以通过刷卡或人脸识别的方式进入公司的各个区域。
门禁系统可以对员工进行有效的身份验证，确保只有授权人员能够进入公司的敏感区域。
为了增加门禁的安全性，本方案还采用了双重验证的方式。
除了刷卡或人脸识别外，员工还需要输入密码才能开启门禁系统。
这种双重验证方式可以更好地保障公司的安全，防止未经授权的人员入侵。
另外，本方案还可以与公司的人事管理系统进行集成。
当员工进入或离开公司区域时，门禁系统可以自动记录下来，并与人事管理系统进行同步。
这样，公司可以方便地管理员工的考勤情况和工作时间，并能够及时处理人员变动的情况。
综上所述，本方案的监控和门禁系统具备高清晰度、远距离拍摄、夜视和智能分析等先进功能。
门禁系统采用了刷卡、人脸识别和双重验证的方式，以确保只有授权人员能够进入公司区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程项目施工现场视频监控门禁通道管理系统方案书二零零九年十一月一、门禁通道管理系统部分第一章方案的提出为了全方位，全过程、及时、准确、完整地收集各类基础数据，用充分的数据、快捷的信息为工程安全、质量、工期、风险控制做出科学的决策和指导施工，引入门禁与监控相结合的管理平台。
第二章系统概述、设计原则和功能特点系统概述本着网络集成化、通用性、可靠性、可扩展性、先进性的设计原则，我们设计了非接触式智能卡一卡通管理系统来实现无锡地铁一号线施工现场安全防范要求。
非接触式智能卡一卡通管理系统（简称一卡通）是信息技术、电子通讯技术发展的产物，是实现物业管理、安全防范管理的有效措施，该系统在使用时，卡片不与设备直接接触，只需在设备前晃动，系统即可采集到所需信息，实现门禁、考勤、通道管理等诸多功能。
因其高度安全、适用面广、极为方便的使用和管理方式，已成为弱电系统的重要组成部分，现代化信息管理的重要标志。
设计原则由于安全性和高效率管理的需要，门禁系统的设计应遵循下列原则:系统的稳定性由于门禁监控系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。
要求系统要有一年以上市场的成功应用经验,拥有相应的客户群和客户服务体系。
系统安全性门禁监控系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。
强大的实时监控功能和联动功能，充分保证使用者环境的安全性。
系统可扩展性门禁监控系统的技术不断向前发展, 用户需求也在发生变化, 因此门禁系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。
系统设计时,对需要实现的功能进行了合理配置,并且这种配置是可以改变的,设置甚至在工程完成后,这种配置的改变也是可能的和方便的.系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善,并免费为相应的应用客户进行免费的软件升级.同时，可以扩展为考勤系统、会议签到系统、巡逻管理系统，就餐管理系统等一卡通工程。
系统易维护性门禁监控系统在运行过程中的维护应尽量做到简单易行。
系统的运转真正做到开电即可工作, 插上就能运行的程度。
而且维护过程中无需使用过多专用的维护工具。
从计算机的配置到系统的配置,前端设备的配置都充分仔细地考虑了系统可靠性,并实施了相应的认证.我们在做到系统故障率最低的同时,也考虑到即使因为意想不到的原因而发生问题时,保证数据的方便保存和快速恢复,并且保证紧急时能迅速地打开通道.整个系统的维护是在线式的,不会因为部分设备的维护,而停止所有设备的正常运作.主要设计依据规范1. 国际综合布线标准 ISO/IEC118012．《民用建筑电气设计规范》JGJ/T 16-923．《中华人民共和国安全防范行业标准》 GA/T74-944．《中华人民共和国公共安全行业标准》 GA/T70-945．《监控系统工程技术规范》 GB/50198-946 甲方提供的项目施工现场布置图以及相关的技术经济指标第三章门禁监控系统结构和配置功能管理结构模式模式一：智能摆闸双向读卡：（生活区无障碍人行通道）使用者在通道外出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开摆闸，并记录进门时间。
使用者离开生活区时，同样要出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开摆闸放行，并记录出门时间。
无效卡报警。
进出读卡时同时利用摄像机抓拍读卡时人员图像。
模式二：双向感应读卡+指纹识别：（监控中心大门）使用者在门外出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录进门时间。
使用者离开所控房间时，在门内同样要出示经过授权的感应卡，经读卡器识别确认身份后，控制器驱动打开电锁放行，并记录出门时间。
进出读卡时同时利用摄像机抓拍读卡时人员图像。
适用于安全级别较高的环境，不但可以有效地防止外来人员的非法进入，而且可以查询最后一个离开的人和时间，便于特定时期（例如失窃时）落实责任提供证据。
在人员出入时，可以自己用本人的手指指纹出入，省去带IC卡和记住密码的烦恼，安全性可以大大提升。
适用于安全系数要求比较高的地方。
模式三：无障碍通道进出读卡+红外对射+报警（基坑）无障碍通道为施工人员进入施工现场自由通行。
通过读进出读卡器+红外对射来判断进出方向。
如没有刷卡或读无效的卡，感应到红外线则会发出警报。
进出读卡时同时利用摄像机抓拍读卡时人员图像。
系统基本组成部分1．感应卡：感应卡外形如同标准信用卡，卡内芯片写有32位永无重复的代码。
当卡片接近读卡器时，会自动将代码发送至读卡器。
感应卡操作时无需接触，不会磨损，芯片封装在卡片内，不会被腐蚀，所以经久耐用，能使用10年以上。
2．控制器：门禁控制器将读卡部分和控制部分分开设计，分成读卡器和控制器两部分。
读卡器读到卡片数据后传送给控制器，控制器进行控制门锁、报警。
控制器按预先设定的的系统参数操作，区分有效或无效的卡，控制门锁开或关，输出报警信号等，储存操作记录并传送给控制中心（因控制和读卡部分分开，在安全性方面更能满足要求）3．读卡器：读卡器是读取感应卡的控制部分。
内藏有无线电发射天线，当有感应卡接近时能接收到卡片发送的代码等信息，读卡器分析确认是有效卡后，将代码传送至控制部分。
4．电锁：电锁用来取代机械锁，由控制器发送开门信号后，电锁可自动打开。
6．管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。
7．电源：提供系统运作电源和电锁的执行结构的电源供应。
产品介绍3.3.1 读卡器和感应卡介绍优点：抗金属屏蔽和读卡器相互干扰能力强。
性能稳定，先进的防死机电路设计，防浪涌保护，防错接保护。
使用纯数字式进口射频基站芯片，无误码设计。
智能化声音和灯光控制模式符合国际标准的接线方式蜂鸣器声音清脆响亮，不会受干扰变调。
传输距离长可达100米。
时尚外型设计多款款式和颜色选择。
易于散热，耐高温。
基本参数：工作电压：12VDC额定电流：60毫安输出格式：国际标准Wiegand 26bit感应距离：6－10cm传输距离：100 米兼容卡片： EM ID卡感应厚卡86mm*54mm*1.8mm 白卡,感应性能最好.质地坚韧，耐用。
3.3.2 控制器介绍：门禁控制器集单片机技术，射频技术，通讯技术于一体，结构设计合理，采用高标准贴片元器件生产，性能稳定可靠。
Windows软件操作界面，简单实用，功能强大，无需专业知识即刻轻松掌握，安装快捷，培训更加轻松．采用大型SQL数据库数据更加安全，网络版管理软件及多级权限的管理，能同时多用户高效的操作。
能与其他子系统组成一卡通系统。
独立自主的知识产权和开放式的数据通讯协议，使您的系统集成更加便捷,享受更加周到、细致、尖端的技术支持.DS系列门禁控制器可接2个读卡器（兼容Motorola、HID等各品牌），控制1个门。
管理3万张用户卡，脱机存储10万条记录。
16种时区、周计划、一天四个时段设置、定时自动开/关门、反潜回等功能。
RS485通讯，可实现多台联网。
DS－100CP：配电源箱。
电源具有两路电压输出，控制主机电源及电锁电源隔离，可带后备电源，具有滤波、自动充放电、低压自动关断功能。
指纹识别设备：ES-2000B型指纹处理器，主要负责指纹登记、比对、安全控制、指纹数据存储、联机通信等，以韦根(Wiegand)方式通信，可以方便地接入IC卡门禁系统，跟带韦根输入的控制器相连，取代原系统的IC卡读卡器，独立完成各项指纹处理功能，然后把指纹验证成功后得出的ID号(个人身份号码)，以韦根信号方式发送到门禁控制器进行处理，从而组成了韦根通讯标准的指纹门禁控制系统。
传感器类型：CMOS通讯方式：Wiegand26用户人数：1000人分辨率：508dpi输出：DC12V/1A扫描时间：< 秒工作模式：脱机运行和联网拒真率：<%认假率：<%工作温度：-10℃~55℃工作湿度：40%-90%管理记录：>4000条开门记录：>16000条电源：AC220V产品技术参数:3.3.3智能摆闸系统：1、设备简介智能摆闸是经过多年精心开发、研制、生产的智能化通道管理设备，是主要针对人员通道进行智能管理的高科技产品。
