索尼 SONY 笔记本拆解
SONY VIAO SZ系列拆机攻略
SONY VIAO SZ系列拆机攻略本机型号SZ13结构和SZ6都没有变化
反过机器,绿色箭头的是当前要拆的螺丝,
都拆下后拆下CPU热管螺丝
OK,翻开屏幕,准备拆键盘,注意2个卡口,轻轻向LCD方向顶,并在键
盘中部向上提键盘
下面拆掌托部分,3个螺丝,拔下排线,向下轻拉掌托再向上提
拆下掌托后能看见左手边的硬盘,3个螺丝,然后要注意的是硬盘排
线,
他有1块强力双面胶沾这你的硬盘保护芯片,所以,拆时要特别小心,弄坏了线就要500多大洋啊,最好有平口螺丝刀插一下
下面就是光驱了,很简单,1个螺丝,向右拉,注意下转接口别拉坏
了,就可以了
到此,你已经拆了近一半了,下面是那块隔板和开关面板按图拧下螺丝,并向上搬起面板,这里要稍微用些蛮力
拆下后
下面进入难点,2根排线,上面根有胶布,小心撕开(撕开后无法复原
一般KF都能发现,3思啊)
接下来是左侧转轴,按红箭头方向向上拔下屏线,按图步骤拆下蓝牙天线,后在其下方2颗转轴螺丝,拆下
然后是右侧,红箭头拔下摄像头线
注意这里面还有一个螺丝
回到左边,拔下白色的音频排线,表面有黑胶布的那个
拔下BIOS电池和无线网卡
现在LCD和隔板可以一起拿下来了
剩下的是主板和底壳,按箭头拔下排线和螺丝
注意这里还有
拔下网线
OK,主板已经拆下来了
剩下的部分
最后是风扇,做了前面的,这里很简单,3个螺丝,小心拿下来就OK了
至此SZ主要部件拆完了
螺丝分4种,若由长到短为A,B,C,D 主板上全是D,键盘是B,隔板左侧为A,隔板其他和开关板背面为C。

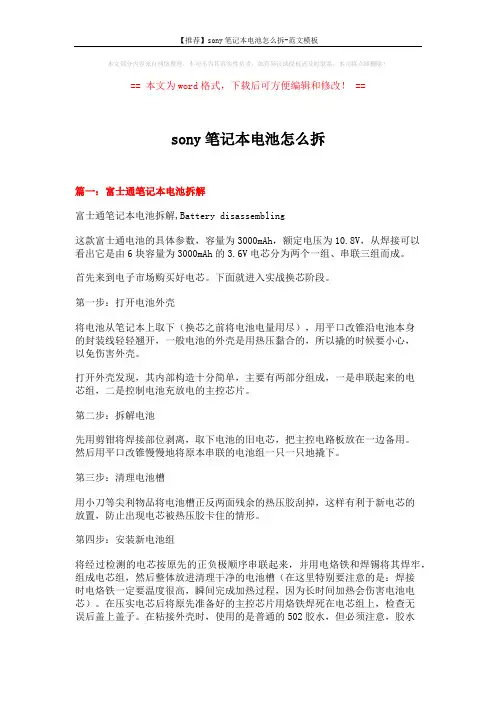

【推荐】sony笔记本电池怎么拆-范文模板 (4页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==sony笔记本电池怎么拆篇一：富士通笔记本电池拆解富士通笔记本电池拆解,Battery disassembling这款富士通电池的具体参数，容量为3000mAh，额定电压为10.8V，从焊接可以看出它是由6块容量为3000mAh的3.6V电芯分为两个一组、串联三组而成。
首先来到电子市场购买好电芯。
下面就进入实战换芯阶段。
第一步：打开电池外壳将电池从笔记本上取下（换芯之前将电池电量用尽），用平口改锥沿电池本身的封装线轻轻翘开，一般电池的外壳是用热压黏合的，所以撬的时候要小心，以免伤害外壳。
打开外壳发现，其内部构造十分简单，主要有两部分组成，一是串联起来的电芯组，二是控制电池充放电的主控芯片。
第二步：拆解电池先用剪钳将焊接部位剥离，取下电池的旧电芯，把主控电路板放在一边备用。
然后用平口改锥慢慢地将原本串联的电池组一只一只地撬下。
第三步：清理电池槽用小刀等尖利物品将电池槽正反两面残余的热压胶刮掉，这样有利于新电芯的放置，防止出现电芯被热压胶卡住的情形。
第四步：安装新电池组将经过检测的电芯按原先的正负极顺序串联起来，并用电烙铁和焊锡将其焊牢，组成电芯组，然后整体放进清理干净的电池槽（在这里特别要注意的是：焊接时电烙铁一定要温度很高，瞬间完成加热过程，因为长时间加热会伤害电池电芯）。
在压实电芯后将原先准备好的主控芯片用烙铁焊死在电芯组上，检查无误后盖上盖子。
在粘接外壳时，使用的是普通的502胶水，但必须注意，胶水一定不要过多，以防渗入电池组内部造成故障。
同时注意不要在电池金属接头部分涂抹胶水以防接触不良。
最后一步：上机测试在502胶水彻底干了之后，将换好芯的电池装上机器，电池指示灯亮了起来，但为黄色，表示电池电量不足，插上电源适配器后开机，一切正常，机身显示充电状态。
笔记本各个部件拆解详细教程
图文并茂！笔记本各个部件拆解详细教程{Y}年{M}月{D}日来源：IT168 编辑：洋溢【我要评论】拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。
这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。
但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。
笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。
质量的高下，由此可见一斑。
第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。
笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。
另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。
拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。
建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。
少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。
拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例，点击图片查看大图只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。
此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸[NextPage]笔记本电脑尽管部件繁多，但固定方式不外乎两种。

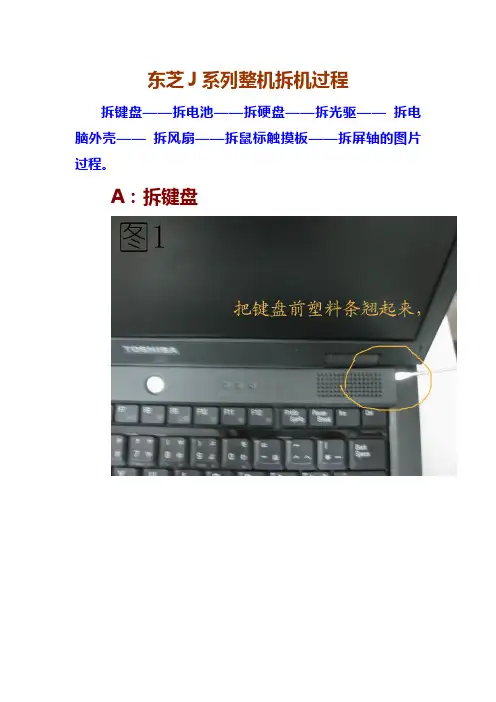

笔记本整机拆机过程
东芝J系列整机拆机过程
拆键盘——拆电池——拆硬盘——拆光驱——拆电脑外壳——拆风扇——拆鼠标触摸板——拆屏轴的图片过程。
A：拆键盘
B：拔开屏排线插头和线鼠标排线
注：拔鼠标排线前先把鼠标排线座扣子向上翘开。
C：拆电池、拆硬盘
先把镙丝钮开。
D：拆光驱
E：拆电脑外壳
F：拆风扇
注：装光驱时先把光驱放进，然后用一字镙丝刀把光驱铁片向上翘一下，再向里推。
如图
拆鼠标触摸板：
先拿C壳即是那带鼠标触摸板拆下上面的螺丝就可以换了哦
下面是换屏轴：先找到C壳即是带键的那个壳。
索尼E系列拆机清灰步骤
索尼拆机清灰步骤图解
第一步：先把电池扣下来，有两个锁，一个固定的，一个可以滑动的，都要打开。
第二步：拆下显卡。
拧开螺丝，就可以看到显卡，双手把两端突的往两端板就打开了。
如图：
第三步：拆下硬盘。
拧开螺丝，用力往左移动，用点巧力。
第四步：打开机盖。
把所有的螺丝拧开就行，慢慢沿边上撬开就行。
（注：左上角有三个螺丝可以不用拧开就行。
）
打开如图：
第五步：拆下光驱。
拧开螺丝直接拿下就行，还要注意有一根线插在电板上，这里要注意，可以拔出来。
第六步：拆下CUP。
还是拧开螺丝，把右上段的线拔
出来，左端连在一起也拧出来。
如图：
这就是CPU的风箱了，主要清理的就是这个，用刷子刷干净，最好就是用纯酒精擦擦。
由于时间关系，主板就不说了，到这里也差不多了，主要清理灰尘就是风箱。
其实很简单，只要你胆大心细，没什么困难，本人是第一次拆机，没出什么问题。
其他的电脑也差不多都是这样拆的，还是那句话胆大
心细就哦了。
希望大家多多支持哈！。
VAIO CW 拆机教程
今天拿到一台VPCCW26EC/W的机器,该系列由于其时尚的外观,相对出色的性价比获得不少朋友的喜欢,下面我简单介绍下CW的内部结构和
拆机过程.
白色的外壳,重量尺寸都比较适中,对于一般的娱乐需求都能满足,价格
也不贵,难怪成为众多朋友的首选.
一起看下机器底部全貌
底部中央的内存槽,想加内存的朋友只需打开这个盖子就可以自由加了,自己内存升级对机器的保修不会产生影响,当然自加内存引起的故
障除外
而硬盘就在右下角安静的躺着,虽然硬盘也很容易拆卸,不过我可不建议自己随便更换,万一被发现了可是要影响保修的哦
好拉,下面把底部螺丝全部拧开,把内存槽里的一根连接线拔开,就可以把底壳整个拿起,来张底壳的内部图
固定在底壳上的声卡电路
底壳拆掉以后的机器背部
拆掉散热风扇，6颗小螺丝
给我们的小三（i3）来个特写^_^
独立的GPU，可怜的26只有两片显存，另外两个位置留着给高配的型
号用*_*
无线网卡
竟然是富士康（foxconn)的主板，以前貌似基本都是索尼自己做的哇
再拆就要拆键盘了，键盘需要解开6个卡扣以后才能拆出，嘿嘿，这里
就先不拆了...。
SONY VGN-FE35C 笔记本拆解
顶开无线网卡卡扣
拔出无线网卡 无线网卡 x1
向下顶开控制模块 固定卡，向右滑动 取下控制模块 控制模块 x1
SONY VGN-FE35C 拆解说明（工具：十字/一字螺丝刀，镊子，撬棒）
5/7
向下顶开开关模块 固定卡，向左滑动 取下开关模块
开关模块 x1
慢慢掀开取下 D 壳 （背面盖板），露出 主板部分，取下屏 幕弹簧扣 拧出以下螺丝： 主板螺丝 x3 散热器螺丝 x7 蓝牙螺丝 x1 MODEM 螺丝 x2
SONY VGN-FE35C 拆解说明（工具：十字/一字螺丝刀，镊子，撬棒）
1/7
原始外观
取下电池 拧下面板固定螺丝 短扁螺丝 x3
拧开内存盖板螺 丝，取下内存盖板 拧下/开硬盘盖板 螺丝，取下硬盘盖 板 内存盖板 x1 硬盘盖板 x1 细长螺丝 x1
SONY VGN-FE35C 拆解说明（工具：十字/一字螺丝刀，镊子，撬棒）
CPUx1
主板正面
拆解完成！ 注意：本拆解需要一定的专业知识，作者将不对您因操作不当所造成的损失负责。
谢翻起， 拔出排线 拔掉无线开关插头 从右侧将主板慢慢 掀起，取下时注意 周边接口处障碍 装回时需看好无线 开关内外位置相对 应 主板 x1
SONY VGN-FE35C 拆解说明（工具：十字/一字螺丝刀，镊子，撬棒）
7/7
逆时针方向松开 CPU 固定扣 向上轻取下 CPU
拔掉散热器插头， 取下散热器
散热器(带风扇)x1 散热器 x1 屏幕弹簧扣 x1
向上轻拔出 MODEM 模块，拔 掉连接线
MODEM 模块 x1
SONY VGN-FE35C 拆解说明（工具：十字/一字螺丝刀，镊子，撬棒）
6/7
移开蓝牙盖板 向上轻拔出蓝牙模 块，注意不要把线 弄断
【拆拆拆之Z118拆解试用心得[第二页更新缺点,系统稳定性]】索尼Z笔记本论坛IT168本友会
![【拆拆拆之Z118拆解试用心得[第二页更新缺点,系统稳定性]】索尼Z笔记本论坛IT168本友会](https://img.taocdn.com/s3/m/928056c658f5f61fb7366669.png)
1
/thread-1127932-1-1.html[2010/12/14 9:19:52]
【拆拆拆之Z118拆解试用心得[第二页更新缺点，系统稳定性]】索尼Z笔记本论坛_IT168本友会 评分人数
【拆拆拆之Z118拆解试用心得[第二页更新缺点，系统稳定性]】索尼Z笔记本论坛_IT168本友会
本友会首页 本友会论坛 收藏本页
IT168首页 ┊ 笔记本频道 ┊ 商用笔记本 ┊ 上网本频道 ┊ 家用电脑 ┊ 商用电脑 ┊ 设为首页
本友会论坛 ┊ 联想论坛 ┊ Acer 论坛 ┊ 戴尔论坛 ┊ Gateway 论坛 ┊ 台式机论坛
【拆拆拆之Z118拆解试用心得[第二页更新缺点，系统稳定性]】索尼Z笔记本论坛_IT168本友会
DSC00133.jpg (65.64 KB) VGA接口 /thread-1127932-1-1.html[2010/12/14 9:19:52]
稳定性 , 心得 , 缺点 , 系统 , 拆解
打印 字体大小:
倒序看帖 跳转到
技术顾问
帖子 21051 精华 30 积分 37349 本币 24523 本本 Dell Inspiron 注册 1970-1-1
本主题由 卡缪 于 2010-5-11 09:44 置顶 本帖最后由 阿财 于 2010-5-7 02:00 编辑
回复
引用
阿财
发表于 2010-4-27 03:58 | 只看该作者
键盘灯能自动感应环境亮度，非常不错的设计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
登录注册帮助泡泡网首页产品报价产品论坛首页意见反馈
<<上一篇 下一篇>>复制本页链接给好友 > 产品论坛>笔记本>经典
SonY-VGN-S260拆解详细教程原创！
ggex3
∙
∙上等兵
∙
帖子 57
威望 317
贡献币 319 个
所有帖子>>
查看:655 回复:9 [只看楼主]楼主发表于：10-12-05 15:04
经典SonY-VGN-S260拆解详细教程原创！
索尼的VGN系列我们接触的不是很多，今天的拆解主要是为了给大家以前拆这个系列方便的一个教程，这台笔记本清理风扇的比较麻烦，因为风扇的位置被设计在了C面和D面中间，也就是说基本上要将笔记本的外壳全部拆开了才能开始拆卸风扇和清理，但是由于这个系列塑料感太强，并且使用一段时间后，掌托以及外壳非常容易掉颜色，SonY-VGN-S260的拆解思路大概就是先将电池取出，然后将背面固定键盘的螺丝拧开，然后将键盘卡口打开取出键盘，其次将C面连通掌托一起拆卸下来，然后就是风扇以及主板和屏幕等，以下是拆机的详细图片资料：。
