高压电机铭牌
35KV开关柜柜内真空断路器铭牌
ZN85-40.5/T1250-31.5
雷电冲击耐受电压
185 KV
额定电压
40.5KV
额定操作电压
直流220V
额定电流
1250A
电机额定电压
交流220V
额定短路开断电流
31.5KA
切合电容器组电流
A
额定操作顺序
0-0.3S-CO-180S-CO
执行标准
GB1984-2003
出厂编号14440113
日期2014年11月
质量350Kg
施耐德（陕西）宝光电器有限公司
G92#架空进线
户内高压真空断路器
型号
ZN85-40.5/T1250-31.5
雷电冲击耐受电压
185 KV
额定电压
40.5KV
额定操作电压
直流220V
额定电流
1250A
电机额定电压
交流220V
额定短路开断电流
31.5KA
切合电容器组电流
1G 1#主变进线
户内高压真空断路器
型号
ZN85-40.5/T1250-31.5
雷电冲击耐受电压
185 KV
额定电压
40.5KV
额定操作电压
直流220V
额定电流
1250A
电机额定电压
交流220V
额定短路开断电流
31.5KA
切合电容器组电流
A
额定操作顺序
0-0.3S-CO-180S-CO
执行标准
GB1984-2003
切合电容器组电流
A
额定操作顺序
0-0.3S-CO-180S-CO
执行标准
GB1984-2003
出厂编号14440116
EG系列高压发电机安装使用维护手册
EG系列高压三相同步发电机安全使用维护手册广州英格发电机有限公司GUANGZHOU ENGGA GENERATORS CO.,LTD安全指南EG高压发电机采用最新的发电机设计、生产工艺、质量控制理念，拥有出众性能、可靠质量、优质发电机。
敬请各位用户在使用前务必仔细阅读和理解本手册中有关发电机安装、使用和维护的内容。
安装、调试、检修必须由具备相关高压操作工作资格的专业人员进行，操作人员应能掌握正确的使用方法、安全操作，否则有可能引起严重的人员伤亡或设备损坏事故。
①警示标识本手册中使用和随发电机提供的警示和警告标识的含义如下，发电机组配套商应确保警示标签位置放置正确并清晰，标签含义如下：电气危险标识，可能电气原因会导致人员伤亡的直接危险通用危险标识，可能会导致人员伤亡的直接危险目录1 概述1.1 标准1.2 发电机型号代表意义1.3 铭牌1.4电机的搬运、接收检查、存放与使用2 发电机的使用环境2.1 使用环境2.2 发电机的容量修正3 发电机结构3.1 发电机的工作原理3.2 定子3.3 转子3.4 励磁系统4 安装4.1 安装环境4.2 安装4.3 转向4.4 接线4.5 接地、保护5 运行5.1 运行前的检查5.2 运行前的试验调整5.3 开机与停机6 维护和检修6.1 一般维护6.2 检修项目6.3 发电机的拆装6.4故障现象及排除6.5 AVR故障检修7 保修期限及要求8 随机备件和附件9 对环境及能源的影响本安装使用维护手册阐述了英格EG系列高压三相交流发电机的结构特点、性能原理、安装使用和维护检修。
1 概述1.1 标准发电机符合下列国际和相关国家标准：I.E.C 60034-1 国际电工委员会标准GB755 旋转电机标准1.2 发电机型号意义：EG发电机的型号按照以下方式命名例如：EG560-1600G/10500EG---表示EG系列发电机 560---表示发电机的机座号1600---表示发电机功率（kW） G---表示EG系列高压发电机10500---表示发电机的额定电压（V）1.3 铭牌发电机铭牌位于电机机身右侧（从轴伸端看）。
高压电机工作原理和常见故障处理

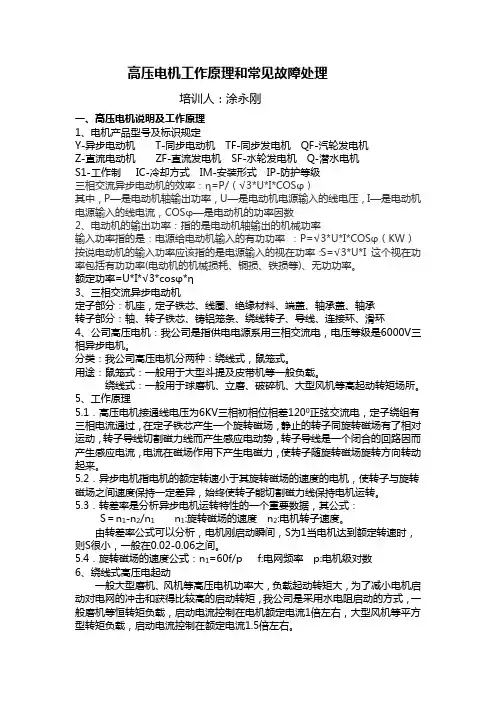

高压电机工作原理和常见故障处理培训人：涂永刚一、高压电机说明及工作原理1、电机产品型号及标识规定Y-异步电动机T-同步电动机TF-同步发电机QF-汽轮发电机Z-直流电动机ZF-直流发电机SF-水轮发电机Q-潜水电机S1-工作制IC-冷却方式IM-安装形式IP-防护等级三相交流异步电动机的效率：η=P/（√3*U*I*COSφ）其中，P—是电动机轴输出功率，U—是电动机电源输入的线电压，I—是电动机电源输入的线电流，COSφ—是电动机的功率因数2、电动机的输出功率：指的是电动机轴输出的机械功率输入功率指的是：电源给电动机输入的有功功率：P=√3*U*I*COSφ（KW）按说电动机的输入功率应该指的是电源输入的视在功率：S=√3*U*I 这个视在功率包括有功功率(电动机的机械损耗、铜损、铁损等)、无功功率。
额定功率=U*I*√3*cosφ*η3、三相交流异步电动机定子部分：机座，定子铁芯、线圈、绝缘材料、端盖、轴承盖、轴承转子部分：轴、转子铁芯、铸铝笼条、绕线转子、导线、连接环、滑环4、公司高压电机：我公司是指供电电源系用三相交流电，电压等级是6000V三相异步电机。
分类：我公司高压电机分两种：绕线式，鼠笼式。
用途：鼠笼式：一般用于大型斗提及皮带机等一般负载。
绕线式：一般用于球磨机、立磨、破碎机、大型风机等高起动转矩场所。
5、工作原理5.1．高压电机接通线电压为6KV三相初相位相差1200正弦交流电，定子绕组有三相电流通过，在定子铁芯产生一个旋转磁场，静止的转子同旋转磁场有了相对运动，转子导线切割磁力线而产生感应电动势，转子导线是一个闭合的回路因而产生感应电流，电流在磁场作用下产生电磁力，使转子随旋转磁场旋转方向转动起来。
5.2．异步电机指电机的额定转速小于其旋转磁场的速度的电机，使转子与旋转磁场之间速度保持一定差异，始终使转子能切割磁力线保持电机运转。
5.3．转差率是分析异步电机运转特性的一个重要数据，其公式：S＝n1-n2/n1n1:旋转磁场的速度n2:电机转子速度。
电机铭牌基本知识
选用防爆 电机
矿用隔爆型
矿用一般型
矿用防爆型 矿用隔爆型
3.9 气体爆炸、粉尘爆炸危险场所用防爆电机选型表：
隔爆型
d
鼠笼型感应 Ο
电机
绕线型感应 Δ
电机
同步电机
Ο
1区 正压型
增安型
p
e
Ο
Δ
Δ
Ο
Ⅹ
隔爆型 d Ο
2区 正压型 增安型
p
e
无火花型 n
Ο
Ο
Ο
ΟΟ
Ο
Ο
Ο
Ⅹ
Ο
表中符号： Ο为适用；Δ为慎用；Ⅹ为不适用
的结构型式。电机绝缘耐热等级及温度限值见下表：
电机绝缘耐热等级及温度限值
耐热等级
A
E
B
F
H
C
最热点温度
105
120
130
155
180
＞ 180
8 、异步电动机额定数据 回顶部 。 相数 。 额定频率（ Hz ） 。 额定功率 kW 。 额定电压 V 。 额定电流 A 。 额定功率因数 。 额定转速 r/min 9 、异步电机主要技术指标 回顶部 。 效率 η：电动机输出机械功率与输入电功率之比，通常用百分比表示。 。 功率因数 COSφ：电动机输入有效功率与视在功率之比。 。 堵转电流 I A： 电动机在额定电压、额定频率和转子堵住时从供电回路输入的稳态电流有 效值。 。 堵转转矩 T K： 电动机在额定电压、额定频率和转子堵住时所产生转矩的最小测得值。 。 最大转矩 T MAX： 电动机在额定电压、额定频率和运行温度下，转速不发生突降时所产生 的最大转矩。 。 噪声：电动机在空载稳态运行时 A 计权声功率级 dB（A）最大值。 。 振动：电动机在空载稳态运行时振动速度有效值（ mm/s）。 10、电机选型要点: 回顶部
高压电机铭牌

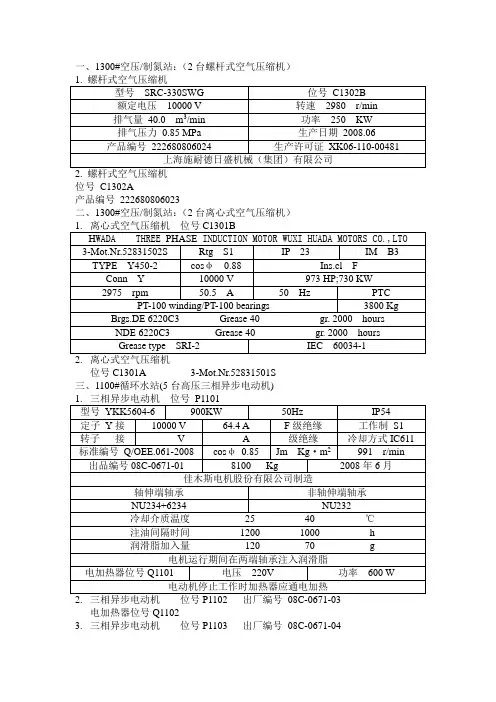

Grease type SRI-2
IEC 60034-1
2.离心式空气压缩机
位号C1301A3-Mot.Nr.52831501S
三、1100#循环水站(5台高压三相异步电动机)
1.三相异步电动机位号P1101
型号YKK5604-6
900KW
安全标志编号
2008年4月
出品编号8D1K01-1
SF=1.05
南阳防爆集团有限公司
部件编号024W33629-349
六、210#氯甲烷压缩（新鲜）（2台新鲜氯甲烷压缩机主电机）
1.隔爆型三相异步电动机位号C2111A
Ex型号YB 800-12
标准编号Q/NF155-2002
50 Hz
IP 54
355 KW
器身吊重19400 Kg
油重5700 Kg
运输重25400 Kg
总重31200 Kg
山东达驰电气股份有限公司
2008年7月出厂
分接
位置
高压
低压
短路阻抗
电压（V）
电流（A）
电压（V）
电流（A）
%
1
36750
2
35875
3
35000
329.9
1000
1099.7
7.75
4
34125
5
33250
2.20000KVA变压器（西侧）
NU232
冷却介质温度2540℃
注油间隔时间1200 1000 h
润滑脂加入量12070 g
电机运行期间在两端轴承注入润滑脂
电加热器位号Q1101
电压220V
高压变频器调试方法
定量。正常运行时允许设置。
允许/禁止
变频器与旁路柜的投切是否允许。决定“频
工投切”信号是否有效。需要自动旁路柜或
8
自动切换柜配合。在允许状态下，接收到“频
工投切”信号时，变频器将自动加速到“投
切频率”。上位系统可以通过对“频率到达”
信号的判断进行投切操作。正常运行时允许
设置。
6
停机方式
自由停机/减速停机 对电机停机方式的设定。 自由停机：变频器
运行模式下，若给定方式选择模拟给定时由
模拟信号给定期望值，变频器将根据被控量
的实际值和期望值，按照 PID 调节参数中设
定的 PID 参数，自动调节变频器的输出频率，
使被控量的实际值自动跟随期望值。变频器
的运行方式。 从开环切换到闭环时，一定要
注意给定方式，本地给定时将自动设为零，
需及时调整，模拟给定时，需先调整模拟给
13 确认输入及输出电压检测电阻紧固
14 确认所有二次接线端子紧固无松动
15 确认变频器可靠接地，接地电阻不大于 4Ω
16 确认所有柜间地线、柜门地线联接完整（接地电阻不大于 0.1Ω）
17 确认变频器与旁路柜和用户的所有接线完整、正确
18 确认所有电缆屏蔽层接地（控制电缆屏蔽层采用单端接地）
19 确认所有变频器柜内外清洁，无异物，电缆入口密封良好
号来给定频率或者被控参量。正常运行时允
许设置。
9
起动方式 正常起动/转速起动/ 电机起动的三种方式：现在的启动方式为正
9
参数起动
常启动。转速启动：在电机旋转状态下启动，
6 频率设置为 5Hz，启动电机，确认电机转向是否正确
频率分别设置为 10、20、30、40、50Hz，并记录各频率下的电流和电压 7
YB2系列高压隔爆型(ExdⅡCT4)三相异步电动机(机座号355～560)使用说明书
YB2系列高压隔爆型(ExdⅡCT4)三相异步电动机(机座号355～560)使用说明书江苏锡安达防爆股份有限公司2009年9月20日电话：*************、83591777、83591666厂址：无锡市惠山经济开发区张村路8号1．概述1.1本说明书适用于YB2-355～560系列高压隔爆型三相异步电动机(以下简称电动机)，该电动机防爆性能执行GB3836.2-2000《爆炸性气体环境用电气设备 第2部分 隔爆型“d” 》的规定，电气性能执行Q/320206JLAB02-2009的规定，电动机制成隔爆型，防爆标志为ExdⅡCT4〈H2〉，适用于具有引燃温度组别为T1～T4组的可燃性气体或蒸气与空气形成的爆炸性气体混合物（H2）的场所。
1.2 电动机执行标准：GB3836.1 爆炸气体性环境用电气设备第1部分：通用要求GB3836.2 爆炸气体性环境用电气设备第2部分：隔爆型“d”Q/320206JLAB02-2009 YB2系列高压隔爆型（ExdⅡCT4）三相异步电动机技术条件1.3 电动机型号的含义：YB2 – 450 2 – 4 WW—户外型 隔爆型异步电动机 TH—湿热带中心高 TA—干热带 铁心长度代号 极数1.4 电动机的防爆标志位于铭牌及接线盒上，铭牌上防爆等级代号含义如下：Ex d ⅡC T4 （H2）含氢气混合物的环境防爆标志温度组别T4隔爆型Ⅱ类厂用、C级1.5 电动机适用于下列工作条件：1.5.1额定电压：3000V±5%、6000V±5%或10000V±5%，具体见电机铭牌；1.5.2额定频率：50Hz±1%或60Hz±1%；1.5.3 环境空气最高温度：随季节而变化，但不超过40°C；1.5.4 环境空气最低温度为-20℃。
1.5.5最高环境空气相对湿度不超过95%（当温度为+25℃时）或最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于+25℃。
高压电机铭牌
高压电机铭牌
高压电机铭牌上通常会标注以下信息：
1. 厂商信息：包括制造商名称、製造国家或地区以及联系方式；
2. 电机型号：一般有专门的型号编码标注；
3. 额定功率：电机的额定功率，单位一般为千瓦（KW）或马
力（HP）；
4. 额定电压和频率：电机的额定工作电压和频率；
5. 额定转速：电机的额定转速，单位为转/分钟（RPM）；
6. 额定电流：电机的额定电流，在额定电压下的运行电流；
7. 绝缘等级：电机的绝缘等级，常见的有F级、H级等；
8. 冷却方式：电机的冷却方式，如自然冷却、强迫通风等；
9. 防护等级：电机的防护等级，常见的有IP55等级；
10. 序列号：电机的序列号，用于追踪和管理电机的生命周期等。
以上是一般常见的高压电机铭牌上的标注信息，具体信息可能会因电机品牌、型号和用途而有所不同。
