定时开关使用说明书

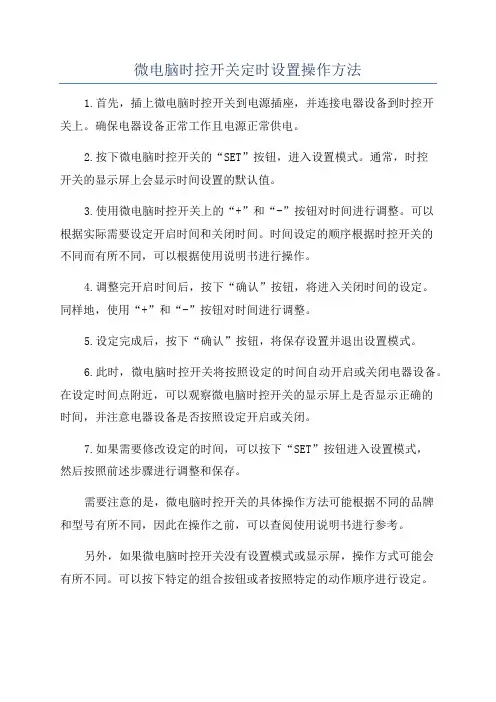

微电脑时控开关定时设置操作方法
微电脑时控开关定时设置操作方法
1.首先，插上微电脑时控开关到电源插座，并连接电器设备到时控开
关上。
确保电器设备正常工作且电源正常供电。
2.按下微电脑时控开关的“SET”按钮，进入设置模式。
通常，时控
开关的显示屏上会显示时间设置的默认值。
3.使用微电脑时控开关上的“+”和“-”按钮对时间进行调整。
可以
根据实际需要设定开启时间和关闭时间。
时间设定的顺序根据时控开关的
不同而有所不同，可以根据使用说明书进行操作。
4.调整完开启时间后，按下“确认”按钮，将进入关闭时间的设定。
同样地，使用“+”和“-”按钮对时间进行调整。
5.设定完成后，按下“确认”按钮，将保存设置并退出设置模式。
6.此时，微电脑时控开关将按照设定的时间自动开启或关闭电器设备。
在设定时间点附近，可以观察微电脑时控开关的显示屏上是否显示正确的
时间，并注意电器设备是否按照设定开启或关闭。
7.如果需要修改设定的时间，可以按下“SET”按钮进入设置模式，
然后按照前述步骤进行调整和保存。
需要注意的是，微电脑时控开关的具体操作方法可能根据不同的品牌
和型号有所不同，因此在操作之前，可以查阅使用说明书进行参考。
另外，如果微电脑时控开关没有设置模式或显示屏，操作方式可能会
有所不同。
可以按下特定的组合按钮或者按照特定的动作顺序进行设定。
总结：微电脑时控开关的定时设置操作方法大致分为连接设备、进入设置模式、调整时间、保存设置等几个步骤。
根据具体的时控开关型号进行操作，可以轻松地实现定时开关设备的功能。
定时宝DJ-B04定时开关控制器说明书
定时宝DJ-B04/CO4使用说明书产品功能1、间隔定时开关功能。
举例：每间隔10分钟，通电10秒钟。
有时也被叫做间歇定时、循环倒计时、无限循环。
2、倒计时功能。
即常见的倒计时多长时间开或者关。
3、倒计时一键启动功能。
即下一次使用倒计时的时候如果跟上一次的倒计时时间一样，则无需重新设置，按住倒计时键2秒钟，即可一键恢复启动上一次倒计时程序适用范围：间隔定时的使用范围非常广泛，凡是开关间隔时间固定的用电设备均可以使用该功能，例如加湿、充氧、自动浇灌、水族类设备、水泵等；倒计时功能的使用范围是所有定时类产品中使用最广泛的，一切需要倒计时开关的用电设备均适用此功能使用说明：显示说明：①显示当前的开关状态，如果显示是开，则接通电源后指示灯会亮，会有电流通过，如果是关则相反。
②倒计时定时的时候显示倒计时读秒，间隔定时的时候显示箭头所指示命令的剩余时间，无定时状态下全部为0。
③显示定时器正在执行的间隔定时命令，没有间隔定时的时候全部显示为横杠，即为空值。
④显示当前的定时状态，“定时中”表示有定时程序正在运行，“无定时”表示当前没有定时程序正在运行。
按键说明定时键：设置间隔定时倒计时键：①设置倒计时②长按2秒倒计时键可以一键恢复启动上一次倒计时程序，无需设置取消键：①取消当前正在进行的设置行为，之前所设置的内容无效，不会被保留②长按2秒钟可以取消正在运行的定时程序，进入无定时状态开关键：更改定时器当前的开关状态左右键：设置定时的过程中移动光标的位置+ - 键：控制光标所在位置数值的变化确定键：确定并执行正在设置的内容复位键：重新启动定时器使用说明：一、无论设置间隔定时，设置倒计时还是设置开关状态，都需要按确定键后才能设置有效。
二、设置间隔定时→先按定时键→左右键移动光标位置，按“+ -”键切换数值变化，根据自身需要设置间隔时间和通电时间→按确定键完成设置三、设置倒计时→先按倒计时键→左右键移动光标位置，按“+ -”键切换数值变化，根据自身需要设置倒计时时间和倒计时开关命令（默认为倒计时关）→按确定键完成设置（定时器会自动变为与开关命令相反的开关状态）四、设置开关状态→先按开关键→继续按开关键切换当前的开关状态→按确定键设置完成五、取消定时按住取消键不放2秒钟可以取消正在运行的定时程序，进入无定时状态，开关状态保持不变使用案例说明1、假如您的自动浇灌系统需要每间隔一个小时喷水5分钟→先按定时键→左右键移动光标位置，按“+ -”键切换数值变化，设置间隔时间为1小时，设置通电时间为5分钟→按确定键设置完成，插上电源以后定时器会每隔一小时通电5分钟2、假如您的水泵每次需要倒计时20秒将水箱充满水→先按倒计时键→左右键移动光标位置，按“+ -”键切换数值变化，设置倒计时时间为20秒，设置倒计时命令为关（定时器默认为关）→按确定键设置完成，定时器会自动变成通电的状态，20秒后关闭，进入无定时状态（如果下一次还是需要充水20秒，则无需设置，只需按住倒计时键2秒，即可一键恢复启动上一次倒计时程序，非常方便）产品规格额定电压：220V 最大电流：B04 10A / C04 15A工作频率：50HZ 最大功率：B04 2200W / C04 3200W使用寿命：DJ-B04：2200瓦10万次DJ-C04：3200瓦10万次时间设置范围：1秒~24小时可设置精度：1秒电池：内置可充电电池固有损耗：≤2W特殊情况说明1、当有定时程序正在执行时，进入设置画面，则定时程序转入后台照常执行，不会因为进入设置过程而中断定时程序的执行，只有用户设置完新程序并按确定键后，才会擦除原有的定时程序而执行新的定时程序。
KG316T微电脑时控开关说明书
KG316T微电脑时控开关说明书一、产品概述KG316T微电脑时控开关是一种智能化的定时控制设备，可根据用户设定的时间和程序，自动开启或关闭各种电气设备。
本产品适用于工业、农业、商业、家庭等领域，如路灯、广告灯、厂房照明、水泵、风机、空调、电视、音响等。
二、产品特点采用微电脑芯片和高精度时钟芯片，具有高度的智能化和准确性。
可设定8组每日或每周不同的开关程序，每组程序可设定16个开关时间点。
可随时手动开启或关闭输出状态，不影响已设定的程序。
具有夏令时功能，可根据需要自动调整时间。
具有随机功能，可在设定的时间段内随机延长或缩短开关时间，增加安全性和隐蔽性。
具有电池备份功能，断电后可保持时钟和程序不丢失。
具有自检功能，可显示当前时间、输出状态、程序组号、夏令时标志等。
外形美观，安装方便，操作简单。
三、技术参数工作电压：AC 220V±10%，50Hz输出方式：继电器触点输出输出负载：抗感性负载：16A/220VAC；抗感性负载：10A/220VAC 计时误差：≤1s/24h计时范围：1min～168h程序容量：8组×16个时间点备用电池：1.5V LR6（AA）型碱性电池一节外形尺寸：120×72×52mm安装方式：导轨式或螺丝固定式四、操作说明1. 安装与接线本产品应安装在干燥、通风、无强烈震动和腐蚀性气体的地方，避免阳光直射和雨淋。
本产品应按照图1所示的接线图进行接线，接线前应切断电源，以免触电或损坏设备。
本产品应使用符合国家标准的导线，并按照正确的相序和极性进行接线。
接线后应检查接线是否牢固可靠，无短路或漏电现象，然后通电试验。
![图1 接线图]2. 初次使用初次使用时，应先安装一节新的1.5VLR6（AA）型碱性电池在机内的电池座上，以备断电后使用。
通电后，屏幕上会显示“--:--”和“OFF”，表示当前时间和输出状态未设定。
此时按“SET”键进入时间设定模式。

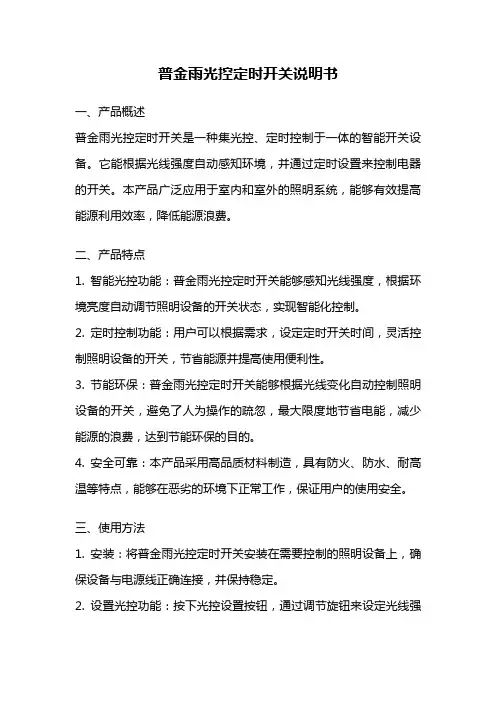

普金雨光控定时开关说明书
普金雨光控定时开关说明书一、产品概述普金雨光控定时开关是一种集光控、定时控制于一体的智能开关设备。
它能根据光线强度自动感知环境，并通过定时设置来控制电器的开关。
本产品广泛应用于室内和室外的照明系统，能够有效提高能源利用效率，降低能源浪费。
二、产品特点1. 智能光控功能：普金雨光控定时开关能够感知光线强度，根据环境亮度自动调节照明设备的开关状态，实现智能化控制。
2. 定时控制功能：用户可以根据需求，设定定时开关时间，灵活控制照明设备的开关，节省能源并提高使用便利性。
3. 节能环保：普金雨光控定时开关能够根据光线变化自动控制照明设备的开关，避免了人为操作的疏忽，最大限度地节省电能，减少能源的浪费，达到节能环保的目的。
4. 安全可靠：本产品采用高品质材料制造，具有防火、防水、耐高温等特点，能够在恶劣的环境下正常工作，保证用户的使用安全。
三、使用方法1. 安装：将普金雨光控定时开关安装在需要控制的照明设备上，确保设备与电源线正确连接，并保持稳定。
2. 设置光控功能：按下光控设置按钮，通过调节旋钮来设定光线强度的阈值。
当环境光线低于设定阈值时，照明设备会自动打开；当环境光线高于设定阈值时，照明设备会自动关闭。
3. 设置定时功能：按下定时设置按钮，通过调节旋钮来设定开关时间。
用户可根据需要设定每天的开关时间，确保照明设备在设定的时间内自动开启或关闭。
4. 手动控制：普金雨光控定时开关还具有手动控制功能，用户可通过手动开关来控制照明设备的开关状态。
四、注意事项1. 安装前请确保断电，以免发生触电危险。
2. 安装时请按照说明书上的图示正确连接电源线和照明设备。
3. 请将普金雨光控定时开关安装在干燥、通风的环境中，避免水汽或湿度过高对设备的影响。
4. 请勿将普金雨光控定时开关暴露在阳光直射的地方，以免影响光控功能的准确性。
5. 请定期检查设备的工作状态，如发现异常请及时维修或更换。
6. 本产品仅适用于交流电源，禁止使用于直流电源。
时控开关使用说明书
时控开关使用说明书（一）产品的结构说明：
（二）液晶显示屏显示符号解释：
3、检查:连按“设定”键检查所设定的时间是否正确;
4、修改:发现定时设定错误，先按“设定”调至该次定时时间，按取消/恢复”键清除，再按“时”、“分”、“星期”重新设定；
5、结束检查:按“时钟”键结束定时设置，回到时钟运行状态。
6、手动控制:按开/自动/关”键，即可实现对负载的手动开关控。
（五）举例说明：
注意：
本产品使用充电电池，为防止产品过度放电损坏电池，产品应每2个月需要接入电源充电48小时以上；在储藏转运过程中出现显示模糊或不显示的原因，为电池电量不足，只需将产品接入电源半小时并按复位键重新启动即可恢复正常。

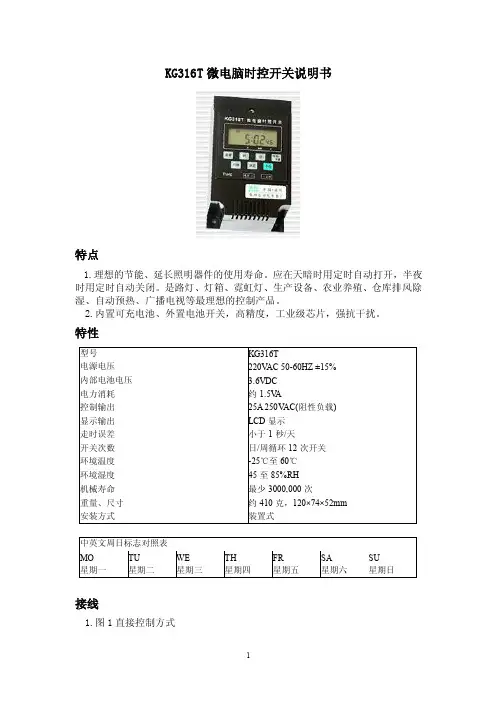

时控开关说明书
KG316T微电脑时控开关说明书特点1.理想的节能、延长照明器件的使用寿命。
应在天暗时用定时自动打开，半夜时用定时自动关闭。
是路灯、灯箱、霓虹灯、生产设备、农业养殖、仓库排风除湿、自动预热、广播电视等最理想的控制产品。
2.内置可充电池、外置电池开关，高精度，工业级芯片，强抗干扰。
特性接线1.图1直接控制方式2.图2控制接触器、线圈电压220VAC/50HZ3.图3控制接触器、线圈电压380VAC/50HZ操作使用1.使用前把产品左面的电池开关置于"开"位置！显示器上显示(星期一、5点正)，按住“时钟键”不放的同时再按“星期键、时键、分键”，调整北京时间。
2.设定开关时间：*如不需10个开关定时，按(时钟)键，返回实际时间*如设定错误或取消设定按(取消)键，再按一次恢复原来的设定*无设定时显示(--:--)3.检查：按(定时)键检查所设定的时间是否正确。
4.修改：请在该设定处按(取消)键，然后重量新设定该定时开关的时间及星期5.结束检查：按(时钟)结束检查及设定，显示时钟6.手动控制：按(手动)键，即可实现随意的开关参考使用1.例如控制器每天下午6点自动打开电源，到夜里2点关闭电源，按以下操作2.调好时间后按一下“定时”键，显示器上显示如图4，按住“时键”显示器显示如图5。
再按一下“定时”键，显示器显示如图6，按住“时键”显示器显示如图7。
以上调整完再按一下“时钟键”，显示器恢复显示北京时间。
再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运行。
注意事项1.为防强电流下融点发热，接线时务必拧紧接线柱的螺钉2.控制器进线220VAC/50-60HZ电源，切勿接到380VAC3.控制器红灯亮有电进入，红绿灯同时亮开关有电输出4.设定的时间，不能交叉设定，应按时间的顺序设定下面是赠送的广告宣传方案不需要的朋友可以下载后编辑删除！！！！！广告宣传方案每个人在日常生活中都有意、无意的接受着广告的洗礼，继而有意或无意的购买、使用广告中的产品和服务。
KG316T微电脑单相定时开关使用说明书
KG316T Micro computer timer switch 1-circuitFunction:The product can open and close all kinds of power supply automatically according to the user’s time. The co ntrol objects can be road lamp, neon lamp, billboard, producing equipment, broadcast TV, and all that the circuit fixtures and home appliances needsetting time to control.Technical index:1. Working voltage: 220V/50Hz2. Applicable voltage range: 160V~240V3. Switch capacity: Residence 25A, Sensible 20A4. Consumed power: <1W5. No effect from power cut, charge automatically inside6. Can set 10 ON and 10 OFF at most everyday, manual and automatically7. Work circularly according to designed procedure by week or by day8. Time-lapse range: 1 min~ 168 Hrs9. Environmental temperature: -20℃~60℃10. Time error: <0.5s/day11. Environmental humidity:<95%12. Net weight: 430gInstructionsTime settingWhen reading the manual, user shall make clear the keys on the panel and operate it.1.Adjust clock:The products have been adjusted well when ex-factory. If you need readjust, please press the clock key, at the same time, press the week key, thus finish the week adjustment. The rest may be deduced by analogy.2.Set the first open time:Press the timer key, LCD screen shall appear (see picture 1), then press hour key and second key, put in the open time.3.Set the first close time:Press the timer key again, LCD screen shall appear (see picture 2), then press hour key and second key, put in the close time.4.Press the timer key continually, the bottom left of LCD screen shall appear in turn (two ONand two OFF, ……six ON and six OFF, ……ten ON and ten OFF), refer to step 2 and 3 to set future open and close time. If open and close one time in one day, you must press Reset/Recall key to remove all the deposited time (two ON and two OFF, ……six ON and sixOFF, ……ten ON and ten OFF), making the LCD show “--：-- ”mark.5.After finishing the timer setting, press clock key, or not press any key within 30 seconds,making LCD show the Beijing time.6.After engaging the power supply, if the indicator lamp only shows red, which means thecircuit is with electricity. If the indicator lamps show both red and green, which means the switch is connected.7.Pressing Auto/Manu key can open or close circuit directly. If you want the switchautomatically work, please press Auto/Manu key first, and adjust the mark under the LCD to the close position, and then press it again to adjust to the Auto position. For example: Open at 18:30 P.M. (See picture 3, introduced in step 2) and close at 23:20 P.M. automaticallyeveryday (See picture 4, introduced in step 3), and the following is to adjust the LCD to be“--：-- ”marked (Introduced in step4), and operate as introduced in step 5,6, 7.8.Press timer key, and then press week key, thus can set same or different combinations of Mon,Wed, Fri or Tue, Thu, Sat, or Mon, Tue, Wed, or Thu, Fri, Sat. and set same from Mon to Fri, or Sat. to Sunday.Mounting sizeConnection methods1. Direct control connectionThe controlled equipment shall be single-phase power supply, and the power shall not beyond the rated capacity (Resistibility loading 25A, sensibility loading 20A), is available for direct control method. See picture 1.2. Single phase and extended capacity connectionThe controlled equipment is single-phase power supply, but the power is beyond the rated capacity (Resistibility loading 25A, sensibility loading 20A), then you shall need an AC contactorto extend the capacity. See picture 2.3. Three-phases connectionThe controlled equipment is three-phase power supply, which need a three-phase AC contactor connected outside. The loop of the AC contactor is AC220V, 50Hz. See picture 3. And if the loop is AC380V, 50Hz, then see picture 4.When you think it at fault●If the switch has not open at the open time, or close not at the close time after opening, itmaybe the week adjustment goes wrong, please check or readjust it according to the methods of the timer setting introduction.●If you confirm the open and close time have been right adjusted, but the switch open or closeat the wrong time, it maybe redundant time settings have not be removed, please remove them according to the methods of the timer setting introduction. ( Note: The timer shows “--：-- ”is OK instead of “00:00”.)●If the above two are all right, but the switch doesn’t work normally, maybe the Auto/Manukey is wrongly done, please check mark▼of open, auto, close, and adjust it to be current time,then back at the auto position.●If the switch has not work normally yet, please open the rear fuse cover (terminal panel),check whether the fuse break off or not, if yes, please change it with new fuse of 0.1A~0.3A.●If the above several methods still can’t remove the faults, please contact our company or localdistributor.Attentions●For the equipment which has possible accident caused by the timer switch going wrong, or theequipment which has great effect to the society such as medical treatment equipment and large-scale equipment, etc., Please don’t use our timer switch.●For the equipments (large-scale ones such as heat warehouse or refrigeratory, etc.) which havethe possible great belongings losing caused by the timer switch goes wrong, please be sure to have enough space for the properties and performance value, and take measures such as double circuit for secure, when you use our timer switch.●Don’t repair, disassemble, change, and check it by yourself.●Please be sure to entrust distributor or builder.●Don’t touch terminal part after connecting power supply.●The switch works at non-humidity, corrosion proof and free from high metal-contained gasenvironment. Please don’t touch with oil or water.。
定时宝微电脑时控开关说明书(ZD-B03)
ZD-B03/D03使用说明书产品功能周定时循环开关功能，即，以周为单位，循环开关，每天最多设置24条（12组）开关命令。
举例：每周的周一到周五6点开7点关,10点再开，12点再关，最多24条。
适用范围：需要每天固定时间开关多次的电器设备，如苗圃浇灌、雨林缸等。
使用说明：按键说明定时键：①设置定时②长按2秒可以进入上一次所设置完成的定时程序的查看和修改画面时钟键：设置定时器当前的时钟时间取消键：①取消当前正在进行的设置行为，之前所设置的内容无效，不会被保留②长按2秒钟可以取消正在运行的定时程序，进入无定时状态开关键：更改定时器当前的开关状态左右键：设置定时或设置时钟的过程中移动光标的位置+ - 键：控制光标所在位置数值的变化确定键：确定并执行正在设置的内容复位键：重新启动定时器使用说明：一、无论设置定时，设置时钟还是设置开关状态，都需要按确定键后才能设置有效。
二、设置时钟→先按时钟键→按左右键移动光标位置，按“+ -”切换数值变化→按确定键设置完成三、设置定时→先按定时键→左右键移动光标位置，按“+ -”键切换数值变化，根据自身需要设置具体星期组合、开关时间和开关命令（星期组合可以任意设置）→将光标移动到下一条位置并按确定键进入下一条的设置画面→根据自身需要重复上面的步骤依次设置最多24条开关命令（在设置过程中可以通过上一条和下一条查看和修改所设置的开关命令，非常方便）→按确定设置完成四、查看和修改定时按住定时键不放2秒钟后进入上一次设置完成的定时设置画面，可以通过上一条和下一条查看原来的设置是否有错误，并可以直接进行修改，然后按确定开始执行修改后的程序五、设置开关状态→先按开关键→继续按开关键切换当前的开关状态→按确定键设置完成六、取消定时按住取消键不放2秒钟可以取消正在运行的定时程序，进入无定时状态，开关状态保持不变使用案例说明假如您公司的饮水机需要在周一到周五的上午7点钟开启，晚12点钟关闭，下午2点钟开启，晚上9点关闭→先按定时键→将光标移动到星期的位置，通过“+-”键切换星期组合为周一到周五，即将周一到周五显示，周六周日不显示（默认为全部显示）→设置第一条命令为7点开→将光标移动到下一条位置，并按确定→设置第二条命令为12点关（星期组合默认跟上一条保持不变）→重复上面的步骤设置第三条为14点开，设置第四条为21点关→按确定键设置完毕，插上电源以后定时器会在周一到周五按时开关产品规格额定电压：220V 最大电流：B03 10A / D03 15A工作频率：50HZ 最大功率：B03 2200W / D03 3200W固有损耗：≤2W 可编程数：24条（12组）×7天时间设置范围：1秒~1周可设置精度：1秒电池：内置可充电电池特殊情况说明1、当有定时程序正在执行时，进入设置画面，则定时程序转入后台照常执行，不会因为进入设置过程而中断定时程序的执行，只有用户设置完新程序并按确定键后，才会擦除原有的定时程序而执行新的定时程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用说明：
关于四种模式的解释：ON(开）定时器电源常通OFF（关）定时器电源常断AUTO ON（自动开）定时器接通电源时有电源输出，之后按设定的程序工作，当前时刻在您设定的编程范围内要选择这种模式。
AUTO OFF（自动关）定时器接通电源时无电源输出，之后按设定的程序工作，当前时刻在您设定的编程范围外要选择这种模式。
更正：2.6项，
…..1ON闪烁时再按一下设置键，改成1on闪烁时再按一下右方向键，则1off闪烁，此时可设置关断时间。
1on闪烁时，可设置电源在哪些日子开启以及什么时间开启。
