示波器电源测试的步骤

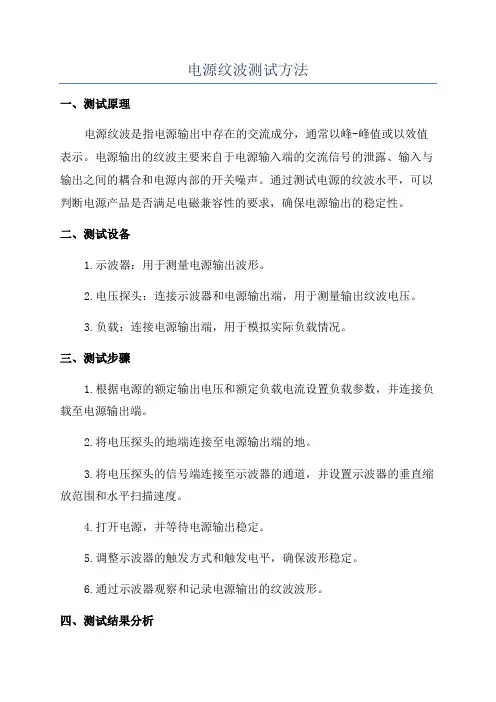

电源纹波测试方法
电源纹波测试方法一、测试原理电源纹波是指电源输出中存在的交流成分，通常以峰-峰值或以效值表示。
电源输出的纹波主要来自于电源输入端的交流信号的泄露、输入与输出之间的耦合和电源内部的开关噪声。
通过测试电源的纹波水平，可以判断电源产品是否满足电磁兼容性的要求，确保电源输出的稳定性。
二、测试设备1.示波器：用于测量电源输出波形。
2.电压探头：连接示波器和电源输出端，用于测量输出纹波电压。
3.负载：连接电源输出端，用于模拟实际负载情况。
三、测试步骤1.根据电源的额定输出电压和额定负载电流设置负载参数，并连接负载至电源输出端。
2.将电压探头的地端连接至电源输出端的地。
3.将电压探头的信号端连接至示波器的通道，并设置示波器的垂直缩放范围和水平扫描速度。
4.打开电源，并等待电源输出稳定。
5.调整示波器的触发方式和触发电平，确保波形稳定。
6.通过示波器观察和记录电源输出的纹波波形。
四、测试结果分析1.观察波形图，判断纹波水平是否超出规定范围。
一般而言，工业级电源的输出纹波应控制在百毫伏至几百毫伏之间。
2.测量并计算纹波电压的峰-峰值或效值。
对于线性电源，其纹波电压一般以峰-峰值表示；对于开关电源，其纹波电压一般以效值表示。
3.将测试结果与国家或行业标准进行比较，判断电源是否符合要求。
五、测试注意事项1.在进行纹波测试之前，要确保电源已经达到稳定工作状态。
2.测试时要选用适当的负载，以模拟实际工作状态。
3.示波器的设置要合理，以确保测试结果的准确性。
4.在测试过程中，要注意电源输出的保护功能，避免电源受到过大的负载损害。
5.在测试结果分析时，要注意与标准规定进行对比，以确保电源的质量和稳定性。
总结：电源纹波测试是电源产品开发中不可忽视的一环，通过测试可以判断电源的输出稳定性和满足电磁兼容性的要求。
通过适当的测试步骤和设备，以及合理的测试结果分析，可以确保电源产品的质量和可靠性。

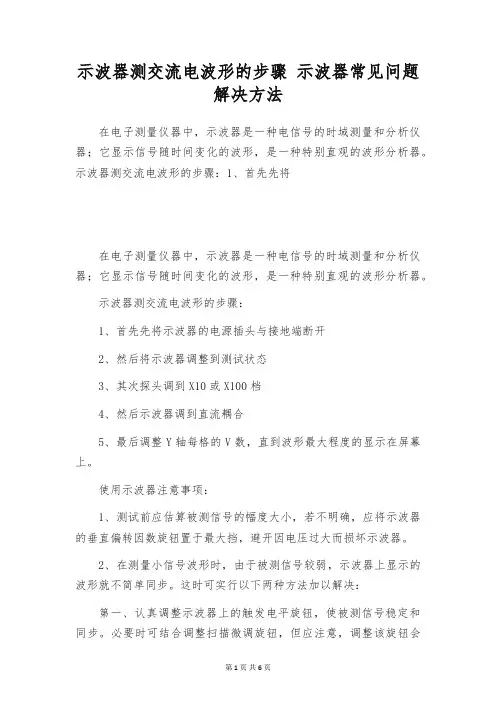

示波器测交流电波形的步骤 示波器常见问题解决方法
示波器测交流电波形的步骤示波器常见问题解决方法在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。
示波器测交流电波形的步骤：1、首先先将在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。
示波器测交流电波形的步骤：1、首先先将示波器的电源插头与接地端断开2、然后将示波器调整到测试状态3、其次探头调到X10或X100档4、然后示波器调到直流耦合5、最后调整Y轴每格的V数，直到波形最大程度的显示在屏幕上。
使用示波器注意事项：1、测试前应估算被测信号的幅度大小，若不明确，应将示波器的垂直偏转因数旋钮置于最大挡，避开因电压过大而损坏示波器。
2、在测量小信号波形时，由于被测信号较弱，示波器上显示的波形就不简单同步。
这时可实行以下两种方法加以解决：第一、认真调整示波器上的触发电平旋钮，使被测信号稳定和同步。
必要时可结合调整扫描微调旋钮，但应注意，调整该旋钮会使屏幕上显示的频率读数发生变化（逆时针旋转，扫描因数扩大2、5倍以上。
会给计算频率造成确定困难。
在一般情况下，应将此旋钮顺时针旋转到底，使之位于校正位置（CAL、。
第二、使用与被测信号同频率（或整数倍。
的另一强信号作为示波器的触发信号，该信号可以直接从示波器的通道2输入。
3、示波器工作时，四周不要放一些大功率的变压器，否则测出的波形会有重影和噪波干扰。
4、示波器可作为高内阻的电流电压表使用，移动电话电路中有一些高内阻电路，若使用一般万用表测电压，由于万用表内阻较低，测量结果会不精准，而且还可能会影响被测电路的正常工作，而示波器的输入阻抗比万用表高得多，使用示波器直流输入方式，先将示波器输入接地，确定好示波器的零基线，就能便利地测量被测信号的直流电压。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

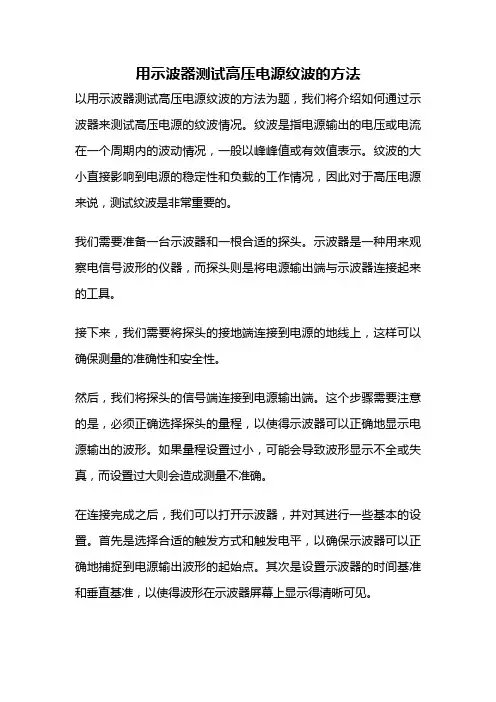

用示波器测试高压电源纹波的方法
用示波器测试高压电源纹波的方法以用示波器测试高压电源纹波的方法为题，我们将介绍如何通过示波器来测试高压电源的纹波情况。
纹波是指电源输出的电压或电流在一个周期内的波动情况，一般以峰峰值或有效值表示。
纹波的大小直接影响到电源的稳定性和负载的工作情况，因此对于高压电源来说，测试纹波是非常重要的。
我们需要准备一台示波器和一根合适的探头。
示波器是一种用来观察电信号波形的仪器，而探头则是将电源输出端与示波器连接起来的工具。
接下来，我们需要将探头的接地端连接到电源的地线上，这样可以确保测量的准确性和安全性。
然后，我们将探头的信号端连接到电源输出端。
这个步骤需要注意的是，必须正确选择探头的量程，以使得示波器可以正确地显示电源输出的波形。
如果量程设置过小，可能会导致波形显示不全或失真，而设置过大则会造成测量不准确。
在连接完成之后，我们可以打开示波器，并对其进行一些基本的设置。
首先是选择合适的触发方式和触发电平，以确保示波器可以正确地捕捉到电源输出波形的起始点。
其次是设置示波器的时间基准和垂直基准，以使得波形在示波器屏幕上显示得清晰可见。
接下来，我们可以观察示波器屏幕上显示的波形了。
在测试高压电源纹波时，我们一般关注的是波形的峰峰值和周期。
通过测量波形的峰峰值，我们可以得到电源输出的纹波幅度，而通过测量波形的周期，我们可以得到电源输出的纹波频率。
在观察波形时，我们可以调整示波器的水平和垂直缩放，以便更清楚地看到波形的细节。
同时，示波器一般也提供了一些测量功能，比如可以直接测量波形的峰峰值和周期等参数。
除了观察波形外，我们还可以对波形进行一些进一步的分析。
比如可以使用示波器的FFT功能，将波形转换为频谱图，以便更直观地了解纹波的频率分布情况。
此外，还可以使用示波器的触发功能，对波形进行触发和捕捉，以便更准确地测量纹波的参数。
在进行纹波测试时，还需要注意一些细节。
比如，在测试过程中要保持电源和示波器的连接良好，避免干扰信号的产生。

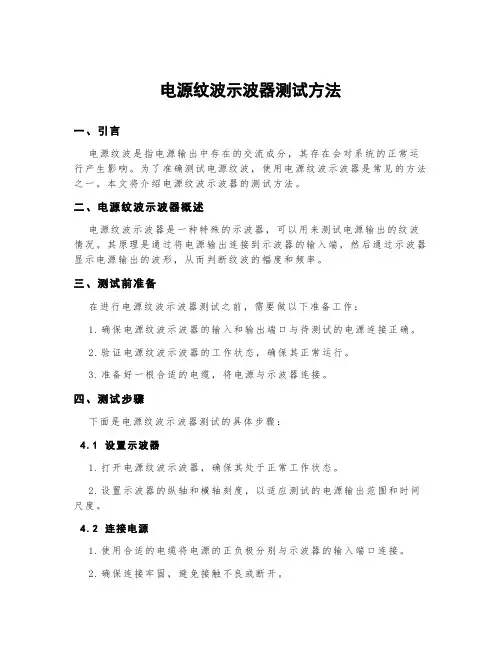

电源纹波示波器测试方法
电源纹波示波器测试方法一、引言电源纹波是指电源输出中存在的交流成分，其存在会对系统的正常运行产生影响。
为了准确测试电源纹波，使用电源纹波示波器是常见的方法之一。
本文将介绍电源纹波示波器的测试方法。
二、电源纹波示波器概述电源纹波示波器是一种特殊的示波器，可以用来测试电源输出的纹波情况。
其原理是通过将电源输出连接到示波器的输入端，然后通过示波器显示电源输出的波形，从而判断纹波的幅度和频率。
三、测试前准备在进行电源纹波示波器测试之前，需要做以下准备工作：1.确保电源纹波示波器的输入和输出端口与待测试的电源连接正确。
2.验证电源纹波示波器的工作状态，确保其正常运行。
3.准备好一根合适的电缆，将电源与示波器连接。
四、测试步骤下面是电源纹波示波器测试的具体步骤：4.1设置示波器1.打开电源纹波示波器，确保其处于正常工作状态。
2.设置示波器的纵轴和横轴刻度，以适应测试的电源输出范围和时间尺度。
4.2连接电源1.使用合适的电缆将电源的正负极分别与示波器的输入端口连接。
2.确保连接牢固，避免接触不良或断开。
4.3开始测试1.打开待测试的电源，使其处于运行状态。
2.在示波器上观察电源输出的波形情况，记录下纹波的幅度和频率。
4.4分析结果1.根据示波器显示的波形，判断电源输出的纹波情况。
2.如果纹波幅度过大或频率异常，需要进一步分析问题原因，并采取相应的措施进行修复。
五、注意事项在进行电源纹波示波器测试时，需要注意以下几点：1.确保测试环境的安全性，避免触电或其他安全事故。
2.在连接电源和示波器时，确保接触良好，避免测量误差。
3.在进行纹波幅度测量时，要注意仪器的灵敏度范围，避免超出其测量范围造成误差。
六、总结电源纹波示波器测试方法是一种常见的测试手段，通过使用示波器可以准确评估电源输出的纹波情况。
在测试过程中，需要注意准备工作和测试步骤，并严格遵守注意事项，确保测试结果的准确性。
以上就是电源纹波示波器测试方法的介绍，希望对您有所帮助！。
电子示波器的使用实验流程
电子示波器的使用实验流程1. 实验目的本实验旨在让学生掌握电子示波器的基本使用方法和操作技巧，以便能够正确、高效地使用该仪器进行信号测量和分析。
2. 实验器材和材料•电子示波器•信号发生器•示波器探头•电源线•BNC连接线3. 实验步骤步骤一：连接示波器和信号源1.将电子示波器和信号发生器的电源线插入相应的电源插座，并将它们与电源连接。
2.使用BNC连接线将信号发生器的输出端口与示波器的输入端口连接。
根据实际需求，选择正确的信号源和示波器通道进行连接，确保连接稳定可靠。
步骤二：示波器的调整和校准1.打开示波器电源，在电源指示灯亮起后等待片刻，确保示波器处于正常工作状态。
2.调整示波器的触发模式和触发电平。
根据需要选择适当的触发模式（例如边沿触发、视频触发等），并调整触发电平，使示波器能够稳定地显示所观察信号。
3.校准示波器的时间和电压刻度。
使用信号发生器产生一个已知频率和幅度的标准信号，在示波器的校准界面进行时间和电压的校准调整，使示波器能够准确显示信号的波形和幅度。
步骤三：信号测量和分析1.将待测信号与示波器探头相连接。
将探头的接地线连接到待测信号源的地线上，将探头的探针连接到信号源的输出端口上。
2.调整示波器的触发和显示参数。
根据待测信号的频率和幅度范围，选择适当的触发模式和触发电平，调整示波器的水平和垂直缩放，使信号波形能够完整地显示在示波器的屏幕上。
3.对信号进行测量和分析。
使用示波器的测量功能，对信号的频率、周期、峰峰值、峰值、均值等参数进行测量。
通过调整示波器的触发方式和触发电平，观察信号的变化情况，并进行相关的分析和判断。
步骤四：实验数据记录和分析1.使用示波器的存储功能，将测量到的信号波形存储到示波器的内存或外部存储设备中。
2.将存储的波形数据导出到计算机中，使用信号处理软件进行进一步的数据分析和处理。
3.根据实验的要求和实际情况，对实验数据进行整理和归纳，并进行相应的图表绘制和分析结果的总结。
如何用示波器正确测量电源纹波？
如何用示波器正确测量电源纹波？
电源纹波测试在电源质量检测中是很重要的一项参数，但是怎么准确的测
量电源纹波却成了工程师心中的一道难题，到底怎么样才能攻破这个难题呢?
其实，众里寻它千百度，暮然回首，方法就在灯火阑珊处。
由于直流稳压电源一般是由交流电源经整流、滤波、稳压等环节而形成的，
这就不可避免地在直流电压中多少带有一些交流分量，这种叠加在直流稳电压
上的交流分量称之为纹波。
一、不正确的纹波测试
在ZDS2024 Plus 示波器中接入一个3.3V 的电源信号，探头档位使用X10 档，进行电源纹波的测量，点击【Auto Setup】之后，经过调解水平时基，垂直档位和垂直偏移，可以得到如下图1 所示。
图1 不正确的纹波测量方式
从图中可以看出，所测的波形夹杂着许多的噪声和杂波，直流、交流波形混
在一起，没办法清晰的观察纹波，导致无法准确的测量纹波的值。
很多工程师
测量纹波出现这种情况是因为没有掌握正确的纹波测量方法。
二、正确的电源纹波测试方法
1、首先探头要选择合适的档位，如果电压比较大，或者对带宽要求比较高
的情况下可使用X10 档，普通情况下建议使用X1 档，避免不必要的噪声衰减
影响纹波的测量。
图2 探头档位选择
2、纹波属于是交流成分，所以通道耦合方式可使用交流方式，限制直流信
号的输入，如图3 所示。
3、可适当的使用带宽限制功能，可选择20MHz 带宽限制，将不必要的高频。
用示波器测试电源纹波的方法
用示波器测量电源纹波的方法
要测试的电源：
1，LCD电源：VNEG（-15V）；VPOS（+15V）；VEE（-20V）；VDDH（+22V）2，AUDIO电源：VCCA18（1.8V，模拟）；CODEC_VDDA（3V，数字）
3，WIFI电源：VCC_W（3V）
4，TP电源：VCC_TP_OFN（3V）
5，前置光电源：LED+（16.5V，根据LED的数量*导通电压）
示波器图
测试方法：
1，LCD
由于只有在刷屏的时候，屏幕才工作，因此，打开刷屏程序，确保屏幕一直在工作。
将示波器连接到需要测试的电源上，接通后a）按，让屏
幕出现自动波形，b）根据电压的大小调节，让屏幕的每大格表示合适的数值，（一般调到200mV，一大格表示200mV）；c）调节周期
时间，使屏幕能够显示一个完整的波形；d）调节
，让波形上下移动，调节到屏幕适合的位置，使一个波形
能完全显示在屏幕上；e）按，使屏幕出现两条横向光标，调节
可选定光标1，光标2。
移动光标1到所测电压的纹波的正最大幅度处，移动光标2到所测电压的纹波的负最大幅度处。
f）在屏幕上读出纹波的大小，即两光标之间的大小。
2，AUDIO电源
打开音乐播放，使其一直工作，测试步骤与LCD的类似。
3，WIFI电源
打开wifi，使其一直工作，测试步骤与LCD类似
4，TP电源
测试步骤与LCD类似
5，前置光电源
把前置光开到最大，测试步骤与LCD类似。
开关电源纹波测试方法
开关电源纹波测试方法
开关电源的纹波测试方法如下：
1. 准备测试设备：需要一台示波器和一个负载电阻。
2. 连接测试设备：将示波器的探头连接到开关电源的输出端，将负载电阻连接到开关电源的输出端和地线之间。
3. 调整示波器：选择合适的示波器探头放大倍数和时间基准，确保能够观察到电源输出的纹波。
4. 设置电源负载：根据开关电源的额定输出电流和电压，选择一个适当的负载电阻值。
确保负载电阻不会超过开关电源的额定功率。
5. 测量纹波：打开开关电源，观察示波器上的波形。
通常，纹波的峰-峰值（Peak-to-Peak）或峰值（Peak）被用来描述纹波的大小。
6. 记录结果：将纹波的数值记录下来，并与开关电源的规格进行比较，以确定其纹波是否在规定范围内。
7. 分析结果：如果纹波超过规定范围，可能需要考虑采取一些措施来降低纹波，例如添加滤波电路或改变开关频率等。
需要注意的是，开关电源的纹波测试方法可能会因具体的产品和测试要求而有所不同，因此在进行测试时应根据具体情况进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
示波器电源测试的步骤
时间：2012-10-17 16:46:12 来源：作者：
过去大家习惯用万用表进行电源测试，如果测试参数很多的时候非常麻烦。
而现在使用示波器提供了许多自动测量功能，可以使用这些功能简单实现幅度测量(幅度、高、低、最大值、最小值、RMS、峰到峰值、正/ 负过冲、平均值、周期平均值、周期RMS)、定时测量(周期、频率、上升/ 下降时间、正/ 负占空比、正/ 负脉宽、突发宽度、延迟、相位)、综合测量。
在实践中，很多工程师对于利用示波器进行电源测试的要点并不是很清楚，这里零星总结一些步骤和要点供大家参考。
(这里的陈述是根据本人所使用的泰克混合信号示波器MSO4000系列(MSO4034)以及泰克的探头配置，不同示波器和探头会有些差异)
选择示波器的几个要点
1. 记录长度及分析工具
对许多电源测量，必需捕获1/4 周期或1/2 周期(90度或180度)的工频信号，有些测量甚至要求捕获整个周期，这需要示波器具有足够的记录长度以满足要求(MSO4034记录深度为10M，一般的电源测试足够了)。
比长记录长度更重要的是提供能够利用所有这些数据的工具(如泰克的Wave Inspector)。
否则处理几百万点的记录长度，也就是几千屏的信号活动无疑是大海捞针。
2.电压探头和电流探头之间的时滞
每只电压探头和电流探头都有自己的特性传播延迟。
电流探头和电压探头之间的延迟差称为时滞，会导致幅度和定时测量不准确。
在探头没有正确“校正时滞”时，测量精度会下降，如开关损耗。
我所用的泰克TekVPI探头连接到泰克4000系列示波器时，它们会自动设置相应的时滞校正值，在电源测量中实现最大精度。
3. 探头偏置
差分探头一般会有较小的电压偏置。
这会影响精度，在继续测量前必须消除这个电压偏置。
大多数差分电压探头拥有内置的DC 偏置调节控制功能，可以相对简单地消除偏置。
某些探头内置了自动消磁/自动清零程序，如在使用TekVPI探头时，只需在探头“comp”框上按一个按钮就可以了。
安全准确地测试电压波形和电流波形
在使用数字示波器进行电源测量时，必需测量设备中的电压及电流。
要求使用两只不同的探头：一只电压探头(通常是高压差分探头)，一只电流探头。
测量经过MOSFET的电流相对简单，可以使用许多不同的霍尔效应电流探头完成，如TCP0030。
而测量电压则会面临更多的问题。
MOSFET没有连接到交流电源接地或电路输出接地上。
因此，不可能使用示波器进行接地参考电压测量，因为把探头的地线连接到任何MOSFET端子上都会使通过示波器接地的电路短路。
进行差分测量是测量MOSFET 电压的最佳方式。
在差分测量中，可以测量漏极到源极电压，即MOSFET漏极和源极端子中的电压。
漏极到源极电压可以位于几十伏到几百伏电压的顶部，具体视电源的范围而定。
测量瞬时功率
检定开关晶体管中的瞬时功耗是几乎每个电源设计项目的一部分。
选择能够在最坏情况操作极限下经济可靠地运行的元件至关重要。
某些厂家的电流和电压探测解决方案为这些测量提供了理想选择。
除提供安全测量解决方案外，它们还提供了非常简便的时滞校正功能。
自动设置相应的时滞校正值，在电源测量中实现最大精度。
为电压波形和电流波形及以瓦特为单位的演算波形提供正确的标度和单位。
下面用泰克4000系列示波器介绍测量的简单步骤：连接探头;按Autoset，示波器自动调节垂直设置、水平设置;触发设置，以查看波形;把演算波形定义为Ch1 * Ch2;打开Area测量，测量曲线下的面积(能量);光标读数表明瞬时功率。
通过使用测量选通，我们可以把Area测量限制在特定区域，查看与MOSFET 的启动时间(Ton)和关闭(Toff)时间有关的功率损耗。
