在线式氢气纯度分析仪
氢气分析仪
氢气分析仪氢气分析仪是一种用于测试氢气浓度的仪器。
它可以广泛应用于石油化工、电力、钢铁、医药、燃料电池等领域，对氢气的准确测量非常重要。
工作原理氢气分析仪一般采用红外吸收法和热导法两种测量原理。
其中红外吸收法是利用氢气对特定波长的红外线的吸收作用，来测量氢气浓度的。
而热导法则根据氢气导热系数的变化来进行测量。
氢气分析仪的测量原理较为简单，但仪器的内部结构却较为复杂。
仪器内部会安装红外吸收模块或热导模块、检测电路、数据处理模块等核心部件，以实现对氢气浓度的准确测量。
使用方法使用氢气分析仪时，需要将其安装在测试管道或容器上。
在测量之前，需要对仪器进行预热，以保证其准确性。
接下来，可以根据需要通过控制操作面板上的按键来进行调节，以获得所需的氢气浓度值。
最后，根据仪器所提供的检测结果，可以进行进一步的判断和分析。
技术规格氢气分析仪一般具有以下技术规格：•测量范围：0-100%（体积分数）•测量精度：±1%（体积分数）•反应时间：5s•工作温度：0-40℃•工作压力：0-1.0MPa其中测量精度是氢气分析仪最为重要的技术参数之一，对于保证其测量精确性非常关键。
应用领域氢气分析仪主要应用于以下领域：石油化工在石油化工领域，氢气分析仪被广泛用于炼化过程控制、储罐氢气浓度监测等方面。
它可以实时监测氢气浓度变化，为炼油企业提供精确的生产控制和安全监测手段。
电力在电力领域中，氢气分析仪主要被用于电力电缆绝缘材料的氧化稳定性检测。
氢气分析仪可以测量电缆中产生的氢气浓度，进而得出绝缘材料氧化稳定性的指标，为电力工程的可靠性评估提供依据。
钢铁在钢铁冶金领域中，氢气分析仪被广泛应用于认证、实验室分析、热处理等方面。
钢铁制品中含有大量的氢气，热加工时会产生更多的氢气，因此对其浓度进行准确测量，可以更好地掌握钢铁制品的物理化学性质。
医药在医药领域中，氢气分析仪可以用于制药过程中的氢气检测。
例如在生产过程中检测存放氢气的管道中是否泄漏，以避免操作人员的安全风险。
氢气纯度分析仪K850
氢气纯度分析仪K850
目前，绝大多数电厂，尤其是80年代前所建机组，大部分采用人工皮囊取样，然后到实验室奥氏分析仪来分析氢气的纯度这一方法。
有些电厂的制度化建设较好，对此非常重视。
每个班组都进行取样分析。
它的基本原理是用焦没食子酸来吸取H2中的O2，用KOH 来吸收CO2，然后用100%减去两者之和，这样就得出了氢气中的纯度值，这样的检测结果存在如下问题：
1、皮囊取样时，皮囊中残存着少量空气难以排净，尽管多次置换仍无法除净；
2、每个人的操作力度不同，观察吸收液的角度不同，这些因素都直接影响测试结果；
3、整个发电机组置于空气当中。
由于分子扩散的原因及氢系统的泄漏，氢气中会有其他气体进入，而吸收法是不能吸收其他气体的，还有水分及油雾。
所以，实际的氢气纯度要比检测结果低一些，如果相关因素控制不好，测试结果偏差很大，最大可达3-5个百分点，这给发电机组的安全运行造成了隐患，这种状况一直是困扰电厂的一个突出问题.
在线氢气纯度仪被业界人士广泛采用，但检测手段各
不相同，用户之间缺乏可比性。
针对以上情况，我们推出英国哈奇公司K系列及G系列在线、便携式氢气纯度检测仪等，深受广大用户的欢迎，已在电厂、钢厂、石化等几百家企业广泛使用。
优质的产品及良好的售后服务，成为用户的首选。
氢气分析仪说明

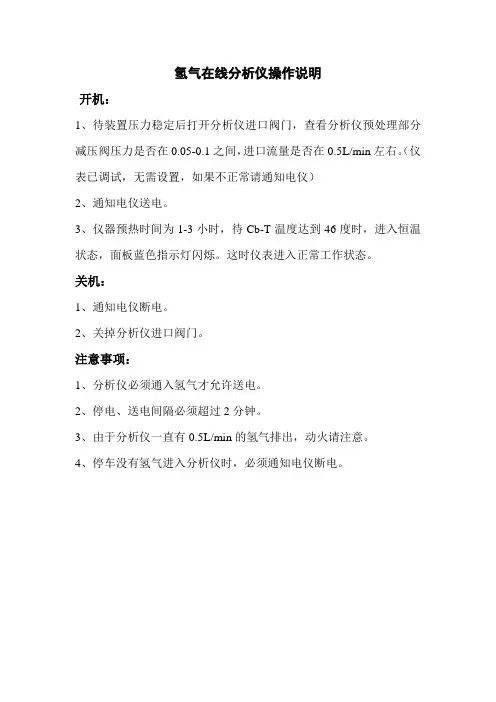

氢气在线分析仪操作说明
开机：
1、待装置压力稳定后打开分析仪进口阀门，查看分析仪预处理部分减压阀压力是否在0.05-0.1之间，进口流量是否在0.5L/min左右。
（仪表已调试，无需设置，如果不正常请通知电仪）
2、通知电仪送电。
3、仪器预热时间为1-3小时，待Cb-T温度达到46度时，进入恒温状态，面板蓝色指示灯闪烁。
这时仪表进入正常工作状态。
关机：
1、通知电仪断电。
2、关掉分析仪进口阀门。
注意事项：
1、分析仪必须通入氢气才允许送电。
2、停电、送电间隔必须超过2分钟。
3、由于分析仪一直有0.5L/min的氢气排出，动火请注意。
4、停车没有氢气进入分析仪时，必须通知电仪断电。
RS-301ON三范围在线氢气纯度分析仪中文说明书
RS-301 ON 三范围氢气纯度分析仪操作手册河南省日立信电子有限公司目录第一章概述 (1)简言 (1)传感单元 (1)RS-301ON控制单元 (3)操作原理 (4)第二章技术参数 (6)第三章操作说明 (7)安装 (7)1：准备 (7)2：采样点及采样管路的连接 (7)3：电气连接 (9)4：安装完毕通电检查 (9)校准 (10)分析仪的校准 (10)第四章注意事项和维护 (13)附录 1：RS-301ON设置和校准系统流程图 (14)附录2：RS-301ON采样系统 (15)附图4：RS-301ON防尘帽现场连接示意图 (16)第一章概述简言RS-301ON三范围H2和CO2热导分析仪/指示仪使用美国HONEYWELL公司的OEM传感器，它提供了发电机置换、运转三个过程的测量：a)范围1：CO2在Air（空气）中b)范围2：CO2在H2中c) 范围3：H2在Air中RS-301ON氢气纯度分析仪由三个基本部件组成：传感单元（变送器），控制单元（图1-1）和采样系统。
控制单元、传感单元和采样系统出厂前已经被集成到一个机柜中，一体化的机柜可安装到现场。
传感单元接受被测气流，测出采样气体浓度，将一个电信号传给控制单元。
分析仪的现场管路的安装仅需一根Φ6（不锈钢卡套连接）的进气口管和一根Φ6（不锈钢卡套连接）的出气口管，电气的连接仅需输入一路AC220V电源、输出一路模拟信号和两路开关信号即可完成，既提高了系统的灵活性，又降低了安装成本。
控制单元传感单元图1-1 RS-301ON 数字分析仪控制单元可输出一个电流信号给远距离的DCS系统或上位机。
控制单元有一或两个可选报警功能，当控制单元检测到报警信号，报警继电器动作使外部报警器报警，或者继电器动作终断系统。
1．2 传感单元RS-301ON三范围热导纯度分析仪的传感组件装在一个防爆罩内，防爆罩为一牢固铸铝结构，它保证了传感器在恶劣环境下也能可靠工作。

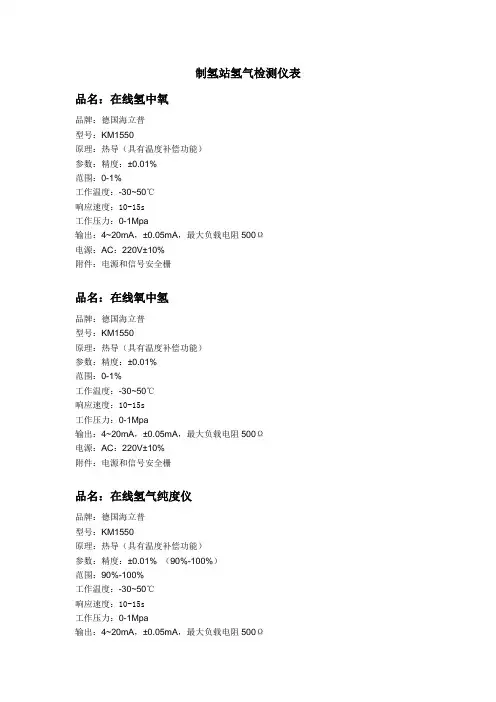

制氢站氢气检测仪表系统说明
制氢站氢气检测仪表品名：在线氢中氧品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0.01%范围：0-1%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线氧中氢品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0.01%范围：0-1%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线氢气纯度仪品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0.01% （90%-100%）范围：90%-100%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线氧气纯度仪品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0. 1% （90%-100%）范围：90%-100%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线露点仪品牌：美国深特普型号：XDM319原理：阻容参数：精度：±3℃范围：-100℃—+20℃重复性：±0.5℃操作温度：-30~+50℃工作压力：标准34bar以内可选340bar以内品名：在线氢气检漏仪品牌：美国锡麟型号：MIG219N原理：催化燃烧参数：精度：±5% lel（FS）范围：0-100% lel工作方式：现场固定安装，自然扩散，连续工作工作电压：AC220V±10% 50HZ接点输出：常开无源触点容量：AC220V5A可选4-20mA配套探测器：BS01/BS03采样方式：自然扩散环境温度：-10~60℃环境湿度：<98%RH防爆等级：d ⅡCT6电源：DC24V 90mA 输出：三线0/4-20mA品名：便携纯度仪品牌：德国海立普型号：H2-M原理：热导（具有温度补偿功能）范围：空气中的H2含量（0-100%）精度：±0.1%空气中的CO2含量（0-100%）精度：±0.15%CO2的H2含量（0-100%）精度：±0.15%工作温度：-10~30℃工作压力：0.5~125psi（1psi=7kpa）响应速度：10-15s品名：便携露点仪品牌：芬兰维萨拉型号：DMT-242M原理：阻容参数：测量范围：-80℃—+60℃露点精度：±0.5℃（当露点温度低于0℃，传感器输出为霜点）响应时间63%[90%]（气体温度20℃，流速1L/min，压力1bar）+60~-20℃，Td 5s[45s]-20~-60℃, Td 10s[240s]探头保护：不锈钢烧结过滤网工作电压：110~220V AC，交直流两用防爆等级：1P65（NEMA4）储存温度等级：-40~+70℃输出接口：USB1.1规范品名：便携气体检漏仪品牌：美国锡麟型号：MIG119原理：催化燃烧精度：±5% lel（FS）范围：0-100% lel。
HGD100氢气纯度检测装置说明书
氢冷汽轮发电机HGD-100型氢气纯度检测装置操作手册重庆碚江仪器有限公司HGD-100型氢气纯度检测装置操作手册重庆碚江仪器有限公司重要说明●使用产品之前，请认真阅读本技术手册重庆碚江仪器有限公司严格按国家有关标准及企业标准设计、制造并测试其产品。
由于这些仪器技术含量高、应用复杂，用户必须正确安装、使用和维护，才能保证产品工作满足其技术规范。
当用户安装、使用和维护这些产品时，必须遵守本技术手册的有关规定，否则造成不良后果：如缩短产品寿命、人身伤害、财产损失、损坏仪表及厂家保证失效等。
在安装、使用和维护这些产品之前，必须仔细阅读其本技术手册。
如果发现本技术手册有不正确或不完善的地方，请与我厂销售部门或其他相关部门联系，并可索取改进后的技术手册或相关资料。
◆如果用户对本技术手册有不清楚的地方，请与我厂销售部门或代理商联系。
◆严格遵循本技术手册有关警告、注意事项及产品标识的有关规定。
◆认真培训产品使用人员，使其能正确安装、使用和维护本产品。
◆严格按本技术手册、当地环境及国家有关规定安装本产品，特别是正确的电气连接。
◆为确保仪器性能，应当安排专业人员安装、操作、更新、组态和维护本产品。
◆当需要替换部件时，应当安排专业人员使用我厂指定的替换部件。
任何未经认可的部件或操作步骤都可能影响产品的性能，甚至造成损失。
◆除专业人员对设备进行维护之外，应确保设备门全部关好、保护盖全部安装到位，以防止电冲击和人身伤害。
地址：重庆市江北区红锦大道5号理想大厦A栋16楼邮编：电话：023-传真：023-1. 概述本操作手册详细阐述了HGD-100型氢气纯度检测装置的概况、工作原理、主要技术指标、安装、操作、维护与保养等。
重庆碚江仪器有限公司是生产制造氢分析仪器的专业厂家，二十多年来在国内外客户中享有很高信誉。
公司开发研制的新产品HGD-100型氢气纯度检测装置、在核心分析仪上选用了日本横河电机株式会社原装进口的GD402G气体密度计,可以连续测量气体密度，GD40型探头是本安防爆型探头。
HFY—3氢分仪
一、概述HFY－3型氢分析仪是一种分体盘装式常量氢气的检测仪器，特别适用于氧气和其它惰性气体中氢含量的在线检测分析。
HFY－3型氢分析仪由一次仪表(变送器)和二次仪表(分析仪)组成，体积小、重量轻、结构合理、便于安装，采用的进口传感器，反应灵敏、精确度高。
该仪器采用单片机处理与控制，LED数码管数字显示被测样气中氢气的含量；当被测样气中的氢含量高于设定值时，仪器会自动报警；同时，继电器控制的常开触点接通，常闭触点断开；当被测样气中氢含量低于设定的值时，一切恢复常态。
HFY－3型氢分析仪变送器符合GB3836.1-2000和GB3836.4-2000标准有关规定，并经国家防爆电气产品质量监督检验中心检验合格；防爆标志为：ExiaⅡCT4。
二、主要技术参数⒈测量范围：0.00～2.00％H2；⒉不确定度：≤±1％F.S；⒊重复性：≤0.5%；⒋分辨率：0.01%H2；⒌响应时间：T90≤2分钟；⒍稳定性：零点漂移≤±1％F.S/7d；量程漂移≤±1％F.S/7d；⒎样气流量：400±10毫升/分；⒏触点容量：220VAC，1A/24VDC，2A；⒐报警响应：≤10秒；⒑输出电流：4～20mA或0～10mA可选；⒒传感器：进口电化学传感器，寿命约二年；⒓工作电源：～220V±10％，50HZ；⒔工作环境：温度：－５℃～+40℃；湿度：≤95％RH；⒕外形尺寸：变送器:142(宽)×142(高)×200(深)；分析仪:160(宽)×80(高)×170(深)；⒖开孔尺寸：变送器:135(宽)×135(高)；分析仪:150(宽)×75(高)；⒗防爆标志：ExiaⅡCT4；⒘重量：分析仪1.2kg，变送器0.8kg；⒙外配安全栅参数：Vo≤28VDC，Io≤93mA，Cp≤0.02uF,Lp≤1mH；三、工作原理和仪器的面板结构㈠仪器的工作原理HFY－3型氢分析仪的工作原理框图如下图所示。
氢气检测仪工作原理
氢气检测仪工作原理
氢气检测仪的工作原理是基于氢气的化学反应或物理特性进行测量。
以下是几种常见的氢气检测仪的工作原理：
1. 火焰离子化检测器（FID）：FID使用氢气的可燃性来检测
其浓度。
当氢气进入FID时，通过与空气中的氧气混合并点燃，产生一个火焰。
氢气在火焰中燃烧时会产生离子，这些离子在电场的作用下会产生电流。
测量电流的强度可以用来确定氢气的浓度。
2. 电化学传感器：电化学传感器使用化学反应来检测氢气。
这种传感器通常包含一个阳极和一个阴极，它们之间通过电解质或电解池分隔。
当氢气进入传感器时，氢气会通过一系列化学反应与阴极反应产生电流。
测量电流的变化可以确定氢气的浓度。
3. 热导检测器：热导检测器使用氢气的热导率差异来检测浓度。
当氢气进入热导检测器时，氢气会带走热量，导致环境温度下降。
热导检测器通过测量温度的变化来确定氢气浓度。
4. 金属氢感应器：金属氢感应器使用氢气与金属之间的化学反应来检测其浓度。
当氢气接触金属时，氢气会渗透到金属晶格中。
这会导致金属的电阻发生变化，从而可以通过测量金属电阻的变化来确定氢气浓度。
这些是常见的氢气检测仪的工作原理，每种检测仪的具体原理
和结构可能略有不同，但都是基于测量氢气的化学或物理性质来检测其浓度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在线式氢气纯度分析仪
具有德国HLP公司热导技术优势的DBZX-520PH型氢气在线分析仪广泛应用于火电厂发电机组氢冷却系统中氢气纯度分析、环境中氢气百分含量的监测，化工厂合成氨流程及污水处理等领域。
采用最先进的具有温度补偿功能的恒温型双臂热导池，克服了热导型检测仪普遍受温度影响的缺点，使仪器具有领先的技术优势。
1、功能特点:
◆仪器采用先进的具有温度补偿功能的恒温型热导池，克服了热导型检测仪普遍受温度
影响的缺点，热导池的正常使用寿命大于十年，不怕氧化性气体。
◆三量程设计，置换气体CO2和N2都可以使用。
◆具有无可比拟的稳定性和重现性
◆采用24位的高精度数据采集单元，最大程度地降低了信号转换误差，可检测到uV级
信号
◆变送器内部采用管道式气路连接，可在自由选择带压和常压安装方式
◆外置气体过滤器，有效过滤油气等杂质
◆外置稳压阀，进气压力波动对流量无影响
◆隔爆型设计，测量单元与显示单元通过安全栅供电
◆用户现场可执行校准或标定，从而保证现场的可靠使用
◆多种信号输出，显示单元支持多种报警功能
2、技术参数
◆量程：空气中的H2含量90～100%；典型精度：≤±0.1%FS
◆CO2 (N2) 中的H2含量：0～100%；典型精度：≤±0.2%FS
◆空气中CO2 (N2) 含量：0～100%；典型精度：≤±0.5%FS
◆可扩展O2测量单元：0～25%（可选，特殊用户使用）
◆分辨率：±0.01%
◆流量：50～200mL/min
◆工作温度：-20～50℃
◆工作压力：0～1.0MPa
◆显示：液晶显示
◆输出：4～20mA，±0.05mA，最大负载电阻500Ω
◆电源：220VAC/50Hz或24VDC
◆附件：电源和信号安全栅
◆防爆等级：iaⅡCT4
◆测量单元：进出气口连接方式ø6、ø8 、ø10卡套式连接◆显示表尺寸：140×143×108mm
◆面板开孔尺寸：宽×高 139×101mm
取样系统板1 取样系统2
显示二次表
3、售后服务承诺
（1）提供自产品投运后一年内免费保修。
所供产品终身维护。
（2）除为技术人员提供规定的技术培训外，出卖方技术人员可随时解答买受方人员提出的与产品有关的技术问题，并根据用户需求提供现场服务。
（3）在质量保证期内，产品使用过程中如遇故障，出卖方将在接到电话15分钟内有响应，若电话中不能解决，服务人员将在规定时间内赶至现场处理故障，直至全部合格为止。
（4）质保期后，出卖方继续提供优质的服务，若设备损坏，需更换配件，出卖方将按买受方的要求立即予以修复或更换处理，并只收取配件费，不收取服务费。
附件：所供产品需要提供现场设计方案和技术文件。
