螺旋测微器的使用和读数
螺旋测微器的读数
读数练习：把每图的得数写到下面的横线上。
答 2.000mm 2.034mm 2.085mm 2.510mm 2.500mm 案 2.891mm 1.461mm 10.882mm 4.790mm
读数练习答案： （1）30.10mm
33.22mm 9.7mm (2) 100.90mm
3、螺旋测微器的读数原理：
半刻度
可动刻度：50等分主尺 上的0.5毫米，每等分
为0.01毫米
固定刻度： 每刻度为1
毫米
0
45 2
40
可米测动，量刻若读度旋数每转=转n个固1周最定，小刻可 分度动度+小（半砧包刻就括度沿估+轴读可线分动直度刻进）（，度或则（退l=+0）估.001读.n5毫毫位米）。
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 1 + 0.5 + 0.250 = 1.750 mm
4、请你读出下列测量结果：
1.604
15
10
01
5
答案：L= 1+ 0.5 + 0.104 = 1.604 mm
4、请你读出下列测量结果：
1.004
5
0
0
45
答案：L= 1+ 0 + 0.004 = 1.004 mm
4、螺旋测微器的读数方法： 是否超过半刻
度？是。
固定刻度： 2
01 2
0 可动刻度： 46.0
45
40
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 2 + 0.5 + 0.460 = 2.960 mm
4、螺旋测微器的读数练习：
螺旋测微器的读数[最新]
![螺旋测微器的读数[最新]](https://img.taocdn.com/s3/m/1448ce07cd7931b765ce0508763231126edb7716.png)
螺旋测微器（千分尺）的读数00000
一、测量精度：0000
螺旋钮均匀分布有50个格数。
螺旋钮
转动一圈，螺旋钮将向左（或右）移动0.5mm
（一个螺距）。
螺旋钮转动1个小格时，螺
旋钮向左（或右）移动0.01mm。
因此其测
量的精确度为0.01mm。
000000
在仪器无问题的前提下，当测杆和毡
合拢时，表示被测长度为0，此时主尺上的0刻度与螺旋钮的左边缘重合、且螺旋钮的零刻度线与基准线重合。
仪器读数等于主尺上0刻度线到螺旋钮左边缘距离（如右上图所示）000000
二、读数公式：0000
读数=Z+n×0.01mm （0.01mm为精确度）0000
1、Z表示主尺上离螺旋钮左边缘最近的主尺刻度线的对应值（读数时应读出单位）00000
2、n表示螺旋钮上对应的基准线的格数（需要估读，即单个格的下一位）00000
例如，在右上图当中，主尺上离螺旋钮左边缘最近的主尺上的刻度值Z为15.5mm，螺旋钮上对应的基准线的格数n大于26而小于27，大约为n=26.9格（0.9为估读部分）。
根据“读数=Z+n×0.01mm”，可知，最终的读数为17.268mm。
00000
三、例题0000
1、甲图中：Z= mm，n= 格根据“读数=Z+n×0.01mm”，甲图最终读数为mm
0000
2、乙图读数为mm 00000
3、丙图读数为0000
注意：0000
如果以mm为单位，那么读数最终应该为3为小数。
0000
以上三个图中，若以cm为单位，那么读数分别为cm cm c m0 000
四、课后练习0000。
螺旋测微器、游标卡尺、电表的读数
游标卡尺、螺旋测微器、电表的使用一、螺旋测微器的使用1．构造：如图所示，B为固定刻度，E为可动刻度．2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3.读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．如图所示，固定刻度示数为2.0 mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.二、游标卡尺1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺．(如图所示)2．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度) mm.三、游标卡尺的读数示例游标卡尺的读数应注意以下几点(1)看清精确度例如(图)易错成11 mm＋4×0.1 mm＝11.40 mm正确的应为11.4 mm，游标卡尺不需要估读，后面不能随意加零或去零；例如(图)易错成10 mm＋12×0.05 mm＝10.6 mm，正确的应为10.60 mm.(2)主尺上的单位应为厘米主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1 mm.例如(图)易错成5 mm＋4×0.05 mm＝5.20 mm正确的应为50 mm＋4×0.05 mm＝50.20 mm.(3)区分零刻度与标尺最前端例如(图)易错成13 mm＋10×0.05 mm＝13.50 mm正确读数为14 mm＋10×0.05 mm＝14.50 mm.四、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3 V的电压表和0～3 A的电流表的读数方法相同，此量程下的精确度分别是0.1 V和0.1 A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，这时要求“15格估读”，即读到0.1 V.(3)对于0～0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.题型示例：1、某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为________cm和________mm.2、小明用螺旋测微器测量一根导体棒的直径，刻度如图甲所示，读数为________ mm；用游标为20分度的游标卡尺测量某个圆筒的深度，部分刻度如图乙所示，读数为________ cm.3、图甲中螺旋测微器的读数为________ mm.如图乙为用多用电表的“×1”欧姆挡正确操作后测某电阻时指针的位置，其读数为________ Ω; 当使用15 V 量程时，图中表针示数为________ V.4、(1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________ A；当使用3 A量程时，对应刻度盘中每一小格代表________ A，图中表针示数为________ A.(2)如图乙所示的电表使用较小量程时，每小格表示________ V，图中表针的示数为________ V．若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中表针示数为________ V.5、如图甲是学生实验用的有两个量程的电流表刻度盘，当用“＋”和“－0.6”两接线柱时，能测的最大电流是________ A，对应刻度盘上每一小格代表________ A；图中表针示数为________ A；当使用电流表的“＋”和“－3”两个接线柱时，对应刻度盘上每一小格代表______ A，图中表针示数为________ A.图乙为学生实验用的有两个量程的电压表刻度盘．当使用较小量程时，测量电压最大值不得超过________ V，每小格表示________ V，图中指针示数为________ V；若使用的是较大量程，则表盘刻度每小格表示________ V，图中指针示数为________ V.答案：1、60.10 4.202、4.224(4.222～4.226) 2.1853、0.730 84、 (1)0.02 0.44 0.1 2.20 (2)0.1 1.70 0.5 8．55、0.60 0.02 0.34 0.1 1.70 3.00 0.1 2．20 0.5 11.0。
游标卡尺螺旋测微器的使用及读数
2. 找精度（0.1mm、0.05mm、0.02mm） 3. 带入公式：L=L1+n×精度
（Ι为测量长度，X为整毫米数，n为游标上第几刻线对 齐）
42.5mm
53.7mm
91.7mm
133.1mm
螺旋测微器
1.构造:
2. 了解:
• 螺旋测微器（又叫千分尺）是比游标卡尺 更精密的测量长度的工具，用它测长度可 以准确到0.01mm，测量范围为几厘米。
例3
• d=5.0mm+3.2×0.01mm=5.032m
读 下 面 的 数
0.591mm
8.600mm
8.480mm
5.注意 ①测量时，在测微螺杆快靠近被测物体时 应停止使用旋钮，而改用微调旋钮，避免 产生过大的压力，既可使测量结果精确， 又能保护螺旋测微器。 ②在读数时，要注意固定刻度尺上表示半 毫米的刻线是否已经露出。 ③读数时，千分位要一位估读数字，即使 固定刻度的零点正好与可动刻度的某一刻 度线对齐，千分位上也应读取为“0”。
• 4.使用:
• (1).测量: 当小砧和测微螺杆并拢时，可动刻度 的零点若恰好与固定刻度的零点重合，旋出测微 螺杆，并使小砧和测微螺杆的面正好接触待测长 度的物体两端，那么测微螺杆向右移动的距离就 是所测的长度。这个距离的整毫米数由固定刻度 上读出，小数部分由可动刻度读出.
(2)读数方法
• ①. 由固定刻度上读整毫米数; • ②. 由可动刻度读格数,并估读,再乘 以0.01; • ③.待测长度为两者之和.
9＋3×0.05＝9.15mm
分组观察50分度的游标卡 尺思考并讨论下列问题：
思考
1.主尺上的最小单位是多少? 2.游标尺的总长是多少？ 每个小格是多长？ 3.此游标卡尺的精度是多少？这 样的游标卡尺我们怎么读数？
螺旋测微器的使用与读数
零位偏差
如发现零位偏差较大，应 重新调整螺旋测微器的零 位。
测量结果不稳定
如发现测量结果不稳定， 应检查测量头是否垂直， 同时确认推进速度是否均 匀。
03
螺旋测微器的读数方法
如何正确读出螺旋测微器的测量结果
确定测量范围
在使用螺旋测微器之前，需要确定 测量范围，以选择合适的测微器型 号和量程。
调整零位
使用螺旋测微器时，应保 持测量头与被测工件垂直 ，以减小测量误差。
慢速测量
在测量过程中，需要慢速 推进或退出测量头，以保 证测量精度。
ቤተ መጻሕፍቲ ባይዱ
校准测量结果
在测量多个位置时，需要 多次校准零位，以确保测 量结果的准确性。
使用过程中常见问题及解决办法
测量头松动
在使用过程中，如发现测 量头松动，应立即停止使 用，并重新调整螺丝。
读数记录
当螺旋测微器的棘轮发出“咔 嚓”声响时，读取微分筒上的
读数并记录。
测量结果的数据处理和分析
数据处理
根据测量结果计算金属丝的直径，并进行数据修约和误差分析。
数据统计和分析
对多次测量的数据进行统计分析，评估测量结果的稳定性，并判断测量误差 是否满足要求。
实验方案设计和测量优化
方案设计
根据测量结果的不确定度和误差范围，设计更优的实验方案，如采用更精密的测 量仪器或改进测量方法。
在物理学、化学、生物学等实验中，需要精确测 量长度、直径、厚度等参数，螺旋测微器可以发 挥重要作用。
随着科学技术不断发展，螺旋测微器的应用领域 将不断扩大，未来将会有更多领域需要使用螺旋 测微器进行高精度测量。
THANK YOU.
对于同一目标进行多次测量，并取平均值作 为最终结果，可以减小随机误差的影响。

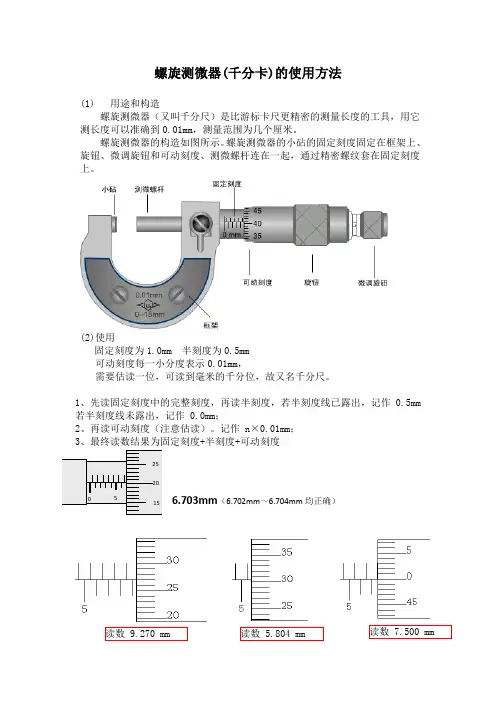

螺旋测微器(千分卡)的使用方法
螺旋测微器(千分卡
)的使用方法
(1) 用途和构造
螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm ，测量范围为几个厘米。
螺旋测微器的构造如图所示。
螺旋测微器的小砧的固定刻度固定在框架上、旋钮、微调旋钮和可动刻度、测微螺杆连在一起，通过精密螺纹套在固定刻度上。
(2)使用
固定刻度为1.0mm 半刻度为0.5mm
可动刻度每一小分度表示0.01mm ，
需要估读一位，可读到毫米的千分位，故又名千分尺。
1、先读固定刻度中的完整刻度，再读半刻度，若半刻度线已露出，记作 0.5mm 若半刻度线未露出，记作
0.0mm ；
2
、再读可动刻度（注意估读）。
记作 n ×0.01mm ；
3、最终读数结果为固定刻度+半刻度+可动刻度
6.703mm （6.702mm ～6.704mm 均正确）
读数 9.270 mm 读数 5.804 mm 读数 7.500 mm。
螺旋测微器的使用和读数(上课用)
A P T G
H
K K′
A、固定小砧（测砧）
P、可动小砧（测微螺杆）
F F 、U型框架（尺架） G、固定尺（固定刻度）
H、可动尺（可动刻度）
螺旋测微器又叫千分尺
K、旋钮（粗调旋钮） K′微调旋钮 T 固定旋钮
2、螺旋测微器的使用方法：
螺旋测微器是外径千分尺，如图所示：a、使用前应先检查零点，方法 是缓缓转动微调旋钮K′，使测微螺杆（可动小砧P）和测砧（固定小砧A） 接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和 固定套筒上的基准线（长横线）对正，否则有零误差；b、左手持尺架（U 型框架），右手转动旋钮K使测微螺杆P与测砧A间距稍大于被测物，放入 被测物，转动微调旋钮K′到夹住被测物，棘轮发出声音为止；c、拨固定旋
4、螺旋测微器的读数方法：
是否超过 是 半刻度？
0
可动刻度： 46.0
固定刻度： 2 mm
45 0 1 2 40
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 2 + 0.5 + 0.460 = 2Байду номын сангаас960 mm
5、螺旋测微器的读数练习：
是否超过 半刻度？是
30 固定刻度： 1 mm 25 0 1 20
5、螺旋测微器的读数练习：
是否超过 不太清楚 半刻度？
5 0
固定刻度： 0
可动刻度： 0.6 说明已经超过半 刻度线
0
45
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0.5 + 0.006 = 0.506 mm
5、螺旋测微器的读数练习：
螺旋测微器的读数方法
螺旋测微器的读数方法
螺旋测微器是一种测量物体长度或厚度的工具，通常用于精密加工和测试中。
它的读数方法如下：
1. 清零：在使用螺旋测微器之前，需要将它的读数清零。
这可以通过将测微器的两个测量面完全接触并旋转顶部的调节轮来实现。
当两个测量面接触并紧密贴合时，将外围刻度调零。
2. 定位：将要测量的物体放在测微器的测量面之间，确保物体与测微器平行。
3. 旋转：通过旋转顶部的调节轮，使测微器的测量面与物体表面接触并夹紧。
4. 读数：读取螺旋测微器上刻度盘上的读数。
螺旋测微器通常有一个主刻度盘和一个副刻度盘。
主刻度盘上的每个刻度代表一个单位，如毫米或英寸。
副刻度盘上的每个刻度代表主刻度盘上一个刻度的一部分，通常是0.01单位。
5. 精确度：螺旋测微器的精确度通常为0.01单位。
要获得更
精确的读数，可以通过读取副刻度盘上的刻度来进行估计。
注意：在读取螺旋测微器时，应该注意指示朝向盘内还是盘外。
指示朝向盘内表示要从主刻度盘上的刻度读取，而指示朝向盘外表示要从副刻度盘上的刻度读取。
