高中物理静电场(四)高考真题赏析

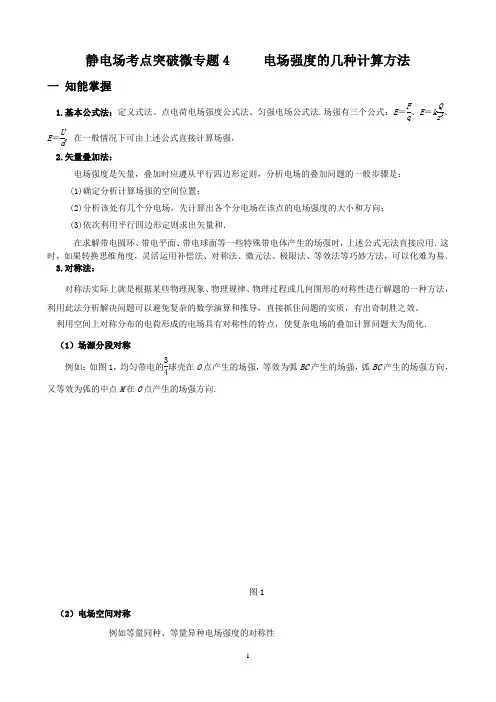

专题4 电场强度的几种求解方法-2021年高考物理静电场
静电场考点突破微专题4 电场强度的几种计算方法一 知能掌握1.基本公式法：定义式法、点电荷电场强度公式法、匀强电场公式法.场强有三个公式：E ＝F q 、E ＝k Q r 2、E ＝U d，在一般情况下可由上述公式直接计算场强， 2.矢量叠加法：电场强度是矢量，叠加时应遵从平行四边形定则，分析电场的叠加问题的一般步骤是：(1)确定分析计算场强的空间位置；(2)分析该处有几个分电场，先计算出各个分电场在该点的电场强度的大小和方向；(3)依次利用平行四边形定则求出矢量和．在求解带电圆环、带电平面、带电球面等一些特殊带电体产生的场强时，上述公式无法直接应用．这时，如果转换思维角度，灵活运用补偿法、对称法、微元法、极限法、等效法等巧妙方法，可以化难为易．3.对称法：对称法实际上就是根据某些物理现象、物理规律、物理过程或几何图形的对称性进行解题的一种方法，利用此法分析解决问题可以避免复杂的数学演算和推导，直接抓住问题的实质，有出奇制胜之效。
利用空间上对称分布的电荷形成的电场具有对称性的特点，使复杂电场的叠加计算问题大为简化．（1）场源分段对称例如：如图1，均匀带电的34球壳在O 点产生的场强，等效为弧BC 产生的场强，弧BC 产生的场强方向，又等效为弧的中点M 在O 点产生的场强方向.图1（2）电场空间对称例如等量同种、等量异种电场强度的对称性4.微元法：微元法就是将研究对象分割成若干微小的的单元，或从研究对象上选取某一“微元”加以分析，从而可以化曲为直，使变量、难以确定的量转化为常量、容易确定的量。
将带电圆环、带电平面等带电体分成许多微元电荷，每个微元电荷看成点电荷，先根据库仑定律求出每个微元电荷的场强，再结合对称性和场强叠加原理求出合场强．5.等效法：“等效替代”方法，是指在效果相同的前提下，从A事实出发，用另外的B事实来代替，必要时再由B而C……直至实现所给问题的条件，从而建立与之相对应联系，得以用有关规律解之。

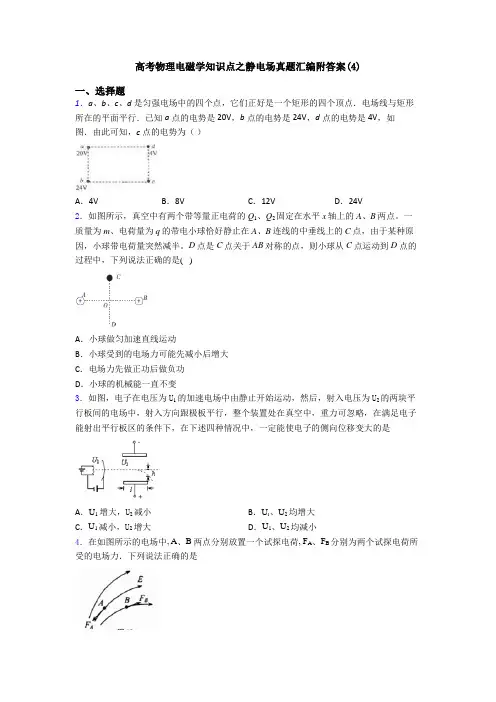

高考物理电磁学知识点之静电场真题汇编附答案(4)
高考物理电磁学知识点之静电场真题汇编附答案(4)一、选择题1．a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在的平面平行．已知a点的电势是20V，b点的电势是24V，d点的电势是4V，如图．由此可知，c点的电势为（）A．4V B．8V C．12V D．24V2．如图所示，真空中有两个带等量正电荷的Q1、Q2固定在水平x轴上的A、B两点。
一质量为m、电荷量为q的带电小球恰好静止在A、B连线的中垂线上的C点，由于某种原因，小球带电荷量突然减半。
D点是C点关于AB对称的点，则小球从C点运动到D点的过程中，下列说法正确的是( )A．小球做匀加速直线运动B．小球受到的电场力可能先减小后增大C．电场力先做正功后做负功D．小球的机械能一直不变3．如图，电子在电压为U1的加速电场中由静止开始运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A．U1增大，U2减小B．Uı、U2均增大C．U1减小，U2增大D．U1、U2均减小4．在如图所示的电场中, A、B两点分别放置一个试探电荷, F A、F B分别为两个试探电荷所受的电场力．下列说法正确的是A ．放在A 点的试探电荷带正电B ．放在B 点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度5．图中展示的是下列哪种情况的电场线（ ）A ．单个正点电荷B ．单个负点电荷C ．等量异种点电荷D ．等量同种点电荷6．空间存在平行于纸面方向的匀强电场，纸面内ABC 三点形成一个边长为1cm 的等边三角形。
将电子由A 移动到B 点，电场力做功2eV ，再将电子由B 移动到C 点，克服电场力做功1eV 。
匀强电场的电场强度大小为A ．100V/mB ．20033V/mC ．200V/mD ．2003V/m7．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r =在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力8．a 、b 、c 、d 分别是一个菱形的四个顶点，∠abc=120°．现将三个等量的正点电荷＋Q 固定在a 、b 、c 三个顶点上，将一个电量为＋q 的点电荷依次放在菱形中心点O 点和另一个顶点d 点处，两点相比：（ ）A ．+q 在d 点所受的电场力较大B ．+q 在d 点所具有的电势能较大C．d点的电势低于O点的电势D．d点的电场强度大于O点的电场强度9．关于摩擦起电和感应起电的实质，下列说法正确的是（）A．摩擦起电说明通过做功可以创造电荷B．摩擦起电说明电荷可以创造C．感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D．感应起电说明电荷从带电的物体转移到原来不带电的物体上去了10．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。
2004-2020北京高考物理试题分类汇编 静电场(解析版)
六、静电场考试要求及考题分布14. （2006年北京）使带电的金属球靠近不带电的验电器，验电器的箔片开。
下列各图表示验电器上感应电荷的分布情况，正确的是（）A B C D【答案】B【解析】当带电体靠近验电器的金属球时，金属球离带电体近一些，属于近端，故它会感应出异种电荷，而金属箔片属于远端，会感应出同种电荷，所以选项B正确。
15．（2014年北京）如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面。
下列判断正确的是A．1、2两点的电场强度相等B．1、3两点的电场强度相等C．1、2两点的电势相等D．2、3两点的电势相等【答案】D【解析】由于电场线的疏密程度表示场强的大小，而1点的周期电场线更密一些，故1点的电场强度大于2点，选项A错误；1点的电场强度也大于3点，故选项B也错误；因为沿着电场线的方向，电势是减小的，故1点的电势大于2点的电势，选项C错误；由于电场线与等势面垂直，故2和3点处在同一个等势面上，二者的电势相等，选项D正确。
16．（2009年北京）某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为U P和U Q，则（）A．E P>E Q，U P>U Q B．E P>E Q，U P<U QC．E P<E Q，U P>U Q D．E P<E Q，U P<U Q【答案】A【解析】如图是电场线的示意图，由于电场线密的地方代表电场强，电场线稀疏的地方代表电场弱，通过观察P点的电场线比较密，故P点的电场比较强，即E P>E Q，选项CD错误；而电势的大小要看电场线的方向，因为沿着电场线电势是减小的，故由P到Q，电势在减少，即U P>U Q，选项A正确，B错误。
17．（2019年北京）如图所示，a、b两点位于以负点电荷–Q（Q>0）为球心的球面上，c点在球面外，则+A ．a 点场强的大小比b 点大B ．b 点场强的大小比c 点小C ．a 点电势比b 点高D ．b 点电势比c 点低 【答案】D【解析】由于点电荷形成的电场强度的大小公式为E =2kQr，而a 、b 两点到负电荷的距离r 相等，故a 、b 两点的场强大小相等，但是方向不一样，故不能说它们的场强相同，但可以说大小相等，选项A 错误；由图看出，b 点距离点电荷比c 点小，故b 点场强比c 点大，选项B 错误；由于a 、b 两点距离点电荷一样远，所以a 、b 两点在同一个等势面上，二者电势相等，选项C 错误； 由于点电荷带负电，电场线的方向是指向负电荷的，而沿着电场线的方向，电势是降低的，故b 点电势比c 点低，选项D 正确。
高中物理 第一章 静电场 第4节 电势能和电势(含解析)
第4节电势能和电势1.静电力做功与路径无关，只与电荷的初、末位置有关；静电力做的功等于电势能的减少量。
2．电荷在某点的电势能，等于把它从该点移到零势能位置时静电力所做的功。
3．沿电场线方向，电势逐渐降低。
4．电场线跟等势面垂直，并且由电势高的等势面指向电势低的等势面。
5．无论粒子电性如何，当粒子垂直进入匀强电场后，电场力一定做正功。
一、静电力做功的特点在静电场中移动电荷时，静电力做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关。
二、电势能1．概念电荷在静电场中具有的势能。
用E p表示。
2．静电力做功与电势能变化的关系静电力做的功等于电势能的减少量，W AB＝E p A－E p B。
错误!3．电势能的大小 电荷在某点的电势能，等于把它从这点移动到零势能位置时静电力做的功。
4．零势能位置 电场中规定的电势能为零的位置，通常把离场源电荷无穷远处或大地处的电势能规定为零。
三、电势1．定义：电荷在电场中某一点的电势能与它的电荷量的比值。
2．公式：φ＝E p q。
3．单位：国际单位制中，电势的单位是伏特，符号是V,1 V ＝1 J/C 。
4．特点(1)相对性：电场中各点电势的高低，与所选取的零电势的位置有关，一般情况下取无穷远或地球为零电势位置。
(2)标矢性：电势是标量，只有大小，没有方向，但有正负。
5．与电场线关系：沿电场线方向电势逐渐降低。
四、等势面1．定义电场中电势大小相同的各点构成的面叫做等势面。
2．等势面与电场线的关系(1)电场线跟等势面垂直。
(2)电场线由电势高的等势面指向电势低的等势面。
1．自主思考——判一判(1)只要电荷在电场中移动，电场力一定做功。
(×)(2)电场力做功与重力做功类似，与初末位置有关，与路径无关。
(√)(3)电势有正、负，是矢量。
(×)(4)在匀强电场中沿电场线方向，电势降低最快。
(√)(5)等势面上，不仅各点电势相同，电场强度也一定相同。
(×)(6)电势能是相对的，规定不同的零势能点，电荷在电场中某点的电势能不同。
高考物理一轮复习专题：静电场中的图像问题含答案解析
高中物理专题静电场中的图像问题一、v-t图像(仅受电场力)1.确定电场强度的大小：。
2.确定电势能的变化：。
例1.如图甲所示,两个点电荷Q1、Q2固定在x轴上距离为L的两点,其中Q1带正电,位于原点O,a、b是它们的连线延长线上的两点,其中b点与O点相距3L。
现有一带正电的粒子q 以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用),设粒子经过a、b两点时的速度分别为v a、v b,其速度随坐标x变化的图像如图乙所示,则以下判断正确的是A.Q2带负电且电荷量小于Q1B.粒子从a点运动到b点电场力做正功C.a点的电势比b点的电势高D.粒子在a点的电势能比b点的电势能大二、φ-x图像①电势趋于无穷大的位置，一定放有一个点电荷。
正无穷大处是电荷。
①电场强度的大小等于φ-x图线的,φ-x图线的极值点,其切线的斜率为零表示该点;①在φ-x图像中可以直接判断各点电势的高低,并可根据电势高低关系确定电场强度的方向。
依据是：;①在φ-x图像中分析电荷移动时电势能的变化,先用E P=qφ,需要注意电荷的,然后做出判断。
例2.两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中C为ND段电势最低的点，则下列说法正确的是A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小三、E-x图像①E>0表示场强沿x轴方向,E<0表示场强沿x轴方向;①图线与x轴围成的“面积”表示电势差,x轴上方的面积代表电势差。
①数值趋于无穷大处一定放有一个点电荷。
正无穷大处对应放有电荷。
例3.电场中有一条电场线与x轴重合，x轴上各点的电场强度与位置的关系如图所示，一质子仅在电场力作用下，从坐标原点由静止释放沿x轴正方向运动，已知Oa＝ab＝d，a 点电势φa＝0.则下列结论正确的是A．O点电势低于b点电势B．质子从a点到b点电势能越来越小，C．质子运动到b点时动能为2eE0dD．b点的电势φo＝dE0四．E P-x图①电势能趋于无穷大的位置，一定放有一个点电荷。
【精品】2020届高考精选试题物理静电场(全套答案及解析)高中物理
【精品】2020届高考精选试题物理静电场（全套答案及解析）高中物理第Ⅰ课时 库仑定律·电场强度1．下述讲法正确的选项是〔 〕A ．依照E = F/q ，可知电场中某点的场强与电场力成正比．B ．依照E = KQ/r 2，可知点电荷电场中某点的场强与该点电荷的电量Q 成正比．C ．依照场强叠加原理，可知合电场的场强一定大于分电场的场强．D ．电场线确实是点电荷在电场中的运动轨迹【答案】B2.如图9－1－6所示，三个完全相同的金属小球a 、b 、c 位于等边三角形的三个顶点上．a 和c 带正电，b 带负电，a 所带电量的大小比b 的小．c 受到a 和b 的静电力的合力可用图中四条有向线段中的一条来表示，它应是〔 〕 A F 1 B F 2 C F 3 D F 4【解析】依照库仑定律以及同种电荷相斥，异种电 荷相吸，结合平行四边形定那么可得B 对 【答案】B3．电场强度E 的定义式为q F E = ，依照此式，以下讲法中正确的选项是〔 〕 ①此式只适用于点电荷产生的电场 ②式中q 是放入电场中的点电荷的电荷量，F 是该点电荷在电场中某点受到的电场力，E 是该点的电场强度 ③式中q 是产生电场的点电荷的电荷量，F 是放在电场中的点电荷受到的电场力，E 是电场强度 ④在库仑定律的表达式221r q kq F =中，能够把22r kq 看作是点电荷2q 产生的电场在点电荷1q 处的场强大小，也能够把21r kq 看作是点电荷1q 产生的电场在点电荷2q 处的场强大小A ．只有①②B ．只有①③C ．只有②④D ．只有③④【答案】C4．用绝缘细线将一个质量为m 、带电量为q 的小球悬挂在天花板下面，设空间中存在着沿水平方向的匀强电场．当小球静止时把细线烧断〔空气阻力不计〕．小球将做〔 〕图9－1－6A ．自由落体运动B ．曲线运动C ．沿悬线的延长线做匀加速直线运动D ．变加速直线运动 【解析】小球在重力和电场力的合力作用下，从静止开始沿悬线的延长线做匀加速直线运动．【答案】C5．如图9－1－7所示，一电子沿等量异种电荷的中垂线由A →O →B 匀速飞过，电子重不计，那么电子所受另一个力的大小和方向变化情形是〔 〕A ．先变大后变小，方向水平向左B ．先变大后变小，方向水平向右C ．先变小后变大，方向水平向左D ．先变小后变大，方向水平向右【解析】 依照电场线分布和平稳条件判定． 【答案】B6．在图9－1－8所示的竖直向下的匀强电场中，用绝缘的细线拴住的带电小球在竖直平面内绕悬点O 做圆周运动，以下讲法正确的选项是〔 〕①带电小球有可能做匀速率圆周运动 ②带电小球有可能做变速率圆周运动 ③带电小球通过最高点时，细线拉力一定最小 ④带电小球通过最低点时，细线拉力有可能最小A ．②B ．①②C ．①②③D ．①②④【解析】利用等效场〔复合场〕处理． 【答案】D7、在光滑的水平面上有两个电量分不为Q 1、 Q 2的带异种电荷的小球，Q 1＝4Q 2，m 2＝4m 1咨询要保持两小球距离不变，能够使小球做 运动；两小球的速度大小之比为 ．(只受库仑力作用)【解析】如图甲所示，两小球可绕它们连线上共同的圆心O 作匀速圆周运动． 对m 1有： 121221r m L Q KQ ω= 对m 2有： 222221r m LQ KQ ω= 两球角速度ω相等，L 为两球距离可得：2211r m r m =因此214r r =图9－1－7图9－1－8 图甲由r v ω= 可得1421=v v 【答案】作匀速圆周运动；4／18．在场强为E ，方向竖直向下的匀强电场中，有两个质量均为m 的带电小球，电荷量分不为+2q 和-q ，两小球用长为L 的绝缘细线相连，另用绝缘细线系住带正电的小球悬挂于O 点处于平稳状态，如下图，重力加速度为g ，那么细绳对悬点O 的作用力大小为_______．【解析】先以两球整体作为研究对象，依照平稳条件求出 悬线O 对整体的拉力，再由牛顿第三定律即可求出细线对 O 点的拉力大小． 【答案】2mg+Eq9、如图9－1－10所示，真空中一质量为m ，带电量为－q 的液滴以初速度为v 0，仰角α射入匀强电场中以后，做直线运动，求： 〔1〕所需电场的最小场强的大小，方向． 〔2〕假设要使液滴的加速度最小，求所加的电场场强大小和方向． 【解析】〔1〕依照矢量合成定那么，当电场力与速度0v 垂直指向左上方时，电场力最小，现在液滴作匀减速直线运动，有：αcos 1mg qE = 得 q mg E αcos 1=，方向与v 0垂直指向右下方〔2〕当带电粒子作匀速直线运动时，加速度最小有：mg qE =2，得q mg E =2，方向竖直向下．【答案】〔1〕q mg E αcos 1=，方向与v 0垂直指向右下方 〔2〕q mg E =2，方向竖直向下10．在一高为h 的绝缘光滑水平桌面上，有一个带电量为+q 、质量为m 的带电小球静止，小球到桌子右边缘的距离为s ，突然在空间中施加一个水平向右的匀强电场E ，且qE = 2 mg ，如图9－1－11所示，求：〔1〕小球经多长时刻落地？ 〔2〕小球落地时的速度．图9－1－9图9－1－10 图9－1－11【解析】〔1〕小球在桌面上做匀加速运动，t 1=gsqE smd s ==22,小球在竖直方向做自由落体运动，t 2=gh 2,小球从静止动身到落地所通过的时刻：t =t 1+t 2=g hg s 2+(2)小球落地时gh gt v y 22==,gh gs gt t mqEat v x 2222+====． 落地速度sh g gs gh v v v y x 2841022++=+=．【答案】〔1〕ghg s 2+〔2〕sh 2g 8gs 4gh 10++11、长木板AB 放在水平面上如下图9-1-12，它的下表面光滑而上表面粗糙，一个质量为m 、电量为q 的小物块C 从A 端以某一初速起动向右滑行，当存在向下的匀强电场时，C 恰能滑到B 端，当此电场改为向上时，C 只能滑到AB 的中点，求此电场的场强.【解析】当电场方向向上时，物块C 只能滑到AB 中点，讲明现在电场力方向向下，可知物块C 带负电.电场方向向下时有： 220)(2121)(V m M mv L qE mg +-=-μ V M m mv )(0+=电场方向向上时，有： 220)(21212)(V m M mv L qE mg +-=+μ V M m mv )(0+=2)()(LqE mg L qE mg +=-μμq mgE 3=【答案】qmgE 3=第Ⅱ课时 电势能·电势差·电势1、关于电势和电势能以下讲法中正确的选项是( )A. 在电场中，电势高的地点，电荷在该点具有的电势能就大；图9－1－12B. 在电场中，电势高的地点，放在该点的电荷的电量越大，它所具有的电势能也越大；C. 在电场中的任何一点上，正电荷所具有的电势能一定大于负电荷具有的电势能；D. 在负的点电荷所产生的电场中任何一点上，正电荷所具有的电势能一定小于负电荷所具有的电势能. 【解析】由qAA εϕ=可知，A A q ϕε=可得结果【答案】D2、如图9－2－9所示，M 、N 两点分不放置两个等量种异电荷，A 为它们连线的中点，B 为连线上靠近N 的一点，C 为连线中垂线上处于A 点上方的一点，在A 、B 、C 三点中〔 〕 A ．场强最小的点是A 点，电势最高的点是B 点 B ．场强最小的点是A 点，电势最高的点是C 点 C ．场强最小的点是C 点，电势最高的点是B 点 D ．场强最小的点是C 点，电势最高的点是A 点【解析】依照等量异种点电荷的电场线和等势面分布以及电场的迭加运算可知 【答案】C3．某电场中等势面分布如下图，图9－2－10中虚线表示等势面，:过a 、c 两点的等势面电势分不为40 V 和10 V ，那么a 、c 连线的中点b 处的电势应〔 〕 A.确信等于25 V B.大于25 V C.小于25 V D.可能等于25 V【解析】由电势的a 高b 低可知，电场线从a 等势面指向b 等势面；而且由等势面的形状可知〔等势面一定跟电场线垂直〕电场强度左边强，右边弱．因此bc ab U U > 【答案】C4．AB 连线是某电场中的一条电场线，一正电荷从A 点处自由开释，电荷仅在电场力作用下沿电场线从A 点到B 点运动过程中的速度图象如图9－2－11所示，比较A 、B 两点电势φ的高低和场强E 的大小，以下讲法中正确的选项是〔 〕A.φA ＞φB ，E A ＞E B图9－2－9图9－2－10图9－2－11B.φA ＞φB ，E A ＜E BC.φA ＜φB ，E A ＞E BD.φA ＜φB ，E A ＜E B【解析】由速度越来越大可知，动能增大，电势能减小，且由图中速度变化律可知，加速度越来越小，即电场力越来越小． 【答案】A5．如图9－2－12所示，长为L ，倾角为θ的光滑绝缘斜面处于电场中，一带电量为 +q ，质量为m 的小球，以初速度v 0由斜面底端的A 点开始沿斜面上滑，到达斜面顶端的速度仍为v 0，那么〔 〕 A ．A 、B 两点的电势差一定为mgL sin θ/q B ．小球在B 点的电势能一定大于小球在A 点的电势能 C ．假设电场是匀强电场，那么该电场的场强的最大值一定是mg /q D ．假设该电场是斜面中点正上方某点的点电荷Q 产生的，那么Q一定是正电荷【解析】由动能定理可知：0=-mgh qU AB ，qmgL U AB ϑsin =．A 对电场力做正功，电势能减少，B 错； 假设对匀强电场，因为dU E AB=而d 不确定，因此C 错 【答案】A6、 在水深超过200m 的深海，光线极少，能见度极小．有一种电鳗具有专门的适应性，能通过自身发出生物电，猎取食物，威逼敌害，爱护自己．该电鳗的头尾相当于两个电极，它在海水中产生的电场强度达到104N/C 时可击昏敌害．身长50cm 的电鳗，在放电时产生的瞬时电压可达 V ． 【解析】V m C N Ed U 50005.0/104=⨯== 【答案】5000V7、.质量为m 、电荷量为q 的质点，在静电力作用下以恒定速率v 沿圆弧从A 点运动到B 点，其速度方向改变的角度为θ〔rad 〕，AB 弧长为s ，那么A 、B 两点间的电势差AB U =_______，AB 弧中点的场强大小E =_______.【解析】如图甲所示，带电体匀速圆周运动，一定在点电荷 的电场中运动，设点电荷为Q ，可知弧AB 为一等图9－2－12O BAr 图甲θ势面，因此0=AB U ．弧AB 上个点场强相等，有：2rkQE = 而对圆周运动：r mv r kQq 22=，因此qr mv r kQ 22= 又因为θsr =得qsmv E 2θ=【答案】0=AB U ，qsmv E 2θ=8、在匀强电场中建立一直角坐标系，如图9－2－13所示从坐标系原点沿y +轴前进0.346 m 到A 点，电势降低34.6V ；从坐标原点沿x -前进0.2m 到B 点，电势升高34.6V ，求匀强电场的大小和方向．【解析】找出A 点关于x 轴的对称点A ′,由题意可知A ′和B 电势相等,连接这两点是一等势线,作A ′B 连线的垂线，便是电场线，由题意可知电场的方向斜向上如图甲，有：31346.02.0'0tan ===A OB θ， 030=θ 030sin AO E U U AO BO •== m V AO U E AO /20030sin 0==方向如图斜向上9、倾角为30°的直角三角形底边长为2L ，底边处在水平位置，斜边为光滑绝缘导轨，现图9－2－13在底边中点O 处固定一正电荷Q ，让一个质量为m 的带正电质点q 从斜面顶端A 沿斜边滑下〔不脱离斜面〕，如图9－2－14所示，已测得它滑到B 在斜面上的垂足D 处时速度为v ，加速度为a ，方向沿斜面向下，咨询该质点滑到斜边底端C 点时的速度和加速度各为多大?【解析】在D 点：ma F mg D =-0030cos 30sin在C 点：c D ma F mg =+0030cos '30sinD 和C 在同一等势面上，F D =F D ′可得a g a c -=又因为D 和C 在同一等势面上，质点从D 到C 的过程中电场力不作功，运用动能定理可得：220212160sin mv mv mgL C -=v C =gL v 32+ 【答案】v C =gL v 32+，a g a c -=10．如下图有三根长度皆为l ＝1.00 m 的不可伸长的绝缘轻线，其中两根的一端固定在天花板上的 O 点，另一端分不挂有质量皆为m ＝1.00×210-kg 的带电小球A 和B ，它们的电量分不为一q 和＋q ，q ＝1.00×710-C ．A 、B 之间用第三根线连接起来．空间中存在大小为E ＝1.00×106N/C 的匀强电场，场强方向沿水平向右，平稳时 A 、B 球的位置如图9－2－15所示．现将O 、B 之间的线烧断，由于有空气阻力，A 、B 球最后会达到新的平稳位置．求最后两球的机械能与电势能的总和与烧断前相比改变了多少．〔不计两带电小球间相互作用的静电力〕【解析】图〔甲〕中虚线表示A 、B 球原先的平稳位置，实线表示烧断后重新达到平稳的位置，其中α、β分不表示OA 、AB 与竖直方向的夹角．A 球受力如图〔乙〕所示：重力mg ，竖直向下；电场力qE ，水平向左；细线OA 对A 的拉力T 1，方向如图；细线AB 对A 的拉力T 2，方向如图．由平稳条件得-q q O A BE图9－2－15 图9－2－14qE T T =+βαsin sin 21① βαcos cos 21T mg T +=②B 球受力如图〔丙〕所示：重力mg ，竖直向下；电场力qE ，水平向右；细线AB 对B 的拉力T 2，方向如图．由平稳条件得qE T =βsin 2③ mg a T =cos 2④联立以上各式并代入数据，得0=α⑤ 45=β⑥由此可知，A 、B 球重新达到平稳的位置如图〔丁〕所示．与原先位置相比，A 球的重力势能减少了 )60sin 1(-=mgl E A ⑦ B 球的重力势能减少了 )45cos 60sin 1(+-=mgl E B ⑧ A 球的电势能增加了 W A =qElcos 60°⑨B 球的电势能减少了 )30sin 45(sin-=qEl W B ⑩ 两种势能总和减少了 B A A B E E W W W ++-= 代入数据解得 J W 2108.6-⨯=第Ⅲ课时 电场力做功与电势能变化1、如图9－3－9，O 是一固定的点电荷，另一点电荷P 从专门远处以初速度0v 射入点电荷O 的电场，在电场力作用下的运动轨迹是曲线MN ．a 、b 、c 是以O 为中心，c b a R R R 、、为-qqO A B E 图〔4〕图 4图甲图乙图丙图丁半径画出的三个圆，a b b c R R R R -=-．1、2、3、4为轨迹MN 与三个圆的一些交点．以12W 表示点电荷P 由1到2的过程中电场力做的功的大小，34W 表示由3到4的过程中电场力做的功的大小，那么〔 〕 〔2004年春季高考理综〕A ．34122W W =B ．34122W W >C ．P 、O 两电荷可能同号，也可能异号D ．P 的初速度方向的延长线与O 之间的 距离可能为零【解析】由图中轨迹可可判定两电荷一定是异种电荷，且一定不对心，故C 、D 错；尽管a b b c R R R R -=-，但越靠近固定电荷电场力越大，因此3412F F >可得34122W W >，故B 正确 【答案】B2、如图9－3－10所示，光滑绝缘的水平面上M 、N 两点各放一电荷量分不为+q 和+2q ，完全相同的金属球A 和B ，给A 和B 以大小相等的初动能E 0〔现在动量大小均为p 0〕使其相向运动刚好能发生碰撞，碰后返回M 、N 两点时的动能分不为E 1和E 2，动量大小分不为p 1和p 2，那么〔 〕A.E 1=E 2=E 0 p 1=p 2=p 0B.E 1=E 2＞E 0 p 1=p 2＞p 0C.碰撞发生在M 、N 中点的左侧D.两球不同时返回M 、N 两点【解析】完全相同的两金属球初动能、动量大小相同，那么初速度大小相同，于M 、N 中点相碰时速度均减为零，之后由于库仑斥力变大，同时返回M 、N 两点时速度大小同时变大但彼此相等，方向相反. 【答案】B3、一个带正电的质点，电量q =2.0×10-9库，在静电场中由a 点移到b 点，在这过程中，除电场力外，其他力作的功为6.0×10-5焦，质点的动能增加了8.0×10-5焦，那么a 、b 两点间的电势差ab U 为〔 〕．A. 3×104伏；B. 1×104伏；图9－3－9图9－3－10C. 4×104伏；D. 7×104伏． 【解析】 由动能定理 K ab E W qU ∆=+【答案】B 4、如下图9-3-11四个图中，坐标原点O 都表示同一半径为R 的带正电的实心金属球的球心O 的位置，横坐标表示离球心的距离，纵坐标表示带正电金属球产生的电场电势和场强大小．坐标平面上的线段及曲线表示场强大小或电势随距离r 的变化关系，选无限远处的电势为零，那么关于纵坐标的讲法，正确的选项是 〔 〕A ．图①表示场强，图②表示电势B ．图②表示场强，图③表示电势C ．图③表示场强，图④表示电势D ．图④表示场强，图①表示电势【解析】处于静电平稳状态的导体是一个等势体，内部场强处处为零 【答案】B5、如图9－3－12所示，虚线a 、b 、c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab =U bc ，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知〔 〕 A ．三个等势面中，a 的电势最高 B ．带电质点通过P 点时的电势能较Q 点大 C ．带电质点通过P 点时的动能较Q 点大 D ．带电质点通过P 点时的加速度较Q 点大【解析】先画出电场线，再依照速度、电场力和轨迹的关系，能够判定：质点在各点受的电场力方向是斜向下方．由因此正电荷，因此电场线方向也沿电场线向下方，相邻等差等势面中，等势面越密处，场强与大．【答案】BD6、如图9－3－13，在匀强电场中，a 、b 两点连线与电场线成60o 角．将正电荷由a 点移到O R ①r O R ② O ④ O r R ③ 图9－3－11图9－3－12b 点，电场力做正功，能够判定电场线的方向是由_______指向_______的．假如ab 相距0.20m,场强为2×103N/C,正电荷的电量为4×10-4C,那么电荷的电势能变化了_______焦耳. 【解析】因为电场力做正功，能够判定电场线的方向是是从下方指向上方；J qES W ab ab 2010860cos -⨯==【答案】从下方指向上方； J 2108-⨯7、ΔABC 处于匀强电场中．将一个带电量C q 6102-⨯-=的点电荷从A 移到B 的过程中，电场力做功J W 51102.1-⨯-=；再将该点电荷从B 移到C ，电场力做功J W 62106-⨯=．A点的电势φA =5V ，那么B 、C 两点的电势分不为____V 和____V ．试在图9－3－14中画出通过A 点的电场线．【解析】先由W =qU 求出AB 、BC 间的电压分不为6V 和3V ，再依照负电荷A →B 电场力做负功，电势能增大，电势降低；B →C 电场力做正功，电势能减小，电势升高，知V B 1-=ϕ 、V C 2=ϕ沿匀强电场中任意一条直线电势差不多上平均变化的，因此AB 中点D 的电势与C 点电势相同，CD 为等势面，过A 做CD 的垂线必为电场线，方向从高电势指向低电势，因此斜向左下方如图甲．【答案】V B 1-=ϕ V C 2=ϕ8、在电场中一条电场线上有A 、B 两点，如下图9-3-15.假设将一负电荷C q 7100.2-⨯=，从A 点移至B 点，电荷克服电场力做功J 4100.4-⨯.试求： (1)电场方向；(2)A 、B 两点的电势差，哪一点电势高?(3)在这一过程中，电荷的电势能如何样变化?(4)如在这一电场中有另一点C ，V U AC 500=，假设把这一负荷从B 移至C 电场力做多少功?是正功依旧负功?图9－3－13ABC图9－3－14ABC DE甲图9-3-15【解析】(1)依照题意负电荷从A 点移至B 点电场力电场力做负功,可知电场方向A 指向B (2) 电场方向A 指向B,因此A 点电势高 V CJ q W U AB AB374102102104⨯=⨯-⨯-==-- (3) 在这一过程中，电荷的电势能增加J 4100.4-⨯(4)因为V U AC 500=而V U AB 3102⨯=因此V U BC 1500-=J V C qU W BC BC 47103)1500()102(--⨯=-⨯⨯-==电场力做正功9、如图9－3－16所示，一条长为L 的细线，上端固定，下端拴一质量为m 的带电小球．将它置于一匀强电场中，电场强度大小为E ，方向是水平的，当细线离开竖直的位置偏角为α时，小球处于平稳，咨询：〔1〕小球带何种电荷？求小球所带电量．〔2〕假如细线的偏角由α增大到 ϕ,然后将小球由静止开始开释, 那么ϕ应多大,才能使在细线到竖直位置时,小球的速度刚好为零. 【解析】〔1〕由受力平稳可得：αtan mg qE =Emg q αtan = 正电荷〔2〕解法〔一〕由动能定理可知：00sin )cos 1(-=--ϕϕqEl mglϕϕsin cos 1-=mg qE 又因为 αtan =mgqE2tan2cos2sin22sin 2sin cos 1tan 2ϕϕϕϕϕϕα==-=因此2ϕα=得：ϕϕ2=解法〔二〕利用等效场〔重力和电场力所构成的复合场〕当细线离开竖直的位置偏角为α时，小球处于平稳的位置为复合场的平稳位置，即〝最低〞位置，小球的振动关于该平稳位置对称，可知ϕϕ2=【答案】①正电荷,q=mgtga/E ②ϕ=2a图9－3－1610、静止在太空的飞行器上有一种装置，它利用电场加速带电粒子，形成向外发射的粒子流，从而对飞行器产生反冲力，使其获得加速度．飞行器的质量为M ，发射的是2价氧离子，发射功率为P ，加速电压为U ，每个氧离子的质量为m ，单位电荷的电量为e ，不计发射氧离子后飞行器质量的变化．求： 〔1〕射出的氧离子速度； 〔2〕每秒钟射出的氧离子数；〔3〕射出离子后飞行器开始运动的加速度． 【解析】〔1〕据动能定理知：2212mv eU =m eU v 2= 〔2〕由NeU P 2=，得eUPN 2=〔3〕以氧离子和飞行器为系统，设飞行器的反冲速度为V ，依照动量守恒定律：0=-∆MV tmv N MV tmv N =∆因此飞行器的加速度eUmM P M Nmv t V a ==∆=第Ⅳ课时 电容·带电粒子在电场中的直线运动1、如下图9-4-11,让平行板电容器带电后,静电计的指针偏转一定角度,假设不改变A 、B 两极板带的电量而减小两极板间的距离,同时在两极板间插入电介质,那么静电计指针的偏转角度 ( )A 、一定减小B 、一定增大C 、一定不变D 、可能不变 【解析】由kd s C πε4=和CQU =，电量不变，可知A 对 【答案】A2、如图9－4－12所示，平行板电容器经开关S 与电池连接，a 处有一电荷量专门小的点电荷，S 是闭合的，φa 表示a 点的电势，F 表示点电荷受到的电场力.现将电容器的B 板向下略微移动，使两板间的距离增大，那么A.φa 变大，F 变大B.φa 变大，F 变小C.φa 不变，F 不变D.φa 不变，F 变小【解析】极板间电压U 不变，两极板距离d 增大,因此场强E减小故F 变小．a 到B 板距离变大那么a 到B 板的电势差增大，图9－4－11图9－4－12而B 板接地，因此φa 变大，故B 对． 【答案】B3、.离子发动机飞船，其原理是用电压U 加速一价惰性气体离子，将它高速喷出后，飞船得到加速，在氦、氖、氩、氪、氙中选用了氙，理由是用同样电压加速，它喷出时〔 〕A.速度大B.动量大C.动能大D.质量大【解析】由动能定理： 221mv qU =得到动能均相同 但 动量K mE P 2=，质量越大，动量越大，反冲也大．应选B【答案】B4、如图9－4－13所示，水平放置的平行金属板a 、b 分不与电源的两极相连，带电液滴P 在金属板a 、b 间保持静止，现设法使P 固定，再使两金属板a 、b 分不绕中心点O 、O /垂直于纸面的轴顺时针转相同的小角度α，然后开释P ，那么P 在电场内将做〔 〕 A ．匀速直线运动 B ．水平向右的匀加速直线运动 C ．斜向右下方的匀加速直线运动 D ．曲线运动 【解析】原先有：mg qE = 即mg dUq= 设转过α角时〔如图甲〕，那么两极板距离为变αcos 'd d = U 保持不变，在竖直方向有：mg dUq d U qqE ===αααcos cos cos '因此竖直方向合外力为零水平方向受到恒定的外力αsin 'qE因此带电液滴P 将水平向右的匀加速直线运动，B【答案】B5、如图9－4－14所示，两平行金属板竖直放置，左极板接地，中间有小孔．右极板电势随时刻变化的规律如下图．电子原先静止在左极板小孔处．〔不计重力作用〕以下讲法中正确的选项是〔 〕A.从t=0时刻开释电子，电子将始终向右运动，直到打到右极板上B.从t=0时刻开释电子，电子可能在两板间振动图9－4－13qE ′ mg P甲C.从t=T /4时刻开释电子，电子可能在两板间振动，也可能打到右极板上D.从t=3T /8时刻开释电子，电子必将打到左极板上【解析】从t=0时刻开释电子，假如两板间距离足够大，电子将向右先匀加速T /2，接着匀减速T /2，速度减小到零后，又开始向右匀加速T /2，接着匀减速T /2……直到打在右极板上．电子不可能向左运动；假如两板间距离不够大，电子也始终向右运动，直到打到右极板上．从t=T /4时刻开释电子，假如两板间距离足够大，电子将向右先匀加速T /4，接着匀减速T /4，速度减小到零后，改为向左先匀加速T /4，接着匀减速T /4．即在两板间振动；假如两板间距离不够大，那么电子在第一次向右运动过程中就有可能打在右极板上．从t=3T /8时刻开释电子，假如两板间距离不够大，电子将在第一次向右运动过程中就打在右极板上；假如第一次向右运动没有打在右极板上，那就一定会在第一次向左运动过程中打在左极板上．选AC 【答案】AC6、如图9－4－15所示,水平放置的两平行金属板相距为d,充电后其间形成匀强电场.一带电量为+q,质量为m 的液滴从下板边缘射入电场,并沿直线运动恰好从上板边缘射出.可知,该液滴在电场中做_______运动,电场强度为_______,电场力做功大小为_______ 【解析】由题意可知，带电粒子只能作匀速直线运动，所受 重力和电场力的合外力为零．有：mg qE =qmgE =，依照动能定理：0=-mgd qU mgd qU =【答案】作匀速直线运动，qmgE =，mgd W = 7、密立根油滴实验进一步证实了电子的存在，揭示了电荷的非连续性.如下图是密立根实验的原理示意图9－4－16，设小油滴质量为m ，调剂两板间电势差为U ，当小油滴悬浮不动时，测出两板间距离为d .可求出小油滴的电荷量q =_______. 【解析】受力平稳可得：mg qE =mg dUq= tuU 0 -U 0o 2T T图9－4－14图9－4－15图9－4－16U S接地－+L图9－4－19Umgdq = 【答案】Umgd8、如图9－4－17所示，在倾角37°的斜面两端，垂直于斜面方向固定两个弹性板，两板相距2米，质量10克，带电量1×10-7库仑的物体与斜面的摩擦系数为0.2，物体在斜面中点时速度大小为10米/秒，物体在运动中与弹性板碰撞中机械能不缺失，物体在运动中电量不变，假设匀强电场场强E=2×106牛/库，求物体在斜面上通过的路程？〔g=10米/秒2〕【解析】N mg F f N 016.037cos ===μμmg sin370=0.06N Eq =0.2N f + mg sin37°<Eq故最后应停在紧靠上边弹性板处，由动能定理得：2210sin 22mv fS L mg L Eq-=--θ解得：S =40m 【答案】S =40m9、如图9－4－18所示，空间相距为d 的平行金属板加上电压后，它们之间的电场可视为匀强电场，其变化如图，当t=0时，A 板电势比B 板电势高，这时在靠近B 板处有一初速度为零的电子〔质量为m ，电量为q 〕在电场力作用下开始运动，假设要使这电子到达A 板时具有最大的动能，那么所加交变电压的频率最大不能超过多少？ 【解析】依照题意当电子从t=0时开始运动， 运动时刻t ∆≤2T时，电子到达A 板时具有最 大的动能． 临界条件：202)2(2121T md qU at d ==28qU md T =因此 208md qU f =【答案】不能超过28md qU10、〔2003年上海高考〕为研究静电除尘，有人设计了一个盒状容器，容器侧面是绝缘的透亮有机玻璃，它的上下底面是面积204.0m A =的金属板，间距m L 05.0=，当连接到V U 2500=的高压电源正负两极时，能在两金属板间产生一个匀强电场，如图9－4－19所示．现把一定量平均分布的烟尘颗粒密闭在容图9－4－17图9－4－18器内，每立方米有烟尘颗粒1310个，假设这些颗粒都处于静止状态，每个颗粒带电量为C q 17100.1-⨯+=，质量为kg m 15100.2-⨯=，不考虑烟尘颗粒之间的相互作用和空气阻力，并忽略烟尘颗粒所受重力．求合上电键后： ⑴通过多长时刻烟尘颗粒能够被全部吸附？ ⑵除尘过程中电场对烟尘颗粒共做了多少功？⑶通过多长时刻容器中烟尘颗粒的总动能达到最大？ 【解析】⑴当最靠近上表面的烟尘颗粒被吸附到下板时，烟尘就被全部 吸附．烟尘颗粒受到的电场力：L qU F =而222121t mLqU at L ==可得s t 02.0= ⑵由于板间烟尘颗粒平均分布，能够认为烟尘的质心位置位于板的中心位置 ，因此除尘过程中电场力对烟尘做的总功为：J NALqU W 4105.221-⨯==⑶设烟尘颗粒下落距离为x ，那么当时所有烟尘颗粒的总动能：)()(212x L NA x LqU x L NA mv E K -•=-•=当L x 21=时，K E 最大，又依照2121at x =得s L qUma xt 014.021===第Ⅴ课时 带电粒子在电场中的曲线运动1、假如不计重力的电子，只受电场力作用，那么，电子在电场中可能做 〔 〕 A ．匀速直线运动 B ．匀加速直线运动 C ．匀变速曲线运动 D ．匀速圆周运动 【解析】电子绕核运动便可看成匀速圆周运动 【答案】B C D2、一束由不同种正离子组成的粒子流以相同的速度，从同一位置沿垂直于电场方向射入匀强电场中，所有离子的轨迹差不多上一样的，这讲明所有粒子〔 〕 A.都具有相同的比荷 B.都具有相同的质量C.都具有相同的电量D.都属于同一元素的同位素 【解析】当粒子从偏转电场中飞出时的侧移y ，速度的偏角θ相同时，那么粒子的轨迹相同.由222121⎪⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛==vL dm Uq at y 及2000tan dmv UqL v at v v y ===θ知：当粒子的比荷mq 相同时，侧移y 、偏角θ相同.。
(2024年高考真题含解析)江苏省2024年普通高中学业水平选择性考试物理试卷(含解析)
2024年普通高中学业水平选择性考试 江苏卷物理试卷养成良好的答题习惯，是决定成败的决定性因素之一。
做题前，要认真阅读题目要求、题干和选项，并对答案内容作出合理预测;答题时，切忌跟着感觉走，最好按照题目序号来做，不会的或存在疑问的，要做好标记，要善于发现，找到题目的题眼所在，规范答题，书写工整;答题完毕时，要认真检查，查漏补缺，纠正错误。
1．在静电场中有a 、b 两点，试探电荷在两点的静电力F 与电荷量q 满足如图所示的关系，请问a 、b 两点的场强大小a bE E 等于（ ）A ． 1:1B ． 2:1C ． 3:1D ． 4:12．用立体影院的特殊眼镜去观看手机液晶屏幕，左镜片明亮，右镜片暗，现在将手机屏幕旋转90度，会观察到（ ）A ．两镜片都变亮B ．两镜片都变暗C ．两镜片没有任何变化D ．左镜片变暗，右镜片变亮3．用粒子轰击氮核从原子核中打出了质子，该实验的核反应方程式是14117718X N H O +→+，粒子X 为（ ）A ．正电子01eB ．中子10n C ．氘核12H D ．氦核42He 4．喷泉a 、b 形成如图所示的形状，不计空气阻力，则喷泉a 、b 的（ ）A ．加速度相同B ．初速度相同C ．最高点的速度相同D ．在空中的时间相同5．在原子跃迁中，辐射如图所示的4种光子，其中只有一种光子可使某金属发生光电效应，是哪一种（ ）A ．λ1B ．λ2C ．λ3D ．λ46．现有一光线以相同的入射角θ，打在不同浓度NaCl 的两杯溶液中，折射光线如图所示（β1<β2），已知折射率随浓度增大而变大。
则（ ）A ．甲折射率大B ．甲浓度小C ．甲速度大D ．甲临界角大7．如图所示，水面上有O 、A 、B 三点共线，OA =2AB ，0 t 时刻在O 点的水面给一个扰动，t 1时刻A 开始振动，则B 振动的时刻为（ ）A ．t 1B ．132tC ．2t 1D ．152t 8．陶瓷是以粘土为主要原料以及各种天然矿物经过粉碎混炼、成型和煅烧制得的材料以及各种制品。
高中物理静电场(精选100题答案)
3 2kQ 强为三个场强的竖直分量之和，即 4L2 ，选项 D 正确。
7. 解析：选 A 设在 O 点的球壳为完整的带电荷量为 2q 的带电球壳，则在 M、N 两点产生的场强大
k·2q kq 小为 E0＝2R2＝2R2。题图中左半球壳在 M 点产生的场强为 E，则右半球壳在 M 点产生的场强为 E′＝
4Q·2Q
Q2
FAC＝k 12L2 ＝32kL2
B、C 之间为引力，大小为 Q·2Q Q2
FBC＝k12L2＝8k L2
Q2 F 合＝FAC＋FBC＝40kL2 。
(2)根据三个点电荷的平衡规律，D 为正电荷，且 D 应放在 AB 连线的延长线上靠近 B 的一侧，设 D 到 B 的距离为 x，电荷量为 q，
静电场典型题目 70 题参考答案
1. 解析：选 A 库仑力作用符合牛顿第三定律，即两小球所带电荷量不相等时，相互作用的库仑力
大小相等，因此 α>β 不是电荷量不相等造成的。根据受力平衡条件及 α>β，可得 m1<m2，故 A 正确。
2. 解析：选 D 由于小球 c 所受库仑力的合力的方向平行于 a、b 的连线，根据受
库仑力与 b 对 c 的库仑力关于 Oc 对称，即 qa＝qb，B 正确；对 a、b 整体受力分析可得：因为 a、b 连线
水平，则 ma＝mb，但与 c 的质量关系不能确定，A 错误；因 c 对 a、b 的库仑力关于 Oc 对称，由受力分
析知，细线 Oa、Ob 所受拉力大小相等，C 正确；c 所带电荷量与 a、b 所带电荷量不一定相等，所以 a、
kq
kq
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电场（四）高考真题赏析1.【2016·上海卷】国际单位制中，不是电场强度的单位是A．N/C B．V/m C．J/CD．T m/s2．【2016·浙江卷】如图所示，两个不带电的导体A和B，用一对绝缘柱支持使它们彼此接触。
把一带正电荷的物体C置于A附近，贴在A、B下部的金属箔都张开，A．此时A带正电，B带负电B．此时A电势低，B电势高C．移去C，贴在A、B下部的金属箔都闭合D．先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合3．【2016·浙江卷】以下说法正确的是A．在静电场中，沿着电场线方向电势逐渐降低B．外力对物体所做的功越多，对应的功率越大C．电容器电容C与电容器所带电荷量Q成正比D．在超重和失重现象中，地球对物体的实际作用力发生了变化4．【2016·全国新课标Ⅲ卷】关于静电场的等势面，下列说法正确的是A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功5．【2016·全国新课标Ⅱ卷】如图，P为固定的点电荷，虚线是以P为圆心的两个圆。
带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点。
若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则A．a a>a b>a c，v a>v c>v b B．a a>a b>a c，v b>v c>v aC．a b>a c>a a，v b>v c>v a D．a b>a c>a a，v a>v c>v b6．【2016·全国新课标Ⅰ卷】一平行板电容器两极板之间充满云母介质，接在恒压直流电源上，若将云母介质移出，则电容器A．极板上的电荷量变大，极板间的电场强度变大B．极板上的电荷量变小，极板间的电场强度变大C．极板上的电荷量变大，极板间的电场强度不变D．极板上的电荷量变小，极板间的电场强度不变7．【2016·江苏卷】一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示．容器内表面为等势面，A、B为容器内表面上的两点，下列说法正确的是A．A点的电场强度比B点的大B．小球表面的电势比容器内表面的低C．B点的电场强度方向与该处内表面垂直D．将检验电荷从A点沿不同路径移到B点，电场力所做的功不同8．【2016·天津卷】如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地。
在两极板间有一个固定在P点的点电荷，以E表示两板间的电场强度，E p表示点电荷在P点的电势能，θ表示静电计指针的偏角。
若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则A．θ增大，E增大 B．θ增大，E p不变C．θ减小，E p增大 D．θ减小，E不变9．【2016·海南卷】如图，平行板电容器两极板的间距为d，极板与水平面成45°角，上极板带正电。
一电荷量为q（q>0）的粒子在电容器中靠近下极板处，以初动能E k0竖直向上射出。
不计重力，极板尺寸足够大。
若粒子能打到上极板，则两极板间电场强度的最大值为A． B． C． D．10．【2016·海南卷】如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点。
不计重力。
下列说法说法正确的是A．M带负电荷，N带正电荷B．M在b点的动能小于它在a点的动能C．N在d点的电势能等于它在e点的电势能D．N在从c点运动到d点的过程中克服电场力做功11．【2016·浙江卷】如图所示，把A、B两个相同的导电小球分别用长为0.10 m的绝缘细线悬挂于O A和O B两点。
用丝绸摩擦过的玻璃棒与A球接触，棒移开后将悬点O B移到O A点固定。
两球接触后分开，平衡时距离为0.12 m。
已测得每个小球质量是，带电小球可视为点电荷，重力加速度，静电力常量，则A．两球所带电荷量相等B．A球所受的静电力为1.0×10-2 NC．B球所带的电荷量为D．A、B两球连线中点处的电场强度为012．【2016·全国新课标Ⅰ卷】如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直平面（纸面）内，且相对于过轨迹最低点P的竖直线对称。
