[业务]钢轨焊接工艺
钢轨现场移动接触焊焊接施工工艺及方法
钢轨现场移动接触焊焊接施工工艺及方法首先进行焊接前的准备工作。
包括确定焊接的位置，清理焊接部位的杂物，检查焊接设备的工作状态，确保焊接工艺参数和设备都符合要求。
同时，需要进行焊接材料的检验，确保焊接材料的质量和充足。
选择合适的焊接工艺参数。
根据实际情况，选择适当的焊接工艺参数，包括焊接电流、电压、焊接速度等。
这些参数的选择需要根据具体材料、焊接方法以及焊条特性等因素进行综合考虑。
进行焊接操作。
首先是对钢轨进行定位和调整，确保焊接位置的准确性。
然后进行预热处理，提高焊接质量。
接着，进行初始焊接，即将两端的钢轨通过接触焊进行初次焊接。
接下来进行移动焊接，将焊接电流和电压逐渐增大，实现钢轨的连续焊接。
焊接完毕后进行修整，将焊接部位的不平整修整平整。
最后进行焊后处理。
包括对焊缝进行检测和评定，检查焊接质量是否符合要求。
同时进行涂漆处理，保护焊接部位不受腐蚀。
最后对焊接设备进行清理和保养，保证设备的正常使用寿命。
钢轨现场移动接触焊具有焊接速度快、焊接效率高、焊接质量好等优点，因此在钢轨施工中得到广泛应用。
但是需要注意的是，焊接过程中需要严格控制焊接参数，以保证焊接质量。
同时还需要进行焊接质量检测和评定，及时发现和解决焊接中出现的问题。
总之，钢轨现场移动接触焊是一种常用的钢轨焊接方法，它通过合理的工艺和方法，可以实现钢轨的连续焊接，提高钢轨的焊接质量和施工效率。
在实际应用中，需要根据工程要求和具体情况选择适当的焊接方法和参数，确保焊接质量和工程安全。
三种焊接钢轨的方法及其优缺点
三种焊接钢轨的方法及其优缺点焊接是一种常见的连接工艺，也被广泛应用于钢轨的连接。
在钢轨的焊接过程中，主要有三种方法，包括电焊、热焊和闪光焊。
下面将分别介绍这三种焊接方法以及它们的优缺点。
1.电焊：电焊是一种使用电弧产生高温熔化金属表面，使得两个钢轨连接起来的焊接方式。
电焊的主要优点在于焊接速度快、焊接质量高，同时焊接后的连接点也比较牢固。
此外，电焊还能够进行扩张焊接，即可以将两个连接的钢轨的宽度扩大，从而提高连接点的承载能力。
然而，电焊焊接质量受到很大的外部因素的影响，比如温度、湿度等，同时电焊需要较高的电能供应，因此施工条件和能源供应需要符合要求。
此外，电焊操作相对复杂，需要一定的焊接经验和技术。
2.热焊：热焊是一种使用高温热源把钢轨的两端热化，然后将它们连接起来的焊接方式。
热焊的主要优点在于焊接质量高、焊接连接点的强度也较高。
与电焊相比，热焊的施工条件要求相对较低，只需要能够提供高温热源即可，因此适用范围较广。
然而，热焊的焊接速度相对较慢，尤其是较长的钢轨，需要较长时间完成焊接，从而导致施工周期较长。
此外，热焊还需要使用特殊的工具和设备，增加了施工的成本和复杂度。
3.闪光焊：闪光焊是一种通过高能电流和高能量电弧将钢轨连接起来的焊接方式。
闪光焊的主要优点在于焊接速度快、焊接质量高、焊接连接点的强度也较高。
与电焊和热焊相比，闪光焊的施工周期较短，适用于需要快速完成焊接的工程。
此外，闪光焊还可以进行扩张焊接，提高连接点的承载能力。
然而，闪光焊需要专门的设备和工具进行施工，因此需要投入更多的成本。
同时，由于闪光焊过程中需要产生较高的电能和热能，所以需要对电能和热能进行合理的控制，以防止安全事故的发生。
综上所述，电焊、热焊和闪光焊是常见的钢轨焊接方法。
电焊和热焊有着较高的焊接质量和强度，适用范围广，但施工条件要求较高、施工周期较长，需要较高的成本。
闪光焊的施工速度快，且焊接质量高，适用于需要快速完成焊接的工程，但需要更多的设备和工具，并需要合理控制电能和热能的使用。
起重机钢轨接长焊接工艺

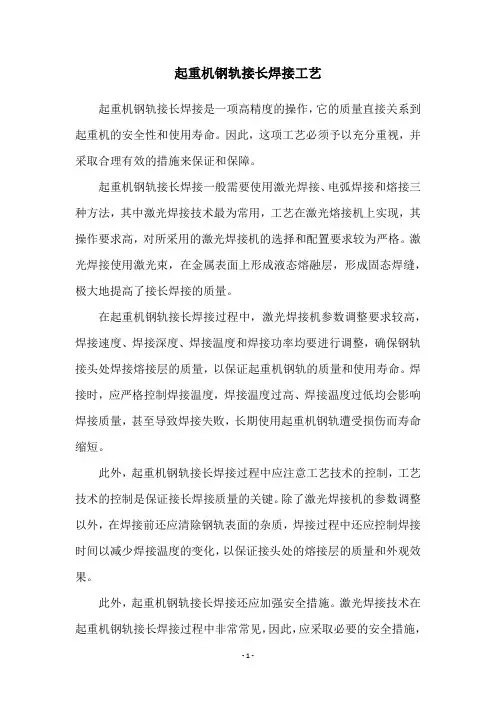

起重机钢轨接长焊接工艺起重机钢轨接长焊接是一项高精度的操作，它的质量直接关系到起重机的安全性和使用寿命。
因此，这项工艺必须予以充分重视，并采取合理有效的措施来保证和保障。
起重机钢轨接长焊接一般需要使用激光焊接、电弧焊接和熔接三种方法，其中激光焊接技术最为常用，工艺在激光熔接机上实现，其操作要求高，对所采用的激光焊接机的选择和配置要求较为严格。
激光焊接使用激光束，在金属表面上形成液态熔融层，形成固态焊缝，极大地提高了接长焊接的质量。
在起重机钢轨接长焊接过程中，激光焊接机参数调整要求较高，焊接速度、焊接深度、焊接温度和焊接功率均要进行调整，确保钢轨接头处焊接熔接层的质量，以保证起重机钢轨的质量和使用寿命。
焊接时，应严格控制焊接温度，焊接温度过高、焊接温度过低均会影响焊接质量，甚至导致焊接失败，长期使用起重机钢轨遭受损伤而寿命缩短。
此外，起重机钢轨接长焊接过程中应注意工艺技术的控制，工艺技术的控制是保证接长焊接质量的关键。
除了激光焊接机的参数调整以外，在焊接前还应清除钢轨表面的杂质，焊接过程中还应控制焊接时间以减少焊接温度的变化，以保证接头处的熔接层的质量和外观效果。
此外，起重机钢轨接长焊接还应加强安全措施。
激光焊接技术在起重机钢轨接长焊接过程中非常常见，因此，应采取必要的安全措施，以防止可能发生的意外。
焊接前应检查是否有有火花飞出的情况，以及眼部防护是否良好，而且激光焊接的环境应保持良好的通风和照明技术，以防止原料，污染物或灰尘等有害物质污染焊接操作环境。
以上就是起重机钢轨接长焊接工艺的主要内容，也是起重机钢轨接长焊接工艺的必备知识。
起重机钢轨接长焊接是一项质量要求较高的工艺，必须按照有效的章程，按照正确的操作程序，遵守安全操作规则，确保操作质量，保证产品的质量和使用寿命，以达到综合效益的最大化。
钢轨闪光焊接工艺流程
钢轨闪光焊接工艺流程《钢轨闪光焊接工艺流程：钢铁巨龙的神奇“缝合术”》钢轨，就像是铁路的脊梁骨，它们一节一节地拼接起来，才能让火车欢快地奔跑在漫长的铁轨上。
而钢轨闪光焊接这项工艺流程，就像是一场在钢铁世界里的魔法表演，充满了奇妙和独特之处，今天我就来唠唠我的感受和见解。
第一步是准备工作，这就好比厨师做菜前得准备好食材和厨具一样。
工人们要把待焊接的钢轨头清理得干干净净，那些铁锈啊杂质啊，就像趴在钢轨上捣乱的小怪兽，要是不清除掉，准会影响焊接效果。
看着工人师傅戴着护目镜，拿着工具认真清理的样子，就像在给钢轨做美容，告诉钢轨：“兄弟啊，咱马上要做个大变身，可不能邋里邋遢的。
”然后就到了对轨环节，这可是个精细活。
两根钢轨得像两根平行线那样精准地对在一起，公差得控制在极小的范围内。
我感觉这就像两个人在跳交谊舞，得配合默契，一点也不能差。
钢轨之间要是稍微有点歪歪扭扭的，那火车跑在上面估计都得像喝醉酒了似的晃悠。
师傅们小心翼翼地操作那些调整设备，就像是在摆弄一件珍贵的艺术品。
接下来就是重头戏——闪光焊接啦。
一旦设备开启，刹那间，强光闪起，火花四溅，那场景就像在放一场盛大的烟花表演，但可比烟花有力量多了。
电极之间的强大电流让钢轨的端头迅速熔化，那些流淌的钢水就像金色的小瀑布一样，在钢铁的世界里格外耀眼。
这时候要是有个外星人路过地球，估计会以为人类在制造通往外太空的桥梁呢。
这一过程中，热量的控制非常关键，如果热多了，钢轨说不定就被烧得不成样子；热少了，又焊接不牢固。
就像是烤面包，火候得恰到好处。
最后是顶锻和保压环节。
顶锻就像是把熔化在一起的两个钢轨头狠狠地压一压，让它们更好地融合在一起，像是给焊接完成的地方加上一道坚固的封印。
保压则像是在守护这个刚刚诞生的焊接部位，确保它不会出差错。
目睹整个钢轨闪光焊接的工艺流程，我深深感受到这不仅是工程技术，更是一门艺术。
每一个环节都像是一颗精心打磨的珍珠，串起来成为保障铁路安全运行的坚实项链。
钢轨焊接方法
钢轨焊接方法钢轨作为铁路交通的重要组成部分，承载着列车和货物的重量。
为了确保铁路的安全和稳定运行，钢轨的焊接工艺至关重要。
本文将介绍几种常见的钢轨焊接方法。
一、电弧焊接法电弧焊接法是一种常见的钢轨焊接方法。
它利用电弧产生高温，将钢轨的两端加热至熔化状态，然后迅速接合。
这种方法具有焊接速度快、焊缝质量高的优点，适用于长距离的钢轨焊接。
电弧焊接法还可以分为手工电弧焊接和自动电弧焊接两种。
手工电弧焊接是指焊工手持电焊设备，对钢轨进行焊接。
这种方法灵活性强，适用于各种不同角度和位置的焊接。
然而，手工电弧焊接需要焊工具备一定的技术水平，操作不当容易导致焊接质量不稳定。
自动电弧焊接是指利用机器设备进行钢轨焊接。
这种方法可以提高焊接的准确性和稳定性，避免了人为因素对焊接质量的影响。
但是，自动电弧焊接设备的成本较高，操作和维护难度也较大。
二、气体保护焊接法气体保护焊接法是一种常用的钢轨焊接方法。
它利用惰性气体（如氩气）对钢轨焊接区域进行保护，防止氧气和其他杂质进入，保证焊缝质量。
气体保护焊接法适用于对焊缝质量要求较高的钢轨焊接，如高速铁路线路。
气体保护焊接法可以分为惰性气体保护焊接和活性气体保护焊接两种。
惰性气体保护焊接是指利用惰性气体（如氩气）对焊接区域进行保护。
这种方法可以有效地防止氧气和其他杂质进入焊缝，提高焊接质量。
惰性气体保护焊接常用于高速铁路线路的焊接，要求焊缝质量高。
活性气体保护焊接是指利用活性气体（如二氧化碳）对焊接区域进行保护。
这种方法可以提供更强的焊接热量，适用于较大厚度的钢轨焊接。
然而，活性气体保护焊接需要更高的焊接设备和技术要求。
三、熔覆焊接法熔覆焊接法是一种常见的钢轨焊接方法。
它利用焊条或焊丝对钢轨进行熔覆，形成焊缝。
熔覆焊接法适用于对焊接强度和耐磨性要求较高的场合，如弯道和坡道。
熔覆焊接法可以分为手工熔覆焊接和自动熔覆焊接两种。
手工熔覆焊接是指焊工手持焊条或焊丝进行钢轨焊接。
这种方法操作简单，适用于各种不同角度和位置的焊接。
钢轨焊接施工工艺方法
钢轨焊接施工工艺方法1.电阻焊接电阻焊接是常用的钢轨焊接方法之一、该方法使用电阻焊接机对待焊的钢轨进行预热，然后通过电阻线圈施加电流来将两段钢轨加热到焊接温度，再施加压力使两段钢轨牢固地连接在一起。
这种方法的优点是焊接速度快，焊接质量高，并且焊缝为连续的。
2.气焊气焊是另一种常用的钢轨焊接方法。
该方法使用气焊设备将焊接区域加热到熔点，并使用焊条将两段钢轨连接在一起。
气焊方法的优点是适用于室外作业，施工便捷。
然而，由于焊接温度的不易控制，焊接质量可能有一定的差异。
3.电弧焊接电弧焊接是一种高温焊接方法，适用于钢轨的大规模施工。
该方法使用电焊设备产生电弧来加热钢轨，并使用电焊条在焊接区域进行熔化和连接。
电弧焊接可以在室外进行，但需要一定的焊接技术和经验。
该方法的焊缝相对较窄，但耐久性良好。
4.碳弧气焊碳弧气焊是一种结合电弧焊和气焊的焊接方法，被广泛应用于钢轨焊接施工中。
该方法使用碳弧焊设备产生电弧，将钢轨加热到熔点，并用气焊设备提供燃气和氧气，使焊接区域熔化并连接两段钢轨。
碳弧气焊的优点是焊接速度快，焊缝质量高，适用于大规模施工。
5.热压焊接热压焊接是一种高温高压焊接方法，主要用于连接超长钢轨。
该方法使用热压焊接设备将两段钢轨加热到高温，然后施加大压力使其连接在一起。
热压焊接可以确保焊接区域的强度和连接性能，但是施工过程复杂，需要高超的技术和仪器设备。
总结起来，钢轨焊接施工中常用的工艺方法包括电阻焊接、气焊、电弧焊接、碳弧气焊和热压焊接。
根据具体的施工需求和条件，选择合适的焊接方法，并进行专业的操作和监控，可以确保焊接质量和钢轨连接的牢固性。
钢轨焊接工艺流程
钢轨焊接工艺流程
朋友们！今天咱们来聊聊钢轨焊接这个事儿的流程。
这钢轨焊接啊，可不是个简单的活儿，但也没想象中那么难啦。
首先呢，得把要焊接的钢轨准备好。
这钢轨的接口处啊，要清理干净。
可不能有那些乱七八糟的东西，像铁锈啊，油污之类的。
要是有这些东西，那焊接的效果肯定好不了，这就好比你做饭前得把锅洗干净一个道理。
我觉得这一步呢，大家可以多检查几遍，确保万无一失。
接下来就是焊接设备的准备啦。
这设备得调好参数，不过具体的参数呢，可能根据不同的设备、不同的钢轨情况会有所不同哦。
这时候就得有点经验啦，根据经验，一般先按照设备的标准参数设置，然后再根据实际焊接的情况做一些微调就好啦。
然后就开始焊接啦。
焊接的时候呢，手可得稳一点。
这就像咱们写字一样，手一抖，字就写歪了，焊接的时候手一抖，那钢轨焊接的质量可就没保障了。
这个过程中要注意观察焊接的状态，为啥要这样呢？因为这样才能及时发现问题啊！如果发现有什么不对劲的地方，要赶紧调整。
刚开始的时候可能会觉得有点难把握，不过习惯了就好了。
焊接完了之后呢？可不是就大功告成了哦！还得对焊接的地方进行检查。
这检查可不能马虎呀！看看焊接的地方是不是牢固，有没有什么裂缝之类的。
这一步要特别注意！小提示：别忘了最后一步哦！
好啦，钢轨焊接的大致流程就是这样啦。
虽然每个步骤看起来好像很普通，但每个环节都很重要哦。
大家在实际操作的时候，可以根据实际情况灵活调整呢。
希望大家都能顺利完成钢轨焊接工作！。
钢轨焊接知识点总结
钢轨焊接知识点总结引言钢轨焊接是指将两根钢轨的接口通过焊接的方式连接在一起，从而形成一条连续的轨道。
钢轨焊接的质量直接影响着铁路运输的安全性和稳定性。
因此，掌握钢轨焊接的知识点对于铁路建设和维护工作非常重要。
本文将对钢轨焊接的知识点进行总结，包括焊接方法、焊接工艺、焊接材料、焊接设备和焊接质量检测等方面的内容，以期为相关从业人员提供参考。
一、钢轨焊接的方法1.打磨焊接打磨焊接是一种常用的钢轨焊接方法，主要适用于新铺设的钢轨。
具体操作步骤为：首先，使用磨轮将钢轨焊接端口的表面打磨平整；然后，用气割设备将焊条加热至熔化状态，并将焊条均匀涂抹于焊接端口；最后，使用焊接机对焊接部位进行焊接，完成钢轨的连接。
2. 弧焊弧焊是另一种常用的钢轨焊接方法，适用于旧钢轨的修理。
具体操作步骤为：首先，使用切割机将需要修理的钢轨端口切割平整；然后，使用气割设备加热焊条至熔化状态，并将焊条均匀涂抹于焊接端口；最后，使用电弧焊机对焊接部位进行焊接，完成钢轨的修理。
二、钢轨焊接的工艺1. 焊接前的准备工作在进行钢轨焊接之前，需要做好充分的准备工作。
首先，对焊接部位进行清洁，去除表面的杂质和锈蚀物；其次，对焊接设备进行检查和维护，确保设备的正常运行；最后，做好焊接操作人员的防护措施，包括戴好防护眼镜、手套和焊接面具等。
2. 焊接工艺参数的确定在钢轨焊接过程中，需要根据具体的情况确定合适的焊接工艺参数，包括焊接电流、焊接电压、焊接温度和焊接速度等。
这些参数的确定关系到焊接质量和焊接效率，需要根据实际情况进行调整。
3. 焊接材料的选择钢轨焊接材料的选择也是非常重要的，主要包括焊条和焊剂两种材料。
焊条是用来填充焊接缝隙的材料，一般是具有良好焊接性能和强度的合金钢材料；而焊剂是用来保护焊接部位不受氧化和污染的材料，一般是氧化剂和还原剂的混合物。
4. 焊接过程的控制在进行钢轨焊接的过程中，需要严格控制焊接的温度、压力和速度等参数，确保焊接质量达到标准要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[业务]钢轨焊接工艺
在起重机的制造工艺中，常将箱形主梁上铺设的钢轨采用对接形式焊接成一根无缝隙的长钢轨。
现将实际工作中钢轨对接焊接工艺的案例总结如下。
一、根据钢轨的材质和表面硬度要求选择焊材 1.钢轨
起重机的小车轨道有三种:
(1)起重机钢轨如QU70、QU80等。
(2)P型钢轨如P24、P38、P43等。
(3)方钢如:30mm×40mm、40mm×40mm等。
前两种钢轨的顶部做成凸状，底部是具有一定宽度的平板，可增大与基础的接触面。
钢轨的截面为工字形，具有良好的抗弯强度，其含碳量、含锰量较高，
w=0.5,,0.8,，w=CMn0.6,,1.5,。
而方钢的材料为Q275，顶部平直，对车轮磨损较大，这里暂不讨沦。
2.焊条
钢轨的对接焊缝要求不进行处理就能达到钢轨的表面硬度。
如下图所示，在轨道头部以下，用E5016焊条;在轨道头部用堆焊焊条D322(铬钨钼钒冷冲模焊条)。
这样既经济又实用，不但可保证对接焊缝质量和强度，而且可使堆焊层硬度(焊后空冷)?55HRC。
上述两种焊接条都是交、直流两用，直径均为5mm，焊接电流均为180,240A，电弧电压均为36,24V。
二、对接焊工艺
1.工具、材料及焊接准备
电焊机1,2台，焊炬2,3把0,300?温度计一只，氧气、乙炔气。
焊前将焊条放在350,400?烘箱内烘焙1h以后，把对接的钢轨平放在水泥地面上支好，对接焊缝间隙20mm，校直、校平，钢轨对接表面除油、除污、打磨及擦洗干净。
2.焊接操作
300?的温度计固定在钢轨上，由于钢轨焊接性能较差，因此焊接工艺较为繁琐，要把0,
在距离焊缝两边100mm长的位置，用2,3把焊炬同时对钢轨预热。
当钢轨温度达到230,250?时，先用E5016焊条从钢轨底部边加热边堆焊，堆焊至轨道头部时，在用D322焊条边加热边堆焊。
焊接要间断进行，尽量减少焊接部位的热量，使焊接过程中始终保持轨道温度230,250?。
全部焊接完成后，还要继续加热到250?，再将钢轨在空气中经过?0.5h
时间缓慢冷却到室外温度(30?左右)，以防止裂纹产生。
焊接后应检查焊缝处和与钢轨衔接处有无明显痕迹及焊后硬度。
焊后用气动砂轮磨削，使钢轨头部的堆焊缝与原钢轨表面保持在同一平而上，具有同样的表而粗糙度。
三、工作原理
钢在不同的温度下具有不同的内部组织结构，而内部组织结构发生变化必然使钢的力学性能也发生改变。
钢轨的w=0.5,,0.8,，属于亚共析钢，在A线(723?)以下时，钢的内CC1
部组织是铁索体和珠光体，这种钢表面淬火后形成马氏体组织，具有很高的强度和硬度。
在焊接之前，钢轨先预热到230,250?，做一次低温回火处理，使焊缝部位的金属冷却后不开裂，这时硬化层的结构由马氏体向回火马氏体转变，使钢的内应力局部消除，韧性有所增加，而硬度几乎不降低，也可保证钢轨在预热温度下不变形。
如果预热温度过高，会使原表而硬化层的马氏体组织转变成其他组织，比如索氏体，导致钢轨硬度降低。
在钢轨对接焊时，随着焊接温度的升高，焊接部位的回火马氏体开始向其他组织转变。
焊接要间断进行，尽量减少焊接部位的热量，使钢轨焊接过程中始终保持230,250?的温度。
当这一部位焊接结束，如在空气中迅速冷却到230,250?，回火脆性是经常遇到的问题。
对一般碳钢而言，马氏体开始形成温度为200,350?，而钢轨是含锰元素的合金钢，钢轨的马氏体形成温度应为100,200?。
这就要求钢轨全部对接焊接后，应加热到230,250?后在空气中缓慢地冷却，经过?0.5h，温度从230,250?缓慢地冷却到室外温度，这样焊缝金属才能逐步转变成马氏体组织。
由于焊缝部位合金与轨道整体缓慢冷却到室外温度，所以使焊缝部位的内应力减小，表面不产生裂纹。
另外，经硬度计测试，轨道顶部焊缝达到了
轨道顶部表面原来的硬度，说明表面硬度也达到了要求。
四、应用效果
我公司采用上述对接焊接工艺将焊接性能较差的钢轨成功地运用在起重机产品的小车轨道制作上。
起重机箱形主粱上铺设的钢轨采用焊接的形式对接成一根无缝隙的整根钢轨，可大大增加起重机箱形丰梁的刚性，既减少了主梁的拱度下挠变形，又减少了起重机小车运行的噪声，使小车运行平稳，轮压均匀。
另外，还减少了小车车轮磨损，延长了车轮寿命，从而延长了起重机的使用寿命，提高了可靠性，减少了维修工作量，节约用户在使用中的费用，受到用户的好评。
这种焊接工艺对大吨位、大跨度的起重机尤为重要。
