(一)电气材料设备的认知及了解培训课件
电气知识培训ppt课件完整版
目录
• 电气基础知识 • 电力系统概述 • 电气设备与运行 • 电力电子技术 • 电力系统自动化与智能化 • 电气安全与防护
01
电气基础知识
电流、电压和电阻
03
电流
电压
电阻
电荷的定向移动形成电流，正电荷定向移 动的方向规定为电流方向。
电压是衡量单位电荷在静电场中由于电势 不同所产生的能量差的物理量。
灭火方法与注意事项
切断电源，使用干粉、二氧化碳或泡沫灭火器等不导电的灭火器材 进行灭火。
雷电与静电的防护
雷电的危害
雷电放电时产生极高的电压 和电流，可能导致人员伤亡 、设备损坏和火灾等。
防护措施
安装避雷针、避雷带或避雷 网等接闪器；将建筑物内的 金属物体与防雷装置连接； 采用防雷接地等措施。
静电的危害
THANKS
电磁感应与电磁场
电磁感应
电磁感应是指放在变化磁通量中的导体，会产生电动势。此 电动势称为感应电动势或感生电动势，若将此导体闭合成一 回路，则该电动势会驱使电子流动，形成感应电流。
电磁场
变化的电场和变化的磁场构成了一个不可分离的统一的场， 这就是电磁场。变化的电场和变化的磁场是相互联系的，它 们形成统一的电磁场。
对电力系统进行实时控制，包括PID 控制、模糊控制、神经网络控制等 。
计算机技术
进行数据处理和分析，包括数据采 集、存储、处理、显示等。
保护技术
对电力系统进行故障检测和隔离， 包括过流保护、差动保护、距离保 护等。
电力系统智能化的概念与发展
01 02
电力系统智能化的定义
在电力系统自动化的基础上，利用人工智能、大数据、云计算等先进技 术，实现电力系统的自适应、自学习、自优化等功能，进一步提高电力 系统的运行水平和效率。
电气设备知识ppt课件
CATALOG
DATE
ANALYSIS
SUMMAR Y
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
电气设备知识PPT课 件
目录
CONTENTS
• 电气设备概述 • 电气设备的组成与原理 • 电气设备的安全与维护 • 新型电气设备介绍 • 电气设备的应用案例
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
电气设备概述
力系统的安全稳定运行至关重要。
提高能源利用效率
02
电气设备能够实现电能的高效转换和传输，提高能源利用效率
，减少能源浪费。
促进经济发展
03
电力是现代社会经济发展的重要基础，电气设备的正常运行能
够保障电力供应的稳定，从而促进经济发展。
电气设备的发展历程
初期阶段
电气设备的发展始于19世纪末 期，当时主要是以直流电作为
总结词
新能源发电系统是电气设备应用的另一 个重要领域，通过高效、环保的发电方
式，推动能源结构的转型和发展。
详细描述
在新能源发电系统中，电气设备如太阳能逆变器、风 力发电机、储能电池等被广泛应用，实现高效、环保 的新能源发电和能源储存，推动能源结构的转型和发 展。
REPORT
THANKS
感谢观看
开关设备
断路器
断路器用于控制电路的接通和断开， 有过载保护和短路保护功能。当电路 中出现过载或短路时，断路器会自动 断开电路，保护设备和线路安全。
接触器
接触器是一种自动控制电器，通过线 圈的通电和断开来控制触点的接通和 断开，从而实现电路的自动控制。
电气培训课件课件PPT
安全第一原则
在进行电气操作时，始 终将安全放在首位，遵 循安全规程，确保操作
过程的安全性。
设备检查
在操作前，应检查电气 设备是否正常，确保没 有损坏或故障，以避免
潜在的安全风险。
遵循操作步骤
严格按照操作步骤进行 ，不要省略或跳过任何 步骤，以免造成设备损
坏或人员伤亡。
常见电路搭建与调试
电路设计
01
发电机
发电机是一种将机械能转换为电能的装置，通常由转子、定子和励磁系统等部分组成。发电机按照工 作原理可以分为直流发电机和交流发电机。直流发电机又可以分为永磁式和电磁式，交流发电机则可 以分为异步发电机和同步发电机。
变压器
变压器的工作原理
当交流电压施加在变压器的初级绕组时，会在铁芯中产生变 化的磁场，这个磁场会在次级绕组中产生感应电动势，从而 实现了电压的转换。
根据实际需求，合理设计电路，确保电路功能 完备、安全可靠。
元件选择
02
选择合适的电气元件，确保元件质量可靠、性 能稳定，以满足电路需求。
搭建过程
03
按照电路图，正确连接各元件，确保连接牢固、 接触良好、布线规范。
调试步骤
04
在电路搭建完成后，进行调试，检查电路功能 是否正常，及时发现并解决存在的问题。
问题解决能力。
THANKS
电气在生活中的应用
总结词
电气在生活中的应用非常广泛，了解这些应用有助于更好地理解电气知识在实际 中的应用。
详细描述
在家庭中，电气应用包括照明、空调、冰箱、洗衣机等家电设备；在工业中，电 气应用包括电动机、自动化生产线、电力输送等；在交通领域，电气应用包括电 动车、地铁等。
电气安全注意事项
总结词
电气设备培训(课件)
电气设备培训(课件)
目 录
• 电气设备概述 • 电气设备安全与维护 • 常用电气设备介绍 • 电气设备相关标准与规范 • 新技术新应用在电气设备领域 • 实际操作与案例分析
01
电气设备概述
定义与分类
定义
电气设备是指用于电能转换、分配和控制的设备。
分类
根据用途和功能，电气设备可分为多种类型，如变压器、开关设备、配电装 置、电动机、发电机等。
智能电气设备具有自动化、智能化、远程控制等优点 。
智能电气设备的维护保养要求严格，需定期进行检查 和试验。
工业机器人与自动化设备
工业机器人与自动化设备在工业生产中应用广泛，如 机械臂、自动化生产线等。
工业机器人与自动化设备的故障排查需要专业知识和 技能，应由专业人员进行。
工业机器人与自动化设备的操作和保养需遵循相关规 定和操作流程，以确保安全。
人工智能在电气设备中的应用
人工智能技术的定义和分类
人工智能技术包括机器学习、深度学习、自然语言处理等，可以应用于各种 领域，包括电气设备。
人工智能在电气设备中的应用案例
例如，通过人工智能技术对电气设备的运行数据进行挖掘和分析，实现设备 的智能故障诊断和预测性维护，降低设备故障率；在电力系统中应用人工智 能技术实现智能调度和优化，提高电力资源的利用效率。
详细描述
实际操作流程是保证电气维修质量和安全的关键。在进行实际操作时，需要遵循一定的流程和规范。例如，在 维修电气设பைடு நூலகம்前，需要断开电源，避免带电操作。同时，要使用科学的测试方法，如采用逐级测试法，逐步缩 小故障范围，最终找到故障点。
案例分析与经验分享
总结词
实践、经验、分享
详细描述
电气常识培训课件
电气常识培训课件.一、教学内容本课件依据《电气工程基础》教材第3章“电气元件及电路”及第4章“电气设备的工作原理与维护”，详细内容涉及常用电气元件的识别与功能、简单电路的分析与计算、电气设备的操作及安全使用、常见故障的排查与处理。
二、教学目标1. 掌握常用电气元件的名称、符号、功能及使用方法。
2. 能够分析并计算简单电路的性能参数，理解并应用欧姆定律。
3. 熟悉电气设备的工作原理，提高操作技能和安全意识。
三、教学难点与重点教学难点：电气元件的识别与应用、电路分析计算、电气设备的安全操作。
教学重点：欧姆定律的应用、电气元件的功能与连接方式、常见故障的排查与处理。
四、教具与学具准备1. 教具：电气元件实物、电路图示、电气设备模型、演示用电源及测量仪器。
2. 学具：电气元件手册、电路实验套件、安全防护用品。
五、教学过程1. 实践情景引入：展示日常生活中的电气设备，引导学生思考电气设备的工作原理及安全使用。
2. 知识讲解：a. 介绍常用电气元件的名称、符号、功能及使用方法。
b. 讲解简单电路的分析与计算，强调欧姆定律的应用。
c. 深入解析电气设备的工作原理，强调操作安全。
3. 例题讲解：选取具有代表性的例题，指导学生进行分析和计算。
4. 随堂练习：布置相关练习题，巩固所学知识。
5. 互动环节：组织学生进行电气元件识别、电路搭建及故障排查比赛。
六、板书设计1. 常用电气元件的名称、符号、功能。
2. 简单电路的分析与计算方法。
3. 电气设备工作原理及安全操作注意事项。
七、作业设计1. 作业题目：a. 列举三种常用电气元件，并说明其功能。
b. 计算给定简单电路的电流、电压及功率。
c. 分析并给出一种常见电气设备故障的原因及处理方法。
2. 答案：a. 三种常用电气元件：电阻、电容、电感。
功能：电阻阻碍电流流动，电容储存电能，电感储存磁能。
b. 根据欧姆定律计算。
c. 常见电气设备故障：线路短路。
原因：绝缘损坏导致电流过大。
电气设备培训课件课件.

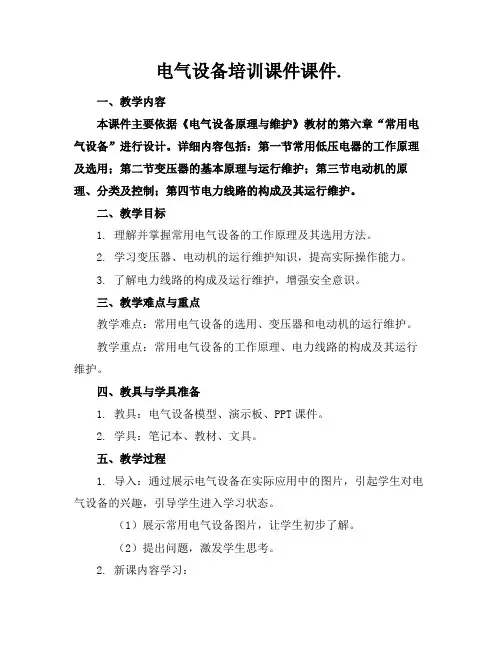

电气设备培训课件课件.一、教学内容本课件主要依据《电气设备原理与维护》教材的第六章“常用电气设备”进行设计。
详细内容包括：第一节常用低压电器的工作原理及选用；第二节变压器的基本原理与运行维护；第三节电动机的原理、分类及控制；第四节电力线路的构成及其运行维护。
二、教学目标1. 理解并掌握常用电气设备的工作原理及其选用方法。
2. 学习变压器、电动机的运行维护知识，提高实际操作能力。
3. 了解电力线路的构成及运行维护，增强安全意识。
三、教学难点与重点教学难点：常用电气设备的选用、变压器和电动机的运行维护。
教学重点：常用电气设备的工作原理、电力线路的构成及其运行维护。
四、教具与学具准备1. 教具：电气设备模型、演示板、PPT课件。
2. 学具：笔记本、教材、文具。
五、教学过程1. 导入：通过展示电气设备在实际应用中的图片，引起学生对电气设备的兴趣，引导学生进入学习状态。
（1）展示常用电气设备图片，让学生初步了解。
（2）提出问题，激发学生思考。
2. 新课内容学习：（1）讲解第一节常用低压电器的工作原理及选用。
a. 介绍低压电器的基本概念。
b. 讲解常用低压电器的工作原理。
c. 分析低压电器的选用方法。
（2）讲解第二节变压器的基本原理与运行维护。
a. 介绍变压器的基本原理。
b. 分析变压器的运行维护。
（3）讲解第三节电动机的原理、分类及控制。
a. 介绍电动机的原理及分类。
b. 讲解电动机的控制方法。
（4）讲解第四节电力线路的构成及其运行维护。
a. 介绍电力线路的构成。
b. 分析电力线路的运行维护。
3. 例题讲解：结合教材例题，讲解电气设备选用、变压器运行维护等知识点。
4. 随堂练习：（1）设计练习题，让学生巩固所学知识。
（2）分析并解答学生疑问。
六、板书设计1. 电气设备培训课件2. 内容：（1）常用低压电器的工作原理及选用。
（2）变压器的基本原理与运行维护。
（3）电动机的原理、分类及控制。
（4）电力线路的构成及其运行维护。
常用电气材料介绍培训课件(1)
常用电气材料介绍培训课件(1)一、电气材料的分类电气材料主要可以分为导体、绝缘体和半导体三类。
1.导体：铜、银、金、铝、锡等，常用于制作电线电缆、电机、发电机和电器等部件。
2.绝缘体：橡胶、塑料和云母等，用来包覆和隔离导体，保证电气用途的安全性。
3.半导体：硅、锗等，用于生产半导体器件，如二极管、晶体管、场效应管等。
二、常用电气材料的介绍1.电线电缆材料电线电缆是电气器材中最基本、最常用的材料之一，主要由导体、绝缘材料、绝缘层和外护层等部分组成。
常用电线电缆的导体材料有铜线、铝线等，绝缘材料常用聚氯乙烯、交联聚乙烯、橡胶等。
2.电机电器材料电机电器材料是用于制造各种电机和电器的材料。
铜线和铝线是电机制造中重要的导体材料，钢、铜和铝也广泛应用于电机和电器制造的磁性材料中。
3.电子元器件材料电子元器件材料主要包括半导体材料和微处理器等器件材料。
半导体材料如硅、锗等，用于制作二极管、晶体管、场效应管等元器件，微处理器等器件材料则包括金属、薄膜电阻器、电容器、电感等。
三、电气材料的应用场景1.电力行业电力行业是电气材料最常见的应用领域，在发电、输电、配电和用电等环节均需要使用不同类型的电气材料，如变压器、电缆、电线、开关和各种电器和电机等。
2.信息通信行业信息通信行业涉及到宽带、互联网、通信和广播电视等，需要大量的电气材料支持，如半导体器件、光纤等。
3.轨道交通行业轨道交通行业的电气材料应用十分广泛，如列车电机、控制系统、信号设备等。
4.冶金工业冶金工业中，电气材料的应用范围较广，如电热合金材料、电炉、电源等。
总结：电气材料作为电气工程中不可或缺的基础材料，其种类品牌繁多，应用范围广泛。
在电力行业、信息通讯、轨道交通和冶金工业这些领域中需要大量的电气材料来支撑重要的设备和系统。
通过深入了解电气材料，可以提高电气工程师的专业素养和工作效率。
