常用塑胶材料缩水率
常用塑胶材料缩水率
化学名
简称
别称/俗称
缩水率
丙烯晴—丁二烯—苯乙烯
ABS
超不碎胶
1．005
耐冲击性聚苯乙烯
HI-PS
不碎硬胶
1．005
聚苯硫醚
GPPS
耐冲击硬胶
1．005
苯乙烯—丙烯晴共聚物
AS（SAN）
透明大力胶
1．005
CA
酸性胶
1．005
聚碳酸脂
防弹胶
1．006
线性低密度聚乙烯
LLDPE
低密度聚乙烯
常用塑胶材料缩水率简称abshipsgppsassancapclldpeldpeepskratonpappevapvcpompmmahdpetpobdskreinacppgfpupetppopepbtpstpeibpmppcabspcaspcsanpa66gf30absfa40f1384pbt30gfpcsantd5fr40tn7900ppex332v化学名别称俗称超不碎胶不碎硬胶耐冲击硬胶透明大力胶酸性胶防弹胶软胶发泡胶k糖尼龙66尼龙百折胶橡皮胶赛钢亚克力有机玻璃软胶软胶k料软胶热塑性橡胶abs加速碳pa6加纤电木缩水率1005100510051005100510061020丙烯晴丁二烯苯乙烯耐冲击性聚苯乙烯聚苯硫醚苯乙烯丙烯晴共聚物聚碳酸脂线性低密度聚乙烯低密度聚乙烯发泡性聚苯乙烯聚酰胺聚酰胺聚丙烯乙烯醋酸乙烯之共聚合物聚氯乙烯聚甲醛聚甲基丙烯酸甲脂高密度聚乙烯聚烯烃聚苯烯gf聚胺基甲酸乙酯聚对苯二甲酸乙二醇酯聚苯醚聚乙烯聚对苯二甲酸丁酯聚苯乙烯聚苯丁烯聚甲基戊烯丙烯腈丁二烯苯乙烯共聚物酚醛塑料102010151015101510201018101810041015100710201005101510016pa661003510051004510045100451004100451003510045100351013ppa
常用塑胶材料缩水率

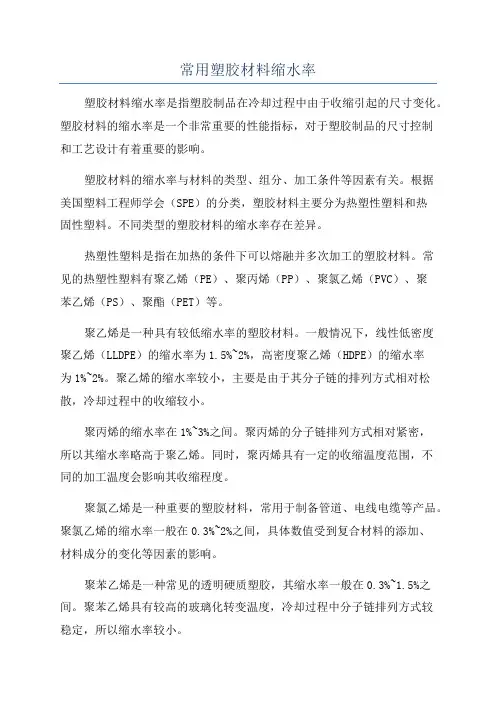

常用塑胶材料缩水率塑胶材料缩水率是指塑胶制品在冷却过程中由于收缩引起的尺寸变化。
塑胶材料的缩水率是一个非常重要的性能指标，对于塑胶制品的尺寸控制和工艺设计有着重要的影响。
塑胶材料的缩水率与材料的类型、组分、加工条件等因素有关。
根据美国塑料工程师学会（SPE）的分类，塑胶材料主要分为热塑性塑料和热固性塑料。
不同类型的塑胶材料的缩水率存在差异。
热塑性塑料是指在加热的条件下可以熔融并多次加工的塑胶材料。
常见的热塑性塑料有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚酯（PET）等。
聚乙烯是一种具有较低缩水率的塑胶材料。
一般情况下，线性低密度聚乙烯（LLDPE）的缩水率为1.5%~2%，高密度聚乙烯（HDPE）的缩水率为1%~2%。
聚乙烯的缩水率较小，主要是由于其分子链的排列方式相对松散，冷却过程中的收缩较小。
聚丙烯的缩水率在1%~3%之间。
聚丙烯的分子链排列方式相对紧密，所以其缩水率略高于聚乙烯。
同时，聚丙烯具有一定的收缩温度范围，不同的加工温度会影响其收缩程度。
聚氯乙烯是一种重要的塑胶材料，常用于制备管道、电线电缆等产品。
聚氯乙烯的缩水率一般在0.3%~2%之间，具体数值受到复合材料的添加、材料成分的变化等因素的影响。
聚苯乙烯是一种常见的透明硬质塑胶，其缩水率一般在0.3%~1.5%之间。
聚苯乙烯具有较高的玻璃化转变温度，冷却过程中分子链排列方式较稳定，所以缩水率较小。
聚酯是一种常用于制备饮料瓶、纤维等产品的塑胶材料。
聚酯的缩水率在0.5%~2%之间，具体数值受到成分配比、冷却速度等因素的影响。
热固性塑料是指在加热条件下通过固化反应形成不可熔融状态的塑胶材料。
常见的热固性塑料有环氧树脂、酚醛树脂、不饱和聚酯树脂等。
由于热固性塑料在加工过程中通过固化反应形成网络结构，其缩水率较大。
一般情况下，环氧树脂的缩水率为2%~4%，酚醛树脂的缩水率为1%~3%。
另外，值得注意的是，塑胶材料的缩水率还与加工条件和产品结构设计有关。
塑胶缩水率大全1
塑料名称：PP 实际开模缩水率：0.015 开模产品类型：云南白药盖
塑料名称：橡塑尼龙 实际开模缩水率：0.01 开模产品类型：拉手
塑料名称：PP+30%GF 实际开模缩水率：0.01
开模产品类型：排气格栅
塑料名称：PVC 实际开模缩水率：0.02 开模产品类型：防水圈
塑料名称：ABS 实际开模缩水率：0.005 开模产品类型：锋范支架（DVD面壳）
塑料名称：ABS 实际开模缩水率：0.005 开模产品类型：汽车音响
塑料名称：PC 实际开模缩水率：0.005 开模产品类型：汽车音响按钮
塑料名称：RUBBER
实际开模缩水率：0.030
开模产品类型：手机RUBBER键
塑料名称：AS 实际开模缩水率：0.005 开模产品类型：化装品 塑料名称：ABS 实际开模缩水率：0.015
开模产品类型：控制器盒
塑料名称：ABS 实际开模缩水率：0.005 开模产品类型：控制器盒
缩水要根据产品的大小的胶位厚度来区别. 我们一般的设计都会有一个范围.(大型模具一般是要先用料试一套基 本相同大小的模具实际定下缩水.才开模.) 小模具的缩水就相差不大. 还有料的型号不同缩水也会不同.开模前一定要考虑 ABS摄像机外壳0.005 PP塑胶桶0.016 SAN0.004 PC+ABS电器外壳0.005 PC透明外壳0.006 PVC插头0.018 POM齿轮0.024 PMMA灯管0.004 PEI电器外壳0.0035 PA6+30%GF 0.005 20%GF 0.006 15%GF 0.0075 这是多年亲自实际设计和评估产品的缩水.给各位参考!!!
塑料名称：PA+15%GF 实际开模缩水率：0.01 开模产品类型：挡光芯
塑胶缩水率

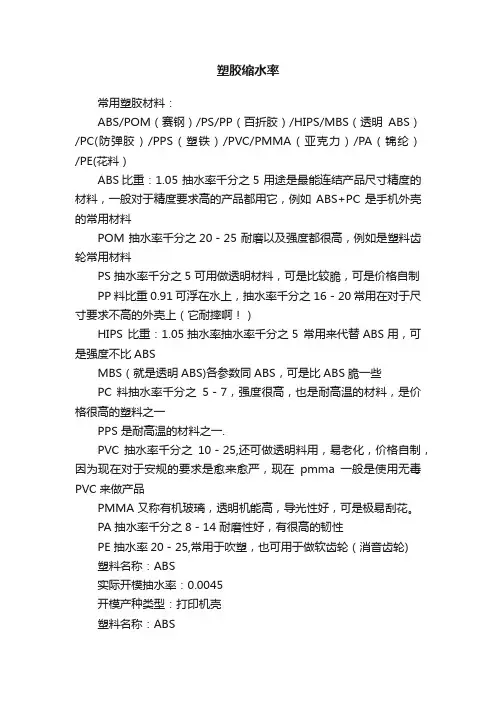

塑胶缩水率常用塑胶材料：ABS/POM（赛钢）/PS/PP（百折胶）/HIPS/MBS（透明ABS）/PC(防弹胶）/PPS（塑铁）/PVC/PMMA（亚克力）/PA（锦纶）/PE(花料）ABS比重：1.05 抽水率千分之5 用途是最能连结产品尺寸精度的材料，一般对于精度要求高的产品都用它，例如ABS+PC是手机外壳的常用材料POM 抽水率千分之20－25 耐磨以及强度都很高，例如是塑料齿轮常用材料PS 抽水率千分之5 可用做透明材料，可是比较脆，可是价格自制PP 料比重0.91可浮在水上，抽水率千分之16－20 常用在对于尺寸要求不高的外壳上（它耐摔啊！）HIPS 比重：1.05抽水率抽水率千分之5 常用来代替ABS用，可是强度不比ABSMBS（就是透明ABS)各参数同ABS，可是比ABS脆一些PC 料抽水率千分之5－7，强度很高，也是耐高温的材料，是价格很高的塑料之一PPS 是耐高温的材料之一.PVC 抽水率千分之10－25,还可做透明料用，易老化，价格自制，因为现在对于安规的要求是愈来愈严，现在pmma一般是使用无毒PVC来做产品PMMA 又称有机玻璃，透明机能高，导光性好，可是极易刮花。
PA 抽水率千分之8－14 耐磨性好，有很高的韧性PE 抽水率20－25,常用于吹塑，也可用于做软齿轮（消音齿轮)塑料名称：ABS实际开模抽水率：0.0045开模产种类型：打印机壳塑料名称：ABS实际开模抽水率：0.005开模产种类型：手机壳塑料名称：PP实际开模抽水率：0.015开模产种类型：美的电水壶塑料名称：ABS实际开模抽水率：0.005开模产种类型：美的饮水机塑料名称：PP实际开模抽水率：0.0155开模产种类型：本田汽车壳塑料名称：PA+30%GF实际开模抽水率：0.013开模产种类型：宗申摩托车配件塑料名称：PS实际开模抽水率：0.005开模产种类型:东芝，华凌冰柜抽屉塑料名称：H-PE实际开模抽水率：0.018开模产种类型：美的电水壶塑料名称：ABS实际开模抽水率：0.005开模产种类型：美的饮水机塑料名称：PP实际开模抽水率：0.0155开pmma价格模产种类型：本田汽车壳塑料名称：PA+30%GF 塑料名称：PP实际开模抽水率：0.016 开模产种类型：厨房用品塑料名称：EV A实际开模抽水率：0.025 开模产种类型：厨房用品塑料名称：SAN实际开模抽水率：0.004 开模产种类型：厨房用品塑料名称：POM实际开模抽水率：0.025 开模产种类型：厨房用品塑料名称：ABS 实际开模抽水率：0.005 开模产种类型：厨房用品塑料名称：ABS 实际开模抽水率：0.003 开模产种类型：键帽塑料名称：PPR实际开模抽水率：0.017 开模产种类型：水管接头塑料名称：pom实际开模抽水率：0.02开模产种类型：调火环塑料名称：pp实际开模抽水率：0.018开模产种类型：托盘塑料名称：ABS实际开模抽水率：0.005开模产种类型：机壳塑料名称：AS实际开模抽水率：0.004开模产种类型：机壳塑料名称：PA66+30%GF实际开模抽水率：0.005开模产种类型：办公椅的椅脚塑料名称：PP实际开模抽水率：0.016开模产种类型：汽车配件pmma塑胶原料(反光镜) 塑料名称：PA+30%GF实际开模抽水率：0.0035开模产种类型：汽车配件(反光镜)塑料名称：ABS+PA实际开模抽水率：0.007开模产种类型：汽车配件(反光镜)塑料名称：PVC实际开模抽水率：0.025开模产种类型：汽车配件塑料名称：ABS+PC实际开模抽水率：0.004开模产种类型：手机面盖底盖塑料名称：PC实际开模抽水率：0.005开模产种类型：手机扮饰件塑料名称：TPU实际开模抽水率：0.010开模产种类型：手机胶塞USB接口胶塞PA+30%GF 实际开模抽水率：0.007电源插头内架。
常用塑胶材料缩水

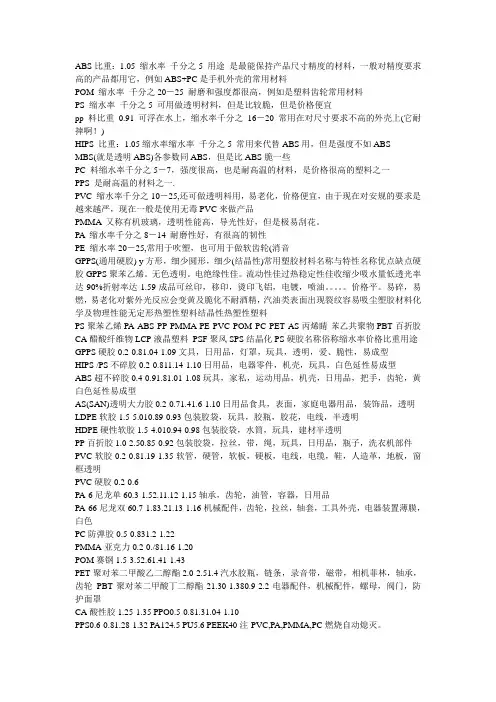

ABS比重：1.05 缩水率千分之5 用途是最能保持产品尺寸精度的材料，一般对精度要求高的产品都用它，例如ABS+PC是手机外壳的常用材料POM 缩水率千分之20－25 耐磨和强度都很高，例如是塑料齿轮常用材料PS 缩水率千分之5 可用做透明材料，但是比较脆，但是价格便宜pp 料比重0.91可浮在水上，缩水率千分之16－20 常用在对尺寸要求不高的外壳上(它耐摔啊！)HIPS 比重：1.05缩水率缩水率千分之5 常用来代替ABS用，但是强度不如ABSMBS(就是透明ABS)各参数同ABS，但是比ABS脆一些PC 料缩水率千分之5－7，强度很高，也是耐高温的材料，是价格很高的塑料之一PPS 是耐高温的材料之一.PVC 缩水率千分之10－25,还可做透明料用，易老化，价格便宜，由于现在对安规的要求是越来越严，现在一般是使用无毒PVC来做产品PMMA 又称有机玻璃，透明性能高，导光性好，但是极易刮花。
PA 缩水率千分之8－14 耐磨性好，有很高的韧性PE 缩水率20－25,常用于吹塑，也可用于做软齿轮(消音GPPS(通用硬胶) y方形，细少圆形，细少(结晶性)常用塑胶材料名称与特性名称优点缺点硬胶GPPS聚苯乙烯。
无色透明。
电绝缘性佳。
流动性佳过热稳定性佳收缩少吸水量低透光率达90%折射率达1.59成品可丝印，移印，烫印飞铝，电镀，喷油。
价格平。
易碎，易燃，易老化对紫外光反应会变黄及脆化不耐酒精，汽油类表面出现裂纹容易吸尘塑胶材料化学及物理性能无定形热塑性塑料结晶性热塑性塑料PS聚苯乙烯PA ABS PP PMMA PE PVC POM PC PET AS丙烯睛-苯乙共聚物PBT百折胶CA醋酸纤维物LCP液晶塑料PSF聚风SPS结晶化PS硬胶名称俗称缩水率价格比重用途GPPS硬胶0.2-0.81.04-1.09文具，日用品，灯罩，玩具，透明，爱、脆性，易成型HIPS /PS不碎胶0.2-0.811.14-1.10日用品，电器零件，机壳，玩具，白色延性易成型ABS超不碎胶0.4-0.91.81.01-1.08玩具，家私，运动用品，机壳，日用品，把手，齿轮，黄白色延性易成型AS(SAN)透明大力胶0.2-0.71.41.6-1.10日用品食具，表面，家庭电器用品，装饰品，透明LDPE软胶1.5-5.010.89-0.93包装胶袋，玩具，胶瓶，胶花，电线，半透明HDPE硬性软胶1.5-4.010.94-0.98包装胶袋，水筒，玩具，建材半透明PP百折胶1.0-2.50.85-0.92包装胶袋，拉丝，带，绳，玩具，日用品，瓶子，洗衣机部件PVC软胶0.2-0.81.19-1.35软管，硬管，软板，硬板，电线，电缆，鞋，人造革，地板，窗框透明PVC硬胶0.2-0.6PA-6尼龙单60.3-1.52.11.12-1.15轴承，齿轮，油管，容器，日用品PA-66尼龙双60.7-1.83.21.13-1.16机械配件，齿轮，拉丝，轴套，工具外壳，电器装置薄膜，白色PC防弹胶0.5-0.831.2-1.22PMMA亚克力0.2-0./81.16-1.20POM赛钢1.5-3.52.61.41-1.43PET聚对苯二甲酸乙二醇酯2.0-2.51.4汽水胶瓶，链条，录音带，磁带，相机菲林，轴承，齿轮PBT聚对苯二甲酸丁二醇酯21.30-1.380.9-2.2电器配件，机械配件，螺母，阀门，防护面罩CA酸性胶1.25-1.35 PPO0.5-0.81.31.04-1.10PPS0.6-0.81.28-1.32 PA124.5 PU5.6 PEEK40注-PVC,PA,PMMA,PC燃烧自动熄灭。
塑胶材质,缩水率
16
乙烯一醋酸乙烯
EVA
1.02~1.12 20/1000 45~60 熱可塑性、質軟、耐壓、可撓性佳。
17 酚日(西合)樹脂（電木） BAKI-LITE
18
尿素
WREA
19
美那密
HELA-MINI
6/1000 6/1000 5/1000
160~201 熱硬化性、絕緣性、耐酸、耐熱、耐水性佳。 熱硬化性、絕緣性、耐酸、耐熱、耐水性不好、硬度大4来自苯乙烯一丙烯AS
1.08~1.10 5/1000 40~60 熱可塑性、透明、無毒、味臭、有微溫性。
5
聚苯乙烯
PS
1.04~1.09 5/1000 40~60 熱可塑性、透明、質硬、耐藥性、流動性佳。
6
聚丙烯
PP
0.902~0.906 11-18/1000 55~60 熱可塑性、耐折彎、疲勞、耐熱性佳。

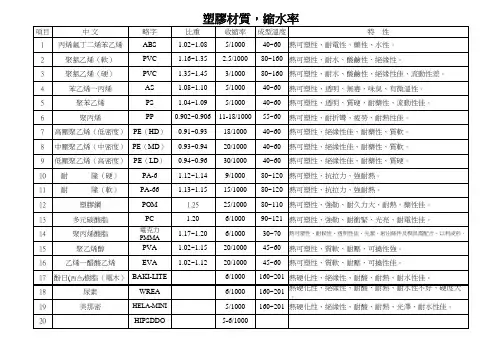

塑膠材質，縮水率
項目
中文
略字
比重
收縮率 成型溫度
特性
1 丙烯氟丁二烯苯乙烯
ABS
1.02~1.08 5/1000 40~60 熱可塑性、耐電性、藥性、水性。
2
聚氯乙烯（軟）
PVC
1.16~1.35 2.5/1000 80~160 熱可塑性、耐水、酸鹼性、絕緣性。
3
聚氯乙烯（硬）
PVC
1.35~1.45 3/1000 80~160 熱可塑性、耐水、酸鹼性、絕緣性佳、流動性差。
10 耐
隆（硬）
PA-6
1.12~1.14 9/1000 80~120 熱可塑性、抗拉力、強耐熱。
11 耐
隆（軟）
PA-66
1.13~1.15 15/1000 80~120 熱可塑性、抗拉力、強耐熱。
常用塑胶材料密度与缩水率
PS 缩水率 千分之5 可用做透明材料，但是比较脆，但是价格便宜
pp 料比重 0.91可浮在水上，缩水率千分之16－20 常用在对尺寸要求不高的外壳上（它耐摔啊！）
HIPS 比重：1.05缩水率缩水率 千分之5 常用来代替ABS用，但是强度不如ABS
PS(1.054g/cm3)； ABS(1.02~1.05g/cm3)； PMMA(1.18g/cm3)； PA( )
POM( )； PC(1.20g/cm3)； PSU( )； PPO(1.102g/cm3 )
CPT( )； PTFE(2.2g/cm3)； PCTFE(2.07~2.18g/cm3)； PE(2.14~2.17g/cm3）
聚碳酸脂(PC) 1．2018048
聚丁烯(PB) 0．9016050
離子聚合物(IO) 0．94520051
醋酸纖維素(CA) 1．2916539
尼龍66聚醯胺樹脂Polyamide 1．1417540
尼龍6 聚醯胺樹脂Polyamide 1．1412040
聚氯乙烯(軟?IMG SRC=’/ut/images/smiles/smile_sleepy.gif’ ALT=’sleepy’ WIDTH=15 HEIGHT=15 border=0 ALIGN=’absmiddle’>(PVC)1．205559
聚氯乙烯(硬?IMG SRC=’/ut/images/smiles/smile_sleepy.gif’ ALT=’sleepy’ WIDTH=15 HEIGHT=15 borde1．405559
高密度聚乙烯(HDPE)0．965055；(密度为0.91~ 0.925g/cm3，我们称之为第一类型PE-HD；对于密度为0.926~ 0.94g/cm3，称之为第二类型PE-HD；对于密度为0.94~ 0.965g/cm3，称之为第三类型PE-HD)
塑胶缩水率以及防止缩水的相关建议
塑胶缩水率以及防止缩水的相关建议塑料收缩率，是指塑料制件在成型温度下尺寸与从模具中取出冷却至室温后尺寸之差的百分比。
它反映的是塑料制件从模具中取出冷却后尺寸缩减的程度。
影响塑料收缩率的因素有：塑料品种、成型条件、模具结构等。
不同的高分子材料的收缩率各不相同。
其次塑料的收缩率还与塑件的形状、内部结构的复杂程度、是否有嵌件等有很大的关系。
影响因素：1、成型工艺对塑料制品收缩率的影响(1) 成型温度不变，注射压力增大，收缩率减小（有效减少外观骨位印、内部缺胶现象，但注意披锋）;(2) 保持压力增大，收缩率减小;(3) 熔体温度提高，收缩率有所降低（熔体温度提高有利于塑胶流动及时充满型腔）;(4) 模具温度高，收缩率增大（温度过高，冷却时间不够）;(5) 保压时间长，收缩率减小，但浇口封闭后不影响收缩率;(6) 模内冷却时间长，收缩率减小（模内冷却利于定型，模外冷却容易热胀冷缩）;(7) 注射速度高，收缩率略有增大倾向，影响较小;(8) 成型收缩大，后收缩小。
后收缩在开始两天大，一周左右稳定。
2、塑料结构对制品收缩率的影响(1) 厚壁塑件比薄壁塑件收缩率大(但大多数塑料1mm薄壁制件反而比2mm收缩率大，这是由于熔体在模腔内阻力增大的缘故，总体要壁厚均匀);(2) 塑件上带嵌件比不带嵌件的收缩率小;(3) 塑件形状复杂的比形状简单的收缩率要小（适当增加加强筋对收缩率有改善）;(4) 塑件高度方向一般比水平方向的收缩率小;3、模具结构对塑料制品收缩率的影响(1) 大水口进胶，浇口尺寸大，收缩率减小（多件拼模时，注意流道和浇口大小的合理设计，尽量保证塑胶同时充满型腔）;(2) 垂直的浇口方向收缩率减小，平行的浇口方向收缩率增大;(3) 远离浇口比近浇口的收缩率小（所以注意近浇口处水路冷却设计）;(4) 有模具限制的塑件部分的收缩率小，无限制的塑件部分的收缩率大。
4、塑料性质对制品收缩率的影响(1) 结晶型塑料收缩率大于无定形塑料;(2) 流动性好的塑料，成型收缩率小;(3) 塑料中加入填充料，成型收缩率明显下降（比如添加玻纤）;(4) 不同批量的相同塑料，成型收缩率也不相同。
