电锅炉采暖方案
电锅炉采暖方案
电锅炉采暖方案一、方案概述本文档将介绍一种使用电锅炉作为采暖设备的方案。
电锅炉采暖方案可以提供高效、节能的供暖解决方案，尤其适用于小区、别墅等地方的供暖需求。
二、方案设计1. 电锅炉简介电锅炉是一种利用电能进行加热的锅炉设备，通过将电能转化为热能，供应给暖气系统。
相较于传统的燃气锅炉，电锅炉具有无烟排放、无噪音、安全可靠等优点。
2. 设备选型在选择电锅炉时，需要考虑以下几个因素：•加热功率：根据供暖面积和所在地的气候条件来确定电锅炉的加热功率，一般来说，每平方米供暖面积需要约80-100瓦的加热功率。
•控制系统：电锅炉的控制系统应具备远程控制、定时控制、温度控制等功能，以满足不同使用场景的需求。
•安全性：选择具备多重安全保护机制的电锅炉，如过热保护、漏电保护等，以保证供暖过程中的安全性。
3. 供暖系统设计电锅炉采暖方案需要配备相应的供暖系统，包括：•暖气片：选择合适功率和类型的暖气片，安装在需要供暖的房间内，通过暖气片将热量散发到室内，以提供舒适的供暖效果。
•水泵：将热水从电锅炉运送到暖气片，需要选用适当大小和性能的水泵，以确保水流畅通、供暖效果良好。
•供暖管路：使用合适的直径和材质的供暖管路，将热水从电锅炉输送到各个暖气片，需要合理布局管路，以减少能量损失。
4. 控制策略电锅炉采暖方案的控制策略包括：•温度控制：通过电锅炉的控制系统，设置合适的供暖温度，以满足居住者的舒适需求。
可以根据室内外温度差异自动调节供暖温度。
•时间控制：通过定时器功能，设置供暖的时间段，避免长时间不需要供暖而产生能源浪费。
•远程控制：采用智能化控制系统，可以通过手机APP等方式远程监控和控制电锅炉的工作状态，提供更加便捷的供暖体验。
三、方案优势电锅炉采暖方案相较于传统的燃气锅炉采暖方案具有以下优势：1.环保节能：电锅炉无烟排放、无噪音，不会产生有害气体，符合环保要求。
同时，通过合理控制供暖温度和时间，可以实现能源的有效利用，达到节能目的。
电锅炉供暖方案
电锅炉供暖方案介绍电锅炉供暖方案是一种利用电能作为能源的供暖系统。
它使用电锅炉作为供暖设备，通过加热水来提供室内的暖气和热水。
相比于传统的燃气锅炉供暖系统，电锅炉供暖方案具有环保、安全、易于安装和维护等优点。
本文将介绍电锅炉供暖方案的原理、安装和维护，以及相比于其他供暖方式的优势。
原理电锅炉供暖方案使用电能作为能源，通过电锅炉将电能转化为热能，加热供暖系统中的水。
具体原理如下：1.电锅炉：电锅炉是供暖系统的核心设备，它将电能转化为热能，加热供暖系统中的水。
电锅炉内部有加热元件，通过通电使得加热元件加热，并将加热后的热能传递给供暖系统中的水。
2.供暖系统：供暖系统由供暖管道和散热器组成。
热水在供暖管道中流动，通过散热器散发热能，将热量传递到室内，提供暖气。
3.控制系统：电锅炉供暖方案配备控制系统，用于控制电锅炉的工作状态和供暖系统的温度。
控制系统可以根据室内温度和用户设置的温度要求来自动调节电锅炉的加热功率，以保持房间的舒适温度。
安装步骤一：选购设备在安装电锅炉供暖系统之前，首先需要选购合适的设备。
选择合适的电锅炉和散热器是关键。
建议选择品牌知名、质量可靠的设备，以确保供暖系统的正常运行。
步骤二：设计供暖系统根据供暖面积和用户需求，设计供暖系统的管道布局和散热器安装位置。
确保供暖系统能够覆盖整个室内空间，并能够根据需要调节温度。
步骤三：安装设备请专业的供暖工程师或安装人员进行设备的安装工作。
在安装过程中，需要按照设备的安装说明进行操作，确保设备安装正确、牢固。
步骤四：系统调试安装完成后，进行供暖系统的调试和测试。
检查电锅炉和供暖系统的运行状态，以及控制系统的工作是否正常。
如发现问题，请及时联系安装人员进行处理。
维护为了确保电锅炉供暖系统的正常运行和延长设备的使用寿命，需要进行定期的维护。
以下是一些常见的维护措施：1.定期清洁：定期清洁电锅炉和供暖系统中的管道和散热器，以去除积累的污垢和杂质。
保持供暖系统的畅通可以提高热能的传递效率，减少能源消耗。
电锅炉采暖方案范文
电锅炉采暖方案范文电锅炉采暖方案是一种利用电能作为能源的采暖设备，它通过电能转化为热能来供应室内的供暖需求。
相比于传统的锅炉采暖系统，电锅炉采暖系统具有环保、高效、安全等优点，逐渐得到了广泛应用。
下面将详细介绍电锅炉采暖方案的工作原理、适用范围、优缺点以及实施的注意事项。
电锅炉采暖方案的工作原理是通过电能加热锅炉中的水，使其达到设定的温度，然后通过管道输送到室内供热。
电锅炉的运行过程中，通过电能转化为热能，没有燃烧物质的参与，因此没有废气排放，实现了零污染的采暖效果。
电锅炉采暖方案适用于小型住宅、公寓、别墅等小区域的采暖需求。
它可以根据需要进行分区控制，实现按房间或按楼层分别设定不同的温度，以满足个性化的供热需求。
同时，电锅炉采暖系统可以与地暖系统、暖风系统等其他采暖设备相结合，提供更加舒适的室内环境。
与传统的锅炉采暖系统相比，电锅炉采暖方案具有诸多优点。
首先，电锅炉采暖系统无需燃料储藏，不需要管道输气，减少了占地面积，方便安装和维护。
其次，电锅炉采暖系统的热效率高，能量利用率提高，减少了能源的浪费。
此外，电锅炉采暖系统运行的过程中没有燃烧产生的废气，不会产生烟尘和有害物质的排放，对环境友好。
另外，电锅炉采暖系统操作简单，可以实现智能化控制，提高了使用的便利性。
然而，电锅炉采暖方案也存在一些缺点。
首先，电力在能源成本上较高，会增加采暖的经济负担。
其次，电力供应可能存在不稳定性，如停电等情况会影响到供暖效果。
此外，电锅炉采暖系统需要满足较大的功率需求，因此在电力接入的情况下，需要进行相应的改造工程。
在实施电锅炉采暖方案时，需要注意一些问题。
首先，应根据实际需求选择合适的电锅炉规格和功率，在满足供热需求的同时，尽量减少能源的浪费。
其次，需要确保电力供应的稳定性，可以考虑设置备用电源或与其他供电设备相互配合，以防止供暖中断。
另外，应定期检查电锅炉的运行状态和安全性能，及时发现并处理问题，确保供暖的正常运行。
酒店空调电锅炉畜热采暖方案
蓄热电锅炉采暖热水方案一、用户基本情况：用户有10000m2的宾馆需要供热，24小时供暖。
二、现行分时电费电价09：00～12：00 17：00～22：00 0.8087元/度08：00～09：00 12：00～17：00 0.5452元/度22：00～23：00 0.5452元/度23：00～08：00 0.3594元/度由以上分时电价得知，总耗电中低谷电使用越多，运行成本就越低。
三、供暖热力设备配置计算A.技术参数室内温度为18-21度. 室外计算温度-5度，每50kcal/h.m2日最大均时热负荷为：50kcal/h.m2×10000m2＝50×104 kcal/h 一、设计日逐时热负荷计算表。
二、电热锅炉选型根据以上计算表得知，用户一天总热负荷为1035×104 kcal/d考虑到宾馆用户，考虑住客率及上午退房等不同时使用率，按不同时使用率60％计算。
折算成电功率1035×0.6×11．6＝7203.6kw。
根据现行《蓄热式电热锅炉、蓄冷式空调用电管理办法》，电热锅炉需全量蓄热，因低谷有9个时间段，故电热锅炉可以选用7203/9＝800kw。
可以选择1台800kw的电蓄热锅炉。
非低谷时段的总热负荷为：607.5×104 kcal×0.6＝364.5×104 kcal，每立方水可以蓄热3．5×104 kcal 的热量（从60℃～95℃），故水箱容积(364.5×104 kcal)÷(3．5×104 kcal)＝104m3。
水箱选104m3的水箱即可。
由以上得知电热锅炉选用800kw，水箱选用104m3，就可以满足《苏北地区电网峰谷分时电价表》规定的“蓄热式电热锅炉”的电价要求。
四、全年采暖运行费用估算冬季供热时间为11月25日至来年3月5日，共100天,其中设计负荷日为20天,75%的设计负荷日为30天,50%的设计负荷日为30天,25%的设计负荷日为20天.(一)设计日100%逐时热负荷计算表。
电锅炉蓄热供暖方案

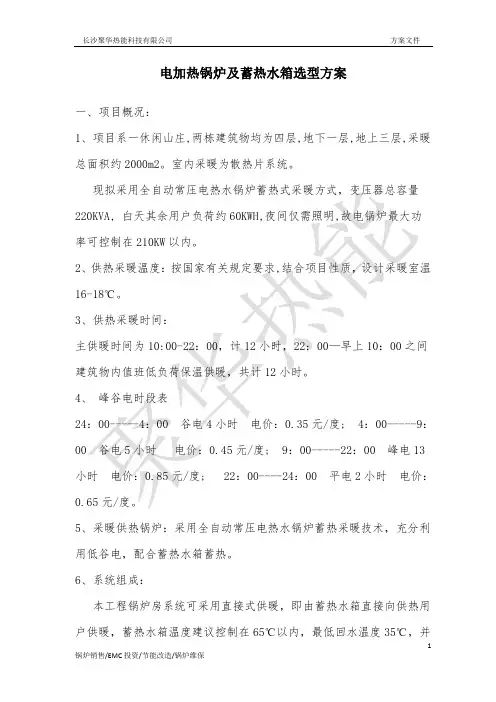

电加热锅炉及蓄热水箱选型方案一、项目概况：1、项目系一休闲山庄,两栋建筑物均为四层,地下一层,地上三层,采暖总面积约2000m2。
室内采暖为散热片系统。
现拟采用全自动常压电热水锅炉蓄热式采暖方式，变压器总容量220KVA, 白天其余用户负荷约60KWH,夜间仅需照明,故电锅炉最大功率可控制在210KW以内。
2、供热采暖温度：按国家有关规定要求,结合项目性质，设计采暖室温16-18℃。
3、供热采暖时间：主供暖时间为10:00-22：00，计12小时，22：00—早上10：00之间建筑物内值班低负荷保温供暖，共计12小时。
4、峰谷电时段表24：00-----4：00 谷电4小时电价：0.35元/度; 4：00-----9：00 谷电5小时电价：0.45元/度; 9：00-----22：00 峰电13小时电价：0.85元/度; 22：00----24：00 平电2小时电价：0.65元/度。
5、采暖供热锅炉：采用全自动常压电热水锅炉蓄热采暖技术，充分利用低谷电，配合蓄热水箱蓄热。
6、系统组成：本工程锅炉房系统可采用直接式供暖，即由蓄热水箱直接向供热用户供暖，蓄热水箱温度建议控制在65℃以内，最低回水温度35℃，并且将蓄热水箱分隔为两部分，以保证供暖效果在整个供暖时段的稳定。
二、系统供暖原则：采暖供热集中在10:00-22:00,计12小时,其他时段12小时相对供热要求低一点,因此，在供热时应实行多供10:00-22:00，其他时段仅进行保温供暖的原则。
三、运行方式：根据用户性质和供暖总面积较小的特点，采暖方案设计要做到在保证局部时段供暖质量的前提下，使其初投资和运行费达到一个最佳的组合，以达到最佳的技术经济比。
本方案运行方式：考虑到节省运行费用，本方案采用全低谷电9小时方案，在每个采暖日充分使用低谷电，少用或不用平电、避开高峰电并配合使用蓄热水箱的供热方式。
下面就这种情况计算锅炉的功率及蓄热水箱的容积。
电锅炉采暖方案

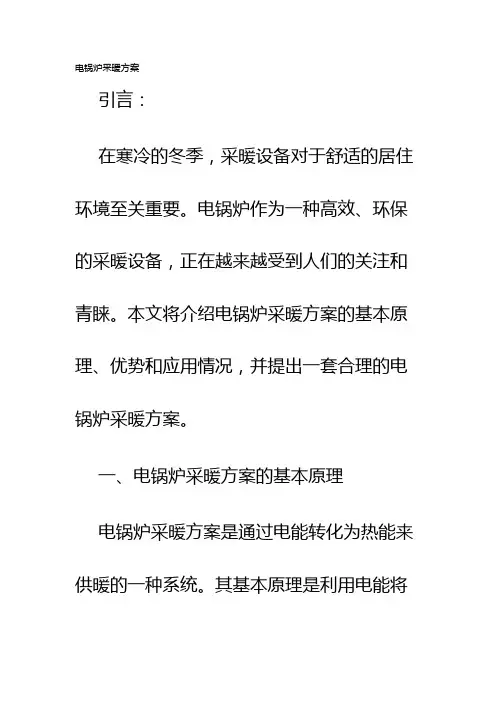

电锅炉采暖方案引言：在寒冷的冬季，采暖设备对于舒适的居住环境至关重要。
电锅炉作为一种高效、环保的采暖设备，正在越来越受到人们的关注和青睐。
本文将介绍电锅炉采暖方案的基本原理、优势和应用情况，并提出一套合理的电锅炉采暖方案。
一、电锅炉采暖方案的基本原理电锅炉采暖方案是通过电能转化为热能来供暖的一种系统。
其基本原理是利用电能将水加热至设定温度，然后通过管道将热水输送到各个采暖设备中进行供暖。
电锅炉采暖方案通常由以下几个主要组成部分构成：1. 电锅炉：电锅炉是电能转换为热能的核心设备，可以根据室内温度的变化自动调节出水温度。
2. 循环泵系统：循环泵系统用于将热水从电锅炉输送到各个采暖设备中，保持室内温度的稳定。
3. 采暖设备：采暖设备包括散热器、地暖、暖气片等，用于将热水的热量传递到室内环境中，提供温暖舒适的气候。
二、电锅炉采暖方案的优势与传统采暖方式相比，电锅炉采暖方案具有以下几点优势：1. 环保节能：电锅炉采暖方案没有烟尘、煤气和油烟的排放，没有地下管网泄漏和水污染的风险，无燃烧噪音和异味，非常环保。
2. 安全可靠：电锅炉采暖方案不会产生火灾和中毒的风险，设备运行稳定可靠，使用寿命长。
3. 易于安装维修：电锅炉采暖方案不需要建设燃气管道和储油罐，安装简便；维护保养成本低，使用方便。
4. 灵活性强：电锅炉采暖方案适用于不同类型的建筑物，可以根据需要进行灵活的布局和调整。
5. 温度控制精准：电锅炉采暖方案可以根据室内的温度需求进行精确的调节，保持室内温度的稳定和舒适。
三、电锅炉采暖方案的应用情况电锅炉采暖方案已经广泛应用于不同领域和场所，包括住宅、办公楼、商业建筑等。
1. 住宅领域：电锅炉采暖方案在住宅领域应用广泛，可以满足家庭的供暖需求。
由于电锅炉没有燃烧产物和噪音，非常适合居住环境。
2. 办公楼：电锅炉采暖方案在办公楼中也有应用，可以满足大面积供暖需求，并且使用方便、安全可靠。
3. 商业建筑：电锅炉采暖方案在商业建筑中的应用越来越多，如酒店、商场等，通过合理的布局和管道设计，可以实现整体供暖系统的高效运行。
电锅炉蓄能式供暖系统设计规范
电锅炉蓄能式供暖系统设计规范设计规范：电锅炉蓄能式供暖系统总则：为了规范电锅炉蓄能式供暖工程的设计和施工，本规范制定。
适用于电锅炉蓄能式供暖系统的设计、施工和验收。
在按本规范进行系统设计时，应符合国家现行的有关标准和规范的规定。
当有冲突时，以国家规范和标准为准。
系统综合设计：1.1 系统简介1.1.1 电锅炉蓄能式供暖系统工作原理电锅炉蓄能式供暖系统采用电锅炉为制热设备，利用供电电费峰谷差值，在供电谷值时段，开启电锅炉，加热热媒并储存在蓄能水箱中。
在供电高峰时段关闭电锅炉，由储存在蓄能水箱中的热水向采暖系统供热。
这种供暖方式可以使供电电网运行“削峰填谷”，充分利用廉价的低谷电价，达到经济运行的目的，同时取代燃煤锅炉，是最佳供暖方式之一。
1.1.2 电锅炉供暖的优越性1.1.2.1 电锅炉是真正的环保型绿色产品，具有无污染、无噪音等优点，这是燃煤、燃油及燃气锅炉无法比拟的。
1.1.2.2 电锅炉蓄能式供暖系统既能合理分配用电负荷、提高配电设备利用率，同时又充分利用低谷电价，节约运行费用，降低运行成本。
1.1.2.3 电锅炉蓄能式供暖系统中，锅炉本体体积小，结构简单、紧凑，占地面积小，不需要烟囱和燃料堆放场地，极大的节约锅炉房用地。
1.1.2.4 电锅炉蓄能式供暖系统自动化控制程度高，具有超温、过载、短路、漏电、缺水，缺相等六重自动保护功能，运行安全可靠，实现了机电一体化。
1.1.2.5 电锅炉具有高效、节能等优点。
其运行热效率达98%以上。
1.1.2.6 电锅炉可逐级加减负荷，调节过程平稳，控制精度高。
1.1.2.7 电锅炉蓄能式供暖系统适用范围广，可以满足各种环境及条件的需要，适用于宾馆、饭店、机关、学校、住宅等的取暖和洗浴。
1.1.3 电锅炉蓄能式供暖系统1.1.3.1 常压电锅炉原则上一般不作为蓄能式供暖系统的热力设备。
1.1.3.2 承压蓄能供暖系统示意图见图一。
本文介绍了电锅炉蓄能式供暖系统的设计规范和运行方式。
电采暖设计方案
电采暖供暖设计方案书目录一、工程概括与设计预算1.1 工程概括1.2 设计依据1.3 热负荷计算1.4方案设计配置及预算1.5 电地暖材料规格参数1.6 施工安装规范要求1.7 运行费用分析1.8 质保二、设计图纸（略）2.1 平面布置图2.2 电气系统图三、西峰WDD电锅炉介绍3.1 电锅炉产品介绍3.2 电采暖系统3.3 煤改电清洁供暖发展3.4 在中国市场部分业绩3.5 产品认证及3.6 电采暖优势1.1 工程概括项目名称：塔城高速公路检查站电采暖工程地址：新疆塔城冬天最低气温：零下20度要求室内温度：大于20度建筑面积：2000m²1.2 设计依据《民用建筑电气设计规范》 JGJ/T16-92《供配电系统设计规范》 GB50052-95《低压配电设计规范》 GB50054-95《高层民用建筑设计防火规范》 GB50045-95《电气装置安装工程施工及验收规范》GB50254-96…GB50259-96《发热电缆低温辐射供暖系统工程应用技术标准》《地面辐射供暖技术规范》JGJ142-2004,J365-20041.3 热负荷计算当地气温参数：冬季采暖室外计算温度：tw = - 20℃室内设计温度：tn = 21℃±2℃服务保温性能好围护结构的基本耗热量，应按下式计算：Q=αFK( tn - twn）其中：Q---围护结构的基本耗热量（W)，F---围护结构的面积（㎡），K---围护结构的传热系数[W/(㎡ *℃)]，tn-----采暖室内计算温度（ºC），twn----采暖室外计算温度（ºC），α---围护结构温差修正系数（朝向、门窗）。
计算按照1 平方所需基本耗热量：100w/m²1.4方案设计配置及预算WDD锅炉技术参数锅炉热功率：0.10MW/台锅炉电功率：100KW/台锅炉热效率：98.5%锅炉水容量：0.05T锅炉重量： 0.07T锅炉外形尺寸：1.3m×0.55m×0.8m锅炉参考采暖面积：1000m²/台电采暖WDD设备成套安装预算书注：1、锅炉总电功率100KW×2台=200KW2、循环泵电功率1KW3、总供热面积2000M²。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电锅炉供暖方案
、工程概况
供暖采用电热水锅炉采暖系统
二、参照标准、依据
1、蓄热式电锅炉房设计施工图集。
2、常压蓄热水箱。
三、系统工作原理
1、蓄热系统直接向采暖系统供热，简称直接供热。
直接供热在蓄热系统和采暖系统中不设热交换器，采暖系统中的循环水也回到蓄热水箱中。
由于直接供热系统中不设热交换器、补水泵、定压装置，减少了设备，锅炉房管道也较为简单。
2、谷电、平电、峰电时间段（以北京地区为例）
谷电时间：23：00~7：00共计8小时；平电时间：7：00~8：0011：00~18：00共计8小时；峰电时间：8：00~11：0018：00~23：00共计8小时
电锅炉蓄热式供暖系统的运行，全部使用谷电：
23: 00~7: 00开启电锅炉加热水箱中的水，加热至95C，向系统供热；
7：00~23：00 关闭电锅炉，由蓄热水箱向系统供热。
3、电网电价:
谷电0.21 元/度
平电0.52 元/ 度
峰电0.84 元/度
4、自控:
蓄热状态和供热状态，蓄热水箱中的热水温度不断的在变化。
但是锅炉房采暖供水温度却不能随蓄热水箱温度的变化而变化。
为使锅炉房采暖供水温度保持在设定范围内，采取有效的温度调控装置是必须的。
对直接供热的系统，采用合流三通阀来调控锅炉房采暖供水温
度。
淋浴系统出水管设温度自动控制阀。
5、蓄热式电锅炉房系统单独设置系统控制柜，系统控制柜一般应具备以下功能：
①控制蓄热箱是否达到蓄热温度。
②控制锅炉在23：00自动启动，7：00 达到蓄热温度后自动停炉。
③控制电动三通阀，调控锅炉房采暖供水温度。
④控制蓄热泵的启停，保证先启泵，后启炉，先停炉，后停泵。
6、电气部分：
①电锅炉的电源应由配电室直接供给，可用电缆或金属排输送。
②锅炉控制柜及系统控制柜宜单独设置在控制室内。
③所有设备外壳均应有可靠接地，接地电阻按有关要求执行。
四、设计参数
1、采暖系统：
采暖室外计算温度：-9C
采暖室内设计温度：20~22C
建筑物总耗热量：350KW
设计采暖天数：120天
采暖系统总阻力：60Kpa
2、淋浴系统按同时开启20个水龙头，开放时间每天2 小时计算。
五、设备造型及运行方案
根据需方实际情况，采用全谷电、谷+平的方式。
全谷电：选一台900KW 的锅炉，水箱容积为100m3。
谷+平：选一台45KW的锅炉，水箱容积为8m3。
六、产品技术参数及性能
1、产品技术参数：电热锅炉1 电热锅炉2
电功率：900KW电功率：45KW
输出热量：74万大卡输出热量：3.6万大卡蓄热水箱水温度：95C蓄热水箱水温度：65C 2、电控部分性能：
a.电锅炉配备先进的智能PLC电脑控制器，能实现自动监测运行工况，自动调节温度，定时开启电锅炉，故障时自动报警、操作简单、可无人值守运行。
b.机组可实现超温、超压、缺水、缺相、过流、短路、漏电等保护功能。
c.机组设有炉水温度指示、运行电流指示、电源电压指示。
d.机组可自动补水、自动设温、自动定时运行。
七、蓄热水箱
1、100m3
水箱：
蓄热水箱主材为6-8mm 厚热轧钢板加肋现场焊接，除锈后，内涂防锈漆。
外保温材料为玻璃棉，厚80-100m m,保护层为镀锌钢板或折型彩板。
蓄热
水箱内设竖向和环向配水管，充分利用热水梯度，最大限度发挥水箱容积。
2、8m3
水箱：
8m3
水箱主材为4-6mm 不锈钢板加肋现场焊接，外保温材料为玻璃棉，厚80mm,保温层为彩板。
八、运行费用估算
1、全谷电（供暖）
每天900KWA 8hx 0.21元/kcal h=1512元
每年1512 元X 12天X 75%=13608元
2、谷+平（洗浴）
每天45KVX 1hX 0.21元/kcal h+45KVX 1hX 0.52元/kcal h=32.85元。
