滤波器种类及用法
滤波器在自动化控制系统中的应用
滤波器在自动化控制系统中的应用自动化控制系统是现代工业生产中不可或缺的组成部分。
为了确保系统的稳定性和可靠性，滤波器成为自动化控制系统中重要的组件之一。
本文将介绍滤波器的基本原理、种类以及在自动化控制系统中的应用。
一、滤波器的基本原理滤波器是一种电子设备，用于改变信号的频率特性。
它通过选择性地传递或阻断不同频率的信号，以达到去除噪声、衰减干扰、提高信号质量的目的。
滤波器的基本原理基于信号的频率和幅度特性，根据不同的滤波特性可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
二、滤波器的种类根据滤波器的工作原理和电路结构，常见的滤波器种类包括：1. RC滤波器：由电阻和电容构成，适用于低频信号的滤波。
2. LC滤波器：由电感和电容构成，适用于高频信号的滤波。
3. 活性滤波器：基于放大器的反馈原理，包括RC活性滤波器和LC 活性滤波器。
4. 数字滤波器：利用数字信号处理技术实现的滤波器，包括有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。
5. 其他特殊滤波器：如陷波器、倍频器等。
三、滤波器在自动化控制系统中的应用滤波器在自动化控制系统中起到了重要的作用，其应用包括：1. 信号处理与增强：自动化控制系统中的传感器常常受到来自电源、电机等部件的噪声干扰。
通过添加适当的滤波器，可以有效地去除噪声，提高传感器的测量准确性和信号质量。
2. 控制系统稳定性：在自动化控制系统中，存在着信号干扰和噪声。
这些干扰和噪声会对控制系统的稳定性和精度造成影响。
利用滤波器可以衰减这些干扰信号，提高系统的稳定性和抗干扰能力。
3. 通信与传输：在自动化控制系统中，信号的传输和通信是不可或缺的环节。
而信号传输中会受到多种因素的影响，如衰减、干扰等。
通过使用适当的滤波器，可以提高信号的传输质量，减少干扰对信号的影响，保证通信的稳定性。
4. 电源管理与净化：在自动化控制系统中，电源的稳定性对系统的正常运行至关重要。
滤波器可以对电源信号进行稳压和净化处理，保证系统的供电质量，减少电压波动和纹波。
什么是滤波器及其分类
什么是滤波器及其分类滤波器是一种用于处理信号的电子设备或电路，它可以通过改变信号的频率特性来实现信号的滤波作用。
滤波器的分类主要根据其频率特性、传递函数或滤波方式等方面进行。
下面将详细介绍滤波器的分类。
一、基本滤波器分类1. 低通滤波器（Low-Pass Filter，LPF）低通滤波器主要用于通过滤除高于截止频率的信号成分，而保留低于截止频率的信号成分。
它常用于去除高频噪音，使信号更加平滑。
2. 高通滤波器（High-Pass Filter，HPF）高通滤波器主要用于通过滤除低于截止频率的信号成分，而保留高于截止频率的信号成分。
它常用于去除低频杂音，提取出信号的高频部分。
3. 带通滤波器（Band-Pass Filter，BPF）带通滤波器主要用于通过滤除低于截止频率和高于截止频率的信号成分，而保留在截止频率范围内的信号成分。
它常用于对特定频带的信号进行提取和处理。
4. 带阻滤波器（Band-Stop Filter，BSF）带阻滤波器主要用于通过滤除在截止频率范围内的信号成分，而保留低于和高于截止频率范围的信号成分。
它常用于去除特定频带的干扰信号。
二、进一步分类1. 无源滤波器和有源滤波器无源滤波器是指由被动元件（如电阻、电容、电感）构成的滤波器，它不能放大信号。
有源滤波器是指由有源元件（如晶体管、运算放大器）与被动元件相组合构成的滤波器，它可以放大信号。
2. 数字滤波器和模拟滤波器数字滤波器是指基于数字信号处理技术实现的滤波器，它对信号进行采样和离散化处理。
模拟滤波器是指直接对连续信号进行滤波处理的滤波器。
3. 激励响应滤波器和无限冲激响应滤波器激励响应滤波器是指根据滤波器被激励时的响应特性进行分类。
无限冲激响应滤波器是指滤波器的冲激响应为无限长序列的滤波器。
总结滤波器是一种用于调节信号频率特性的重要电子设备或电路。
根据滤波器的频率特性、传递函数或滤波方式的不同，可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

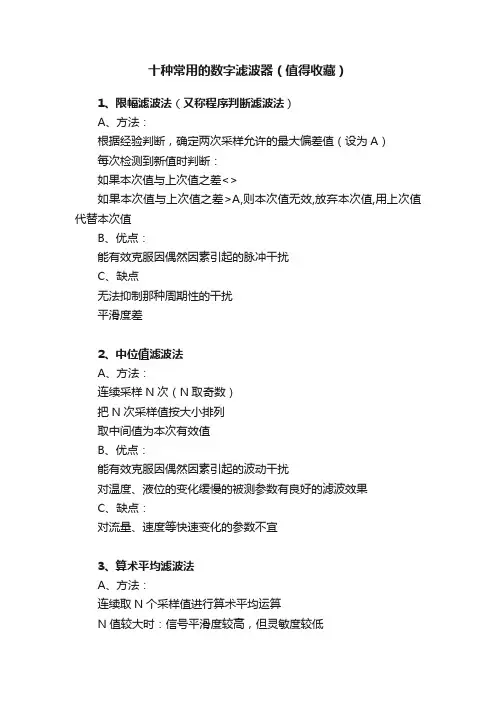

十种常用的数字滤波器（值得收藏）
十种常用的数字滤波器（值得收藏）1、限幅滤波法（又称程序判断滤波法）A、方法：根据经验判断，确定两次采样允许的最大偏差值（设为A）每次检测到新值时判断：如果本次值与上次值之差<>如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值B、优点：能有效克服因偶然因素引起的脉冲干扰C、缺点无法抑制那种周期性的干扰平滑度差2、中位值滤波法A、方法：连续采样N次（N取奇数）把N次采样值按大小排列取中间值为本次有效值B、优点：能有效克服因偶然因素引起的波动干扰对温度、液位的变化缓慢的被测参数有良好的滤波效果C、缺点：对流量、速度等快速变化的参数不宜3、算术平均滤波法A、方法：连续取N个采样值进行算术平均运算N值较大时：信号平滑度较高，但灵敏度较低N值较小时：信号平滑度较低，但灵敏度较高N值的选取：一般流量，N=12；压力：N=4B、优点：适用于对一般具有随机干扰的信号进行滤波这样信号的特点是有一个平均值，信号在某一数值范围附近上下波动C、缺点：对于测量速度较慢或要求数据计算速度较快的实时控制不适用比较浪费RAM4、递推平均滤波法（又称滑动平均滤波法）A、方法：把连续取N个采样值看成一个队列队列的长度固定为N每次采样到一个新数据放入队尾,并扔掉原来队首的一次数据.(先进先出原则)把队列中的N个数据进行算术平均运算,就可获得新的滤波结果N值的选取：流量，N=12；压力：N=4；液面，N=4~12；温度，N=1~4B、优点：对周期性干扰有良好的抑制作用，平滑度高适用于高频振荡的系统C、缺点：灵敏度低对偶然出现的脉冲性干扰的抑制作用较差不易消除由于脉冲干扰所引起的采样值偏差不适用于脉冲干扰比较严重的场合比较浪费RAM5、中位值平均滤波法（又称防脉冲干扰平均滤波法）A、方法：相当于“中位值滤波法”+“算术平均滤波法”连续采样N个数据，去掉一个最大值和一个最小值然后计算N-2个数据的算术平均值N值的选取：3~14B、优点：融合了两种滤波法的优点对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差C、缺点：测量速度较慢，和算术平均滤波法一样比较浪费RAM6、限幅平均滤波法A、方法：相当于“限幅滤波法”+“递推平均滤波法”每次采样到的新数据先进行限幅处理，再送入队列进行递推平均滤波处理B、优点：融合了两种滤波法的优点对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差C、缺点：比较浪费RAM7、一阶滞后滤波法A、方法：取a=0~1本次滤波结果=（1-a）*本次采样值+a*上次滤波结果B、优点：对周期性干扰具有良好的抑制作用适用于波动频率较高的场合C、缺点：相位滞后，灵敏度低滞后程度取决于a值大小不能消除滤波频率高于采样频率的1/2的干扰信号8、加权递推平均滤波法A、方法：是对递推平均滤波法的改进，即不同时刻的数据加以不同的权通常是，越接近现时刻的数据，权取得越大。
电路中的滤波器了解滤波器的种类和应用领域
电路中的滤波器了解滤波器的种类和应用领域电路中的滤波器——了解滤波器的种类和应用领域滤波器是一种常见的电路元件，用于过滤电路中的信号，使得特定频率范围内的信号通过，而削弱或排除其他频率范围的信号。
滤波器在电子设备和通信系统中具有广泛的应用。
本文将介绍滤波器的种类和应用领域。
一、低通滤波器低通滤波器允许低于截止频率的信号通过，而削弱高于截止频率的信号。
其频率特性曲线被称为“低通滤波特性”。
低通滤波器常用于音频放大器、功放、音响系统等设备中，以去除高频噪声，使音频信号更加纯净。
二、高通滤波器高通滤波器允许高于截止频率的信号通过，而削弱低于截止频率的信号。
其频率特性曲线被称为“高通滤波特性”。
高通滤波器常用于扬声器系统、无线通信系统中，以去除低频噪声，增强高频信号的传输。
三、带通滤波器带通滤波器允许特定频率范围内的信号通过，而削弱其他频率范围的信号。
其频率特性曲线呈现出中间一段较高的增益区域，被称为“带通滤波特性”。
带通滤波器常用于无线电接收器、音频设备等，以选择性地提取特定频率范围内的信号。
四、带阻滤波器带阻滤波器允许特定频率范围外的信号通过，而削弱特定频率范围内的信号。
其频率特性曲线呈现出中间一段较低的增益区域，被称为“带阻滤波特性”。
带阻滤波器常用于无线电发射器、噪声干扰抑制等场合，以削弱或屏蔽特定频率范围内的干扰信号。
五、应用领域1.音频设备领域：滤波器在音频设备中起到重要作用。
通过低通滤波器，可以削弱或排除音频信号中的高频噪声，提高音质；通过高通滤波器，可以削弱或排除低频噪声，增强高频信号的传输。
2.无线通信系统：滤波器用于调制和解调电路中，以去除频域外的干扰信号。
例如，在收音机中使用带通滤波器选择性地接收特定频率范围内的广播信号。
3.电源滤波：滤波器常用于电源供应中，以去除电源信号中的纹波（AC信号），保证电源的稳定性和纯净性。
4.图像处理：在图像处理中，滤波器用于增强或削弱特定频率的图像信号。
滤波器种类作用原理
滤波器种类作用原理滤波器是一种电子电路，它可以根据频率的不同，选择性地通过或抑制电路中的信号。
根据作用原理和种类的不同，滤波器可以分为多种类型。
1. 低通滤波器（Low-pass filter）低通滤波器是一种能够通过较低频率信号而抑制高频信号的滤波器。
它的作用是削弱或过滤掉输入信号中高于截止频率的频率分量。
低通滤波器广泛应用于音频和通信领域，常用于去除高频噪声。
2. 高通滤波器（High-pass filter）高通滤波器是一种能够通过较高频率信号而抑制低频信号的滤波器。
它的作用是削弱或过滤掉输入信号中低于截止频率的频率分量。
高通滤波器常用于音频和通信领域，常用于削弱或滤除低频噪声。
3. 带通滤波器（Band-pass filter）带通滤波器是一种能够通过一些频率范围内的信号而抑制其他频率范围内的信号的滤波器。
它的作用是只允许通过滤波器中选择的中心频率附近的频率分量，同时抑制其他频率范围的信号。
带通滤波器常用于音频、无线通信和图像处理等领域。
4. 带阻滤波器（Band-stop filter）带阻滤波器是一种能够通过除了一些频率范围内的信号外的其他信号的滤波器。
它的作用是削弱或完全抑制一些频率范围内的信号，同时允许通过其他频率范围的信号。
带阻滤波器常用于音频、无线通信和图像处理等领域。
5. 陷波滤波器（Notch filter）陷波滤波器是一种能够抑制特定频率的信号，但对其他频率相对较不敏感的滤波器。
它的作用是在滤波器的中心频率处产生一个深度抑制的窄带，用于削弱或滤除特定的干扰信号。
陷波滤波器常用于音频、无线通信和图像处理等领域。
滤波器的原理基于信号的频率特性，利用电子器件的非线性特性或通过设计合适的电路，选择性地通过或抑制输入信号中不同频率的分量。
常见的滤波器电路包括电容、电感和电阻等元件的组合。
通过调整元件的数值、组合方式和连接方式，可以实现不同类型的滤波器。
滤波器的工作原理可以根据其类型细分为不同的方法，例如使用RC电路或LC电路来实现滤波效果。
了解滤波器的种类和工作原理
了解滤波器的种类和工作原理滤波器是一种用于信号处理和电子通信中的重要设备。
它能够通过不同的工作原理对信号进行筛选和调整，以满足特定的需求。
本文将介绍滤波器的种类和工作原理。
一、低通滤波器低通滤波器是一种常见的滤波器类型，其主要作用是通过允许低频信号通过，而阻断高频信号。
这种滤波器可以用于音频处理、图像处理以及信号传输等领域。
低通滤波器的工作原理是利用电容和电感的相互作用，将高频成分分离并滤除。
二、高通滤波器高通滤波器与低通滤波器相反，它能够通过高频信号，并阻断低频信号。
在音频系统中，高通滤波器常用于消除低频杂音和低频噪声。
高通滤波器的工作原理是利用电容和电感的组合，将低频成分滤除。
三、带通滤波器带通滤波器是一种能够选择一定频率范围内信号的滤波器。
它可以同时阻断低频和高频信号，只允许中间频率范围的信号通过。
带通滤波器广泛应用于无线通信、雷达系统以及音频设备等领域。
它的工作原理是通过组合低通滤波器和高通滤波器来实现对频率的选择性。
四、带阻滤波器带阻滤波器是一种能够阻断一定频率范围内信号的滤波器。
它与带通滤波器相反，只允许低频和高频信号通过，而阻断中间频率范围的信号。
带阻滤波器被广泛应用于抑制特定频率的干扰信号和噪声。
其工作原理是通过将低通滤波器和高通滤波器串联，实现对特定频率范围的阻断。
五、数字滤波器数字滤波器是一种基于数字信号处理的滤波器。
与模拟滤波器相比，数字滤波器具有更好的灵活性和可调性。
它可以通过对数字信号进行采样和离散处理来实现滤波效果。
数字滤波器广泛应用于音频处理、图像处理、无线通信等领域。
六、激励响应滤波器激励响应滤波器是一种通过输入激励信号和滤波器的单位冲激响应来实现滤波效果的滤波器。
它根据不同的输入激励信号形状和滤波器响应特性，可以实现各种滤波效果，如低通、高通、带通和带阻等。
七、滤波器工作原理滤波器的工作原理基于信号的频率分量和滤波器的频率响应特性之间的相互作用。
当信号经过滤波器时，滤波器会根据其特定的频率响应特性对信号的各个频率分量进行加权调整或滤除，从而实现对信号频谱的调整或筛选。
滤波器技术及应用
滤波器技术及应用一、滤波器滤波器的基本用途是选择信号和抑制干扰，为实现这两大功能而设计的网络称为滤波器。
常按功用把滤波器分为信号选择滤波器和电磁干扰滤波器两大类。
信号选择是以有效去除不需要的信号分量，同时是对被选择信号的幅度相位影响到最小为目的；电磁干扰滤波器是以能够有效抑制电磁干扰为目标。
它们的特点如下：（1）信号滤波器，要求它在应用的频率范围内得到完善的匹配阻抗，使传输的信号没有传输损耗或只有小的损耗。
但对于电源滤波器，则要求在抑制的电磁干扰信号频率范围内实现最大的失配，使需要抑制的电磁干扰信号受到最大的衰减。
这是两种滤波器的最本质的区别，因此，使用在电源线上的电磁干扰滤波器总是在阻抗失配状态下工作的。
（2）电磁干扰频谱很宽，从低频到超高频都存在电磁干扰能量，所以滤波器元器件在这个频率范围内高频特性显得十分复杂，难以用元器件的等效集总参数来表示滤波器的高频特性。
（3）电磁干扰滤波器在阻带范围内应有足够的衰减量，把传导干扰电平抑制到规定范围内。
（4）电磁干扰滤波器对传输的有用信号或电源工作电流的损耗应降低到最低程度。
一般滤波器按照对不需要的信号能量的抑制方式又可分为反射式和吸收式：反射式滤波器的工作原理是将不需要的频率分量反射回信号源或干扰源，而让需要的频率分量通过滤波器进入接收电路，以达到选择或抑制目的。
一般LC滤波器属于反射式滤波器，其缺点是当它和信号源不匹配时，一部分有用能量会被反射回信号源，导致干扰电平增加。
为拓宽抑制带宽，在电磁干扰滤波器中有一类吸收式滤波器，能使有用信号有效地通过，不需要的干扰能量则转化为热能。
吸收式滤波器又各损耗滤波器，一般做成介质传输线形式，所用介质是铁氧体或其他损耗材料，铁氧体在交变磁场作用下会产生涡流损耗、磁滞损耗和剩余损耗，这类损耗随磁场频率的升高而增加。
损耗滤波器就是利用这一特性消耗掉不需要的传输信号的干扰分量。
滤波器按频率特性可分为高通滤波器、低通滤波器、带通滤波器和带阻滤波器等。
滤波器的基本知识
滤波器的基本知识滤波器的基本知识一、滤波器的功能和类型1、功能：滤波器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和分离各种不同信号的功能。
2、类型：按处理信号形式分：模拟滤波器和数字滤波器按功能分：低通、高通、带通、带阻按电路组成分：LC无源、RC无源、由特殊元件构成的无源滤波器、RC有源滤波器按传递函数的微分方程阶数分：一阶、二阶、高阶二、模拟滤波器的传递函数与频率特性（一）模拟滤波器的传递函数模拟滤波电路的特性可由传递函数来描述。
传递函数是输出与输入信号电压或电流拉氏变换之比。
经分析，任意个互相隔离的线性网络级联后，总的传递函数等于各网络传递函数的乘积。
这样，任何复杂的滤波网络，可由若干简单的一阶与二阶滤波电路级联构成。
（二）模拟滤波器的频率特性模拟滤波器的传递函数H(s)表达了滤波器的输入与输出间的传递关系。
若滤波器的输入信号Ui是角频率为w的单位信号，滤波器的输出Uo(jw)=H(jw)表达了在单位信号输入情况下的输出信号随频率变化的关系，称为滤波器的频率特性函数，简称频率特性。
频率特性H(jw)是一个复函数，其幅值A(w)称为幅频特性，其幅角∮(w)表示输出信号的相位相对于输入信号相位的变化，称为相频特性。
（三）滤波器的主要特性指标1、特征频率：)为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。
π①通带截频f p=wp/(2)为阻带与过渡带边界点的频率，在该点信号衰耗(增益的倒数)下降到一人为规定的下限。
π②阻带截频fr=wr/(2)为信号功率衰减到1/2(约3dB)时的频率，在很多情况下，常以fc 作为通带或阻带截频。
π③转折频率fc=wc/(2)为电路没有损耗时，滤波器的谐振频率，复杂电路往往有多个固有频率。
π④固有频率f0=w 0/(22、增益与衰耗滤波器在通带内的增益并非常数。
①对低通滤波器通带增益Kp一般指w=0时的增益；高通指w→∞时的增益；带通则指中心频率处的增益。
