基础接地焊接技术交底
发底人
接受人
3、接地焊接施工中，应采用不小于￠10圆钢跨焊，焊接长度大于6D，严禁交叉搭接，保证焊接面积；
4、检测点安装：按图纸距室外地坪50cm预留检测点以供测试，用-40mm*4扁钢连接柱内作引下线的钢筋，用电焊不小于三面焊接将扁钢引至接线盒内，待工程完工盖上盒盖封堵，盒盖紧贴墙面；
5、接地装置的焊接采用搭接焊，搭接长度符合规范要求：
7、本工程按设计说明要求设均压环，并将均压环与避雷引下线钢筋做可靠连接，并按设计要求，将金属物或金属门窗与均压环做可靠连接。
8、安全文明施工：
1、不准从正在起吊、运吊中的物件下通过、施工；
2、使用电焊作业前必须办理动火审批手续，作业时将周边易燃物体清理干净，在作业周边准备好灭火器，并有专人看护；
3、安装施工人员进入施工现场后必须戴好安全帽，系好安全绳，禁止酒后上岗。
技 术 交 底 记 录
DQ-001
工程名称
施工单位
交底部位
基础接地
交底日期
交底提要：基础筏板钢筋做接地基础焊接；避雷引下线、均压环焊接；安全文明施工；
1、施工工艺：
检查定位→搭接桩基或底板钢筋→搭接地底板与柱子钢筋→设置检测点并标记引出钢筋→隐蔽检查→基础完工测接地电阻→检查验收
2、利用结构承台内至少两根不小于￠16主钢筋焊接成闭合的电气回路，焊接处焊缝应饱满，并有足够的机械强度，不得有夹渣、咬肉、虚焊、气孔等缺陷；
1、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
2、圆钢与扁钢搭接为圆钢直径的6倍，双面于三面施焊。
6、利用混凝土结构的柱钢筋作引下线，在钢筋绑扎后，按施工图要求，对钢筋绑扎或连接情况进行定位确定；利用混凝土柱钢筋作引下线应采用两根不小于￠16的主筋，并对作为引下线的钢筋上下作好标记。
基础接地施工技术交底
建设单位
施工单位
工程名称
工程数量
施工班组
安装
工程编号
计划完成日期
年月日
交底人（签字）
交底部位
交底日期
年月日
接收人（签字）
1.质量标准及执行规程规范：
《工程建设标准强制性条文-房屋建筑部分》-2002年版
《建筑电气施工质量验收规范》GB50303-2002
《建筑工程施工质量验收统一标准》GB50300-2001
2.安全操作事项：
注意用电安全。操作高度超过2米时应按高处作业进行安全防护。各种机械操作、使用必须由经过培训的机械操作人员进行操作。
3.操作要点及技术措施：
1．利用柱内两根对角主筋作接地体，上接避雷带，下与接地装置焊接，并与基础梁、柱相关接地钢筋跨接；
2．利用基础梁底层外侧两根主筋通长焊接作接地极；并通周焊通成环网。
6．跨接线采用φ12圆钢。
7．搭接长度：扁钢为≥2b三面焊、圆钢为≥6d双面焊、圆钢与扁钢为≥6d双面焊（无条件双面焊则单面焊≥6d）；8．各配电箱接地分别用25×4和-40×4镀锌扁钢引焊与接地体连接。
9．接地线利用桩基内四根主筋与地梁底二主筋焊接，做法详协96D501/7。
10．其它问题详见施工设计图、有关国标图及现行施工规范
4.其他注意事项：
记录：年月日
施工技术交底记录
建设单位
施工单位
工程名称
工程数量
施工班组
安装
工程编号
计划完成日期
年月日
交底人（签字）
交底部位
交底日期
年月日
接收人（签字）
1.质量标准及执行规程规范：
《工程建设标准强制性条文-房屋建筑部分》-2002年版

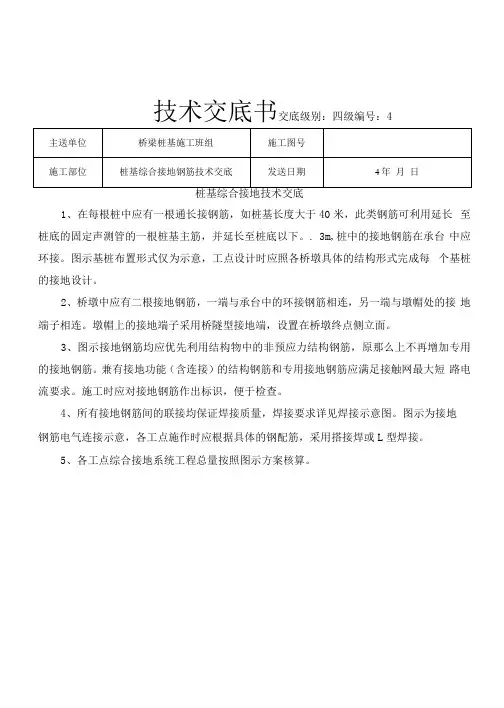

桩基综合接地技术交底
技术交底书交底级别：四级编号：4
桩基综合接地技术交底
1、在每根桩中应有一根通长接钢筋，如桩基长度大于40米，此类钢筋可利用延长至桩底的固定声测管的一根桩基主筋，并延长至桩底以下。
. 3m,桩中的接地钢筋在承台中应环接。
图示基桩布置形式仅为示意，工点设计时应照各桥墩具体的结构形式完成每个基桩的接地设计。
2、桥墩中应有二根接地钢筋，一端与承台中的环接钢筋相连，另一端与墩帽处的接地端子相连。
墩帽上的接地端子采用桥隧型接地端，设置在桥墩终点侧立面。
3、图示接地钢筋均应优先利用结构物中的非预应力结构钢筋，原那么上不再增加专用的接地钢筋。
兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足接触网最大短路电流要求。
施工时应对接地钢筋作出标识，便于检查。
4、所有接地钢筋间的联接均保证焊接质量，焊接要求详见焊接示意图。
图示为接地
钢筋电气连接示意，各工点施作时应根据具体的钢配筋，采用搭接焊或L型焊接。
5、各工点综合接地系统工程总量按照图示方案核算。
技术交底签收记录表
说明：1、本表除列表名称外，其余手签；2、技术交底交至作业班组或多人签收时采用本表记录。
铁路路基综合接地施工技术交底 secret
铁路路基综合接地施工技术交底 secret 铁路路基综合接地施工技术交底-secret路基综合接地施工技术交底建设单位名称工程项目名称施工单位名称分部分项名称一、编制依据（1）铁路综合接地系统通号（2021）9301（2）铁道部《关于印发（2021年铁路工程建设标准编制计划）的通知》（铁建设函（2021）1374号）（3）铁道部经济规划研究院《关于委托编制2021年铁路工程建设标准及标准设计的函》（经规计财函（2021）8号）二、编制原则1.距离接触网带电体5m范围以内的金属构件和需要接地的设施、设备应接入综合接地系统。
2.综合接地系统是由贯通地线、接地装置及引接线等构成。
3.在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的电阻不应大于1ω。
4．贯通地线的选用应耐腐蚀并符合环保要求，环保性能满足国家有关规定。
三．路基综合接地技术要求1.路基地段的贯通地线、分支引接线的埋设应与路基工程同步实施。
全线上、下行每侧贯通一根地线。
贯通地线及各种引接线均采用铜截面为35mm2的耐腐蚀并符合环保要求的接地铜缆。
2.路基地段贯通地线埋设（1）一般路基地段沿线路两侧各设一根贯通地线，位于通信信号电缆槽外侧内壁正下方的基床底层中，接地极充分利用接触网支柱基础。
（2）路堤、土质及软质岩路堑地段的贯通地线埋深距基床底层顶面-30―-40cm处，路基填筑并压实至高于贯通地线埋设深度60mm的同时，预留出60mm深、宽度略大于贯通地线直径的小槽，先向小槽内回填40mm粒径不大于5mm的土壤，埋设贯通地线，在回填40mm粒径不大于向莆铁路公司路基工程交底人接受交底人记录人交底日期2021年5月1日5mm的土壤应手动压实。
人工压实后，必须将粒径不小于100mm且不大于5mm的土壤覆盖在小沟槽上方，才能进行正常的路基填筑和机械压实；在硬岩路堑地段切割安装电缆槽时，同时切割一个0.2m*0.2m的小槽，穿地线，槽内回填细粒土，人工夯实。
防雷引下线、等电位焊接技术交底
：
编制人
交底人
审核
三、操作工艺
1、自然基础接地体安装
①利用底板钢筋做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。
2、接地体核验
接地体安装完毕后，应及时请质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土或者浇砼，最后，应摇测接地电阻。并做好记录。
3、等电位联结
①等电位联结内各联结导体间连接可采用焊接，也可采用螺栓连接。等电位端子箱内应采用螺栓连接，以便于进行定期检测。
②等电位联结线可采用BV-4mm2塑铜线穿管暗敷设，也可采用-25x4镀锌扁钢或Φ8镀锌圆钢暗敷设，等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。
按照设计图纸在厨房、卫生间相应位置设置局部等电位端子箱，端子箱通过等电位联结线与电气竖井内等电位联结干线或避雷引下线连接。厨房、卫生间内金属地漏、下水管道等设备通过等电位联结线与局部等电位端子箱连接。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。
防雷引下线、等电位焊接技术交底
等电位焊接技术交底
等电位焊接技术交底
交底依据
行业规范
工程名称
交底日期
施工单位
分项工程名称
等电位焊接
交底内容：
一、施工准备
（一）作业条件
1、接地体安装：
利用底板及构造柱主钢筋焊接镀锌扁铁做等电位接地体
二、质量要求
1、主控项目
①利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

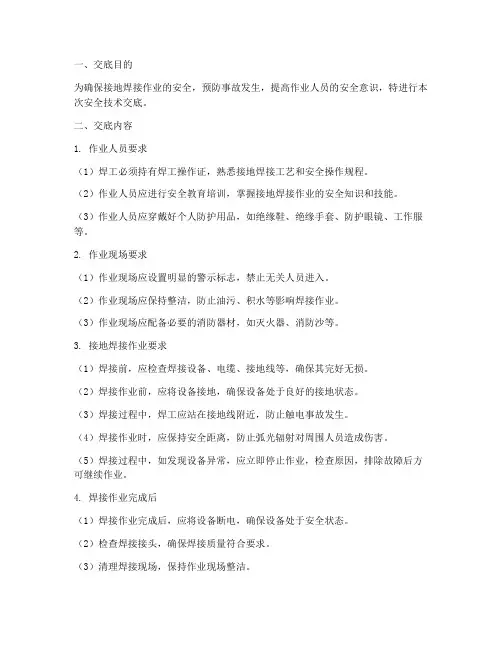

接地焊接安全技术交底模板
一、交底目的为确保接地焊接作业的安全，预防事故发生，提高作业人员的安全意识，特进行本次安全技术交底。
二、交底内容1. 作业人员要求（1）焊工必须持有焊工操作证，熟悉接地焊接工艺和安全操作规程。
（2）作业人员应进行安全教育培训，掌握接地焊接作业的安全知识和技能。
（3）作业人员应穿戴好个人防护用品，如绝缘鞋、绝缘手套、防护眼镜、工作服等。
2. 作业现场要求（1）作业现场应设置明显的警示标志，禁止无关人员进入。
（2）作业现场应保持整洁，防止油污、积水等影响焊接作业。
（3）作业现场应配备必要的消防器材，如灭火器、消防沙等。
3. 接地焊接作业要求（1）焊接前，应检查焊接设备、电缆、接地线等，确保其完好无损。
（2）焊接作业前，应将设备接地，确保设备处于良好的接地状态。
（3）焊接过程中，焊工应站在接地线附近，防止触电事故发生。
（4）焊接作业时，应保持安全距离，防止弧光辐射对周围人员造成伤害。
（5）焊接过程中，如发现设备异常，应立即停止作业，检查原因，排除故障后方可继续作业。
4. 焊接作业完成后（1）焊接作业完成后，应将设备断电，确保设备处于安全状态。
（2）检查焊接接头，确保焊接质量符合要求。
（3）清理焊接现场，保持作业现场整洁。
三、安全注意事项1. 严禁在潮湿、积水的环境中进行接地焊接作业。
2. 严禁在没有接地线的情况下进行接地焊接作业。
3. 严禁在未穿戴好个人防护用品的情况下进行接地焊接作业。
4. 严禁在焊接过程中擅自离开作业现场。
5. 严禁在作业现场吸烟、饮酒。
四、应急处理措施1. 发现触电事故时，应立即切断电源，迅速采取急救措施，并及时报告上级。
2. 发生火灾时，应立即使用灭火器、消防沙等进行灭火，并迅速撤离现场。
3. 发生其他安全事故时，应立即采取措施，防止事故扩大，并及时报告上级。
五、总结本次安全技术交底旨在提高接地焊接作业人员的安全意识，预防事故发生。
请全体作业人员认真学习并严格遵守安全技术操作规程，确保接地焊接作业的安全。
基础接地及防雷引下线焊接技术交底
技术交底记录编号电气--004表C2-2-1工程名称援尼日尔综合医院工程交底日期施工单位北京城建集团有限责任公司分项工程名称建筑电气交底提要基础接地体及防雷引下线焊接交底内容：一、施工准备：1、作业条件：结构钢筋绑扎完毕。
2、材料：圆钢、镀锌扁钢、油漆（白色）、防锈漆、电焊条等。
3、工机具：钢筋调直机、电焊机、钢锯及锯条、毛刷等。
二、工艺操作：1.接地装置：将建筑物基础梁（顶标高-1.000）内的两根主筋焊接成网，并将基础梁主筋与框架柱内的两根主筋及承台基础内钢筋网通常焊接组成基础接地网,注意接地体过建筑物伸缩缝时采用￠12热镀锌圆钢做半圆形跨接焊。
2.引下线：利用建筑物结构柱内的两根不小于Ф16主筋通长焊接作为引下线，上端与接闪带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。
防雷引下线用白油漆作好标记。
在室外地面下1米引出一根—40×4的镀锌扁钢伸出室外，镀锌扁钢预留长度为2米，甩出室外散水，距外墙皮距离不小于1米。
各测试点高度距室外地坪500mm，预埋（—60×6，L=100mm）连接板，并做标志。
引下线及测试点数量、位置见各单体防雷接地基础平面图。
3. 总等电位引下线：采用—50×5热镀锌扁钢，下端与接地极焊接，在进线间（配电房）地面上0.3米处引出后在室内用—50×5热镀锌扁钢沿墙做一圈接地，并设MEB端子箱。
各总等电位引下线位置见各单体防雷接地基础平面图。
4.电管井用、弱电机房接地引下线：采用—40×4热镀锌扁钢，下端与接地极焊接，进管井后垂直引上每层与LEB连接，数量、位置见各单体防雷接地基础平面图。
5.电梯机房用接地引下线：利用结构柱内两根主筋通长互相焊接并在电梯井道内距地0.3米处预留接地连接板，供电梯导轨等接地用，同时引上至电梯机房，在机房地面上0.3米处引出后用用—40×4热镀锌扁钢沿墙距地面0.3米做一圈接地。
基础接地技术交底记录
鲁DQ—004
工程名称
施工单位
分项工程名称
防雷及接地安装
交底日期
3.1工艺流程：
避雷针
接地体
→
接地干线
支架
→
引下线明敷
避雷网
避雷带或
引下线暗敷
均压环
3.2接地体安装工艺：
人工接地体（极）安装应符合以下规定：
3.2.1人工接地体（极）的最小尺寸见表3-48所示。
钢接地体和接地线的最小规格表3-48
3.8.1.5支架应平直。水平度每2m检查段允许偏差3/1000，垂直度每3m检查段允许偏差2/1000；但全长偏差不得大于10mm。
3.8.1.6支架等铁件均应做防腐处理。
3.8.1.7埋注支架所用的水泥砂浆，其配合比不应低于1∶2。
3.8.2支架安装
3.8.2.1应尽可能随结构施工预埋支架或铁件。
3.6.1.2敷设前按设计要求的尺寸位置先挖沟。挖沟要求见3.3，然后将扁钢放平埋入。回填土应压实但不需打夯，接地干线末端露出地面应不超过0.5m，以便接引地线。
3.6.2室内接地干线明敷设：
3.6.2.1预留孔与埋设支持件：
按设计要求尺寸位置，预留出接地线孔，预留孔的大小应比敷设接地干线的厚度、宽度各大出6m。以上。其方法有以下三种：
根据设计要求先在砖墙（或加气混凝土墙、空心砖墙）上确定坐标轴线位置，然后随砌墙将预制成50mm×50mm的方木样板放火墙内，待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。
3.2.4接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。
屋面防雷接地焊接技术交底
屋面防雷接地焊接技术是为了确保建筑物屋顶防雷系统的有效性和安全性而进行的重要工作。
以下是关于屋面防雷接地焊接技术的交底内容：
1. 焊接位置确定：根据设计要求和实际情况确定屋面防雷接地的焊接位置。
一般来说，焊接位置应选择在建筑物的结构框架上，并且需要充分考虑到设备和设施的布局。
2. 材料准备：准备好符合国家标准和设计要求的焊接材料。
常见的焊接材料包括铜焊接导线、防雷接地体等。
确保材料的质量可靠，有助于提高焊接质量和接地效果。
3. 焊接过程：在焊接前，需要清理焊接位置的表面，确保没有杂质和油脂等污染物。
然后使用适当的焊接设备和工具进行焊接操作。
在焊接过程中，要保持焊接接头的稳定和均匀，确保焊接接头的质量和可靠性。
4. 焊接检查：完成焊接后，需要进行焊接接头的检查工作。
检查焊缝是否牢固，焊接接头是否密实。
使用合适的检测方法，如目视检查、超声波检测等，确保焊接接头达到设计要求和安全标准。
5. 防腐处理：焊接完成后，对焊接接头进行防腐处理，以延长其使用寿命。
常见的防腐处理方法包括涂覆防腐漆、喷涂防腐剂等。
6. 记录和报告：在完成焊接工作后，及时记录相关信息并填写焊接工作报告。
记录包括焊接位置、焊接材料、焊接操作等内容，报告需要汇总焊接工作的情况和结果，供后续工作参考和备案。
屋面防雷接地焊接技术对于建筑物的防雷系统至关重要，必须严格按照相关的设计要求和操作规范进行施工。
同时，要严格落实安全措施，确保焊接过程中的人员和设备安全。
如果对焊接技术不够熟悉，建议寻求专业的焊接技术人员进行指导和操作。
防雷接地焊接安全技术交底模板
一、交底目的为确保施工现场防雷接地焊接作业的安全，提高施工人员的安全意识，规范操作流程，特制定本安全技术交底。
二、工程概况1. 工程名称：_______2. 工程地点：_______3. 施工单位：_______4. 施工期限：_______至_______三、安全技术交底内容1. 作业人员安全培训（1）施工人员必须经过专业培训，了解防雷接地焊接的基本原理和操作方法。
（2）熟悉防雷接地焊接的施工图纸和规范要求。
（3）掌握安全操作规程和应急预案。
2. 作业现场安全措施（1）作业现场应设置明显的警示标志，防止无关人员进入。
（2）作业现场应配备必要的安全防护用品，如绝缘手套、绝缘鞋、防护眼镜等。
（3）现场应配备灭火器材，确保作业现场消防安全。
3. 防雷接地焊接操作规程（1）焊接前，检查焊接设备、焊接材料、接地体等是否完好，符合要求。
（2）焊接过程中，操作人员应穿戴绝缘防护用品，防止触电。
（3）焊接时，确保焊接设备接地良好，防止因接地不良导致触电事故。
（4）焊接过程中，避免焊接火花飞溅，造成火灾事故。
（5）焊接完成后，检查焊接质量，确保焊接接头牢固、可靠。
4. 焊接作业注意事项（1）焊接过程中，操作人员应保持稳定的心态，严格按照操作规程进行操作。
（2）焊接过程中，注意观察焊接设备运行情况，发现异常立即停止操作。
（3）焊接完成后，对焊接接头进行清理，防止焊接残留物引起火灾。
（4）焊接过程中，注意保持工作环境整洁，防止杂物掉入焊接区域。
5. 应急预案（1）触电事故：立即切断电源，对触电人员进行急救，并拨打急救电话。
（2）火灾事故：立即切断电源，使用灭火器材进行灭火，并拨打火警电话。
四、交底人及接受人1. 交底人：_______2. 接受人：_______五、交底时间_______年_______月_______日六、备注1. 施工单位应按照本安全技术交底要求，对施工人员进行培训和考核。
2. 施工过程中，如遇特殊情况，应立即停止作业，并按照相关规定进行处理。
基础接地技术交底
四、施工时应注意的质量通病:
1、焊接面不够，焊口有夹渣、咬肉、裂纹、气孔等,按焊接要求应重新处理体埋深或间距不够的,无法测量准确的接地电阻值。
4、利用主筋做引下线,必须每层用油漆做好标识,防止到上面后搞不清楚。
工程名称
搜宝中心
交底部位
基础接地,避雷引下线，等电位,测试卡连接
施工技术交底
交底内容:
一、施工说明：
根据办公建筑设计规范，本工程防雷等级为二类。建筑的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
二、施工方法与规定:
１、接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度。不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后。
5、本工程采用总等电位联结,总等电位板由紫铜板制成，应将建筑物内保护干线,设备进线总管等进行联结,总等电位联结线采用BV—１X2５ｍmPC32,总等电位联结均采用等电位卡子，禁止在金属管道上焊接.
三、成品保护:
１、其他工种在施工时，注意不要损坏接地体。
２、不得随意移动已经绑扎好的钢筋．
3、施工时，不得磕碰及弄脏墙面,焊接时注意保护墙面。
交底人:技术负责人:
接交人：
年月日
2、采用搭接焊时,其焊接长度如下：
(1)、镀锌扁钢不小于其宽度的２倍,且至少３个棱边施焊。
(２)、双面施焊镀锌圆钢与镀锌扁铁连接时,其长度为圆钢直径的6倍。
（3)、镀锌圆钢焊接长度为其直径的６倍,且应双面施焊。
