控制理论实验仿真——matlab
现代控制理论-基于MATLAB的实验指导书课程设计指导书
现代控制理论基于MATLAB的实验指导书第一部分实验要求1．实验前做好预习。
2．严格按照要求操作实验仪器，用毕恢复原状。
3．实验完成后，由指导教师检查实验记录、验收仪器后，方可离开。
4．实验报告应包括以下内容：1）实验目的；2）实验原理图；3）实验内容、步骤；4）仿真实验结果（保留仿真实验波形，读取关键参数）；5）仿真实验结果分析。
第二部分MATLAB平台介绍实际生产过程中，大部分的系统是比较复杂的，并且要考虑安全性、经济性以及进行实验研究的可能性等，这在现场实验中往往不易做到，甚至根本不允许这样做。
这时，就需要把实际系统建立成物理模型或数学模型进行研究，然后把对模型实验研究的结果应用到实际系统中去，这种方法就叫做模拟仿真研究，简称仿真。
到目前为止，已形成了许多各具特色的仿真语言。
其中美国Mathworks软件公司的动态仿真集成软件Simulink与该公司著名的MATLAB软件集成在一起，成为当今最具影响力的控制系统应用软件。
国内MA TLAB软件的著名论坛为“MATLAB中文论坛”，网址为：https:///forum.php，建议同学们注册并参与论坛相关内容的讨论。
图1 MA TLAB仿真环境第三部分 实验实验一线性系统的时域分析实验目的熟悉MATLAB 环境，掌握用MATLAB 控制系统工具箱进行线性定常系统的时域分析、能控性与能观性分析、稳定性分析的方法。
实验要求完成指导书规定的实验内容，记录并分析实验结果，写出实验报告。
实验内容1．已知系统的状态模型，求系统在单位阶跃输入下的各状态变量、输出响应曲线。
例：[]⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡+⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡2121214493.69691.1,0107814.07814.05572.0x x y u x x x x 。
键入：a = [-0.5572, -0.7814; 0.7814,0]; b = [1; 0]; c = [1.9691,6.4493]; d = 0;[y, x, t]=step(a, b, c, d); plot(t, y); grid （回车，显示输出响应曲线。
现代控制理论的MATLAB实现
现代控制理论的MATLAB实现现代控制理论是控制工程中一门重要的学科，它研究如何设计和分析控制系统以满足一定的性能指标。
MATLAB是一种功能强大的科学计算和工程仿真软件，广泛应用于控制系统设计与分析。
本文将介绍现代控制理论的一些常见方法在MATLAB中的实现。
1.线性系统的状态空间表示线性系统的状态空间表示是现代控制理论的核心内容之一、在MATLAB中，可以使用`ss`命令创建线性系统的状态空间模型。
例如，假设存在一个二阶线性时不变系统，其传递函数为：可以使用以下代码将其转换为状态空间模型：```matlabnum = [1];den = [1, 1, 1];sys = tf(num, den);ss_sys = ss(sys);```2.线性系统的传递函数表示传递函数是描述线性系统输入输出关系的一种常用表示方法。
在MATLAB中，可以使用`tf`命令创建线性系统的传递函数模型。
例如，假设存在一个二阶线性时不变系统，其状态空间描述为：```matlabA=[0,1;-1,-1];B=[0;1];C=[1,0];D=0;ss_sys = ss(A, B, C, D);```可以使用以下代码将其转换为传递函数模型：```matlabtf_sys = tf(ss_sys);```3.常见控制器的设计与分析现代控制理论中常用的控制器设计方法包括PID控制器、根轨迹法、频率域分析等。
在MATLAB中，可以使用`pid`命令创建PID控制器，并使用`rlocus`命令绘制根轨迹图。
例如，创建一个PID控制器：```matlabKp=1;Kd=0.1;pid_controller = pid(Kp, Ki, Kd);```绘制根轨迹图：```matlabsys = tf([1], [1, 1, 1]);rlocus(sys);```4.系统的频率响应分析频率响应分析是现代控制理论中常用的系统性能评估方法之一、在MATLAB中，可以使用`bode`命令绘制系统的频率响应曲线。
控制理论实验仿真—matlab
实验一 典型环节的MATLAB 仿真一、实验目的1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。
2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。
3．定性了解各参数变化对典型环节动态特性的影响。
二、SIMULINK 的使用MATLAB 中SIMULINK 是一个用来对动态系统进行建模、仿真和分析的软件包。
利用SIMULINK 功能模块可以快速的建立控制系统的模型，进行仿真和调试。
1．运行MATLAB 软件，在命令窗口栏“>>”提示符下键入simulink 命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK 仿真环境下。
2．选择File 菜单下New 下的Model 命令，新建一个simulink 仿真环境常规模板。
3．在simulink 仿真环境下，创建所需要的系统。
以图1-2所示的系统为例，说明基本设计步骤如下：1）进入线性系统模块库，构建传递函数。
点击simulink 下的“Continuous ”，再将右边窗口中“Transfer Fen ”的图标用左键拖至新建的“untitled ”窗口。
2）改变模块参数。
在simulink 仿真环境“untitled ”窗口中双击该图标，即可改变传递函数。
其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，图1-1 SIMULINK 仿真界面 图1-2 系统方框图数字之间用空格隔开；设置完成后，选择OK ，即完成该模块的设置。
3）建立其它传递函数模块。
按照上述方法，在不同的simulink 的模块库中，建立系统所需的传递函数模块。
例：比例环节用“Math ”右边窗口“Gain ”的图标。
4）选取阶跃信号输入函数。
用鼠标点击simulink 下的“Source ”，将右边窗口中“Step ”图标用左键拖至新建的“untitled ”窗口，形成一个阶跃函数输入模块。
自动控制原理MATLAB仿真实验报告
实验一 MATLAB 及仿真实验（控制系统的时域分析）一、实验目的学习利用MATLAB 进行控制系统时域分析，包括典型响应、判断系统稳定性和分析系统的动态特性； 二、预习要点1、 系统的典型响应有哪些2、 如何判断系统稳定性3、 系统的动态性能指标有哪些 三、实验方法（一） 四种典型响应1、 阶跃响应：阶跃响应常用格式：1、)(sys step ；其中sys 可以为连续系统，也可为离散系统。
2、),(Tn sys step ；表示时间范围0---Tn 。
3、),(T sys step ；表示时间范围向量T 指定。
4、),(T sys step Y =；可详细了解某段时间的输入、输出情况。
2、 脉冲响应：脉冲函数在数学上的精确定义：0,0)(1)(0〉==⎰∞t x f dx x f其拉氏变换为：)()()()(1)(s G s f s G s Y s f ===所以脉冲响应即为传函的反拉氏变换。
脉冲响应函数常用格式： ① )(sys impulse ； ②);,();,(T sys impulse Tn sys impulse③ ),(T sys impulse Y =（二） 分析系统稳定性 有以下三种方法：1、 利用pzmap 绘制连续系统的零极点图；2、 利用tf2zp 求出系统零极点；3、 利用roots 求分母多项式的根来确定系统的极点 （三） 系统的动态特性分析Matlab 提供了求取连续系统的单位阶跃响应函数step 、单位脉冲响应函数impulse 、零输入响应函数initial 以及任意输入下的仿真函数lsim.四、实验内容 (一) 稳定性1． 系统传函为()27243645232345234+++++++++=s s s s s s s s s s G ，试判断其稳定性2． 用Matlab 求出253722)(2342++++++=s s s s s s s G 的极点。
%Matlab 计算程序num=[3 2 5 4 6];den=[1 3 4 2 7 2];G=tf(num,den);pzmap(G);p=roots(den)运行结果： p =+ - + -P ole-Zero MapReal AxisI m a g i n a r y A x i s-2-1.5-1-0.500.5-1.5-1-0.50.511.5图1-1 零极点分布图由计算结果可知，该系统的2个极点具有正实部，故系统不稳定。
控制工程实训课程学习总结基于MATLAB的系统建模与仿真实验报告
控制工程实训课程学习总结基于MATLAB 的系统建模与仿真实验报告摘要：本报告以控制工程实训课程学习为背景，基于MATLAB软件进行系统建模与仿真实验。
通过对实验过程的总结，详细阐述了系统建模与仿真的步骤及关键技巧，并结合实际案例进行了实验验证。
本次实训课程的学习使我深入理解了控制工程的基础理论，并掌握了利用MATLAB进行系统建模与仿真的方法。
1. 引言控制工程是一门应用广泛的学科，具有重要的理论和实践意义。
在控制工程实训课程中，学生通过实验来加深对控制系统的理解，并运用所学知识进行系统建模与仿真。
本次实训课程主要基于MATLAB软件进行，本文将对实验过程进行总结与报告。
2. 系统建模与仿真步骤2.1 确定系统模型在进行系统建模与仿真实验之前，首先需要确定系统的数学模型。
根据实际问题，可以选择线性或非线性模型，并利用控制理论进行建模。
在这个步骤中，需要深入理解系统的特性与工作原理，并将其用数学方程表示出来。
2.2 参数识别与估计参数识别与估计是系统建模的关键，它的准确性直接影响到后续仿真结果的可靠性。
通过实际实验数据，利用系统辨识方法对系统的未知参数进行估计。
在MATLAB中，可以使用系统辨识工具包来进行参数辨识。
2.3 选择仿真方法系统建模与仿真中，需要选择合适的仿真方法。
在部分情况下，可以使用传统的数值积分方法进行仿真；而在其他复杂的系统中，可以采用基于物理原理的仿真方法，如基于有限元法或多体动力学仿真等。
2.4 仿真结果分析仿真结果的分析能够直观地反映系统的动态响应特性。
在仿真过程中，需对系统的稳态误差、动态响应、鲁棒性等进行综合分析与评价。
通过与理论期望值的比较，可以对系统的性能进行评估，并进行进一步的优化设计。
3. 实验案例及仿真验证以PID控制器为例，说明系统建模与仿真的步骤。
首先，根据PID控制器的原理以及被控对象的特性，建立数学模型。
然后，通过实际实验数据对PID参数进行辨识和估计。

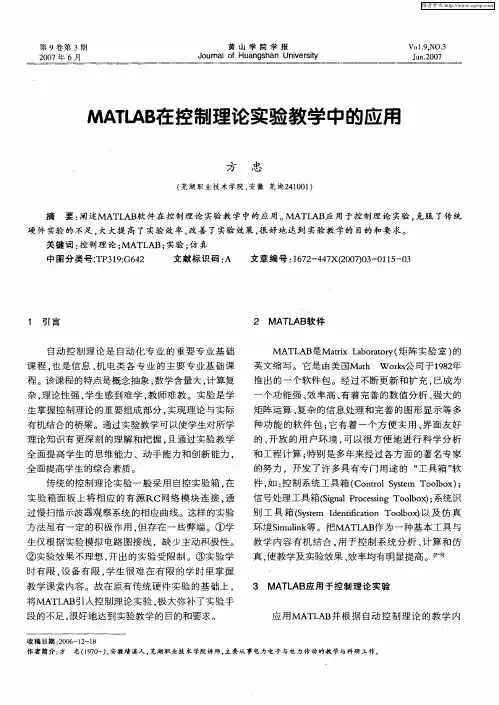

MATLAB在控制理论实验教学中的应用
应 用 ＭＡＴ Ａ Ｌ Ｂ并 根 据 自动 控 制理 论 的 教 学 内
作者简介： 方 忠 （９０ ） 安 徽 绩 溪人 ， 湖 职 业技 术 学 院讲 师 ， 要 从 事 电 力 电 子 与 电 力 传 动 的教 学 与科 研 工作 。 １７ － ， 芜 主
方 忠
（ 湖 职 业技 术 学 院 ， 徽 芜 湖 ２ １ ０ ） 芜 安 ４ ０ １
摘 要 ： ￣ 阐ＬＭＡＴ Ａ 软 件在 控 制理 论 实验教 学 中的应 用。 Ｌ Ｂ ＭＡ Ａ 应 用于控 制理 论 实验 。 ＴＬ Ｂ 克服 了传 统
硬 件 实验 的不足 ， 大大提 高了 实验 效 率 ， 改善 了实验 效果 ， 好 地达 到 实验教 学的 目的和要 求 。 很
２０ ０ ７生
容， 我们设计了３ 个实验 ， ①应ｍＭＡ Ｌ Ｂ Ｔ Ａ 进行控剖 系统时域分析 ； ②应ｆＭＡ Ｌ Ｂ ｉ ／ Ｔ Ａ 进行控制系统频域 ￣ ｊ
分 析 ； ＭＡＴ Ａ 进 行 系 统校 正 。将 这 些 仿真 实验 ③ ＬＢ
和 实际 的试 验 箱操 作 实验 结 合 在 一起 ， 多 媒体 教 在
信 号处理 工 具箱 （ｉ ａ Ｐ ｏ ｅ ｉｇ Ｔ ｏｂ ｘ ： Ｓｇ ｌ ｒｃｓｎ ｏ ｌｏ ）系统识 ｎ ｓ
别 工 具 箱 （ｙｔ Ｉｅ ｔ ｃｔ ｎ Ｔ ｏ ｏ ） 及 仿 真 Ｓ ｓ ｍ ｄ ｎｉ ａ ｏ ｏ ｌ ｘ 以 ｅ ｉ ｆ ｉ ｂ 环境 Ｓｍｕｉｋ 。把 ＭＡＴ Ａ ｉ ｌ 等 ｎ Ｌ Ｂ作为 一 种基 本 工 具 与
自动 控 制 理论 是 自动 化 专 业 的重 要 专 业 基 础
ＭＡＴ Ａ Ｌ Ｂ是Ｍａ ｉ ａ ｏａｏｙ 矩 阵 实验 室 ） ｔｘ Ｌ ｂ ｒｔｒ （ ｒ 的 英文缩 写 。它 是 由美 国Ｍａ Ｗ ｏｋ公 司于 １８ 年 ｔ ｈ ｒｓ ９２
基于MATLAB控制系统的仿真与应用毕业设计论文
基于MATLAB控制系统的仿真与应用毕业设计论文目录一、内容概括 (2)1. 研究背景和意义 (3)2. 国内外研究现状 (4)3. 研究目的和内容 (5)二、MATLAB控制系统仿真基础 (7)三、控制系统建模 (8)1. 控制系统模型概述 (10)2. MATLAB建模方法 (11)3. 系统模型的验证与校正 (12)四、控制系统性能分析 (14)1. 稳定性分析 (14)2. 响应性能分析 (16)3. 误差性能分析 (17)五、基于MATLAB控制系统的设计与应用实例分析 (19)1. 控制系统设计要求与方案选择 (20)2. 基于MATLAB的控制系统设计流程 (22)3. 实例一 (23)4. 实例二 (25)六、优化算法在控制系统中的应用及MATLAB实现 (26)1. 优化算法概述及其在控制系统中的应用价值 (28)2. 优化算法介绍及MATLAB实现方法 (29)3. 基于MATLAB的优化算法在控制系统中的实践应用案例及分析对比研究31一、内容概括本论文旨在探讨基于MATLAB控制系统的仿真与应用，通过对控制系统进行深入的理论分析和实际应用研究，提出一种有效的控制系统设计方案，并通过实验验证其正确性和有效性。
本文对控制系统的基本理论进行了详细的阐述，包括控制系统的定义、分类、性能指标以及设计方法。
我们以一个具体的控制系统为例，对其进行分析和设计。
在这个过程中，我们运用MATLAB软件作为主要的仿真工具，对控制系统的稳定性、动态响应、鲁棒性等方面进行了全面的仿真分析。
在完成理论分析和实际设计之后，我们进一步研究了基于MATLAB 的控制系统仿真方法。
通过对仿真模型的建立、仿真参数的选择以及仿真结果的分析，我们提出了一种高效的仿真策略。
我们将所设计的控制系统应用于实际场景中，通过实验数据验证了所提出方案的有效性和可行性。
本论文通过理论与实践相结合的方法，深入探讨了基于MATLAB 控制系统的仿真与应用。
自动控制原理的MATLAB仿真与实践第5章 线性系统的频域分析
函数模型，如：tf(), zpk(), ss()。 bode(num,den)：num,den分别为传递函数的分子与
margin(G)；[Gm,Pm,Wcg,Wcp]= margin(G)： 直接求出系统G的幅值裕度和相角裕度。 其中：Gm幅值裕度；Pm相位裕度；Wcg幅值裕度 处对应的频率ωc；Wcp相位裕度处对应的频率ωg。
nichols(G);nichols(G,w)：绘制单位反馈系统开环传 递尼科尔斯曲线。
20
>>clear; num=[2, 3];den=[1, 2, 5, 7]; %G(s)的分子分母 多项式系数向量
p=roots(den) 求根结果：
%求系统的极点
p=
-0.1981 + 2.0797i
-0.1981 - 2.0797i
-1.6038 可见全为负根，则s右半平面极点数P=0。 绘制Nyquist曲线： >> nyquist(num,den) %绘制Nyquist曲线
本节分别介绍利用MATLAB进行频域绘图和频 率分析的基本方法。
6
5.2.1 Nyquist曲线和Bode图
MATLAB频率特性包括幅频特性和相频特性。 当用极坐标图描述系统的幅相频特性时，通常称为 奈奎斯特（Nyquist）曲线；用半对数坐标描述系 统的幅频特性和相频特性时，称为伯德（Bode） 图；在对数幅值-相角坐标系上绘制等闭环参数（ M和N）轨迹图，称为尼克尔斯（Nichols）图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一典型环节的MATLAB仿真一、实验目的1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。
2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。
3．定性了解各参数变化对典型环节动态特性的影响。
二、SIMULINK的使用MATLAB中SIMULINK是一个用来对动态系统进行建模、仿真和分析的软件包。
利用SIMULINK功能模块可以快速的建立控制系统的模型，进行仿真和调试。
1．运行MATLAB软件，在命令窗口栏“>>”提示符下键入simulink命令，按Enter 键或在工具栏单击按钮，即可进入如图1-1所示的SIMULINK仿真环境下。
2．选择File菜单下New下的Model命令，新建一个simulink仿真环境常规模板。
3．在simulink仿真环境下，创建所需要的系统。
图1-1 SIMULINK仿真界面图1-2 系统方框图以图1-2所示的系统为例，说明基本设计步骤如下：1）进入线性系统模块库，构建传递函数。
点击simulink下的“Continuous”，再将右边窗口中“Transfer Fen”的图标用左键拖至新建的“untitled”窗口。
2）改变模块参数。
在simulink仿真环境“untitled”窗口中双击该图标，即可改变传递函数。
其中方括号内的数字分别为传递函数的分子、分母各次幂由高到低的系数，数字之间用空格隔开；设置完成后，选择OK，即完成该模块的设置。
3）建立其它传递函数模块。
按照上述方法，在不同的simulink 的模块库中，建立系统所需的传递函数模块。
例：比例环节用“Math ”右边窗口“Gain ”的图标。
4）选取阶跃信号输入函数。
用鼠标点击simulink 下的“Source ”，将右边窗口中“Step ”图标用左键拖至新建的“untitled ”窗口，形成一个阶跃函数输入模块。
5）选择输出方式。
用鼠标点击simulink 下的“Sinks ”，就进入输出方式模块库，通常选用“Scope ”的示波器图标，将其用左键拖至新建的“untitled ”窗口。
6）选择反馈形式。
为了形成闭环反馈系统，需选择“Math ” 模块库右边窗口“Sum ”图标，并用鼠标双击，将其设置为需要的反馈形式（改变正负号）。
7）连接各元件，用鼠标划线，构成闭环传递函数。
8）运行并观察响应曲线。
用鼠标单击工具栏中的“”按钮，便能自动运行仿真环境下的系统框图模型。
运行完之后用鼠标双击“Scope ”元件，即可看到响应曲线。
三、实验原理1．比例环节的传递函数为K R K R R R Z Z s G 200,1002)(211212==-=-=-=其对应的模拟电路及SIMULINK 图形如图1-3所示。
2．惯性环节的传递函数为uf C K R K R s C R R R Z Z s G 1,200,10012.021)(121121212===+-=+-=-=其对应的模拟电路及SIMULINK 图形如图1-4所示。
3．积分环节(I)的传递函数为uf C K R s s C R Z Z s G 1,1001.011)(111112==-=-=-=其对应的模拟电路及SIMULINK 图形如图1-5所示。
图1-3 比例环节的模拟电路及SIMULINK 图形4．微分环节(D)的传递函数为uf C K R s s C R Z Z s G 10,100)(111112==-=-=-= uf C C 01.012=<<其对应的模拟电路及SIMULINK 图形如图1-6所示。
5．比例+微分环节（PD ）的传递函数为)11.0()1()(111212+-=+-=-=s s C R R R Z Z s G uf C C uf C K R R 01.010,10012121=<<===其对应的模拟电路及SIMULINK 图形如图1-7所示。
6．比例+积分环节（PI ）的传递函数为)11(1)(11212sR s C R Z Z s G +-=+-=-= uf C K R R 10,100121=== 图1-4 惯性环节的模拟电路及SIMULINK 图形图1-5 积分环节的模拟电路及及SIMULINK 图形 图1-6 微分环节的模拟电路及及SIMULINK 图形其对应的模拟电路及SIMULINK 图形如图1-8所示。
四、实验内容按下列各典型环节的传递函数，建立相应的SIMULINK 仿真模型，观察并记录其单位阶跃响应波形。
① 比例环节1)(1=s G 和2)(1=s G ；② 惯性环节11)(1+=s s G 和15.01)(2+=s s G ③ 积分环节ss G 1)(1= ④ 微分环节s s G =)(1⑤ 比例+微分环节（PD ）2)(1+=s s G 和1)(2+=s s G⑥ 比例+积分环节（PI ）s s G 11)(1+=和ss G 211)(2+= 五、实验报告1．画出各典型环节的SIMULINK 仿真模型。
2. 记录各环节的单位阶跃响应波形，并分析参数对响应曲线的影响。
3. 写出实验的心得与体会。
六、预习要求1．熟悉各种控制器的原理和结构，画好将创建的SIMULINK 图形。
2．预习MATLAB 中SIMULINK 的基本使用方法。
图1-7 比例+微分环节的模拟电路及SIMULINK 图形图1-8 比例+积分环节的模拟电路及SIMULINK 图形实验二 线性系统时域响应分析一、实验目的1．熟练掌握step( )函数和impulse( )函数的使用方法，研究线性系统在单位阶跃、单位脉冲及单位斜坡函数作用下的响应。
2．通过响应曲线观测特征参量ζ和n ω对二阶系统性能的影响。
3．熟练掌握系统的稳定性的判断方法。
二、基础知识及MATLAB 函数（一）基础知识时域分析法直接在时间域中对系统进行分析，可以提供系统时间响应的全部信息，具有直观、准确的特点。
为了研究控制系统的时域特性，经常采用瞬态响应（如阶跃响应、脉冲响应和斜坡响应）。
本次实验从分析系统的性能指标出发，给出了在MATLAB 环境下获取系统时域响应和分析系统的动态性能和稳态性能的方法。
用MATLAB 求系统的瞬态响应时，将传递函数的分子、分母多项式的系数分别以s 的降幂排列写为两个数组num 、den 。
由于控制系统分子的阶次m 一般小于其分母的阶次n ，所以num 中的数组元素与分子多项式系数之间自右向左逐次对齐，不足部分用零补齐，缺项系数也用零补上。
1．用MATLAB 求控制系统的瞬态响应1）阶跃响应求系统阶跃响应的指令有：step(num,den) 时间向量t 的范围由软件自动设定，阶跃响应曲线随即绘出step(num,den,t) 时间向量t 的范围可以由人工给定（例如t=0:0.1:10）[y ，x]=step(num,den) 返回变量y 为输出向量，x 为状态向量在MATLAB 程序中，先定义num,den 数组，并调用上述指令，即可生成单位阶跃输入信号下的阶跃响应曲线图。
考虑下列系统：25425)()(2++=s s s R s C 该系统可以表示为两个数组，每一个数组由相应的多项式系数组成，并且以s 的降幂排列。
则MATLAB 的调用语句：num=[0 0 25]; %定义分子多项式den=[1 4 25]; %定义分母多项式step(num,den) %调用阶跃响应函数求取单位阶跃响应曲线 grid %画网格标度线xlabel(‘t/s’),ylabel(‘c(t)’) %给坐标轴加上说明title(‘Unit-step Respinse of G(s)=25/(s^2+4s+25)’) %给图形加上标题名则该单位阶跃响应曲线如图2-1所示：为了在图形屏幕上书写文本，可以用text 命令在图上的任何位置加标注。
例如： text(3.4,-0.06,’Y1’) 和 text(3.4,1.4,’Y2’)第一个语句告诉计算机，在坐标点x=3.4,y=-0.06上书写出’Y1’。
类似地，第二个语句告诉计算机，在坐标点x=3.4,y=1.4上书写出’Y2’。
若要绘制系统t 在指定时间（0-10s ）内的响应曲线，则用以下语句：num=[0 0 25];den=[1 4 25];t=0:0.1:10;step(num,den,t)即可得到系统的单位阶跃响应曲线在0-10s 间的部分，如图2-2所示。
2）脉冲响应① 求系统脉冲响应的指令有：impulse (num,den) 时间向量t 的范围由软件自动设定，阶跃响应曲线随即绘出impulse (num,den,t) 时间向量t 的范围可以由人工给定（例如t=0:0.1:10）[y,x]=impulse(num,den) 返回变量y 为输出向量，x 为状态向量[y,x,t]=impulse(num,den,t) 向量t 表示脉冲响应进行计算的时间例：试求下列系统的单位脉冲响应：12.01)()()(2++==s s s G s R s C 图2-1 二阶系统的单位阶跃响应 图2-2 定义时间范围的单位阶跃响应在MATLAB 中可表示为num=[0 0 1];den=[1 0.2 1];impulse(num,den)gridt itle(‘Unit -impulse Response of G(s)=1/(s^2+0.2s+1)’)由此得到的单位脉冲响应曲线如图2-3所示：② 求脉冲响应的另一种方法应当指出，当初始条件为零时，G (s)的单位脉冲响应与sG(s)的单位阶跃响应相同。
考虑在上例题中求系统的单位脉冲响应，因为对于单位脉冲输入量，R(s)=1所以ss s s s s s G s C s R s C 112.012.01)()()()(22⨯++=++=== 因此，可以将G(s)的单位脉冲响应变换成sG(s)的单位阶跃响应。
向MATLAB 输入下列num 和den ，给出阶跃响应命令，可以得到系统的单位脉冲响应曲线如图2-4所示。
num=[0 1 0];den=[1 0.2 1];step(num,den)gridtitle(‘Unit -step Response ofsG(s)=s/(s^2+0.2s+1)’)3）斜坡响应MATLAB 没有直接调用求系统斜坡响应的功能指令。
在求取斜坡响应时，通常利图2-3 二阶系统的单位脉冲响应图2-4 单位脉冲响应的另一种表示法用阶跃响应的指令。
基于单位阶跃信号的拉氏变换为1/s ，而单位斜坡信号的拉氏变换为1/s 2。
因此，当求系统G(s)的单位斜坡响应时，可以先用s 除G(s)，再利用阶跃响应命令，就能求出系统的斜坡响应。
