变频器负载试验方法分析
变频器负载试验的方法
2009-07-28 18:50
通过对四种变频器负载试验方法的分析，从中看出各种方法都有优缺点。
用户可根据需要选择什么样的测试方案，根据测试目的，选用不同的测试方案。
一、引言
随着国内变频器技术的飞速发展，变频器生产厂家的迅速崛起，变频器的应用大户、制造厂家迫切需要变频器性能测试，优化加载设备。
如何选择有效的测试机组成为一个值得研究的课题。
二、滑差电机原理介绍
由于以下的内容中，多用到电磁调速异步电动机，俗称滑差电机，因此，有必要对滑差电机的原理做一个简单的介绍。
电磁调速异步电动机是由普通鼠笼式异步电动机、电磁滑差离合器和电气控制装置三部分组成。
异步电机作为原动机使用，当它旋转时带动离合器的电枢一起旋转，电气控制装置是提供滑差离合器励磁线圈励磁电流的装置。
图1是电磁滑差离合器结构示意图，包括电枢、磁极和励磁线圈三部分。
电枢为铸钢制成的圆筒形结构，它与鼠笼式异步电动机的转轴相连接，俗称主动部分;磁极做成爪形结构，装在负载轴上，俗称从动部分。
主动部分和从动部分在机械上无任何联系。
当励磁线圈通过电流时产生磁场，爪形结构便形成很多对磁极。
此时若电枢被鼠笼式异步电动机拖着旋转，那么它便切割磁场相互作用，产生转矩，于是从动部分的磁极便跟着主动部分电枢一起旋转，前者的转速低于后者，因为只有当电枢与磁场存在着相对运动时，电枢才能切割磁力线。
磁极随电枢旋转的原理与普通异步电动机转子跟着定子绕组的旋转磁场运动的原理没有本质区别，所不同的是:异步电动机的旋转磁场由定子绕组中的三相交流电产生，而电磁滑差离合器的磁场则由励磁线圈中的直流电流产生，并由于电枢旋转才起到旋转磁场的作用。
图1 电磁滑差离合器基本结构示
意图
当稳定运行时，负载转矩与离合器的电磁转矩相等。
当负载一定时，励磁电流的大小决定从动部分转速的高低，励磁电流愈大，转速愈高;反之，励磁电流愈小，转速就愈低。
根据这一特性，可以利用电气控制电路非常方便地调节从动部分的转速和转矩。
三、单台滑差电机堵转法
本方法是直接采用单台滑差电机，将滑差电机主轴输出(图1所示)，通过机械与机座硬连接，此时，输出主轴的速度一直为零。
通过在励磁线圈上加载直流电压来调节励磁电流的大小和输出转矩大小，从而用于调节负载的大小，如图2所示。
图2 单台滑差电机堵转法示意图该方法需要用户自备一个0~60~90V/2~8A(最大)的直流可调电压源。
如果无合适的电源，可以采用调压器加整流滤波电路来实现，如图3所示。
另外，由于购买滑差电机的时候，一般附带了调速器，因此可以通过取消原滑差电机调速器中的电压闭环控制部分改制成单相SCR调压电路来实现。
但是这种方法的缺点是电压输出为非线性，在起始段，输出电压变化缓慢，加载较慢，在高输出电压的时候，输出电压变化较快，负载调整比较困难。
图3 直流励磁电压产生电路—调压整流电路图
该方法的优点是简单，成本低，适用于中小功率变频器中高速加载试验场合。
由于通过励磁不能够实现快速的加卸载，故不能实现动态性能的测试，也不能实现发电状态的性能测试。
另外，由于低速时，滑差电机滑差头相对运行速度低，不能够实现低速加载。
四、两台异步电机通过滑差电机对拖法
本方法是采用一台滑差电机与另外一台异步电机同轴连接, 两台电机可以通过两台变频器分别来驱动, 如图4所示。
图4 两台异步电机通过滑差电机对拖法示意图
本方法可以通过在励磁线圈上加载直流电压来调节负载大小，也可以通过调节两台电机的相对速度来调整负载大小。
即可以实现反向电动运行的加载，也可以实现同相发电运行的加载。
由于存在相对速度，相比以上三种单滑差电机的方案，可以实现零速或者低速的加载。
缺点是由于滑差电机加载采用电磁感应和滑差实现，加载响应速度慢，不能够实现快速加载，因此还不能够满足高精度、快速的性能测试。
五、两个交流电机对拖法
本方法是采用两台同功率的异步电机同轴连接，两台电机通过两台变频器分别来驱动，如图5所示。
其中一台电机通过测试变频器驱动，另外一台电机通过具有精确转矩控制功能的闭环矢量控制变频器来驱动，如Emerson的TD3000系列产品。
改变转矩的大小和方向，就可以实现作为被测电机的负载，就可以验证测试变频器的性能。
图5 两个交流电机对拖法
本方法可以实现反向电动运行的加载，也可以实现同相发电运行的加载。
由于为闭环转矩控制，可以实现零速、低速和高速的高转矩高精度的加载。
由于电机连接为机械硬连接，异步电机的转矩响应相比滑差电机较快，加载响应速度较快，可以满足大多数场合的测试要求，但是对于高精度、快速的性能测试还不能
够完全满足。
六、交直流机组对拖法
本方法是采用一台直流电机和另外一台异步电机同轴连接，如图6所示。
其中异步交流电机通过被测变频器来驱动，直流电机通过一台可以四象限运行的直流调速器来驱动。
直流电机通过精确的转矩控制，改变测试转矩的大小和方向，就可以实现被测电机的负载任意变化，就可以验证测试变频器的性能。
本方法可以实现反向电动运行的加载，也可以实现同相发电运行的加载。
由于为直流电机闭环转矩控制，可以实现零速、低速和高速的高转矩高精度的加载。
由于电机连接为机械硬连接，直流电机的转矩响应快，加载响应速度就快，基本可以满足绝大多数场合的测试要求，是目前最理想的测试方法。
七、结束语
通过对以上四种变频器负载试验方法的分析，可以看出各种方法都有优缺点。
至于用户需要选择什么样的测试方案，需要根据测试目的，选用不同的测试方案。
需要强调的一点是，如果用户在以上4、5、6节述的机组中间，加入转矩传感器，就可以精确知道电机的输出转矩。
转：
/FORUM_POST_1000039100_1200 128674_0.HTM。
变频器试验及标准
国家标准低压变频器参数额定值变频调速的控制方式经历了脉宽调制变压变频(PWM —VVVF)、转差频率控制、矢量控制、直接转矩控制等技术的发展历程，在控制精度、控制算法的复杂度、通用性等方面得到很大提高。
最新的技术是矩阵式交-交变频，省去了中间直流环节，从而省去了体积大、价格贵的电解电容。
它能实现功率因数为1，输入电流为正弦且能四象限运行，系统的功率密度大。
变频器的试验要求目前，已制订了6项电气传动调速系统的国家及行业标准：GB/T3886.1-2002、JB/T1 0251-2001、GB/T12668.1-2003、GB/T12668.2-2003、GB/12668.3-2004、GB/T12668.4。
此外，GB/12668.5、GB/12668.6正在进行最后阶段的审批。
变频器的试验类型包括型式试验、出厂试验、抽样试验、选择试验、车间试验、验收试验、现场调试试验、目击试验等。
电气试验方面主要是测量变频器的输入、输出值，包括：1）输入值：额定输入电压、额定输入电流、额定容量、有功功率、功率因数、输入各次谐波、输入总失真度。
2）输出值：最大额定输出电压、额定连续电流、额定功率、频率范围、过载能力（过载能力适用于额定的转速范围）、输出各次谐波、输出总失真度。
3）效率：在设计的频率范围内，各个频率下的效率。
变频器的测量与仪器1、测量仪器仪表简介目前常见的测量仪表很多，这里介绍几种常见的仪表。
1) 动铁式仪表：这种仪表测量的是有效值，它的值由固定线圈磁场与其内可动铁之间相互作用的电磁力所确定的偏转角度而确定。
读数误差由动铁的磁饱和以及谐波对线圈内电感的影响引起。
仪表精度一般为0.5级。
2) 整流式仪表：交流电流经整流然后作用于动圈式直流表，按交流电流的有效值确定刻度，其有效值是由整流平均值乘以波形系数求出的。
该种仪表基本用于测量正弦电流波形，在测量非正弦电流的波形时，应注意波形系数。
典型的仪表精度是1.0级。
变频器测试规范
检验我司变频器产品的热设计是否合理，验证器件应用在热应力方面是否满足器件的热应力降额要求。
范围本规范规定了样机的热测试方法，适用于英威腾电气股份有限公司开发的所有变频器产品。
定义●变频器额定运行：是指变频器工作在额定输入电压和缺省载频下，驱动适配电机50Hz运行，输出额定电流。
●变频器通常工况：是指变频器用户现场中通常的运行工况，若规格书中无明确界定则为额定运行。
●适配电机：与变频器同功率或者是大一功率，小一功率的电机。
（不包括电机并联）4、引用标准和参考资料（1）GB/T 12992-91 电子设备强迫风冷热特性测试方法（2）GB/T 12993-91 电子设备热性能评定（3）GB 2421 电工电子产品基本环境试验规程总则（4）GB 2423 电工电子产品基本环境试验规程试验方法5、测试环境（1）常温实验室环境（2）环境试验箱6、测试设备（1）34972A型数据采集仪（Agilent安捷伦）（2）DR230型混合记录仪（YOKOGAW A横河）（3）Ti20型手持式红外热像仪（FLUKE福禄克）7、热电偶测试点7.1 驱动电源板测试点选取7.1.1 开关电源关键器件：输入端整流二极管或桥堆、整流电路限流电阻、滤波电容及电容均压电阻、开关变压器、MOS管、MOS管驱动芯片及芯片启动电阻、原边检流电阻、吸收电路二极管及电阻、副边整流二极管、负载电阻、稳压管、电压反馈的检测光耦及线性稳压芯片等。
7.1.2 功能电路关键器件：输入缺相检测电路中的功率电阻和光耦、母线电压检测电路中的功率电阻和光耦、风扇及接触器的驱动电路中的开关管和光耦、电流检测电路中的稳压芯片及光耦等。
7.1.3 主回路PCB铜箔（使用红外热像仪进行预测试，找出温度最高点）。
7.1.4 热电偶粘点前，先使用Ti20红外热像仪进行预测试，找出除7.1.1、7.1.2以外的温度较高器件，以及找出各被测器件的温度最高点，再进行热电偶粘点测试。

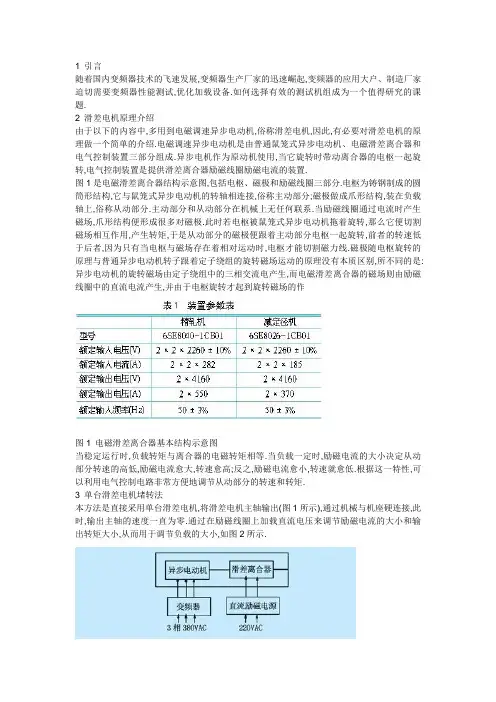

变频器性能测试
