Matlab实验一 传递函数表示方法

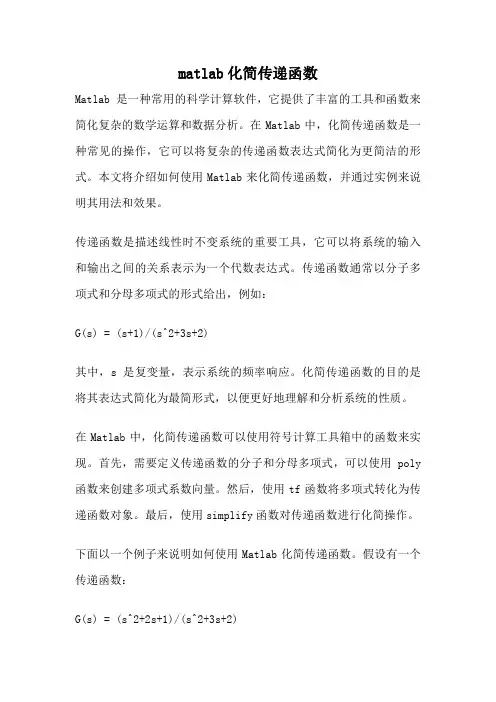

matlab化简传递函数
matlab化简传递函数Matlab是一种常用的科学计算软件，它提供了丰富的工具和函数来简化复杂的数学运算和数据分析。
在Matlab中，化简传递函数是一种常见的操作，它可以将复杂的传递函数表达式简化为更简洁的形式。
本文将介绍如何使用Matlab来化简传递函数，并通过实例来说明其用法和效果。
传递函数是描述线性时不变系统的重要工具，它可以将系统的输入和输出之间的关系表示为一个代数表达式。
传递函数通常以分子多项式和分母多项式的形式给出，例如：G(s) = (s+1)/(s^2+3s+2)其中，s是复变量，表示系统的频率响应。
化简传递函数的目的是将其表达式简化为最简形式，以便更好地理解和分析系统的性质。
在Matlab中，化简传递函数可以使用符号计算工具箱中的函数来实现。
首先，需要定义传递函数的分子和分母多项式，可以使用poly 函数来创建多项式系数向量。
然后，使用tf函数将多项式转化为传递函数对象。
最后，使用simplify函数对传递函数进行化简操作。
下面以一个例子来说明如何使用Matlab化简传递函数。
假设有一个传递函数：G(s) = (s^2+2s+1)/(s^2+3s+2)我们需要在Matlab中定义分子和分母多项式的系数向量：num = [1 2 1];den = [1 3 2];然后，使用tf函数将多项式转化为传递函数对象：G = tf(num, den);现在，我们可以使用simplify函数对传递函数进行化简操作：Gs = simplify(G);化简后的传递函数Gs将以最简形式给出。
在这个例子中，Gs的表达式为：Gs = (s+1)/(s+2)通过化简操作，传递函数的分子和分母多项式被约简为最简形式，使得系统的性质更加清晰和易于分析。
除了使用simplify函数，Matlab还提供了其他一些函数来进行传递函数的化简操作，如minreal函数和minrealss函数。
这些函数可以根据不同的需求对传递函数进行化简，并提供了更多的选项和参数来控制化简过程。

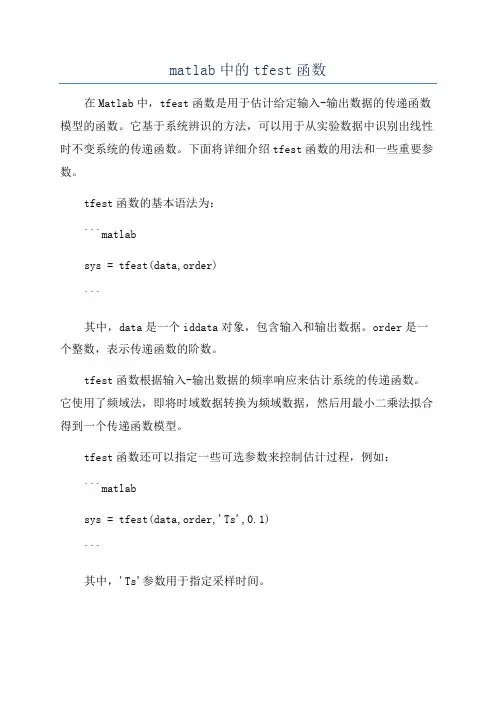

matlab中的tfest函数
matlab中的tfest函数在Matlab中，tfest函数是用于估计给定输入-输出数据的传递函数模型的函数。
它基于系统辨识的方法，可以用于从实验数据中识别出线性时不变系统的传递函数。
下面将详细介绍tfest函数的用法和一些重要参数。
tfest函数的基本语法为：```matlabsys = tfest(data,order)```其中，data是一个iddata对象，包含输入和输出数据。
order是一个整数，表示传递函数的阶数。
tfest函数根据输入-输出数据的频率响应来估计系统的传递函数。
它使用了频域法，即将时域数据转换为频域数据，然后用最小二乘法拟合得到一个传递函数模型。
tfest函数还可以指定一些可选参数来控制估计过程，例如：```matlabsys = tfest(data,order,'Ts',0.1)```其中，'Ts'参数用于指定采样时间。
除了上述基本用法外，tfest函数还可以进行模型参数的约束和写入初始值。
例如：```matlabsys = tfest(data,order,'Feedthrough',false)```通过设置'Feedthrough'参数为false，可以约束传递函数模型的直流增益为零。
tfest函数还可以返回估计的模型参数和其协方差矩阵，如下所示：```matlab[sys,param] = tfest(data,order)```其中，sys为估计得到的传递函数模型，param为模型参数和协方差矩阵的结构数组。
另外，tfest函数还支持多变量系统的传递函数估计，可以处理多个输入和多个输出的情况。
在这种情况下，传递函数模型被表示为多个传递函数的组合。
除了基本的传递函数估计功能，tfest函数还支持处理时域噪声和频域噪声的情况，可以通过设置'NoiseModel'参数为'arx'或'stoch'来实现。
《自动控制原理》MATLAB中的传递函数模型实验
《自动控制原理》MATLAB中的传递函数模型实验一、实验目的1、熟练运用matlab软件，求解控制系统数学模型2、掌握传递函数在matlab中的表达方法3、掌握matlab求解拉氏变换和反变换4、掌握matlab求系统极值点和零点判断系统稳定性二、实验仪器Matlab2014b版三、实验原理（一）MATLAB中的传递函数模型传递函数在matlab中的表达方法控制系统的传递函数模型为：在MATLAB中，分子/分母多项式通过其系数行向量表示，即：num = [b0 b1 … bm]den = [a0 a1 … an]此时，系统的传递函数模型用tf函数生成，句法为：sys=tf(num, den) 其中，sys为系统传递函数。
如：num = [1 5 0 2]; den = [2 3 15 8];则：sys=tf(num, den)输出为：Transfer function:若控制系统的模型形式为零极点增益形式：此时，系统的传递函数模型用zpk函数生成，句法为：sys=zpk(z, p, k)。
zpk函数也可用于将传递函数模型转换为零极点增益形式，句法为：zpksys=zpk(sys)如：z=[-0.5 -1 -3]; p=[1 -2 -1.5 -5]; k=10;sys=zpk(z, p, k)传递函数的转换[num,den]=zp2tf(z,p,k)[z,p,k]=tf2zp(num,den)实际系统往往由多个环节通过串联、并联及反馈方式互连构成。
MATLAB提供的三个用于计算串联、并联及反馈连接形成的新系统模型的函数。
series函数计算两子系统串联后的新系统模型。
句法：sys = series(sys1, sys2)sys1, sys2分别为两子系统模型parallel函数计算两子系统并联后的新系统模型。
句法： sys = parallel(sys1, sys2)feedback函数计算两子系统反馈互联后的新系统模型。
matlab闭环传递函数求开环传递函数
matlab闭环传递函数求开环传递函数闭环传递函数和开环传递函数是控制系统设计中常用的概念。
在MATLAB中，可以通过闭环传递函数求解开环传递函数，本文将介绍这一过程。
在控制系统中，闭环传递函数表示了控制系统输出与输入之间的关系，它是开环传递函数和反馈路径之间的乘积。
闭环传递函数的形式为Gc(s) = G(s) / (1 + G(s) * H(s))，其中G(s)为开环传递函数，H(s)为反馈路径。
为了求解开环传递函数，我们需要已知闭环传递函数和反馈路径。
在MATLAB中，可以使用tf函数创建传递函数对象。
假设我们已经有了闭环传递函数Gc(s)和反馈路径H(s)，可以使用以下代码创建传递函数对象：Gc = tf(num, den); % num和den分别为闭环传递函数的分子和分母多项式的系数接下来，我们可以使用feedback函数计算开环传递函数，代码如下：G = feedback(Gc, H);其中，G为开环传递函数的传递函数对象。
在这个过程中，feedback函数会将闭环传递函数Gc和反馈路径H进行反馈合成，从而得到开环传递函数G。
除了使用feedback函数，MATLAB还提供了其他计算开环传递函数的函数，如series函数和parallel函数。
这些函数可以用于组合多个传递函数对象，从而计算出相应的开环传递函数。
通过求解开环传递函数，我们可以得到控制系统的性能指标，比如稳定性、响应速度和稳态误差等。
这些指标对于控制系统的设计和调整非常重要。
在实际应用中，我们可能需要根据给定的性能指标来选择合适的开环传递函数。
MATLAB提供了一些工具箱，如Control System Toolbox和System Identification Toolbox，可以帮助我们进行控制系统设计和性能分析。
总结起来，通过MATLAB中的闭环传递函数和反馈路径，我们可以求解出控制系统的开环传递函数。
这一过程可以帮助我们分析系统的性能指标，并进行控制系统设计和调整。

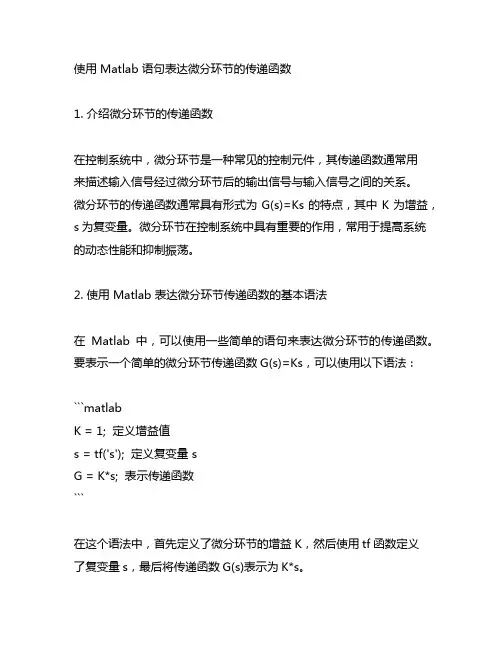

使用 matlab 语句表达微分环节的传递函数
使用 Matlab 语句表达微分环节的传递函数1. 介绍微分环节的传递函数在控制系统中，微分环节是一种常见的控制元件，其传递函数通常用来描述输入信号经过微分环节后的输出信号与输入信号之间的关系。
微分环节的传递函数通常具有形式为G(s)=Ks的特点，其中K为增益，s为复变量。
微分环节在控制系统中具有重要的作用，常用于提高系统的动态性能和抑制振荡。
2. 使用 Matlab 表达微分环节传递函数的基本语法在Matlab 中，可以使用一些简单的语句来表达微分环节的传递函数。
要表示一个简单的微分环节传递函数G(s)=Ks，可以使用以下语法：```matlabK = 1; 定义增益值s = tf('s'); 定义复变量 sG = K*s; 表示传递函数```在这个语法中，首先定义了微分环节的增益K，然后使用tf函数定义了复变量s，最后将传递函数G(s)表示为K*s。
3. 使用 Matlab 表达一般形式的微分环节传递函数除了简单的Ks形式外，微分环节的传递函数还可以具有一般形式G(s)=K(s-a)，其中a为常数。
在 Matlab 中，可以使用以下语句表达微分环节传递函数的一般形式：```matlabK = 2; 定义增益值a = 3; 定义常数as = tf('s'); 定义复变量 sG = K*(s-a); 表示传递函数```在这个语法中，除了定义增益K和常数a外，其余部分与简单形式的传递函数表达相似。
4. 使用 Matlab 表达多个微分环节的传递函数在实际控制系统中，经常会遇到多个微分环节组成的复杂系统。
在Matlab 中，可以使用一些复杂的语句来表达多个微分环节的传递函数。
一个由两个微分环节组成的传递函数G(s)=Ks^2可以使用以下语句表示：```matlabK = 4; 定义增益值s = tf('s'); 定义复变量 sG = K*s^2; 表示传递函数```在这个语法中，使用s^2表示两个微分环节的乘积。
matlab离散传递函数
MATLAB离散传递函数1. 定义离散传递函数是用来描述离散系统的数学模型，它是输入信号和输出信号之间的转换关系。
在MATLAB中，离散传递函数可以通过使用tf函数来创建。
tf函数的一般形式为：sys = tf(num, den, Ts)其中，num是一个向量，表示系统的分子多项式系数；den也是一个向量，表示系统的分母多项式系数；Ts是采样周期。
2. 用途离散传递函数在MATLAB中具有广泛的应用。
它可以用于系统建模、控制系统设计、滤波器设计等方面。
系统建模离散传递函数可以用来建立离散时间系统的数学模型。
通过将实际系统抽象成离散时间系统，并使用离散传递函数描述其动态特性，可以方便地进行系统分析和仿真。
控制系统设计离散传递函数在控制系统设计中起着重要的作用。
通过将控制对象和控制器抽象成离散时间系统，并使用离散传递函数描述其动态特性，可以进行控制器参数调整、性能评估等工作。
滤波器设计离散传递函数可以用于滤波器设计。
通过选择合适的离散传递函数，可以实现不同类型的滤波器，如低通滤波器、高通滤波器、带通滤波器等。
3. 工作方式离散传递函数描述了输入信号和输出信号之间的转换关系。
它通过分子多项式和分母多项式来表示系统的传递函数。
分子多项式分子多项式是一个表示系统输出与输入之间关系的多项式。
它的系数决定了输入信号对输出信号的影响程度。
分子多项式的阶数决定了系统的动态特性。
分母多项式分母多项式是一个表示系统动态特性的多项式。
它的系数决定了系统对输入信号进行处理时产生的延迟、振荡等现象。
采样周期采样周期是指离散时间系统中两次采样之间的时间间隔。
它决定了离散传递函数中连续时间和离散时间之间的转换关系。
4. 示例下面通过一个示例来演示如何使用MATLAB中的离散传递函数。
% 创建离散传递函数num = [0 0 1]; % 分子多项式系数den = [1 -1 0.5]; % 分母多项式系数Ts = 0.1; % 采样周期sys = tf(num, den, Ts);% 绘制离散传递函数的零极点图和幅频特性曲线figure;subplot(2,1,1);pzmap(sys); % 绘制零极点图title('Pole-Zero Map');subplot(2,1,2);bode(sys); % 绘制幅频特性曲线title('Bode Diagram');上述代码首先创建了一个离散传递函数，然后使用pzmap函数绘制了离散传递函数的零极点图，使用bode函数绘制了离散传递函数的幅频特性曲线。
实验一MATLAB系统地传递函数和状态空间表达式地转换
实验一 MATLAB 系统的传递函数和状态空间表达式的转换一、实验目的1、学习多变量系统状态空间表达式的建立方法；2、通过编程、上机调试，掌握多变量系统状态空间表达式与传递函数之间相互转换的方法；3、掌握相应的MATLAB 函数。
二、实验原理设系统的模型如式（1.1）所示：⎩⎨⎧+=+=DCx y BuAx x ' x ''R ∈ u ∈R ’’’ y ∈R P (1.1) 其中A 为nXn 维系统矩阵、B 为nXm 维输入矩阵、C 为pXn 维输出矩阵，D 为直接传递函数。
系统的传递函数和状态空间表达式之间的关系如式（1.2）所示G(s)=num(s)/den(s)=C (SI-A)-1 B+D (1.2) 式（1.2）中，num(s)表示传递函数的分子阵，其维数是pXm ，den(s)表示传递函数的按s 降幂排列的分母。
表示状态空间模型和传递函数的MATLAB 函数如下：函数ss （state space 的首字母）给出了状态空间模型，其一般形式是: sys=ss(A,B,C,D)函数tf （transfer function 的首字母）给出了传递函数，其一般形式是: G=tf(num ，den)其中num 表示传递函数中分子多项式的系数向量（单输入单输出系统），den 表示传递函数中分母多项式的系数向量。
函数tf2ss 给出了传递函数的一个状态空间实现，其一般形式是: [A,B,C,D]=tf2ss(num,den)函数ss2tf 给出了状态空间模型所描述系统的传递函数，其一般形式是: [num,den]=ss2tf(A,B,C,D,iu)其中对于多输入系统，必须确定iu 的值。
例如，若系统有三个输入u 1，u 2，u 3，则iu 必须是1、2、或3，其中1表示u 1,2表示u 2，3表示u 3。
该函数的结果是第iu 个输入到所有输出的传递函数。
三.实验步骤及结果1、应用MATLAB 对下列系统编程，求系统的A 、B 、C 、D 阵，然后验证传递函数是相同的。
怎么写matlab的simulink中均值模块的传递函数
怎么写matlab的simulink中均值模块的传递函数Simulink中的均值模块是一个用于计算输入信号的平均值的模块。
在Simulink中，可以使用传递函数（Transfer Function）模块来实现均值模块。
下面是一个示例，展示了如何使用传递函数模块来计算输入信号的平均值。
首先，打开Simulink，并创建一个新的模型。
右键单击模型空白处，选择“Library Browser”来打开库浏览器。
在库浏览器中，选择“Simulink”库，然后在框中输入“Transfer Function”来找到传递函数模块。
将传递函数模块拖动到模型中。
接下来，双击传递函数模块以配置其参数。
传递函数模块的参数由两个向量组成，分别表示传递函数的分子和分母。
为了计算输入信号的平均值，传递函数的分子应为1，而分母应为输入信号的持续时间。
点击传递函数模块的“Edit”按钮，在弹出的对话框中，输入分子和分母的参数。
对于分子参数，输入[1]。
对于分母参数，输入一个长度为1的向量，其中的元素的值为输入信号的持续时间。
点击“OK”保存配置，然后关闭对话框。
接下来，为传递函数模块的输入和输出信号创建输入和输出端口。
在库浏览器中，选择“Simulink”库，然后将“In1”和“Out1”端口拖动到传递函数模块上。
连接输入信号到传递函数模块的输入端口，并将传递函数模块的输出端口连接到输出信号。
这就是使用传递函数模块在Simulink中实现均值模块的基本步骤。
通过配置传递函数的分子和分母参数，可以实现不同的功能。
例如，可以使用不同的分子和分母参数来计算输入信号的加权平均值，滑动平均值等。
总结一下，Simulink中的均值模块可以使用传递函数模块来实现。
通过配置传递函数的分子和分母参数，可以灵活地定义不同的功能。
使用传递函数模块，可以方便地进行信号处理和分析，从而实现各种信号处理任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 G1 ( s) ( s 3)( 2s 1)
7s 3 G2 ( s) 2 5s 2 s 1
建议使用：G=G1*G2 这个方法好！ 拓展： G=G1*G2 *…*Gn 注意：series函数是双目运算！
目标6：传递函数的并联
2 G1 ( s) ( s 3)( 2s 1)
Matlab
for
Principles of Automatic Control
实验一 传递函数表示方法
目标1： 显示多项式传递函数 ( s) Matlab语句 1. 分子和分母各项系数按照降次排列，分别计入 num=[ ], den=[], 缺项系数补零。 2. 建立传递函数模型：sys=tf(num,den) 注意： 只有tf是函数，不可变，其它的都可变字母。
7s 3 G2 ( s) 2 5s 2 s 1
方法：
G=G1+G2
G= parallel(G1,G2)
[num,den]=parallel(num1,den1,num2,den2)
建议使用：G=G1+G2 这个方法好！ 拓展： G=G1+G2 +…+Gn 注意：parallel函数是双目运算！
[numc,denc]=cloop(num,den,sign)
2 G(s) ( s 3)( 2s 1)
7s 3 H ( s) 2 5s 2s 1
G1是前向，G2是反馈。
sign=-1或缺省是负反馈， sign=1是正反馈。
G= feedback(G1,G2,sign) [num,den]=feedback(num1,den1,num2,den2,sign)
[num, den]=zp2tf(z, p, k)
tf至zpk： [z, p, k]=tf2zp(num, den)
zpk至tf： [num, den]=zp2tf(z, p, k)
4( s 7)( s 2) G( s) ( s 3)( s 5)( s 9)
tf至zpk：
[z, p, k]=tf2zp(num, den)
目标5：传递函数的串联
2 G1 ( s) ( s 3)( 2s 1)
7s 3 G2 ( s) 2 5s 2 s 1
方法： G=G1*G2
G=series(G1,G2) [num,den]=series(num1,den1,num2,den2)
13s 3 4s 2 6 5s 4 3s 3 16 s 2 s 7
Matlab运行
13s 3 4s 2 6 ( s) 4 5s 3s 3 16 s 2 s 7
Matlab窗口
清除窗口屏幕 clc 卸载变量a clear a
Matlab建立.m文件
2 G(s) ( s 3)( 2s 1)
H ( s) 1
对于单位反馈，下面两种方法：
G= cloop (G1, sign) [numc,denc]=cloop(num,den,sign)
目标8：Simulink求解传递函数 启动Simulink：
一般人我都不告诉的绝招之一： 一堆模块需要连线，例如前向通道： 选中第一个模块，按住ctrl键不放，鼠标点击下 一模块输入，再点击下下一个模块输入……
显示零极点式传递函数 目标3：
7( s 3) G(s) ( s 2)( s 4)( s 5)
zpk函数用法： z=[ ]; 输入零点 p=[ ]; 输入极点
k=
输入增益
%zpk不可变，其它对应变化
sys=zpk(z,p,k);
目标4：传递函数的多项式形式与零极点形式转换
tf形式与zpk形式转换 zpk至tf： 智慧：2：to
目标2： 因子形式传递函数化成多项式传递函数
4( s 3)( s 2 7 s 6) 2 ( s) s( s 1onv用法： 1.实现两个多项式降次系数乘积运算。 2.体会右结合性
den=conv([1 0],conv([1 1],conv([1 1],conv([1 1],[1 3 0 5]))));
目标7：传递函数的反馈联接 G1是前向，G2是反馈。 sign=-1或缺省是负反馈， sign=1是正反馈。
G= feedback(G1,G2,sign)
[num,den]=feedback(num1,den1,num2,den2,sign 对于单位反馈，下面两种方法： G= cloop (G1, sign)
