绝缘原理
绝缘原理
1. 发电厂和变电站的直流电源作为主要电气设备的保安电源及控制信号电源，是一个十分庞大的多分支供电网络。
在一般情况下一点接地并不影响直流系统的运行，但如果不能迅速找到接地故障点并予以修复，又发生另一点接地故障，就可能引起重大故障的发生。
传统的检测直流系统绝缘的方法主要有电桥平衡原理和低频探测原理。
根据电桥平衡原理实现的绝缘监测装置被广泛使用，但它不能检测直流系统正、负极绝缘同等下降时的情况；绝缘监测装置即使报警，也不能直接得到系统对地的绝缘电阻大小。
用低频探测原理检测接地故障是近几年采用的一种新方法，但它所能检测的接地电阻受直流系统对地分布电容的制约，而且低频交流信号容易受外界的干扰，另外注入的低频交流信号增大直流系统的电压纹波系数。
可见，电桥平衡原理和低频探测原理均存在若干难以克服的缺陷。
我公司采用的检测方法为，主回路采用不平衡电桥检测总的绝缘电阻，而支路用直流互感器来检测到底是哪一路出现了绝缘降低。
同时用单片机来实现这种检测方法。
2．主回路的绝缘电阻的测量传统的平衡电桥检测原理如下图-1，通过检测电压Uj和Um，再加上给定的电阻R来算出R+、R-，但当正负绝缘都出现降低的情况下，检测的结果将与实际情况不符合。
3. 为了能检测正负都绝缘降低的情况，我公司采用一种不平衡电桥测量法。
测量原理如下：1）、母线绝缘测量原理如下图所示，接地电阻R5、R6。
K1 K2合，K3开，得到V1=（R3//R6）×U/（R1//R2//R5+R3//R6）K1 K3合，K2开，得到V2=（R3//R4//R6）×U/（R1//R5+R3//R4//R6）式中V1：K1 K2合，K3开时V点对负电压。
（这时V点就是大地）式中V2：K1 K3合，K2开时V点对负电压。
（这时V点就是大地）式中U：母线电压2）、支路绝缘测量原理如下图所示，接地电阻R5、R6。
K1 K2合，K3开，得到V1/R6+I1=(U-V1)/R5K1 K3合，K2开，得到V2/R6+I2=(U-V2)/R5式中V1：K1 K2合，K3开时V点对负电压。
高压绝缘子的原理
高压绝缘子的原理
高压绝缘子是一种用于电力传输和分配系统中的重要电气设备，其主要作用是将高电压部分与支撑结构或地面隔离，保证电力系统的安全可靠运行。
高压绝缘子的主要原理是利用了绝缘材料的特性，将电力系统中的高电压部分与地面或支撑结构隔离，以防止电流通过，避免电击等安全事故的发生。
高压绝缘子通常由绝缘子串、引线、接地导线等部分组成。
绝缘子串是高压绝缘子的主要组成部分，其由多个绝缘子组成，每个绝缘子都由绝缘材料制成。
这些绝缘材料通常具有优异的绝缘性能，并能够承受高电压的作用。
引线则负责将电力系统中的高电压部分连接到绝缘子串上。
接地导线用于将绝缘子串与地面或支撑结构连接，起到接地保护的作用。
当高压绝缘子正常运行时，绝缘材料能够有效地隔离高电压部分与地面或支撑结构，阻止电流的流动。
这样，即使在高压绝缘子下方存在一定的湿度或杂散电场，也不会导致电流通过绝缘子，造成电击危险。
然而，在某些特殊情况下，比如绝缘子表面积聚污、绝缘材料老化等，高压绝缘子的绝缘性能可能会下降。
这时，就容易出现漏电现象，即电流从高压绝缘子表面通过。
为了提高高压绝缘子的可靠性和安全性，常采用绝缘子串串补的方式，即在绝缘子串的两侧串联一些较短的绝缘子串，以提高绝缘子串的耐压能力。
总而言之，高压绝缘子的原理是利用绝缘材料的特性，将电力系统中的高电压部分与地面或支撑结构隔离，确保电力系统的安全运行。
它在电力传输和分配系统中起到非常重要的作用，保护了人员和设备的安全。
电气绝缘节的工作原理
电气绝缘节的工作原理1. 介绍电气绝缘节是电力系统中非常重要的一个部分，其作用是防止电力设备和电线路由于绝缘击穿而导致的事故，保证电力系统的安全运行。
本文将深入探讨电气绝缘节的工作原理，以及其在电力系统中的应用。
2. 电气绝缘节的基本原理电气绝缘节是通过提供电气设备的绝缘性能，阻止电流在设备间或设备与地之间的传导，以免电气系统发生故障和危险。
绝缘节通常由绝缘材料制成，其工作原理可以分为以下几个方面：2.1 绝缘材料的选择绝缘节的绝缘性能主要取决于绝缘材料的选择。
常见的绝缘材料包括橡胶、塑料、绝缘漆等。
这些绝缘材料具有较高的电阻和耐压能力，可以有效地隔离电流的传导。
2.2 绝缘材料的结构设计绝缘节的结构设计也是保证其绝缘性能的重要方面。
绝缘材料的结构设计应考虑到电场分布的均匀性、绝缘材料的厚度和形状等因素。
通过合理的结构设计可以提高绝缘节的绝缘能力和耐电压能力。
2.3 绝缘节与其他设备的连接方式绝缘节通常需要与其他设备进行连接，如电线、电缆等。
连接方式的选择也会影响绝缘节的绝缘性能。
一般来说，绝缘节与其他设备的连接应采用可靠的固定方式，以保证连接的稳定性和可靠性。
3. 电气绝缘节在电力系统中的应用电气绝缘节广泛应用于电力系统中的各个环节，其中包括以下几个方面：3.1 输电线路的绝缘节在电力系统的输电线路中，绝缘节用于防止电流在输电线路间的传导，以避免电路间的短路和电压过高。
输电线路的绝缘节通常采用绝缘子来实现，绝缘子将输电线路与支撑结构隔离开，以确保线路的正常运行。
3.2 电气设备的绝缘节电气设备中的绝缘节主要用于隔离不同部分之间的电流，防止电气设备由于绝缘性能不好而导致的漏电和电弧等事故。
电气设备的绝缘节通常由绝缘材料制成，既可以是固态绝缘节，也可以是液体绝缘节。
3.3 电气设备的绝缘维护电气设备的绝缘节需要定期维护，以确保其正常工作和良好的绝缘性能。
维护工作通常包括绝缘节的清洁、测量和检查等。
绝缘子的工作原理是什么
绝缘子是一种电隔离设备，能够保证电力设备的良好效果。
绝缘子的基本作用原理就是没有什么效应，绝缘子本身对基因的表达既没有正效应，也没有负效应，其作用只是不让其他调控元件对基因的活化效应或失活效应发生作用。
绝缘子能够让替他的调控元件在使用是不会发生火花效应。
根据不同的分类标准，绝缘子可以分为几种不同的类型。
绝缘子按结构可分为高低压绝缘子、悬式绝缘子、防污型绝缘子和套管绝缘子。
这四种绝缘子应用在不同的领域，有不同的使用限制和条件，对调控元件的保护作用也是不相同的。
架空线路中所用绝缘子，常用的有针式绝缘子、悬式瓷瓶绝缘子、瓷横担、蝶式绝缘子、棒式绝缘子和拉紧绝缘子等。
绝缘子的电气性能故障有闪络和击穿两种，闪络和击穿两种电气性能故障针对的故障不同，出现的故障方法不同。
闪络发生在绝缘子表面，可见到烧伤痕迹，通常并不失掉绝缘性能;击穿发生在绝缘子的内部，通过铁帽与铁脚间瓷体放电，外表可能不见痕迹，但已失去绝缘性能，也可能因产生电弧使绝缘子完全破坏。
对于击穿，应注重检查铁脚的放电痕迹和烧伤情况，以便针对不同的情况对损坏的绝缘子进行修改和维修。
钢化玻璃绝缘子是一种特殊的绝缘控件，能够在架空输电线路中起到重要作用。
绝缘子在架空输电线路中起着两个基本作用，即支撑导线和防止电流回地，这两个重要作用是绝缘子能到起到良好的绝缘效果。
在整条线路的运行寿命中(通常为40年)，这两个作用必须得到保证，绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。
绝缘子不仅承受承重的机械负荷导线和金属附件的重量，还必须承受恶劣天气情况下的风载荷、雪载荷、导线舞动以及运输安装过程中操作不当引起的冲击负荷，承受着重大的负荷。
从电气角度来说，绝缘子不仅要使导线与地绝缘，还必须耐受雷电和开关操作引起的过电压冲击，地址严重的电压冲击。
当因电压冲击而发生闪络时引起的局部过热，不会导致绝缘子钢化玻璃体的爆裂。

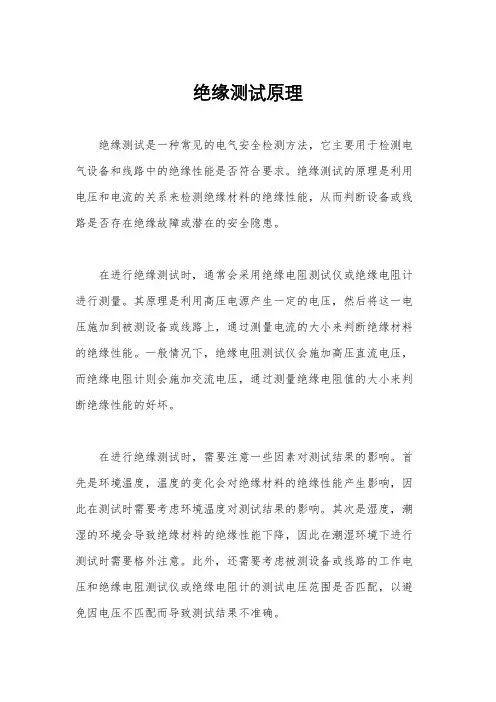

绝缘测试原理
绝缘测试原理绝缘测试是一种常见的电气安全检测方法，它主要用于检测电气设备和线路中的绝缘性能是否符合要求。
绝缘测试的原理是利用电压和电流的关系来检测绝缘材料的绝缘性能，从而判断设备或线路是否存在绝缘故障或潜在的安全隐患。
在进行绝缘测试时，通常会采用绝缘电阻测试仪或绝缘电阻计进行测量。
其原理是利用高压电源产生一定的电压，然后将这一电压施加到被测设备或线路上，通过测量电流的大小来判断绝缘材料的绝缘性能。
一般情况下，绝缘电阻测试仪会施加高压直流电压，而绝缘电阻计则会施加交流电压，通过测量绝缘电阻值的大小来判断绝缘性能的好坏。
在进行绝缘测试时，需要注意一些因素对测试结果的影响。
首先是环境温度，温度的变化会对绝缘材料的绝缘性能产生影响，因此在测试时需要考虑环境温度对测试结果的影响。
其次是湿度，潮湿的环境会导致绝缘材料的绝缘性能下降，因此在潮湿环境下进行测试时需要格外注意。
此外，还需要考虑被测设备或线路的工作电压和绝缘电阻测试仪或绝缘电阻计的测试电压范围是否匹配，以避免因电压不匹配而导致测试结果不准确。
绝缘测试的原理简单易懂，但在实际操作中需要严格按照操作规程进行，以确保测试结果的准确性和可靠性。
在进行绝缘测试时，需要先对被测设备或线路进行预处理，清除表面污垢和潮湿，以保证测试的准确性。
然后根据测试要求选择合适的测试电压和测试时间，进行测试操作。
最后根据测试结果判断设备或线路的绝缘性能是否合格，若测试结果不合格，则需要及时采取相应的维修措施，以确保设备或线路的安全可靠运行。
绝缘测试是电气设备安全运行的重要保障，只有通过定期的绝缘测试，才能及时发现设备或线路中存在的绝缘故障或潜在的安全隐患，从而保证设备或线路的安全可靠运行。
因此，对绝缘测试原理的深入理解和正确操作是非常重要的，只有这样才能确保设备或线路的安全运行，避免因绝缘故障而导致的安全事故发生。
绝缘电阻原理
绝缘电阻原理绝缘电阻是电工学中的一个重要概念，用于衡量绝缘材料对电流的阻碍能力。
它是指在特定电压和温度下，单位长度或单位面积绝缘材料所阻抗的大小，通常用欧姆（Ω）表示。
绝缘电阻的原理可以通过欧姆定律来解释。
根据欧姆定律，电流（I）等于电压（V）与电阻（R）的比值，即I = V / R。
在直流电路中，绝缘材料的电阻可以视为一个由正电荷和负电荷构成的电容器。
当电压施加在绝缘材料上时，电场将导致正负电荷在材料中分离，形成电势差。
这个电势差将导致电流从正电荷流向负电荷，形成一个电流环路。
绝缘电阻的大小取决于绝缘材料的导电性。
导电性越低，绝缘电阻就越大。
在理想情况下，绝缘材料应该是完全不导电的，即无法通过电流。
然而，实际绝缘材料总会存在微小的导电性，这是由杂质和缺陷引起的。
因此，绝缘电阻永远不可能无限大，且总会有一个极小的电流通过绝缘材料。
为了确保安全和可靠的电气设备运行，绝缘电阻必须足够大，以防止危险的漏电流通过。
一般来说，绝缘电阻应大于设备规格要求的最小阻值，以保证电流不会超过可接受的范围。
此外，绝缘电阻还可以通过定期绝缘测试来监测，以确保绝缘材料的质量和可靠性。
绝缘电阻的计算方法是将电压施加在绝缘材料上，然后测量通过绝缘材料的电流。
根据欧姆定律，电阻的阻值可以通过电压与电流的比值来计算。
对于长条形绝缘体，绝缘电阻（R）可以用以下公式表示：R = ρ * (L / A)其中，ρ是绝缘材料的电阻率，L是材料的长度，A是材料的横截面积。
需要注意的是，绝缘电阻的计算只适用于材料均匀且电场分布均匀的情况。
当绝缘材料存在不均匀性或电场分布不均匀时，计算结果可能会有误差。
总之，绝缘电阻是衡量绝缘材料阻碍电流能力的重要指标。
它依赖于绝缘材料的导电性，可以通过欧姆定律来计算。
保持绝缘电阻足够大对于电气设备的安全和可靠运行至关重要。
轨道电路电气绝缘的原理
轨道电路电气绝缘的原理说到轨道电路电气绝缘，大家可能会觉得这听起来就像是一门深奥的科学，实际上，听我说完，你会发现其实没有那么复杂，甚至还有点儿意思。
想象一下，我们走在街上，突然看到一条闪闪发光的铁轨，心里是不是会有一丝好奇，哦，这些铁轨是怎么工作的呢？轨道电路就像一条神秘的线，把电流和信号传递到列车里，让列车顺畅运行，不出差错。
而电气绝缘就好比是给这条线穿上了一件安全的外衣，保护它不被外界的干扰搞得一团糟。
电气绝缘的原理其实就像是给电流设定了一条边界，确保它在规定的范围内安全地流动。
你可以把电流想象成一条调皮的小鱼，它在水里游来游去，忽然碰到一个障碍物，哎呀，就得停下来，不能随便游出去了。
这时候，绝缘材料就像是鱼缸的墙壁，既能让小鱼畅游，又能防止它逃跑。
用在轨道电路里，绝缘材料一般都是一些非常棒的材料，比如橡胶、塑料或者陶瓷，哎，真的是各有千秋，各有千秋。
这样一来，电流在铁轨上就能保持稳定，不会受到雨水、湿气和其他干扰的影响。
要是没有电气绝缘，那可真是个大麻烦，试想一下，列车开到一个湿漉漉的地方，电流一碰上水，就可能短路，那可就热闹了。
列车不但停不下来，还可能出现其他安全隐患，真是让人心头一紧，想想都觉得毛骨悚然。
为了避免这种情况，工程师们在设计轨道电路时，专门考虑了绝缘的问题，他们会认真选择绝缘材料，确保它们能耐高温、抗潮湿。
真是心思缜密，细致入微，像个万无一失的保险箱，保障着列车的安全运行。
再说说绝缘材料的选择，哦，那可不是随便挑挑的。
每一种材料都有自己的特性，像橡胶，它柔软又有弹性，但在高温下可就不那么靠谱了。
而陶瓷，虽然坚硬，耐高温，但一摔就碎，真是让人心疼。
工程师们得权衡利弊，综合考虑不同材料的优缺点，才能选出最适合的。
这就像挑选合适的鞋子，得考虑舒适度、耐磨性和风格，最后才能找到那双“完美之鞋”。
电气绝缘的工作原理还得从电场的角度来看看。
简单来说，绝缘材料里并没有自由电荷，电流无法在里面流动。
防触电的原理
防触电的原理防触电的原理防触电是指在生活或工作中，人们采取一系列防范措施，以避免和防止触电事故的发生。
主要防止电流对人体造成的危害和伤害。
防触电涉及到很多专业知识和技术，而其原理主要涉及到以下几个方面：1.隔离原理隔离是防触电的最基本原理。
通过隔离可以将电器设备与人体和其他物体完全隔离开来，避免电流流向人体或其他物体，从而有效的避免触电事故的发生。
隔离的方式有很多，包括空气隔离、导体隔离和介质隔离等。
2.接地原理接地是一种有效的防触电方式，可以将电器设备的带电部分与大地接触。
接地可以将漏电流通过地线导出，避免漏电流对人体造成的危害。
在一般家庭和办公环境中，所有电器设备都应该进行接地，同时接地线的连接也需要合理，不能出现接触不良等现象。
3.绝缘原理绝缘是一种有效的防触电方式，可以在电器设备的带电部分和人体之间构建一个绝缘层，从而避免电流流向人体。
绝缘可以采用各种材料实现，如塑料、橡胶、纸制品等，其绝缘性能需要符合国家和行业标准。
4.保护原理保护是防触电的另一种重要原理，可以在电路中设置一定的保护电路，当电路出现故障时，可以及时切断电路，避免电流对人体造成危害。
保护措施包括过载保护、短路保护、漏电保护等。
5.标识原理在一些特殊场合，如高压线路、电力变压器等，由于环境的复杂性和安全性的要求，需要对电器设备进行特殊的标识，以提示人们注意安全。
标识可以通过各种途径实现，如标准刻字、标语、标识牌等。
总之，防触电是一项重要的安全措施，可以避免电流对人体的危害和伤害。
防触电需要我们了解电器设备的结构原理和工作特点，同时也需要了解国家和行业标准的要求。
只有全面、科学的进行防触电措施，才能保障生活和工作的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尊敬的客户：
您好！关于我公司绝缘监测的原理介绍如下：
1. 发电厂和变电站的直流电源作为主要电气设备的保安电源及控制信号电源，是一个十分庞大的多分支供电网络。
在一般情况下一点接地并不影响直流系统的运行，但如果不能迅速找到接地故障点并予以修复，又发生另一点接地故障，就可能引起重大故障的发生。
传统的检测直流系统绝缘的方法主要有电桥平衡原理和低频探测原理。
根据电桥平衡原理实现的绝缘监测装置被广泛使用，但它不能检测直流系统正、负极绝缘同等下降时的情况；绝缘监测装置即使报警，也不能直接得到系统对地的绝缘电阻大小。
用低频探测原理检测接地故障是近几年采用的一种新方法，但它所能检测的接地电阻受直流系统对地分布电容的制约，而且低频交流信号容易受外界的干扰，另外注入的低频交流信号增大直流系统的电压纹波系数。
可见，电桥平衡原理和低频探测原理均存在若干难以克服的缺陷。
我公司采用的检测方法为，主回路采用不平衡电桥检测总的绝缘电阻，而支路用直流互感器来检测到底是哪一路出现了绝缘降低。
同时用单片机来实现这种检测方法。
2．主回路的绝缘电阻的测量传统的平衡电桥检测原理如下图-1，通过检测电压Uj和Um，再加上给定的电阻R来算出
R+、R-，但当正负绝缘都出现降低的情况下，检测的结果将与实际情况不符合。
3. 为了能检测正负都绝缘降低的情况，我公司采用一种不平衡电桥测量法。
测量原理如
下：
1）、母线绝缘测量原理如下图所示，接地电阻R5、R6。
K1 K2合，K3开，得到V1=（R3//R6）×U/（R1//R2//R5+R3//R6）
K1 K3合，K2开，得到V2=（R3//R4//R6）×U/（R1//R5+R3//R4//R6）
式中V1：K1 K2合，K3开时V点对负电压。
式中V2：K1 K3合，K2开时V点对负电压。
式中U：母线电压
2）、支路绝缘测量原理如下图所示，接地电阻R5、R6。
K1 K2合，K3开，得到V1/R6+I1=(U-V1)/R5
K1 K3合，K2开，得到V2/R6+I2=(U-V2)/R5
式中V1：K1 K2合，K3开时V点对负电压。
式中I1：K1 K2合，K3开时漏电流。
式中V2：K1 K3合，K2开时V点对负电压。
式中I2：K1 K3合，K2开时漏电流。
式中U：母线电压
通过解方程即可得到正、负母线对地电阻值。
4、不平衡的特点
如上图中K1、K2、K3的投切。
在实际设备中的实现是单片机控制固体继电器AQW214来实现。
实际情况如下简图，可以看出地对正负母线的电压是一直在变化的。
我们一般用的万用表，只是用来测量直流电压的，如果测量如上图的跳变电压的话，表相应就会显示跳变的数字。
以上为我公司测量母线和支路绝缘原理，贵公司提出用万用表测量正对地电压和负对地电压跳变为我公司绝缘检测模块测量母线对地绝缘过程中的正常现象即：“K1 K2合，K3开”和“K1 K3合，K2开”两个不同时的测量过程造成正负对地电阻不平衡，由于母线正负对地电阻的变化使母线对地分压的变化。
因此万用表测量的正负对地电压时产生跳动，其中没有任何造成其他设备损坏的能量信号；而且不会影响直流母线正负之间电压稳定。
