配置基于IP子网划分VLAN示例
配置基于IP子网划分VLAN示例
组网需求
某企业网按照业务类型来分配IP子网，要求不同IP子网的用户采用不同的传输路径访问上游服务器。
如图1所示，Switch接收到用户报文有数据、IPTV、语音等多种业务，用户设备的IP地址各不相同。
在Switch上配置基于IP子网划分VLAN，接口GE0/0/1在收到用户报文后可以按照不同的源IP地址将这些报文自动划分到指定的VLAN中，并向上游的目的设备传输。
图1 基于IP子网划分VLAN组网图
配置思路
采用如下的思路配置基于IP子网划分VLAN：
1.创建VLAN。
2.配置接口GE0/0/1的类型为Hybrid类型，并配置允许通过的VLAN。
3.配置接口GE0/0/2、GE0/0/3、GE0/0/4允许通过的VLAN。
4.配置基于IP子网划分VLAN，并在接口GE0/0/1上使能基于IP子网划分VLAN的功能。
数据准备
为完成此配置例，需准备如下的数据。
∙配置接口GE0/0/1以untagged方式加入VLAN100、VLAN200、VLAN300。
∙配置接口GE0/0/2、GE0/0/3和GE0/0/4以tagged方式分别加入VLAN100、VLAN200和VLAN300。
∙IP子网所需配置数据如表1所示。
操作步骤
1.创建VLAN
# 在Switch上创建VLAN100、VLAN200 和VLAN300。
<Quidway> system-view
[Quidway] vlan batch 100 200 300
2.配置接口
# 在Switch上配置接口GE0/0/1为Hybrid类型，并加入VLAN100、VLAN200和VLAN300。
[Quidway] interface gigabitethernet 0/0/1
[Quidway-GigabitEthernet0/0/1] port link-type hybrid
[Quidway-GigabitEthernet0/0/1] port hybrid untagged vlan 100 200 300
[Quidway-GigabitEthernet0/0/1] quit
# 在Switch上配置接口GE0/0/2加入VLAN100。
[Quidway] interface gigabitethernet 0/0/2
[Quidway-GigabitEthernet0/0/2] port link-type trunk
[Quidway-GigabitEthernet0/0/2] port trunk allow-pass vlan 100
[Quidway-GigabitEthernet0/0/2] quit
# 在Switch上配置接口GE0/0/3加入VLAN200。
[Quidway] interface gigabitethernet 0/0/3
[Quidway-GigabitEthernet0/0/3] port link-type trunk
[Quidway-GigabitEthernet0/0/3] port trunk allow-pass vlan 200
[Quidway-GigabitEthernet0/0/3] quit
# 在Switch上配置接口GE0/0/4加入VLAN300。
[Quidway] interface gigabitethernet 0/0/4
[Quidway-GigabitEthernet0/0/4] port link-type trunk
[Quidway-GigabitEthernet0/0/4] port trunk allow-pass vlan 300
[Quidway-GigabitEthernet0/0/4] quit
# 在Switch上配置接口GE0/0/1使能基于IP子网划分VLAN功能。
[Quidway] interface gigabitethernet 0/0/1
[Quidway-GigabitEthernet0/0/1] ip-subnet-vlan enable
[Quidway-GigabitEthernet0/0/1] quit
3.配置基于IP子网划分VLAN
# 在Switch上配置VLAN100与IP地址192.168.1.2关联，优先级为2。
[Quidway] vlan 100
[Quidway-vlan100] ip-subnet-vlan 1 ip 192.168.1.2 24 priority 2 [Quidway-vlan100] quit
# 在Switch上配置VLAN200与IP地址192.168.2.2关联，优先级为3。
[Quidway] vlan 200
[Quidway-vlan200] ip-subnet-vlan 1 ip 192.168.2.2 24 priority 3 [Quidway-vlan200] quit
# 在Switch上配置VLAN300与IP地址192.168.3.2关联，优先级为4。
[Quidway] vlan 300
[Quidway-vlan300] ip-subnet-vlan 1 ip 192.168.3.2 24 priority 4
[Quidway-vlan300] quit
4.验证配置结果
在Switch上执行以下命令，显示信息如下：
[Quidway] display ip-subnet-vlan vlan all
----------------------------------------------------------------
Vlan Index IpAddress SubnetMask Priority
----------------------------------------------------------------
100 1 192.168.1.2 255.255.255.0 2
200 1 192.168.2.2 255.255.255.0 3
300 1 192.168.3.2 255.255.255.0 4
----------------------------------------------------------------
ip-subnet-vlan count: 3 total count: 3
配置文件
∙Switch的配置文件
∙#
∙ sysname Quidway
∙#
∙ vlan batch 100 200 300
∙#
∙vlan 100
∙ ip-subnet-vlan 1 ip 192.168.1.2 255.255.255.0 priority 2
∙#
∙vlan 200
∙ ip-subnet-vlan 1 ip 192.168.2.2 255.255.255.0 priority 3
∙#
∙vlan 300
∙ ip-subnet-vlan 1 ip 192.168.3.2 255.255.255.0 priority 4 ∙#
∙interface GigabitEthernet0/0/1
∙ port hybrid untagged vlan 100 200 300
∙ ip-subnet-vlan enable
∙#
∙interface GigabitEthernet0/0/2
∙ port link-type trunk
∙ port trunk allow-pass vlan 100
∙#
∙interface GigabitEthernet0/0/3
∙ port link-type trunk
∙ port trunk allow-pass vlan 200
∙#
∙interface GigabitEthernet0/0/4
∙ port link-type trunk
∙ port trunk allow-pass vlan 300
∙#
return。
配置基于IP子网划分VLAN
实验二：配置基于IP子网划分VLAN一、实验目的实验目的：学习和掌握配置基于IP子网划分VLAN，并通过配置基于IP子网划分VLAN，将指定网段或IP地址发出的报文在指定的VLAN中传输。
二、实验内容实验内容：通过配置基于IP子网划分VLAN，将指定网段或IP地址发出的报文在指定的VLAN中传输，并将同一种类型业务划分到同一VLAN中，不同类型业务划分到不同的VLAN中，通过不同的VLAN ID分流到不同的远端服务器上，从而实现业务互通。
三、实验原理实验原理：创建和确定业务所属的VLAN，并关联IP子网和VLAN，允许基于IP子网的VLAN通过当前端口，配置VLAN划分方式的优先级，使得优先选择基于IP子网划分的VLAN来实现指定网段或IP地址发出的报文在指定的VLAN中传输。
四、实验器材实验器材：电脑Windows 7一台，华为虚拟机（eNSP）一个，5台LSW交换机，7根网线，3台PC五、实验步骤实验步骤：第一步：建立好拓扑第二步：配置各PC的IP地址第三步：启动所有的设备服务第四步：双击进入到LSW1交换机的命令界面第五步：给交换机重新命名为Rou，并创建划分VLAN 100 200 300第六步：进入接口G0/0/1，将该接口设为hybrid类型，并加入到VLAN 100 200 300 第七步：进入接口G0/0/2，将该接口设为trunk类型，并允许和加入VLAN 100第七步：进入接口G0/0/3，将该接口设为trunk类型，并允许和加入VLAN 200第八步：进入接口G0/0/4，将该接口设为trunk类型，并允许和加入VLAN 300第九步：进入并将接口G0/0/1基于IP子网划分VLAN功能第十步：进入vlan 100，并将其与IP地址192.168.1.2 24关联，优先级设为2第十一步：进入vlan 200，并将其与IP地址192.168.2.2 24关联，优先级设为3第十二步：进入vlan 300，并将其与IP地址192.168.3.2 24关联，优先级设为4第十三步：display操作进行验证配置结果六、实验结果（数据和图表）结论实验结果（数据和图表）拓扑模型创建vlan 100 200 300配置接口G0/0/1为hybrid类型，并加入VLAN 100-300配置为trunk类型并将接口G0/0/2加入VLAN 100配置为trunk类型并将接口G0/0/3加入VLAN 200配置为trunk类型并将接口G0/0/4加入VLAN 300配置接口G0/0/1使能基于IP子网划分VLAN功能配置VLAN 100与PC1的IP地址关联，优先级为2配置VLAN 200与PC2的IP地址关联，优先级为3配置VLAN 300与PC3的IP地址关联，优先级为4检测并查看配置结果七、结果分析与结论结果分析：在实验过程中，通过创建VLAN100 200 300来进行划分每种业务所属的VLAN，然后再关联IP子网，通过IP子网来确定指定的VLAN，并将配置接口加入VLAN，从而实现基于IP子网的VLAN在不同类型业务中可以通过此方法进行分流使得实现业务互通。
基于ip地址划分vlan的应用
问题：有三台服务器，IP不在一个网段，以不同VLAN接入交换机。
PC如何使用一根网线同时访问三台服务器？如果我们采用笨办法，使用三根网线以不同VLAN接入交换机，如下图所示，我们访问不同服务器时就要换成不同网线，这样真的很麻烦。
其实我们只要使用几个简单的命令就可以实现用一根网线同时访问三个服务器。
现在就以华为交换机为例介绍这种方法的应用。
咱们假设这个交换机是一台华为交换机。
思路和配置如下：1.在PC上添加三个IP地址，分别和这三台服务器在同一网段。
2.A,B,C服务器分别接入交换机的2口3口4口，配置交换机port link-type access,port default vlan 2; portlink-type access,port default vlan 3; port link-type access,port default vlan 4。
3.将PC接入交换机的1口，配置1口port link-type hybrid,port hybrid untagged vlan 2 3 4,ip-subnet-vlan enable。
4.交换机系统模式下配置vlan 2,vlan 3,vlan 4。
配置vlan2与ip地址关联，优先级设置成对等的。
[Quidway] vlan 100,[Quidway-vlan100] ip-subnet-vlan 1 ip 192.168.0.2 24 priority 2。
其中ip-subnet-vlan 1代表序号，priority 是级别。
Ip地址设置成PC的ip地址，注意这里只要设置成一个段的就可以。
依次将vlan3和vlan4也配置上。
完成。
VLAN的划分和网络的配置实例

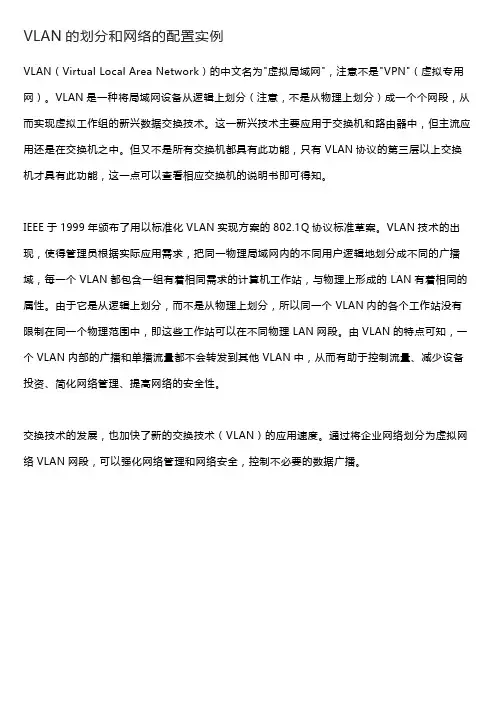

VLAN的划分和网络的配置实例VLAN（Virtual Local Area Network）的中文名为"虚拟局域网"，注意不是"VPN"（虚拟专用网）。
VLAN是一种将局域网设备从逻辑上划分（注意，不是从物理上划分）成一个个网段，从而实现虚拟工作组的新兴数据交换技术。
这一新兴技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。
但又不是所有交换机都具有此功能，只有VLAN协议的第三层以上交换机才具有此功能，这一点可以查看相应交换机的说明书即可得知。
IEEE于1999年颁布了用以标准化VLAN实现方案的802.1Q协议标准草案。
VLAN技术的出现，使得管理员根据实际应用需求，把同一物理局域网内的不同用户逻辑地划分成不同的广播域，每一个VLAN都包含一组有着相同需求的计算机工作站，与物理上形成的LAN有着相同的属性。
由于它是从逻辑上划分，而不是从物理上划分，所以同一个VLAN内的各个工作站没有限制在同一个物理范围中，即这些工作站可以在不同物理LAN网段。
由VLAN的特点可知，一个VLAN内部的广播和单播流量都不会转发到其他VLAN中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。
交换技术的发展，也加快了新的交换技术（VLAN）的应用速度。
通过将企业网络划分为虚拟网络VLAN网段，可以强化网络管理和网络安全，控制不必要的数据广播。
在共享网络中，一个物理的网段就是一个广播域。
而在交换网络中，广播域可以是有一组任意选定的第二层网络地址（MAC地址）组成的虚拟网段。
这样，网络中工作组的划分可以突破共享网络中的地理位置限制，而完全根据管理功能来划分。
这种基于工作流的分组模式，大大提高了网络规划和重组的管理功能。
在同一个VLAN中的工作站，不论它们实际与哪个交换机连接，它们之间的通讯就好象在独立的交换机上一样。
同一个VLAN中的广播只有VLAN中的成员才能听到，而不会传输到其他的VLAN中去，这样可以很好的控制不必要的广播风暴的产生。
基于用户的vlan划分配置方法
基于用户的vlan划分配置方法
基于用户的VLAN划分配置方法有多种，包括基于端口、MAC地址、协议、子网和策略等方法。
这些方法的选择主要基于网络管理员对安全性和设备可能性的考量。
以下是各种方法的简要说明：
1. 基于端口划分：这种方法要求网络管理员为交换机的每个端口配置默认VLAN。
如果收到Untagged帧，则VLAN ID的取值为PVID。
2. 基于MAC地址划分：这种方法要求网络管理员配置好交换机的MAC地址和VLAN ID的映射关系表。
如果收到Untagged帧，则将该帧添加到相应的VLAN ID。
3. 基于网络层协议划分：网络管理员需要配置以太网的协议域和VLAN ID
的映射关系表。
如果收到Untagged帧，则将该帧添加到相应的VLAN ID。
4. 基于子网划分：根据报文中的IP地址信息，确定添加的VLAN ID。
5. 基于策略划分：这是一种安全性较高的方法，可以基于MAC地址+IP地址、MAC地址+IP地址+接口进行划分。
成功划分VLAN后，可以达到禁
止用户改变IP地址或MAC地址的目的。
在实施基于用户的VLAN划分配置时，建议优先选择基于策略的方法，其次可以考虑基于MAC地址、子网和协议的方法，最后再考虑基于端口的方法。
配置基于ip子网的vlan及实例

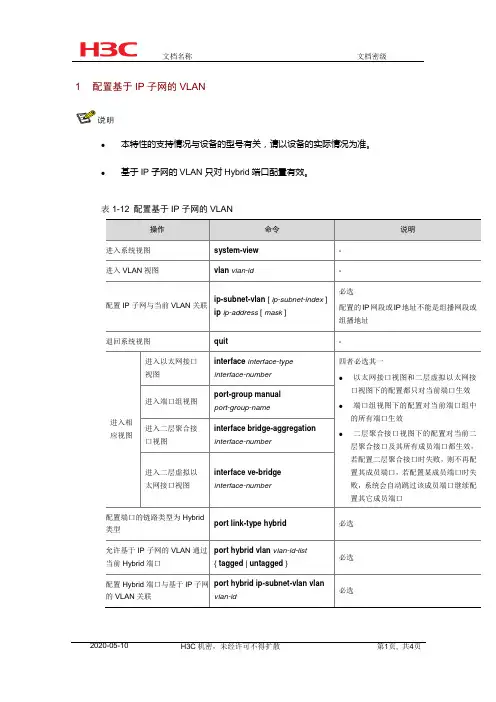

1 配置基于IP子网的VLAN●本特性的支持情况与设备的型号有关，请以设备的实际情况为准。
