臭氧量计算
臭氧消毒用量
臭氧消毒用量的计算洁净级别三十万级取消毒需要保持臭氧浓度N＝5mg/M3，十万级取N＝10 mg/M3，万级取N＝30mg/M3，百级取N＝40mg/M3。
臭氧总用量计算公式为：W＝NV/（1－S），式中，W－臭氧总用量（mg/M3）；S－臭氧衰减率S＝40％；V－总体积（M3）；N－洁净区域消毒需要保持的臭氧浓度（mg/M3）。
其中V＝V1＋V2＋V3，式中，V1－洁净区域总体积；V2－空调风道体积；V3－补充新风量造成臭氧损失的有效体积（V3＝总风量×20％常规新风更换率×10％（保持洁净区域的正压补充新风量）×60％＝总风量×1.2％) 。
臭氧发生器选型一般按以下方法计算：1、 该药厂洁净厂房总体积设为V12、 送风管道体积设为V23、 为保持洁净区正压所补充的新风量，折算体积为V34、 整个洁净厂房洁净度级别针对上述数据，可采用如下方案：W=C×V/（1-S） （其中S--为臭氧的衰退系数一般取0.61，C—臭氧浓度）参照卫生部《消毒技术规范》的标准确定臭氧灭菌的浓度C：空气中浮游菌： 2--4ppm物体表面的沉降菌落：10—15ppmV= V1+ V2+ V3×（系统循环总风量m3/h×25%常规新风更换率）×10%（保持洁净区正压补充的新风量）×39%（计算应用臭氧量时臭氧半衰率的预算值）。
二 臭氧的安全用量臭氧行业标准（一）安全浓度工业卫生标准：国际臭氧协会：0.1ppm 美国：0.1ppm 德国、法国、日本：0.1ppm 中 国：0.15ppm（二）臭氧基本性质*臭氧的英文名字叫 0ZONE ，分子式O3，分子量48, 是氧气（O2）的同素异形体，由三个氧原子组成，常温下臭氧是淡蓝色，草腥味气体，1ppm 臭氧 =1.963mg/m3，标准状态下，臭氧密度ρ= 2.144g/L，空气ρ= 1.293g/L。
臭氧发生器发生量计算公式及过程
附页：臭氧产量计算公式及过程
1、计算方法
1.1 臭氧产量的计算
DO3=CO3•QN(g或mg)
式中DO3——臭氧产量，g或mg。
CO3——臭氧浓度换算
QN——标准状态下，气体实际流量，m3/h或L/h
1.2空气流量换算公式
气体流量的修正计算：流量计使用时被测气体的温度、压力，往往与流量计分度标定时有所不同。
因此，使用时读数的流量显示值，常常不是流经流量计气体的真实反映，必须予以修正。
其公式如下：
QN=(PsTN/PNTs)1/2•Qs
式中：QN——标准状态下，气体实际流量，m3/h或L/h；
Qs——测量（试验）状态下，气体在仪表中的显示流量，m3/h或L/h；
Ps——测量（试验）状态下，气体的压力，Pa；
TN——仪表标定时的绝对温度，(273.15+20)K；
Ts——测量（试验）状态下，气体的温度K；
PN——仪表标定状态时的绝对压力（一个标准大气压1.01325×105Pa）
1.3臭氧浓度换算
臭氧检测仪直接读出的单位是ppm，换算成mg/m3公式如下：
CO3=104M/22.4•ppm•[273/(273+T)]*（Ba/101325）
上式中：
M----为臭氧分子量
ppm----测定的体积浓度值
T----温度
Ba----压力
104—稀释倍数。
臭氧量计算
1、臭氧总用量的计算公式为：
其中：
Ｗ—臭氧总用量，单位：mg/h。
Ｓ—臭氧的衰减率。
在温度大于25℃,相对湿度大于60%,取S=60%。
按照我公司的实际经验，考虑到制药企业的实际情况，取S=60%
Ｎ—车间消毒需保持的臭氧浓度，根据卫生部《消毒技术规范》，和我公司实际经验。
(a) E级D级均按D级设计，N取10ppm≈20mg/m3
(b) C级，N取15ppm≈30mg/m3
(c) B级A级，N取20ppm≈40mg/m3。
V—净化间总体积。
即生产洁净区体积与空调系统(HV AC)风道体积及机箱的总和，单位：m3。
X%—关闭新风不严或泄漏所造成的臭氧损失的百分率及风管体积折算，约为20-50％；由于此次设计方案考虑泄露造成的臭氧损失要大一些因此选取X为50％。

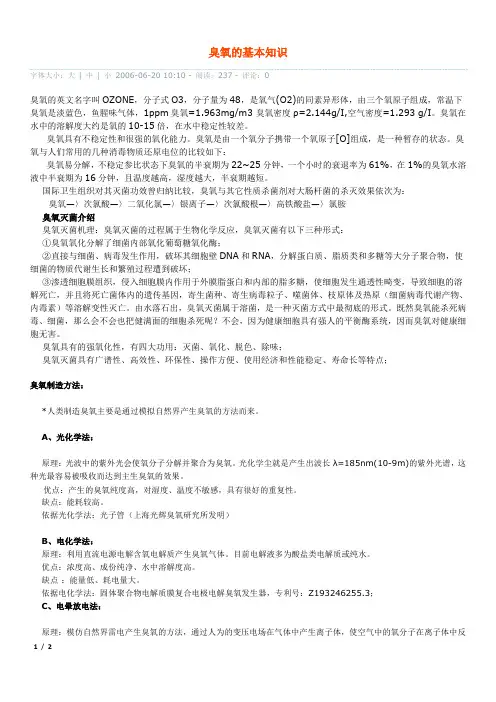

臭氧的基本知识
应，经碰撞合为分子。
优点：产量大。
缺点：会伴随有。
依据电晕放电法原理的发生器件：平行板、陶瓷片、电真空管等。
臭氧发生器类型介绍：(1)空气型臭氧发生器，它由臭氧发生器系统、送风系统、定时系统、控制系统四部分组成。
空气型臭氧发生器应用中有以下几个特点：放置高处，臭氧比重在空气中较大，易下降，放在高处利于其散播。
湿度适当，臭氧灭菌效果在湿度50~80%条件最理想。
(2)水处理臭氧发生技术及配套技术：主要包括气源预处理、发生、气水混合一大基础部分电控系统、结构系统五大方面技术。
在气源预处理中包括：过滤、增压、泠却、干燥四个过程，气水混合方法通常有曝气法、方丘里法、涡轮负吸法、混合塔法等四种方法。
臭氧浓度检测的方法大致可分为化学分析法和仪器法两大类：化学分析法中最常用的的碘化钾法，硼酸碘化钾吸光光度法和靛兰二磺酸钠分光光度法。
仪器法检测臭氧的浓度的原理是采用化学发光法和紫外线吸收法，仪器法检测臭氧的优点在于灵敏度高，重复性好，对操作者水平要求也不高，是一种较好的方法。
应用臭氧时注意事项：禁止在有导电气体或爆炸性介质存在的环境中使用，因为臭氧发生器一般采用高频高压电源供电。
臭氧发生器件在高温或杂质油类含量较高的气体环境下工作时，特别是开放型发生器器件容易沾污或衍生斑垢，多了会影响发生量，应及时清洗。
要求使用环境：空气湿度〈95%。
臭氧的发生用纯氧气源或光谱方法、水解方法时，臭氧的纯正度较高。
不会对人体健康产生危害，但如果用普通空气发生臭氧，电介质材料或器件选用不当时会伴随产生NOx。
臭氧具有强氧化能力，使用时要注意使橡胶制品、钢铁等物品远离它，以免被腐蚀。
另外臭氧会刺激人的呼吸系统，严重会造成伤害。
文献报告，臭氧浓度在0.02ppm时，为感觉临界值；臭氧浓度在0.15ppm时，为嗅觉临界值，一般人能嗅出；臭氧浓度达到1-10ppm时，为刺激范围；臭氧浓度在10ppm以上时，为中毒极限。
①重污染水和顽性汗水，投放量和作用时间须由预先的试验得出。

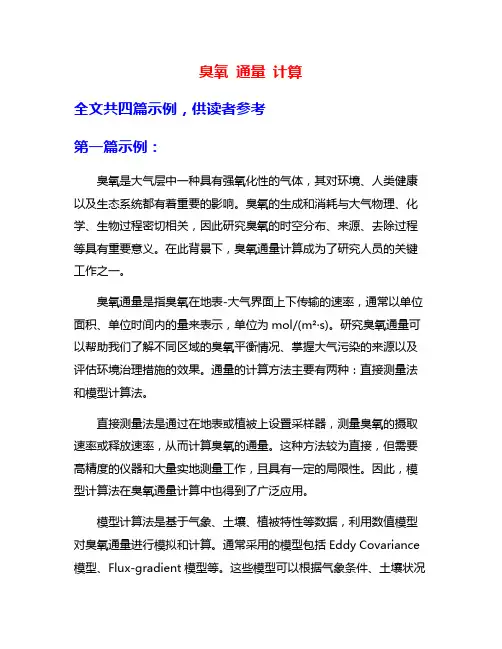

臭氧 通量 计算
臭氧通量计算全文共四篇示例，供读者参考第一篇示例：臭氧是大气层中一种具有强氧化性的气体，其对环境、人类健康以及生态系统都有着重要的影响。
臭氧的生成和消耗与大气物理、化学、生物过程密切相关，因此研究臭氧的时空分布、来源、去除过程等具有重要意义。
在此背景下，臭氧通量计算成为了研究人员的关键工作之一。
臭氧通量是指臭氧在地表-大气界面上下传输的速率，通常以单位面积、单位时间内的量来表示，单位为mol/(m²·s)。
研究臭氧通量可以帮助我们了解不同区域的臭氧平衡情况、掌握大气污染的来源以及评估环境治理措施的效果。
通量的计算方法主要有两种：直接测量法和模型计算法。
直接测量法是通过在地表或植被上设置采样器，测量臭氧的摄取速率或释放速率，从而计算臭氧的通量。
这种方法较为直接，但需要高精度的仪器和大量实地测量工作，且具有一定的局限性。
因此，模型计算法在臭氧通量计算中也得到了广泛应用。
模型计算法是基于气象、土壤、植被特性等数据，利用数值模型对臭氧通量进行模拟和计算。
通常采用的模型包括Eddy Covariance 模型、Flux-gradient模型等。
这些模型可以根据气象条件、土壤状况以及植被类型等因素，预测不同区域臭氧的传输和转化过程，为臭氧通量的计算提供了重要的依据。
在进行臭氧通量计算时，研究人员需要收集和整理大量的气象数据、土壤数据、植被数据等，以及进行实地观测和实验。
通过对这些数据的处理和分析，可以揭示不同区域臭氧的来源、去除机制、传输方式等重要信息，为环境保护和生态研究提供科学依据。
臭氧通量计算在全球范围内得到了广泛应用，研究人员通过对不同区域的通量进行比较和分析，可以了解臭氧的时空分布规律，及时发现环境污染问题，指导环境治理和保护工作。
同时，臭氧通量计算也为气候变化、大气化学等相关领域的研究提供了重要数据支持。
总的来说，臭氧通量计算是一项复杂而重要的工作，需要不断完善方法和技术，提高数据的准确性和可靠性。
臭氧量度算公式
臭氧量计算公式W=C*S*1/V*60/t臭氧产量 W(g/h)：=臭氧浓度（g/m3）×空气流量（m3/h）。
W=臭氧的产量C=28ppm0.056g/m329.9 S=1ppm=2mg/m3t= 2.5分钟 2.5 C=检测仪所显示的浓度(ppm)V=0.018m3t=开机的时间(分)流量9.5 V=容器的体积(m3)W=1344mg/h下面是我收集整理的一些资料:臭氧消毒一、达到杀菌浓度所需时间公式：T= (V1+ V2)×S/(A-B)×FA＝臭氧发生效率（L/min）V1=洁净区体积V2＝空调机和送回风管路的体积S＝臭氧杀菌浓度T＝达到臭氧杀菌浓度所需时间（min）B=臭氧自然失效速度（L/min），可通过密闭容器试验获得；F＝安全系数（一般为2不易过大）二、杀菌浓度100000万级洁净区：相对湿度：＞45% (设备要求：50%--85%)温度：10℃-30℃ (设备要求： 4℃-35℃)臭氧浓度：10 mg/m3作用时间：80 min空气消毒： 20mg/m 3，30 分钟，对自然菌的杀灭率达到 90% 以上；30mg/m3，15min，对自然菌的杀灭率达到90% 以上。
(设备要求：60—90分钟)表面消毒：60mg/m3，相对湿度≥ 70% ， 60min ～ 120min ，才能达到消毒效果。
薰蒸消毒：(设备要求：120—150分钟)三、空气中允许浓度作业现场空气中容许的阀限值为0.2mg/m3。
四、排风时间臭氧稳定性极差，常温下即可自行分解为氧，停止发生后，通风30--60分钟后，其浓度与大气水平一样。
臭氧在空气中的半衰期一般为20-50分钟，随温度与湿度的增高而加快。
(设备要求：≥30分钟)五、含量测定方法一在500ml锥形带塞玻璃瓶中，加入350ml蒸馏水和20ml20%KI溶液，在排气管分流取臭氧气2L通入锥形瓶，再滴5ml浓度为3mol/L的H2SO4溶液，静置5分钟后用0.1000mol/L的Na2S2O3滴定，反应至浅黄色时加１ml0.5%的淀粉指示剂，滴定至无色，计算消耗的量，每毫升mol/l的Na2S2O3溶液相当于48.00mg的臭氧。
臭氧的单位
臭氧的单位臭氧的单位是指用来计量臭氧含量的物理量单位。
臭氧是一种氧气的变形物质，具有耗损臭氧层、导致 UV 辐射增强等危害环境的特性。
尤其在大气层中的臭氧含量越来越少，臭氧单位的确定和使用就显得尤为重要。
下面将介绍臭氧单位的种类和使用。
1. 常用的臭氧单位种类(1) ppm：ppm (parts per million) 是指臭氧浓度，在一百万份空气中，有多少份是臭氧。
比如，1 ppm 就是 1/1000,000 的臭氧含量，同理 0.1 ppm 就是 1/10,000,000 的臭氧含量。
ppm 单位广泛用于描述臭氧含量。
(2) Dobson 单位：Dobson 是一种臭氧单位，以将臭氧含量放入大气的一个柱状区域作为标准，该标准称为“臭氧量”，并表示为 DU (Dobson units)。
1 DU 是指将臭氧气体压缩到 1 至的密度于0℃时占据的面积正好为 1 平方厘米的臭氧厚度。
1 Du 基本等同于2.69 x 10^16 臭氧分子。
(3) 毫克/立方米：毫克/立方米(mg/m³) 是指臭氧的质量浓度，用于描述特定空气空间中臭氧的质量量。
一般来说，臭氧含量越高，其危害性就越大，而mg/m³ 单位可以为环境保护和健康管理等方面提供便利。
臭氧单位的确定和使用需要考虑到实际需求。
在空气质量检测和监测方面，ppm 和毫克/立方米是最常使用的单位。
比如，空气污染浓度指数，一般以 ppm 为单位计算并标定标准。
而在大气层臭氧浓度的测量方面，常常使用 Dobson 单位，因为 Dobson 单位能够在较大范围内测量和描述臭氧量。
3. 臭氧浓度的关系和转换(1) ppm 和mg/m³ 的关系：当知道臭氧的质量浓度mg/m³ 时，可以按照臭氧分子的质量和体积计算出 ppm 值，即ppm = mg/m³ ÷ 48.(2) ppm 和 DU 的关系：ppm 与 DU 之间没有直接的转换公式。
臭氧计量单位定义
臭氧计量单位定义O3计量单位定义在我们讨论臭氧发生器输出，如何测量溶解在水中的臭氧以及许多其他重要的臭氧信息之前，我们必须清楚地了解臭氧世界中使用的测量单位。
在使用臭氧发生器之前，小伙伴们必须清楚地了解当前国际、国内的使用单位，不要再把空气中的1mg/L算成1ppm啦马老师：）。
1、臭氧发生器产量g / hr =g / hr =每小时臭氧克数臭氧产量是臭氧发生器输出量的最常见表示方法。
通常同林臭氧厂家也用这个单位来标识和区分臭氧发生器型号表示臭氧发生器在一小时内产生的臭氧重量（克）。
同林臭氧通过测量臭氧发生器出口浓度和气量来计算此值。
北京同林臭氧坚持做足量、做稳定的臭氧发生器。
mg / hr =每小时臭氧毫克数通常用于计量非常小的臭氧发生器的输出。
1克/小时臭氧= 1,000毫克/小时臭氧。
k g / hr = 每小时的臭氧公斤数用于计量较大的臭氧发生器的输出。
北京同林1kg 2kg 10kg臭氧发生器在环保领域和消毒领域正大放异彩1千克/小时臭氧= 1000克/小时臭氧。
磅/天= 每天磅数用于标识英标单位的大型臭氧发生器的输出。
英国主要臭氧厂家是ozonia 1磅/天臭氧= 18.9克/小时臭氧。
2、臭氧浓度单位mg / l 毫克每升=g / m3 克/立方米国内最常用臭氧浓度单位，主要用来表示臭氧发生器出口气体浓度或者水中的臭氧浓度。
空气中臭氧浓度换算为：空气中1毫克/升（mg/L）臭氧= 1克/立方米(g/m3)= 1微克/毫升（ug/ml）这些单位数值相等可以互换用。
水中臭氧浓度1 mg / l = 1 ppmw t％=重量百分比臭氧重量所占百分比=臭氧的质量/含有臭氧气体的质量×100%。
国外的臭氧发生器经参数常用这个量纲。
其中，同林纯氧源臭氧1%=14.3mg/L,干燥空气源臭氧1%=12.8mg/L。
这提供了通过臭氧发生器的气流中的臭氧气体浓度。
ppm =百万分之一气相中的ppm（parts per million）单位是指在100万气体（通常是空气）体积中含有臭氧的体积数，100万份空气中的1份臭氧将为1ppm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号
项目
数值
单位
1
风速
3.5
M/S
2
边长尺寸（正方形柱体）
0.2
M
3
臭氧量
4
空气密度（25℃）
5
风道截面积
风量
6
12.1 1.1691
0.04 0.14 504 589.2264
PPM Kg/M3
M2 M3/S M3/H Kg/H
7
臭氧含量与空气的比重
序号
项目
数值
单位
1
风速
5.4
M/S
2
边长尺寸（正方形柱体）
0.12
M
3
臭氧量
33.2
PPM
4
空气密度（25℃）
5
风道截面积
风量
6
1.1691 0.0144 0.07776 279.936
Kg/M3 M2
M3/S M3/H
327.2731776
Kg/H
7
臭氧含量与空气的比重
5.49517E-05
每小时臭氧产生量 8
PPM Kg/M3
M2 M3/S M3/H Kg/H
7
臭氧含量与空气的比重
7.44828E-05
每小时臭氧产生量 8
0.005416935 5416.94
Kg/H mg/H
60W-32等离子管-臭氧量计算结果（2019-02-16）
序号
项目
数值
单位
1
风速
1.2
M/S
2
边长尺寸（正方形柱体）
0.12
0.017984225 17984.23
Kg/H mg/H
77 48
2.00276E-05
每小时臭氧产生量 8
0.011800783 11800.78
Kg/H mg/H
150W汞齐有臭氧U管-臭氧量计算结果（2017-08-21）
序号
项目
数值
单位
1
风速
1.2
M/S
2
边长尺寸（正方形柱体）
0.12
M
3
臭氧量
4
空气密度（25℃）
5
风道截面积
风量
6
45 1.1691 0.0144 0.01728 62.208 72.7273728
M
3
臭氧量
59
PPM
4
空气密度（25℃）
5
风道截面积
1.1691 0.0144
Kg/M3 M2
风量
0.01728
M3/S
6
62.208
M3/H
72.7273728
Kg/H
7
臭氧含量与臭氧产生量 8
0.007102204 7102.20
Kg/H mg/H
60W-25等离子管-臭氧量计算结果（2019-02-16）
