2015电工技师培训cad总汇
电气CAD试题库及答案
概述 认证考试习题(l)CAD 的英文全称是 D A ·Computer Aided Drawing B ·Computer Aided Plan C ·Computer Aided Graphics D ·Computer Aided DeSign (3)在“清除屏幕”状态下，以下哪个部分不显示在绘图界面中?B A ·菜单栏 B ·工具栏 C ·命令窗口 D ·状态栏 (4)文本窗口与图形编辑窗口的快速切换的功能键是 B A ·F1 B ·F2 C ·F3 D ·F4 (5)工具选项板的快捷键为 C A ·Ctrl+1 B ·Ctrl +2 C ·Ctrl +3 D ·Ctrl +4 (6)AutoCAD 临时保存文件的默认扩展名为 D A ·*.sav B ·*.bak C ·*.dwl D ·*.ac$ (7)在多文档界面中对打开的图形之间进行切换的快捷键是 B A ·Ctrl+Alt B ·Ctrl+F6 C ·Alt+Tab D ·Alt+F6 (8)以下哪些工具按钮都在“绘图”工具栏中?A A ·直线、图案填充、表格、矩形 B ·直线、图案填充、偏移、多行文字 C ·创建块、点、移动、样条曲线 D ·直线、点、复制、多行文字 (9)在命令的执行过程中，需要"帮助"时可以怎样实现?D A ·按功能键Fl2 B ·按功能键FlO C ·按功能键F2 D ·按功能键Fl (10)下列命名对象中，哪一个不可以在局部打开的图形中使用?B A ·图层 B ·打印样式 C ·布局 D ·标注样式 (11)对“清除屏幕”操作进行切换的快捷键是 AA ·Ctrl+0B ·Ctrl+1C ·Ctrl+2D ·Ctrl+3 (12)AutoCAD 软件的基本图形格式为 A A ·*.dwg B ·*.dxf C ·*.dws D ·*.dwt (13)缺省情况下AutoCAD2007中保存图形文件的格式是C A ·AutoCAD 2006 B ·AutoCAD 2005 C ·AutoCAD 2004 D ·AutoCAD 2002(14)下列选项中与快速保存命令QSave 功能相同的是D A ·命令行输入“save ” B ·下拉菜单“文件/另存为(A)…” C ·命令行输入“saveas ” D ·在“标准”工具栏中选择“保存”按钮(15)关于使用“工作空间”，下列哪一种说法不正确?A A ·用户不可以删除默认的“工作空间” B ·用户可以创建新的“工作空间” C ·用户可以更改自已创建的“工作空间” D ·用户可以更改默认的“工作空间”(16)菜单项后面有省略号“…”，意味着 D A ·以命令行的形式执行菜单项对应的命令 B ·将有下一级菜单项 C ·菜单项不可用 D ·点击菜单项将出现对话框 (17)从下列哪个下拉菜单可以打开“文字样式”对话框?C A ·“文件”下拉菜单 B ·“视图”下拉菜单 C ·“格式”下拉菜单 D ·“工具”下拉菜单 (18)要使用Autodesk Subscription 必须是 A A ·获得Autodesk 验证通过的Subscription 用户B ·AutoCAD2007版本的所有用户C ·AutoCAD2007版本的完全安装D ·安装时，必须在“安装”选项卡中，单击“多席位单机安装” (19)刚刚画了一个半径为50的圆，接着在其他位置继续画一个半径为32的圆，最快捷的操作是 CA ·点击画圆，给定圆心，键盘输入“32”B ·回车、空格或鼠标右键，“重复圆”，给定圆心，回车、空格或鼠标右键C ·回车、空格或鼠标右键，“重复圆”，给定圆心，键盘输入“32”D ·点击画圆，给定圆心，回车、空格或鼠标右键 (20)AutoCAD2007设计中心的快捷键是 C A ·Ctrl+0 B ·Ctrl +l C ·Ctrl+2 D ·Ctrl +3答案(1) D (2) A (3) B (4) B (5) C(6) D （7）B (8) A (9) D (10) B (11) A (12) A (13) C (14)D (15) A (16) D (17) C (18) A (19)C (20) C基础操作(1)在坐标(-3，5)中，5代表哪个轴的坐标?D A·X 轴B·极轴 C·Z 轴 D·Y 轴(2)系统默认角度是以 B 方向定义为正方向。
CAD电气绘图基础操作详细讲解PPT课件
3.3 图案填充
• 绘制图形时，有时需要使用某种图形来充满某个 指定区域，此过程称为图案填充。在电气工程图 中经常要使用到这种图案填充方式来表现效果， 例如配电箱的绘制、暗装开关的绘制、暗装插座 的绘制等等。本节介绍创建图案填充、编辑图案 填充，并通过一个实例来展示图案填充的应用。
3.3.1 创建和编辑图案填充
3.1.14 应用实例—绘制电缆连线盒符号
• 电缆连线盒是电缆连接和分线的装置。 • 其符号绘制可以用多段线、多线和直线组合完成，
具体绘制步骤如下：
3.1.15 徒手线和修订云线
• 徒手线和修订云线是两种特殊方式，徒手线相当 于用画笔直接绘图为用户提供了更大的自由发挥 的空间，修订云线可以将需要特别注意的地方标 示出来，用于多人合作制图时的相互提示。
向上、向下绘制等长的直线6和直线7，完成绘制。具体的绘制结果，如图 3.12所示。
3.1.7 绘制圆
• 在AutoCAD中，可以通过圆心和半径或圆周上的点 来创建圆，也可以创建与对象相切的圆。下面介 绍三种最常用的绘制圆的方法。
• 1．以圆心、半径方式绘制圆 • 2．以圆心、直径方式绘制圆 • 3．以两点方式绘制圆 • 4．以三点方式绘制圆
• （1）单击“圆”按钮，绘制圆。 • （2）单击“直线”按钮，绘制直线1，如图3.18
所示。 • （3）单击“直线”按钮，绘制直线2、3、4，完
成绘制。具体绘制结果如图3.19所示。
3.1.12 多线的绘制
• 多线是指多条平行的直线，是一个组合对象，平 行线的间距和数目是可调的，直线的线型也可以 不同，常用于绘制线路图等平行线对象。
• 用户可以通过3种方式建立选择集：单击对象选择、窗口选 择、交叉窗口选择
电气工程制图CAD(X)---第2章 绘制基本二维图形
(1)首先运用多段线绘制变压器T的绕组。
图2-16 多段线绘制的变压器绕组
机械与控制工程学院
AutoCAD 电气工程绘图 第2章 绘制基本二维图形
(2)运用多段线绘制晶闸管V。
桂林理工大学
图2-17 多段线绘制的晶闸管
机械与控制工程学院
AutoCAD 电气工程绘图 第2章 绘制基本二维图形
通过正交模式的设定绘制垂直或水平的一组射线。
在AutoCAD中，射线主要用于绘制辅助线。
机械与控制工程学院
AutoCAD 电气工程绘图 第2章 绘制基本二维图形
2.1.3 绘制构造线
桂林理工大学
构造线为两端可以无限延伸的直线，没有起点和终点， 可以放置在三维空间的任何地方，主要用于绘制辅助线。
执行方法： ➢ 命令行：Xline； ➢ 菜单栏：“绘图（D）” ➢ 工具栏：
“修订云线（V）”；
机械与控制工程学院
AutoCAD 电气工程绘图 第2章 绘制基本二维图形 桂林理工大学
图2-13 将对象转换成云线边界
机械与控制工程学院
AutoCAD 电气工程绘图 第2章 绘制基本二维图形 桂林理工大学
图2-14 隔离开关细节标示
机械与控制工程学院
AutoCAD 电气工程绘图 第2章 绘制基本二维图形 桂林理工大学
在菜单栏“格式（O）”
“多线样式（M）”
打开“多线样式”选项卡，可以根据需要创建多线样式，设
置其线条数目和线的拐角方式。该选项卡中各项功能如下：
机械与控制工程学院
图2-3 “多线样式”选项卡
AutoCAD 电气工程绘图 第2章 绘制基本二维图形 桂林理工大学
电气CAD全套ppt完整版课件整本书电子教案最全教学教程
图2.5 集中表示法示例
*
2.2.2 半集中表示法 把一个项目中某些部分的图形符号在简图中分开布置，并用机械连接符号把它们连接起来，称为半集中表示法。在半集中表示法中，机械连接线可以弯折、分支或交叉。
图2.7 半集中表示法示例
*
2.2.3 分开表示法 把一个项目中某些部分的图形符号在简图中分开布置，并使用项目代号(或文字符号)表示它们之间关系的方法，称为分开表示法，分开表示法也称为展开法。分开表示法也就是把集中表示法或半集中表示法中的机械连接线去掉，在同一个项目图形符号上标注同样的项目代号。
*
(2) 设备用图形符号在电气图中应用
图1.15 附有设备用图形符号的电器图示例
*
2. 常用设备用图形符号 电气设备用图形符号分为6个部分： 通用符号， 广播、电视及音响设备符号， 通信、测量、定位符号， 医用设备符号， 电话教育设备符号， 家用电器及其他符号。
*
1.2.3 标志用图形符号和标注用图形符号 1．标志用图形符号 标志用图形符号的种类及用途如下： (1) 公共信息用标志符号向公众提供不需专业或职业训练就可理解的信息； (2) 公共标志用符号传递特定的安全信息； (3) 交通标志用符号传递特定交通管理信息； (4) 包装储运标志用符号用于货物外包装，以提示与运输有关的信息。 与某些电气图关系较密切的公共信息标志用图形符号见P19图1.16。
*
第2章 电气图的基本表示方法
2.1 电气线路的表示方法 2.1.1 多线表示法 电气图中的每根连接线或导线各用一条图线表示的方法，称为多线表示法。 多线表示法能比较清楚地看出电路的连接，一般用于表示各相或各线内容的不对称情况和要详细地表示各相或各线的具体连接方法的情用图形符号表达不清楚或某些含义不便用图形符号表达时，可在图上加注释。注释可采用两种方式：一是直接放在所要说明的对象附近；二是在所要说明的对象附近加标记，而将注释放在图中其他位置或另一页。 (2)详图。 详图实质上是用图形来注释，这相当于机械制图的剖面图，就是把电气装置中某些零部件和连接点等结构、做法及安装工艺要求放大并详细表示出来。

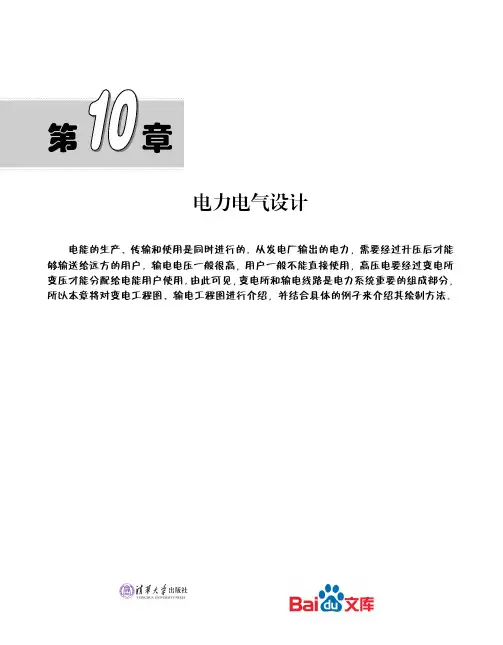

AutoCAD2015中文版电气设计实例教程电力电气设计
第电力电气设计电能的生产、传输和使用是同时进行的。
从发电厂输出的电力，需要经过升压后才能够输送给远方的用户。
输电电压一般很高，用户一般不能直接使用，高压电要经过变电所变压才能分配给电能用户使用。
由此可见，变电所和输电线路是电力系统重要的组成部分，所以本章将对变电工程图、输电工程图进行介绍，并结合具体的例子来介绍其绘制方法。
AutoCAD 2015中文版电气设计实例教程10.1 电力电气工程图简介【预习重点】☑了解电力系统的含义即组成部分。
☑了解变电工程图与输电工程图。
电能的生产、传输和使用是同时进行的。
发电厂生产的电能，有一小部分供给本厂和附近的用户使用，其余绝大部分都要经过升压变电站将电压升高，由高压输电线路送至距离很远的负荷中心，再经过降压变电站将电压降低到用户所需要的电压等级，分配给电能用户使用。
由此可知，电能从生产到应用，一般需要5个环节来完成，即发电→输电→变电→配电→用电，其中，配电又根据电压等级不同分为高压配电和低压配电。
由各种电压等级的电力线路，将各种类型的发电厂、变电站和电力用户联系起来，形成的一个发电、输电、变电、配电和用电的整体，称为电力系统。
变电所和输电线路是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
1．变电工程及变电工程图为了更好地了解变电工程图，下面先对变电工程的重要组成部分—变电所作简要介绍。
系统中的变电所，通常按其在系统中的地位和供电范围分成以下几类。
（1）枢纽变电所。
枢纽变电所是电力系统的枢纽点，用于连接电力系统高压和中压的几个部分，汇集多个电源，电压为330～500kV。
全所停电后，将引起系统解列，甚至出现瘫痪。
（2）中间变电所。
高压以交换潮流为主，起系统交换功率的作用，或使长距离输电线路分段，一般汇集2～3个电源，电压为220～330kV，同时又降压供给当地用电。
这样的变电所主要起中间环节的作用，所以叫做中间变电所。
全所停电后，将引起区域网络解列。
矿井维修电工技师培训11
• 能耗制动的机械特性方程式：
• 式中 • • • •
•
n=-[Ra+Rn/（CeCT
2 n
）]T
Ra——电枢电阻；
Rn——制动电阻；
Ce——电动势常数，Ce=pN/60a
CT——转矩常数，CT=pN/2=9.55Ce
T——电动机产生的电磁转矩。
• 对应的机械特性曲线是一条通过坐标原点的直线，如图11-2所示。 • 如果制动前电动机在固有机械特性的A点稳定运行。开始制动瞬间，
• 2．直流电动机的调速方法
• 他励直流电动机的调速方法有降低电源电压调速、电 枢串电阻调速和减弱磁调速3种。
• 3．三相异步电动机速度调节 • 1）三相异步电动机调速方法 • 根s）据/三相，异要步实电现动三机相的异转步速时表机达速式度n的=n调1(节1-方s)法=6有0f31种（方1-
法： • (1)改变供电电源的频率f1，进行变频调速。 • (2)改变定子极对数p，进行变极调速。 • (3)改变电动机的转差率，进行调速，如定子调压调速、
•
• 图11-6 KKX测速回路简图 •
• 测速回路继电器为JSJ，当提升机的运行速度达到最大 运行速度的50%时，JSJ吸合，闭合其常开接点。当提 升机全速运行时，若测速发电机组无输出电压或断线， 则电流继电器JSJ释放，其串在安全回路中的常开接点 断开，进行安全制动。
• 7、提升机可调闸磁放大器控制绕组施加负偏移电流及 回路截止负反馈的作用
性曲线上某一点的硬度就是该点转矩对转速的导数， β=dM/dn
• 一、电力拖动与自动控制基础知识 • 图11-1中显示出了具有不同硬度的机械特性曲线。称
为绝对硬特性。转矩增加转速，转矩增加而转速保持 不变的机械特性（图11-1线a）有下降的机械特性（图 11-1曲线b和c的直线段）称为硬特性； • 转矩增加转速下降幅度较大的机械特性（图11-1曲线d） 称为软特性。 •
3.1.1 多线样式及绘制多线[共3页]
![3.1.1 多线样式及绘制多线[共3页]](https://img.taocdn.com/s3/m/961ed49de45c3b3566ec8b4d.png)
第3章 绘制多线、多段线、阵列及镜像对象
【学习目标】
•绘制及编辑多线。
•绘制及编辑多段线。
•绘制射线。
•分解多线及多段线。
•移动及复制对象。
•旋转对象。
•阵列及镜像对象。
第2章介绍了绘制线、圆及圆弧连接的方法，除这些对象外，多线、多段线等也是建筑图中常见的几何对象。
用户可以直接利用这些命令创建图形，还可以结合移动、复制、阵列及镜像等命令编辑图形。
通过学习本章，读者能够掌握绘制、编辑多线和多段线的方法，并能够使用移动、复制、阵列及镜像命令编辑图形。
3.1 功能讲解──绘制多线、多段线及射线
本节主要介绍多线、多段线及射线的绘制方法。
3.1.1 多线样式及绘制多线
一、多线样式
多线的外观由多线样式决定，在多线样式中可以设定多线中线条的数量、每条线的颜色和线型以及线间的距离等，还能指定多线两个端头的样式，如弧形端头及平直端头等。
(1)命令启动方法。
•菜单命令：【格式】/【多线样式】。
•命令：MLSTYLE。
【练习3-1】：创建新的多线样式。
1.执行MLSTYLE命令，弹出【多线样式】对话框，如图3-1所示。
2.单击按钮，弹出【创建新的多线样式】对话框，如图3-2所示。
在【新样式
名】文本框中输入新样式的名称“墙体24”，在【基础样式】下拉列表中选取【STANDARD】，该样式将成为新样式的样板。
CAD制作电气图需用知识
CAD制作电路需用知识电气照明施工图的一般规定图线1.电路中主回路线用粗实线。
其他线用细线。
2.事故照明线、直流配电线路、钢索或屏蔽线等用虚线。
3.控制及信号线用点画线。
4.交流配电线路用中粗线。
5.建筑物的轮廓线用细实线。
比例:一般情况下，平面图采用与水施、建筑平面图相同的比例；系统图可任选比例或不按比例的示意性绘制。
图例符号；电气符号包括图形符号、电工设备文字符号和电工系统图的回路标号三种。
电气照明平面图的一般规定在一定比例的建筑平面图上，标明电源进户线的位置、规格、穿线管径，配电箱的位置，配电线路的走向、编号、敷设方式，配电线的规格、根数、穿线管径，开关、插座、照明灯具的种类、型号、规格、安装方式、位置等。
线路用单线表示，以短线数或短斜线加数字表明同一走向导线的根数。
电气照明系统图的一般规定根据用电量和配电方式画出的，它是表示建筑内配电系统的组成与连接的示意图，通常用粗实线绘制，没有比例关系。
从图中可看到配电装置，配电线的连接情况及所用导线的型号、截面、敷设方式、采用管径，用电总容量。
常用电线文字符号：BV铜芯聚氯乙烯绝缘、ZR-BV阻燃，NH-BV耐火，BV-105耐热铜芯聚氯乙烯绝缘。
对经常移动的电器，如插线板等应选用BVR或BVVR的软线。
导线敷设穿管材料文字符号：PC聚氯乙烯硬质管，FPC半硬质聚氯乙烯管。
敷设方式文字符号：WC暗敷墙内/ CC 暗敷天棚/ BC暗敷梁内/ CLC暗敷柱内/ FC暗敷地面内。
在电力平面图中配电线路上的标注格式：a－b (c×d)e－fa－－回路编号；b－－导线型号；c－－导线根数；d－－导线截面；e－－敷设方式及穿管管径；f－－敷设部位。
例：3－BLV（3×4）PC16－WC3表示第三回路，BV铜芯聚氯乙烯绝缘，3根4mm2截面的导线，PC是3根导线穿管径为16mm的聚氯乙烯硬质管，WC是暗敷墙内。
开关插座的种类及型号规格中国目前常见的面板开关插座，以外型尺寸可以分为三种，86型、120型、118型，此三种都有相应的国家标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015电工技师培训------CAD资料汇总
整理：电工组
1:双击桌面CAD图标。
2：等待几秒钟，出现CAD经典画面（通过齿轮图标可切换）3：打开图层特性管理器图标（黄色灯泡左面）连续设置6个图层。
4：根据考试要求，分别设置FRAME LINE LINK TOUCH MOTOR TEXT 6个图层，设置颜色和线型。
虚线的线型是
5：选中图框图层，鼠标滚轮向下，出现X-Y坐标，点矩形命令，设置第一个角点0，0 输入另一个角点297，210 回车确定。
6：输入ZO0M命令，再输入E命令，屏幕出现设置好的外层图框。
再根据考试要求设置内层图框。
内层图框设置：点（25，5 ）点（ 267，200）
7：切换到1；1 分别画按钮，热继电器，交流接触器等器件。
（用极轴追踪F10----对象捕捉（端点，中点）F3）
用到画直线命令
粘贴，复制命令 CTRL+C CTRL+V键盘
MOVE命令
删除命令 DELETE 键盘
修剪命令
8：切换到LINE(实线)层。
根据比例尺寸画3个线圈。
先把 FR 和SB1对齐
（用MOVE命令）
再把SB2和SB1对齐（MOVE命令）
接着画一条直线
仍用MOVE指令对齐KM1常开触点
画2条直线，对齐KT触点。
再画2根竖直线。
再画中间竖直线
定位3个线圈（用MOVE指令，中点捕捉）
再画线圈下面的3根线。
画底线，删除KT那根竖直线
补齐，完成控制电路。
切换到TEXT图层，用STYLE命令，出现下面对话框：
输入TEXT命令
把要用到的编号全打出来。
电气连接点做----块（圆点）
调用圆点。
