纯水机技术参数

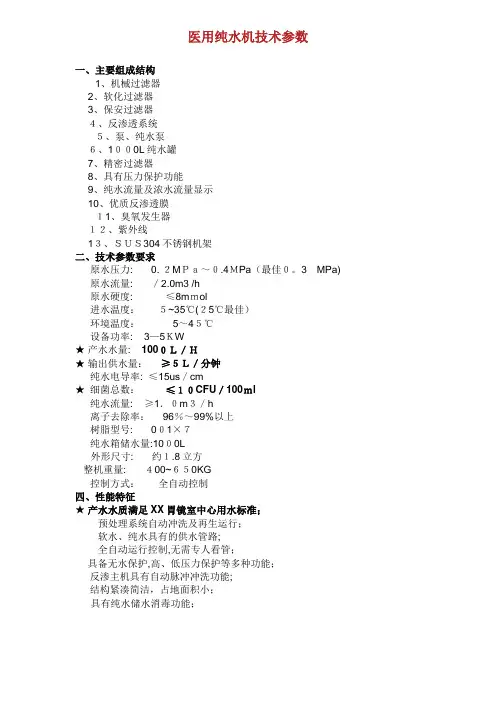

医用纯水机技术参数
医用纯水机技术参数
一、主要组成结构
1、机械过滤器
2、软化过滤器
3、保安过滤器
４、反渗透系统
５、泵、纯水泵
６、1００0L纯水罐
7、精密过滤器
8、具有压力保护功能
9、纯水流量及浓水流量显示
10、优质反渗透膜
１1、臭氧发生器
１２、紫外线
1３、ＳＵＳ304不锈钢机架
二、技术参数要求
原水压力: 0. ２MＰａ～０.4ＭPa（最佳０。
3MPa)原水流量: ／2.0m3 /h
原水硬度: ≤8mｍol
进水温度：５~35℃(２5℃最佳）
环境温度： 5～4５℃
设备功率: 3—5ＫW
★产水水量: 100０Ｌ／Ｈ
★输出供水量：≥５Ｌ／分钟
纯水电导率: ≤15us／cm
★细菌总数：≤１０CFU／100ｍl
纯水流量: ≥1．０m３／h
离子去除率： 96％～99%以上
树脂型号: 0０1×７
纯水箱储水量:10０0L
外形尺寸: 约１.8立方
整机重量: ４00~６５0KG
控制方式：全自动控制
四、性能特征
★产水水质满足XX胃镜室中心用水标准；
预处理系统自动冲洗及再生运行；
软水、纯水具有的供水管路;
全自动运行控制,无需专人看管；
具备无水保护,高、低压力保护等多种功能；
反渗主机具有自动脉冲冲洗功能;
结构紧凑简洁，占地面积小；
具有纯水储水消毒功能；。
纯水系统技术参数
纯水系统技术参数
1、适宜进水：市供自来水，总溶解性固形物含量TDS<200ppm，水压
1.0-5.0kg/cm2。
2、适宜电源：市电AC220V/50HZ。
3、制水量：单机制水量≥200L/小时，相同品牌、型号制水机2台。
4、纯水贮水箱：≥500L*2个，两个水箱之间通过管道连接。
5、纯水水质：满足生化检验、免疫检验用纯水，电导率在线监测、<0.1μs/cm，微生物≤1CFU/ML，微颗粒物≤1个/ml，总有机碳(TOC) ≤10ppb。
6、水预处理：石英砂、活性炭自动冲洗，阳树脂自动软化再生。
7、自来水增压、纯水供应增压装置（纯水増压泵一用一备）：自动压力控制，通水量≥2吨/小时。
8、精密过滤：三位一体、逐层递减式三段精密滤芯，保护反渗透膜。
9、纯水机运行系统：一键操作，全自动启、停，附有高水位停机保护和低水位缺水保护。
10、水质监测系统：（1）纯水贮水箱水质24小时监测，数字显示；外接电脑的水质监测记录系统在线、自动记录；（2）制水机水质超标自动停机功能（自动提醒更换耗材），并将通知在线、自动传送到外接电脑的水质监测记录系统；（3）外接电脑的水质监测记录系统安放在实验室的生化组或免疫组。
提供相应证明（如说明书、批准文件）。
11、制水机自动冲洗功能：制水机一定时间不工作时，自动实现膜冲洗。
12、树脂量装载量≥40升/台，或者使用其它材质达到相应功能，避免频繁更换耗材。
13、耗材：列出耗材清单，包括名称、规格/型号、价格。
（至少列出耗材价格：树脂、滤芯、反渗透膜。
）
纯水系统采购项目评分方法
本项目采用综合评分法。
纯水机国家标准
纯水机国家标准\CJ/T168－2002一、CJ/T168－2002纯水机1该标准适用于以符合生活饮用水卫生标准的水为原水，运用反渗透技术制备纯水。
日产水量在400L以下的纯水机。
2分类与型号2.1纯水机分类：2.1.1纯水机按温度控制功能划分为三类：单温式二温式三温式2.1.2纯水机规格按在水温25℃，压力0.46MPa条件下24h产水量划分，见表1。
2.2纯水机型号2.2.1以反渗透技术生产纯水的纯水机型号采用纯水机汉语拼音字头、生产能力代号，温度控制功能代号，处理级数，反渗透代号，设计型号代号组合而成。
2.2.2纯水机的型号代号如表1所示。
2.2.3纯水机型号示例(图1)。
如：CL－40W1表示大型的以反渗透膜为主要元件单温式4级过滤常温第1代纯水机。
3要求3.1纯水机的性能指标3.1.1纯水机的温度控制功能a.致热功能85℃－95℃b.致冷功能5℃－15℃c.常温功能原水温度3.1.2纯水机的净化功能a.纯水机的净化功能用脱盐率表示，平均初始脱盐率≥96％。
b.纯水机产水水质应符合表2、表3、表4的规定。
3.1.3产水量纯水机的产水量应大于等于额定值。
3.2使用环境条件；3.2.1原水水质应符合GB5749的规定；3.2.2环境温度5℃－40℃；3.2.3相对湿度≤90％；3.2.4大气压力0.086MPa－0.106MPa；3.2.5原水水压范围0.1MPa－0.3MPa；3.2.6原水水温范围5℃－40℃；3.2.7操作电压：单相220V，三相380V。
3.3外观3.3.1机件表面涂层应均匀、光洁、平整、色泽一致，不得有发粘、脆裂、脱皮、气泡、粘附颗粒杂质、明显流痕和划痕等。
3.3.2焊缝平整、光滑、不得有明显缺陷。
3.4纯水机机壳材料性能应符合国家或行业标准。
3.5凡与水接触的材料和零部件，必须符合国家安全卫生标准的要求。
3.6浓缩水排放功能经过纯水机处理后，浓缩水应全部由排水管自动排放。
纯水系统招标技术参数
纯水系统招标技术参数一、设备名称纯水系统（纯水机）用于口腔医院牙科综合治疗机进行口腔内治疗用纯水制作二、技术参数2.1、产水水质：符合GB6682-2008医用纯净水标准；2.2、产水量：一级产水量：≥1000L/H2.3、纯水电导率：≤15μs/cm（25℃）；2.4、适用牙医机数：≥150台（按6.7L/H/台计算）；2.5、主要工艺：一级反渗透处理工艺；2.6、控制系统：系统采用PLC全智能控制，全自动运行控制，无需专人看管2.7、液晶触摸屏；2.8、电源：AC380V，功率≤8Kw；2.9、原水要求：城市自来水或达标地下水；进水水压＞0.1MPa；耗水量≥1600L/H；2.10、操作压力：0.8～4.8MPa（可调），最高压力5.0MPa；2.11、系统排空率：≥99%，无死腔；2.12、溶解盐去除率：≥99%，内毒素、细菌去除率≥99.5%；2.13、RO系统回收率: 60% ～75% ；2.14、具备时间程序自动冲洗功能，定时对膜组件进行清洗；2.15、具备多功能自动保护功能：如无水、低压、过载等保护；2.16、具备水箱液位全自动控制；水箱液位全自动控制；主机与水箱之间的设备连接不仅实现联动，同时保护每台泵不至于空转而损坏同时监控并显示两路水质电导率（源水电导率、出水电导率）水质电导率不合格设限报警；2.17、系统设备具备升级功能，多点分质恒压供水，高效方便；2.18、纯水管全部采用国标塑料管卫生级PPR热水管（管径按工程设计要求确定）；2.19、纯水机供水系统必须设计安装成循环水系统(供每台牙科综合治疗机的纯水管都必须与纯水循环管道连接，使纯水能回到纯水储水罐内行成循环回路，没有死角)；2.20、彻底杜绝细菌及内毒素的滋生，采用内毒素控制器技术或相应的应对措施；2.11、配套安装臭氧消毒机、紫外线消毒等装置，定时自动对储水罐内纯水进行消毒处理；2.12、原水储水罐，304不锈钢厚≥2mm 容量≥1000L；2.13纯水储水罐，304不锈钢厚≥2mm 容量≥1000L；2.14、具备双泵供水（含应急备用供水泵）功能，扬程≥30米；2.15、系统采用一级反渗透工艺，能在安全、稳定、节能的状态下长时间运行；2.16、机架（或机柜）采用SUS304全不锈钢制作，杜绝水对机架的腐蚀和氧化，并保障操作人员的使用安全；2.17、主机管路采用卫生级UPVC管，保障水质安全；2.18、预处理部分采用三级过滤，机械过滤器、软化过滤器、保安过滤器组成（多介质过滤器，活性炭过滤器，精密过滤器）2.19、采用高灵敏度的电导率传感器精确连续在线监测，保证产水质量，并有压力、流量等显示；2.20、完善的保护功能，能在低压、高压的情况下自动保护并报警，确保系统安全运行；2.21、采用进口品牌压力罐、自动冲洗控制装置、反渗透膜（采用抗污染能力强、产水量大、使用寿命长）等优质部件2.22、增压泵体采用最先进专业泵，配置符合水处理设计流速的过滤器；2.23、采用节能安全的双路供水工艺，保证运行过程的连续性和安全性，并可同时进行复用等工作；2.24、牙医机直供管路上无任何储水装置，符合国标2008版医用水设备设计规范；2.25、人机对话使用大尺寸触摸屏，方便观察和使用，并可免除各种按钮器件频繁使用带来的故障发生率；2.26、系统设置有自动和手动两种运行模式，自动化控制装置采用进口名牌PLC（可编程控制器）作为中心控制元件，通过多点多路水位传感器，动态压力控制器监测各部件的运行情况，实现自动化运行。
超纯水仪URS技术参数
超纯水仪URS技术参数1.进水与产水的水质要求1.1 ★进水水质要求：市政自来水1.2★产纯水水质要求：1.2.1电阻率10-15 MΩ·cm＠25 ℃（带温度补偿）1.2.2总有机碳含量(TOC) ＜30 ppb；1.2.3微生物＜10 cfu/ml1.2.4制水流速不低于5 L/h，可24小时不间断制水1.3★产超纯水水质要求：1.3.1电阻率：18.2 MΩ·cm＠25℃1.3.2总有机碳含量(TOC)：＜5 ppb；1.3.3流速：逐滴～2 L/min；1.3.4细菌：＜0.01 cfu/ml1.3.5直径大于0.22μm的颗粒物数量：＜1 个/ml1.3.6热源含量＜0.001 Eu/ml；1.3.7 RNases：<1 pg/ml1.3.8 DNases：<5 pg/ml2.设备功能2.1主机与操作系统2.1.1★具有中文显示操作系统，可显示出水关键信息包括水质，系统状态、消耗品寿命和警告2.1.2主机可自动记录一整年用水量及水质资料，配置RS232接口和网线接口。
2.1.3主机操作系统可升级，可通过后续升级管理软件实现水质数据下载，存档.2.1.4管理员权限设置等功能，以满足更高实验室数据完整性管理的需要。
2.2水质净化系统2.2.1★具有长效、抗结垢EDI模块，树脂由电流全自动再生，后续使用无需更换; 防结垢设计，无需软化柱或防毒柱。
2.2.2系统内置2根带芯片记忆的大容量纯化柱和超纯化柱2.3水质监控系统2.3.1设备配备有电阻率、水温检测、TOC等关键水质指标的检测器，能够实时监测所产纯水与超纯水的水温、电阻率和TOC，并在主机和取水臂上显示。
2.3.2★所配备TOC检测器为独立集成式检测器，能够达到相关法规（如美国药典）中TOC系统适应性的要求，具有原厂校验证书。
到场校验证书有效期不低于9个月。
2.4储水水箱2.4.1★储水水箱体积不低于60L，全程液位显示，有卫生防溢流装置。
纯水设备技术参数
纯水设备技术参数1.纯水设备主要技术参数表2.设备组成由预处理系统、反渗透主机系统及纯水供水系统、细菌过滤器、UV杀菌器组成2.1.预处理系统预处理系统由多介质过滤器、软化过滤器、保安过滤器组成。
2.1.1 多介质过滤器多介质过滤器：滤料为酸洗石英砂、椰壳净水级活性炭，流量≥2m³/h罐体规格为1054树脂罐控制阀为全自动过滤控制阀2.1.2软化器过滤软化过滤器：滤料为强酸性阳离子树脂，流量≥2m³/h罐体规格为1054树脂罐控制阀为全自动再生控制阀2.2.反渗透主机系统高压泵材质：泵体为不锈钢，流量≥2m³/h，扬程≥ 120m反渗透膜元件：脱盐率≥99%反渗透膜片类型为：芳香族聚酰胺复合膜膜元件数量：2根/套反渗透主机尺寸：1350×800×1700mm（长×宽×高）反渗透主机模块：集成一体化不锈钢框架2.3. 纯水供水系统由纯水箱、压力控制模块及纯水泵等组成；纯水泵：材质不锈钢，流量≥2m³/h，扬程≥30m纯水箱：容积为500L，材质为不锈钢，配自动液位装置恒压系统：采用美国进口恒压供水系统供水控制：同时受水箱液位和压力控制器的双重控制，以实现整个系统的平衡、稳定运行和对纯水泵的缺水运行保护。
系统管道：优质U-PVC3.设备工艺流程自来水→多介质过滤器→软化过滤器→保安过滤器→高压泵→反渗透系统→纯水箱→恒压供水系统→UV杀菌器→细菌过滤器→用水点→纯水箱含管路消毒系统4.设备主要技术性能特点：※ 产水水质满足国家内镜中心用水标准；※ 全自动运行控制，自动开停机，实现无人看管；※ 多功能监测可实现水质、流量、压力等在线显示；※ 预处理系统自动冲洗及再生运行；※ 软水、纯水具有独立的供水管路，可多点取水；※ 具备无水保护，高、低压力保护等多种安全自锁功能；※ 反渗透主机具有自动脉冲冲洗功能※ 结构紧凑简洁，占地面积小※ 可与任何品牌的内镜清洗工作站对接；※ 根据各使用点的不同，用水要求可做到统一、分路恒压供水；※ 完备的应急方案，可实现在线维护；※ 具有完备的节电、节水功能；※ 集中维护管理，节省资源。
纯水设备技术参数.docx
纯水设备技术参数1. 纯水设备主要技术参数表序号参数名称参数数值1 原水压力 0.3-0.4MPa （ 0.3MPa 最佳 ）2 原水流量 ≥2.0T/H3 原水硬度≤8 mmol/L4原水进水温度5 ～ ℃ （ ℃ 最佳） 35 255 纯化水产量500L/H（ ℃）256 纯化水质 符合新版内镜清洗中心用水规范7 设备电源 AC 380V/50Hz （三相五线制）8 设备功率5KW9设备工作环境温度2 ～ ℃45 10 设备离子去除率 ≥99% 11 设备水利用率 ≥70%12 设备纯水箱储水量 500 L不锈钢13设备控制方式 全自动控制，在线显示电导率14 设备应用范围内镜清洗中心2. 设备组成由预处理系统、反渗透主机系统及纯水供水系统、细菌过滤器、UV 杀菌器组成2.1. 预处理系统预处理系统由多介质过滤器、软化过滤器、保安过滤器组成。
2.1.1 多介质过滤器多介质过滤器：滤料为酸洗石英砂、椰壳净水级活性炭，流量≥2m3/h罐体规格为 1054 树脂罐控制阀为全自动过滤控制阀2.1.2 软化器过滤软化过滤器：滤料为强酸性阳离子树脂，流量 ≥2m3/h罐体规格为 1054树脂罐控制阀为全自动再生控制阀2.2. 反渗透主机系统高压泵材质：泵体为不锈钢，流量≥2m3/h ，扬程≥ 120m反渗透膜元件：脱盐率≥99%反渗透膜片类型为：芳香族聚酰胺复合膜膜元件数量： 2 根 / 套反渗透主机尺寸： 1350×800×1700mm （长×宽×高）反渗透主机模块：集成一体化不锈钢框架2.3.纯水供水系统由纯水箱、压力控制模块及纯水泵等组成；纯水泵：材质不锈钢，流量≥2m3/h，扬程≥30m纯水箱：容积为500L ，材质为不锈钢，配自动液位装置恒压系统：采用美国进口恒压供水系统供水控制：同时受水箱液位和压力控制器的双重控制，以实现整个系统的平衡、稳定运行和对纯水泵的缺水运行保护。
纯水机参数
2、产品参数3、滤芯功能第一级：5微米PP棉滤芯（又称：称粗滤/精滤/ PPF）◆规格：10英寸（25.4CM）◆过滤精度：5微米◆处理水量：约6吨◆使用周期：3~6个月（建议3个月更换）◆功能：可去除水中的泥沙，铁锈，悬浮物，胶体，等杂质。
第二级：颗粒活性碳滤芯（又称：UDF）◆规格：10英寸（25.4CM）◆处理水量：约12吨◆使用周期：6~12个月（建议6个月更换）◆功能：可有效吸附水中异色，异味，余氯，三氯甲烷等对有人体有害的物质。
第三级：烧结活性碳滤芯（又称CTO）◆规格：10英寸（25.4CM）◆处理水量：约12吨◆使用周期：6~12个月（建议6个月更换）◆功能：可有效果吸附水中异色，异味，余氯，长寿命的压缩活性炭和高纳污能力的网布构造，使滤芯具有双重功能的过滤性能。
第四级：RO反渗透膜◆规格：50G◆过滤精度：0.0001微米◆处理水量：约30吨◆使用周期：1~3年（建议1年更换）◆功能：反渗透膜的孔径仅为0.0001微米，可以滤除水中所有微细的杂质、可溶性固体、细菌、及病毒。
有害物质由排污口自动排出，纯水则进入压力桶备用。
第五级：后置活性碳（又称小T33）◆规格：10英寸（25.4CM）◆处理水量：约12吨◆使用周期：6~12个月（建议6个月更换）◆功能：后置的载银活性碳滤芯进一步去除异味，改善口感，使之甘甜可口；防止净化水的二次污染，使饮水更卫生，更安全。
4、功能特点：1、五级高精度过滤，层层保护，水质更纯净健康；2、顶级美国进口RO膜，去污精度高，使用寿命长；3、食品级材料，防止二次污染，安全卫生，绿色环保；4、进口管路配件，水路连接更安全、不易漏水；5、制水及滤芯冲洗自动电控系统，实时监测安全省心；6、面板简洁美观，有效保护电器元件免受灰尘和油烟侵蚀。
5、功能应用：煲汤-鲜美原汁原味营养健康养护-美丽洁净肌肤容光焕发做饭-更香洁白清香甜润可口饮用-健康产水纯净口感甘甜6、产品装箱明细：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
品目一纯水机技术参数
一、保修期
保修≧XXX年
二、技术参数
1.设备安装场地大小要求：长≦5m，宽≦2m。
2.出水量≥ 1.5 m3/h
一级RO产水≥ 0.75 m3/h 二级RO产水≥ 0.50 m3/h 一级RO水利用率≥ 50% 二级RO水利用率≥ 75%
反渗透系统脱盐率≥ 97% 膜元件使用寿命≥3年
电导率≤2us·cm-1
系统出水水质需符合最新版药典水质规范。
★3.具备PLC自动运行系统、清洗系统、高低压保护系统、数据储存系统、三级密码管理，具备自助值机功能，手机远程控制功能。
4.配备臭氧消毒系统。
5.反渗透给水泵、水箱、管道及附件等材料均需使用不锈钢304及以上。
6.所有设备、配件应能适应环境条件，设备及封装需满足防水、防尘及抗腐蚀要求。
7.需提供设备安装、调试及人员操作培训。
★8.需提供符合现行版GMP要求的整套设备验证。
9.系统设计、设备制造和包装中涉及的各项规程、规范和标准必须符合现行最新版国家标准。
