变电所漏电保护检查试验记录
电气设备检查记录
电气设备检查记录引言概述：电气设备是现代生活中不可或缺的一部分，但由于长时间使用或者其他原因，电气设备可能存在一定的安全隐患。
因此，定期进行电气设备的检查和记录是非常重要的。
本文将从五个方面详细介绍电气设备检查的要点和注意事项。
一、设备外观检查：1.1 检查设备外壳是否完好无损，是否有明显的变形或裂纹；1.2 检查设备的标识是否清晰可见，包括额定电压、额定电流等信息；1.3 检查设备的接线端子是否松动或脱落，有无明显的氧化现象。
二、电气元件检查：2.1 检查电气元件的固定情况，如继电器、断路器等是否牢固；2.2 检查电气元件的连接情况，如接线是否牢固、插头是否松动；2.3 检查电气元件的工作状态，如继电器的触点是否正常、断路器的跳闸功能是否正常。
三、绝缘电阻检测：3.1 使用绝缘电阻测试仪对电气设备的绝缘电阻进行测量；3.2 测量前应确保设备处于断电状态，并进行安全接地；3.3 根据测量结果判断设备的绝缘状况，如是否达到规定的安全标准。
四、接地系统检查：4.1 检查接地电阻是否符合规定的要求，一般要求接地电阻小于4欧姆；4.2 检查接地线路是否完好，如有断裂或损坏应及时修复；4.3 检查接地系统的可靠性，如是否存在接地回路中断或不良接触等问题。
五、防护装置检查：5.1 检查电气设备的过载保护装置是否正常工作；5.2 检查电气设备的短路保护装置是否正常工作；5.3 检查电气设备的漏电保护装置是否正常工作。
总结：电气设备的检查记录是确保设备安全运行的重要手段，通过定期检查可以及时发现设备存在的问题并进行修复，避免潜在的安全隐患。
在进行检查时，应注意设备外观、电气元件、绝缘电阻、接地系统和防护装置等方面的问题，并及时记录检查结果，以备后续参考。
同时，对于发现的问题应及时处理，确保设备的正常运行和使用者的人身安全。
井下中央变电所和采区变电所现场检查标准
《煤矿安全规程》
462条
1、硐室入口处必须悬挂“非工作人员禁止入内”字样的警示牌。硐室内必须悬挂与实际相符的供电系统图。硐室内有高压电气设备时，入口处和硐室内必须在明显地点悬挂“高压危险”字样的警示牌。
采区电气设备使用3300V供电时，必须制定专门的安全措施。
《煤矿安全规程》
448条
井下低压配电系统同时存在2种或2种以上电压时，低压电气设备上应明显地标出其电压额定值。
《煤矿安全规程》
449条
应按期进行继电保护核算、调校、整定和试验
煤矿安全质量标准化标准4.3
井下电力网的短路电流不得超过其控制用的断路器在井下使用的开断能力，并应校验电缆的热稳定性。
安全评估标准机电组
12条
严禁井下配电变压器中性点直接接地。
《煤矿安全规程》
443条
井下各级配电电压和各种电气设备的额定电压等级，应符合下列要求：
（一）高压，不超过10000V。
（二）低压，不超过1140V。
（三）照明、信号、电话和手持式电气设备的供电额定电压，不超过127V。
（四）远距离控制线路的额定电压，不超过36V。
2、从硐室出口防火铁门起5m内的巷道，应砌碹或用其他不燃性材料支护。硐室内必须设置足够数量的扑灭电气火灾的灭火器材。
3、井下中央变电所和主要排水泵房的地面标高，应分别比其出口与井底车场或大巷连接处的底板标高高出0.5m。
《煤矿安全规程》
460条
1、变电硐室长度超过6m时，必须在硐室的两端各设1个出口。
《煤矿安全规程》
456条

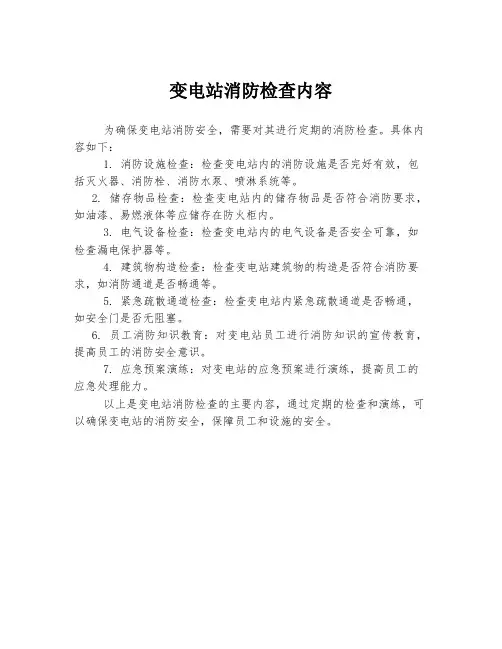

变电站消防检查内容
变电站消防检查内容
为确保变电站消防安全，需要对其进行定期的消防检查。
具体内容如下：
1. 消防设施检查：检查变电站内的消防设施是否完好有效，包括灭火器、消防栓、消防水泵、喷淋系统等。
2. 储存物品检查：检查变电站内的储存物品是否符合消防要求，如油漆、易燃液体等应储存在防火柜内。
3. 电气设备检查：检查变电站内的电气设备是否安全可靠，如检查漏电保护器等。
4. 建筑物构造检查：检查变电站建筑物的构造是否符合消防要求，如消防通道是否畅通等。
5. 紧急疏散通道检查：检查变电站内紧急疏散通道是否畅通，如安全门是否无阻塞。
6. 员工消防知识教育：对变电站员工进行消防知识的宣传教育，提高员工的消防安全意识。
7. 应急预案演练：对变电站的应急预案进行演练，提高员工的应急处理能力。
以上是变电站消防检查的主要内容，通过定期的检查和演练，可以确保变电站的消防安全，保障员工和设施的安全。
施工现场安全用电(电箱)检查记录表
熔断器（熔丝）
保护接零
（重复接地）
检查人姓名
检查要求
1、漏电保护器其额客漏电动作电流，应小于或等于30mA额定漏电动作时间小于0.1S。
2、熔断器严禁用铜丝代替铅合金熔丝或铜熔片。
3、保护接零电阻值应小于4Ω，重复接地电阻值应小于10Ω。
4、箱内电器必须可靠完好，严禁使用破损及不合格的电器，并保持箱内外整洁。
5、以上内容应由持证电工或专业安全员检查，每五天不得少于一次，发现隐患及时整改，并做好维修记录。项目经理每周审核认可。
标识说明：√为合格×为不合格
XX矿业远方漏电记录人工试验
KBZ-630/660V A2西翼 QBZ-2×80SF起 中央变电所 660V 检漏单元 动器 KBZ-400/660V A2轨道下山上平台QJZ中央变电所 660V 检漏单元 120N起动器 KBZ-400/660V A205皮顺口 660V 检漏单元 A205皮顺槽双速绞车 QJZ-80N起动器 A205轨顺无极绳绞车 QJZ2-120N起动器 A2水仓QBZ-200起动器 A2回风上山QJR-400起动 器
低压馈电 KBZ-400/1140V A205轨顺口 660V 开关 检漏单元 低压馈电 开关 移变低压 馈电开关 移变低压 馈电开关 低压馈电 开关 低压馈电 开关 KBZ-400/660V 检漏单元 A2车场 660V
KBZ-400/660V 中央变电所 660V KBZ-400/660V
井下中央变 A605轨道顺槽无极绳绞 660V 电所 车QJZ-120N起动器
0V 1140 A501皮顺1000米处排沙 A501皮顺口 开关 检漏单元 V 泵带QJZ-80起动器 移变低压 馈电开关 KBZ-400/660V 中央变电所 660V A2甩车场风机双电源 QBZ-2*80起动器
20KΩ 11KΩ
1、漏电保护远方人工试验每月一次，由机电科与瓦检员配合试验，试验记录机电科保存。 说 明 2、试验方法：在漏电保护装置所保护系统最远端起动器的负荷侧任意一相上，按不同电压等级接入相应试验电阻（380V用3.5kΩ 、10W 电阻、660V用11kΩ 、10W电阻、1140V用20kΩ 、10W电阻），电阻的另一端接在内壳接地螺栓上，然后盖上外盖后送电，观察漏电保护装 置所控制的馈电开关是否跳闸，如立即跳闸则保护装置灵敏，否则需查找出原因并处理。
XX矿业漏电保护装置远方人工试验记录
井下变电所低压馈电开关漏电试验

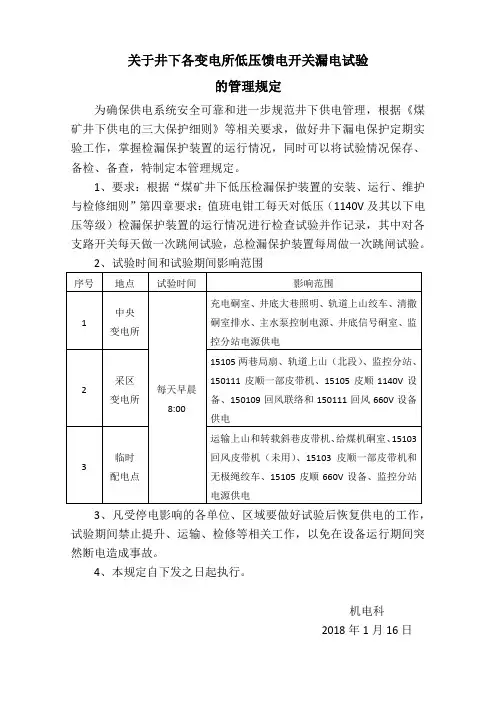

关于井下各变电所低压馈电开关漏电试验
的管理规定
为确保供电系统安全可靠和进一步规范井下供电管理，根据《煤矿井下供电的三大保护细则》等相关要求，做好井下漏电保护定期实验工作，掌握检漏保护装置的运行情况，同时可以将试验情况保存、备检、备查，特制定本管理规定。
1、要求：根据“煤矿井下低压检漏保护装置的安装、运行、维护与检修细则”第四章要求：值班电钳工每天对低压（1140V及其以下电压等级）检漏保护装置的运行情况进行检查试验并作记录，其中对各支路开关每天做一次跳闸试验，总检漏保护装置每周做一次跳闸试验。
3、凡受停电影响的各单位、区域要做好试验后恢复供电的工作，试验期间禁止提升、运输、检修等相关工作，以免在设备运行期间突然断电造成事故。
4、本规定自下发之日起执行。
机电科
2018年1月16日。
【免费下载】漏电保护器模拟动作试验记录
共页
漏电保护器模拟动作试验记录
单位工程名称 嘉善县科技创业服务中心二期工程 3#楼 分部工程名称
分项工程名称
施工执行标准 名称及编号
照明配电箱（盘）安装
《建筑电气工程施工质量验收规范》 GB 50303-2002
配电箱编号 回路编号 漏电保护器型号、规格
验
B1GM
B1GM
B1GM
B1GM
B1MX1
NDB2LE-63/C16/1,30mA
NDB2LE-63/C16/1,30mA
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内 纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
漏电试验过程
漏电保护远方试验操作过程说明我矿井下低压供电系统中馈电开关检漏继电器，为使其使用正常，动作灵敏可靠，保证供电安全。
依据煤炭部制定的《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》中第十八条规定，每月至少对检漏继电器进行一次远方人工漏电试验，因我矿是煤与瓦斯突出矿井，为保证试验安全，特编制本操作过程说明：一、试验时间：每月内对井下所用的馈电开关检漏继电器逐台进行一次远方人工漏电试验。
二、试验人员组织：机电科专业组试验人员、被试验区队电工各一人。
三、试验方法：在最远端的真空磁力起动器的负荷侧按电压等级接入试验电阻（11千欧10瓦电阻），试验电阻的一端接在电机电源的一相接线柱上，另一端接在接地螺栓上，然后盖上外盖，送电。
观察馈电开关是否跳闸，如立即跳闸，说明检漏器动作可靠，试验完毕后，要拆除试验电阻，盖好外盖，恢复正常供电。
四、技术要求及安全注意事项：1、试验人员在远方人工漏电试验前，应对馈电开关检漏器运行情况进行一次全面检查试验，并作好记录，检查试验内容：⑴、观察欧姆表指示是否正常。
当电网绝缘660伏低于30千欧，被试验区队电工应检查供电网络电缆及设备有无漏电现象及时采取措施，提高电网绝缘电阻阻值，尽量避免自动跳闸。
⑵、变电所及试验地点巷道的局部接地极和辅助接地极应安设良好，符合要求。
⑶、检查各处导线绝缘有无破损，各处接头，接点接触是否良好，有无松动脱落或烧坏现象。
⑷、内部元件，熔断器、三相电抗器、指示灯及馈电开关的线圈有无损坏。
⑸、用试验按钮对馈电开关检漏继电器进行一次跳闸试验。
2、试验人员最少应有一人带一只合格的便携测量仪，试验地点及所属范围内通风必须正常，并经便携测量仪测量瓦斯浓度，其浓度不得超过0.5%，否则不得试验。
3、对于通风专、备用线路的馈电开关检漏继电器，在试验前应请示通风科和调度室，得到批准后方可试验。
4、在试验时如发现检漏继电器误动作或失灵，应在现场及时排除故障，恢复正常后再做试验。
