SF6高压断路器气压报警及闭锁故障处理
髙压断路器低气压告警及闭锁故障处理
４ ） 高寒地 区冬 季气 温降低使其压力低于报警 压力引起低气压告警级闭锁。
０
引 言
２ 低 气 压异 常 闭锁原 因分 析
２ ． １ 报 警现 象
新疆 地 区冬 季严 寒 且 漫长 ， 将 近半 年极 端 平 均 气温接 近零下 ４ Ｏ ℃ 。六 氟 化 硫 （ Ｓ Ｆ ） 断 路 器 规 定 在一 ２ ８ ℃ ～＋ ４ Ｏ ℃环 境 中 或海 拔 小 于 １ ０ ０ ０ 米 的 地 区
检 查 无 明显 漏 气 点 ， 则进 行 带 电补 气 即可 。若 是 由
气 体 继 电 器 动 作 主 要 是 通 过 压 力 表 的气 压 指 示 做 出 反应 。充 气 式 常规 压 力 表 在冬 季 气 温 很 低
于断路器严重漏气 ， 则应迅速上报值班调度员和上 级部 门 ， 确定处理方案后必须将故障断路器停 电处
论， ０ ． ２ ２ ＭＰ ａ 下Ｓ Ｆ ６ 气 体 的液 化 点 约 为 一５ ５ ￣ Ｃ， 而 气
（ ３ ） 控 制 回路 断 线
ቤተ መጻሕፍቲ ባይዱ
压为０ ． ５ Ｍ Ｐ ａ 时， 其液化点将达到一３ ９ ％， 随着压力 的增高 ， Ｓ Ｆ 气体的液化点也随之提高 ， 因此每年冬
季Ｓ Ｆ ６ 断 路 器 低 气 压 告 警 频 繁 。针 对 此 频 发 性 问
失误 ， 但是气体继 电器依然动作 ， 常规压力表经常 出线此类现象 ， 所以我们应将常规压力表更换为充
油 式高 寒压 力表 ， 以解 决 此类 问题 。 ３ ． ４ ｓ Ｆ ／ ＣＦ 混合 气体 代替 纯 ｓ Ｆ 气体 前 面所述 的解 决 方案 ， 不 能完 全 解决 高寒 地 区 冬季 ｓ Ｆ 低 气 压告 警 问题 。在 不影 响断 路 器灭 弧 性 能的前提下 ， 为 了 降低 灭 弧 绝 缘 气 体 的液 化 点 ， 按
SF6断路器常见故障及处理措施
102航空与技术Aviation and Technology中国航班设备与制造Equipment and Manufacturing CHINA FLIGHTSSF6断路器常见故障及处理措施郭志敏|国家电网凉山供电公司摘要：近年来，各种类型断路器的使用在我国电力事业的不断发展下也获得了大面积的扩大。
尤其是在当前我国电力输送线路电压越来越高的形势下，加强对断路器的使用就显得尤为重要。
为此，本文通过对SF6断路器在使用过程中常见故障以及相应处理措施的分析，希望能够为后续相关研究提供参考，从而更为有效的促进我国电力事业的平稳快速发展。
关键词：SF6断路器；常见故障；处理措施1 前言对于SF6断路器来说，其所具有的下述优势使得其在高压系统中得到了十分广泛的应用：其一是断开时候的电流比较大；其二是具有比较强的灭弧性能；其三是通常不会存在重燃或者是截流过电压的问题；其四是寿命比较久。
但是需要注意的一点是该断路器内部的SF6气体在大于等于2000℃的高温条件下会分解成有毒有害且具有腐蚀性危害的气体以及水，从而严重损坏绝缘层，因此，为了有效避免此类问题的发生，就必须提高其绝缘水平，在加强对电气相关部件保护的同时，有效分析其出现故障的主要原因，并进一步及时采取有效解决措施，从而有效保证整个电力系统在运行过程中的安全性和稳定性。
SF6断路器如图1所示。
2 SF6断路器常见故障分析2.1 SF6断路器出现拒合故障SF6断路器比较常见的一种故障类型就是拒合故障，该故障出现的原因主要包括以下几种：在合闸的时候，断路器操作把手的触电接触不良所致；控制回路有断线的问题或者是端子的接触不良；烧坏了合闸所用线圈；辅助断路器的触点设置不到位；继电器触电接触不好；断路器的操作转换开关切换出现问题；因SF6断路器的气压过低而出现闭锁问题；因操作机构压力降低而出现闭锁问题。
2.2 SF6断路器出现分闸故障在进行分闸操作过程中出现分闸故障的主要类型包括以下两种：其一是控制回路故障，此类故障出现的主要原因是辅助接点常闭的触点或者是其接点位置出现接触不良现象，进而使得分闸线圈上电压的降低进而引发断路器的拒分问题；其二是分闸电磁铁被烧坏、脱落或者是卡涩。

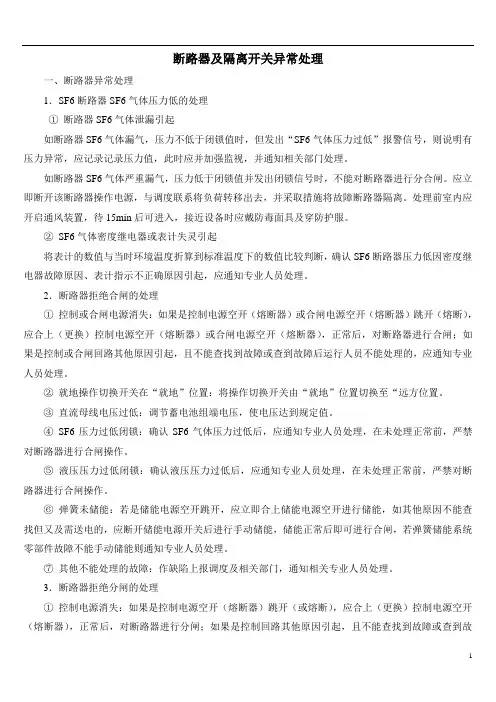

断路器及隔离开关异常及事故处理.
断路器及隔离开关异常处理一、断路器异常处理1．SF6断路器SF6气体压力低的处理①断路器SF6气体泄漏引起如断路器SF6气体漏气，压力不低于闭锁值时，但发出“SF6气体压力过低”报警信号，则说明有压力异常，应记录记录压力值，此时应并加强监视，并通知相关部门处理。
如断路器SF6气体严重漏气，压力低于闭锁值并发出闭锁信号时，不能对断路器进行分合闸。
应立即断开该断路器操作电源，与调度联系将负荷转移出去，并采取措施将故障断路器隔离。
处理前室内应开启通风装置，待15min后可进入，接近设备时应戴防毒面具及穿防护服。
②SF6气体密度继电器或表计失灵引起将表计的数值与当时环境温度折算到标准温度下的数值比较判断，确认SF6断路器压力低因密度继电器故障原因、表计指示不正确原因引起，应通知专业人员处理。
2．断路器拒绝合闸的处理①控制或合闸电源消失：如果是控制电源空开（熔断器）或合闸电源空开（熔断器）跳开（熔断），应合上（更换）控制电源空开（熔断器）或合闸电源空开（熔断器），正常后，对断路器进行合闸；如果是控制或合闸回路其他原因引起，且不能查找到故障或查到故障后运行人员不能处理的，应通知专业人员处理。
②就地操作切换开关在“就地”位置：将操作切换开关由“就地”位置切换至“远方位置。
③直流母线电压过低：调节蓄电池组端电压，使电压达到规定值。
④SF6压力过低闭锁：确认SF6气体压力过低后，应通知专业人员处理，在未处理正常前，严禁对断路器进行合闸操作。
⑤液压压力过低闭锁：确认液压压力过低后，应通知专业人员处理，在未处理正常前，严禁对断路器进行合闸操作。
⑥弹簧未储能：若是储能电源空开跳开，应立即合上储能电源空开进行储能，如其他原因不能查找但又及需送电的，应断开储能电源开关后进行手动储能，储能正常后即可进行合闸，若弹簧储能系统零部件故障不能手动储能则通知专业人员处理。
⑦其他不能处理的故障：作缺陷上报调度及相关部门，通知相关专业人员处理。
SF6六氟化硫断路器常见故障处理及注意事项演示幻灯片
13
c 接触器触点接触不良，应予调整；
d 行程开关切断过早，应予调整，并检 查行程开关触点是否烧坏，有烧伤要予以更 换；
e 检查机构储能部分，有无卡阻、配合 不良、零部件破损等现象，如有应予以排 除。
14
5、 水分超标
SF6 气体在电弧作用下产生的分解物,大部 分可迅速复合成SF6 分子,但有极少量分解 物与电极材料或系统中存在的水分、空气 等杂质发生反应而不能恢复原状,生成有害 物质。SF6断路器微水含量应符合厂家规定， 一般不大于300PPM。SF6 设备内部水分的 主要来源有以下几方面:
16
(1)设备大修后,在充气体前,每一瓶新SF6 气 体都经过严格的水分测试,新气含水量达到 标准时才能充到设备中,减少因充气带入的 水分量;
(2)规范操作规程,在高压电器装配时,排除将 空气中所含水蒸气带入设备中的人为因素;
(3)加强了SF6 组合电器密封性的检查,解体 大修后,SF6组合电器的密封性明显改善,减 少了外界水蒸气向电器内部浸入的速率;
19
b 对照温度—压力曲线，观察压力表 （或带指示密度控制器）指示应在规定的 范围内，并定期记录压力、温度值；
c 分、合闸位置指示器应指示正确，并分、 合闸应到位；
d 整体紧固件应无松动、脱落；
e 储能电机及断路器内部应无异常声响；
20
f 断路器的分、合闸线圈应无焦味、冒烟 及烧伤现象；
g 断路器接地外壳或支架接地应良好；
h 断路器外壳或操动机构箱应完整、无 锈蚀；
I 断路器各件应无破损、变形、锈蚀严重 等现象。
21
三、 SF6断路器检修注意事项
1、当出现下列情况时，SF6断路器应返回制 造厂进行解体大修
220kV断路器SF6气压低告警、闭锁异常处置浅析
220kV断路器SF6气压低告警、闭锁异常处置浅析发表时间：2019-11-08T09:42:05.213Z 来源：《当代电力文化》2019年13期作者：张岩续所良许海涛王伟杨瑞常俊梁雄李家保[导读] F6气体由于有着良好的绝缘与灭弧性能而被应用于断路器的气室中充当灭弧介质，随着GIS全封闭组合电器设备技术越来越成熟，由于其地面积小、受外界环境条件的影响小、无静电感应和电晕干扰、噪声水平低等优点，在云南电网越来越多地投入运行，但SF6运行维护所带来的问题也愈发突出，气室内SF6气体压力异常造成的故障时有发生，由于SF6气压低闭锁控制回路导致的设备非计划停运事件也逐年增加，本文通过介绍SF6气压低摘要：SF6气体由于有着良好的绝缘与灭弧性能而被应用于断路器的气室中充当灭弧介质，随着GIS全封闭组合电器设备技术越来越成熟，由于其地面积小、受外界环境条件的影响小、无静电感应和电晕干扰、噪声水平低等优点，在云南电网越来越多地投入运行，但SF6运行维护所带来的问题也愈发突出，气室内SF6气体压力异常造成的故障时有发生，由于SF6气压低闭锁控制回路导致的设备非计划停运事件也逐年增加，本文通过介绍SF6气压低闭锁控制回路产生的原因，结合实际工作中遇到的SF6气压低闭锁引起控制回路断线异常处理情况，阐述SF6气压低闭锁控制回路的异常处理流程及方法，以便运行人员在遇到此类问题时进行参考,减少因SF6气压低引起的设备非计划停运问题。
关键词：断路器 SF6气压低闭锁控制回路断线跳闸回路合闸回路一、断路器SF6气压低告警信号的原理SF6气体压力靠SF6密度继电器进行监视，并带有温度补偿功能，也就是说断路器的SF6气体压力值不会随外界环境温度的变化产生明显变化，从而保证SF6密度继电器对压力监视的准确性，当SF6气体泄露时，达到密度继电器设置的告警接点，告警接点接通通过告警中间继电器后发“SF6气压低告警”信号。
二、SF6气压低闭锁控制回路产生的原理如图2所示，HWJ继电器串接在跳闸回路中，当断路器在合闸位置时，断路器常开辅助接点闭合，跳闸回路导通，HWJ带电；TWJ继电器串接在合闸回路中，当断路器在分闸位置时，断路器常闭接点闭合，TWJ继电器带电。
SF6六氟化硫断路器常见故障处理及注意事项
SF6六氟化硫断路器常见故障处理及注意事项SF6六氟化硫断路器是一种常用的高压开关设备，广泛应用于电力输电系统中，其性能稳定可靠。
但是，由于长期使用或不当操作等原因，也会出现一些常见故障。
本文将介绍SF6六氟化硫断路器常见故障的处理方法及注意事项。
一、SF6六氟化硫断路器常见故障处理方法：1.气体泄漏故障：SF6六氟化硫断路器内部充填有SF6气体，一旦发生泄漏，会导致断路器性能下降。
处理方法如下：-首先，应及时确定泄漏的位置，并使用合适的检漏仪进行检测，以确定泄漏程度。
-如果泄漏较小，可以通过补充适量的SF6气体来消除泄漏。
-如果泄漏较大，应及时更换密封件，同时修复泄漏点，以确保断路器正常运行。
-此外，还应定期检查密封件的状态，不定期进行维护和更换。
2.电路中断故障：SF6六氟化硫断路器的主要作用是切换电路的导通和断开，一旦发生电路中断故障，会导致断路器无法正常切换。
处理方法如下：-首先，应检查继电器、跳闸装置等控制装置的工作状态，确保其正常工作。
-如果电路中断是由于电流过大引起的，可以根据断路器的额定工作电流和开关能力选择适当的开断电流等级的断路器。
-如果电路中断是由于过电压引起的，可以根据断路器的额定工作电压和耐压能力选择适当的耐压等级的断路器。
3.SF6气体污染故障：长期使用后，SF6气体可能会被一些杂质污染，导致断路器性能下降。
处理方法如下：-首先，应定期检测SF6气体的纯度和湿度，确保其处于正常的工作范围内。
-如果SF6气体纯度不高，可以采用除湿、过滤等方法进行处理，将污染物除去。
-如果SF6气体湿度过高，可以使用干燥剂进行干燥处理。
-此外，还应定期更换SF6气体，确保断路器内部气体的纯净度。
二、SF6六氟化硫断路器使用注意事项：1.注意安全：在操作SF6六氟化硫断路器时，务必遵守相关安全操作规程，戴好防护用具，防止发生意外。
2.正确操作：正确操作断路器，避免过载、跳闸等现象的发生。
当电路出现故障时，应及时切断电源，检修故障。
SF6断路器常见故障及分析处理浅析
摘Байду номын сангаас
要： 谈文对 常见的Ｓ Ｆ ６ 断路 器故障进行分析， 就如何加 强ｓ Ｆ ６ 断路器的检修 维护管理提 出了 一些措施和建议 。 旨 在 改变断路器传统的定期
检修 方式。 以有利于 提 高ｓ Ｆ ６ 断路 嚣的可靠性， 避免危及系统安全的严重事故发生， 降低 断路 器检修维 护费用。
关键词 ： Ｓ Ｆ ６ 断路 器ｔ 故障・ 分析； 建议 中图分类号 ： Ｔ Ｍ ５ ６ １ ． ２ 文献 标识码 ： Ａ
１ ． ２ ｓ Ｆ ６ 气体 微 水 超 标 实上， Ｓ Ｆ ６ 断 路 器不 存 在 免 维 护 的 说 法 ， 而 在常 态 下Ｓ Ｆ ６ 气体 无 色无 味 ， 具 有 良好 只有 维护 方 式 的 转变 ， 即 由以往 的 定期 维 护 的绝 缘 和 灭 弧 性 能 ， 但 是 一旦 受 潮 ， 则电 气 向状 态 维 护 转 变 ， 由大 拆 大 换 式 的粗 放 维 性 能会 显 著 下 降 ， 而 且 当温 度 骤 降时 ， 气体 护 向精 细 维 护 转 变 ， 其 目的 都 是 做 好 对 断 中的过 量 水分 会 凝 结在 固体表 面发 生 闪络 ， 路 器的运行治 理工作。 与 以 往 的 油 断 路 器 严重 时造 成 断 路 器发 生爆 炸 。 当气体 中 含有 相 比， Ｓ Ｆ ６ 断 路 器维 护 相 关 的规 章 制 度 尚十 水分 时， 电 弧 分 解 的氟 硫化 合物 与水发 生 反 分 欠 缺 ， 从 而 制约 了Ｓ Ｆ ６ 断路 器维 护 治 理 的 应 产生 腐 蚀 性 很 强 的氢 氟 酸 等 化 学物 质对 规 范 化 和 制 度化 。 作 为 设 备 使 用 部 门应 积 断 路 器的 绝 缘 材 料 或 金 属 材 料 造 成 腐 蚀 ， 极行动起 来 ， 在 厂 家 设 备 检 修 维 护 手 册 的 使 绝 缘劣 化 。 基础上 ， 结 合企 业 实 际 ， 加 强 维 护人 员 的 培 水分 超 标 主 要表 现在 新 气水 分不 合格 、 养， 使Ｓ Ｆ ６ 断路 器运 行 维 护 管 理 常 态 化 、 制
SF6断路器常见故障分析及处理措施
! " # $ % & ' & ( )* % +,* . " !
: + ; !# !< + % !!&#分析及处理措施
