斑马打印机105slplus驱动安装说明书
斑马打印机105SLplus驱动安装及参数设定
说明书

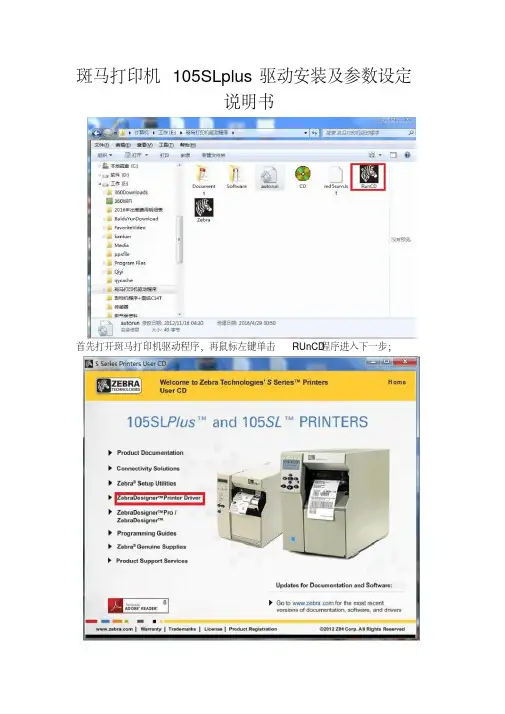

首先打开斑马打印机驱动程序，再鼠标左键单击RUnCD程序进入下一步；
单击三角形的第四个英文ZDPD的进入下一步；
鼠标光标单击AGREE进入下一步；
单击确定
鼠标光标单击Unzip进入下一步；
鼠标光标单击确定；鼠标光标点击下一步；
鼠标单击安装打印机；
单击选择打印机型号进入下一步；
单击下一步；
点击完成；
驱动安装完成；
鼠标右键点击斑马打印机驱动打印机属性，点击选项栏的端口；
点击Standard TCP/IP PORT,进入下一步点击下一步
添加端口ip地址：192.168.1.20，点下一步；
点击下一步
点击完成；
点击关闭
选中添加的IP地址点击应用
点击确定；
斑马打印机驱动参数设置
在安装好的驱动，鼠标点击右键。
选择打印机首选项中的选项，可以修改标签的
的方向。
在打印首选项里的高级设置勾掉使用打印设定，就可以在打印机操作面板上更改
密度、速度、等等。
在安装好的驱动，鼠标点击右键。
选择打印机属性中的语言，可以更改驱动文字
语言。
Zebra_105SL使用手册
斑马105SL条码打印机使用手册 << 目录 >>一、打印机电源二、打印机结构三、安装标签和色带的注意事项四、面板功能说明五、Zebra 105SL 打印机的简单调整和参数设置说明六、打印机的日常维护七、常见故障极其处理一、打印机电源电源开关位于打印机后面，打印机的电源是交流电压230V和110V自适应。
安装打印机时，请确保供电电压和打印机的工作电压相符，同时检查供电电源是否接安全地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[千万注意] 在插拔任何连线时，都应该关闭微机和打印机的电源。
否则易损坏打印机和微机的主板!某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。
关掉打印机，再重新打开，可使打印机恢复正常。
二、打印机结构图1图2图3三、安装标签和色带的注意事项105SL 打印机可以打印的最小标签：20mm(宽)X6mm(高)（必须是回卷模式Rewinder ） 1·安装标签和色带时，按照打印机内的安装指示图即可。
注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装 时须将色带推到底。
ZEBRA 打印机只可用外向色带。
标签安装时，要将“标签挡片”和“挡纸片”挡好，标签要从“压纸/反射片”下穿过，标签左侧靠着“导纸片”。
2·安装标签和色带时，注意不要划伤打印头。
比如戒指，工具等物品。
色带及标签勿粘有 泥沙，灰尘杂物等。
3·当标签被卷入打印头下面的滚筒中时，千万不能用刀片来划开标签，以免损伤滚筒。
只可以用手慢慢反向转动滚筒将标签撤出。
4．安装完标签和色带后，一定要合上铁外盖。
5．请用ZEBRA 的色带和标签，否则，易损害打印头。
图4色带安装图图5 标签安装图四、面板功能说明正常开机时，一般只有POWER灯亮，其余的灯均不亮POWER（电源指示灯）：表明是否通电TAKE LABEL（剥离指示灯）：只在剥离工作（PEEL-OFF）方式下，起作用ERROR（报错指示灯）：闪动表明有错，可以从液晶显示上看到错误信息CHECK RIBBON（色带状态灯）：亮表明色带状态不对PAPER OUT（标签状态灯）：亮表明标签状态不对PAUSE（暂停状态灯）：亮表明打印机停止工作,可能状态不对DATA(数据状态灯)：亮表明数据正在传递中，而打印机并未接受；闪动表明打印机正在接受数据；闪动变慢表明打印机不可以接受太多的数据了。
斑马105SL条码打印机使用手册
电脑电源，再连接缆线。 胶辊边擦拭直到棉花上没有污渍为止。
SETUP/EXIT键。 ‘LOAD LAST SAVE’（将上一次所设参数存储）；选择好存储选项后再按SETUP/EXIT键确认，然后然后按►键进行保存。之后会出现‘SAVING CHANGE’
AVING CHANGE’表示正在存储设置。
持续按下取消键3秒以上，可取消打印机内存中所有打印 任务 SETUP/EXIT 设置键 进入/退出打印机的功能设置菜单 ‘►’ 设置菜单模式：进入下一设置项 ‘◄’ 设置菜单模式：进入前一设置项 ‘+’ 数值改变模式：a、增加数值 b、做“是”的回答 c、适当时打印测试标签 ‘-’ 数值改变模式：a、减小数值 b、选择希望得到的数值 c、做“不”的回答 四、定期保养 打印机在使用过程中要保持打印头清洁，在每打印一卷标签时要用酒精清洗打印头、胶辊、碳带传感器。在更换打印缆线时要先关打印机、电脑电源 1、 打印头、胶辊的清洗：当每打完一卷碳带时用棉花沾医用酒精75%的无水酒精沿打印元素的方向单方向擦拭打印头；边用手转动胶辊边擦拭直到棉花上没有污 2、清洁走纸通道：定期吹掉打印机的走纸通道的灰尘以免影响打印机测纸。平时打印时最好将打印机的侧盖合上以免走纸通道有灰尘进入。 3、用棉布及中性清洁剂清洁打印机的外壳，用软刷或吹吸器清洁打印机内表面，使之保持清洁美观尤其是液晶面板视窗。 4、清洁传感器：吹掉或刷掉传感器上的纸纤维及灰尘保证打印机正常工作 打印机胶棍切忌如粘贴标签时不要用硬器或刀片划，可将打印头抬起，用酒精清洗或用摄子 轻轻摘除。打印头切忌不要用硬物磕碰以免损伤打印头。 注:清洗打印头等时要先关闭电源! 五、常见故障及其处理 当出现故障时，应尽可能详细记录打印机的状态,包括 (1)面板指示灯的状态(闪，亮，灭)及变化过程； (2)打印机的动作(走纸，切纸，打印等)； (3)采取的处理措施； (4)打印机的反应,坏件的标签和色带等等。 1. 开机后，面板指示灯不显示。
斑马打印机105SL说明书
面板示意图正常开机时一般只有POWER灯亮其余的灯均不亮POWER电源指示灯表明是否通电TAKE LABEL剥离指示灯只在剥离工作PEEL-OFF方式下起作用ERROR报错指示灯闪动表明有错可以从液晶显示上看到错误信息CHECK RIBBON色带状态灯亮表明色带状态不对PAPER OUT标签状态灯亮表明标签状态不对PAUSE暂停状态灯亮表明打印机停止工作,可能状态不对DATA(数据状态灯)亮表明数据正在传递中而打印机并未接受闪动表明打印机正在接受数据闪动变慢表明打印机不可以接受太多的数据了+键是用来选择不同的打印机参数PREVIOUS向前翻页键在打印机设置中向前翻页NEXT/SAVE向后翻页键/存盘键在打印机设置中向后翻页及配合用于存盘SETUP/EXIT设置/退出键进入或退出打印机设置PAUSE暂停键暂停和恢复打印FEED走纸键走出一张空白标签SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 7Zebra斑马打印机中文操作说明CANCEL清除键在暂停方式下有效清除打印机的内存五Zebra 105SL打印机的简单调整和参数设置说明1. 正常的开机显示PRINT READY6.0MB V41.11.3表明打印机已经准备好打印机内存为6M工作的程序版本为V41.11.32. 更改设定1). 打印颜色深浅的调整(DARKNESS);在 " PRINTER READY " 时, 按 SETUP/EXIT 键, 出现如下显示; DARKNESS +10- 00000000000 +按右面+键增加打印颜色深度, 按左面-键减少打印颜色深度.缺省值 :+10选项范围 : 0 到 +30一般该值设置到10—25左右比较合适(纸面10—15胶面20—25)按 " NEXT/SAVE " 显示下一个选项;2). 撕下标签的位置的调整(TEAR OFF);TEAR OFF +0- 00000000000 +按右面+键增加数值, 按左面-椭圆键减少数值.缺省值 : +0选项范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". )按 " NEXT/SAVE " 显示下一个选项3). 打印模式的选择(PRINT MODE);PRINT MODE按+及-键显示不同的选项.缺省值 : TEAR OFF选项: TEAR OFF (撕下), PEEL OFF (剥离), CUTTER (切刀) 和 REWIND (回卷). 按 " NEXT/SAVE " 显示下一个选项4). 标签类型的选择(MEDIA TYPE);MEDIA TYPE按+及-键显示不同的选项.缺省值 : NON-CONTINUOUS ( 非连续 )选项 : CONTINUOUS ( 连续 ) 和 NON-CONTINUOUS ( 非连续 ).SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 8Zebra斑马打印机中文操作说明注 : 标签类型有两种, 这个参数使打印机知道目前使用的是 CONTINUOUS ( 连续 ) 或NON-CONTINUOUS ( 非连续 ) 标签. 连续的意思是整卷标签连续不断, 亦没有任何固定长度的标识供传感器检测; 非连续是说整卷标签连续不断, 但中间有固定长度的标识, 如间隙 (通常如不干胶标签 ), 缺口或黑条 ( 如铁路车票 ).按 " NEXT/SAVE " 显示下一个选项5). 传感器类型的选择(SENSOR TYPE);SENSOR TYPE按+及-键显示不同的选项.缺省值 : WEB ( 穿透式传感器 )选择 : WEB ( 穿透式传感器 ) 和 MARK ( 反射式传感器 ).注 : 标签传感器类型有两种, 穿透式传感器是检测透光度反差大的标签反射式传感器是检测印有黑条标识而且不透光的标签( 如铁路车票 ).按 " NEXT/SAVE " 显示下一个选项6). 打印方法的选择(PRINT METHOD);PRINT METHOD按+及-键显示不同的选项.缺省值 : THERMAL TRANSFER ( 热转印 )选择 : THERMAL TRANSFER ( 热转印 )和 DIRECT THERMAL ( 直热式 ).注 :如打印普通纸或标签可选 "热转印", "直热式" 只适用于热敏纸.按 " NEXT/SAVE " 显示下一个选项7). 打印宽度的选择(PRINT WIDTH);PRINT WIDTH-> 104 0/8 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为104mm,范围由标签大小决定按 " NEXT/SAVE " 显示下一个选项8). 标签最大长度的选择(MAXIMUM LENGTH);MAXIMUM LENGTH- 39.0 IN 988 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为988mm, 范围由打印机设置注 :此选择的作用为1) 在作标签长度校正CALIBRATE时, 减少标签及色带的走纸长度.2) 此值应设定为大于标签的实际长度,此值绝对不能小于标签的实际长度. 按 " NEXT/SAVE " 显示下一个选项9). 列印内置字体(LIST FONTS);SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 9Zebra斑马打印机中文操作说明LIST FONTSPRINT按+键将打印出一标签列印出打印机当前可识别的字体.按 " NEXT/SAVE " 显示下一个选项10). 列印内置条形码种类(LIST BAR CODES);LIST BAR CODESPRINT按+键将打印出一标签列印出打印机当前可识别的条形码.按 " NEXT/SAVE " 显示下一个选项11). 列印内存图形(LIST IMAGES);LIST IMAGESPRINT按+键将打印出一标签列印出打印机当前可识别的图像格式.按 " NEXT/SAVE " 显示下一个选项12). 列印内存条码格式(LIST FORMATS);LIST FORMATSPRINT按+键将打印出一标签列印出打印机当前可识别的格式.按左面-键没有作用.按 " NEXT/SAVE " 显示下一个选项13). 列印当前打印机的设置(LIST SETUP);LIST SETUPPRINT按+键将打印出一标签列印出打印机当前的选项设置值.按 " NEXT/SAVE " 显示下一个选项14). 列印当前打印机所有的设置(LIST ALL);LIST ALLPRINT按+键将打印出一份标签将列印出打印机可识别的字体条形码图像格式以及打印机当前的设置值.按 " NEXT/SAVE " 显示下一个选项15).初始化内存卡INITIALIZE CARD;INITIALIZE CARDYES按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE CARD按+键选择YES显示屏将提示ARE YOU SURE按+键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARDSHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 10Zebra斑马打印机中文操作说明2. 界面按 " NEXT/SAVE " 显示下一个选项16初始化闪存(INIT FLASH MEM);INIT FLASH MEMYES按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE FLASH按+键选择YES显示屏将提示ARE YOU SURE按+键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARD界面按 " NEXT/SAVE " 显示下一个选项17).传感器校正图的操作(SENSOR PROFILE);SENSOR PROFILEPRINT按+键开始打印标签和色带传感器的校正图按 " NEXT/SAVE " 显示下一个选项18). 标签和色带传感器灵敏度的调整/校正(MEDIA AND RIBBON);MEDIA AND RIBBONCALIBRATE按+开始校正步骤, 显示屏显示 " LOAD BACKING ";LOAD BACKINGCANCEL CONTINUE把标签剥离, 留下 20CM长的空白的底纸, 打开打印头, 将标签装上, ( 请留意空白的底纸部分应在标签传感器上, 否则应留更多的空白的底纸 );按+键继续校正, 面板上将显示 " REMOVE RIBBON ";REMOVE RIBBONCANCEL CONTINUE将色带取走合上打印头,SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 11Zebra斑马打印机中文操作说明按+键继续校正, 面板上将显示 " CALIBRATING... PLEASE WAIT ";CALIBRATINGPLEASE WAIT标签及色带传感器灵敏度的校正正在进行, 只需几秒钟; 跟着会显示; RELOAD ALLCONTINUE打开打印头, 把有标签的部分放到打印头下, 装好色带, 关闭打印头;按右面黑色椭圆键继续校正操作; 打印机将打印 " 传感器曲线图形 ", 面板显"MEDIA AND RIBBON CALIBTATE";MEDIA AND RIBBONCALIBRATE标签和色带灵敏度的调整/校正完成在上述操作过程中按键将取消当前的操作按 " NEXT/SAVE " 显示下一个选项19).并行通讯口设置(PARALLEL COMM.)PARALLEL COMM按+及-键显示不同的选项.默认值PARALLEL选项PARALLEL TEAINAX/COAX按 " NEXT/SAVE " 显示下一个选项20).串行通讯口设置SERIAL COMM;SERIAL COMM按+及-键显示不同的选项.缺省值 : RS232选项 : RS232串口RS422/485RS485按 " NEXT/SAVE " 显示下一个选项21). 波特率的设置(BAUD);BAUD- 9600 +按+及-键显示不同的选项.缺省值 : 9600选择 : 1103006001200240048009600192002880057600115200注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项22). 数据位的设置(DATA BITS);SET DATA BITS- 8-BITS +SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 12Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值 : 8-BITS选择 : 7-BITS8-BITS注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项23). 校验位的设置(PARITY);PARITY按+及-键显示不同的选项.缺省值 : EVEN偶校验选择 : EVEN偶校验ODD奇校验NONE无校验注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项24) 主机流量控制(HOST HANDSHAKE)HOST HANDSHAKE按+及-键显示不同的选项.缺省值XON/XOFF选项XON/XOFFDSR/DTRRTS/CTS,注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项25). PROTOCOL纠错协议的设置PROTOCOL按+及-键显示不同的选项.缺省值 : NONE选择 : NONEZEBRAACK/NACK注若选择ZEBRA时打印机的HOST HANDSHAKE必须设为DSR/DTR 按 " NEXT/SAVE " 显示下一个选项26). NETWORK ID网络ID号的设置NETWORK ID-> 000 +按键改变数值, 按移动位置.缺省值 : 000选择 : 000至999按 " NEXT/SAVE " 显示下一个选项27). COMMUNICATIONS通讯模式的设置COMMUNICATIONSSHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 13 Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值 :NORMAL MODE(正常模式)选择 : NORMAL MODE(正常模式),DIAGNOSTICS(测试模式)若选择DIAGNOSTICS时当打印机收到数据后将打印ASCII HEX 按 " NEXT/SAVE " 显示下一个选项28). CONTROL PREFIXZPL/ZPLII控制前缀的设置CONTROL PREFIX-> 7EH +按+及-键显示不同的选项.缺省值 : 7E选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SAVE " 显示下一个选项29). FORMAT PREFIXZPL/ZLPII格式前缀的设置FORMAT PREFIX-> 5EH +按+及-键显示不同的选项.缺省值 : 5E选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SAVE " 显示下一个选项30). DELIMITER CHAR(ZPL/ZLPII分隔符的设置DELIMITER CHAR-> 2CH +按+及-键显示不同的选项.缺省值 : 2C选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SAVE " 显示下一个选项31). ZPL MODE编程语言的选择的设置ZPL MODE按+及-键显示不同的选项.缺省值 : ZPLII选择 : ZPLIIZPL注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SAVE " 显示下一个选项SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 14 Zebra斑马打印机中文操作说明32). MEDIA POWER UP开机标签状态的选择的设置MEDIA POWER UP按+及-键显示不同的选项.缺省值 : CALIBRATION测纸选择 : FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION不动按 " NEXT/SAVE " 显示下一个选项33). HEAD CLOSE打印头关闭标签状态的选择的设置HEAD CLOSE按+及-键显示不同的选项.缺省值 : CALIBRATION测纸选择 : FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION不动34). BACKFEED标签回撤的设置注此参数只有在打印机设定为切刀CUTTER和剥离PEEL-OFF方式时才有效BACKFEED按右面黑色椭圆键或左面黑色椭圆改变数值.缺省值 : DEFAULT当标签被切或剥离后90%标签回撤选择 : DEFAULT当标签被切或剥离后90%标签回撤0%-100%BACKFEED按 " NEXT/SAVE " 显示下一个选项35). LABEL TOP打印内容的上下位置的调整;LABEL TOP +000-▊▊▊▊▊ +按+及-键显示不同的选项.缺省值 : +0范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". )按 " NEXT/SAVE " 显示下一个选项36). LEFT POSITION打印内容的左右位置的调整;LEFT POSITION=> +0000 +按+及-键显示不同的选项.缺省值 : 0000范围 : -9999到 +9999( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 15Zebra斑马打印机中文操作说明机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". )按 " NEXT/SAVE " 显示下一个选项37). 传感器参数表WEB S.- XX +MEDIA S.RIBBON S.MARK S.MARK MED S.MEDIA LEDRIBBON LEDMARK LED按+及-键显示不同的选项.注这些参数是测纸后自动生成非特殊需求请勿动38). LCD ADJUST液晶显示亮度的设定;LCD ADJUST +10-▊▊▊▊▊ +按+及-键显示不同的选项.缺省值 : 10选择 : 00-19按 " NEXT/SAVE " 显示下一个选项39). FORMAT CONVERT(位图缩放设置);FORMAT CONVERT按+及-键显示不同的选项.缺省值 : None范围 : None, 150-300, 150-600, 200-600, 300-600按 " NEXT/SAVE " 显示下一个选项40). LANGUAGE机器显示语言设置LANGUAGEENGLISH按或显示别的选项缺省值 : ENGLISH选项: English, Spanish, French, German, Italian, Norwegian, Portuguese, Swedish,Danish, Dutch, Finnish, Japanese按 " NEXT " 显示返回到打印深度设置选项在进行上述选项设置时如果出现要求输入密码的界面ENTER PASSWORD-> 0000SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 16Zebra斑马打印机中文操作说明按键移动光标位按改变数值初始默认密码为1234输入完之后按NEXT/SAVE进入设置更改界面请保管好些密码注意 : 设置更改或调整后, 必需存储, 否则关机后会丢失!存储步骤 :1. 在更改或调整后, 按 " SETUP/EXIT " 键, 出现如下显示;SAVE SETTING1). PERMANENT永久存储所做的更改;2). TEMPORARY暂时存储所做的更改, 关机后会失去;3). CANCEL取消刚做的更改;4). LOAD DEFAULT恢复出厂值;注此法请慎用选择此项后打印机所有的选项将恢复默认值5). LOAD LAST SAVE取用上次储存的设置;2. 按+或-将显示别的选项;3. 按 " NEXT " 键存储并回到开机显示板面.总结:平日使用中,主要设定的参数有DARKNESS(打印深度),LABEL TOP(打印的上下位置)和LEFT POSITION(打印的左右位置)六打印机的日常维护对于一台标签打印机打印头是其关键部件它是整理在陶瓷基片上表面涂有一层特殊的保护膜由于它的结构原因故在平日的操作中严禁任何时候任何硬物与打印头表面接触每打印完一卷碳带或者一卷热敏标签,都应该进行打印头和滚筒的清洁. 这样可以保持打印的质量延长打印头的使用寿命维护前请先确保清除自身的静电因为静电会造成打印头的损坏1打印头的清洁关掉打印机的电源将打印头翻起移去色带标签纸用浸有少许异丙醇的棉签(或棉布)轻擦打印头直至干净2.滚筒的清洁清洗打印头后用浸有少许异丙醇的棉签(或棉布)清洗滚筒方法是一边用手转动滚筒一边擦3.传动系统的清洁和机箱内的清洁因为一般标签纸为不干胶其胶容易粘在传动的轴和通道上再加上有灰尘直接影响到打印效果故需经常清洁一般一周一次方法是用浸有异丙醇的棉签(或棉布)擦去传动的各个轴通道的表面以及机箱内的灰尘4.传感器的清洁传感器包括色带传感器和标签传感器其位置见说明书一般一个月至三个月清洗一次SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 17Zebra斑马打印机中文操作说明方法是用鼓风装置(吸球即可)吹去传感器上的灰尘七常见故障极其处理当出现故障时应尽可能详细记录打印机的状态,包括(1)面板指示灯的状态(闪亮灭)及变化过程(2)打印机的动作(走纸切纸打印等)(3)采取的处理措施(4)打印机的反应,坏件的标签和色带等等1. 开机后面板指示灯不显示检查供电电源是否正常或者联结电缆是否接好2. 色带起皱, 调色带控制挡板.3. 若印出的标签总有一条竖的白线打不出来, 则(1) 先用脱脂棉签蘸打印头清洁液, 仔细清洁出现白线处的打印头.(2) 若故障依旧, 则需更换打印头.常见故障可能原因排除方法开机后所有指示灯亮液晶无显示主板坏了解上海蓝轩电子科技XXX工打印位置偏左(右) 1打印纸偏右(左)2程序定义的坐标不对3打印机设置中的LEFTPOSITION不妥1将打印纸安装好挡纸片挡好2重新设定好打印的坐标3重新设定LEFT POSITION打印位置偏上(下) 1程序定义的坐标不妥2打印机设置中的LABEL TOP不妥1重新设定好打印的坐标2重新设定LABEL TOP撕纸位置偏上(下) 打印机设置中的TEAR OFF设置不妥调整撕纸位置(见五(2))打印深度过深 1打印头压力过紧2打印温度偏高1降低打印头的压力2降低打印头的温度打印深度过浅 1.打印头压力过松2.打印温度偏低3.标签和色带不匹配1.增加打印头的压力2.增加打印头的温度3.了解蓝轩公司工程部打印左浅右深或左深右浅1.打印头压力左右不均衡2.打印头位置不好1.均衡打印头左右压力2.重新调节打印头位置定位不准 1.标签传感器位置不对2.传动皮带磨损3.打印纸装得不正1调整标签传感器位置2更换皮带3将打印纸安装好挡纸片挡好计算机传送数据,打印机不能正常接收数据1联机参数设置不对2主板坏1重新设定好2了解蓝轩公司工程部液晶显示RIBBONOUT1色带用完或者未安装好2色带传感器检测出错3程序中设置的打印模式不对1安装好色带2做标签和色带传感器灵敏度的调整/校正3选择正确的打印模式程部SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 18 Zebra斑马打印机中文操作说明液晶显示RIBBONIN1.在热敏方式下安装了色带2.在热转印方式下色带传感器检测出错1移走色带2做标签和色带传感器灵敏度的调整/校正(步骤五(16))液晶显示PAPEROUT1.标签用完或者未安装好,2.标签传感器位置不对3.标签传感器被物体遮挡4.标签传感器检测出错5.程序中设置的标签类型不对1安装好标签2调好标签传感器位置3移走遮挡的物体4做标签和色带传感器灵敏度的调整/校正(步骤五(16))5选择正确的标签类型液晶显示HEADOPEN1打印头未合上2打印头电阻值设置不对3打印头状态传感器未检测1合上打印头2设置好打印头电阻值。
斑马打印机105slplus驱动安装说明书资料
斑马打印机105SLplus驱动安装及参数设定
说明书
首先打开斑马打印机驱动程序，再鼠标左键单击RUnCD程序进入下一步；
单击三角形的第四个英文ZDPD的进入下一步；
鼠标光标单击AGREE进入下一步；
单击确定
鼠标光标单击Unzip进入下一步；
鼠标光标单击确定；鼠标光标点击下一步；
鼠标单击安装打印机；
单击选择打印机型号进入下一步；
单击下一步；
点击完成；
驱动安装完成；
鼠标右键点击斑马打印机驱动打印机属性，点击选项栏的端口；
点击Standard TCP/IP PORT,进入下一步点击下一步
添加端口ip地址：192.168.1.20，点下一步；
点击下一步
点击完成；
点击关闭
选中添加的IP地址点击应用
点击确定；
斑马打印机驱动参数设置
在安装好的驱动，鼠标点击右键。
选择打印机首选项中的选项，可以修改标签的
的方向。
在打印首选项里的高级设置勾掉使用打印设定，就可以在打印机操作面板上更改
密度、速度、等等。
在安装好的驱动，鼠标点击右键。
选择打印机属性中的语言，可以更改驱动文字
语言。
(完整版)Zebra105sl斑马打印机设置手册
斑马105sl条码打印机使用手册一．打印机电源二．打印机结构三．安装标签和色带的注意事项四．面板功能说明五．打印机的简单调整和参数设置六．打印机的日常维护七．常见故障及其处理一．打印机电源电源开关位于打印机后面，电源是交流电压230V和110V自适应。
【注】1.插拔任何连线时，都应该关闭打印机的电影，否则易损坏打印机主板2.按住打印机上的PAUSE和FEED两个键，然后打开打印机电源开关，就可以自动测纸张的类型，更换标签尺寸和类型时要做测纸。
二．打印机结构控制面板打印机组件三．安装标签和色带的注意事项105SL打印机可以打印的最小标签是：20mm(宽)*6mm(高)(回卷模式) 1.安装标签和色带时，按照打印机内的安装指示图【注】色带安装要推到最里面，并分清色带的绕向，打印机只可用外向色带(墨粉在外面)。
标签安装时，要将“标签挡片”和“挡纸片”挡好。
2.安装标签和色带时，要抬起打印头，不要划伤打印头，色带和标签不要沾有灰尘杂物四．面板功能说明Power（电源指示灯）：表明是否通电Take label（剥离指示灯）：在剥离方式下有用Error（报错指示灯）：闪动表明有错，可从液晶面板上看到错误信息Check ribbon（色带状态灯）：亮表明色带装态不对Paper out（标签状态灯）：亮表明标签状态不对Date（数据状态灯）：亮表明数据正在传递中，而打印机并未接受，闪动表明打印机正在接受数据，闪动变慢表明打印机不可以接受太多的数据了。
-，+键：用来选择和设置打印机的参数Previous（向前翻页键）：向前翻页Next/save(向后翻页/保存键)：向后翻页，存盘Setup/exit(设置/退出键)：进入或退出打印机设置Pause（暂停键）：暂停和恢复打印Feed（走纸键）：走出一张空白标签Cancel（清除键）:在暂停方式下有效，清楚打印机的内存五．打印机的简单调整和参数设置说明1.正常开机显示2.更改设定1）打印颜色深浅在“PRINTER READY”时，按SETUP/EXIT键，出现按右面的“+”增加颜色的深度，按左面的“—”减少打印深度，当打印的质量在可接受的范围时，应尽量使用较小的数值，对延长打印头的使用寿命是有帮助的。
斑马sl 打印机使用手册
图二标签传感器图4.安装完标签和色带后,一定要合上铁外盖.图三色带安装图图四标签安装图四、面板功能说明正常开机时,一般只有POWER灯亮,其余的灯均不亮POWER(电源指示灯):表明是否通电TAKE LABEL(剥离指示灯):只在剥离工作(PEEL-OFF)方式下,起作用ERROR(报错指示灯):闪动表明有错,可以从液晶显示上看到错误信息CHECK RIBBON(色带状态灯):亮表明色带状态不对PAPER OUT(标签状态灯):亮表明标签状态不对PAUSE(暂停状态灯):亮表明打印机停止工作,可能状态不对DATA(数据状态灯):亮表明数据正在传递中,而打印机并未接受;闪动表明打印机正在接收数据;闪动变慢表明打印机不可以接受太多的数据了.－,+ 按键:是用来选择和设置打印机的参数PREVIOUS(向前翻页键):在打印机设置中,向前翻页NEXT/SAVE(向后翻页键/存盘键):在打印机设置中,向后翻页,及配合用于存盘SETUP/EXIT(设置/退出键):进入或退出打印机设置PAUSE(暂停键):暂停和恢复打印FEED(走纸键):走出一张空白标签CANCEL(清除键):在暂停方式下有效,清除打印机的内存缺省值 : +0范围 : -64 到 +64 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) 按 " NEXT " 显示下一个参数;3). 打印模式的选择;PRINT MODE按右面"+"键及左面"-"键改变数值.缺省值 : TEAR OFF选择 : TEAR OFF (撕下), PEEL OFF (剥离), CUTTER (切刀) 和 REWIND (回卷).按 " NEXT " 显示下一个参数; " MEDIA TYPE ( 标签类型 ) ".4). 标签类型的选择;MEDIA TYPE按右面"+"键及左面"-"键改变数值.缺省值 : CONTINUOUS ( 连续 )选择 : CONTINUOUS ( 连续 ) 和 NON-CONTINUOUS ( 非连续 ).注 : 标签类型有两种, 这个参数使打印机知道目前使用的是 CONTINUOUS ( 连续 ) 或 NON-CONTINUOUS ( 非连续 ) 标签. 连续的意思是整卷标签连续不断, 亦没有任何固定长度的标识供传感器检测; 非连续是说整卷标签连续不断, 但中间有固定长度的标识, 如间隙 (通常如不干胶标签 ), 缺口或黑条 ( 如铁路车票 ).按 " NEXT " 显示下一个参数; " SENSOR TYPE ( 传感器类型 ) ".5). SENSOR TYPE ( 传感器类型 )的选择;SENSOR TYPE按右面"+"键及左面"-"键改变数值.缺省值 : WEB ( 穿透式传感器 )选择 : WEB ( 穿透式传感器 ) 和 MARK ( 反射式传感器 ).注 : 标签传感器类型有两种, 穿透式传感器是检测透光度反差大的标签,反射式传感器是检测印有黑条标识而且不透光的标签( 如铁路车票 ).按 " NEXT " 显示下一个参数; " PRINT METHOD (打印方法 ) "6). 打印方法的选择;PRINT METHODTHERMAL-TRANS.按右面"+"键及左面"-"键改变数值.缺省值 : THERMAL TRANSFER ( 热转印 )选择 : THERMAL TRANSFER ( 热转印 )和 DIRECT THERMAL ( 热敏 ).注 :如打印普通纸或标签可选 "热转印", "直热式" 只适用于热敏纸.按 " NEXT " 显示下一个参数; " PRINT WIDTH ( 打印宽度 ) ".7). 打印宽度的选择;PRINT WIDTH- 4.0 IN 104 MM +按右面"+"键增加数值, 按左面"-"键减少数值.缺省值 : 根据不同的打印机型号有不同的宽度.14). 列印当前打印机的设置LIST ALLPRINT按右面"+"键即能列印出当前打印机的所有配置. 按左面"-"键没有作用.15).INITIALIZE CARD(内存卡初始化)的操作按 " NEXT " 键直到INITIALIZE CARDCAUSE CONTINUE按右面"+"键开始初始化,将会删除内存卡里的资料16).INITIALIZE FLASH MEM(闪存初始化)的操作按 " NEXT " 键直到INIT FLASH MEMCAUSE CONTINUE按右面"+"键开始初始化,将会删除闪存里的资料17).SENSOR PROFILE(传感器校正图)的操作按 " NEXT " 键直到SENSOR PROFILEPRINT按右面"+"键开始打印标签和色带传感器的校正图18). 标签和色带传感器灵敏度的调整/校正按 " NEXT " 键直到MEDIA AND RIBBONCALIBRATE按右面"+"键开始校正步骤, 显示器显示 " LOAD BACKING ";LOAD BACKINGCANCEL CONTINUE把标签剥离, 留下 20CM长的空白的底纸, 打开打印头, 将标签装上, ( 请留意空白的底纸部分应在标签传感器上, 否则应留更多的空白的底纸 )按右面"+"键继续校正, 面板上将显示 " REMOVE RIBBON ";REMOVE RIBBONCANCEL CONTINUE将色带取走,合上打印头,按右面"+"键继续校正, 面板上将显示 " CALIBRATING... PLEASE WAIT ";CALIBRATINGPLEASE WAIT标签及色带传感器灵敏度的校正正在进行, 只需几秒钟; 跟着会显示;RELOAD ALLCONTINUE打开打印头, 把有标签的部分放到打印头下, 装好色带, 关闭打印头;按右面"+"键继续校正操作; 打印机将打印 " 传感器曲线图形 ", 面板显示" MEDIA AND RIBBON CALIBTATE";MEDIA AND RIBBONCALIBRATE标签和色带灵敏度的调整/校正完成.注:在校正过程中;按左面"-"键取消操作, 按 " NEXT " 键将显示 " PARALLEL COMM ( 并口接口 ) 或按右面"+"键继续校正操作19). 并口接口的设置按 " NEXT " 键直到PARALLEL COMM.PARALLEL按右面"+"键及左面"-"键改变数值.- 9600 +按右面"+"键及左面"-"键改变数值.缺省值 : 9600选择 : 110,300,600,1200,2400,4800,9600,19200,28800,57600注:当与PC串口相联时,打印机和PC的此参数设定必须一样. 按 " NEXT " 显示下一个参数; " SET DATA BITS( 数据位 ) ".22). SET DATA BITS( 数据位 )的设置SET DATA BITS- 7-BITS +按右面"+"键及左面"-"键改变数值.缺省值 : 7-BITS选择 : 7-BITS,8-BITS注:当使用CODE PAGE 850或使用IBM的TWINAX,COAX端口时,SET DATA BITS( 数据位 )必须设置为8-BITS注:当与PC串口相联时,打印机和PC的此参数设定必须一样.按 " NEXT " 显示下一个参数; " PARITY( 校验位 ) ".23). PARITY( 校验位 )的设置PARITY按右面"+"键及左面"-"键改变数值.缺省值 : EVEN(偶校验)保护密码缺省值 :1234输入正确的数值后,按 " NEXT " 键,再按"+"键"-"键可以改变设置.注意 : 设置更改或调整后, 必需存储, 否则关机后会丢失!存储步骤 :1. 在更改或调整后, 按 " SETUP/EXIT " 键, 出现如下显示;SAVE SETTING1). PERMANENT永久存储所做的更改;2). TEMPORARY暂时存储所做的更改, 关机后会失去;3). CANCEL取消刚做的更改;4). LOAD DEFAULT恢复出厂值;(注:此法一定一定慎用)5). LOAD LAST SAVE取用上次储存的设置;按右面"+"键或左面"-"键选择存储方法;按 " NEXT " 键存储并回到开机显示板面.总结:平日使用中,主要设定的参数有DARKNESS(打印深度),LABEL TOP(打印的上下位置)和LEFT POSITION(打印的左右位置)六、打印机的日常维护对于一台标签打印机,打印头是其关键部件,它是制作在陶瓷基片上,表面涂有一层特殊的保护膜,由于它的结构原因,故在平日的操作中,严禁任何时候任何硬物与打印头表面接触.每打印完一卷碳带或者一卷热敏标签,都应该进行打印头和滚筒的清洁. 这样可以保持打印的质量,延长打印头的使用寿命.维护前,请先确保清除自身的静电.因为静电会造成打印头的损坏.(1)·打印头的清洁关掉打印机的电源,将打印头翻起,移去色带,标签纸,用浸有少许异丙醇的棉签(或棉布),轻擦打印头直至干净.(2).滚筒的清洁清洗打印头后,用浸有少许异丙醇的棉签(或棉布)清洗滚筒.方法是一边用手转动滚筒,一边擦.(3).传动系统的清洁和机箱内的清洁因为一般标签纸为不干胶,其胶容易粘在传动的轴和通道上,再加上有灰尘,直接影响到打印效果,故需经常清洁.一般一周一次,方法是用浸有异丙醇的棉签(或棉布)擦去传动的各个轴,通道的表面以及机箱内的灰尘.(4).传感器的清洁传感器包括色带传感器和标签传感器,其位置见说明书,一般一个月至三个月清洗一次,方法是用鼓风装置(吸球即可)吹去传感器上的灰尘.七,常见故障极其处理当出现故障时,应尽可能详细记录打印机的状态,包括。
105SL使用手册
斑马105SL打印机使用手册兴华科仪有限公司<<目录>>一、打印机电源二、打印机结构三、安装标签和色带的注意事项四、面板功能说明五、ZebraXIII打印机的简单调整和参数设置说明六、打印机的日常维护七、常见故障极其处理一、打印机电源电源开关位于打印机后面，打印机的电源是交流电压230V和110V自适应。
安装打印机时，请确保供电电压和打印机的工作电压相符，同时检查供电电源是否接安全地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[千万注意]在插拔任何连线时，都应该关闭微机和打印机的电源。
否则易损坏打印机和微机的主板!某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。
关掉打印机，再重新打开，可使打印机恢复正常。
二、打印机结构图1图2三、安装标签和色带的注意事项1、安装标签和色带时，按照打印机内的安装指示图即可。
注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到底。
ZEBRA打印机只可用外向色带。
标签安装时，要将“标签挡片”和“挡纸片”挡好，标签要从“压纸/反射片”下穿过，标签左侧靠着“导纸片”。
2、安装标签和色带时，注意不要划伤打印头。
比如戒指，工具等物品。
色带及标签勿沾有泥沙，灰尘杂物。
3、当第一次安装新的标签时，请做Media Clibration的工作。
方法如下：装好标签和色带，合上打印头，Power up，此时打印机会先慢速走多张再快速走几张，自动完成对标签长度的识别和存储（对不连续标签有效）。
注意：若走纸时无快慢现象，则说明未测到标签的长度。
请检查标签传感器的位置是否正确。
标签传感器有上下两个，分别位于标签的上下方，上方标签传感器应拔到标签中间部分，而下方标签传感器应随上方标签传感器的变动而变动。
一般来说，上方标签传感器应位于下方标签传感器的二个金色圆头的垂直平分线上，若标签太小，下方标签传感器则应尽量靠左侧。
斑马105SL条码打印机使用手册
斑马105SL条码打印机使用手册目录I. 打印机电源 (3)II. 打印机结构 (3)III. 安装标签和色带的注意事项 (5)IV. 面板功能说明 (6)V. Zebra 105SL 打印机的简单调整和参数设置说明 (8)VI. 打印机的日常维护 (21)VII. 常见故障极其处理 (21)I. 打印机电源电源开关位于打印机后面，打印机的电源是交流电压230V和110V自适应。
安装打印机时，请确保供电电压和打印机的工作电压相符，同时检查供电电源是否接安全地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[千万注意]在插拔任何连线时，都应该关闭微机和打印机的电源。
否则易损坏打印机和微机的主板!某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。
关掉打印机，再重新打开，可使打印机恢复正常。
II. 打印机结构图1图2III. 安装标签和色带的注意事项105SL打印机可以打印的最小标签：20mm(宽)X6mm(高)（必须是回卷模式Rewinder）１、安装标签和色带时，按照打印机内的安装指示图即可。
注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到底。
ZEBRA打印机只可用外向色带。
标签安装时，要将“标签挡片”和“挡纸片”挡好，标签要从“压纸/反射片”下穿过标签左侧靠着“导纸片”。
2、安装标签和色带时，注意不要划伤打印头。
比如戒指，工具等物品。
色带及标签勿粘有泥沙，灰尘杂物等。
3、当标签被卷入打印头下面的滚筒中时，千万不能用刀片来划开标签，以免损伤滚筒。
只可以用手慢慢反向转动滚筒将标签撤出。
4、安装完标签和色带后，一定要合上铁外盖。
色带安装图图5 标签安装图IV. 面板功能说明正常开机时，一般只有POWER灯亮，其余的灯均不亮POWER（电源指示灯）：表明是否通电TAKE LABEL（剥离指示灯）：只在剥离工作（PEEL-OFF）方式下，起作用ERROR（报错指示灯）：闪动表明有错，可以从液晶显示上看到错误信息CHECK RIBBON（色带状态灯）：亮表明色带状态不对PAPER OUT（标签状态灯）：亮表明标签状态不对PAUSE（暂停状态灯）：亮表明打印机停止工作,可能状态不对DA TA(数据状态灯)：亮表明数据正在传递中，而打印机并未接受；闪动表明打印机正在接受数据；闪动变慢表明打印机不可以接受太多的数据了。
