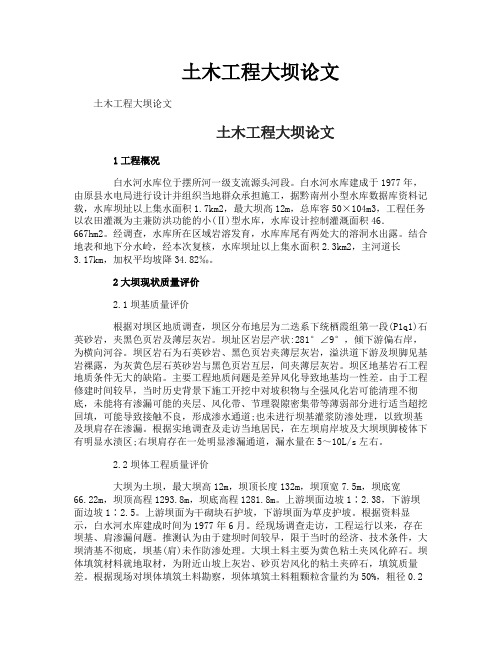

土木工程大坝论文
土木工程大坝论文土木工程大坝论文土木工程大坝论文1工程概况白水河水库位于摆所河一级支流源头河段。
白水河水库建成于1977年，由原县水电局进行设计并组织当地群众承担施工，据黔南州小型水库数据库资料记载，水库坝址以上集水面积1.7km2，最大坝高12m，总库容50×104m3，工程任务以农田灌溉为主兼防洪功能的小(Ⅱ)型水库，水库设计控制灌溉面积46．667hm2。
经调查，水库所在区域岩溶发育，水库库尾有两处大的溶洞水出露。
结合地表和地下分水岭，经本次复核，水库坝址以上集水面积2.3km2，主河道长3.17km，加权平均坡降34.82‰。
2大坝现状质量评价2.1坝基质量评价根据对坝区地质调查，坝区分布地层为二迭系下统栖霞组第一段(P1q1)石英砂岩，夹黑色页岩及薄层灰岩。
坝址区岩层产状:281°∠9°，倾下游偏右岸，为横向河谷。
坝区岩石为石英砂岩、黑色页岩夹薄层灰岩，溢洪道下游及坝脚见基岩裸露，为灰黄色层石英砂岩与黑色页岩互层，间夹薄层灰岩。
坝区地基岩石工程地质条件无大的缺陷。
主要工程地质问题是差异风化导致地基均一性差。
由于工程修建时间较早，当时历史背景下施工开挖中对坡积物与全强风化岩可能清理不彻底，未能将有渗漏可能的夹层、风化带、节理裂隙密集带等薄弱部分进行适当超挖回填，可能导致接触不良，形成渗水通道;也未进行坝基灌浆防渗处理，以致坝基及坝肩存在渗漏。
根据实地调查及走访当地居民，在左坝肩岸坡及大坝坝脚棱体下有明显水渍区;右坝肩存在一处明显渗漏通道，漏水量在5～10L/s左右。
2.2坝体工程质量评价大坝为土坝，最大坝高12m，坝顶长度132m，坝顶宽7.5m，坝底宽66.22m，坝顶高程1293.8m，坝底高程1281.8m。
上游坝面边坡1∶2.38，下游坝面边坡1∶2.5。
上游坝面为干砌块石护坡，下游坝面为草皮护坡。
根据资料显示，白水河水库建成时间为1977年6月。
经现场调查走访，工程运行以来，存在坝基、肩渗漏问题。
大坝加高工程施工论文.
大坝加高工程施工论文2019-11-211大坝加高工程的施工难点1.1总体施工的确定红岩水库是遵义市城镇用水的主要来源，为了避免工程施工对人们的生活造成影响，在施工过程中，不能将水库中的水放空，要在保证水库供水以及其他功能正常运行的情况下进行施工，这就为工程的施工带来了更大的难度，也增加了施工可能存在的风险。
1.2工程施工难度大在大坝加高工程施工过程中，水库的所有功能都在正常运行，同时也要做好水库的防洪、防汛等日常管理工作，而这些，都会对工程的施工造成影响。
因此，在大坝施工过程中，需要对这些影响因素与大坝施工之间的矛盾进行有效协调，既要保证相关功能的正常运行，又要保证加高工程施工的顺利开展，以避免出现问题，这就导致大坝加高工程的施工难度大大增加，也给工程施工带来极大的施工风险。
1.3原防渗面板处理问题在进行大坝加高工程的施工过程中，为了防止原坝的防渗面板使用的时间比较长，磨损、腐蚀比较大而发生渗漏，在施工之前，需要先对大坝的原防渗面板进行修复和涂刷处理，并对原防渗面板和浆砌石坝之间的接触面进行补强灌浆处理，同时，还要在大坝顶部，沿新老面板水平接缝处布置一条水平铜片止水，两端止水铜片深入岩体0.50m。
而这些处理施工，也是大坝加高施工过程中的一个难点。
1.4新老坝体结合面处理问题新老坝体间结合面的粘结力如果不能达到规定要求，大坝加高工程的施工质量就得不到保证，因此，在施工过程中，要严格按照要求对新老坝体的结合面进行细致处理，而这也是施工中的难点之一。
1.5对老坝体裂缝进行处理问题在工程施工过程中，如果老坝体裂缝不能够得到有效处理，就会对大坝的加高施工造成比较大的危害。
但是，由于在施工过程中，施工人员没有对裂缝的检查引起足够重视，只是检查出一些比较明显的表面裂缝而没有检查出一些细微开裂或者是内部开裂的裂缝，可能会导致工程施工风险增大，工程质量存在隐患。
1.6混凝土温度的控制混凝土是大坝加高施工中的主要材料，对工程施工质量的影响最为明显，因此，为了保证大坝的施工质量，一定要对混凝土材料进行严格控制，而基于大坝施工的特性，在对混凝土的质量进行控制的工作中，最难的就是对混凝土的温度进行控制。
水电站大坝施工质量检测论文
水电站大坝施工质量检测论文1工程概况浪详水电站位于贵州省黔南布依族苗族自治州荔波县捞村乡浪详寨西北打狗河上，距荔波县城50km，是一项以发电为主，兼有旅游业开展等综合效益的水利水电工程。
浪详电站水库为典型狭谷型水库，两岸悬崖峭壁，库区两岸坡上溶蚀峰丛洼地、槽谷广泛分布。
浪详水电站为混合式电站，电站由大坝、引水隧洞、调压井、钢管、厂房等组成。
大坝坝型为C15混凝土砌毛石拱坝，最大坝高为46.3m，坝顶轴线长149.672m。
该工程规模为小(1)型，工程等别为Ⅳ等，大坝、溢洪道、取水口、放空底孔、厂房等主要建筑物为4级建筑物，次要永久建筑物为5级，临时建筑物为5级。
2大坝施工质量检测2.1混凝土抗压强度抽样检测混凝土半成品抗压强度试验每个单元工程取样一组，抗渗试验按抗压试验取样频率的1/4取样，抗拉试验按抗压强度取样频率的1/10取样检测，弹性模量根据设计要求按抗压强度取样频率的1/40取样检测，混凝土施工时，现场随机抽检坍落度。
砌筑砂浆按砌筑工程量每50～60m3取样一组，检验抗压强度。
大坝混凝土包括砌石混凝土、防渗混凝土、溢流堰混凝土、冲沙底孔混凝土等，共浇筑混凝土24700m3，自检抽样检测共301组，抽检频率94m3/组。
质量评定按照《水利水电工程施工质量评定规程》(SL176—1996)进展评价。
检测结果抗压强度指标均满足标准要求。
监理见证抽样送检5组，委托贵州水利科研试验检测有限公司检测。
另外，监理工地抽样检测18组，检测结果均为合格。
2.2混凝土抗渗、抗冻性能检测本工程混凝土抗渗性性能指标检测见表3，抗冻性能指标检测情况见表4。
结果满足设计要求。
根据荔波县气象站多年观测资料统计，多年平均气温18.3℃，最冷月(一月)平均气温8.5℃，设计除对大坝防渗墙抗冻性能提出要求外，其余混凝土未作抗冻要求。
2.3砌筑材料质量检测设计要求砌筑石材为600号毛石，块重应＞25kg，中部厚度≥15cm。
如何准确测量大坝工程的变形与位移
如何准确测量大坝工程的变形与位移大坝工程是一项重要的水利工程，它为人类创造了丰富的水资源，同时也对旁边的地形和自然环境产生了一定的影响。
在大坝的运行过程中，准确测量大坝工程的变形与位移是确保大坝安全运行的重要环节。
本文将探讨如何准确测量大坝工程的变形与位移，以保障大坝的安全性。
在大坝工程中，变形与位移的测量是通过测量大坝结构的水平、垂直和径向位移以及扰动快照等方式进行的。
其中，测量水平位移主要使用全站仪和GNSS等设备，通过在大坝结构上布设监测点，利用测距、测角等方法测量点的坐标和角度，从而得到大坝的水平位移信息。
测量垂直位移主要采用测水准的方法，通过测量水准线和基准点的差异，计算出大坝垂直位移的大小。
而径向位移的测量主要通过应变计等设备进行，通过监测大坝结构的变形情况，得出径向位移的数据。
扰动快照则是利用摄像机拍摄大坝结构的照片，通过比对不同时间段的照片，分析大坝结构的位移变化。
在进行大坝工程的变形与位移测量时，需要注意的是测量精度的问题。
大坝是一个庞大的工程，存在诸多不确定因素，如地质条件、水体压力、自然环境等，这些都会对测量的结果产生一定的影响。
因此，在进行测量时，需要选择合适的测量设备和方法，并进行仔细的数据处理和分析，以提高测量的准确性。
同时，还需要建立完善的监测体系，定期对大坝进行监测和维护，及时发现和解决潜在的安全隐患。
除了测量精度，测量频率也是测量大坝工程变形与位移的关键因素之一。
由于大坝结构的变化与时间密切相关，过低的测量频率可能导致不能及时发现变形与位移的异常情况，而过高的频率则会增加测量成本和工作量。
因此，在确定测量频率时，需要综合考虑大坝结构的特点、工程投入和实际需要等因素，制定合理的测量计划。
一般来说，对于新建的大坝工程，初始阶段和运行初期可以选择较高的测量频率，以便及时发现和解决问题；而对于已经投入运行较长时间的大坝，可以适量减少测量频率，减轻对工程的干扰。
此外，大坝工程的变形与位移测量还需要注意测量数据的分析和应用。
如何进行大坝工程的数字化测量与监测
如何进行大坝工程的数字化测量与监测大坝工程是一项重要而复杂的工程，涉及到数百万人民群众的生命财产安全。
为了确保大坝的稳定和安全，数字化测量与监测在大坝工程中起到了关键的作用。
本文将探讨如何进行大坝工程的数字化测量与监测，以确保大坝的安全可靠性。
1. 传统测量与监测方法的局限在传统的大坝工程中，测量常常是通过人工操作进行的，如使用测量仪器或人工巡视。
这种方法存在一些局限性，首先是准确性问题。
人为因素的介入会导致测量结果的不准确，从而影响到工程的质量和安全。
其次，这种方法也难以实时获得准确的监测数据，无法及时预警或纠正潜在的问题。
2. 数字化测量与监测系统的应用为了解决传统测量与监测方法所存在的问题，数字化测量与监测系统应运而生。
数字化测量与监测系统主要采用传感器、自动化仪器以及数据采集和存储设备等技术手段，将测量与监测过程实现自动化和数字化。
首先，数字化测量与监测系统可以实时监测大坝的变形和应力情况。
通过在大坝上设置各种类型的传感器，可以实时获取大坝结构的变形、沉降和应力等数据。
这些数据可以通过无线传输或有线传输方式传送到数据采集和存储设备中，实现实时监测和数据的长期保存。
如果出现异常情况，系统可以立即发出预警信息，以便及时采取安全措施。
其次，数字化测量与监测系统可以提高测量和监测的精度和稳定性。
传感器可以精确测量各种参数，减少了人为因素的介入，提高了测量结果的准确性。
数据采集和存储设备可以实现数据的自动化处理和存储，避免了数据的遗漏和误差。
这样可以更好地掌握大坝结构的实际情况，并为后续的工程决策提供可靠的依据。
3. 数字化测量与监测系统的挑战和发展方向尽管数字化测量与监测在大坝工程中的应用已经取得了一定的成果，但仍然存在一些挑战。
首先，数字化测量与监测系统的建设和维护成本较高。
传感器、仪器和设备的价格较高，需要较大的投资才能建设起一个完善的系统。
此外，系统的运维和维护也需要专业的技术支持和人力。
水利工程施工中的大坝变形监测测量技术与误差控制方法在大坝安全评估与监控中的应用实例分享
水利工程施工中的大坝变形监测测量技术与误差控制方法在大坝安全评估与监控中的应用实例分享概述：大坝作为水利工程中的重要组成部分，承担着调节水资源、防洪排涝和发电等重要功能。
然而，在长期的使用过程中，由于自然因素和人为因素的影响，大坝的变形现象不可避免。
为了确保大坝的安全性能，大坝变形监测测量技术及误差控制方法在大坝的安全评估与监控中发挥着重要作用。
本文将结合实际应用案例，深入探讨大坝变形监测测量技术及误差控制方法在大坝安全评估与监控中的应用。
一、大坝变形监测测量技术的分类及特点1.1 高程变形测量技术高程变形测量技术是大坝变形监测的基础，可通过全站仪、水准仪等测量仪器对大坝进行高程测量，获得大坝变形程度的数据。
该技术具有高精度和可靠性的特点，是大坝变形监测的重要手段。
1.2 水平变形测量技术水平变形测量技术是大坝变形监测中的关键技术之一。
常用的水平变形测量方法包括测量网、测量桩和水平位移传感器等。
通过这些技术手段可以精确测量大坝在水平方向上的变形情况，为大坝安全评估与监控提供准确数据。
1.3 倾斜变形测量技术倾斜变形测量技术主要用于测量大坝在竖向上的变形情况。
通过倾斜仪、倾斜传感器等仪器设备对大坝的倾斜角度进行测量，可以了解大坝的整体变形情况及可能存在的问题，为大坝安全评估与监控提供重要依据。
二、大坝变形监测测量技术误差的来源及控制方法2.1 仪器设备误差大坝变形监测测量中，仪器设备的误差是不可忽视的。
为了控制仪器设备误差，需要从选择合适的仪器设备、准确校准仪器设备、合理设置观测点等方面进行控制。
2.2 环境因素误差环境因素也是大坝变形监测测量中的重要误差来源。
环境因素包括气温、湿度、大气压力等，这些因素会对仪器测量结果产生影响。
通过合理选择观测时间、修正环境因素影响等方法，可以有效地控制环境因素误差。
2.3 人为因素误差人为因素误差是大坝变形监测测量中最容易出现的误差。
为了控制人为因素误差，需要加强人员培训，确保操作人员熟练掌握测量技术，并严格按照操作规程进行实际操作。
探析水利工程的大坝施工中的测量
探析水利工程的大坝施工中的测量水利工程建设在社会发展的进程中起到重要作用，大坝测量工作作为水利工程建设中的重要组成部分，对水利工程建设施工起到关键性作用。
因此，为了保证水利工程建设的施工质量，需要尽可能的进行精确的施工测量。
本文主要介绍作为水力发电的混凝土大坝的施工测量工作，以及以防洪蓄洪为主的土石大坝的施工测量工作。
另外，分析了全站仪在大坝施工测量中的应用。
标签：水利工程；大坝；施工；测量；全站仪引言：施工测量指的是在工程施工阶段进行的测量工作，是工程测量的重要内容。
包括施工控制网的建立、建筑物的放样、竣工测量和施工期间的变形观测等。
水利工程建设中的大坝建设，是水利工程建设中的重要组成环节，而施工测量是大坝建设的重要关键步骤。
因此，如何研究、分析和设计水利工程建设中的大坝施工测量，对水利工程的施工质量具有重要的意义和工程价值。
一、水利工程中大坝金属结构安装的质量控制及措施1、认真完成测量放线工作测量放线是安装工程的一个关键环节，其质量如何会影响到安装质量。
因此，技术人员必须结合业主及土建单位提供的基准点，并熟悉施工图纸，然后先从理论上模拟建立控制网，待经过科学分析后再选择高精度的全站仪或者经纬仪进行放线定位，由于坝体较高，金属结构安装时不能每次放样，为了安装的精度要求，放样的数据一般都在设计坐标的外围十厘米，并保护好点位以便长期使用，在以后的安装中要用吊线的方法安装，对放样的高程用水准仪校核，并使用多种测量的方法进行校对，以确保坐标的准确性。
2、CAD软件绘图与施工现场的放样相结合首先用Excel软件将设计图纸的坐标和高程计算出来，然后根据这些数据对大坝坝体设计平面图、剖面图和横断面图绘制出来，能直观地表达出坝体的一些特性，从而捕捉出复杂体型的坐标点，从而计算出放样的方位角和距离，在现场可以准确的放样。
而在前期的施工开挖前后，用全站仪测量原始地形数据，然后用数据线导入到计算机，用Excel软件结合CAD软件绘制出实际地形图，将设计图和实际地形图相结合，在CAD软件中根据图上高程点或者坐标文件计算开挖工程量及施工面积等等，CAD软件可以完成很多施工测量的任务；CAD软件与施工测量相结合，能更好的确保测量的準确性，在以后的实际测量工作中发挥不可替代的作用。
如何进行大坝工程的测量
如何进行大坝工程的测量大坝工程作为重要的水利工程之一，承担着调水、防洪、发电等重要功能。
而为了确保大坝的建设质量和安全性，测量是不可或缺的一个环节。
大坝工程的测量包括水准测量、地形测量和变形监测等多个方面。
本文将从测量的基本原理、测量方法以及测量应用等方面进行论述。
测量是指通过一定的手段和技术，获得目标点或目标区域的空间位置、形状和变形等有关信息。
大坝工程的测量主要有以下几个目的：第一，了解大坝建设前坝址地形地貌，确定适宜的大坝位置；第二，确定大坝基础地面高程，确保大坝建设的安全性；第三，监测大坝在建设和运营过程中的变形情况，及时采取措施保障工程的稳定性。
接下来，将逐一阐述这些测量方法的具体应用。
水准测量是大坝工程中常用的一种测量方法，其原理基于地球的引力。
水准测量是通过测量点之间的高程差别，来推测地表的高程。
在大坝工程中，水准测量用于测量大坝基底和其他重要测点之间的相对高程差，以确定坝址的相对平坦程度和高程变化。
这对于坝址选址和基础设计至关重要，可保证大坝的坚固稳定和建设质量。
地形测量是为了了解大坝建设前的地形地貌情况，以确定适宜的大坝位置和设计参数，同时为后续工程施工提供参考。
地形测量主要采用的方法有测量法和遥感法。
测量法是通过利用仪器测量设备，对目标点或区域的高程、坐标、形状等进行测量。
遥感法则是通过卫星遥感和航空摄影等手段，收集目标区域的图像数据，进而进行地形测量。
这些方法可以提供准确的地形数据，为大坝的设计和施工提供重要的依据。
变形监测是大坝工程建设和运营过程中的重要环节，用以跟踪大坝及其附属建筑物的形变情况，及时发现偏差并采取措施进行调整。
变形监测主要采用的方法有全站仪、GNSS等技术。
全站仪通过激光测距和角度观测，可以实时监测大坝和周边建筑物的变形情况。
GNSS技术则是通过全球卫星导航系统，测量目标点的空间位置和速度，以识别目标点的形变情况。
这些技术的应用有效地防止了大坝建设和运行中的潜在风险，保障了工程的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、概述
页脚内容
6
大坝工程论文：大坝工程施工测量实践及其探讨
摘要 本文结合新疆某大坝工程施工测量实践，提出大
坝工程中进行施工测量的一般步骤和技术要点，重点探讨了
大坝工程的控制测量和施工放样的测量技术，同时结合笔者
实践经验提出相关技术要点，旨在为同类大坝工程施工测量
提供实例参考。
关键词 大坝工程；施工测量；控制测量；控制点
1 工程概况
本工程为新疆某大坝测量工程，该大坝用途主要是兼顾
防涝、灌溉等综合利用；同时结合水库的开发，发展水产养
殖、旅游等功能，以进一步提高水库的综合开发和利用水平。
整个大坝工程包括大坝、溢洪道、倒流泄洪洞及坝后发电站。
本文将结合大坝测量方面进行深入探讨。
2 大坝工程控制网测设
2.1 首级测量控制网
在本大坝主体工程开工前，应校测其基准点的测量精
度，并复核其资料和数据的准确性。对本工程首级测量控制
网的控制点位、点号熟悉，控制点的大地坐标数据校算和实
测，以免用错点位及数据。对原有的平面控制点、导线点、
水准点、的位置，标石和标志的现状，其造标埋石的质量；
了解施工区的行政划分、社会治安、交通运输、风俗习惯、
气象、地质情况。
1、概述
页脚内容
6
2.2 施工控制网测设
1）根据本大坝工程建筑物布设和现场地形情况，同时
结合本工程施工进度加密布设施工测量控制网点；
2）加密布设的施工测量控制网，平面控制采用三角测
量、边角组合测量、导线测量，高程控制可采用水准测量和
三角高程测量，布设成闭合环线、附合线路或结点网；
3）施工控制网布设、测量平差计算后的资料报监理批
准，监理批准后方可进行施工测量。然后根据工程设计意图
及其对控制网的精度要求，拟定合理布网方案，利用测区地
形地物特点在图上设计出一个图形结构强的网；
4）根据承担的工程布设测量控制网点，点位布设严格
遵守测量规范要求，点位要布设在能够满足施工控制和测量
放样条件，控制点的埋设在基础坚硬、不易被坏、通视条件
好的地方；
5）施工测量控制点采用埋设地面标石，标石浇筑埋设
于地面。对于本工程所采用的点号、编号根据承担的工程总
体进行编号，在测量点号注记上记录清楚。在施工测量中，
对后视点位要进行后视测量检查，以避免用点错误。
3 大坝工程施工测量实践
3.1 选取加密点
1）平面加密点应与已有的gps点和精密导线点构成精
密导线网，高程加密点与精密水准点构成附合或闭合路线，
1、概述
页脚内容
6
平面及高程控制点应该设在不受施工影响的地段，设在稳定
的地质上；2）平面加密点相邻边长不宜相差过大，个别边
长不宜短于100m，高程加密点间距平均300m；3）加密点应
选在发生沉降变形区域以外的稳固地段。
3.2 布设加密点
根据本大坝工程特点制定平面加密控制方案，布设一定
数量的加密点进行闭合导线测量。平面控制测量按精密导线
测量技术要求进行测设。高程控制测量按精密水准测量技术
要求进行测设，其精密水准测量的主要技术要求应符合表1
的规定。
每千米高差中数中误差（mm） 附合
3.3 加密点测量
对本大坝工程的平面测量采用全站仪，测回法测角6测
回，边长往返观测各6个测回。水准点加密按国家二等水准
测量技术要求进行，用中纬电子水准仪配一对条码尺，按国
家二等水准的标准，用附合水准线路测量要求进行，控制桩
复测结果经监理工程师批复后进行加密点测量，加密点测量
精度采用精密导线测量和精密水准测量技术要求，测量数据
采用严密平差，测量成果上报监理工程师审批。精密导线测
量采取利用原有控制桩组成附合导线和闭合导线；水准测量
利用原有控制桩与加密点构成附合水准路线进行测量。
3.4 地形测量与工程量复核
1、概述
页脚内容
6
1）在主体工程开工前，首先进行开挖工程量的复核，
为精确计算开挖工程量，在首级测量控制网建立后，对工程
施工各部位进行原始地形测量，平面图比例1:500，断面图
比例为1:200，断面施测范围超出基础区20m~50m，横断面
图间距不大于25m，根据地形断面图，复核计算各部位开挖
工程量，报送监理工程师审核，作为本水利工程结算依据；
2）而在开挖工程结束后，需进行各部位基础竣工地形、
断面图的测量，技术要求同原始地形断面图，并根据基础最
终开挖断面图计算工程量和竣工资料。
4 大坝施工测量放样
4.1 土石方明挖工程测量放样
在土石方明挖工程开工前，根据设计图纸要求，以加密
后的测量控制为基点，首先进行土石方明挖开口线的放样，
并埋设标志杆。平面点位放样依据现场条件，控制网点的分
布情况和仪器条件采用全站仪极坐标法、边角后方交会法、
后方交会法等方法施测；高程放样可直接采用光电测距三角
高程测量。相对于邻近基本控制点放样精度，主体工程的基
础轮廓点开挖放样点位平面位置中误差、高程中误差均小于
±50mm~100mm。对于其他部位的开挖放样点平面、高程点位
中误差小于±100mm。在覆盖层边坡开挖过程中，剖面图的
测量间距可根据情况在5m~10m范围内选择。及时检查复核
边线、坡度，控制超欠挖；石方开挖每次钻爆前，及时进行
1、概述
页脚内容
6
测量放样，然后再进行施工，每一层开挖放样点间距2m~3m，
特殊部位根据结构图进行放样。钻爆后清基后进行基面超欠
检查，对于欠挖面要进行处理，基面达以设计线标准，土石
方明挖测量放样精度按规范要求控制。
4.2 帷幕灌浆和高压旋喷工程测量放样
根据设计图纸单排孔帷幕灌浆在帷幕灌浆轴线上以及
双排孔帷幕灌浆偏离帷幕灌浆轴线上下游各1m进行测量定
位并统一编号。对于所有帷幕灌浆孔均为三序孔进行施工，
其中fs0+000.0~fs0+079.6m段，fs0+079.6~fs0+289.4m段，
fs0+364.4~fs0+856.1m段为单排孔，灌浆孔距2m，扩散半
径1.45m。fs0+289.4~fs0+364.4m段为双排孔，灌浆孔距、
排距2m，扩散半径1.45m。帷幕灌浆孔的开孔孔位与设计位
置的偏差不得大于10cm。根据设计图纸以及本工程试验得到
的参数在高压旋喷灌浆轴线上进行测量定位，高压旋喷灌浆
轴线根据图纸要求桩号确定，钻孔孔位的定位，其中心允许
偏差不得大于5cm。
5 结论
本文结合大坝工程测量施工实践，对该大坝提出施工测
量的一般步骤和技术要点，重点对该大坝的控制测量和施工
放样过程的细节以及技术问题进行深入探讨，同时结合笔者
实践经验，提出了相关技术要点，可为类似大坝工程施工测
量提供借鉴。
1、概述
页脚内容
6
参考文献
[1]李碧荷.上峰水库大坝施工测量方法初探[j].海峡
科学，2009(9).
