钢结构除锈防腐方案
钢结构防腐施工方案
钢结构防腐施工方案钢结构防腐施工方案具体内容是什么，下面本店铺为大家解答。
方案一：钢结构防腐施工方案1.钢结构防腐蚀措施（1）耐候钢：耐腐蚀性能优于一般结构用钢的钢材称为耐候钢，一般含有磷、铜、镍、铬、钛等金属，使金属表面形成保护层，以提高耐腐蚀性。
其低温冲击韧性也比一般的结构用钢好。
标准为《焊接结构用耐候钢》（GB4172-84）。
（2）热浸锌：热浸锌是将除锈后的钢构件浸入600℃左右高温融化的锌液中，使钢构件表面附着锌层，锌层厚度对5mm以下薄板不得小于65μm，对厚板不小于86μm。
从而起到防腐蚀的目的。
这种方法的优点是耐久年限长，生产工业化程度高，质量稳定。
因而被大量用于受大气腐蚀较严重且不易维修的室外钢结构中。
如大量输电塔、通讯塔等。
近年来大量出现的轻钢结构体系中的压型钢板等。
也较多采用热浸锌防腐蚀。
热浸锌的首道工序是酸洗除锈，然后是清洗。
这两道工序不彻底均会给防腐蚀留下隐患。
所以必须处理彻底。
对于钢结构设计者，应该避免设计出具有相贴合面的构件，以免贴合面的缝隙中酸洗不彻底或酸液洗不净。
造成镀锌表面流黄水的现象。
热浸锌是在高温下进行的。
对于管形构件应该让其两端开敞。
若两端封闭会造成管内空气膨胀而使封头板爆裂，从而造成安全事故。
若一端封闭则锌液流通不畅，易在管内积存。
（3）热喷涂铝（锌）复合涂层：这是一种与热浸锌防腐蚀效果相当的长效防腐蚀方法。
具体做法是先对钢构件表面作喷砂除锈，使其表面露出金属光泽并打毛。
再用热喷涂设备的热源（乙炔—氧燃烧火焰、电弧、等离子弧等）将不断送出的铝（锌）丝融化，并用压缩空气吹附到钢构件表面，以形成蜂窝状的铝（锌）喷涂层（厚度约80μm~100μm）。
最后用环氧树脂或氯丁橡胶漆等涂料填充毛细孔，以形成复合涂层。
此法无法在管状构件的内壁施工，因而管状构件两端必须做气密性封闭，以使内壁不会腐蚀。
这种工艺的优点是对构件尺寸适应性强，构件形状尺寸几乎不受限制。
大到如葛洲坝的船闸也是用这种方法施工的。
防腐除锈专项方案
一、编制依据1. 《防腐涂料应用技术规范》（GB/T 9755-2012）2. 《涂装前钢材表面处理方法》（GB/T 8923-1988）3. 《建筑金属结构防腐设计规范》（GB 50099-2011）4. 《环境保护法》等相关法律法规。
二、工程概况本专项方案适用于本工程中所有需要进行防腐除锈处理的钢结构、金属构件等。
主要包括以下内容：1. 钢结构：梁、柱、板、楼梯、平台等；2. 金属构件：门、窗、栏杆、招牌等；3. 露天设备：管道、支架、电缆桥架等。
三、施工准备1. 材料准备：防腐涂料、除锈剂、打磨工具、喷枪、溶剂等；2. 设备准备：喷枪、打磨机、砂纸、刷子、安全防护用具等；3. 人员准备：施工人员应具备相关技能和经验，经过专业培训合格。
四、施工工艺及技术措施1. 钢结构表面处理：（1）表面清理：采用高压水枪、风枪等设备，清除钢材表面的锈蚀、油污、尘土等杂物；（2）除锈：根据锈蚀程度，采用手工除锈、机械除锈或化学除锈等方法，达到《涂装前钢材表面处理方法》规定的Sa2.5级以上。
2. 防腐涂料施工：（1）底漆：选用与钢材相适应的底漆，采用刷涂、喷涂等方法均匀涂覆，涂膜厚度符合设计要求；（2）中间漆：在底漆干燥后，选用与底漆相匹配的中间漆进行涂覆，同样采用刷涂、喷涂等方法均匀涂覆；（3）面漆：在中间漆干燥后，选用与中间漆相匹配的面漆进行涂覆，同样采用刷涂、喷涂等方法均匀涂覆。
3. 施工注意事项：（1）施工过程中，应确保涂装环境干燥、通风良好，避免涂层出现气泡、脱落等现象；（2）施工人员应佩戴安全防护用具，防止涂料对皮肤、眼睛等造成伤害；（3）施工结束后，应及时清理施工现场，回收废弃涂料、溶剂等。
五、施工进度及质量保证1. 施工进度：根据工程实际情况，制定合理的施工进度计划，确保施工顺利进行；2. 质量保证：严格执行国家和行业相关标准，确保施工质量达到设计要求。
六、安全及环境保护措施1. 施工安全：严格遵守国家安全生产法规，确保施工人员生命财产安全；2. 环境保护：在施工过程中，采取有效措施减少对环境的影响，如回收废弃涂料、溶剂等。
钢结构除锈及防腐施工方法_secret
钢结构除锈及防腐施工方案一、工程概况本工程＊＊＊年产3万吨成品粉包装生产线主厂房钢结构工程，为全钢结构框架，建筑总长155。
4米，宽为123米,檐口高度为8。
1米，建筑面积：19114。
2平方米（其中原有面积15163。
2平方米），原有工程为轻钢结构，采用刚架柱H300-750×220×8×10和刚架梁H350—750×220×8×10,结构所用的钢材为Q345B;锈蚀程度为重锈，设计要求采用喷砂除锈；除锈等级2。
5级,除锈面积7000余平方米，重量为320吨。
二、编制依据＊*＊年产3万吨成品粉包装生产线主厂房钢结构柱及梁除锈及防腐施工方案编制依据如下:1、*＊＊年产3万吨成品粉包装生产线主厂房钢结构工程施工图纸；2、施工现场实地踏勘、面积测算；3、国家有关钢结构工程法规、规范与文件；4、建筑施工安全检查标准JGJ59—99；5、本公司ISO9002国际质量体系、《质量手册》、《程序文件》、《技术标准》及拥有的技术力量;6、本施工组织设计遵守的有关规范、标准：(1)《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88；(2）《建筑施工安全检查评分标准》JGJ59—99；（3）《建筑施工高处作业安全技术规范》JGJ80-91；三、施工准备计划（一）施工技术准备积极组织技术人员认真查看现场，检验现场钢构锈蚀程度和重点部位，做好安全交底和技术交底的准备工作，把工程的设计内容、施工计划和施工技术要求等，详尽的向施工人员讲解清楚，落实施工计划,制定技术责任制的必要措施。
(二）物资的准备根据工程施工方法和施工进度的安排,组织设备和料,委托安徽省申达建设保温防腐公司完成施工。
（三）劳动力等组织准备1、成立以分包项目经理为领导的项目经理部的组织机构.2、建立健全各项规章管理制度，确定劳动组织的领导机构名额和人选，坚持合理分工与密切协作相结合的原则。
3、建立精干的施工队伍，要认真考虑专业工种的合理配合，技工和普工的比例要满足合理的劳动组织要求，按组织施工方式的要求确定建立混合施工队组或专业施工队组及其数量。
钢结构除锈防腐施工方案
钢结构除锈防腐施工方案一、项目背景和目的钢结构是工业和建筑领域常见的结构形式，常常需要进行除锈和防腐处理，以延长其使用寿命。
本施工方案旨在为钢结构除锈防腐工作提供详细的操作指南，确保施工质量和安全。
二、施工准备1.准备所需器械和材料：除锈机、喷砂机、喷涂设备、钢丝刷、磨石、磨盘、电焊设备、防护用品等；2.确认施工区域集中供电情况，并做好防火措施；3.建立健全的施工现场安全制度，并指定专人负责监督和落实。
三、工艺流程和措施1.钢结构除锈：a.评估钢结构的锈蚀情况，确定除锈方式和工艺；b.使用除锈机、钢丝刷等设备对钢结构进行机械除锈，将锈蚀层完全去除，确保表面光洁；c.针对较为严重的锈蚀情况，可以使用喷砂机进行喷砂除锈，以获得更好的除锈效果；d.检查除锈效果，确保钢结构表面没有锈迹残留。
2.钢结构防腐：a.确定合适的防腐涂料种类和厚度；b.使用专用喷涂设备进行喷涂，确保防腐涂料均匀覆盖在钢结构表面；c.对防腐涂层进行定期检查修补，以确保其长期有效。
四、施工安全措施1.所有作业人员必须穿戴符合标准的安全帽、工作服、防护胶鞋等；2.作业区域必须设置明显的警示标志，保护范围内禁止他人闯入；3.施工现场必须保持整洁，杂物及易燃物品必须及时清理；4.严禁在施工现场吸烟或进行明火作业；5.施工现场必须配备足够的灭火设备，并指定专人负责灭火器械的检查和维护。
五、质量控制1.在除锈后，使用钢丝刷等工具检查钢结构表面是否有锈迹残留；2.在防腐涂料喷涂后，使用湿度计和涂膜厚度计检查防腐涂料的湿度和厚度是否符合要求；3.防腐涂料施工完成后，进行光洁度和附着力测试。
六、施工后维护1.防腐涂层施工完成后，必须定期检查并维护防腐涂层；2.严禁使用尖锐物品或化学腐蚀性物质对防腐涂层进行人为破坏；3.每年定期进行防腐涂层的检测和评估，并进行必要的修补。
七、环境保护1.减少粉尘和噪音污染，加装除尘设备；2.使用环保型防腐涂料，减少对环境的污染。
钢结构的除锈方法
钢结构的除锈方法
钢结构的除锈方法通常包括以下几种：
1. 机械除锈：使用机械设备（如钢丝刷、砂轮等）对钢结构表面进行物理磨擦，去除锈迹。
这种方法简单、效率高，但可能会对钢表面造成一定的划伤。
2. 钢丸除锈：通过高速喷射钢丸或铜丸等金属颗粒，将钢结构表面的锈迹冲击和抛射除去。
这种方法可彻底清除锈迹，还可提高钢结构的表面粗糙度，有利于涂层附着。
3. 钢刷除锈：使用金属刷对钢结构表面进行刷洗，去除锈迹。
这种方法简单易行，但相对效率较低，且可能对钢表面造成划伤。
4. 化学除锈：使用各种化学药剂喷洒或浸泡钢结构，使锈迹发生化学反应后溶解或脱落。
这种方法有时需要较长时间处理，但适用于复杂形状或难以进行机械处理的钢结构。
除以上方法之外，还可以结合防腐涂层技术，通过涂覆特殊的防锈涂层来保护钢结构不被锈蚀。
需要根据具体的环境条件和钢结构状况选择合适的除锈方法。
建筑钢结构防腐处理方案

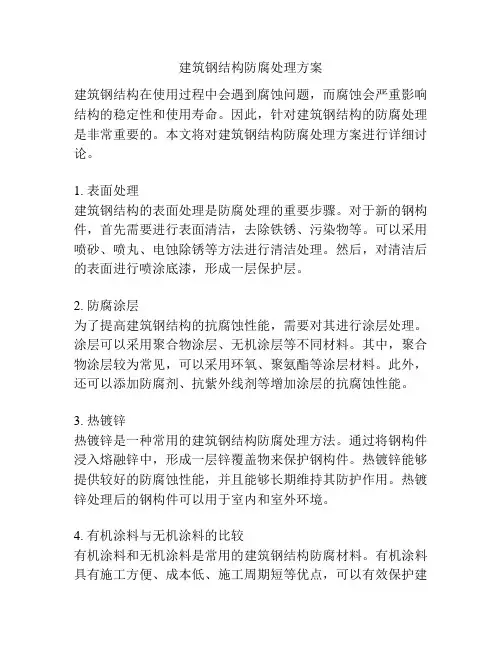

建筑钢结构防腐处理方案建筑钢结构在使用过程中会遇到腐蚀问题，而腐蚀会严重影响结构的稳定性和使用寿命。
因此，针对建筑钢结构的防腐处理是非常重要的。
本文将对建筑钢结构防腐处理方案进行详细讨论。
1. 表面处理建筑钢结构的表面处理是防腐处理的重要步骤。
对于新的钢构件，首先需要进行表面清洁，去除铁锈、污染物等。
可以采用喷砂、喷丸、电蚀除锈等方法进行清洁处理。
然后，对清洁后的表面进行喷涂底漆，形成一层保护层。
2. 防腐涂层为了提高建筑钢结构的抗腐蚀性能，需要对其进行涂层处理。
涂层可以采用聚合物涂层、无机涂层等不同材料。
其中，聚合物涂层较为常见，可以采用环氧、聚氨酯等涂层材料。
此外，还可以添加防腐剂、抗紫外线剂等增加涂层的抗腐蚀性能。
3. 热镀锌热镀锌是一种常用的建筑钢结构防腐处理方法。
通过将钢构件浸入熔融锌中，形成一层锌覆盖物来保护钢构件。
热镀锌能够提供较好的防腐蚀性能，并且能够长期维持其防护作用。
热镀锌处理后的钢构件可以用于室内和室外环境。
4. 有机涂料与无机涂料的比较有机涂料和无机涂料是常用的建筑钢结构防腐材料。
有机涂料具有施工方便、成本低、施工周期短等优点，可以有效保护建筑钢结构。
无机涂料具有较高的耐腐蚀性能，可以在酸碱和盐雾等恶劣环境下保护钢结构。
因此，在选择涂料时需要综合考虑结构所处环境、使用条件和预算。
5. 定期检测和维护无论采用何种防腐处理方法，定期检测和维护非常重要。
定期检测可以及时发现和处理钢结构上的腐蚀点，并采取相应的防腐措施进行修复。
此外，定期维护包括清洁涂层、修复受损的涂层、添加防护层等措施，以保持防腐层的完整性。
总结起来，建筑钢结构的防腐处理方案需要综合考虑结构所处环境、使用条件和预算。
表面处理、防腐涂层、热镀锌等方法都可以有效提高建筑钢结构的抗腐蚀性能。
此外，定期检测和维护也是保持防腐层完整性的重要步骤。
通过综合使用多种防腐处理方法和定期维护，可以延长建筑钢结构的使用寿命，提高结构的稳定性和安全性。
钢结构除锈防腐技术措施
钢结构除锈防腐技术措施
1钢结构除锈防腐技术
钢结构的除锈和防腐是一个重要的问题，它不仅影响着钢结构的外观，而且也影响到其耐久性和质量，因此在使用和维护钢结构时，必须对其进行有效除锈防腐。
那么，钢结构除锈防腐技术措施包括什么？
1、普通抛光处理
普通抛光处理通常采用抛光机、砂轮等机械装置，将钢结构表面上的铁锈腐蚀物除去，以保持其漂亮的外观并防止进一步腐蚀，从而保持钢结构的耐久性。
2、电解法
对于较严重的腐蚀，不仅外表表面需要处理，而且金属内部也要进行处理，这时可以采用电解法，将钢结构的锈垢清除，保护钢结构的内部，以提高防腐性能。
3、油漆处理
将基础层涂料贴在表面，再在其上涂一层油漆，以密封钢结构表面，防止其受水、氧和其他元素侵蚀，延长其使用寿命。
4、塑料和陶瓷涂覆
施工人员可以通过向钢结构表面涂覆塑料和陶瓷涂层，在它们表面形成一层防护层，来阻止水分和其他有害物质进入，从而提高钢结构的耐腐蚀性和耐久性。
以上就是钢结构除锈防腐的技术措施。
它们更有效的保护和长期使用钢结构，从而有效提高结构的耐久性、耐腐蚀性。
因此，除锈和防腐对于钢结构是至关重要的，应当采取有效的措施及时处理。
钢结构防腐除锈方案
钢结构防腐除锈方案引言钢结构在工程建设中被广泛应用，但由于外部环境的影响和时间推移，钢结构易受腐蚀和锈蚀的影响。
为了保护钢结构的完整性和延长其使用寿命，防腐除锈工作至关重要。
本文将介绍一种钢结构防腐除锈方案，以保护钢结构的质量和性能。
1. 防腐涂层选择1.1 防腐涂料类型选择适合的防腐涂料是保护钢结构的第一步。
主要有以下几种类型的防腐涂料：•环氧涂料：具有良好的附着力和抗腐蚀性能，适用于室内和室外环境。
•聚氨酯涂料：具有较高的耐候性和耐磨性，适用于暴露在强日光照射下的钢结构。
•无机涂料：具有耐高温性能，适用于高温环境下的钢结构。
•薄膜涂料：薄膜涂层具有较好的防腐性能和抗紫外线能力，适用于室外环境。
1.2 防腐涂层厚度防腐涂层的厚度直接影响其防腐性能。
根据不同的环境和使用条件，选择合适的涂层厚度。
一般来说，至少需要2-3层涂料，总厚度应达到要求的数值。
大型结构和暴露在恶劣环境中的结构，涂层厚度应进一步增加以提供更好的防护。
2. 除锈方法除去钢结构表面的锈蚀是防腐工作的关键步骤之一。
以下是一些常见的除锈方法：2.1 机械除锈使用机械方法可以有效地除去表面的锈蚀。
常用的机械除锈方法包括刷洗、砂轮打磨、喷砂和喷丸。
机械除锈可以从钢结构表面去除锈蚀物，并提供一个平整的表面用于后续的防腐涂层施工。
2.2 化学除锈化学除锈是使用化学药剂溶解或转化表面的锈蚀物。
常用的化学除锈方法包括酸洗和碱洗。
酸洗可用于重度锈蚀的钢结构，碱洗则适用于轻度锈蚀的钢结构。
化学除锈可以迅速有效地去除锈蚀，但需要注意药剂的选择和使用安全问题。
2.3 火焰除锈火焰除锈是使用明火加热钢结构表面，将锈蚀物燃烧掉。
火焰除锈适用于较小面积的锈蚀，并可以迅速去除锈蚀层。
然而，火焰除锈需要操作者有一定的经验和安全意识。
3. 防腐除锈施工3.1 表面处理在施工前，钢结构表面应进行必要的处理，以确保涂层的附着力和平整度。
常见的表面处理方法包括除锈、除油和打磨。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
****幕墙工程除锈防腐施工案
一、工程概况
本工程为****幕墙工程，幕墙主要骨架、固定支座、连接件采用Q235B钢型材。
主龙骨120*60*5通钢，次龙骨80*80*5通钢，表面氟碳喷砂除锈处理，Sa2.5级，2*40um富锌底漆，2*40um环氧云铁中间层，2*40um喷涂氟碳面漆;后置埋件、角码、角钢等表面热镀锌处理，镀锌层厚度应大于50um;为确保本防腐工程质量，按期完成施工任务，根据我公司多年来的施工经验，结合实际情况，特编制以下案。
二、编制依据
1、由业主提供的****项目玻璃幕墙设计图纸。
2、《钢结构工程施工质量验收规》（GB50205-2001）；
3、《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-2000）；
三、钢结构防腐施工工艺
钢结构喷砂除锈达到Sa2.5 级→检查合格→(4 小时)涂刷富锌底漆第一道→检查补涂→涂刷环氧富锌底漆第二道→检查补涂→质检验收。
3.1、表面处理
钢结构在涂装之前进行表面处理。
经处理后的金属表面清洁度和表面粗糙度必须达到规要求。
3.1.1、表面处理质量应达到涂装前钢材表面预处理规的Sa2.5 级
标准。
被涂物表面无可见的油脂和污垢，没有附着沙尘、铁砂和金属氧化物，表面具有金属光泽。
3.1.2、空气相对湿度应低于70％，基体金属表面温度不低于-3℃。
3.1.3、在不利的气候下，应采取有效措施，如采暖、遮盖、场地固化等措施，以满足对工作环境的要求。
3.1.4、涂装前应将被涂表面的沙尘、铁砂等物清理干净。
经处理后的钢结构基层及时涂刷底漆，涂装后24 小时避免雨淋、沙尘。
3.2、钢结构的防腐
钢结构要达到长效防腐的效果，必须满足三项基本要求，即：做好表面处理、选择高性能材料、达到一定的涂层厚度。
因而对每道工序必须精心施工，认真检查。
3.2.1、施工环境温度以10-35℃为宜，当环境低于-15℃或相对湿度大于80% 时，要采取措施才能施工，否则不能施工
3.2.2、环氧富锌涂料为双组份，施工前，应将A 组份与B 组份按配比进行混合、搅拌均匀，熟化30 分钟后即可使用，并在6 小时用完。
3.2.3、在基层处理好后，在4 小时立即涂上第一道底漆，最迟必须在6 小时涂上第二道底漆。
3.2.4、在安装前、后均要把焊口部位按施工程序一步步完成钢结构防腐的补口与补伤。
四、施工技术要求
4.1、钢结构喷涂底漆之要求
本工程钢结构采用喷砂除锈处理，除锈等级达Sa2.5 级；钢结构除锈后在4 小时应按设计要求喷涂底漆，以免钢材二次生锈。
4.1．1、构建在涂装前，应将被涂表面的冰雪、沙尘和铁砂等杂物清理干净。
接口截面处做防喷涂处理。
4.1.2、因钢结构高强螺栓连接的施工要求：用高强度螺栓连接的钢构摩擦面不得喷涂底漆，所以在喷涂前应用胶纸覆盖，喷漆完后撤去覆盖，让摩擦面生赤锈。
4.1.3、高强度螺栓摩擦面应平整、干燥，表面不得有氧化铁皮、毛刺、焊疤、油漆和油污等；禁在高强螺栓连接处摩擦面上作任标记。
4.2、防腐漆施工要求
4.2.1、喷（刷）底漆时，钢材表面必须干燥，喷涂第二道漆时，前道漆膜表干后可涂刷。
4.2.2、不宜在相对湿度大于80%时施工，雨天、雪天、雾天、大风天气不得在室外喷（刷）漆工作。
喷涂、涂刷均可，由施工情况定。
4.2.3、双组份涂料配合比，要格按施工要求配制，用多少配多少，将配好的料搅拌均匀，在6-12 小时用完，如发现涂料凝固现象，不得再使用。
4.2.4、施工可采用机械喷涂和手工滚涂、涂刷两种法，每道间隔4～
5 小时涂刷二道。
4.3、防腐漆膜检测验收要求
4.3.1、防腐漆干膜厚度必须用漆膜测厚仪检测。
4.3.2、防腐漆喷（刷）完后的干膜总厚度不得有负差。
作为防腐
蚀涂装系列的底漆，两遍底漆漆膜总厚度为70 以上μm，误差小于-5μm。
4.3.3、涂膜厚度测量，主要构件抽查总量的20%；次要构件，按同类构件总量的10%。
4.3.4、涂膜层的层数，应符合设计的规定；当涂膜总厚度不够时，应增涂漆。
4.3.5、涂膜层不得有咬底、裂纹、针、分层剥落、漏涂和犯锈等缺陷。
4.3.6、涂膜的外观应平均、平整、丰满和有光泽，其颜色应与相邻装置的颜色相协调，由设计确定。
五、施工部署
为了加强对本工程的领导和管理，我单位特设立专职质检员一名，负责本工程的技术、质量管理工作。
除锈防腐工程作业队伍由15 名施工经验丰富、能连续作战青壮年工人组成，确保工期、确保质量，圆满完成施工任务。
六、质量、安全措施
（一）质量指标及其保证措施
1、质量指标：合格
2、施工前编制详细的合格措施，报审后格执行。
3、明确项目部管理人员及各班组长、操作人员的岗位职责，建立质量责任制，加强对职工的教育培训。
4、建立且具体落实“三检”制度（自检、互检、交接检）
5、喷砂、涂装工程开工前，应做好技术交底，明确措施，做好隐蔽工程的验收记录。
6、做好质量评比，格奖罚制度。
（二）安全保证措施
1、按《建筑施工安全检查标准》JGJ59—99和安全操作规的要求组织标准化施工，施工过程中应结合实际，正确执行公司制定的各种安全措施，强化安全责任制，形成从公司经理到项目经理、安全主管部门、施工负责人及班组长为主体的安全体系，按各级人员职责定期检查安全责任制的贯彻执行。
现场安全保卫小组，设一名安全检查员和两名安全值班员，喷砂、涂装班组设一名兼职质安全员，随时检查防，及时处理好施工过程中的事故隐患，不断完善事故施工现场的安全设施，确保施工过程中人身、机械、材料的生产安全。
2、认真落实有关部门的安全生产措施和规定，特别注意防止高空坠物、砂枪喷人、物体打击、机械伤害和触电事故的发生。
3、做好高空作业的安全防护，强抓安全“三宝”（安全帽、安全带、安全网）的配置配戴落实情况。
4、施工现场的各种安全防护措施、安全标志和警告牌应标准化，未经项目部经理和安全负责人同意不得擅自拆动，喷砂工机械必须指定专人操作，喷砂持枪人员必须穿戴防护服。
5、施工现场用电要规化，设置标准配电箱，所有的电动机具必须安装漏电保护器，所有的配电箱必须要有防雨措施。
6、配备消防设施，做到卫生、安全、道路畅通。
7、夜间施工时，工作面上应有足够的亮度，在操作区域应优先选用安全的照明设备。
8、现场施工应遵守有关消防规定及用火申请制度，现场火路应随时保证畅通，设置门卫，非工地人员不得入，工地正面入口处悬挂安全标牌加强宣传。
9、坚持七个不准，不戴安全帽不准进入施工现场，穿高跟鞋不准进入工地上岗作业，不戴安全带不准进行悬空作业，不是专人不准操作机械和电器，不准从上面向下抛物，跳板不准铺放空搭头，末按规定挂好安全网，不准操作。
10、建筑施工机械的安全措施:
（1）喷砂机械设备应按其技术性能的要求正确使用。
缺少安全装置或安全装置己失效的机械设备不得使用。
（2）处在运行和运转中的喷砂机械禁对其进行维修、保养或调整等作业。
（3）喷砂机械的操作人员必须是经过专业培训考试合格，在取得有关部门颁发的操作证或特殊工种操作证后，可独立操作。
（4）机械作业时，操作人员不得擅自离开工作岗位或将机械交给非本机操作人员操作，禁无关人员进入操作区，机械进入作业地点后，施工技术人员向机械操个人员进行施工任务及安全技术措施交底，操作人员应熟悉作业环境和施工条件，遵守现场安全规则。
11、现场应建立健全用电设施的运行及维护操作规定，运行和维护人员必须熟悉这些操作规定。
建立用电安全岗位责任制，明确各级
用电安全负责人。
12、现场人员要带防尘口罩，施工区域必须与外界采取隔离，并搞好降尘措施。
13、机械设备要经常检查，保证万无一失，喷砂操作面应有可靠的架台，护身，经检查无误，进行操作。
14、安全设施有专人按规定统一设置，其他人不得随意拆动。
因工作需要须拆动时，要经过有关人员允，事后要及时恢复，安全员要认真检查。
15、坚持班前安全会议制度，将当日工作安排及安全注意事项进行交底，定期进行安全检查，预防和控制事故的不安全因素。
