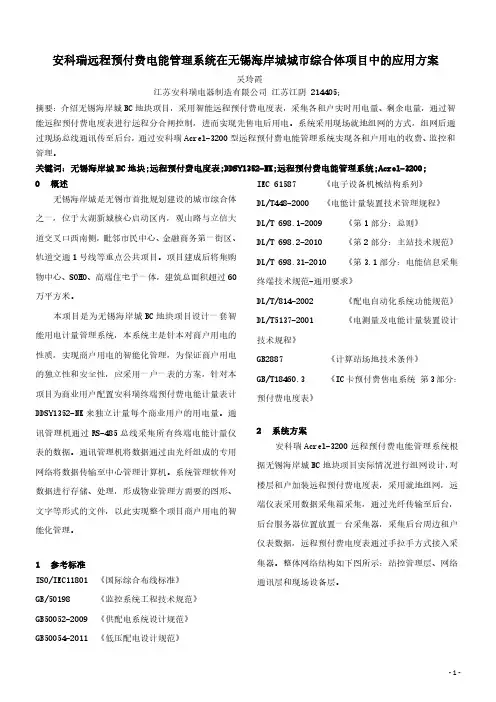

710安科瑞远程预付费电能管理系统在无锡海岸城城市综合体项目中的应用方案(安科瑞吴玲霞)
安科瑞远程预付费电能管理系统在无锡海岸城城市综合体项目中的应用方案吴玲霞江苏安科瑞电器制造有限公司江苏江阴214405；摘要：介绍无锡海岸城BC地块项目，采用智能远程预付费电度表，采集各租户实时用电量、剩余电量，通过智能远程预付费电度表进行远程分合闸控制，进而实现先售电后用电。
系统采用现场就地组网的方式，组网后通过现场总线通讯传至后台，通过安科瑞Acrel-3200型远程预付费电能管理系统实现各租户用电的收费、监控和管理。
关键词：无锡海岸城BC地块;远程预付费电度表;DDSY1352-NK;远程预付费电能管理系统;Acrel-3200;0概述无锡海岸城是无锡市首批规划建设的城市综合体之一，位于太湖新城核心启动区内，观山路与立信大道交叉口西南侧，毗邻市民中心、金融商务第一街区、轨道交通1号线等重点公共项目。
项目建成后将集购物中心、SOHO、高端住宅于一体，建筑总面积超过60万平方米。
本项目是为无锡海岸城BC地块项目设计一套智能用电计量管理系统，本系统主是针本对商户用电的性质，实现商户用电的智能化管理，为保证商户用电的独立性和安全性，应采用一户一表的方案，针对本项目为商业用户配置安科瑞终端预付费电能计量表计DDSY1352-NK来独立计量每个商业用户的用电量。
通讯管理机通过RS-485总线采集所有终端电能计量仪表的数据。
通讯管理机将数据通过由光纤组成的专用网络将数据传输至中心管理计算机。
系统管理软件对数据进行存储、处理，形成物业管理方需要的图形、文字等形式的文件，以此实现整个项目商户用电的智能化管理。
1参考标准ISO/IEC11801《国际综合布线标准》GB/50198《监控系统工程技术规范》GB50052-2009《供配电系统设计规范》GB50054-2011《低压配电设计规范》IEC61587《电子设备机械结构系列》DL/T448-2000《电能计量装置技术管理规程》DL/T698.1-2009《第1部分：总则》DL/T698.2-2010《第2部分：主站技术规范》DL/T698.31-2010《第3.1部分：电能信息采集终端技术规范-通用要求》DL/T/814-2002《配电自动化系统功能规范》DL/T5137-2001《电测量及电能计量装置设计技术规程》GB2887《计算站场地技术条件》GB/T18460.3《IC卡预付费售电系统第3部分：预付费电度表》2系统方案安科瑞Acrel-3200远程预付费电能管理系统根据无锡海岸城BC地块项目实际情况进行组网设计，对楼层租户加装远程预付费电度表，采用就地组网，远端仪表采用数据采集箱采集，通过光纤传输至后台，后台服务器位置放置一台采集器，采集后台周边租户仪表数据，远程预付费电度表通过手拉手方式接入采集器。
SIR-3000中文操作手册
限定的担保（或保修），责任和约束的限制
地球物理测量系统公司（在下文称之为 GSSI）保证从交给买方的交货日期起 12 个月内，
GSSI 的产品将不会出现材料和工艺方面的故障。除上述的限制担保之外，GSSI 拒绝 所有的担保（明确的或暗指的），包括任何销路的担保或为特定目的合理性的担 保。GSSI 的义务是被限定在修理或更换那些被返回的元件或设备上（已预付运输和保险费，
联邦通讯委员会（FCC）的 B 类服务（或顺从性）
该设备遵守联邦通讯委员会规则的第 15 部分。操作服从下列两个条件：（1）该设备不可 以引起有害的干扰，（2）该设备必须接受任何接收的干扰，包括可以引起不希望有的干扰。 警告：若用户对该设备的改变或修改没有明显地得到担负服务一方的同意，就可能取消这个 用户操作该设备的权利。 注释：该设备经过测试后发现，依据 FCC 规则的第 15 部分，它遵守 B 类数字设备的限制。 当该设备在商业环境或（居住装置）中操作时，这些限制被用来提供对有害干扰的合理保护。 该设备产生、利用和能辐射无线电频率的能量，如果其安装和使用与介绍手册的不一致，则 会造成对无线电通讯的有害干扰。然而，没有承诺在特定的装置中不出现干扰。 该设备必须配用屏蔽电缆，以保证符合 B 类的 FCC 限制。
7
交流电源：插上所提供的通用交流电源适配器，在 110-240 伏特，47-63 赫兹电 源条件下运行该系统。 串行输入/输出：这是一个标准串行连接，可以用它来建立 SIR-3000 与通用雷达 间的通讯。请参看第六部分：对于附加信息在 SIR-3000 上使用通用雷达。 以太网：该端口允许将 SIR-3000 连接到以太网，或连接到已通过以太网连接的 其他设备上。这将对未来的软件更新是有用的。 USB-B 和 USB-A：这些端口是用于连接到各种 USB 外围设备的，包括键盘、记忆 装置，以及打印机。将来的软件更新将允许你使用打印机。
安科瑞Acrel-3000电能管理系统在成都河畔新世界项目的应用
Acrel-3000电能管理系统在成都河畔新世界项目的应用徐霜上海安科瑞电气股份有限公司上海嘉定201801摘要：本文主要介绍了河畔新世界采用安科瑞智能电力仪表对配电现场的各种电参量和开关信号的采集，通过总线型组网方式，把数据上传至后台，进行智能化组网。
Acrel-3000电能管理系统在河畔新世界的应用，符合了国家对智能小区电能管理的要求，也为河畔新世界节约了大量人力成本，实现了小区电能管理智能化。
关键词：河畔新世界智能电力仪表Acrel-3000型电能管理系统1项目概况河畔新世界项目特邀香港知名国际设计师联手打造，充分利用成都锦江沿线连绵起伏的坡地风貌，于3000米超长河岸线上打造宽约25米的河堤景观。
一期为英式自然园林野趣自然花园、静思园、叠级花境园、观景亲水平台、太极草坪和儿童游乐园等十大主题大型景观各具特色。
电梯住宅为现代简约风格，采用梯形点阵式建筑布局、现代简约外立面、全架空建筑景观、下沉花园、绿色车库、户户江景、六米超高错层空中花园、入户花园、多功能房、独立保姆房等建筑设计，并选用豪华典雅单元入户宽敞候梯厅、德国BOSCH彩色可视对讲系统、LOW-E玻璃、鑫典钢木门等顶尖建筑用材。
安科瑞主要对河畔新世界地下室的4个低压配电房进行数据采集，值班室位于地下一层监控室内，4个低压配电房均通过光纤将数据进行上传，保障了现场数据传输的实时性和稳定性。
2用户需求客户要求电能管理系统软件的功能需满足：具有用户权限管理、一次主接线图实时监测与显示各回路的电参量、接入装置的一次设备的分合闸状态、电流实时曲线、回路超负荷报警、电度报表查询及打印功能。
根据客户要求，上海安科瑞电气股份有限公司需完成一套电能管理系统：主要对现场357台智能仪表进行电参量采集，完成对数据采集、曲线分析、报表打印等功能，并设置多权限操作，方便现场管理员的操作。
3设计方案上海安科瑞公司根据河畔新世界现场的实际情况为其选用了Acrel-3000电能管理系统。
OPEN3000系统的应用
OPEN3000系统在无锡电网中的应用高红娟（无锡供电公司，江苏无锡214061）摘要：本文简单介绍了无锡地区能量管理系统open3000系统的建设情况和主要特点，提出了基于城域网的分布式SCADA系统用于无人值班变电站监控时需要考虑的问题和解决方法，对系统在调试及试运行过程中的一些特点、存在问题及其解决方法作了较为详尽的论述。
关键词：EMS能量管理系统；IEC61970；责任区；程序化控制0 引言无锡地区原有的调度自动化系统——SD6000于1997年投运，因为运行时间较长在系统功能扩展与技术支持上存在严重瓶颈。
2006年底开始筹建3000系统，于2008年2月正式取代老系统和省调通讯进入试运行。
1 系统的总体结构根据建设目标的要求和无锡公司无人值班变电站运行管理的模式，该系统将建设成集500kV、220kV两个无人值班监控系统及调度自动化EMS 系统功能为一体系统：在调度中心远动机房设置该系统的主站（服务器、前置机及其主网等），依靠SDH光纤通信网络，根据需要在两个不同的监控中心设置工作站；不同电压等级的监控中心通过对相应责任区的设定，依靠软件实现互相隔离。
1.1 硬件配置整个系统遵循IEC61970最新国际标准，采用CORBA组件技术构建系统的集成框架，胖服务器/瘦客户机的C/S结构。
主站端设在调度中心远动机房，主要包括前置处理子系统、数据管理子系统、SCADA子系统、EMS子系统、DTS子系统和WEB 子系统。
监控站目前有两个，一个设在500kV梅里变（500kV监控中心），另一个设在公司蠡园检修基地（220kV锡申监控中心）。
前置通信处理配置128路串行接入通道接口，并配置了网络通信接口用于104规约的接入，以达到对于任一变电站都有串性通道和网络通道的互为备用，任意通道可自动切换，且切换时间小于30s。
数据库服务器采用两台HP Integrity rc6600和磁盘阵列构成主备双机集群服器系统，另有一台相同型号的镜像服务器也可作为它们的备份。
无锡市新吴区重点建设项目管理中心（无锡市新吴区重点工程建设办公室）_企业报告(业主版)
勘察设计-中标结果公告
华昕设计集团有限 公司
570.0 335.9 193.4 145.4 126.6 94.1 63.1 61.2
2023-03-07 2022-09-27 2023-05-10 2022-12-13 2023-06-09 2023-06-06 2023-05-19 2023-06-02
中铁第四勘察设计 院集团有限公司
TOP5
太湖花园游园停车场出入口配套 江苏久聚建设工程 道路工程（卫星路改造工程）-开 有限公司 标记录
TOP6
[WXXQ202305007-X01] 惠 弘 路 仁诚建设有限公司 （清源路-弘毅路）道路工程施工
TOP7 TOP8
[WXXQ202207003-X03] 科 创 路 （净慧西道-净慧东道）道路工程 科创路（净慧西道-净慧东道）道 路工程（一期）
1.2 需求趋势
近 3 月(2023-06~2023-08)：
近 1 年(2022-09~2023-08)：
本报告于 2023 年 09 月 01 日 生成
1/29
近 3 年(2020-09~2023-08)：
1.3 项目规模
1.3.1 规模结构 近 1 年无锡市新吴区重点建设项目管理中心（无锡市新吴区重点工程建设办公室）的项目规模主要分 布于 10-100 万区间，占项目总数的 25.6%。500 万以上大额项目 37 个。 近 1 年(2022-09~2023-08)：
宜兴市远东市政工 程有限公司
6005.8 2449.5 2430.3
2023-01-18 2023-01-18 2023-05-10
本报告于 2023 年 09 月 01 日 生成
4/29
重点项目
无锡恒隆广场漏电火灾监控系统
Acrel-6000电气火灾监控系统在无锡恒隆广场项目的应用周洁江苏安科瑞电器制造有限公司，江苏江阴214405摘要安科瑞剩余电流式电气火灾监控系统通过ARCM剩余电流式电气火灾监控装置，对商场、宾馆、机场、银行、医院、厂房等建筑低压配电系统进行电气火灾监控。
本文通过对无锡恒隆广场漏电火灾系统项目的介绍，重点阐述Acrel-6000电气火灾监控系统在商业地产项目中所实现的功能及其重要意义。
关键词：火灾探测器；电气火灾；商业楼；1、项目简介无锡恒隆广场由恒隆地产有限公司开发建设。
无锡的恒隆广场包括一期与二期，两期项目之总楼面面积达375,720平方米。
坐落于无锡市之商业中心崇安区人民中路，已开业的恒隆广场（一期）的面积达262,720平方米，包括购物商场及甲级办公楼群。
本文主要对无锡恒隆广场楼层146个配电回路漏电及由于漏电可能引起火灾进行预报和监控，准确监控电气线路的故障和异常状态，发现电气火灾的火灾隐患，及时报警提醒人员去消除这些隐患。
帮助物业节约人工成本，提高工作效率。
系统通过探测现场各用电回路漏电电流、过电流等信号，以声光报警的方式，准确提醒工作人员线路故障的位置，监视故障点的变化。
储存各种故障和操作试验信号，显示系统电源状态有效预防常见的因漏电所引起的建筑物电气火灾事故，保证人民生命财产安全。
2、漏电火灾监控系统的设计依据本系统符合中华人民共和国国家标准GB14287.1-2005《电气火灾监控系统第1部分：电气火灾监控设备》。
另外《高层民用建筑设计防火规范》GB50045-1995(2005年修订)9.5.1中规定高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统；《建筑设计防火规范》GB50016—2006中11.2.7条商店、剧院、电影院、体育馆等人员密集场所宜设置漏电火灾报警系统3、监控系统的设计安装及布线设计图1系统拓扑图电气火灾监控设备以及系统的报警信号，应设在消防控制室或有人值班的场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Acrel-3000电能管理系统在无锡海岸城二期A地块的应用
安科瑞戴金花
江苏安科瑞电器制造有限公司
摘要：介绍无锡海岸城二期A地块，采用智能电力仪表、采集配电现场的各种电参量和开关信号。
系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-3000型电能管理系统实现楼层租户和楼层配电回路用电的实时监控和管理。
关键词：无锡海岸城二期A地块;配电;智能电力仪表;Acrel-3000;电能管理系统;
0概述
无锡海岸城是无锡市首批规划建设的城市综合体之一，位于太湖新城核心启动区内，观山路与立信大道交叉口西南侧，毗邻市民中心、金融商务第一街区、轨道交通1号线等重点公共项目。
项目建成后将集购物中心、SOHO、高端住宅于一体，建筑总面积超过60万平方米。
本项目承接其楼层部分电能管理系统搭建，完成对配电回路用电的实时监控和管理。
1需求分析
系统应通过多功能的电能计量表计、通讯网络和计算机软件，实现供配电系统在运行过程中的数据采集、数据计算、电能抄表、报表生成等，完成系统的安全供电、电能计量、设备管理和运行管理。
系统由站控管理层、网络通讯层和现场设备层构成。
系统功能需求：
1）数据采集及处理：通过间隔层单元实时采集现场各种模拟量、电度抄表等；
2）画面显示：全部设备的信息、各测量值的实时数据、各种告警信息、计算机监控系统的状态信息；
3）记录功能：具有对各种历史数据的记忆功能，以供随时查询、回顾、打印。
4）报警处理：用户可以按照自己的意愿分类、筛选报警，并将报警归纳于不同的报警窗口中，根据不同的报警级别，采用推出画面、光显示、条纹闪烁及不同声音级别的音响进行报警；
5）应具有完善的用户管理功能，避免越权操作；
6）历史曲线显示：可显示存于历史数据库中的任意模拟量、电度量；
7）报表打印功能：可召唤打印、定时打印各种历史数据，运行参数，事故报告统计，电度量统计报表。
2技术标准
本技术规范书引用的国家和行业标注如下：
ISO/IEC11801《国际综合布线标准》
GB/50198《监控系统工程技术规范》
GB50054-2011《低压配电设计规范》
IEC61587《电子设备机械结构系列》
DL/T448-2000《电能计量装置技术管理规程》
DL/T698.1-2009《第1部分：总则》
DL/T698.2-2010《第2部分：主站技术规范》
DL/T698.31-2010《第3.1部分：电能信息采集终端技术规范-通用要求》
DL/T698.35-2010《第3-5部分：电能信息采集终端技术规范-低压集中抄表终端特殊要求》
DL/T698.41-2010《第4-1部分：通信协议-主站与电能信息采集终端通信》
DL/T698.42-2010《第4-2部分：通讯协议-集中器下行通信协议》
DL/T698.41-2010《第4-1部分：通信协议-主站与电能信息采集终端通信》
DL/T698.42-2010《第4-2部分：通讯协议-集中器下行通信协议》
3系统方案
安科瑞Acrel-3000电能管理系统根据无锡海岸城二期A地块现场实际情况，采用屏蔽双绞线接至后台。
组网示意图如下图所示：站控管理层、网络通讯层和现场设备层。
1）站控管理层
站控管理层针对电力监控系统的管理人员，是人机交互的直接窗口。
2）网络通讯层
通讯层主要是由串口服务器一台、以太网设备及总线网络组成。
串口服务器主要功能是监测现场智能仪表；以太网设备及总线网络的主要功能是实现与主站之间的数据交互，使配电系统管理集中化、信息化、智能化，极大提高了配电系统的安全性、可靠性和稳定性，真正达到了无人值守的目的。
3）现场设备层
现场设备层是数据采集终端，主要由智能仪表组成，智能仪表通过屏蔽双绞线RS485接口，采用MODBUS 通讯协议总线型连接接入串口服务器，经串口服务器到达该配电间监控主机进行组网，实现远程监控。
智能仪表现场连接示意
现场仪表以手拉手方式通过屏蔽双绞线(RVVSP2*1.0)进行通讯连接，每根总线连接智能仪表数量在20只左右，不同种类的智能装置连接在不同的总线上，然后将数据上传至数据采集器，进而将数据上传至当地监控终端。
具体连接示意图如下所示：
3系统功能
3.1配电监测
安科瑞Acrel-3000电能管理系统具备友好的人机界面，能够以配电一次干线图的形式直观显示配电线路的分布情况，同时将实时采集的各回路的电参量信息，实时显示在系统界面中。
配电回路电参量界面显示：回路名称、开关状态、三相电流、三相电压、总有功功率、总无功功率、总功率因数、频率和正向有功电能累计值。
3.2电能报表
安科瑞Acrel-3000电能管理系统以丰富的数据报表体现计量体系的完整性。
系统具备各回路定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况。
具有起始时间和结束时间的时间选择框，选定想要查询的时间段后，通过点击查询按钮可查询出系统项目范围内所有配电回路的用电量。
可通过导出按钮将报表以Excel形式导出保存，通过打印按钮进行报表打印。
3.3电参量报表
安科瑞Acrel-3000电能管理系统具有对实时电力参数和历史电力参数的存储和管理功能，所有实时采集的数
据、顺序事件记录等均可保存到实时数据库。
在监控画面中能够自定义需要查询的参数、查询的时间段或选择查询最近更新的记录数等，并通过报表方式显示出来。
该功能方便用户进行事故追溯查询。
可通过在抄表时间选择框中设定好抄表时间，点击抄表按钮，在查询表格中显示查询到的配电回路电参量
3.4遥测报警查询
安科瑞Acrel-3000电能管理系统能够对遥测报警数据进行实时存储，方便用户对系统报警事件进行追溯查询。
3.5通讯状态图
安科瑞Acrel-3000电能管理系统可以实时显示接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构，可在线诊断系统网络通讯状态，发生网络故障时能自动在屏幕上显示故障单元和故障部位。
从而方便系统维护人员实时掌握现场各设备的通讯状态，对出现异常的设备及时维护，保证系统的稳定运行。
3.6电流设置
安科瑞Acrel-3000电能管理系统可以由用户自行设置电流报警值，以方便对楼宇配电回路的实时掌控。
4结束语
在当今配电设施的应用中，公建办公大楼项目的配电安全性至关重要，本文介绍的Acrel-3000电能管理系统在无锡海岸城二期A地块的应用，可以实现对配电所供配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通讯功能，可以与通讯管理机、计算机等组成电能管理系统。
系统实现对采集数据的分析、处理，实时显示配电所内各配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框、语音提示、短信报警灯，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定，为大型公建解决用电问题提供了真实可靠的依据。
参考文献：
[1].任致程周中.电力电测数字仪表原理与应用指南[M].北京.中国电力出版社.2007.4
[2].周中等编著.智能电网用户端电力监控与电能管理系统产品选型及解决方案[M].北京.机械工业出版社.2011.10。
