微型保险丝
力特littelfuse一次性贴片保险丝介绍
力特littelfuse一次性贴片保险丝介绍Littelfuse作为全球数一数二的电路保护专家，是全球领先的电路保护产品供应商，为客户提供享誉世界、顶级性能的电子、电信、汽车和电气行业品牌产品。
在行业中建立了最广泛和最全面的电路保护产品系列和产品线，是世界最大的电路元器件供应商，也是世界第一电路保护品牌。
今天我简单介绍一下littelfuse的一次性贴片保险丝。
产品简介图一、首先从NANO保险丝介绍起，分别有0451，0452两个系列。
①0451系列：0451为陶瓷材质，2410体积，尺寸：6.1*2.5MM左右，误差在0.1-0.2MM，快速保护保险丝，Nano2 SMF保险丝是一款超小型、方形表面贴装的保险丝，也可连同表面贴装保险丝座供货。
抗浪涌表面贴装保险丝具有抗浪涌容耐能力, 并能提供直流电源系统的过电流保护。
这些器件结合了单片银质保险丝及多层设计,能够提供强大的电弧抑制特性。
这些表面贴装式器件符合RoHS 设计, 有助于为更可靠高性能的消费电子产品设计研发提供便利, 如手提电脑、多媒体设备、手机及其他便携式电子设备。
功能与特色:特快熔断，尺寸小巧，产品额定电流范围广（62mA至15A），工作温度范围广泛，低温降额，符合RoHS标准，无卤素。
产品用处：笔记本电脑、液晶/ PDP电视、液晶显示器、LCD / PDP面板、LCD背光逆变器、便携式DVD 播放器、电力供应、网络、PC服务器、冷却风扇系统、存储系统、电信系统、无线基站、白色家电、游戏机、办公自动化。
②0452保险丝：0452系列耐压值为65V-125V，保持电流为0.062A-15A，温控范围为-55+125℃，2410体积，尺寸为6.1*2.5MM，慢断陶瓷贴片保险丝。
NANO2慢熔型保险丝耐受突入电流的特性比NANO2快熔型保险丝更优异。
该保险丝设计中独特的延时特性有助于解决误“断路”问题，因为可能耐受突入电流，而快熔型保险丝在出现此类电流时往往会熔断。
保险管-规格
一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，最重要的是熔断特性要一致；二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；三是，部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象；
保险丝，即保险管，是一种安装在电路中，保证电路安全运行的电器元件。也被称为熔断器，IEC127标准将它定义为“熔断体（fuse-link)”。保险管（丝）会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
中文名：保险管
又名：保险丝，熔断器
作用：保证电路安全运行
世界各国行业发展和环境条件的差异,又产生了熔断器在不同使用地区的许许多多差异。反映在管状电子类小型熔断器产品上的这些差异，逐渐形成了北美和欧洲两大主要体系.IEC60127-4通用模件熔断体试图把两大体系合而为一,迈出了第一步.
中国熔断器行业起步于1950年代,开始全部照搬当时的苏联,品种少/结构陈旧/试验方法落后。七十年代末,彩电国产化工作推进了小型熔断器行业的发展,彩电配套的延时熔断器开始向国际标准靠拢.
电力电路及大功率设备所使用的保险丝，不仅有一般保险丝的三个部分，而且还有灭弧装置，因为这类保险丝所保护的电路不仅工作电流较大，而且当熔体发生熔断时其两端的电压也很高，往往会出现熔体已熔化（熔断）甚至已汽化，但是电流并没有切断，其原因就是在熔断的一瞬间在电压及电流的作用下，保险丝的两电极之间发生拉弧现象。这个灭弧装置必须有很强的绝缘性与很好的导热性，且呈负电性。石英砂就是常用的灭弧材料。
【2019年整理】IEC60127
4
IEC 60127-1
定义
– 尺寸和结构 – 电的要求 – 颜色码
5
IEC 60127-2
• 管状保险丝
– 5 x 20mm (6.3 x32 mm) 快速和延时 – 32mA to 6.3A (10A 在讨论中) – 高分断能力. 1500A (HBC) – 增强分断能力. 150A (EBC) – 低分断能力. 35A or 10In (LBC) – 250Vac (有少数例外)
15
IEC 60127-4
UMF
– 根据IEC664漏电距离的严格解释，目前还 没有承认非常小的装置 (正在逐步改变和完 善)
• 32V 最小距离 1.5mm • 63V 最小距离 2.0mm • 125V 最小距离 2.5mm • 250V 最小距离 4.0mm
16
IEC 60127-5
• 小型保险丝管的质量评定导则
1
IEC 60127
小型保险丝
SP Zheng 郑索平 AEM科技(苏州)有限公司
2
IEC 60127
• 10 个部分 • 第 1 部分是通用信息
• 其他部分是深入规范
– 非常准确 – 明确规定测试夹具，因为这要影响保险丝的
特性
3
IEC 60127-1
• 小型保险丝的定义和小型保险丝的通用 要求
8
IEC 60127-3 微型保险丝
• 标准规格单 3
– 快速动作 – 10mm x 10mm (max) 插孔式 – 50mA – 5A – 250V – LT5 TR5
9
IEC 60127-3 微型保险丝
• 标准规格单 4

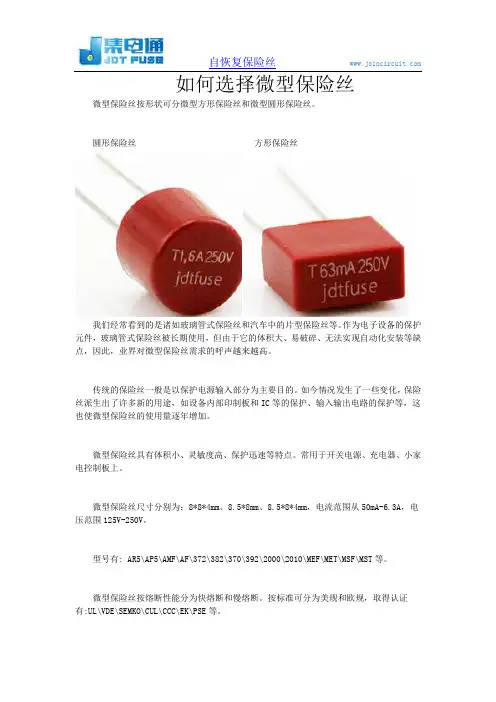

如何选择微型保险丝
如何选择微型保险丝微型保险丝按形状可分微型方形保险丝和微型圆形保险丝。
圆形保险丝方形保险丝我们经常看到的是诸如玻璃管式保险丝和汽车中的片型保险丝等。
作为电子设备的保护元件，玻璃管式保险丝被长期使用，但由于它的体积大、易破碎、无法实现自动化安装等缺点，因此，业界对微型保险丝需求的呼声越来越高。
传统的保险丝一般是以保护电源输入部分为主要目的。
如今情况发生了一些变化，保险丝派生出了许多新的用途，如设备内部印制板和IC等的保护、输入输出电路的保护等，这也使微型保险丝的使用量逐年增加。
微型保险丝具有体积小、灵敏度高、保护迅速等特点。
常用于开关电源、充电器、小家电控制板上。
微型保险丝尺寸分别为：8*8*4mm、8.5*8mm、8.5*8*4mm，电流范围从50mA-6.3A，电压范围125V-250V。
型号有: AR5\AP5\AMF\AF\372\382\370\392\2000\2010\MEF\MET\MSF\MST等。
微型保险丝按熔断性能分为快熔断和慢熔断。
按标准可分为美规和欧规，取得认证有:UL\VDE\SEMKO\CUL\CCC\EK\PSE等。
在了解了所使用电路的参数基础上，按下面几个方面来选定保险丝：常态电流：首先我们必须知道，在所使用的电路中流经保险丝的常态电流大小。
通常情况下我们要预先设定一个减额量，然后按下面的原则来进行选择：即常态电流必须小于额定电流与减额系数的乘积。
熔断电流：按照UL规格的规定，保险丝应在额定电流2倍的情况下快速熔断。
但在大多数情况下，为了确保可靠地熔断，我们推荐熔断电流应大于额定电流的2.5倍。
另外熔断时间是重要的话，还必须参考厂商提供的熔断特性图来作出判断。
短路电流：我们把电路短路时流过的最大电流值称之为短路电流。
对于各种保险丝来说，额定断路容量是有规定的，我们在选择保险丝时必须注意不要使短路电流超过额定断路容量。
如果选择了断路容量小的保险丝，则有可能使保险丝破裂或者引发火灾。
FUSE 保险丝
熔断指示装置
另外，还有一些保险丝有熔断指示装置，它的作用就是当保险丝动作（熔断）后其本身发生一定的外观变化，易于被维修人员发现，例如：发光、变色、弹出固体指示器等。
按保护形式分，可分为：过电流保护与过热保护。用于过电流保护的保险丝就是平常说的保险丝（也叫限流保险丝）。用于过热保护的保险丝一般被称为"温度保险丝"。温度保险丝又分为低熔点合金形与感温触发形还有记忆合金形等等（温度保险丝是防止发热电器或易发热电器温度过高而进行保护的，例如：电吹风、电熨斗、电饭锅、电炉、变压器、电动机等等；它响应于用电电器温升的升高，不会理会电路的工作电流大小。其工作原理不同于"限流保险丝"）。 按使用范围分，可分为：电力保险丝、机床保险丝、电器仪表保险丝（电子保险丝）、汽车保险丝。 按体积分，可分为：大型、中型、小型及微型。 保险丝
按额定电压分，可分为：高压保险丝、低压保险丝和安全电压保险丝。 按分断能力分，可分为：高、低分断能力保险丝。 按形状分，可分为：平头管状保险丝（又可分为内焊保险丝与外焊保险丝）、尖头管状保险丝、铡刀式保险丝、螺旋式保险丝、插片式保险丝、平板式保险丝、裹敷式保险丝、贴片式保险丝。 按熔断速度分，可分为：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一般用F表示）、特快速保险丝（一般用FF表示）。 按标准分，可分为：欧规保险丝、美规保险丝、日规保险丝。 按类型分，可分为：电流保险丝（贴片保险丝、微型保险丝、插片保险丝、管状保险丝），温度保险丝（RH[方块型]、RP[电阻型]、RY[金属壳]），自复复保险丝（插件、叠片、贴片） 按尺寸可分为：贴片型0603，0805，1206，1210，1812，2016，2920；非贴片型Φ2.4×7，Φ3×7，Φ3.6×10，Φ4.5×15，Φ5.0×20，Φ5.16×20，Φ6×25，Φ6×30，Φ6×32，Φ8.5×8，Φ8.5×8×4，Φ10×38，Φ14×51。 自复保险丝： 零功率电阻低：自复保险丝自身阻抗较低，正常工作时功率损耗小，表面温度低 过流保护速度快：自复保险丝由于自身材料特性，过流状态响应速度比其它过流保护装置快得多 自锁运行：自复保险丝在过流保护状态，以极小的电流锁定在高阻状态，只有切断电源或过电流消失后，才会恢复低阻状态 自动复位：自复保险丝在起到过流保护作用后(故障排除)自行复位，无需进行拆换 耐大电流：自复保险丝有极好的耐大电流能力，有的规格可承受100A电流冲击 应用：PPTC的应用范围很广，可以用在各种电子产品、通讯产品、电源供应器等
保险丝的详细介绍(包括选型,分类,工作原理应用等等)
保险丝的详细介绍（包括选型，分类，工作原理应用等等）一、保险丝的前言。
提起保险丝，你一定不会感到陌生，家用电器不工作了，你首先会想到“是不是保险丝烧断了？”这几乎成了人们的常识。
但是，打开现代生产设备的电控柜，特别是国产的设备，保险丝几乎越来越少了，取而代之的是各式各样的断路器、自动开关、电机保护开关等等。
再去问问身处生产一线的年轻的电气工程师，提到“保险”二字似乎已经太落伍，那是上世纪以前的遥远事情。
保险丝是否真的成了昨日的黄花？答案是否定的，其实它的用途还是很广泛的，而且对它你未必有你想象的那么很了解，甚至可以说是熟视无睹。
不信，你可以拷问一下自己这样的几个问题：保险丝上的t3.15a/250v是什么含义？f5a和t5a的保险丝可以相互代换吗？你知道限流保险丝和温度保险丝的含义吗？如果你的回答是“不太确定”，那么何不让我们来认识一下保险丝呢？！二、保险丝的特点和工作原理保险丝也被称为熔断器，iec标准将它定义为“熔断体（fuse-link)”。
最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。
正如它最初的设计，它是一种安装在电路中，当危害性大电流超过一定时间会牺牲自己，从而保证电路安全运行的电器元件。
我们都知道，物理学中讲到电流具有热效应，即电流流过导体时，因导体存在一定的电阻，导体将会发热，且发热量遵循着这个公式：q=0.24i2rt；其中q是发热量， i是流过导体的电流，r是导体的电阻，t是电流流过导体的时间。
当制作保险丝的材料及当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。
电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的；若产生热量的速度等于热量耗散的速度时，在相当长的时间内它也不会熔断；若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多，又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断，这就是它的工作原理。
保险丝选型讲解
车用保险丝选型详解一、保险丝简介保险丝(fuse)也被称为电流保险丝，IEC127标准将它定义为“熔断体（fuse-link)”。
熔断体是由电阻率比较大而熔点较低的银铜合金制成的导线。
若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电子/电力设备不受过电流/过热的伤害，避免电子设备因内部故障所引起的严重伤害。
保险丝是熔断器的俗称，起短路保护的作用，保护电路及用电设备，不因短路故障而损坏，避免发生火灾。
以前在我们家庭电路里，金属保险丝是必不可少的元件，后来有了断路器，保险丝也就比较少见了。
但是，这并不意味着保险丝就没用了，随着新型材料的出现，许多新型保险丝已经广泛应用于各种电路中，担负着短路保护的作用。
二、保险丝的组成：保险丝，即熔断器由3个部分组成，分别是：1.熔体它是熔断器的核心，熔断时起到切断电流的作用，家用保险丝常用铅锑合金制成；2.电极它是熔体与电路联接的部件。
通常有两个，必须有良好的导电性，应连接紧密，不应有过大的接触电阻；3.外壳（支架）保险丝的熔体一般都纤细柔软的，外壳（支架）的作用是将熔体和电极固定起来，成为刚性的整体，便于安装、使用，一般具有良好的机械强度、绝缘性、耐热性和阻燃性。
汽车电路也不例外，也需要短路保护，对于我们有车一族来说，从某种意义上说，保险丝就是保命丝，千万不要小看它哦，把它当成可有可无的东西。
三、车用保险丝分类保险丝种类很多，有按保护形式分类、按使用范围分类、按体积分类、按额定电压分类、按分断能力分类、按熔断速度分类等。
汽车用保险丝标准化程度最高、世界各国汽车制造厂商均在使用，车用保险丝的具体分类举例如下：1.按类型分类1)电流保险丝贴片保险丝，有0805、1206等规格，采用薄膜技术以精准地控制电气特性，由于体积较小，因此比较适合于空间受限应用中的电路提供次级保护的理想选择，例如手持式的可携带电子设备以及各种仪器仪表。
电线与保险丝匹配标准
04
电线与保险丝的匹配原则
电流匹配原则
总结词
电流匹配原则是电线与保险丝匹 配的重要标准之一，要求保险丝 的额定电流应等于或稍大于电线 的载流量。
详细描述
根据电流匹配原则，选择合适的 保险丝可以确保电线在正常工作 时不会过载，从而避免电线过热 、熔化或引发火灾等安全事故。
电压匹配原则
总结词
电压匹配原则要求保险丝的额定电压 应等于或稍高于电线的额定电压。
详细描述
遵循电压匹配原则可以确保保险丝在 正常工作时不会因电压过高而熔断， 同时也能保护电线免受过电压的损害 ，从而延长电线的使用寿命。
环境因素考虑
总结词
在选择电线与保险丝时，还需考虑环境因素对两者性能的影响。
详细描述
环境因素包括温度、湿度、机械应力等，这些因素可能影响电线与保险丝的性能和安全性。因此，在选择电线与 保险丝时，应充分考虑实际工作环境条件，以确保安全可靠的使用。
感谢您的观看
THANKS
增强安全意识
了解电线与保险丝匹配标准能够 提高人们对电力安全的认识，从 而更加注重家庭和办公场所的电
气安全。
正确选择保险丝
在实践中，人们应该根据电器的功 率和使用情况选择合适的保险丝， 以确保电流在安全范围内。
定期检查和维护
为了确保电线和保险丝的正常运行， 应定期检查和维护电气系统，及时 发现并解决潜在的安全隐患。
05
电线与保险丝匹配的实践应用
家用电器
家庭电路
电线和保险丝的匹配对于家庭电路的安全至关重要。根据电器的功率和使用情况，选择适当规格的保 险丝和电线，以防止电流过大导致火灾或电器损坏。
家电保护
保险丝和电线匹配能够为家用电器提供保护，防止电流过大导致电器损坏或使用异常。例如，空调、 冰箱等大功率电器需要使用更粗的电线和更高容量的保险丝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安规认证 AgencyApprovals
STB0100A/B 100mA 250V/125V 50A@125V/250VAC
0.01
●●○
STB0125A/B 125mA 250V/125V 50A@125V/250VAC
0.02
●●○
STB0160A/B 160mA 250V/125V 50A@125V/250VAC
无锡中垦电子有限公司
Version No.:2013001 Spec. No.: SFA-STB
规格承认书 Specification for approval
产品名称：STB 系列 3.0 x 7.2mm 超小型慢断型保险丝 Product Type: STBSeries3.0 x 7.2mm Time-LagPICOFuse
0.04
●●○
STB0200A/B 200mA 250V/125V 50A@125V/250VAC
0.06
●●○
STB0250A/B 250mA 250V/125V 50A@125V/250VAC
0.09
●●○
STB0300A/B 300mA 250V/125V 50A@125V/250VAC
0.12
1. 适用范围 / Scope of Application................................................................................................................... 3 2. 安规认证标准及编号 / Standards and Agency Approvals............................................................................. 3 3. 产品标示 / Product Marking......................................................................................................................... 4 4. 外观及形状 / Appearances and Configuration.............................................................................................. 5 5. 结构及尺寸 / Dimensions and Structure....................................................................................................... 5 6. 材料明细 / Material Details.......................................................................................................................... 6 7. 产品特性 / Product Characteristics............................................................................................................... 6 8. 电气特性 / Electrical Characteristics............................................................................................................. 7 9. 环境特性 / Environmental Characteristic...................................................................................................... 8 10. 安装建议 / Installation Recommendations ................................................................................................... 9 11. 包装 / Packaging........................................................................................................................................... 9 12. 其他 / Others.............................................................................................................................................. 11 附件 I: 安规证书 / Appendix I: Safety approval certificates .................................................错误！未定义书签。
2.3 目录编号 Catalogue No.，A=250V / B=125V，●已认证 Approved/○认证中 Pending
目录编号 Catalog
No.
额定电流 Ampere Rating
额定电压 Voltage Rating
分断能力 Breaking Capacity
熔化热能 I2TMelting Integral(A2.S)
STB 系列产品规格书 STB Series Specification
注意 / Note：对于标示的大小和位置没有规定。 Size and position of the markings shall not be provided.
4. 外观及形状 / Appearances and Configuration 4.1 外观不应出现显著的污点、裂纹，标识应该容易辨识。 There shall not be any remarkable stain and crack on the appearances,markings shall be easily legible.
2. 安规认证标准及编号 /Standards and Agency Approvals 2.1 执行标准：遵循 UL 248 -1 / -14。 Standards：In accordance with UL 248 -1 / -14.
2.2 认证范围 Certification：
额定电压 Voltage Rating
1A
250V/125V 50A@125V/250VAC
1.3
●●○
STB1125A/B
1.25A
250V/125V 50A@125V/250VAC
2.6
●●○
STB1150A/B
1.5A
250V/125V 50A@125V/250VAC
3.1
●●○
STB1160A/B
1.6A
250V/125V 50A@125V/250VAC
3
Revised: 01/25/13
STB 系列产品规格书 STB Series Specification
STB0400A/B 400mA 250V/125V 50A@125V/250VAC
0.31
●●○
STB0500A/B 500mA 250V/125V 50A@125V/250VAC
0.46
安规标准 Agency
认证范围
证书编号
Ampere Range Agency File Number
UL
100mA ~ 6.3A
E10480
125V/250V
C-UL PSE KTL
100mA ~ 6.3A 100mA ~ 6.3A 100mA ~ 6.3A
E10480 Pending Pending
© 2013 Zhongken Electronics Specifications are subject to change without notice
2
Revised: 01/25/13
STB 系列产品规格书 STB Series Specification
1. 适用范围 / Scope of Application 本产品适用于各类电子设备电路的过流保护作用, 广泛应用于照明设备、电源设备以及适配器 等领域。 This product is suitable for various kinds of electronic devices’ circuit over current protection.Widely used in industrial of Lighting, Power supply and Adapter applications, etc.
①②③ ④
⑤
© 2013 Zhongken Electronics Specifications are subject to change without notice
4
Revised: 01/25/13
① 制造厂商标识/Reomax Trade Mark: ② 系列型号名称/Series Type Name: STB(慢断型/Time-Lag) ③ 额定电流/Rated Current (A): A 或 ormA ④ 额定电压/Rated Voltage(V): 125V/250V ⑤ 认证符号/Approval Marks:
