北京市丰台区2020高考物理经典100实验题
北京市丰台区三年(2020-2022)高考物理一模试题汇编：实验题
北京市石景山区2020届-2022届高考物理三年模拟（一模）试题汇编-实验题1．（2020·北京石景山·一模）某同学在“探究加速度和力、质量的关系的实验”中，保持小车和车上砝码的总质量M 不变，测得其加速度a 和拉力F 的数据如下表所示。
（1）根据表中的数据在坐标图中作出a -F 图像；___________（2）图线斜率的物理意义是___________；（3）图线（或延长线）与F 轴的截距的物理意义是___________；（4）小车和砝码的总质量M 为___________kg 。
2．（2020·北京石景山·一模）在“测电池的电动势和内电阻”的实验中，具有如下器材：待测干电池E 一节，电压表V ，电流表A ，滑动变阻器10~10R Ω（），滑动变阻器20~200R Ω（），开关S ，导线若干。
（结果均保留2位小数）（1）为方便实验调节且能较准确地进行测量，滑动变阻器应选用___________（填1R 或2R ）。
（2）实验所用电路如图甲所示，请用笔画线代替导线在图乙中完成实物连接图，要求保证开关在闭合前滑动变阻器的滑片处于正确的位置。
( )（3）该同学由实验数据得到图丙中的图像b ，根据图像b 求得电源电动势E =_________V ，内电阻r =________Ω。
（4）丙图中a 图线是某电阻R 的伏安特性曲线，则两条图线a b 、的交点的横、纵坐标分别表示______，该同学将该电阻R 与本实验中的所用的电池连成一闭合电路，此时电阻R 消耗的电功率是______W 。
（5）假如本实验中所使用的电压表的内阻很大（可视为理想电压表），而电流表是具有一定的内阻（不可忽略），则根据本实验原理图所测得的电源电动势值将________，内电阻值将________。
（选填“偏大”、“偏小”、“不变”）3．（2021·北京石景山·一模）（1）用多用电表测量一电阻的阻值。
北京市丰台区2020届-2022届高考物理三年模拟(二模)试题汇编-实验题
北京市丰台区2020届-2022届高考物理三年模拟（二模）试题汇编-实验题1．（2020·北京丰台·二模）如图1所示，在“验证动量守恒定律”实验中，A、B两球半径相同。
先让质量为m1的A球从斜槽上某一固定位置C由静止开始滚下，从轨道末端抛出，落到位于水平地面的复写纸上，在下面的白纸上留下痕迹。
重复上述操作10次，得到10个落点痕迹。
再把质量为m2的B球放在水平轨道末端，让A球仍从位置C由静止滚下，A球和B球碰撞后，分别在白纸上留下各自的落点痕迹，重复操作10次。
M、P、N为三个落点的平均位置，未放B球时，A球的落点是P点，O点是轨道末端在记录纸上的竖直投影点，如图2所示。
（1）为了尽量减小实验误差，A球碰后要沿原方向运动，两个小球的质量应满足m1________m2（选填“>”或“<”）。
（2）实验中，不容易直接测定小球碰撞前后的速度。
但是，可以通过仅测量______(填选项前的符号)，间接地解决这个问题。
A．小球开始释放高度hB．小球抛出点距地面的高度HC．小球做平抛运动的水平位移（3）关于本实验的条件和操作要求，下列说法正确的是________。
A．斜槽轨道必须光滑B．斜槽轨道末端必须水平C．B球每次的落点一定是重合的D．实验过程中，复写纸和白纸都可以移动（4）已知A、B两个小球的质量m1、m2，三个落点位置与O点距离分别为OM、OP、ON。
在实验误差允许范围内，若满足关系式________，则可以认为两球碰撞前后的总动量守恒。
2．（2020·北京丰台·二模）某小组的同学在做“测量一节干电池的电动势和内阻”的实验，被测电池的电动势约为1.5V，内阻约为1.0Ω。
他们利用图1的电路进行测量，已知实验室除待测电池、开关、导线外，还有下列器材可供选用：电流表A1：量程0~0.6A，内阻约0.125Ω电流表A2：量程0~3A，内阻约0.025Ω电压表V：量程0~3V，内阻约3kΩ滑动变阻器R：0~20Ω，额定电流2A（1）为了使测量结果尽量准确，电流表应选用___（填写仪器的字母代号）。
2020年北京市高考试题(理综物理)解析版
2020年北京市高考试题（理综物理）解析版物理部分全解全析【金卷精析】二、选择题〔在每题给出的四个选项中，只有一个选项正确。
〕14．关于红、黄、绿、蓝四种单色光，以下表述正确的选项是 A.在相同介质中，绿光的折射率最大 B.红光的频率最高 C.在相同介质中，蓝光的波长最短 D.黄光光子的能量最小 【答案】C【解析】红、黄、绿、蓝四种单色光的频率依次增大，光从真空进入介质频率不变，B 错。
由色散现象同一介质对频率大的光有大的折射率，A 错。
频率大的光在真空中和介质中的波长都小，蓝光的波长最短，C 正确。
频率大，光子能量大，D 错。
15．太阳因核聚变开释出庞大的能量，同时其质量不断减少。
太阳每秒钟辐射出的能量约为4×1026 J ，依照爱因斯坦质能方程，太阳每秒钟减少的质量最接近A.1036 kgB.1018 kgC.1013 kgD.109 kg 【答案】 D【解析】依照爱因斯坦的质能方程，916262104.4109104⨯=⨯⨯=∆=∆c E m kg ，D 正确 16．一物体静置在平均密度为ρ的球形天体表面的赤道上。
万有引力常量为G ，假设由于天体自转使物体对天体表面压力恰好为零，那么天体自转周期为A.124π3G ρ⎛⎫⎪⎝⎭B.1234πG ρ⎛⎫⎪⎝⎭C.12πG ρ⎛⎫⎪⎝⎭D.123πG ρ⎛⎫⎪⎝⎭【答案】D【解析】赤道表面的 物体对天体表面的压力为零,讲改日体对物体的万有引力恰好等于物体随天体转动所需要的向心力，有R T m RmR G 223)2(34ππ=，化简得GT ρπ3=，正确答案为D 。
17．一列横波沿x 轴正向传播，a 、b 、c 、d 为介质中沿波传播方向上四个质点的平稳位置。
某时刻的波形如图1所示，此后，假设通过34周期开始计时，那么图2描述的是 A.a 处质点的振动图象 B.b 处质点的振动图象 C.c 处质点的振动图象D.d 处质点的振动图象【答案】B【解析】由波的图像通过43周期a 到达波谷，b 到达平稳位置向下运动，c 到达波峰，d 到达平稳位置向上运动，这是四质点在0时刻的状态，只有b 的符合振动图像，答案B 。

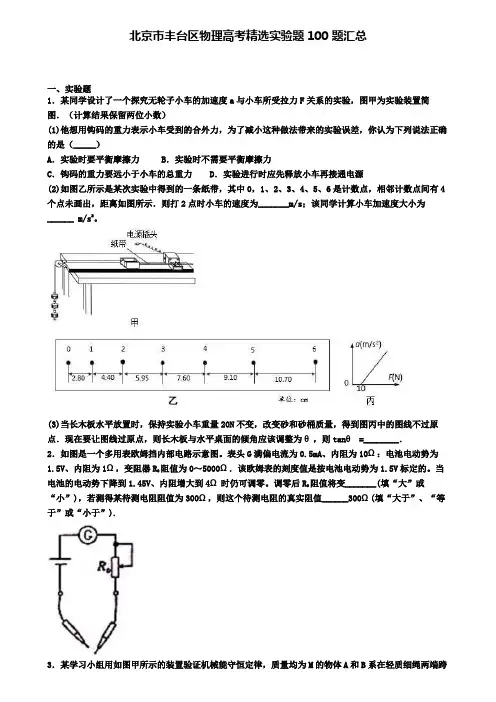

北京市丰台区物理高考精选实验题100题汇总
北京市丰台区物理高考精选实验题100题汇总一、实验题1．某同学设计了一个探究无轮子小车的加速度a与小车所受拉力F关系的实验，图甲为实验装置简图．（计算结果保留两位小数）(1)他想用钩码的重力表示小车受到的合外力，为了减小这种做法带来的实验误差，你认为下列说法正确的是（_____）A．实验时要平衡摩擦力 B．实验时不需要平衡摩擦力C．钩码的重力要远小于小车的总重力 D．实验进行时应先释放小车再接通电源(2)如图乙所示是某次实验中得到的一条纸带，其中0，1、2、3、4、5、6是计数点，相邻计数点间有4个点未画出，距离如图所示．则打2点时小车的速度为_______m/s；该同学计算小车加速度大小为______ m/s2。
(3)当长木板水平放置时，保持实验小车重量20N不变，改变砂和砂桶质量，得到图丙中的图线不过原点．现在要让图线过原点，则长木板与水平桌面的倾角应该调整为θ，则tanθ =________．2．如图是一个多用表欧姆挡内部电路示意图。
表头G满偏电流为0.5mA、内阻为10Ω：电池电动势为1.5V、内阻为1Ω，变阻器R0阻值为0～5000Ω．该欧姆表的刻度值是按电池电动势为1.5V标定的。
当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。
调零后R0阻值将变_______(填“大”或“小”)，若测得某待测电阻阻值为300Ω，则这个待测电阻的真实阻值______300Ω(填“大于”、“等于”或“小于”).3．某学习小组用如图甲所示的装置验证机械能守恒定律，质量均为M的物体A和B系在轻质细绳两端跨过光滑轻质定滑轮，每个钩码的质量均为，物体A上固定一轻质挡光片，挡光片下方h处固定一光电门，用来测量物体上的挡光片通过该处的时间t。
（1）某同学用游标卡尺测量挡光片的宽度d，测量结果如图乙所示，则挡光片宽度为_____cm。
（2）在物体A下面挂上一个钩码，让A、B及钩码组成的系统由静止释放，测出挡光片通过光电门的时间，则挡光片通过光电门的速率为___________（用题中给出的符号表示）。

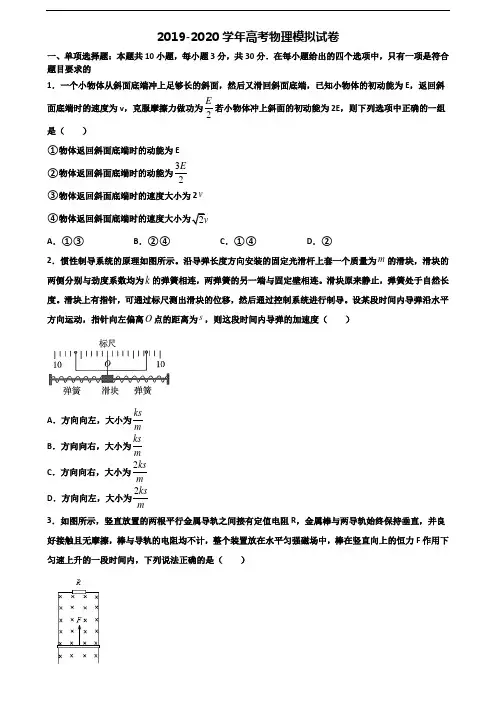

(4份试卷汇总)2020-2021学年北京市丰台区新高考物理达标检测试题
2019-2020学年高考物理模拟试卷 一、单项选择题：本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．一个小物体从斜面底端冲上足够长的斜面，然后又滑回斜面底端，已知小物体的初动能为E ，返回斜面底端时的速度为v ，克服摩擦力做功为2E 若小物体冲上斜面的初动能为2E ，则下列选项中正确的一组是（ ）①物体返回斜面底端时的动能为E②物体返回斜面底端时的动能为32E ③物体返回斜面底端时的速度大小为2v④物体返回斜面底端时的速度大小为2vA ．①③B ．②④C ．①④D ．②2．惯性制导系统的原理如图所示。
沿导弹长度方向安装的固定光滑杆上套一个质量为m 的滑块，滑块的两侧分别与劲度系数均为k 的弹簧相连，两弹簧的另一端与固定壁相连。
滑块原来静止，弹簧处于自然长度。
滑块上有指针，可通过标尺测出滑块的位移，然后通过控制系统进行制导。
设某段时间内导弹沿水平方向运动，指针向左偏离O 点的距离为s ，则这段时间内导弹的加速度（ ）A ．方向向左，大小为ks mB ．方向向右，大小为ks mC ．方向向右，大小为2ks mD ．方向向左，大小为2ks m 3．如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R ，金属棒与两导轨始终保持垂直，并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在水平匀强磁场中，棒在竖直向上的恒力F 作用下匀速上升的一段时间内，下列说法正确的是（ ）A ．通过电阻R 的电流方向向左B ．棒受到的安培力方向向上C ．棒机械能的增加量等于恒力F 做的功D ．棒克服安培力做的功等于电路中产生的热量4．如图所示，一定质量的理想气体从状态A 经过状态B 、C 又回到状态A 。
下列说法正确的是（ ）A ．A→B 过程中气体分子的平均动能增加，单位时间内撞击单位面积器壁的分子数增加B ．C→A 过程中单位体积内分子数增加，单位时间内撞击单位面积器壁的分子数减少C ．A→B 过程中气体吸收的热量大于B→C 过程中气体放出的热量D ．A→B 过程中气体对外做的功小于C→A 过程中外界对气体做的功5．如图甲所示，在x≥0的区域有在垂直于xOy 平面(纸面)向里的匀强磁场，现用力使一个等边三角形闭合导线(粗细均匀)框，沿x 轴向右匀速运动，运动中线框平面与纸面平行，底边BC 与y 轴平行，从顶点A 刚入磁场开始计时，在线框全部进入磁场过程中，其感应电流I （取顺时针方向为正）与时间t 的关系图线为图乙中的（ ）A ．B ．C ．D ．6．已知氢原子光谱中有一谱线的波长为656.2nm ，该谱线是氢原子由能级n 跃迁到能级k 产生的，普朗克常量h=6.63×10－34J·s ，氢原子基态能量113.6eV E =-，氢原子处于能级m 时的能量12m E E m =，真空中光速c=3.0×103m/s 。
北京市丰台区高三物理精选实验题100题汇总
北京市丰台区高三物理精选实验题100题汇总一、实验题1．在“探究功与速度变化的关系”的实验中（1）小车会受到阻力，但可使木板倾斜作为补偿。
则下列操作正确的是（____）A．放开小车，能够自由下滑即可B．放开小车，能够匀速下滑即可C．放开拖着纸带的小车，能够自由下滑即可D．放开拖着纸带的小车，能够匀速下滑即可（2）下列叙述正确的是（____）A．每次实验必须设法算出橡皮筋对小车做功的具体数值B．每次实验中，橡皮筋拉伸的长度没有必要保持一致C．实验的目的是探究外力做功与物体速度的关系D．先接通电源，再释放小车，在橡皮筋的作用下弹出(3) 在“探究功与速度变化的关系”的实验中，得到的纸带如图所示应选________段（选填“AB”或“CD”）来计算小车的速度。
2．如图所示，竖直固定放置的光滑绝缘杆上O点套有一个质量为m、带电量为-q的小环。
在杆的左侧固定一个带电量为+Q的点电荷，杆上a、b两点与Q正好构成等边三角形。
已知Oa之间距离为h1，ab之间距离为h2，静电常量为k。
现使小环从图示位置的O点由静止释放，若通过a点的速率为。
试求：（1）小环运动到a点时对杆的压力大小及方向；（2）小环通过b点的速率。
3．某同学用如图1所示的实验装置研究小车在斜面上的运动．实验步骤如下：a．安装好实验器材．b．接通电源后，让拖着纸带的小车沿斜面向下运动，打印出一条点迹清晰的纸带．舍去开始密集的点迹，从便于测量的点O开始．每两个打点间隔取一个计数点，如图2中0，1，2，，6点所示c．测量1、2、3 6计数点到0计数点的距离，分别记作：S1、S2、S3S6．d．通过测量和计算，该同学判断出小车沿平板做匀变速直线运动．e．分别计算出S1、S2、S3S6与对应时间的比值、、、．以为纵坐标、t为横坐标，标出与对应时间t的坐标点，画出﹣t图线．结合上述实验步骤，请你完成下列任务：（1）实验中，除打点计时器（含纸带、复写纸）、小车、平板、铁架台、导线及开关外，在下列的仪器和器材中，必须使用的有和．（填选项代号）A．电压合适的50Hz交流电源B．电压可调的直流电源C．刻度尺D．秒表E．天平F．重锤（2）将最小刻度为1mm的刻度尺的0刻线与0计数点对齐，0、1、2、5计数点所在位置如图2所示，则S2= cm，S5= cm．（3）该同学在图3中已标出1、3、4、6计数点对应的坐标，请你在该图中标出与2、5两个计数点对应的坐标点，并画出﹣t．（4）根据﹣t图线判断，小车在斜面上运动的加速度a= m/s2．4．如图所示，小明做“验证力的平行四边形定则”的实验，在水平放置的木板上垫上一张白纸，把橡皮条的一端固定在板上的A点，橡皮条的另一端拴上两个细绳套，如图甲所示．先用两个弹簧测力计钩住细绳套，互成角度拉橡皮条使之伸长，结点到某一位置O，此时记下两个弹簧测力计的读数F1和F2和两细绳的方向．请完成下列问题：(1)F1的读数如图乙所示(只画出了弹簧测力计的一部分)，则F1＝________ N.(2)小明再用一个弹簧测力计钩住细绳套把橡皮条拉长，应使结点拉到__________，记下弹簧测力计的读数，并记下________．(3)在本实验中，若保持F1和F2的大小不变，则关于这两个力的合力的说法中正确的是(多选)（_______）A．合力F的大小随F1与F2夹角的增大而增大B．F1和F2的夹角在0°到180°之间时，夹角越小，合力F越大C．F1或F2的大小总是小于合力F的大小D．合力F的大小不一定大于F1或F2的大小5．“研究共点力的合成”的实验情况如图所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，如图是在白纸上根据实验结果画出的图示。
北京市丰台区高考物理经典100解答题题
北京市丰台区高考物理经典100解答题题一、解答题1．两个相同的薄壁型气缸A和B，活塞的质量都为m，横截面积都为S，气缸的质量都为M，M/m＝2/3，气缸B的筒口处有卡环可以防止活塞离开气缸．将气缸B的活塞跟气缸A的气缸筒底用细线相连后，跨过定滑轮，气缸B放在倾角为30O光滑斜面上，气缸A倒扣在水平地面上，气缸A和B内装有相同质量的同种气体，体积都为V0，温度都为27℃，如图所示，此时气缸A的气缸筒恰好对地面没有压力．设气缸内气体的质量远小于活塞的质量，大气对活塞的压力等于活塞重的1.5倍．①若使气缸A的活塞对地面的压力为0，气缸A内气体的温度是多少度？②若使气缸B中的气体体积变为，气缸B内的气体的温度是多少度？2．如图所示，某兴趣小组在电梯里进行了如下操作：将弹簧秤竖直悬挂在铁架台上，然后在弹簧秤下端挂上钩码，待钩码静止后启动电梯。
在某次电梯运动的全过程中记录了如下数据忽略弹簧秤示数变化的时间：在内，弹簧秤读数为：在内，弹簧秤读数为；在末电梯刚好停下。
若电梯从启动到停止的过程可视为先匀加速运动，然后匀速运动，最后匀减速运动，全程电梯在竖直方向上运动，不考虑弹簧秤的晃动，求：在内，电梯加速度的大小；在内，电梯的位移；在内站在电梯水平底板上的体重为的小组成员对电梯的压力。
3．如图所示，一总长度为L导热性能良好的汽缸放置在水平面上，开口向左。
用横截面积为S的活塞将一定质量的理想气体封闭在汽缸内，活塞静止时距汽缸底部L/2 。
现保持温度不变，缓慢转动汽缸．使其开口竖直向上放置，活塞最终静止时距汽缸底部L/4。
已知大气压强为p o，不计活塞厚度，活塞与汽缸无摩擦接触且气密性良好。
重力加速度为g。
(1)求活塞质量m；(2)现用外力F缓慢竖直向上拉动活塞，活塞到达汽缸上边缘时，汽缸恰好对地面无压力。
求此时所施加外力F的大小。
4．如图，在竖直平面内存在竖直方向的匀强电场。
长度为l的轻质绝缘细绳一端固定在O点，另一端连接一质量为m、电荷量为+q的小球（可视为质点），初始时小球静止在电场中的a点，此时细绳拉力为2mg，g为重力加速度。
2020年北京丰台区丰台第一中学高三物理测试题含解析
2020年北京丰台区丰台第一中学高三物理测试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 两异种点电荷A、B附近的电场线分布如图所示，P为电场中的一点，连线AP、BP相互垂直．已知P点的场强大小为E、电势为φ，电荷A产生的电场在P点的场强大小为E A，取无穷远处的电势为零．下列说法中正确的有（）A．A、B所带电荷量相等B．电荷B产生的电场在P点的场强大小为E﹣E AC．A、B连线上有一个电势为零的点D．将电量为﹣q的点电荷从P点移到无穷远处，电场力做的功为qφ参考答案：C【考点】电势差与电场强度的关系；电场强度．【专题】定性思想；合成分解法；电场力与电势的性质专题．【分析】根据电场线的分布图，利用对称性比较A、B所带的电荷量大小；由电场的叠加原理求电荷B在P点的场强；正电荷周围电势为正，负电荷周围电势为负，根据电势的叠加知AB连线上有一点电势为0；由电场力公式W=qU求电场力做功．【解答】解：A、根据等量异种点电荷的电场线分布图具有对称性，而该图左右不对称，知A、B所带的电荷量不相等，故A错误；B、P点的场强是点电荷A、B在P点产生的合场强；连线AP、BP相互垂直，根据矢量合成的平行四边形定则知，，故B错误；C、如果取无穷远处的电势为0，正电荷附近的电势高于0，负电荷附近低于0，所以其A、B连线上有电势为0，故C正确；D、根据W=﹣q（φ﹣0）=﹣qφ，故D错误；故选：C2. （多选题）在平直公路上有甲、乙两辆汽车同时沿着同一方向做匀加速直线运动,它们的运动速率的平方随位移的变化图象如图所示.则以下说法正确的是( ）A．甲车的加速度比乙车的加速度大B．在s位置甲、乙两车的速度大小相等C．两车经过s位置前运动的时间相同D．在s位置甲、乙两车再次相遇参考答案：AB3. （多选）同一音叉发出的声波同时在水和空气中传播，某时刻的波形如下图所示，以下说法正确的是（A）声波在水中波长较大，b是水中声波的波形曲线（B）声波在空气中波长较大，a是空气中声波的波形曲线（C）两列波振动频率相同，b是水中声波的波形曲线（D）空气中质点振动频率较高，a是空气中声波的波形曲线参考答案：AC4. （单选）如图所示，在质量为M=2.0kg的电动机飞轮上，固定着一个质量为m=0.5kg的重物，重物到轴的距离为R=0.25m，重力加速度g=10m/s2．当电动机飞轮以某一角速度匀速转动时，电动机恰好不从地面上跳起，则电动机对地面的最大压力为（）30N 40N50N60N解：设电动机恰好不从地面跳起时飞轮角速度是ω．此时电动机对重物的作用力F=Mg ．以重物为研究对象，根据牛顿第二定律得： mg+F=mω2r得到：ω=若以上述角速度匀速转动，重物转到最低点时，则有： F′﹣mg=mω2r ，得到：F′=mg+mω2r=mg+（M+m ）g=（M+2m ）g=（2+0.5×2）×10=30N 故选：A5. 一物体恰能在一个固定斜面体上沿斜面匀速下滑，可以证明此时斜面不受地面的摩擦力作用，若沿斜面方向用力向下推此物体，使物体加速下滑，则斜面受地面的摩擦力A ．大小为零B ．方向水平向右C ．方向水平向左D ．无法判断大小和方向 参考答案： A二、 填空题：本题共8小题，每小题2分，共计16分6. 用电磁打点计时器、水平木板（包括定滑轮）、小车等器材做“研究小车加速度与质量的关系”的实验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京市丰台区2020高考物理经典100实验题一、实验题1．利用电流表和电压表测定一节干电池的电动势和内电阻。
要求尽量减小实验误差。
（1）应该选择的实验电路是下图中的________（选填“甲”或“乙”）；（2）现有电流表（0～0.6 A）、开关和导线若干，以及以下器材：A．电压表（0～15 V） B．电压表（0～3 V）C．滑动变阻器（0～50 Ω） D．滑动变阻器（0～500 Ω）实验中电压表应选用________，滑动变阻器应选用________；（选填相应器材前的字母）（3）另一同学从实验室只借到一个开关、一个电阻箱（最大阻值为999.9 Ω，可当标准电阻用）、一只电流表（量程I g＝0.6 A，内阻r g＝0.2 Ω）和若干导线。
①根据测定电动势E和内电阻r的要求，设计实验电路图并画在虚线框内______；②闭合开关，逐次改变电阻箱的阻值R，读出与R对应的电流表的示数I，并作记录；计算出每个电流值I的倒数，并作出图象；若得到的图象斜率为k，R轴上截距绝对值为b，则该电池的电动势E＝________，内电阻r＝________。
2．如图所示，倾角θ=37°的光滑固定斜面上放有A、B、C三个质量均为m=0.5kg的物块(均可视为质点)，A固定，C与斜面底端处的挡板接触，B与C通过轻弹簧相连且均处于静止状态，A、B同的距离d=3m，现释放A，一段时间后A与B发生碰撞，A、B碰撞为弹性碰撞，碰撞后立即撒去A，取g=10m/s2，sin37°=0.6，cos37°=0.8。
(1)求A与B磁撞前瞬间A的速度大小v0；(2)若B沿斜面向下运动到速度为零时(此时B与C未接触，弹簧仍在弹性限度内)，弹簧的弹性势能增量E p=10.8J，求B沿斜面向下运动的最大距离x；(3)若C刚好要离开挡板时，B的动能E k=8.7J，求弹簧的劲度系数k.3．小明同学想要设计一个既能测量电源电动势和内阻，又能测量定值电阻阻值的电路。
他用了以下的实验器材中的一部分，设计出了图(a)的电路图：a．电流表A1(量程0.6A，内阻很小)；电流表A2(量程300μA，内阻r A=1000Ω)；b．滑动变阻器R(0-20Ω)；c，两个定值电阻R1=1000Ω，R2=9000Ω；d．待测电阻R x；e．待测电源E(电动势约为3V，内阻约为2Ω)f．开关和导线若干(1)根据实验要求，与电流表A2串联的定值电阻为___________(填“R1”或“R2”)(2)小明先用该电路测量电源电动势和内阻，将滑动变阻器滑片移至最右端，闭合开关S1，调节滑动变阻器，分别记录电流表A1、A2的读数I1、I2，得I1与I2的关系如图(b)所示。
根据图线可得电源电动势E=___________V；电源内阻r=___________Ω，(计算结果均保留两位有效数字)(3)小明再用该电路测量定值电阻R x的阻值，进行了以下操作：①闭合开关S1、S2，调节滑动变阻器到适当阻值，记录此时电流表A1示数I a，电流表A2示数I b；②断开开关S2，保持滑动变阻器阻值不变，记录此时电流表A1示数I c，电流表A2示数I d；后断开S1；③根据上述数据可知计算定值电阻R x的表达式为___________。
若忽略偶然误差，则用该方法测得的阻值与其真实值相比___________(填“偏大”、“偏小”或“相等”)4．如图，用小锤轻击弹簧金属片，A球向水平方向飞出，同时B球被松开，竖直向下运动。
（1）用不同的力打击弹簧金属片，可以观察到（_______）A．A球的运动线路不同，B球的运动线路相同B．A、B两球运动线路相同C.A、B两球同时落地D．力越大，A、B两球落地时间间隔越大（2）改变此装置距地面的高度，重复上述实验，仍然可以看到相同的实验现象，根据此现象分析可知（______）A．小球A在水平方向做匀速运动B．小球A在水平方向做匀加速运动C．小球B在竖直方向做匀加速运动D．小球A与B在竖直方向运动规律相同5．在“用单摆测量重力加速度实验”中，使用下列实验器材。
（1）A．1.2m的细线 B．2m的弹性绳 C．带孔的小铁球 D．带孔的软木球 E.光电门传感器应选用哪种绳________，应选用哪种球________，光电门的摆放位置为________（选填“最高点”或“最低点”）（2）右图为光电门传感器电流强度I与t的图像，则周期为（________）A． B． C． D．（3）甲同学用秒表做该实验，但所得周期比该实验得到的大，则可能的原因是________。
6．如图甲是测量电阻R x阻值的原理图，标有长度刻度的均匀电阻丝ab的总电阻为5Ω，总长为50．0cm。
(1)合上开关S1前，应将滑片P置于__________(填“d”或“e”)端。
(2)断开开关S2，合上S1；调节滑动变阻器的滑片P，使电流表A1的示数为0．50A，此时单位长度电阻丝的电压u=________V／m；(3)保持S1闭合，合上S2；滑动滑片c改变ac的长度L，同时调节滑动变阻器的滑片P，使电流表A1的示数保持0．50A不变，电流表A2的示数记为I；(4)若电流表内阻不计，滑片c在ab的中点时，电流表A2的示数I=0．50A，则R x=__Ω；(5)若电流表的内阻不能忽略，重复(3)的操作，测出多组L和I值，描出的L—I图线如图乙所示。
若图线斜率为k，电流表A1和A2的内阻均为R A，则电阻R x=__________(用“u、R A、k"表示)；从实验原理角度说明图线不过原点的原因是________(填“电流表A1有内阻”或“电流表A2有内阻”)。
7．实验小组的同学做“用单摆测重力加速度”的实验.(1)实验前使用游标卡尺测量小球的直径如图乙所示，则小球直径为______cm.(2)实验室有如下器材可供选用：A．长约1m的细线B．长约1m的橡皮绳C．直径约2cm的均匀铁球D．直径约5cm的均匀木球E.秒表F.时钟G.最小刻度为毫米的米尺实验小组的同学选用了最小刻度为毫米的米尺，他们还需要从上述器材中选择________(填写器材前面的字母)。
(3)他们将符合实验要求的单摆悬挂在铁架台上，将其上端固定，下端自由下垂(如图所示)。
用刻度尺测量悬点到________之间的距离记为单摆的摆长L.(4)在小球平稳摆动后，他们记录小球完成n次全振动的总时间t，则单摆的周期T＝________。
(5)如果实验得到的结果是g＝10.29m/s2，比当地的重力加速度值大，可能的原因是：________A．摆球的质量偏大B．单摆振动的振幅偏小C．计算摆长时没有加上摆球的半径值D．将实际振动次数n次误记成(n＋1)次8．某同学用如图所示装置探究A、B两球在碰撞中动量是否守恒．该同学利用平抛运动测量两球碰撞前后的速度，实验装置和具体做法如下，图中PQ是斜槽，QR为水平槽．实验时先使A球从斜槽上某一固定位置G由静止开始滑下，落到位于水平地面的记录纸上，留下痕迹．重复上述操作10次，得到10个落点痕迹．再把B球放在水平槽上靠近槽末端的地方，让A球仍从位置G由静止开始滑下，和B球碰撞后，A、B球分别在记录纸上留下各自的落点痕迹．重复这种操作10次，并画出实验中A、B两小球落点的平均位置．图中O点是水平槽末端R在记录纸上的垂直投影点，E、F、J是实验中小球落点的平均位置．(1)为了减小实验误差，下列做法合理的是______．A．减小斜槽对小球A的摩擦可以减少实验误差B．多次将A球从不同的位置释放C．保证斜槽末端的切线沿水平方向D．两球的质量和半径都一样大(2)右图是B球的落点痕迹，刻度尺的“0”刻线与O点重合，可以测出碰撞后B球的水平射程为______cm．(3)已知两小球质量m A和m B，该同学通过实验数据证实A、B两球在碰撞过程中动量守恒，请你用图中的字母写出该同学判断动量守恒的表达式是_________________．9．某同学用图1所示的实验装置探究“加速度与物体受力、质量的关系”。
(1)下列器材非本实验所需要的是_____；（本小题有多个选项正确）A、刻度尺B、直流电源C、秒表D、天平(2)为了探究加速度与受力的关系，该同学应控制_____不变而改变_____；(3)关于本实验，下列操作正确的是_____；（本小题有多个选项正确）A、平衡摩擦力时，应将钩码用细线通过定滑轮系在小车上B、组装实验装置时，应使连接小车的细线与水板保持平行C、进行实验时，应先释放小车，后接通打点计时器的电源D、当改变小车的质量重复实验时，不需要重新平衡摩擦力(4)图2是该同学实验中得到的一条纸带，他选取了A、B、C．D、E、F、G共7个计数点（相邻两个计数点间还有4个点未画出）。
打点计时器的打点周期T＝0.02s，相关长度已经在图中标明。
则在打E点时，小车的速度为_____m/s。
根据纸带求得小车的加速度为_____m/s2．（两空的计算结果均保留两位有效数字）10．在实验《探究物体的加速度与力、质量的关系》中，某小组同学采用了如图1所示的装置.(1)在本实验中，先保持质量不变，探究加速度与力的关系；再保持力不变，探究加速度与质量的关系。
这种研究方法叫做__________A．理想化方法 B．等效替代法 C．控制变量法(2)本实验在平衡摩擦力后，由于用砝码桶与砝码重力代替绳子的拉力，导致实验的系统误差。
若考虑到该误差的存在，在研究小车质量不变，加速度与力的关系时，做出a随F变化而变化的图象接近图中哪一个__________A． B．C．(3)已知打点计时器的打点周期为0. 02s，在一条记录小车运动的纸带上，每5个点取一个计数点，分别标为1、2、3、4、5，如图2所示。
经测量得各相邻计数点间的距离分别为2. 98cm、3. 85cm、4. 70cm、5. 55cm，则小车运动的加速度大小a=___________（结果保留两位有效数字）11．要测绘一个标有“2.5V 2W”小灯泡的伏安特性曲线.己选用的器材有：直流电源（3V.内阻不计）电流表A1量程为0.6 A，内阻为0.6n）电流表A2（量程为300mA．内阻未知）电压表V（量程0—3V，内阻约3kQ）滑动变阻器R（0—5Ω，允许最大电流3A）开关、导线若干。
其实验步骤如下：①由于电流表A1的里程偏小.小组成员把A1、A2并联后在接入电路，请按此要求用笔画线代表导线在实物图中完成余下导线的连接.（____）（2）正确连接好电路，并将滑动变阻器滑片滑至最_______端，闭合开关S，调节滑片.发现当A1示数为0.50A时，A2的示数为200mA，由此可知A2的内阻为_______.③若将并联后的两个电流表当作一个新电表，则该新电表的量程为_______A；为使其量程达到最大，可将图中_______（选填，“I”、“II”）处断开后再串联接入一个阻值合适的电阻。
