内燃捣固镐SND-23详细说明
内燃冲击捣固镐安全操作规程
内燃冲击捣固镐安全操作规程内燃冲击捣固镐是一种常用的道路施工工具，但如果不正确操作，可能会造成危险和伤害。
为了确保使用者的安全，有必要制定一套安全操作规程。
以下是内燃冲击捣固镐的安全操作规程。
1. 熟悉使用说明书：在使用内燃冲击捣固镐之前，务必仔细阅读使用说明书，并全面了解工具的结构、原理和正确操作方法。
如果有任何不懂的地方，应咨询专业人员或厂家。
2. 佩戴个人防护装备：在操作内燃冲击捣固镐时，必须佩戴个人防护装备，包括安全帽、工作鞋、防滑手套和护目镜等。
这些装备可以保护头部、脚部、手部和眼睛免受意外伤害。
3. 检查工具：在使用内燃冲击捣固镐之前，应仔细检查工具的各个部件是否完好，并确保所有螺丝和紧固件都已经固定。
如果发现任何损坏或松动的部件，应及时修理或更换。
4. 检查燃油和润滑油：在启动内燃冲击捣固镐之前，必须确保燃油和润滑油的充足和质量良好。
燃油箱和润滑油箱的油位应符合使用说明书的要求，如果不足，应及时添加。
燃油和润滑油的质量也应符合规定，以免影响工具的正常运行。
5. 启动步骤：启动内燃冲击捣固镐之前，必须确保工具处于平稳的位置，并远离人员和其他物体。
首先，打开燃油阀和油门，调整油门到适当的位置。
然后，用力拉启启动绳，直到听到引擎启动的声音。
启动后，将油门调整到适当的工作位置。
6. 操作时保持稳定：在操作内燃冲击捣固镐时，应保持身体稳定，双脚牢固地站在地面上。
避免在悬崖边、斜坡上或其他不稳定的地方操作工具。
7. 控制操作时间和频率：在使用内燃冲击捣固镐时，应控制每次操作的时间和频率，以避免过度操作导致工具过热或其他故障。
定时休息并观察工具的温度和运行状态，如果有异常，应及时停止使用并检查。
8. 停止操作前的准备：在停止操作之前，应将油门设置为最低或关闭状态，以停止工具的运转。
然后，将内燃冲击捣固镐放置在平稳的地面上，并确保没有人员或其他物体接近工具。
9. 安全存放和维护：在长时间不使用内燃冲击捣固镐时，应将其存放在干燥、通风的地方，远离火源和易燃物。

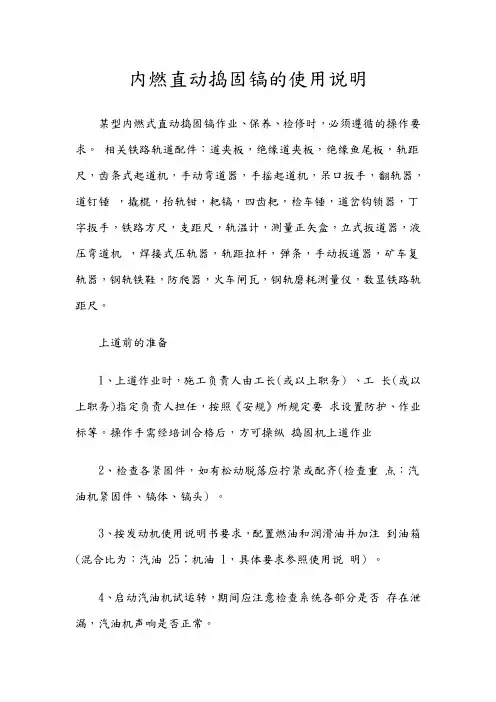

内燃直动捣固镐的使用说明
内燃直动捣固镐的使用说明某型内燃式直动捣固镐作业、保养、检修时，必须遵循的操作要求。
相关铁路轨道配件：道夹板，绝缘道夹板，绝缘鱼尾板，轨距尺，齿条式起道机，手动弯道器，手摇起道机，呆口扳手，翻轨器，道钉锤，撬棍，抬轨钳，耙镐，四齿耙，检车锤，道岔钩锁器，丁字扳手，铁路方尺，支距尺，轨温计，测量正矢盒，立式扳道器，液压弯道机，焊接式压轨器，轨距拉杆，弹条，手动扳道器，矿车复轨器，钢轨铁鞋，防爬器，火车闸瓦，钢轨磨耗测量仪，数显铁路轨距尺。
上道前的准备1、上道作业时，施工负责人由工长(或以上职务) 、工长(或以上职务)指定负责人担任，按照《安规》所规定要求设置防护、作业标等。
操作手需经培训合格后，方可操纵捣固机上道作业2、检查各紧固件，如有松动脱落应拧紧或配齐(检查重点：汽油机紧固件、镐体、镐头) 。
3、按发动机使用说明书要求，配置燃油和润滑油并加注到油箱(混合比为：汽油 25∶机油 1，具体要求参照使用说明) 。
4、启动汽油机试运转，期间应注意检查系统各部分是否存在泄漏，汽油机声响是否正常。
安全操作1、捣固镐可利用列车间隔或线路封锁时间并在保障安全通讯防护条件下作业。
2、启动：⑴、将捣固机直力在石碴或松软地面上，请勿放在硬质地面上;⑵、将输油泵按钮反复按压到底(直到燃料从透明管子流出) ，保证输油泵里充满燃油，以便于启动，不易损伤发动机; ⑶、冷机启动时将风门置于全闭位置，当有残余燃油且发动机为热机时，风门可置于全开位置; ⑷、将油门控制手柄关至怠速(或适当调大油门) ;⑸、按着捣固机手把，握住启动器手柄快速拉动启动绳(为防止损坏机器，拉动时请不要一直拉到其死点或丢开手柄让其自行反弹) ，启动正常后，打开风门; ⑹、冷机启动后在怠速情况下运转 1~2 分钟，然后将油门逐渐调至最大;3、作业：⑴、手持捣固机手把，使镐体与轨枕约成 45°角，来回抽插捣固机进行捣固作业(避免与轨枕或钢轨碰撞，振动状态下不得拖行，以免损伤捣固机) ; ⑵、捣固间歇可将油门调整至怠速，但能长时间怠速运转; ⑶、作业过程中发现机械故障或异常现象，必须停机下道处理;严禁在线路上处理故障。
SND-23型内燃捣固镐使用说明书_内燃捣固镐作业流程_内燃捣固镐价格
使用前请仔细阅读说明书SND-23型内燃捣固镐产品介绍一、概述：1.主要特点（1）该机器采用1E45F-3A汽油机作为动力，功率强劲，工作效率高；（2）结构紧凑合理，外型美观，携带方便，操作舒适；（3）使用安全，维修方便。
2.主要用途（1）在公路建设和土木工程中的破碎和拆除工作；（2）在铁路施工中，捣振铁轨下方的碎石；（3）通过更换不同的机具，该机器可进行各种破碎、铲凿、挖掘、捣实等工作；二、技术参数：长×宽×高：820×450×333mm运输尺寸：845×475×355m重量(不包括工具)：24Kg±0.5kg冲击频率：23±2Hz负荷噪音：110±2dB单次冲击能量：45±5J发动机类型：风冷、二冲程单缸汽油发动机排量：80mL最大输出功率：1.6KW（转速/分钟4400）)怠速：≦2350rpm汽油与机油比例25：1耗油量：0.5L/h燃油箱容量：2.5L作业方式：单人操作。
动力传送：由发动机经离心式离合器、齿轮，曲轴连杆机构带动冲击部件冲击镐钎端部。
SND-23型手提式内燃冲击捣固镐说明。
三、产品使用说明：本机设计新颖、结构紧凑、重量轻、效率高、操作简便、省力、减震效果好等特点。
适合石碴线路的修养，整体道岔的捣固，板结道床的疏松等。
通过更换不同的工具，用于公路建设和土木工程中的各种破碎、铲凿、挖掘、捣实等工作。
该产品在铁路上使用具有独特的特点，在同样用途的产品中具有明显优势。
具体情况如下：1.机器携带方便，操作方便，实现一人一机。
油箱容积2.5升，可连续作业2个小时，符合现场作业需要，从根本上满足了区间作业的需求。
适合大站区及区间提速道岔的日常养护维修作业使用。
对提速水泥枕道岔的捣固维修中表现突出，其表现在：机器本身冲击力大，性能稳定，捣固均匀，工作效率高，上、下道速度快，安全系数高（在施工中安全性高，遇来车随时可以迅速下道避车）。
内燃冲击捣固镐的维护与保养
内燃冲击捣固镐的维护与保养1、应经常保持干净、整洁;2、日常配臵：螺纹紧固剂、高速轴承润滑脂等;3、维修周期计划空气滤清器螺母是否松动每天燃油箱油箱盖是否紧固，如必要更换油门线是否磨损、卡滞，如必要更换工具如必要进行休磨、锻打或更换空气滤清器清洗或更换每周缸体去除脏物紧固件是否松动，如必要更换点火清洗火花塞，检查点火间隙每月连接法兰如磨损太大，更换润滑脂加注润滑脂 20小时长螺栓检查是否松动，如必要紧固 80小时曲轴齿轮开箱加注润滑脂 600小时4、空滤器的保养：脏的空气滤清器会阻止空气进入化油器，导致化油器处故障和汽油机磨损加剧，输出功率不足，应定期保养空滤器，特别是该机器在尘土很大的地方使用时，工作环境恶劣，更应该多次清洗空滤器。
如空滤器的滤芯被脏污堵塞，请用汽油将滤芯和空气滤清器内部清洗干净，清洗后的滤芯应滴上几滴机油，将机油拧干后再装到空滤器内。
5、火花塞保养：为保证发动机正常运转，火花塞的间隙必须适中，无沉淀物。
6、加润滑脂：机器每工作20小时注入润滑脂一次，约30～50克。
7、螺钉：新机器使用8小时后，检查和重新拧紧各螺丝，必要处涂螺纹紧固剂，其后每周检查一次。
8、化油器调节：设定正确的怠速和工作转速。
9、长期存放：放净油箱和化油器内的燃油;取下火花塞，从火花塞孔向缸体加注适量的机油，并轻拉启动器2-3次，使活塞处在上止点位臵，然后装上火花塞;用侵入机油的软布擦净机器的外表面，把机器存放在通风干燥的地方，直到下次使用为止。
相关铁路轨道配件：道夹板，绝缘道夹板，绝缘鱼尾板，轨距尺，齿条式起道机，手动弯道器，手摇起道机，呆口扳手，翻轨器，道钉锤，撬棍，抬轨钳，耙镐，四齿耙，检车锤，道岔钩锁器，丁字扳手，铁路方尺，支距尺，轨温计，测量正矢盒，立式扳道器，液压弯道机，焊接式压轨器，轨距拉杆，弹条，手动扳道器，矿车复轨器，钢轨铁鞋，防爬器，火车闸瓦，钢轨磨耗测量仪，SX—IB型数显铁路轨距尺，需要请致双兴铁路机械一八五零四一六七三三二。
内燃软轴高频捣固镐
内燃软轴捣固机，适用于任何钢轨轨型铁道线路维修道碴捣固作业。
其特点是整机重量轻、操作方便。
捣固质量好，故障率低、维修方便、下道速度快，适用性强，不仅能捣固线路，还能捣固道岔，性能价格比高、十分适合铁路道碴捣固作业的需要。
CM04
内燃软轴捣固机特点：
1.整机重量轻，操作方便，捣固质量好，故障率低，维修方便，下道速度快，适用性强，安全可靠。
2.对主道及道岔可进行全方位捣固作业，作业效率高、作业无死角,尤其适合提速线路利用列车间隙的维修捣固。
内燃软轴捣固机参数：
汽油机型号：GX390空冷四冲程
气缸排量：389ML
输出功率：9.6Kw/3600（r/min）
扭矩：20.1N·m/2500(r/min)
燃油消耗率：（g/(Kw·h)）≤374
重量：31㎏
振动频率：150HZ
振幅：1.25㎜
激振力：4.2KN×4
生产效率：200-260根/组小时
振捣棒直径：50㎜
总重：164㎏功率：9.5kW
内燃高频软轴捣固机，是一种新型铁路养路机械，该机具适用于铁路线路道砟道床的捣固作业，使用时可利用列出间隔作业，上下道方便，安全可靠，对正线线路及道岔可进行全方位捣固作业。
具有捣固质量好、作业效率高、作业无死角等特点，是线路维修、新铺线、道砟清筛后道砟捣固及道岔捣固作业的理机具。
济宁程煤工矿设备有限公司13*255*470*231。
内燃冲击式捣固机操作规程
内燃冲击式捣固机（威克BH23）使用操作规程1、范围本规程规定了冲击式捣固机的日常管理，作业标准以及作业安全。
本规程适用于各车间、工区和综合机修车间冲击式捣固机的日常作业和管理。
2、引用标准3、总则3.1 冲击式捣固机是我段进行捣固作业的主要机具，为保障此类设备在作业过程中的正常使用，必须认真遵守和执行该规程。
3.2 本标准所涉及的线路作业内容，均按相关作业、技术标准执行。
4．冲击式捣固机的日常管理及注意事项4.1 冲击式捣固机的日常管理必须责任到人，定点存放，严禁机具外借和非操作手操作。
4.2 混合燃油配比由专人负责，使用专用配比壶现用现兑。
4.3 汽油将用完时在停机状态下灌入混合好的燃油；4.4 冲击式捣固机在使用中工具（长搞头）应被夹持器加紧，工具及夹持器必须经常检查是否磨穿，如有松动严禁进行焊接；4.5 向外旋转工具夹持器上的凸轮，尽可能的向内插入工具，把凸轮扳回工具夹持器。
4.6 冲击式捣固机设定各项指标（如油门线的限位），严禁自行调整。
5、冲击式捣固机捣固作业5.1作业范围冲击式捣固机适用于铁道线路碎石道床的捣固作业。
5.2作业条件在运营线上作业时必须按《铁路工务安全规则》设好防护，封锁线路。
5.3作业程序5.3.1 准备作业5.3.1.1 确认整机各部件齐全、良好。
油门线是否平稳工作。
5.3.1.2 加入燃油5.3.1.2.1 冲击镐使用机二冲程油与汽油之比为1：50的混合油（新机器的第一箱混合机油与汽油混合比为1：25）。
5.3.1.2.2 冲击镐使用93#无铅汽油和FC以上级别的二冲程机油。
5.3.1.3 启动：检查汽油箱无泄露后，摇晃机器4-5下，使混合油均匀，打开燃。
BSG-23内燃冲击捣固镐安全操作规程
BSG-23型内燃冲击捣固镐安全操作规程一、安全注意事项1、操作人员必须经过培训合格，方能操作本机器；2、禁止穿戴领带、手镯或其他可能被发动机缠绕的饰物，穿戴手套、防护银镜以及护耳等劳保用品；3、启动机器或工作过程中，工作区域内不许有旁观者或动物；4、工作时应始终站在安全位臵；5、机器运输、转移过程中必须停止运转发动机；6、每次使用前应检查机器的各部安全装臵，检查各紧固件，如有松动或脱落应配齐再拧紧；7、不要使用损坏的或不正确维修和组装的机器，不要拆除或损坏机器的各种安全装臵；8、除进行例行的保养外，不要自行拆卸和修理机器；9、不要在带电设备附近使用；10、汽油机排出的废气含有一氧化碳，绝不能在封闭的室内或通风不良的地方使用；11、严禁急加速和急停机。
二、加油：使用90号或90号以上汽油和二冲程汽油专用机油，其混合比为25：1。
加注前将机油与汽油在专用兑油壶内混合均匀；加油时注意不要让脏物进入油箱；不要在油箱内长时间存放混合油。
三、检查1、将破碎机臵于胶皮或其他干净平整质地较软的板材上；2、检查各连接处是否松动；3、检查火花塞间隙是否在（0.8～0.9mm）；4、轻拉启动器（2～3）次，观察汽油机运转是否正常；5、检查空滤器是否脏污。
四、启动1、打开燃油开关，将阻风门拨到关的位臵。
如汽油机是热机或气温较亮，阻风门应全开；2、将油门打到1/3～1/2；3、轻拉启动绳感到有阻力时，再加快拉动启动绳，启动发动机；切不可让启动绳自动缩回，应手握启动绳手把将其缓缓送回，以防损坏机器；4、发动机启动后，慢慢将阻风门臵于全开位臵；5、冷机启动后发动机应低速运转3～5分钟后再进行工作；新汽油机载最初24小时内，油门须在半开状态，进行轻负荷工作，以便更好的磨合。
五、操作1、捣固作业时双手紧握捣固镐手把，在距离钢轨边缘20～30mm处下镐，使镐体与轨面约成45°角，然后进行捣固作业。
（进行捣固作业时，加大油门至适当位臵，一次作业完毕，应降低油门，将机器移至下个工作位后再加大油门）。
内燃捣固镐
2021/4/9
9
2021/4/9
产品图
10
谢谢观赏~~~
2021/4/9
11
感谢您的阅读收藏，谢谢！
2021/4/9
1岔、隧道、桥涵等大中 型养路机械不能作业的道床区域性机 动养护作业。该产品设计先进，结构 合理，体积小、重量轻、携带方便， 操作简单，省时省力，维修方便，易 于保养。
2021/4/9
3
• 1、汽油机功率： 1.47kW • 2、激振力：≥4.2kN • 3、空载振幅：≥50mm • 4、振动频率： 120～150HZ • 5、振捣棒直径： 52mm • 6、偏心块旋转速度： 7000～8000r/min • 7、外型尺寸：1020×350×260（mm）
2021/4/9
4
• 内燃捣固镐是由镐体支架，小松汽油 机，汽油机连接碗，离合器，软轴， 橡胶减震器，减震器连接管，镐头连 接管，偏心轴，高速轴承，防尘盖， 镐头，所组成。内燃捣固镐的外表林 化与镀烙，防止生锈。
2021/4/9
5
• 1、 在操作前首先检查配件是否靠牢， 有无松动。
• 2、 在发动发动机前要对照说明书， 配比壶配比汽油与机油。
内燃捣固镐
2021/4/9
山东中运物流集团有限责任公司
zy12
1
内燃捣固镐的概述
• 内燃捣固镐是一种适用于铁路线路道 床石喳捣固作业的手提、便携式专用 工具。它是由汽油机作为原动力，通 过离心式离合器、偏心轴、橡胶减震 器、拖动镐体产生高频扰动力，使枕 下石喳重新排列密实，从而实现对道 床石喳捣固的目的。
• 2、搞体内部要定期加满润滑油，减少对轴 承磨损。
• 3、经常查看各处连接件的牢固，减少对机 器的磨损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内燃捣固镐SND-23详细说明发动机动力由被动盘传递到减速箱，经齿轮减速后，通过曲轴齿轮的转动，带动连杆、活塞、内筒上下运动，撞击捣固镐，将能量传给捣固镐，捣固镐对物体进行高频率、高能量的冲击，实现对作业物体的破碎与捣固。
内燃捣固镐主要技术性能指标
长×宽×高：820×450×333mm
运输尺寸：845×475×355m
重量(不包括工具)：24Kg±0.5kg
冲击频率：23±2Hz
负荷噪音：110±2dB
单次冲击能量：45±5J
发动机类型：风冷、二冲程单缸汽油发动机排量：80mL
最大输出功率：1.6KW(转速/分钟4400))
怠速：≦2350rpm
汽油与机油比例25：1
耗油量：0.5L/h
燃油箱容量：2.5L
内燃捣固镐技术保养及长期存放
用户应对机器进行定期的保养和不定期的维修，以使机器保持良好的性能，保养不佳的设备会成为安全隐患!我们建议由授权的销售商进行检修，如果用户有适当的工具、检修资料以及具有机修能力，可按下面的方法进行操作。
注意：不正确的保养会严重影响机器的使用寿命和性能。
1.维修周期计划
首次使用8小时后检查所有的紧固件并拧紧
内容保养工作保养时间
空气滤清器螺母是否松动、损坏每天
燃油箱油箱盖是否紧固，如必要更换
油门绳是否损坏、卡滞，如必要更换
工具如必要进行修磨、锻打或更换
空气滤清器清洗或更换每周
缸体去除脏物
紧固件是否松动，如必要更换
点火清洗火花塞，检查点火间隙每月
连接法兰如磨损太大，更换
润滑脂加注润滑脂20小时
长螺栓检查是否松动，如必要紧固，扭矩75Nm80小时
曲轴齿轮开箱加注润滑脂600小时
2.空滤器的保养(图三)
脏的空气滤清器会阻止空气进入化油器，导致化油器出故障和汽油机磨损加剧，输出功率不足，应定期保养空滤器。
特别是该机器在尘土很大的地方使用时，工作环境恶劣，更应该多次清洗空滤器。
如果空气滤清器的滤芯被脏物堵塞，请用汽油把滤芯和空气滤清器内部清洗干净，清洗后的滤芯应放上几滴机油，把机油拧干后装到空滤器内罩。
注意：在清洗时，勿使脏物进入发动机进气口，否则将导致发动机损坏。
3.火花塞保养
为保证发动机正常运转，火花塞的间隙必须适中，无沉积物。
火花塞合理间隙为0.8～0.9毫米，应经常检查，过大或过小都应进行调整。
如图四。
注意：禁止用不正确热值的火花塞;本机火花塞型号E4RTC。
4.加润滑脂
机器每工作20小时注入润滑脂一次，如图五。
5.螺钉
新机器使用8小时后，检查和重新拧紧各螺丝，必要处涂螺纹密封胶，其后每周检查一次。
6.化油器调节
请参考“技术参数”来设定正确的怠速和工作转速，准确的方法是，调节化油器时，利用转速计来测量：
(1)起动发动机后，让它升温至操作温度。
(2)设定怠速时，发动机怠速运转，气门要全开，然后调节怠速螺钉顺时针或逆时针转动，直至达到正确的怠速转速，如图二。
7.长期存放
当机器长期不用时，为使下次使用顺利起动，应按下列程序进行保养。
(1)放净油箱和化油器内的燃油。
(2)取下火花塞，从火花塞孔向缸体加适量的机油，并轻拉起动器2～3次，使活塞处在上止点位置，然后装上火花塞。
(3)用浸机油的软布擦净机器的外表面，把机器保存在通风干燥的地方，直到下次使用为止。
