课件：母差保护的原理讲解

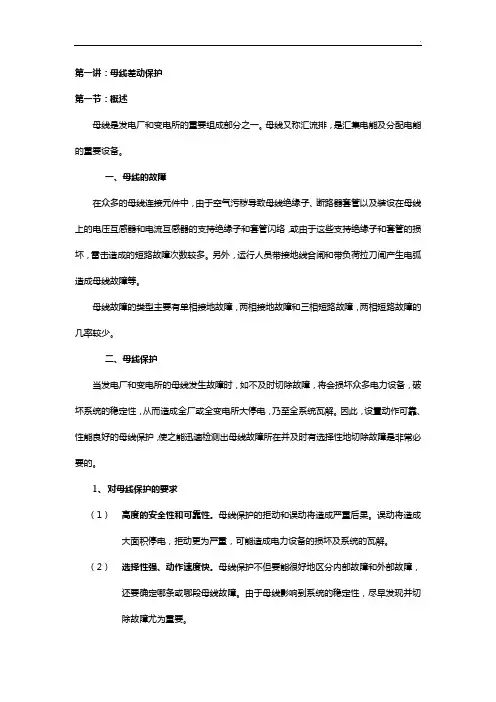

第一讲.母差保护
第一讲：母线差动保护第一节：概述母线是发电厂和变电所的重要组成部分之一。
母线又称汇流排，是汇集电能及分配电能的重要设备。
一、母线的故障在众多的母线连接元件中，由于空气污秽导致母线绝缘子、断路器套管以及装设在母线上的电压互感器和电流互感器的支持绝缘子和套管闪络，或由于这些支持绝缘子和套管的损坏，雷击造成的短路故障次数较多。
另外，运行人员带接地线合闸和带负荷拉刀闸产生电弧造成母线故障等。
母线故障的类型主要有单相接地故障，两相接地故障和三相短路故障，两相短路故障的几率较少。
二、母线保护当发电厂和变电所的母线发生故障时，如不及时切除故障，将会损坏众多电力设备，破坏系统的稳定性，从而造成全厂或全变电所大停电，乃至全系统瓦解。
因此，设置动作可靠、性能良好的母线保护，使之能迅速检测出母线故障所在并及时有选择性地切除故障是非常必要的。
1、对母线保护的要求（1）高度的安全性和可靠性。
母线保护的拒动和误动将造成严重后果。
误动将造成大面积停电，拒动更为严重，可能造成电力设备的损坏及系统的瓦解。
（2）选择性强、动作速度快。
母线保护不但要能很好地区分内部故障和外部故障，还要确定哪条或哪段母线故障。
由于母线影响到系统的稳定性，尽早发现并切除故障尤为重要。
2、对电流互感器的要求（1）母线保护应接在专用TA二次回路中，且要求在该回路中不接入其他设备的保护装置或测量表计。
TA的测量精确度要高，暂态特性及抗饱和能力强。
（2）母线TA在电气上的安装位置，应尽量靠近线路或变压器一侧，使母线保护与线路保护或变压器保护有重叠保护区。
3、与其他保护及自动装置的配合由于母线保护关联到母线上的所有出线元件，因此，在设计母线保护时，应考虑与其他保护及自动装置的配合。
（1）母差保护动作后作用于纵联保护停信（对闭锁式保护而言）。
当母线发生短路故障（故障在断路器于TA之间）或断路器失灵时，为使线路对侧的高频保护迅速作用于跳闸，母差保护动作后应使本侧的收发信机停信。
母差保护课件PPT解读
• 当两套母差失灵保护运行时，若发生死区 故障（220kV母联开关和电流互感器之间发 生的故障），切除两母线上的开关及母联。 这时两套保护的信号及液晶显示不一致， 其中一套保护显示死区故障，跳220kV母联 及两段母线上的开关；另一套保护显示跳 220kV母联及故障母线上的所有开关。这种 动作结果属于正确动作。
• 1、母线故障的原因：母线绝缘子及断路器 套管的闪络；装设在母线上的电压互感器 以及母线与断路器之间电流互感器的故障； 母线隔离开关支持绝缘子损坏，以及运行 人员的误操作。 • 2、母线故障的后果：（1）电力系统解列； （2）大面积停电；（3）引起系统失去稳 定性，甚至使电力系统崩溃瓦解。
二、对母线保护的要求、母线保护 的种类及与其他保护间的配合
二、对母线保护的要求、母线保护的种类及 与其他保护间的配合
• （三）与其他保护间的配合 • 1、母线保护动作、失灵保护动作后，对闭锁式保 护作用于纵联保护停信；对允许式保护作用于纵 联保护发信。当在断路器与TA之间发生短路故障 或母线上故障断路器失灵时，采用上述措施后可 使线路对侧的纵联保护动作于跳闸。 • 2、闭锁线路重合闸：一般是永久性故障。 • 3、起动断路器失灵保护：为使在母线发生短路故 障而某一断路器失灵时失灵保护能可靠切除故障。
• 当双母线按单母方式运行不需进行故障母 线的选择时可投入单母方式压板。当元件 在倒闸过程中两条母线经刀闸双跨，则装 置自动识别为单母运行方式。这两种情况 都不进行故障母线的选择，当母线发生故 障时将所有母线同时切除。
（三）母联充电保护
• 1 当任一组母线检修后再投入之前，利用母 联断路器对该母线进行充电试验时可投入 母联充电保护，当被试验母线存在故障时， 利用充电保护切除故障。 • 2 判断条件：当母联断路器跳位继电器由 “1”变为“0”或母联 TWJ=1 且由无电流 变为有电流(大于 0.04In)，或两母线变为均 有电压状态，则开放充电保护 300ms，在 充电保护开放期间，若母联电流大于充电 保护整定电流，则将母联开关切除。母联 充电保护不经复合电压闭锁。
最新版电力系统继电保护精品课件第二节 母线差动保护基本原理
• 8.2.2 高阻抗母线差动保护
母线外部短路
非故障支路电 流一般不很大 故障支路电流 可能非常大
它们的TA不易饱和
其TA可能饱和 相应励磁阻抗很小
二次电流近似为零
很大的一次电流几乎全部流入励磁支路 完全电流差动保护误动作
差动继电器中有很大不平衡电流
克服措施----将电流差动继电器换为高内阻的电压继电器。
将比率制动的电流型差动保护应用于母线，动作判据可为最 n Ii—母线各连 大值制动： n (8 5) 接元件TA二 Ii Kres {Ii } max Iset 0. ,i 1,2, ,
i 1
次电流值； Kres—制动系 或动作判据为模值和制动： 数；Iset.0—动 n n 作电流门槛 Ii Kres Ii I set .0 , i 1, 2,, n(8 6) 值动作电流
i 1
i 1
当母线外部短路而使故障支路的TA严重饱和时，该TA二次 电流接近于零，使式（8-5）和式（8-6）中失去一个最大的制 动电流。 克服措施：在差动回路中适当增加电阻（如图8-6），使第n 条故障支路TA的二次回路仍流过电流，此电流从其他支路流入， 起制动作用。
由于保留了比率制动特性，这种保护差动回路的电阻不必象高阻抗母线 差动保护的差动回路内阻那么高，也就不需要有限制高电压的措施。
1 1 I KA I si I pi Ik nTA i 1 nTA i 1
Ik----故障点的全部短路电流，此电流足够使差动继电器动作而驱动出口 继电器，从而使所有连接元件的断路器跳闸。
差动继电器的启动电流应按如下条件考虑，并选择其中较大 的一个： 1、躲开外部故障时所产生的最大不平衡电流 当所有电流互感器均按10%误差曲线选择，并且差动继电器 采用具有速饱和铁芯的继电器时，其动作起动电流应为：
母差保护原理
1概述1．1概述母线保护的基本原理：母线正常运行时：母线发生故障时：母线保护的要求l区外故障绝对不允许误动l区内故障必须快速动作1．2母差保护现中阻抗母差保护l优点：1、动作速度快2、抗TA饱和能力强l缺点：1、需辅助变流器2、调试、维护复杂3、不适应综合自动化的要求微机母差保护目前普遍采用的是比率差动继电器制动系数K直接影响到其抗TA饱和能力。
为提高抗饱和能力必须提高K值，而提高K值势必降低保护在区内故障时的灵敏度，尤其在重负荷下故障或经过渡电阻故障时矛盾更为突出。
1．3母差保护的难点母差保护的难点在于如何兼顾区外故障时的安全性与区内故障时的灵敏度问题。
因此有必要研制一种全新的、不完全依赖于制动系数的抗TA饱和判据，以根本上解决了安全性与灵敏度矛盾的问题。
1．4电流互感器饱和的研究1．4．1电流互感器饱和的研究结论１由于电流互感器存在角差，因此即使一、二次电流有效值的差不大于10％，它所引起的差流也往往会大于一次电流的10％。
结论２一次电流越大，其饱和时波形畸变得越厉害，因而在差动保护中所引起的差电流越大；但即使一次电流达到100多倍额定电流，其二次电流也不会为零。
结论３当一次电流含有很大的非周期分量且衰减时间常数较长时，即使稳态电流倍数满足10％误差曲线，但在暂态过程中，尤其是在起始的2～3个周波之内，二次电流会出现严重的缺损，从而引起的很大的差电流。
结论4故障起始电流互感器总有一段正确传变时间，一般情况下大于2m s。
图1.4.1为动模实验室实录的母线区内、外故障波形。
图1.4.2 为区外故障，短路支路电流互感器极度饱和的情况下，差动保护也不会误动。
图1.4.3为区内故障伴随电流互感器深度饱和，保护10ms 快速出口（包括出口继电器时间5ms）。
图1.4.4为电流20In，时间常数180ms（89°），电流互感器的波形1．4．2抗电流互感器饱和判据1．4．2．1 RCS-915判据１：反应工频变化量的自适应阻抗加权式差动保护（专利技术）自适应阻抗加权式差动保护：即利用电压工频变化量起动元件自适应地开放加权算法。
课件：母差保护的原理讲解
小差回路是指该段母线上所连接的所有支路 （含母联和分段） 大差回路判别母线区内还是区外故障，小 差回路用以故障母线的选择。
RCS-915A/B型母线保护装置
母差保护动作说明： 1、起动元件：
a、电压工频变化量元件：任意相电压工频变 化量大于门坎时动作。
内部短路
电流比相式保护的缺点：
当两条母线所接电源严重不平衡时，大电源所在母 线内部故障，小电源提供母联电流不能启动继电器 时，母差将拒动；
母联TA为单侧设置时，在母联与TA之间发生故障， 故障母线不能快速切除；
双母线分裂运行时，动作失去选择性；动作时间较 长，当TA严重饱和时，可能失去选择性。
从电网的发展来看，无论是从性能上还是运行维护 等方面，该保护都越来越难以满足要求。
六、母差保护回路中的电压闭锁
为了防止差动继电器误动作或误碰出口中间继 电器导致母差保护误动作，广泛采用了电压闭锁元 件。它利用每组母线上的TV二次上的低电压继电器 和零序过压继电器实现。接线原理图如下：
+
YJ0
TJ YJ1
二、双母线同时运行时的母线保护
在发电厂及重要变电站的高压母线上，一般采 取双母线同时运行（母联开关投入）的方式， 每组母线连接部分（大约1/2）负荷和电源元件。 当一条母线故障时，将只影响到一半的负荷。 此时，必须要求母线保护具有故障选择能力。
根据实现方法不同，分为
· 固定连接方式的母线完全电流差动保护
2、当母线上发生故障时，所有与电源连接的元件都 向故障点提供电流，而所有供电给负荷的连接元 件中电流都等于零。因此， ∑Ⅰ＝ Ⅰf(短路点的总电流)
3、从电流相位上看，正常运行或外部故障时，至少 有一个元件的电流与其他元件电流相位相反。而 内部故障时，除电流等于零的元件外，其他元件 中的电流则是同相位的。
《微机母差保护》课件
VS
案例分析
通过分析微机母差保护装置的动作过程和 数据，发现装置在故障发生后的动作时间 、逻辑判断等方面表现优异，为电网的安 全稳定运行提供了有力保障。
应用效果评估与优化建议
应用效果评估
经过长时间的实际运行和多次故障处理，微 机母差保护装置的性能稳定、动作准确，为 电力系统的安全稳定运行提供了重要保障。
优化建议
针对微机母差保护装置在实际运行中可能遇 到的问题，提出加强设备维护、提高抗干扰 能力等优化建议，以进一步提升装置的运行 效果和可靠性。
05 微机母差保护的发展趋势 与展望
发展趋势
数字化发展
随着数字化技术的进步，微机母 差保护装置逐渐向数字化转型， 利用数字信号处理技术和算法，
提高保护的准确性和可靠性。
算法定义
微机母差保护是一种利用微型计算机技术实现母线差动保护的方法。它通过比 较母线上各进出线的电流大小和相位，来判断是否存在故障，并采取相应的保 护措施。
算法目标
快速、准确地检测母线故障，并切除故障部分，保证电力系统的稳定运行。
算法实现流程
数据采集
采集母线上各进出线的电流大小和相位。
故障判断
根据处理后的数据，通过一定的逻辑判断是 否存在母线故障。
优化软件算法，提高故障判断速度和准确性。例如，采用 遗传算法、神经网络等技术对故障模式进行分类和识别。
硬件优化
优化硬件电路设计，提高数据采集和处理的速度。例如， 采用高速ADC、DSP等技术，提高数据处理速度。
自适应保护
根据系统运行状态和故障情况，自动调整保护定值和动作 逻辑，提高保护的适应性。
04 微机母差保护的应用与案 例分析
检测算法等。
技术发展
03
母差原理讲解ppt
大差差动电流： 大差制动电流：
Id I1 I2 I3 I4
Ir I1 I2 I3 I4
母线差动保护的特点：
1、当故障线路电流互感器完全饱和时，差动保护 的不平衡电流几乎与短路电流相等，此时，母差 保护不能误动。
TA饱和对差动保护的影响
Ф
I1
I2
e2
R2
TA原理图
if
磁化曲线
TA饱和对差动保护的影响
1、同步识别法
TA饱和检测元件
判别工频电压或工频电流的变化（故障电流）与差流是 否同时出现
2、自适应阻抗加权抗饱和法
判别工频变化量电压开放元件、工频变化量比率差动继 电器、工频变化量阻抗继电器是否同时动作
3、基于采样值的重复多次判别法
基于TA一次电流过零点附近有线性区原理构成，可以实 现区外转区内故障时及时开放保护，常以上两种相结合。
●发电厂厂用电母线电压大幅度下降，使电动机的转矩大大减 少，厂内热力系统的正常工作受到破坏，导致发电厂不能正 常运行。
母线继电保护配置
利用供电元件的保护装置就可以把母线故障切除
装设专门的母线保护装置
较高电压电网
较低电压母线
双母线同时运行或单母线分段
利用变压器的过电流保护
利用发电机的过电流保护
母线保护的配置原则：
母线保护与装置
2021/12/28
母线接线方式比较
➢单母线和单母分段母线：接线简单，占地小，投资少。单母线在母
线检修或发生短路时将使全厂或全所停电。单母分段母线在母线检修或发生短 路时将使大约一半的连接元件停电。
➢双母线：操作和运行比较灵活可靠，国内110～220kV母线大多采用这
种接线方式。当一组母线发生故障时，另一组母线仍可正常运行。
母差保护的原理及作用
母差保护的原理及作用母差保护是电力系统中的一种保护装置，其作用是在发生故障时，迅速切断故障电路，保护设备和人员的安全。
母差保护原理主要基于对电流的比较和差异检测，通过检测电流的差异来判断系统中是否存在故障。
其主要作用是保护电气设备免受短路电流和接地故障的影响，防止设备损坏和人员伤亡。
母差保护的原理基于电流的法拉第定律和基尔霍夫电流定律。
在正常的运行情况下，电流的总和为零，即进入一个节点的电流等于离开该节点的电流。
而当系统中发生故障时，比如短路和接地故障，就会导致电流的不平衡，即总和不等于零。
母差保护装置通过检测电流差异来判断系统是否发生故障，并发出保护信号进行切除故障电路。
母差保护通常由电流互感器、比较单元和切除装置组成。
电流互感器负责采集系统中的电流信号，并将其转化成相应的电压信号。
比较单元则负责将采集到的电压信号进行比较，判断系统是否发生故障。
如果检测到电流不平衡，比较单元会发出保护信号，通知切除装置切除故障电路。
切除装置则负责切断故障电路，并保持其他正常部分继续运行。
母差保护装置具有较高的可靠性和稳定性。
它能够及时地检测到电流的不平衡情况，并迅速切除故障电路，减少故障的扩散和损害。
母差保护装置还能够提供精确的故障定位信息，帮助操作人员快速找到故障点，减少故障排除的时间。
另外，母差保护装置可适应各种复杂的故障条件，如单相接地故障、双相接地故障和非整相短路故障等。
母差保护在电力系统中具有广泛的应用。
它可以用于各种类型的发电厂、变电站和配电系统，保护发电机、变压器、电缆和线路等设备。
母差保护能够提供全方位的保护，对于一些重要设备来说，它是不可缺少的一种保护方式。
总之，母差保护是电力系统中一种重要的保护装置，它通过检测电流的差异来判断系统是否发生故障，并迅速切除故障电路，保护设备和人员的安全。
它具有高可靠性和稳定性，并能够快速定位故障点，减少故障排除时间。
母差保护在电力系统的各个环节都有广泛应用，对保护设备的安全运行起到了重要作用。
母差保护讲课课件
保护对运行方式的自适应
当母联开关分 裂运行时自动 将大差比率差 动的制动系数 定值转为低定 值。
I II
稳态比率差动保护
母差保护后备段（母差后备全跳）： 为防止由于刀闸位置异常造成母差保护拒动， 母差保护另设一后备段，当抗饱和母差动作（利 用波形特征检测TA饱和的判据检测为母线区内故 障），且无母线跳闸，则经过 250ms 切除母线上 所有的元件。 现场：母联跳位，分别在一母、二母加方向 相同电流，两电流大小小于启动值，而两者之和 大于启动值时，能够动作。；
投负序电流闭锁 I2>I2sl 一母失灵电压闭锁开放 投不经电压闭锁
&
SW YB
: :
断路器失灵保护保护投退控制字 断路器失灵保护保护投入压板
双母双分段基本问题
• 1、甲、乙两套的保护范围，分段无死区问题。
• 2、极性问题，分段极性同线路。 • 3、分段失灵，由另一套启动，分段失灵的动作过 程。 • 4、复压开放另一套。虽然两者联系经过压板控制， 为了保险起见最好在电源发起端将两者的联系线 解掉。 • 5、主变失灵解闭锁问题。 • 6、甲乙两套之间的联系主要是BP-2B之间
>=1
&
起动分段1失灵
起动分段失灵的条件为母差动作不返回，相应母线 电压闭锁开放，分段有电流（>0.04In），三个条件都满足去起动另 一套915AS的分段失灵保护。
起动分段失灵和分段失灵保护（915AS）
SW1 一母复合电压闭锁开放 起动分段失灵开入 分段IA>Imsl 分段IB>Imsl 分段IC>Imsl Tmslfd SW1: 投分段失灵控制字 跳母联 投分段失灵
母差保护的组成原理保护范围课件
案例三
协调配合重要性
母线差动保护作为电力系统中的重要保护装置，需要与其他保护装 置协调配合，确保电力系统的稳定运行和可靠供电。
与线路保护的协调
当母线故障时，母线差动保护动作切除故障，同时线路保护也应相 应动作，隔离故障区域，防止故障扩大。
与变压器保护的协调
母线差动保护与变压器保护的协调能够确保在母线故障时，变压器 能够迅速断开与故障母线的连接，保证变压器的安全运行。Leabharlann 母差保护在电力系统中的重要性
01 02
保障系统稳定
母线作为电力系统中的重要组成部分，其故障往往会导致大面积的停电 事故。母差保护的设置能够迅速隔离母线故障，防止事故扩大，保障电 力系统的稳定运行。
提高供电可靠性
通过快速、准确地切除母线故障，母差保护能够减少停电时间，提高供 电可靠性，降低因停电造成的经济损失。
母差保护与其他保护的配合与协调
01
与线路保护的配合
02
与变压器保护的配合
03
保护整定与协调
母线与线路之间存在紧密的联系，母 差保护应与线路保护相互配合，确保 在母线故障时线路保护能够迅速动作， 共同维护电网稳定。
母线与变压器之间也有保护配合的需 求，母差保护应与变压器保护协调动 作，避免故障扩大影响变压器的安全 运行。
保护动作原理
母线差动保护通过检测母线各相电流的差值来判断故障，当相间短 路故障发生时，差动电流超过整定值，保护动作迅速切断故障电流。
保护配合与协调
母线差动保护应与其他保护如线路保护、变压器保护等相互配合，确 保故障时能够快速、准确地切除故障部分，最小化停电范围。
案例二：母线接地故障的保护动作分析
故障情况描述
工作方式
