LED驱动电源设计芯片的选用技巧介绍
LED驱动电源介绍
LED电源设计要点
• 符合安规及电磁兼容的要求 安规就是安全规范，目前是指电子产品在设计中必须保持和遵守的 规范。 安规的特点是：安规强调对使用和维护人员的保护，是我们使用 电子产品方便同时，不让电子产品给我们带来危险，同时允许设 备部分或全部功能丧失。安规是使用安全规范来考虑电子产品， 使产品更加安全。 电磁兼容（英文:Electromagnetic Compatibility，简称EMC）是在 电学中研究意外电磁能量的产生、传播和接收，以及这种能量所 引起的有害影响。电磁兼容的目标是在相同环境下，涉及电磁现 象的不同设备都能够正常运转，而且不对此环境中的任何设备产 生难以忍受的电磁干扰之能力。
LED电源技术
直流输入>开关型DC/DC变换器
• 升压型LED驱动器
LED电源技术
市电供电下的LED驱动
目前LED在应用中大多利用交流市电电源供电。由于LED要 求在直流低电压下工作，采用市电电源供电，则需要通过适 当的电路拓扑将其转换为符合LED工作要求的直流电源。 非隔离：是指在负载端和输入端有直接连接，触摸负载有触电 的危险 电容降压 高压芯片恒流 隔离： 隔离是指在输出端和输入端有隔离变压器，安全性 大大好于非隔离 变压器降压 PWM式恒流
LED及其特点
LED的伏安特性
LED是一种可发光 的二极管，除了具有 发光特性外，还具有 普通半导体整流二极 管的特性。 LED的伏安特性曲 线可以划分为正向特 性区、反向特性区和 反向击穿区
LED伏安特性曲线
LED及其特点
LED的伏安特性
OA段：正向死区 VA为开启LED发光的 电压。比如红色（黄色）LED的开启 电压一般为0.2~0.25V。 AB段：工作区在这一区段，一般是随着 电压增加电流也跟着增加，发光亮度 也跟着增大。但在这个区段内要特别 注意，如果不加任何保护，当正向电 压增加到一定值后，那么LED的正向 电压会减小，而正向电流会加大。如 果没有保护电路，会因电流增大而烧 坏发光二极管。 OC段：反向死区 LED加反向电压是不 发光的（不工作），但有反向电流。 这个反向电流很小，一般在几μA之 内 CD段：反向击穿区 LED的反向电压一般 不要超过10V，最大不得超过15V，否 则就会出现反向击穿，导致LED报废。
关于LED驱动电源那些常见的十款经典LED驱动芯片
关于LED驱动电源那些常见的⼗款经典LED驱动芯⽚⽬前，芯⽚设计⾏业越来越多的⼚家加⼊了LED设计，设计出众多型号，在此从性能价格⽐⽅⾯详细的谈谈，怎样选择⾃⼰合适的IC，哪些IC最合适⾃⼰准备设计的产品。
为IC设计企业了解市场需要什么样的IC，应该制定什么价位中合适。
价格随时会变动只能为参考值。
质量和价格是决定是否采⽤的因数，符合产品设计质量参数要求很重要！价格更重要！1、美国CATALYST公司-CAT4201这个IC驱动1-7颗1W LED。
效率可达92%，6-28V电压输⼊范围降压型驱动应⽤设计。
它最⼤的优势是封装SOT23⼤⼩，线路简介，符合⽬前多数⼩体积灯杯设计使⽤要求。
⼤阻值范围电流调节，可以电位器宽阻值范围调节亮度，⽐如设计台灯等产品需要这样时。
2、美国国家半导体 LM3404LM3404和LM3402的线路⼀样，不同的是电流可以达到1A，驱动1-15pcsLED性价⽐较⾼。
上⾯所列IC规格都是内置MOS管，内置MOS管可以简化线路设计，⼩体积，降低设计综合成本，故障率也会降低。
因其⽬前IC⼯艺制成、成本等原因⼤于1A以上的LED驱动IC需要外置MOS管。
在我们⽇常产品设计中经常会遇到⼤电流设计，⽐如5W、10W等更⾼功率的设计要求，那只能选择外置MOS管的IC才可以。
3、褒贬不⼀的LED驱动芯⽚IC-AMC7150在当时AMC7150还是不错的，它有个很重要的因数就是价格，有不到2元的市场价格，是你采⽤它的理由。
AMC7150⽬前有⼏⼗家可以直接替换的IC型号，价格战会⽆法避免。
在设计参数要求不⾼的低压4-25V产品中可以选择它，基本驱动能⼒在3W以下应⽤设计。
⽐如1W串3颗或3W 1颗LED设计是稳定的。
4、欧洲Zetex公司-ZXLD1350这颗IC⽬前市场反应良好，也是SOT23⼩体积封装，输⼊7-30V电压降压恒流驱动1-7psc LED，线路简洁实⽤。
设计时Rs要紧靠IC避免供电电压⼤幅度不动，这样会影响恒流效果。
led显示屏驱动芯片
led显示屏驱动芯片LED显示屏驱动芯片是指用来控制和驱动LED显示屏幕的集成电路芯片。
它是LED显示屏幕的重要组成部分，能够将输入的图像、文字或视频信号转换为适合LED显示屏显示的驱动信号。
LED显示屏驱动芯片主要分为两类：常规驱动芯片和智能驱动芯片。
常规驱动芯片主要包括驱动IC、行、列扫描芯片和灰度控制芯片等。
驱动IC主要负责将输入的信号转换为行、列信号并控制LED点亮；行、列扫描芯片负责行、列扫描功能，通过对每一个LED点的刷新，实现整个屏幕的显示；灰度控制芯片负责控制每个LED点的亮度，通过调节电流来实现不同灰度的显示。
智能驱动芯片是在常规驱动芯片的基础上加入了更多的功能和特性。
智能驱动芯片可以实现对屏幕亮度、色彩、图像平滑处理和多点触控等的控制。
此外，智能驱动芯片还可以实现远程控制和监控功能，方便对LED显示屏进行远程操作和管理。
驱动芯片的选择对LED显示屏的性能和稳定性有着重要影响。
一个好的驱动芯片应具有以下特点：1.高刷新率和灰度控制能力：LED显示屏需要能够快速刷新屏幕并具有较高的灰度控制能力，以实现清晰、平滑的图像显示。
2.低功耗和热量：驱动芯片应具有较低的功耗和热量，以提高LED显示屏的工作效率和稳定性，减少能源消耗。
3.稳定性和可靠性：驱动芯片需要具有良好的稳定性和可靠性，能够长时间、稳定地工作，不易受外界干扰。
4.接口和兼容性：驱动芯片应具有丰富的接口和兼容性，能够与各种不同类型的控制器和主板连接，并能够兼容不同的通信协议。
5.安全性和技术支持：驱动芯片需要具有良好的安全性，能够保护显示屏免受恶意攻击。
同时，供应商还应提供完善的技术支持和售后服务，解决用户在使用过程中遇到的问题。
总之，LED显示屏驱动芯片是LED显示屏的核心组成部分，对显示效果、稳定性和可靠性起着重要的作用。
随着LED显示屏技术的不断发展，驱动芯片也在不断更新和创新，从而为用户提供更加出色的显示效果和使用体验。
LED驱动电源方案全攻略
LED驱动电源方案全攻略LED（Light Emitting Diode）驱动电源是用来为LED灯提供电能的电源装置。
LED灯是一种半导体光电器件，需要稳定的电流和电压来驱动。
有多种LED驱动电源方案可供选择，每种方案都有不同的特点和适用场景。
以下是关于LED驱动电源方案的全攻略：1.直接驱动电源方案：直接将LED连接到电源供电，通过电阻限流来保证电流稳定。
这种方案成本较低，但效率较低，不适用于大功率LED灯。
2.恒流驱动电源方案：通过恒流驱动电路来保持LED工作电流恒定，以提高LED的亮度和寿命。
这种方案适用于需要稳定亮度的应用，如室内照明和显示屏。
3.PWM调光驱动电源方案：采用脉冲宽度调制（PWM）技术来控制电流，通过改变脉冲信号的占空比来调节LED的亮度。
这种方案适用于需要可调光的应用，如舞台照明和电视背光。
4.开关电源驱动电源方案：采用开关电源技术，将输入电压经过变压和整流等处理，输出稳定的电流来驱动LED。
这种方案具有高效率和稳定性，适用于大功率和长距离驱动的应用，如户外照明和景观照明。
5.驱动电流调节方案：通过调节驱动电流的大小来控制LED的亮度。
可以使用恒流源、可调电阻、PWM调光等方法来实现驱动电流的调节。
6.功率因数校正方案：LED驱动电源需要具备良好的功率因数，以减少谐波对电网的污染。
可以采用PFC预矫正电路、LC滤波网络等方法来校正功率因数。
7.绝缘驱动电源方案：为了提高安全性能，LED驱动电源通常需要具备绝缘功能，以隔离输入和输出电路。
可以采用变压器隔离、光耦隔离等技术来实现绝缘功能。
当选择LED驱动电源方案时，需要综合考虑LED的特性、应用场景、成本和效率等因素。
根据具体需求，可以选择恒流驱动电源、PWM调光电源或者开关电源等方案。
此外，还要注意选择合适的功率因数校正和绝缘功能，以确保LED驱动电源的安全性和稳定性。
MT795X - AC-DC隔离LED恒流驱动电源-设计指南-Rev2.1-2012-6-4
MT795X – AC/DC 隔离 LED 恒流驱动电源 应用设计指南
一 MT795X 芯片功能介绍………………………………………1 二 原理图和工作波形……………………………………………2 三 变压器设计……………………………………………………3 四 关键外围器件的选择…………………………………………5 五 设计实例………………………………………………………5 六 PCB 设计…………………………………………………...…6 备注 ……………………………………………………………...…6
MT7955
Байду номын сангаас3V 5Ω 12W 以上 外置 DIP8
Confidential
Copyright © 2012 Maxic Technology Corporation
Rev2.1 Page 1
MT795X 应用设计指南
2. 性能特点 采用 MT795X 芯片的 LED 恒流驱动电源，工作在 DCM 模式；MT795X 内部采用美芯晟 科技的专利恒流控制技术，可以做到±1%的线性调整率和负载调整率，输出电流 Io 与变 压器的初级电感量 Lp 无关， 大批量生产的一致性好； MT795X 内置了过流、 过压、 短路、 开路等保护功能，电源产品安全可靠；采用原边反馈(PSR)技术，系统方案简洁，外围元 件少，有效降低了产品成本，缩小了产品体积。 3.工作原理 ●芯片逐周期检测变压器原边的峰值电流 Ip_pk，CS 端连接到内部的峰值电压比较器 的输入端，当 CS 脚电压达到 500mV 时，关断主功率管，即 Ton 由 CS 脚电压决定； ●芯片 AUX (DSN)脚检测变压器的退磁时间，通过美芯晟专利技术的算法，得到开关 周期 T，即周期 T 是由变压器的退磁时间决定的； 当交流输入电压变化时，Ton 会发生变化，从而保证输出电流恒定； 当输出电压变化时， 变压器退磁时间发生变化， 开关周期随之变化， 保证输出电流恒定； 当变压器的 Lp 变化时，Ton、退磁时间、开关周期均发生变化，保证输出电流恒定； 因此，无论输入电压、输出电压、变压器的 Lp 如何变化，都可以保证输出电流恒定。

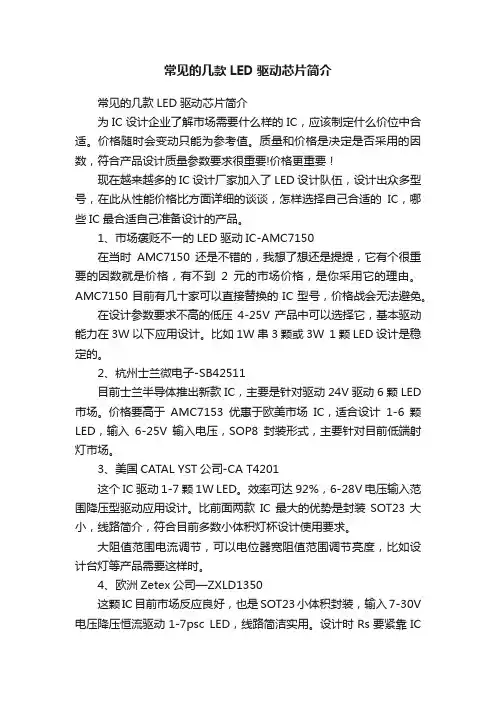

常见的几款LED驱动芯片简介
常见的几款LED驱动芯片简介常见的几款LED驱动芯片简介为IC设计企业了解市场需要什么样的IC，应该制定什么价位中合适。
价格随时会变动只能为参考值。
质量和价格是决定是否采用的因数，符合产品设计质量参数要求很重要!价格更重要！现在越来越多的IC设计厂家加入了LED设计队伍，设计出众多型号，在此从性能价格比方面详细的谈谈，怎样选择自己合适的IC，哪些IC最合适自己准备设计的产品。
1、市场褒贬不一的LED驱动IC-AMC7150在当时AMC7150还是不错的，我想了想还是提提，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。
AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。
在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。
比如1W串3颗或3W 1颗LED设计是稳定的。
2、杭州士兰微电子-SB42511目前士兰半导体推出新款IC，主要是针对驱动24V驱动6颗LED 市场。
价格要高于AMC7153优惠于欧美市场IC，适合设计1-6颗LED，输入6-25V输入电压，SOP8封装形式，主要针对目前低端射灯市场。
3、美国CATAL YST公司-CA T4201这个IC驱动1-7颗1W LED。
效率可达92%，6-28V电压输入范围降压型驱动应用设计。
比前面两款IC最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。
大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。
4、欧洲Zetex公司—ZXLD1350这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V 电压降压恒流驱动1-7psc LED，线路简洁实用。
设计时Rs要紧靠IC避免供电电压大幅度不动，这样会影响恒流效果。
总体电子物料成本要略高于前款IC。
5、国国家半导体LM3402LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。
几款常用LED显示屏驱动芯片介绍及选择VK1624
⼏款常⽤LED显⽰屏驱动芯⽚介绍及选择VK1624型号：VK1624品牌：VINKA/永嘉微电/永嘉微封装形式：SOP24(M)/DIP24(P)年份：新年份概述VK1624 是 1/5～1/8 占空⽐的 LED 显⽰控制驱动电路。
由 11 根段输出、4 根栅输出、3 根段/栅输出，1 个显⽰存储器、控制电路组成了⼀个⾼可靠性的单⽚机外围 LED 驱动电路。
串⾏数据通过 3 线串⾏接⼝输⼊到 VK1624，采⽤ SOP24/DIP24 的封装形式。
功能特点★ CMOS ⼯艺★低功耗★多种显⽰模式：设置选择段和位的个数（11段x7位，12段x6位，13段x5位，14段x4位）★ 8 个层次的亮度调节电路★ 3 线串⾏接⼝★ 内置 RC 振荡★ 封装形式为 SOP24(M)/DIP24(P)内存映射的LED控制器及驱动器：VK1628 --- 通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10段7位/13段4位共阳驱动:7段10位按键:10x2 封装SOP28VK1629 --- 通讯接⼝:STB/CLK/DIN/DOUT 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:16段8位共阳驱动:8段16位按键:8x4 封装QFP44VK1629A --- 通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:16段8位共阳驱动:8段16位按键:--- 封装SOP32 VK1629B --- 通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:112 共阴驱动:14段8位共阳驱动:8段14位按键:8x2 封装SOP32VK1629C --- 通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:120 共阴驱动:15段8位共阳驱动:8段15位按键:8x1 封装SOP32VK1629D --- 通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:12段8位共阳驱动:8段12位按键:8x4 封装SOP32 VK1640 --- 通讯接⼝: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:8段16位共阳驱动:16段8位按键:--- 封装SOP28VK1640B LED驅動IC 8×12段位 8段12位共阴 12段8位共阳封装SSOP24VK1650 --- 通讯接⼝: SCL/SDA 电源电压:5V(3.0～5.5V) 驱动点阵:8x16共阴驱动:8段4位共阳驱动:4段8位按键:7x4 封装SOP16/DIP16VK1651--- VK1651 LED驅動IC 7×4段位 7段4位共阴 7段4位共阳 7×1按键封装SOP16/DIP16VK1668 ---通讯接⼝:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52共阴驱动:10段7位/13段4位共阳驱动:7段10位按键:10x2 封装SOP24VK6932 --- 通讯接⼝:STB/CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:8段16位17.5/140mA 共阳驱动:16段8位按键:--- 封装SOP32VK16K33 --- 通讯接⼝:SCL/SDA 电源电压:5V(4.5V～5.5V) 驱动点阵:128/96/64 共阴驱动:16段8位/12段8位/8段8位共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3 封装SOP20/SOP24/SOP28VK1616 ---是 1/5～1/8 占空⽐的 LED 显⽰控制驱动电路,具有 7 根段输出、4 根栅输出，是⼀个由显⽰存储器、控制电路组成的⾼可靠性的 LED 驱动电路。
LED驱动电源的分类、选择及使用注意事项
LED驱动电源的分类、选择及使用注意事项
LED驱动电源是把电源供应转换为特定的电压电流以驱动LED发光的电压转换器。
本文将介绍LED驱动电源的分类、选择以及使用的注意事项等基本知识。
一、LED驱动电源的分类
(1)恒流式：
a、恒流驱动电路输出的电流是恒定的，而输出的直流电压却随着负载阻值的大小不同在一定范围内变化，负载阻值小，输出电压就低，负载阻值越大，输出电压也就越高;
b、恒流电路不怕负载短路，但严禁负载完全开路。
c、恒流驱动电路驱动LED是较为理想的，但相对而言价格较高。
d、应注意所使用最大承受电流及电压值，它限制了LED的使用数量;
(2)恒压式：
a、当恒压电路中的各项参数确定以后，输出的电压是固定的，而输出的电流却随着负载的增减而变化;
b、稳压电路不怕负载开路，但严禁负载完全短路。
c、以稳压驱动电路驱动LED，每串需要加上合适的电阻方可使每串LED显示亮度平均;
d、亮度会受整流而来的电压变化影响。
二、如何选择LED开关电源
要保证LED开关电源的使用安全，首先应选择有短路、过载保护和阻燃功能的产品。
在LED开关电源使用过程中，电源由于短路出现起火，或者由于电源使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED驱动电源设计芯片的选用技巧介绍
LED光源的技术日趋成熟，每瓦发光流明迅速增长，促使其逐年递减降价。LED绿色
灯具的海量市场和持续稳定数年增长需求将是集成电路行业继VCD、DVD、手机、MP3之
后的消费电子市场的超级海啸！LED灯具的高节能、长寿命、利环保的优越性能获得普遍
的公认。
1、LED高节能：直流驱动，超低功耗(单管0.03~1W)电光功率转换接近100%，相同
照明效果比传统光源节能80%以上。
2、LED长寿命：LED光源被称为长寿灯。固体冷光源，环氧树脂封装，灯体内也没有
松动的部分，不存在灯丝发光易烧、热沉积、光衰快等缺点，使用寿命可达5万到10万小
时，比传统光源寿命长10倍以上。
3、LED利环保：LED是一种绿色光源，环保效益更佳。光谱中没有紫外线和红外线，
热量低和无频闪，无辐射，而且废弃物可回收，没有污染不含汞元素，冷光源，可以安全触
摸，属于典型的绿色照明光源。
LED光源工作特点
照明用LED光源的VF电压都很低，一般情况下为2.75~3.8V，IF一般为15~1，400mA。
因此，LED驱动IC的输出电压是VFxN或VFx1，IF保持恒流在15~1，400mA。LED灯
具使用的LED光源有小功率(IF为15~20mA)和大功率(IF大于200mA)二种。小功率LED
多用做制作LED日光灯、装饰灯、格栅灯。大功率LED被用来做家庭照明灯、射灯、水底
灯、洗墙灯、路灯、隧道灯、汽车工作灯等。功率LED光源是低电压、大电流驱动的器件，
其发光强度由流过LED的电流大小决定。电流过大会引起LED光衰减，电流过小会影响
LED的发光强度。因此，LED的驱动需要提供恒流电源，以保证大功率LED使用的安全性，
同时达到理想的发光强度。在LED照明领域，为体现出LED灯节能和长寿命的特点，正确
选择LED驱动IC至关重要。没有好的驱动IC的匹配，LED照明的优势无法体现出来。
LED灯具对低压驱动芯片的要求
1、驱动芯片的标称输入电压范围应当满足直流8~40V，以覆盖较广的应用需要。耐压
能力最好大于45V。当输入为交流12V或24V时，简单的桥式整流器输出电压会随电网电
压波动，特别是当电压偏高时，输出直流电压也会偏高。如果驱动IC没有宽的输入电压范
围，往往会在电网电压升高时会被击穿，从而烧毁LED光源。
2、驱动芯片的标称输出电流要求大于1.2~1.5A。作为照明用的LED光源，1W功率的
LED光源的标称工作电流为350mA，3W功率的LED光源的标称工作电流为700mA。功
率大的LED光源的需要更大电流，因此LED照明灯具选用的驱动IC必须有足够的电流输
出，设计产品时也必须使驱动IC工作在满负荷输出的70~90%的最佳工作区域。使用满负
荷输出电流的驱动IC在灯具狭小空间散热不畅，容易导致灯具发生疲劳和早期失效。
3、驱动芯片的输出电流必须保持恒定，这样LED才能稳定发光，不会闪烁。同一批驱
动芯片在同等条件下使用，其输出电流大小要尽可能一致，也就是离散性要小，这样在大批
量自动化生产线上生产时才能保证有效和有序性。对于输出电流有一定离散性的驱动芯片，
必选在出厂或投入生产线前进行分档挑选，调整PCB板上电流设定电阻的阻值大小，使之
生产的LED灯具恒流驱动板对同类LED光源的发光亮度一致，以保持最终产品的一致性。
