数字正射影像图Dom制作
数字正射影像图的制作
数字正射影像图的制作摘要：文章论述了基于数码航片的数字正射影像图（DOM）生产流程，通过试验，研究航空数码影像（UCD、UCX、DMC）处理工艺、实施方案及成果精度，总结技术流程；从而形成了较成熟的基于航空数码影像的生产方式和工艺流程。
关键词：航空数码影像；数字正射影像；空三加密；DOMAbstract: the article discusses the digital navigation based on the number of projective is like figure (DOM) production processes, and through the test, the aviation digital imaging (UCD, UCX, DMC) process, implementation plan and precision achievements, summarizes the technology process; Thus formed a more mature based on aviation digital imaging mode of production and process flow.Keywords: aviation digital imaging; Numbers are projective like; Empty three encryption; DOM本文研究的内容与意义航空数码摄影和胶片摄影相比，省去了冲洗过程，大大提高了生产效率和降低了生产成本，航空数码摄影照片为真彩色、而且分辨率特别高，将慢慢取代胶片摄影。
本文主要论述数码航片的数字正射影像图的生产流程，以杭州、永嘉测区为实验对象，了解数码航片的空三加密过程，并得出精度符合规范要求，可以实现数码航摄的规模化生产。
通过对目前航空摄影测量生产软件的升级换代及生产技术工艺的革新，达到胶片航摄生产向数码航摄生产的基本转换。
运用VirtuoZo制作DOM的技术探析

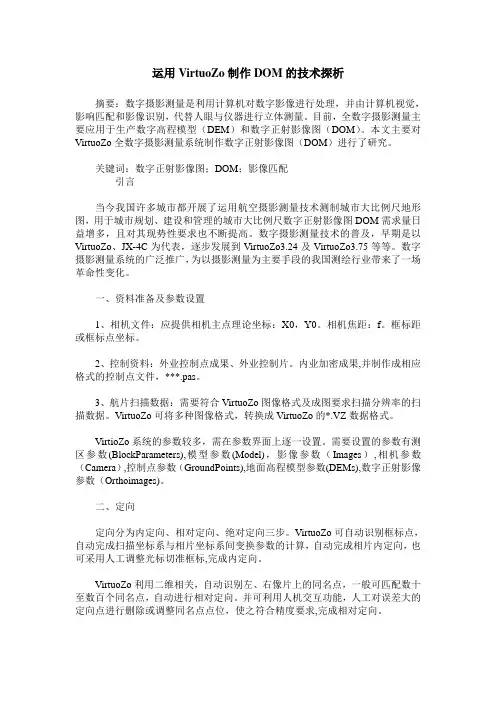

运用VirtuoZo制作DOM的技术探析摘要：数字摄影测量是利用计算机对数字影像进行处理，并由计算机视觉，影响匹配和影像识别，代替人眼与仪器进行立体测量。
目前，全数字摄影测量主要应用于生产数字高程模型（DEM）和数字正射影像图（DOM）。
本文主要对VirtuoZo全数字摄影测量系统制作数字正射影像图（DOM）进行了研究。
关键词：数字正射影像图；DOM；影像匹配引言当今我国许多城市都开展了运用航空摄影测量技术测制城市大比例尺地形图，用于城市规划、建设和管理的城市大比例尺数字正射影像图DOM需求量日益增多，且对其现势性要求也不断提高。
数字摄影测量技术的普及，早期是以VirtuoZo、JX-4C为代表，逐步发展到VirtuoZo3.24及VirtuoZo3.75等等。
数字摄影测量系统的广泛推广，为以摄影测量为主要手段的我国测绘行业带来了一场革命性变化。
一、资料准备及参数设置1、相机文件：应提供相机主点理论坐标：X0，Y0。
相机焦距：f。
框标距或框标点坐标。
2、控制资料：外业控制点成果、外业控制片。
内业加密成果,并制作成相应格式的控制点文件，***.pas。
3、航片扫描数据：需要符合VirtuoZo图像格式及成图要求扫描分辨率的扫描数据。
VirtuoZo可将多种图像格式，转换成VirtuoZo的*.VZ数据格式。
VirtioZo系统的参数较多，需在参数界面上逐一设置。
需要设置的参数有测区参数(BlockParameters),模型参数(Model)，影像参数（Images）,相机参数（Camera）,控制点参数（GroundPoints),地面高程模型参数(DEMs),数字正射影像参数（Orthoimages)。
二、定向定向分为内定向、相对定向、绝对定向三步。
VirtuoZo可自动识别框标点，自动完成扫描坐标系与相片坐标系间变换参数的计算，自动完成相片内定向，也可采用人工调整光标切准框标,完成内定向。
VirtuoZo利用二维相关，自动识别左、右像片上的同名点，一般可匹配数十至数百个同名点，自动进行相对定向。
关于SPOT5遥感数字正射影像图(DOM)制作方法的探讨
（９４年 航摄、 ９７年 调绘， ９ ０年 西安 坐标 系， １９ １９ １８
１８ 国家高程基 准， ９５ 等高距为 ２ ５米 ） ． 。在九原 区
境 内，９ ８版 地 形 图 只 有 部 分 地 区 的地 形 图 （ 要 １９ 主
（） ３
是平原丘陵地 区） Ｄ Ｍ（ ：Ｏ Ｏ ） 和 Ｅ １ ｌＯ Ｏ 数据。 北部 山区
建 纠 变 换 幽数 ０ 定 数据 几 州 辅ｌ Ｉ Ｉ 范 位 簧 刊懈 连 个
像 索
月 ４日 在圭亚 那卫 星发射 中心发射成功。 目前， 在
资源 卫 星家 族 中 。Ｐ Ｓ ＯＴ一５具 有 不 可 比拟 的优 势 ，
Ｊ 蚺 戢 镭 ５
崧Ｊ
震样
Ｙ方向尺寸不等、 卫星轨道偏角 、 大气折光、 地球 曲
率等因素的几何粗纠正处理。
卫 星数据 的校正一般采用 间接法处理． 照控 按
卫星姿态 、 高度、 速度、 地球曲率、 地形等因素造
制点的选择原则 ， 选择控制点对， 分别读取被校正遥
收 稿 日期 ：０ ５ １ ５ ２ ０ 一ｌ 一ｌ
二乘预测法等。 以常用 的二次多项式为例， 进行反解法纠正。 其
公式 为 ：
ｘ＝ａ ｉ ｏ＋ａ Ｘｉ ａ Ｙｉ ａＸｉ ＋ａ Ｘ； ＋ ａＹｉ ｌ ＋ ２ ＋ ３ Ｙｉ ４ ｚ ５ ｚ ｙ＝ｂ ｉ ｏ＋ ｂ Ｘｉ ｂ Ｙｉ ｂ Ｘｉ ＋ｂ Ｘｉ ｌ ＋ ２ ＋ ３ Ｙｉ ４ ＋ｂ Ｙｉ ５
・
９０ ・
维普资讯
科技 与经济 ２６ 第 期 ０ 年 ２ ０
册 册 羽叼 坶刁 口
感图像的坐标和所对应控制点的地面坐标， 建立 图 像数据坐标与实地坐标之间的函数关系。通常用所
正射影像数据dom 应用场景
正射影像数据dom 应用场景正射影像数据DOM（Digital Orthophoto Map，数字正射影像图）具有地图几何精度和影像特征，可以用作地图分析的背景控制信息。
DOM不仅能够提供高精度的地表形态信息，还可以从中提取自然地理资源和社会经济信息，支持城市规划、土地管理、环境分析、地籍测量等各种规划活动。
DOM的应用场景主要包括：1. 城市规划：在城市规划、设计和管理中，DOM提供了大量的信息，可以直观地反映城市的地形地貌及环境状况。
规划者可以通过DOM看到城市的交通网络布局，从而优化交通规划；也可以看到城市的绿化情况，从而优化城市绿化规划。
此外，DOM还可以为城市规划的成功决策提供最基本、最直观的技术支持，使电子沙盘景观更加真实，携带更加方便，更新也更加容易。
2. 环境监测：通过对DOM的分析，可以了解地表的变化情况，如土地利用变化、水体污染等，为环境保护提供科学依据。
环保部门可以通过DOM影像监测到河流的污染情况，从而及时采取措施进行治理；也可以通过DOM 影像监测到森林的破坏情况，从而及时采取措施进行保护。
3. 灾害预警：DOM可以实时反映地表的变化情况，对于地震、洪水等自然灾害的预警具有重要作用。
灾害管理部门可以通过DOM影像监测到洪水的泛滥情况，从而及时疏散人群；也可以通过DOM影像监测到地震的震源和震级，从而及时发布预警信息。
4. 三维景观模型：利用DOM制作三维景观模型具有非常广阔的发展前景。
真实、生动的三维景观可以为游客提供不受时间、空间限制的网上旅游体验，同时也为公安部门、消防部门的警力部署，电力部门的线路架设，交通部门的管理调度等提供巨大的支持和再现。
随着科技的发展，DOM影像技术将持续创新和发展，更高分辨率的卫星遥感影像将揭示更多地球细节，更高效的数据处理技术和算法将提升DOM影像的生产效率和质量，更广泛的应用领域将拓展DOM影像的应用价值。
数字正射影像图生产工艺流程
数字正射影像图生产工艺流程本文介绍了数字正射影像图生产的工艺流程，包括卫星影像和航空影像的总体生产流程。
资料准备是第一步，需要收集原始影像、DEM数据以及控制资料等。
在进行像控测量时，像控点的平面位置中误差和高程测量中误差有一定的规定要求。
接下来是外参数解算，需要根据卫星影像提供的RPC参数，结合地面控制点（或基于已有高精度DOM匹配）、DEM数据，采用区域网平差的方法解算外参数。
解算时需要注意控制点的分布和网间公共点平面较差的要求。
完成区域网平差后，进行数字正射纠正处理。
纠正过程中不得对影像的灰度和反差进行拉伸，不改变像素位数。
纠正后的正射影像有效数据范围内没有漏洞区。
全色影像按照有理多项式方程以整景方式纠正，重采样采用双线性插值或卷积立方的方式。
多光谱影像与全色影像配准纠正。
最后是影像融合、匀光匀色、镶嵌裁切、图像精编和分幅数据等处理。
其中影像融合需要注意不同波段之间的配准和融合方法的选择。
匀光匀色需要根据实际情况进行调整，以保证影像的视觉效果。
镶嵌裁切需要考虑到数据的连续性和完整性。
图像精编需要进行边缘平滑和噪声抑制等处理。
最后是分幅数据的生成，要求分幅边缘无重叠，无缝隙，且分幅后的数据质量应与原始数据相同。
总之，数字正射影像图生产的工艺流程需要严格按照要求进行，以保证产生的数据质量和精度符合要求。
为了将多光谱影像与全色影像配准纠正，需要以纠正好的全色影像为控制基础，选取同名点对多光谱影像进行纠正。
纠正模型的选取以及DEM数据选择与对应的全色影像一致，同名点的选取一般每景影像不少于15个，且均匀分布在整景范围内。
同名点的量测精度要求达到多光谱影像的子像素精度。
为了保证融合效果，配准纠正的控制点残差中误差原则上应不超过1个多光谱影像像素。
纠正后应进行多光谱影像和全色影像的套合检查，两景影像之间的配准精度不得大于1个多光谱影像像素，典型地物和地形特征（如山谷、山脊）不能有重影。
如果达不到配准精度要求，应增加控制点重新纠正。
DTMDEMDSM、DOM和DLG介绍
一、DTM（Digital Terrain Model）数字地面模型是利用一个任意坐标系中大量选择的已知x、y、z的坐标点对连续地面的一个简单的统计表示，或者说，DTM就是地形表面形态属性信息的数字表达，是带有空间位置特征和地形属性特征的数字描述。
地形表面形态的属性信息一般包括高程、坡度、坡向等。
数字地形模型（DTM, Digital Terrain Model）最初是为了高速公路的自动设计提出来的（Miller，1956）。
此后，它被用于各种线路选线（铁路、公路、输电线）的设计以及各种工程的面积、体积、坡度计算，任意两点间的通视判断及任意断面图绘制。
在测绘中被用于绘制等高线、坡度坡向图、立体透视图，制作正射影像图以及地图的修测。
在遥感应用中可作为分类的辅助数据。
它还是的基础数据，可用于土地利用现状的分析、合理规划及洪水险情预报等。
在军事上可用于导航及导弹制导、作战电子沙盘等。
对 DTM的研究包括DTM的精度问题、地形分类、数据采集、DTM的粗差探测、质量控制、数据压缩、DTM应用以及不规则三角网DTM的建立与应用等。
二、DEM(Digital Elevation Matrix)数字高程矩阵。
GIS、地图学中的常用术语。
数字高程模型（Digital Elevation Model，缩写DEM）是一定范围内规则格网点的平面坐标（X，Y）及其高程（Z）的数据集，它主要是描述区域地貌形态的空间分布，是通过等高线或相似立体模型进行数据采集（包括采样和量测），然后进行数据内插而形成的。
DEM是对地貌形态的虚拟表示，可派生出等高线、坡度图等信息，也可与DOM或其它专题数据叠加，用于与地形相关的分析应用，同时它本身还是制作DOM的基础数据。
DEM是用一组有序数值阵列形式表示地面高程的一种实体地面模型，是数字地形模型(Digital Terrain Model，简称DTM)的一个分支。
一般认为,DTM是描述包括高程在内的各种地貌因子，如坡度、坡向、坡度变化率等因子在内的线性和非线性组合的空间分布，其中DEM是零阶单纯的单项数字地貌模型，其他如坡度、坡向及坡度变化率等地貌特性可在DEM的基础上派生。
关于数字正射影像图(DOM)的制作的探讨
关于数字正射影像图(DOM)的制作的探讨摘要：本文首先简要论述了数字正射影像图的基本原理、优点，继而概述了正射影像图的制作，最后分析了正射影像图对于测绘生产的作用，希望能给测绘工作提供一定的参考。
关键词：DOM；DEM；影像纠正；影像镶嵌1.引言数字正射影像图(DOM，Digital Orthophoto Map)是对航空(或航天)片的像素进行数字微分纠正和镶嵌，按一定图幅范围裁剪生成的数字正射影像集。
其兼具有地图几何精度和影像特征的图像。
DOM具有精度高、信息丰富、直观逼真、获取快捷等优点，可作为地图分析背景控制信息，并可由其提取自然资源和社会经济发展的历史信息或最新信息，为国土资源调查、灾害防治和国民经济建设规划等、提供可靠依据；再者可以利用它进行地图的修测更新，在测绘生产方面越来越发挥了重要的作用。
根据航空数字影像，在全数字摄影测量系统上利用摄影测量生成的DEM，制作数字正射影像图(DOM)，满足社会的各种需要或根据数字正射影像图实现GIS数据库的建立和更新及其所依据的数字高程模型可以成为构建空间数据框架的重要组成基础。
2.基本原理和优点数字正射影像图制作原理，广义地说就是对不同分辨率、不同光谱分辨率和不同时相的多源遥感数据和图像，投影到需要的地理坐标系或者说进行图像的几何处理。
因此，正射影像图制作图像的几何处理是遥感信息处理过程中的一个重要环节。
随着遥感技术的发展，对于多尺度的遥感数据，进行多源遥感信息的表示、融合及混合像元的分解和影像间的几何配准处理方法方面都有许多理论、方法的提出。
正射影像图的的优点：1.数字化数据用户可按需要对比例尺进行任意调整、输出，也可以对分辨率及数据量进行调整，直接为城市规划，土地管理等部门及GIS用户服务，同时便于数据传输、共享和制版印刷。
2.信息丰富正射影像图信息量大，地物直观，层次丰富，色彩准确，易于判读。
3.提供专业信息正射影像图同时还具有遥感专业信息，通过计算机图像处理可进行各种专业信息的提取、统计与分析。
浅谈数字正射影像图(DOM)的生产技术
保 存 着 要 素 间 的 空 间 关 系 和 相 关 的 属 性 信 息 ， 较 能
全 面 的 描 述 地 表 目标 。 ＤＬＧ 按 不 同 的 地 图 要 素 分 为 若 干 数 据 层 （ ： 通 、 系 、 被 、 政 区 划 等 ）， 如 交 水 植 行 可
地 形 图 测 绘 是 我 国 国 民经 济 建 设 、 防 建 设 、 国 城 市 和 新 农 村 建 设 发 展 不 可 缺 少 的 一 项 重 要 的 前 期 工 程 ， 有 服 务 的 前 瞻 性 、 略 性 和 指 导 性 。 是 我 国城 具 战 市 、 农 村 建 设 发 展 的 基 础 ， 用 先 进 生 产 技 术 使 得 新 采
浅谈 数 字 正 射影 像 图（ ） 生产技 术 ＤＯＭ 的
杜 磊
（ 内蒙 古 自治 区 测 绘 院 ， 蒙古 呼 和 浩 特 内 ００５ ） １ ０ １
摘 要 ： 用 航 空 摄 影 像 片 和 遥 感 卫 片 生 产 制 作 正 射 影 像 图 ， 地 形 图 测 绘 方 法 的 又 一 技 术 ， 补 利 是 它 充 和 完 善 地 形 图 所 有 的 缺 陷 ， 作 的 正 射 影 像 图 更 加 直 观 、 细 地 记 录 了 地 表 面 的 各 种 特 征 ， 有 生 产 制 详 具
以 根 据 不 同 的需 要 实 现 地 图 要 素 的分 层 提 取 或 相 互 叠 加 ， 足 ＧＩ 的 空 间 检 索 和 空 间 分 析 ， 此 它 被 视 满 Ｓ 因 为 带 有 智 能 的 数 据 。 它 还 可 以 和 ＤｏＭ 叠 加 成 复 合 产 品 ， 作 各 种 专 题 地 图 或 电子 地 图 ， 足 各 专 业 部 制 满
