外墙干挂陶板
外墙干挂陶板工艺流程
外墙干挂陶板工艺流程英文回答：The process of installing dry-hanging ceramic panels on exterior walls involves several steps. First, the wall surface needs to be prepared. This includes cleaning the wall and ensuring it is smooth and free from any dust or debris. Any cracks or holes in the wall should be repaired before proceeding.Next, a layer of waterproofing material is applied to the wall. This is important to protect the wall from moisture and prevent any potential water damage. The waterproofing material is usually a liquid membrane that is applied with a brush or roller. It should be allowed to dry completely before moving on to the next step.After the waterproofing layer is dry, a layer of adhesive is applied to the wall. The adhesive isspecifically designed for dry-hanging ceramic panels andprovides a strong bond between the panels and the wall. The adhesive is typically applied with a trowel or a notched trowel to ensure an even and consistent application.Once the adhesive is applied, the ceramic panels can be installed. The panels are carefully placed onto the adhesive, making sure they are aligned properly and level. It is important to work quickly and efficiently during this step to ensure the adhesive does not dry before the panels are installed.After the panels are installed, they need to be secured in place. This is done by using mechanical fixings such as screws or clips. The fixings are typically placed at the corners and edges of the panels to provide additional support and stability.Finally, any gaps or joints between the panels arefilled with grout or sealant. This helps to create a seamless and finished look. The grout or sealant should be applied evenly and wiped clean to ensure a neat and professional appearance.中文回答：安装外墙干挂陶板的工艺流程包括几个步骤。
干挂陶土板幕墙施工工法
干挂陶土板幕墙施工工法一、引言随着建筑行业的不断发展，幕墙施工技术也在不断创新。
干挂陶土板幕墙作为一种新型的幕墙施工技术，在建筑外墙装饰领域得到了广泛应用。
本文将详细介绍干挂陶土板幕墙的施工工法，包括施工准备、材料选择、施工工艺、质量标准等方面的内容。
二、施工准备1. 施工前应对建筑结构进行详细检查，确保结构安全可靠。
2. 确定幕墙的施工范围和施工方案，并绘制详细的施工图纸。
3. 对施工现场进行清理，确保施工环境整洁、安全。
4. 准备好所需的施工材料和工具，如陶土板、龙骨、锚栓、密封胶等。
三、材料选择1. 陶土板：选择优质陶土板，具有较高的强度和耐久性，能够抵抗风雨侵蚀。
2. 龙骨：选择优质钢材制作龙骨，确保龙骨的稳定性和承重能力。
3. 锚栓：选择高强度锚栓，确保与陶土板和龙骨的连接牢固可靠。
4. 密封胶：选择耐候性好的密封胶，确保幕墙的密封性能。
四、施工工艺1. 安装龙骨：根据施工图纸要求，在建筑结构上安装龙骨。
确保龙骨的水平和垂直度符合设计要求。
2. 安装陶土板：将陶土板按照设计要求安装在龙骨上。
确保陶土板与龙骨连接牢固，无松动现象。
3. 打胶密封：在陶土板之间打密封胶，确保幕墙的密封性能。
打胶时要确保密封胶均匀饱满，无气泡和漏打现象。
4. 清理验收：施工完成后，对幕墙进行清理和验收。
确保幕墙表面无污染、无损坏，符合设计要求和质量标准。
五、质量标准1. 幕墙的安装质量应符合国家相关规范和标准的要求。
2. 陶土板的颜色、纹理应与设计要求一致，无明显色差和瑕疵。
3. 幕墙的密封性能应良好，无漏水、渗水现象。
4. 幕墙的耐候性能应满足设计要求，能够抵抗风雨侵蚀和紫外线照射。
5. 幕墙的安装应牢固可靠，无松动和脱落现象。
6. 幕墙的表面应平整、光滑，无明显凹凸和变形现象。
7. 幕墙的接缝应严密、均匀，无明显缝隙和错位现象。
8. 幕墙的施工应符合环保要求，减少对环境的影响。
9. 幕墙的验收应按照相关规范和标准进行，确保质量合格。

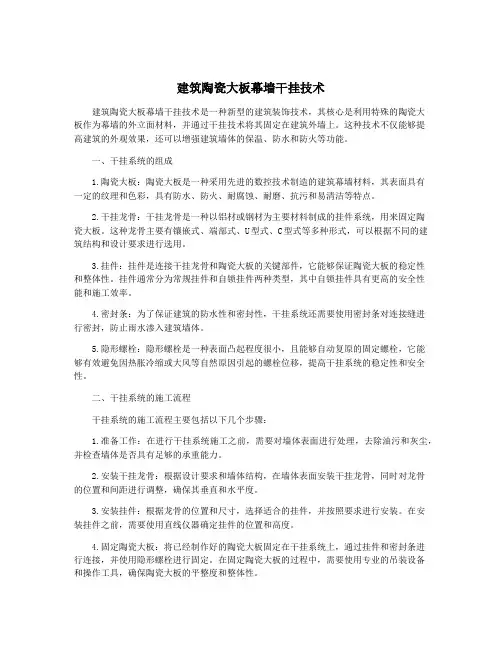

建筑陶瓷大板幕墙干挂技术
建筑陶瓷大板幕墙干挂技术建筑陶瓷大板幕墙干挂技术是一种新型的建筑装饰技术，其核心是利用特殊的陶瓷大板作为幕墙的外立面材料，并通过干挂技术将其固定在建筑外墙上。
这种技术不仅能够提高建筑的外观效果，还可以增强建筑墙体的保温、防水和防火等功能。
一、干挂系统的组成1.陶瓷大板：陶瓷大板是一种采用先进的数控技术制造的建筑幕墙材料，其表面具有一定的纹理和色彩，具有防水、防火、耐腐蚀、耐磨、抗污和易清洁等特点。
2.干挂龙骨：干挂龙骨是一种以铝材或钢材为主要材料制成的挂件系统，用来固定陶瓷大板。
这种龙骨主要有镶嵌式、端部式、U型式、C型式等多种形式，可以根据不同的建筑结构和设计要求进行选用。
3.挂件：挂件是连接干挂龙骨和陶瓷大板的关键部件，它能够保证陶瓷大板的稳定性和整体性。
挂件通常分为常规挂件和自锁挂件两种类型，其中自锁挂件具有更高的安全性能和施工效率。
4.密封条：为了保证建筑的防水性和密封性，干挂系统还需要使用密封条对连接缝进行密封，防止雨水渗入建筑墙体。
5.隐形螺栓：隐形螺栓是一种表面凸起程度很小，且能够自动复原的固定螺栓，它能够有效避免因热胀冷缩或大风等自然原因引起的螺栓位移，提高干挂系统的稳定性和安全性。
二、干挂系统的施工流程干挂系统的施工流程主要包括以下几个步骤：1.准备工作：在进行干挂系统施工之前，需要对墙体表面进行处理，去除油污和灰尘，并检查墙体是否具有足够的承重能力。
2.安装干挂龙骨：根据设计要求和墙体结构，在墙体表面安装干挂龙骨，同时对龙骨的位置和间距进行调整，确保其垂直和水平度。
3.安装挂件：根据龙骨的位置和尺寸，选择适合的挂件，并按照要求进行安装。
在安装挂件之前，需要使用直线仪器确定挂件的位置和高度。
4.固定陶瓷大板：将已经制作好的陶瓷大板固定在干挂系统上，通过挂件和密封条进行连接，并使用隐形螺栓进行固定。
在固定陶瓷大板的过程中，需要使用专业的吊装设备和操作工具，确保陶瓷大板的平整度和整体性。
干挂陶土板施工方案
干挂陶土板施工方案1. 引言干挂陶土板是一种常用于建筑外墙装修的材料，其具有良好的保温、隔音和装饰效果。
本文将介绍干挂陶土板的施工方案，包括准备工作、施工步骤和注意事项。
2. 准备工作在进行干挂陶土板施工前，需要进行以下准备工作：2.1 设计方案和材料准备首先，需要准备好干挂陶土板的设计方案和相关计划。
根据建筑的外墙尺寸和要求，确定所需的陶土板尺寸、颜色和数量。
同时，还要准备好施工所需的工具和材料，如挂钩、石膏板、泡沫板、胶水等。
2.2 外墙处理在施工前，需要对外墙进行处理，确保其平整、干燥和牢固。
首先，检查外墙是否存在裂缝或凹凸不平的情况，如有需要进行修补和整平。
然后，清除外墙表面的灰尘和污垢，确保陶土板能够粘贴牢固。
2.3 挂钩安装挂钩是将陶土板固定在外墙上的重要部件。
在安装挂钩之前，需要按照设计方案确定挂钩的位置和间距。
使用专用的锤子和螺丝刀，将挂钩固定在外墙上，确保其牢固可靠。
3. 施工步骤3.1 石膏板安装首先，将石膏板按照设计方案的尺寸进行切割，并使用螺丝刀将其固定在挂钩上。
确保石膏板安装平整、紧密，并且与挂钩的位置和间距保持一致。
3.2 泡沫板粘贴在石膏板上粘贴泡沫板，用于增加陶土板的保温效果。
将泡沫板按照石膏板的尺寸进行切割，使用胶水将其均匀地粘贴在石膏板上。
确保泡沫板与石膏板紧密贴合，无空隙存在。
3.3 陶土板安装将陶土板按照设计方案的要求进行切割，并使用胶水将其粘贴在泡沫板上。
在粘贴过程中，要注意陶土板的位置、间距和对齐，确保整个外墙的装饰效果一致。
同时，使用专用的橡胶锤轻轻敲打陶土板，使其与泡沫板和石膏板密实接触。
3.4 排水孔设置在陶土板的底部设置排水孔，用于排除积水和保持外墙的干燥。
排水孔的位置和间距应按照设计方案确定，并确保其通畅无阻。
需要注意的是，排水孔的位置应避免雨水直接冲击，并且与地面保持一定的距离。
4. 注意事项在进行干挂陶土板施工时，需要注意以下事项：•施工过程中要确保工作场地的整洁和安全，避免发生意外伤害。
干挂空心陶瓷板 (陶板)与陶瓷板的区别
干挂空心陶瓷板（陶板）与陶瓷板的区别
“陶板”又称“陶土板”，按国家标准(GB/T 27972-2011)执行实施，在国家规范中定义是 “干挂空心陶瓷板”。
它是由粘土和其它无机非金属原料经混炼、
挤出成型和烧成等工序而制成，用作建筑装饰的空心板状陶瓷制品。
按照干挂空心陶瓷板的吸水率E（℅）可分为：Ⅰ.E≤0.5℅瓷质干挂空心陶瓷板；Ⅱ.0.5℅＜E≤10℅炻质类干挂空心陶瓷板。
吸水率越低，代表内在稳定性
越高，不会因吸水膨胀变形，破坏强度高，耐污性强，容易清洁。
主要区别对比
序号 性能指标 干挂空心陶瓷板陶瓷板
1 外形 空腔 实心
2 生产工艺 湿法挤射成型 干粉压制
3 表面效果 有质感，通体 光滑，表面颜色经过处理，非通体
4 耐久性 天然陶土经1200-1400度高温烧
制挤出而成，永不褪色变色
时间越长板材的表面色泽越不稳定，
易褪色
5 安装方式 自带安装槽口，挂件安装，不打
胶，开放式幕墙
人工开槽，背栓式安装，打胶，
密闭式幕墙。
干挂陶板幕墙施工工法(2)
干挂陶板幕墙施工工法干挂陶板幕墙施工工法一、前言干挂陶板幕墙是一种现代建筑外墙装饰材料，它具有轻质、防火、防水、耐候、环保等特点，广泛应用于高档住宅、商业建筑和公共建筑等领域。
本文将介绍干挂陶板幕墙施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点干挂陶板幕墙的工法特点主要有以下几点：施工简便、快速，节省人力物力; 板材连接紧密、固定牢固，抗风性能好; 具有良好的优雅外观效果，可以实现多种设计风格和造型; 隔音、隔热性能好，能够提高建筑整体的热工性能; 维护方便，可进行局部更换和维修。
三、适应范围干挂陶板幕墙适用于各类建筑物，特别是高层建筑和特殊形状建筑。
它可以与多种结构体系进行适配，如钢结构、钢混结构和混凝土结构等。
同时，它还可以应用于各种气候条件，具有良好的耐候性和抗风性能。
四、工艺原理干挂陶板幕墙的施工工艺原理是通过特殊的金属龙骨系统和连接装置将陶板固定在钢结构或混凝土结构上。
这些金属龙骨具有防水、隔热和抗震等功能，能够确保幕墙的稳定性和安全性。
此外，还需要选用合适的导轨和钩件，以确保陶板与金属龙骨的连接紧密，不易脱落。
五、施工工艺干挂陶板幕墙的施工工艺包括以下几个阶段：准备工作、金属龙骨安装、导轨安装、陶板安装、中空隔音层安装、质量检查和维护保养。
具体来说，首先需要测量、划线、准备施工材料和检查基层情况，然后进行金属龙骨的制作和安装。
接着，安装导轨和陶板，再进行中空隔音层的安装。
最后进行质量检查和维护保养，确保幕墙的质量和使用效果。
六、劳动组织干挂陶板幕墙施工需要合理的劳动组织，包括施工人员的分工和协调、施工队伍的管理和培训等。
在施工过程中，需要根据实际情况进行任务分解，指定负责人，并确保施工人员的安全和工作效率。
七、机具设备干挂陶板幕墙施工所需的机具设备包括测量工具、切割设备、吊装设备、焊接设备、连接装置和质检设备等。
外墙干挂陶瓷工程施工方案
外墙干挂陶瓷工程施工方案一、施工准备1. 调查勘测：在施工前对外墙进行勘测，确定施工方案。
2. 材料准备：按照施工方案确定所需的外墙干挂陶瓷材料，并做好进货准备。
3. 设备准备：准备好必要的施工设备和工具，确保施工的顺利进行。
4. 劳动力准备：确保施工过程中有足够的合格劳动力，保证施工质量。
二、施工步骤1. 清洁外墙：清除外墙表面的杂物、尘土和油污，确保外墙干净。
2. 基层处理：对外墙基层进行必要的处理，修补裂缝，确保外墙平整且具备粘贴条件。
3. 刷涂胶浆：在外墙基层上刷涂胶浆，增加陶瓷板的粘贴性和稳固性。
4. 定位安装：根据施工方案和设计要求，进行陶瓷板的定位安装。
5. 粘贴固定：将陶瓷板用专用胶水粘贴在基层上，并使用合适的固定器材加固。
6. 清理整理：施工完毕后，清理施工现场，确保外墙干净整洁。
三、施工质量控制1. 监测测量：在施工过程中，进行必要的测量监测，确保施工质量符合设计要求。
2. 质量验收：在施工完成后，进行质量验收工作，确保施工质量合格。
3. 质量保证：施工结束后，进行质量保证工作，确保外墙干挂陶瓷工程的长期稳定性和美观性。
四、安全措施1. 安全培训：在施工前，对施工人员进行安全培训，教育施工人员正确使用工具和设备，遵守安全规定。
2. 安全防护：施工人员在施工现场必须佩戴符合要求的安全防护用具，如安全帽、防护眼镜、防护手套等。
3. 施工防护：在施工过程中，采取必要的防护措施，防止陶瓷板破损、掉落等情况的发生。
4. 紧急救援：建立紧急救援机制，确保施工过程中发生意外时能够及时处置并保障人员安全。
外墙干挂陶板工艺流程
外墙干挂陶板工艺流程Dry hanging terracotta panels on exterior walls is a popular construction technique that adds a unique aesthetic to buildings. Exterior wall dry hanging technology involves attaching terracotta panels to the facade of a building without the need for mortar or adhesives. This method provides a clean and modern look to the structure, with the added benefit of easy maintenance and replacement of individual panels if necessary. 外墙干挂陶板工艺是一种流行的建筑技术，为建筑物增添了独特的美学。
外墙干挂技术涉及将陶板附着在建筑物的外立面上，无需使用灰浆或粘合剂。
这种方法使整个结构看起来干净和现代，还有易于维护和更换必要的单独板块的额外好处。
One of the key benefits of dry hanging terracotta panels on exterior walls is the versatility it offers in terms of design options. Terracotta panels come in a variety of shapes, sizes, and colors, allowing for endless customization possibilities. From traditional to contemporary designs, the flexibility of terracotta panels enables architects and designers to create unique and visually appealing facades. 外墙干挂陶板的一个关键优势是在设计选项方面提供的多样性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DEUTSCHE STEINZEUG AGROB BUCHTAL
AGROB BUCHTAL
德国陶瓷集团
雅阁博陶
陶板外墙干挂系统
DSK brief introduction
德国陶瓷集团简介
德国陶瓷始于1890年
90年代组成集团
现为德国上市公司
年产量20,000,000平米
各种陶类产品
德国陶瓷位于德国南部Schwarzenfeld的工厂
DSK brief introduction
德国陶瓷集团简介
德国陶瓷集团的所属品牌
分别代表不同类型的陶瓷
产品
在德国本土共有5个工厂
生产不同品牌和类型的产品.
他们分别位于:
Meißen; Ötzingen; Sinzig; Witterschlick; Schwarzenfeld
外墙陶板生产工艺
采用天然粘土原料
挤压成型后,经1260度窑烧.
挤压式的生产工艺,保证了
材料的密度均匀,力学性能可靠,同时可以生产大规格的外墙板材.
Technical values/characteristic面板技术参数/特点•Extrude ceramic panels, Precision, DIN EN1441, group AII a
挤压成型高精度陶板, DIN EN1441标准,AII
级
a
c ess8,8/5,5,0,0
•Thickness K18,18mm/K15,15mm K20,20mm
•厚度k18,18mm/k15,15mm/k20,20mm
•Weight: K18/K20-32Kg/m2重量K18K20-32Kg/m2
•Weight: K15-25Kg/m2 重量K15-25Kg/m2
•Low water absorption (3%≦E≦6%)
低吸水率(3%<E≦6%)GB /T 21086-2007
•Frost proof 抗冻(可用于气候寒冷地区）
Frost proof
•Light-and colour-fast, resistant to UV light
耐光/不褪色/抗紫外线
•Resistant to aggressive environmental effects
ff
抗腐蚀性环境影响
•Building material class A1, non –combustible
建筑材料等级级,燃烧
A1, 不燃烧
•Easy to clean-Hydrotect technology
“海洁特”易洁表面技术
Colour Chart / 颜色
C l Ch t/
KeraTwin natura unglazed
410411412413414415
416417400403
Colour Chart / 颜色
KeraTwin/ KerAion glazed
Oberflächen
y g •Oberflächen mit Hydrotect-Veredelung •Glasierte Oberflächen •Siebdruckverfahren
•Foto-Design
g
•Künstlerische Gestaltungen
Colour Chart /
颜色
KeraTwin / KerAion Design glazed
Zebra
1085108610871088
Stonewall
Rockface Snake
1100110111021103
Cloud Skin
111511161117113011311132
116011611162117511761177
Colour Chart / 颜色
KeraTwin / KerAion Design glazed
-Sizes
规格
-KeraTwin ®serious from 135x40 cm to 40x20 cm
135 x 40 cm 135 x 35 cm
135 x 30 cm 60x30cm 50x30cm
135 x 25 cm 135 x 20 cm
60x25cm 50x25cm
40x20cm
Products system for Products system for
façade panel
外墙板干挂系统
KeraTwin
系列的三个系统
KeraTwin K15 / K18 KeraTwin K20
KeraTwinK15/18 system
Framework support system 系统结构F k t t
Fastening by means of adapters •KeraTwin façade panel with grooves
挤压成型高精度陶板(带有背槽)
•adapter / bracket (Alu)
铝合金扣件
•Vertical bearing profile (Aluminium )
铝合金竖龙骨
•Wall holder (Aluminium )
铝合金连墙件
•Joint spacer F8
定位片
KeraTwinK15/18 system Framework support system 系统结构F k t t
Fastening by means of adapters
•KeraTwin façade panel with grooves
挤压成型高精度陶板(带有背槽)
•adapter / bracket (Alu)
铝合金扣件
•Horizontal rails(Alu)
铝合金横龙骨
•Vertical bearing profile (Aluminium )
铝合金竖龙骨
•Wall holder (Aluminium )
铝合金连墙件
•Joint spacer F8
定位片
KeraTwinK15/18 system
pp y系统结构Framework support system
With clamp fastening KT
•KeraTwin façade panel with grooves
挤压成型高精度陶墙板(带有背槽)
•clamps
不锈钢扣件
•Horizontal bearing profile (Aluminium) Horizontal bearing profile(Aluminium)
铝合金横龙骨
•Vertical bearing profile (Aluminium )
铝合金竖龙骨
•Wall holder (Aluminium )
铝合金连墙件
p()
•Foam piece (self-ahesive)
泡沫垫片
KeraTwin®K 20
2 fixing methods
K20 on system profile K20 with clamp fixing
special pieces 异型件
Special pieces
S i l i
异型板
为更好的满足建筑设计的要求提供了不同形式的特殊构件，它们可以组成转角、百叶、线条它们可以组成转角百叶线条等丰富的建筑细部表达形式。
*产品规格见façade delivery 2006.Page19.
Special pieces
S i l i
特殊构件
为更好的满足建筑设计的要求提供了不同形式的特殊构件，它们可以组成转角、百叶、线条它们可以组成转角百叶线条等丰富的建筑细部表达形式。
*产品规格见façade delivery 2006.Page19.
技术支持和服务
德国陶瓷集团在北京设有代表处，及时解答和解决来自客户的问题和要求；并配合业主建筑师安装公司从陶板的选择到安装指导的全程服务
并配合业主、建筑师、安装公司从陶板的选择到安装指导的全程服务。
此外，在不同的地区设有代理商，为客户及时提供商务、技术支持。
更多信息请登陆我们的网站:www.agrob-buchtal.de。
